Данная система, впервые в мире, выполнена на 32-разрядном микроконтроллере с ядром ARM/Cortex, что позволило разработчикам добиться выдающихся результатов в обработке потоков штатных CAN-шин современных автомобилей, вычислений, связанных с повышенной криптостойкостью алгоритма диалогового кодирования, и математической обработкой сигналов от высокочувствительного трехкоординатного акселерометра, на котором выполнены встроенные датчики удара/наклона/движения автомобиля с беспрецедентно высокой защитой от ложных срабатываний без ухудшения чувствительности. Система демонстрирует многочисленные преимущества нашего интегрального подхода в эргономике пользования, скорости реакции на команды и события, корректности работы в штатных цифровых шинах автомобилей, энергоэкономичности, дальности диалоговой связи, криптостойкости обновленной версии диалогового кодирования, реальной помехозащищенности от радиопомех современных городов.
Система имеет 12 независимых программируемых каналов, любой из которых может быть назначен на любой событие, как самой охранно-сервисной системы, так и событий происходящих в CAN-шине автомобиля, исключая необходимость применения отдельного CAN-модуля, для подключения дополнительных устройств других производителей (GSM-модулей, замков капота, дверных штырей, иммобилайзеров, спутниковых мониторингово-поисковых модулей, GPS/Glonass трекеров и т.д.). Гибкость настроек системы позволяет реализовать наивысший противоугонный и сервисный функционал, доступный сегодня на рынке автомобильных охранно-сервисных комплексов ведущих мировых производителей.
Безусловно, представляет интерес встроенный LIN-порт, который поддерживает протоколы некоторых марок автомобилей.
Pandora DXL 3500 имеет расширенную память событий (до 100) с энергонезависимым модулем календаря и часов реального времени. В списке событий появились не только тревожные события и события снятия/постановки на охрану, но и записи о срабатывании предварительных уровней датчиков, события запуска/остановки двигателя, записи о проблемах запуска/остановки двигателя и т.
В схемотехнике базового блока применен интегральный высокоэффективный импульсный преобразователь напряжения питания от компании Linear (Japan), что позволило добиться абсолютного рекорда энергоэкономичности (18мА) при рекордно-высокой функциональности (интегрированный полнофункциональный контроллер CAN-шины, постоянно работающий встроенный акселерометр, высокая дальность диалоговой связи, постоянный контроль связи с брелоком, и т.д.).
Базовый блок системы оснащен разъемом mini-USB который позволят подключаться непосредственно к компьютеру или Netbook для программирования системы, обновления программного обеспечения и чтения расширенного протокола событий. При программировании базового блока, питание на него подается непосредственно с USB-порта компьютера, что делает процесс удобнее.
Система поддерживает сегодня более 150 CAN-протоколов различных автомобилей, покрывая все массовые автомобили, продаваемые в России, более 50 из них в расширенном потоковом режиме, с анализом множества параметрической информации.
Группой поддержки ведется непрерывная работа, по начитыванию и проверке CAN-протоколов и расширенной телеметрии всех новинок автопрома и возможных модификаций популярных марок. Обновить программное обеспечение с самым современным набором CAN- и LIN-протоколов, можно в любое время с сайта производителя.
Реализованная на одном контроллере с основным функционалом обработка информации с цифровых шин CAN и LIN ярко отличает работу наших глубоко интегрированных методов обработки от систем других производителей с встроенными в базовый блок и дискретными CAN-модулями.
Потоковая обработка, работающая на скорости самой шины имеет возможности комплексно анализировать ситуацию, делать запросы и корректировать посылаемые системой в шину команды в соответствии с ситуацией. Результатом реализации наших потоковых алгоритмов работы в шине, явилась большая скорость реакции на команды, расширение возможных, корректно исполняемых команд, возможность работать на высокоскоростных шинах без ограничения функциональности, непревзойденный набор сервисных функций, исполняемых CAN-командами на автомобилях премиум класса.
Pandora DXL 3500 – очередная инновационная новинка от нашей компании, подтверждающая статус компании-лидера технологических разработок. На это раз – с отрывом на годы от ближайших технологических конкурентов во всем мире. Данное изделие превосходит по техническому воплощению штатное электрооборудования любого современного автомобиля, обладает высочайшей надежностью, производится с использованием современнейшего европейского обрудования на нашем новом производстве в г. Калуга.
Эргономикой пользования и функциональностью изделие порадует самого взыскательного потребителя, и наверняка понравится любому, самому грамотному и требовательному профессионалу-установщику. При монтаже и при эксплуатации Pandora DXL 3500 не нанесет вреда штатному оборудованию автомобиля (благодаря своей «прозрачности» для штатной диагностики), не доставит беспокойства при обслуживании в фирменных автосервисах любых премиум марок современных автомобилей.
Полностью разработанная и произведенная в России, Pandora DXL 3500 – первая модель нового семейства высокофункциональных автомобильных охранно-сервисных комплексов нового поколения, которыми наша компания продолжит радовать своих потребителей в ближайшие годы.
С марта 2014 г. в продажу поступила обновленная линейка автомобильных охранно-сервисных систем Pandora DXL 3210/3500/3700
В обновленной линейке продуктов используется более современный брелок с ЖК-дисплеем D-074, который, сохранив полюбившийся пользователям дизайн, обладает новой схемотехникой с одноплатной конструкцией и более высокой надежностью работы. Одновременно с этим брелок имеет более совершенный радиотракт с диалоговым алгоритмом шифрования AES128 с более узкой полосой пропускания и оптимизированной частотной сеткой рабочих каналов вещания. Системы комплектуются и другим дополнительным брелоком R304.
Также системы получили и новый РФ-модуль RFM390, имеющим более компактные габариты, а также плоский шлейф соединения с базовым блоком, повышающий надежность работы радиоканальной части системы.
Эти меры позволили существенно повысить стабильность и дальность работы радиоканала. Особенно в крупных городах с большим количеством работающих беспроводных сетей (3G, LTE) с одновременным снижением мощности передаваемой в эфир, а также общую надежность и потребительские качества популярных автомобильных охранных систем без изменения их конечной стоимости.
Обновленные системы имеют индекс “i” (3210i, 3500i, 3700i). Их можно отличить по версии программного обеспечения, которая указывается на специальном бумажном стикере (наклеивается на коробку, в руководство по эксплуатации, а также на заднюю сторону базового блока), либо в верхнем левом углу программы DXL Loader при подключении системы, находящейся в режиме настроек:
На фоне новейших разработок противоугонных систем, более старые сигнализации постепенно забываются, но совершенно напрасно. Ведь существуют модели, обладающие отличными охранными характеристиками и прекрасным функционалом, хотя и несколько устаревшие. Однако, слово «устаревшие» в данном случае не подразумевает некого несоответствия современным требованиям, просто производитель должен постоянно выпускать новый продукт, еще больше расширяя возможности и функционал своих систем.
Коробка сигнализации
Данная модель рассчитана на CAN и LIN подключение, хотя ее можно подключить и по аналогу. Диалоговое кодирование сигнала и многоканальный радиотракт надежно защитит автомобиль от любых средств удаленного взлома, причем даже сами угонщики на своих форумах говорят о том, что Пандору серии dxl взломать кодграбберами пока не удается.
Кроме отличных охранных свойств, эта модель обладает достаточно широким функционалом, и отличной дальностью сигнала брелока.
Стоит отметить, что это одна из моделей, обладающая максимальной дальностью приема — до 1800 метров, чем не могут похвастать многие намного более продвинутые модели. Такая дальность возможна благодаря мощному усилителю сигнала, встроенному в радиомодуль системы, но высокая дальность приема сигнала — не единственный плюс модели DXL 3500.

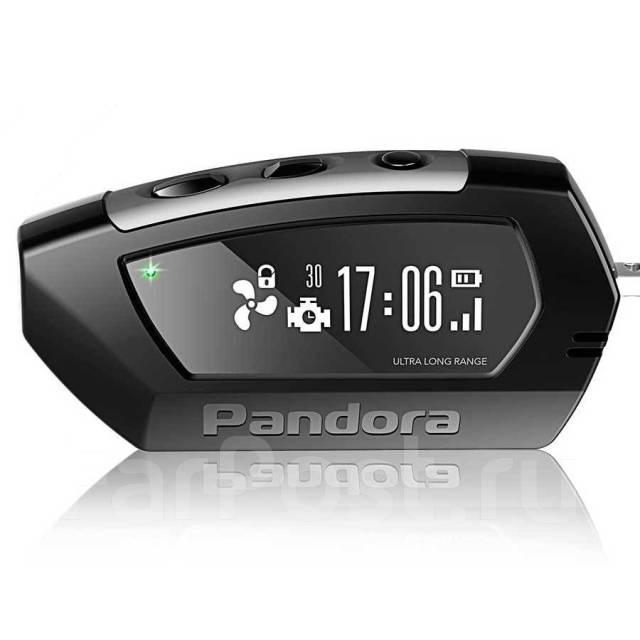

Основной двусторонний брелок
Базовый блок миниатюрен, способен выдержать большие перепады температур, а также попадание влаги и пыли. Проводка системы также выполнена на очень высоком уровне, сохраняя свою эластичность даже в лютые морозы.
Стандартная комплектация модели может быть значительно расширена благодаря покупке дополнительных модулей, например, вы можете докупить радиореле, gps модуль, модуль управления замком капота или дополнительные брелоки.
Модуль управления замка капота
Все это значительно расширит возможности вашей охранной системы, сделав из автомобиля настоящую крепость.
Базовая комплектация Pandora dxl 3500 включает:
Комплект поставки
Автосигнализация Pandora DXL 3500i – более новая версия dxl 3500, однако различия касаются брелока, прошивки и некоторых функций, так что если вам не удалось найти DXL 3500i – не расстраивайтесь.
Установка сигнализации — дело непростое, и скорее всего это займет у вас целый день.
Для начала вам нужно будет позаботиться о сохранности салона, накрыв сиденья и руль полиэтиленом, чтобы случайно не поцарапать их в процессе установки. То же самое нужно будет проделать и с лакокрасочной поверхностью вокруг капота. Также обязательно приготовьте все необходимые инструменты, и снимите с аккумулятора минусовую клемму.
Базовый блок должен быть установлен за передней панелью, так как это наиболее труднодоступное место в салоне авто.
Место под базовый блок
Сняв переднюю панель, вам нужно будет найти максимально скрытое место, и установить там базовый блок, используя саморезы.
Помните, что не следует устанавливать базовый блок вблизи воздуховодов системы вентиляции, так как это может со временем навредить работе электроники.
Радиомодуль
Радиомодуль должен устанавливаться на максимально открытом месте, так, чтобы сигнал как можно меньше блокировался.
Для этого отлично подойдет лобовое стекло автомобиля — наиболее оптимальное место находится над зеркалом заднего вида. Однако не забывайте, что автоподогрев стекла значительно снижает дальность сигнала, так же, как и находящиеся ближе 7-ми сантиметров металлические части.
Если вдруг по каким-либо причинам вы решите использовать для программирования системы кнопку Valet, светодиодный индикатор вам очень пригодится, так как именно благодаря ему вы можете увидеть правильность ввода команд для входа в различные меню программирования. Однако даже если вы будете использовать для настройки системы компьютер, пин-код все равно вводится через кнопку Valet, а значит — светодиодный индикатор покажет правильность ввода.
Светодиод
Устанавливается индикатор традиционно, в нижнем углу лобового стекла со стороны водителя, а провод ведется к базовому блоку под передней панелью.
Кнопка Валет
Кнопка Valet должна быть установлена в доступном месте, так чтобы при программировании системы проблем с доступом к ней не возникало.
Но, несмотря на доступность, она должна быть скрыта от посторонних взглядов.
Сирена устанавливается в моторном отсеке автомобиля, причем ее лучше скрыть, так чтобы злоумышленники не смогли сразу ее обнаружить, взломав капот. Кроме того, можно установить дополнительную сирену в салоне, это если и не остановит угонщиков, то увеличит время, нужное им для выключения сирены, да и находиться в салоне им будет очень некомфортно.
Сирена
Рупор сирены поверните вниз, чтобы в нем не скапливалась влага или сор.
Температурный датчик устанавливаем на двигатель, для чего прекрасно подойдет один из штатных болтов, либо головка блока цилиндра.
Датчик
Помните, что температурный датчик должен находиться подальше от выхлопного коллектора, чтобы не искажать показания.
Чтобы вывести провода от этих компонентов на базовый блок, используйте технологическое отверстие.
Концевые выключатели сигнализации, как правило, устанавливаются возле концевых выключателей автомобильной системы освещения, которые уже присутствуют в дверях.
Концевик
Сняв с дверей обшивку, устанавливаем концевики сигнализации, а для прокладывания проводки снимем еще и пороги.
После того как вы установите все компоненты сигнализации, нужно будет подключить их к базовому блоку, кроме того, охранная система должна быть интегрирована в бортовую сеть авто. Благодаря тому, что данная модель подключается по наиболее современным стандартам, процесс интеграции в бортовую сеть происходит достаточно быстро. Для подключения компонентов базовому блоку и объединения с бортовыми цепями пользуйтесь схемой подключения:
Схема подключения
Автосигнализация Пандора 3500 позволяет реализовать полноценный автозапуск двигателя через модуль автозапуска, однако этот процесс достаточно сложен, и вам наверняка потребуется консультация опытного установщика.
Модуль автозапуска двигателя
Дело в том, что процесс подключения различных цепей в разных моделях авто отличается.
Реле блокировки
Еще один момент — реализация блокировки двигателя.
Здесь вам также лучше всего проконсультироваться со специалистом, так как инструкция, предлагающаяся в документации системы, описывает лишь общие моменты, и по утверждениям многих установщиков для реализации автозапуска и блокировок не очень применима.
Одна из схем подключения блокировки
Теперь стоит поговорить о маскировке проводки. Злоумышленники, проникнув в салон автомобиля, сразу же попытаются вычислить местоположение базового блока, для чего им достаточно будет проследить путь одного из проводов, идущего от любого из компонентов системы. Потому вся проводка должна быть максимально смешана с бортовой проводкой автомобиля.
При скреплении проводов между собой, многие используют обычную изоленту, что совершенно напрасно, так как обычная изолента зимой у вас отвердеет и станет стучать по твердым частям обшивки и кузова, постепенно разматываясь. Производители автомобилей выпускают фирменную, текстильную изоленту, которая используется для скрепления бортовой проводки.
Используя такую изоленту, вы сделаете незаметным ваше вмешательство в бортовые сети, усложнив задачу злоумышленникам.
Установив и подключив все компоненты сигнализации, можно переходить к программированию системы.
Традиционно, программирование системы осуществляется с помощью кнопки Valet, однако большинство современных моделей имеет возможность программирования с помощью компьютера. Это связано с тем, что процесс настройки через кнопку Valet требует от установщика огромного терпения, ведь все команды и переходы в различные меню происходят при помощи ручного ввода.
Каждый из разделов меню имеет свой цифровой код, который вводится в систему через кнопку Валет – можете представить, сколько времени вам потребуется. Список этих команд имеется в документации системы, что несколько облегчает задачу.
Настройка системы с помощью компьютера – дело намного более простое, так как все происходит в интерфейсе программы на экране компьютера.
Подключив ноутбук к базовому блоку, введите пин код через кнопку Valet, и переходите к настройке. Перед этим скачайте и установите на ноутбук программу DXL Loader:
http://www.pandora-alarm.ru/articles/Pandora_DXL_Loader_v2.html
USB подключение
Перед настройкой нужно обновить прошивку, что также делается очень просто – в меню программы нажимаем кнопку «загрузить», далее жмем «загрузка прошивки», указываем путь и дожидаемся конца загрузки.
Обновление ПО
Затем можно переходить к программированию функционала системы, начав с указания модели вашего авто в меню CAN.
Выбор автомобиля
Между прочим, даже не обновляя прошивку, вы скорее всего найдете свою машину в списке поддерживаемых авто, хотя обновление не только расширяет список – в каждой новой версии прошивки производитель устраняет некоторые моменты несоответствия работы различных компонентов системы. Их немного, но они все же есть, и производитель работает над их устранением.
Настройки
Завершив настройку, сохраните изменения.
Сохранить конфигурацию
Итак, ваша система установлена и настроена, теперь можно протестировать ее, и в случае внесения новых изменений не забывайте сохраняться.
Не забудьте подключить аккумулятор перед тестированием, если все в порядке, установите обратно снятые панели.
| КОМПЛЕКТАЦИЯ АВТОСИГНАЛИЗАЦИИ | |
|---|---|
| Тип брелока | ЖК индикатор |
| Количество брелков управления | 1 с ЖК + 1 односторонний |
| Чехол для брелка | есть |
| Метка | нет |
| Основной блок | 1 |
| CAN модуль | интегрированный |
| Сирена | нет |
| Датчик удара | 2-х уровневый встроенный цифровой |
| Датчик движения (объёма) | нет |
| Датчик наклона\перемещения | есть, встроенный |
| Температурный датчик | есть, внешний |
| Датчик вызова водителя | есть |
| Модуль приема/передачи | есть |
| Количество реле (шт) | нет |
| Кнопка-переключатель Valet | есть |
| Кнопка-переключатель Anti-Hi-Jack | нет |
| Светодиодный индикатор | трехцветный зеленый/красный/оранжевый |
| Количество концевых выключателей (шт) | 2 |
| Комплект для монтажа | расширенный |
| Количество жгутов проводов (шт) | 10 |
| Количество инструкций | 1 по установке + 1 по эксплуатации |
| Язык инструкций | русский |
| Краткая памятка владельцу | есть |
| Наклейки на стекло | нет |
| ОХРАННЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ | |
| Двухсторонняя связь между брелком и авто | есть |
| Количество охранных зон | 11 |
| Режим Valet | есть, вкл. с брелка или с переключателя |
| Режим пассивного иммобилайзера | есть, вкл. программированием |
| PIN код | есть, два PIN-кода, вкл. программированием + заводской уникальный |
| Anti-Hi-Jack | есть, вкл. с брелока + автоматический режим |
| Отключение датчиков при постановке на охрану | есть, полное отключение или только предупредительная зона |
| Раздельное открывание дверей | можно реализовать |
| Охрана автомобиля с заведенным двигателем | есть, без ключа в замке зажигания |
| Пассивная постановка в охрану | есть, вкл. программированием |
| Автовозврат в охрану | есть, вкл. программированием |
| Обход неисправных зон | есть |
| Память тревог | есть, с указанием зоны |
| Количество блокировок двигателя | 2-5 |
| Количество встроенных блокировок двигателя | одна, универсальная |
| Количество внешних блокировок двигателя (шт.) | от 1 до 5 программируемых |
| Цифровая блокировка двигателя | есть, управляется кодированным сигналом по отдельному проводу |
| Вход для дополнительного датчика | есть |
| Вход для концевиков капота/багажника | есть, отдельные для капота и багажника |
| Количество выходов на световую сигнализацию | 2 силовых до 7. 5А на канал |
| «Бесшумная охрана» | есть |
| Режим «паника» | есть |
| Состояние после перерыва питания | возврат в предыдущее состояние + тревога |
| Управление замками дверей при вкл\выкл зажигания | есть |
| СЕРВИСНЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ | |
| Количество дополнительных каналов | 11 программируемых |
| Выходы управления центральным замком | есть, силовой, встроенные реле до 15А |
| Выход на замок багажника | программируемый, силовой до 15 А |
| Выход на контроллер стеклоподъемников | есть, через программируемый доп. канал |
| Функция «Комфорт» | есть, вкл. программированием |
| «Свободные руки» | есть |
| «Вежливая подсветка салона» | есть, вкл. программированием |
| «Поиск на стоянке» | есть, световые и/или звуковые сигналы |
| Закрытие замков дверей после набора скорости | есть, вкл. программированием |
| Бесшумная постановка\снятие с охраны | есть |
| «Ловушка для злоумышленника» | есть |
| Алгоритм программирования сигнализации | кнопкой Valet или подключением компьютера |
Выбор длительности импульсов на Ц. З. (сек) | 0,8/5/30/2×0,8 |
| Выход на дополнительный пейджер | нет |
| Вызов владельца к автомобилю | есть, кнопкой на антенном модуле из салона |
| Подключение к «ручнику» | есть |
| Поключение к педали тормоза | есть |
| ФУНКЦИИ БРЕЛКА И РАДИОКАНАЛ | |
| Дальность оповещения (метров) | 1800 |
| Дальность управления (метров) | 650 |
| Тип управляющего кода | диалоговый |
| Контроль канала связи | есть, автоматический |
| Несущая частота радиоканала (мГц) | 433,92 |
| Поставка и снятие с охраны | разными кнопками |
| Количество кнопок брелка | 3 |
| Количество зон охраны, индицируемых на брелке | 11 |
| Вибро-режим в брелке | есть |
| Подсветка ЖК-дисплея брелока | есть |
| Режим напоминания о пропущенной тревоге на брелке | есть, звук + иконка |
| Часы в брелке | есть |
| Будильник в брелке | есть |
| Индикация температуры в салоне автомобиля | есть |
| Индикация напряжения аккумулятора автомобиля | нет |
| Индикация разряда батареи брелка | есть |
| Элемент питания брелка с обратной связью | 1. 5В (1 батарейка ААА) |
| Максимальное количество брелков | 5 |
| Блокировка кнопок брелка | нет |
| ДИСТАНЦИОННЫЙ И АВТОМАТИЧЕСКИЙ ЗАПУСК (ТУРБО) | |
| Дистанционный запуск двигателя | есть |
| «Турботаймер» | есть |
| Автозапуск двигателя по таймеру | через каждые 1, 2, 4, 7 |
| Автозапуск двигателя по температуре в салоне | можно подключить |
| Автозапуск по температуре двигателя | есть |
| Автозапуск по напряжению бортовой сети | есть |
| Автозапуск по будильнику | есть |
| Запуск двигателя с внешнего устройства | есть |
Время прогрева двигателя после запуска (мин. ) | 30/60/или остановка по температуре |
| Программная «нейтраль» для МКПП | есть |
| Контроль работы двигателя | по генератору/по давлению масла/по тахометру/по температуре двигателя |
| Поддержка автозапуска для дизеля (сек.) | есть, провод на калильные свечи |
| Время работы стартера при запуске двигателя (сек.) | 0,6-1/0,8-2/1,2-4/2-8 |
| Длительность работы турботаймера (мин.) | 0,5/1/2/отключение в интеллектуальном режиме |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Рабочее напряжение питания | 9-15 |
| Ток потребления (мА) | до 20 |
| Диапазон рабочих температур (град С) | от -40 до +85 |
| Габаритные размеры центрального блока (мм) | 120х76,5х23 |
| Страна изготовитель | Россия |
| Сайт фирмы-производителя | www. alarmtrade.ru |
| Гарантия (мес.) | 36 |
| интегрированный CAN-интерфейс | есть |
| учет задержки салонного света (сек) | есть |
| отложенная постановка на охрану (сек) | 30 |
В этой статье автомастер Алексей Бакулин общается с читателями на тему «Как прописать брелок пандора dxl 3500?».
Этот брелок с ЖК-дисплеем и обратной связью предназначен для автомобильных сигнализаций Pandora DXL-3000, 3100, 3170, 3210, 3300, 3500, 3700. Брелок представлен в двух версиях: обычной и i-mod. Его комплектация не предусматривает наличия батарейки ААА.
Порядок действий для программирования брелка сигнализации Pandora DXL-3000, 3100, 3170, 3210, 3300, 3500, 3700
В памяти сигнализации Pandora DXL-3000, 3100, 3170, 3210, 3300, 3500, 3700 всего могут быть прописаны до 2-х брелков.
Коды брелков прописываются только при выключенном режиме охраны. Если вы прописываете новые брелки, то не забудьте перезаписать старые, поскольку они удаляться из памяти сигнализации.
На днях столкнулся с проблемой — отказ брелоков LCD073 v3.1 и R302L v1.1 видеть основной блок DXCAN3500 v1.4. Повторно прописываться в базовый блок ни один брелок не желал!
Ответ службы поддержки AlarmTrade спустя 10 дней (12.10.2015)
Добрый день!
Благодарим за использование нашей продукции!
Система DXL3500 была модифицирована. Модификация заключалась в том, что были применены RF-модуль RF-390 и брелок D074. Для использования этой периферии используется модифицированное ПО. Если Ваша система работает с брелоком D073, то нужно использовать версии ПО начинающиеся на 5.хх. Версии 8.хх используются для работы нового брелока и RF-модуля.
поставил пандору неделю назад сигналка только радовала всеми своими функциями и.т.д. короче стоит она своих денег не сравнить с томагавкой например.
сегодня в 5 утра меня разбудил брелок сигналом потери связи! глянул на дисплей нет связи, посторил осрос системы ответа не последовало я на улицу авто около подъезда стоит все нормально пнул по колесу охрана сработала запищала. пришел домойц спать завалилися . ща проснулся около авто танцевал разные танцы с бубнами около 20 минут брелоки не видят авто. что делать.
я так понимаю открыть авто ключом и ввести сервисный код через valet но после как закрыть авто?
сразу хочу отметить что живу я в маленьком городе так что с радиопомехами больших трудностей нет. и еще как только брелок сработал я сразу в окно выглянул около авто стояло такси, я свет в комнате включил тачка сразу уехала(может просто совпадение ((((( )
я так понимаю открыть авто ключом и ввести сервисный код через valet но после как закрыть авто? — а после ехать к сигнальщикам и колдовать там
блин проблема в том что не уверен где кнопка валет и выходные сигнальщики отдыхают у нас их не так то и много 🙁 вообще что за глюк? кто может сталкивался?
тебе не тему здесь создавать нуна, а к сигнальщикам дуть.
снял авто с охраны при помощи мастер кода вроде функции самой сигналки работают зашел в меня програмированния брелков ни первый ни второй брелок не програмируется с сигналкой 🙁 ща пока на стоянку автопоставлю народ подскажите что делать блин 🙁 🙁 ((((((((((((((((((
сигнальщики на выходных отдыхают только впонедельник пока сам хочу поразбираться
заменить нафиг такую сигналку по гарантии
сигнался стоит всего 5 дней. может все таки кто то шокером что то сделал ? имеет ли смысл обнулить сигналку путем скидывания клемы с АБК
я бы нашел с такой же сигналки для начала передатчик, а потоу уже провенрял дальше
поставил пандору неделю назад сигналка только радовала всеми своими функциями и.т.д. короче стоит она своих денег не сравнить с томагавкой например.
сегодня в 5 утра меня разбудил брелок сигналом потери связи! глянул на дисплей нет связи, посторил осрос системы ответа не последовало я на улицу авто около подъезда стоит все нормально пнул по колесу охрана сработала запищала.
пришел домойц спать завалилися . ща проснулся около авто танцевал разные танцы с бубнами около 20 минут брелоки не видят авто. что делать.
я так понимаю открыть авто ключом и ввести сервисный код через valet но после как закрыть авто?
сразу хочу отметить что живу я в маленьком городе так что с радиопомехами больших трудностей нет. и еще как только брелок сработал я сразу в окно выглянул около авто стояло такси, я свет в комнате включил тачка сразу уехала(может просто совпадение ((((( )
кароч. первым наперво введи сервисны код. Дальше, перезапиши брелоки (в инструкции эта процедура описана)
офф: Лучше Томогафка говоришь? ну-ну..
Одна из самых совершенных охранных систем, которая идеально подходит для использования в условиях города pandora dxl 3500i.
Управление этим устройством осуществляется при помощи брелока. Особенности этого устройства рассмотрим подробнее.
Брелок с двухсторонней связью служит для управления функциями охранной системы автомобиля. Устройство имеет 16 мелодий, что позволяет владельцу авто не запутается в активированных или деактивированных функциях.
Более того, брелок оснащен светодиодными индикаторами, которые совместно со звуком повышают информативность. Если периодически мигает зеленый индикатор, то машина находится в безопасном состоянии, срабатывание красной лампочки, означает, что на машине сработала сигнализация или связь с основным охранным модулем прервана. Также при помощи брелока можно не только управлять автосигнализацией, но и некоторыми функциями самого автомобиля.
Индикаторы служат для определения состояния сигнализации. Светодиодный индикатор зеленого цвета:
Говорит о том, что имеется связь в данный момент между основным блоком сигнализации pandora dxl 3500i и устройством;Светодиодный индикатор красного цвета:
Инструкция отмечает такие основные характеристики изделия:
Для деактивации охранного режима сигнализации нужно нажать на кнопку брелока, после чего последует 2 быстрых звуковых сигналов. Кнопку снятия с режима охраны необходимо удерживать не более чем 1 секунду после чего звуковые сигналы и короткие включения поворотных индикаторов автомобиля дадут понять о деактивации.
После снятия на устройство придет уведомление, что охранная система перешла в неактивное состояние. Если до снятия с режима охраны срабатывала сигнализация, то на брелоке четыре раза засветится светодиодный индикатор в сопровождении с тихими звуками. Для просмотра истории о тревожных сигналах необходимо нажать кнопку «CHECK».
Для включения изделия необходимо активировать кнопку и удерживает ее в течение нескольких секунд, до появления звукового сигнала. После чего можно услышать мелодию об активации брелока и увидеть световую индикацию на дисплее.
Комплектация pandora dxl 3500i
Повторное нажатие кнопки и ее удерживание выключит изделие, что будет сопровождаться особой мелодией.
Для снижения расхода энергии индикация на устройстве выключается после прохождения 5 минут с момента совершения последнего действия или получения оповещения.
Отличительная черта этой сигнализации заключается в том, что она имеет особый командный канал, который связан с диалоговой структурой кода. Код передается с довольно высокой скоростью и особой генерацией случайных чисел. Такая особенность исключает вероятность подбора, когда или его перехвата злоумышленниками.
Единственное уязвимое место охранного комплекса Пандора– возможность прописывания дополнительного брелока в память системы. Такая манипуляция возможна только при условии передачи авто во временные пользование вместе с охранным брелоком устройства. При соблюдении всех правил использования брелока, а также активации специального режима на устройстве во время прохождения ТО позволяет предотвратить подобные махинации.
youtube.com/embed/5vEf1ZokqgI?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
При дополнительно включении брелоков, система перестает реагировать на устройство владельца авто. Все брелоки, которые прописываются в систему, должны быть записаны на одном сеансе программирования. Это обусловлено тем, что при повторном сеансе происходит смена кода и зашифрованного ключа.
Проверка количества включенных в систему устройств выполняется путем снятия клеммы с аккумулятора и ее обратного одевания.
При этом сигнализация издает столько сигналов, сколько к системе подключено устройств. Также выполнить проверку количества брелоков можно при учете числа оранжевых вспышек индикатора, при включении зажигания. Охранная система в этот момент должна быть деактивирована.
Для предотвращения махинаций со стороны злоумышленников необходимо периодически выполнять проверку количества прописанных брелоков.
Pandora dxl 3500i – универсальная система, которая подходит для эксплуатации в условиях города.
Управление этой системой значительно облегчает использование специального многофункционального брелока.
Скачать:
Инструкция по эксплуатации Pandora DXL 3500i
Подпишитесь, чтобы не пропустить ничего важного
1
СОДЕРЖАНИЕ
Введение…………………………………………………………………………………………………………………………………………………………..2
Особенности системы…………………………………………………………………………………………………………………………………..4
Охраняемые зоны автомобиля…………………………………………………………………………………………………………………….6
Комплектность поставки……………………………………………….
……………………………………………………………………………..6
Виды сигналов…………………………………………………………………………………………………………………………………………………7
Показания трехцветного светодиодного индикатора состояния………………………………………………………7
Двусторонний брелок с ЖК-дисплеем…………………………………………………………………………………………………….8
Назначение пиктограмм на дисплее………………………………………………………………………………………………………….9
Информативные пиктограммы………………………………………………………………………………………………………………….10
Пиктограммы для индикации и настройки системы………………………………………………….
………………………..12
Назначение кнопок и управление…………………………………………………………………………………………………………….13
Функции, оперативно вызываемые кнопками брелока………………………………………………………………………20
Замена батареи в брелоке…………………………………………………………………………………………………………………………21
Работа системы в режиме охраны……………………………………………………………………………………………………………21
Постановка системы на охрану…………………………………………………………………………………………………………………23
Снятие системы с охраны………………………………………………………………………………………………………………………
…..24
Открывание замка багажника…………………………………………………………………………………………………………………..24
Аварийное управление системой по секретному коду………………………………………………………………………25
Отложенная постановка на охрану («Руки заняты»)……………………………………………………………………………26
Запирание/отпирание дверей………………………………………………………………………………………………………………….26
Автоматическая постановка на охрану…………………………………………………………………………………………………..27
Перепостановка на охрану (Антирассеянность)…………………………………………………………………………………..27
Поиск автомобиля………………………………………
………………………………………………………………………………………………..27
Режим «Паника»……………………………………………………………………………………………………………………………………………27
Иммобилайзер……………………………………………………………………………………………………………………………………………..28
Валидатор…………………………………………………………………………………………………………………………………………………….28
Режим поддержки зажигания……………………………………………………………………………………………………………………28
Дистанционный и автоматический запуск двигателя…………………………………………………………………………29
Процедура «Программная нейтраль».
…………………………………………………………………………………………………….30
Дистанционный запуск двигателя……………………………………………………………………………………………………………31
Автоматический запуск двигателя……………………………………………………………………………………………………………32
Таймерные каналы……………………………………………………………………………………………………………………………………….34
Просмотр истории событий на брелоке с ЖК-дисплеем…………………………………………………………………….35
Режим техобслуживания автомобиля (Режим «Valet»)………………………………………………………………………..35
Изменение режима оповещения о выходе из зоны приема…………………………………
…………………………..36
Настройка режима «HANDS FREE» (Опция)…………………………………………………………………………………………….36
Режим «Anti Hi Jack» (Антиограбление)…………………………………………………………………………………………………..37
Проверка количества прописанных в систему брелоков………………………………………………………………….39
Гарантийные обязательства………………………………………………………………………………………………………………………40
Хранение и транспортирование………………………………………………………………………………………………………………41
Свидетельство установки…………………………………………………………………………………………………………………………..42
Свидетельство о приемке.
…………………………………………………………………………………………………………………………43
Гарантийные талоны……………………………………………………………………………………………………………………………………43
Охранная система Pandora DXL 3500 это устройство из модельного ряда компании Pandora, которая в 2012 году приступила к обновлению своей продукции. Отвечая всем современным требованиям надежной защиты автомобиля, Pandora DXL 3500 является прогрессивной двусторонней диалоговой системой охраны самого высокого класса.
Интегрированный CAN модуль поддерживает более 300 автомобилей, оборудованных соответствующей шиной. Также присутствует LIN-порт, который упрощает интеграцию системы в некоторые марки автомобилей.
Система оборудована чувствительным трехосевым акселерометром, который регистрирует наклон автомобиля, удары, столкновения и температурный режим. Архитектура Pandora DXL 3500 устроена таким образом, что Вы можете подключать большое множество дополнительных устройств, например: GSM/GPRS-модуль, иммобилайзер, GPS-модуль и т.д.
Сигнализация Pandora DXL 3500 отличается потрясающе низким энергопотреблением — всего 18 мА, что в полтора раза ниже, чем в предыдущей модели — Pandora DXL 3300.
Высокая надежность изделия подтверждается гарантией 3 года от производителя. Немаловажно заметить, что весь производственный процесс и все комплектующие изготовлены в России, г. Калуга, на «Заводе Опытного Приборостроения».
CAN интерфейс
CAN протокол установлен более чем на 300 моделей современных автомобилей. Он ускоряет интеграцию системы в электронику автомобиля, а также позволяет, при желании, контролировать множество параметров машины.
Трехосевой акселерометр
Чувствительный датчик движения реагирует на столкновения и регистрирует силу и направления удара, фиксируя событие в память системы. Также он срабатывает на наклоны (например, при эвакуации). В наличии имеется и температурный датчик.
USB разъем
На центральном блоке Pandora DXL 3500 имеется mini-USB разъем. С его помощью к системе можно подключать персональный компьютер. Это позволит управлять функциями сигнализации, обновлять CAN протоколы и вести учет работы системы.
Двустороннее диалоговое шифрование
Инновационные технологии российских инженеров на основе военных разработок позволили повысить защитные свойства системы до максимума. Диалоговое шифрование с интеллектуальной криптозащищенностью исключает возможность электронного взлома Pandora DXL 3500.
Отличные новости !!! Вы попали по адресу pandora dxl remote. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.
Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший пульт дистанционного управления pandora dxl вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели пульт pandora dxl на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в pandora dxl remote и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести pandora dxl remote по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
1000 € Купить
Список поддерживаемых сигналов тревоги:
1 режим
1) Sherif (весь модельный ряд keeloq) автозапуск.
2) Аллигатор (все дополнительные брелки KEELOQ)
3) A. P. S. (весь ассортимент keeloq)
4) Jaguar (весь модельный ряд keeloq jx-2000 и др.)
5) Alligator (пейджеры с ЖК дисплеями все keeloq)
6) Аллигатор (пейджеры со светодиодами все keeloq)
7) Chelendger (весь модельный ряд keeloq ch-7000i)
8) Pantera — (QX)
9) Mongoose GUARD (брелоки с красным светодиодом keeloq)
10) Дуплекс
11) Pantera (SX)
12) Истребитель
13) Cenmax (модели HIT-320 keeloq)
14) Pantera (с пейджерами обратной связи по серии 5ХХХ включительно)
15) Фараон КГБ (дополнительные брелки, включая старые модели)
16) Berhut (дополнительные брелки)
17) Беркут (пейджеры)
18) КГБ (пейджеры обратной связи, проверено на VS 4000)
19) Томагавк (TW7000 TW9000, TW9010, TW7010, TW7020, TW7030, TW9020, TW9030,950LE) автозапуск.
20) Годзила
21) Pandora (серия RX)
22) Леопард
23) Красный Скорпион
24) Инспектор
25) Cenmax-MT7,
26) Cenmax (A-700 A-900)
27) Cenmax (VT-200, VT-210)
28) CENMAX VIGILANT ST — 5, ST — 7, ST — 10, V-7, MT-8 автозапуск
29) StarLine-Twage A6, A8, A9, Автозапуск.
30) StarLine-Twage B6 (черный брелок) Автозапуск.
31) StarLine-Twage B6 (дополнительный пульт) Автозапуск.
32) Автозапуск StarLine-Twagev6 (синий пейджер).
33) StarLine-Twage B9 (черный пейджер) Автозапуск.
34) StarLine-Twage B9 (дополнительный брелок)
35) StarLine 24V StarLine-Twage A4, A2 AutoPlay.
36) FANTOM F-731, F-635LCD
37) КГБ (FX-3, FX — 5, FX-7)
38) РИФ (с красным светодиодом)
39) Горгона (с красным светодиодом)
40) Black-Bug super (с красным светодиодом)
41) Крепость (частично)
42) StarLine-Twage B9 (диалог синий пейджер)
43) Иглмастер
44) ТИГР keeloq Тигр QS, Тигр MM1
(45) Партизанский
46) Pantera (с пейджерами обратной связи с новой кодировкой серии SLK-350 SC-SLK-675 RS включительно)
47) Аллигатор (пейджеры с обратной связью c новой серией кодировки S-400 2WAY — S-875 RS 2WAY)
48) Шериф (с динамическим кодом CFM модели ZX-1055, ZX-1060) автозапуск.
49) Challenger новая модель с измененным кодом CFM модель ch8000i, x-1.
50) Mystery (пейджер со светодиодами) MX-503, MX-505
51) Leopard LS новые модели с измененным кодом. удаленный вход без ключа.
52) Томагавк X3 и т. Д. Запуск X.
53) Верхняя защита Продвинутый
54) Шер-Хан А.М. А (автозапуск), Б, Вегас. APS7000-9000
55) Sheriff zx730 (с новым динамическим кодом CFM2) автозапуск.
56) Challenger (с новым динамическим кодом CFM2) автозапуск.
57) Гарпун H один, h3
58) AME-MM2 Type2 автозапуск.
59) хотя AME MS-002 DaVinci codeice 7k1, K9.1 AutoPlay и т. Д.
60) Mystery пейджеры mx-605, mx — 605RS, mx-705
61) Брелки Mystery дополнительные mx-605, mx-605RS, 607,705,905,905 RS.
62) Mystery пейджеры mx-605, mx — 605RS, 607,705, 905, 905RS
63) Конвой XS
64) Pantera CLK 355
65) Мангуст EMS 1.7, 1.9, 1.7 R, 1.9 R автозапуск.
66) Jaguar EZ-Betta, EZ-Alpfa, EZ — один Black-Bug (зеленый светодиод)
67) Анаконда
68) Томагавк ТЗ
69) jaguar ja series, jb
70) Sherif zx-999 (новый модельный ряд)
71) Клиффорд 1998
72) КЛИФФОРД 1996
73) СИРИО 777
74) EXCALIBUR
75) ТАМПЕРЫ
76) Риф (зеленый светодиод)
77) ЗОРРО
78) ОМЕГА
79).
80) Visonic
81) РОЛИНЫ
82) ПРЕСТИЖ
83) Уистер
84) КУНЕТ
85) Шериф zx-930
86) Аллигатор С250, С275
87) APS 2700,2800,2900 Новый модельный ряд
88) Sheriff 750 CFM2 Новый ключ, новое шифрование.
89) Sheriff 940 CFM2 Новый ключ, новое шифрование.
90) Sheriff 1070 CFM2 Новый ключ, новое шифрование. удаленный вход без ключа.
91) Sheriff 1090 CFM2 Новый ключ, новое шифрование.удаленный вход без ключа.
92) Шериф Т80-ТОР Т82-ТОР
93) КАЙМАН C1
94) Scher-Khan Logicar (AM)
Стандартные сигналы тревоги:
FORD
Fiesta до 2010 года
Фокус до 2010 г.
C-Max до 2010 г.
S-Max до 2010 г.
Galaxy до 2010 года
Куга до 2010 года
Mondeo до 2010 года
Mondeo MK4 до 2011 года
Исследователь 2014
JAGUAR
X-Тип
Тип S
XJ
XJR
XJ8
LAND ROVER
ДИСКАВЕРИ-2
FRILENDER (Все до 2008 г.)
HYUNDAI
СОЛЯРИС-до 2013
Акцент
Элантра
I10, i20, i30, I25, ix20, ix30, ix35
Тусон
Санта-Фе
KIA
Rio — до 2014 года
Sorento
Venga
Ауди
1998-2005
A2 8Z 1999-2005
A3, A4,
A4 Quattro
A4 8E 2000 — 2004
A4 8E2 2004 — 2008
A6, A6 Quattro
A8, A8 Quattro
TT, TT Quattro
Allroad Quattro S4 8E 2000-2004
8E2 S4 2004 — 2008
RS4 8E 2004-2008
S6, RS6
Режим 2
Лада Калина
Лада Приора
Лада Гранта
Нива Шевроле
УАЗ Патриот до 14 года
DATSUN
Режим 3
На вершине
Came tam
пришел atomo
Ницца Фло
Хороший этаж
Хороший смайлик
Doorhan
Dea
Бенинка
Allmatic
Ditec gol4c
Faac 433 MNz
ГСН
М код
ГиБиДи
АН-Моторс
Скорпион
Также возможно Брют барьеры CAME
Режим 4
MAZDA
3,6,
CX7
RX — 8 ключевых Simens 10-12 год
HONDA
Соглашение 2003-2007
Поток 2003-2006
Джаз 2001-2008
Легенда до 2007 года
CR-V 2002-2006
FR-V 2004-2008
HR-V 2001-2006
KIA
Sportage-2013
ДУША
HYUNDAI
СОЛЯРИС
SantaFe
Верна.
Accent All 2013-2016 гг.
MERCEDES BENZ
До 12 лет в тестовом режиме (можно использовать только принятую команду)
Режим 5
1) Щер-Хан III, IV
2) Щер-Хан 3, 4, 5, 6, 7, 8
3) Щер-Хан 7Х, 8Н, 9, 10 (ПРО1)
4) Щер-Хан 7Б, 8Б, 9, 10 (ПРО2)
5) Magicar Seven (M100 как GOLD IV) (круто).
6) Magicar M902, M903, M909, m939f автозапуск, багажник, отключение звука
7) Magicar korea 904, M101, M110
9) Easycar EW402A, EV402A, E402A E701A, E702A E5A, E8A, E7A E401A, EW402A, EV402A, E402A E601A, E501A
Для Scher-Khan III, IV, 3, 4, 5, 6 возможен прием обратной связи, т.е.е. записывает вызов водителя, удар в колесо, удар по стеклу.
Kutokana na Historyia ya maendeleo ya hivi karibuni ya mifumo ya kupambana na wizi, kengele za zamani zimesahau kwa hatua kwa hatua, lakini kabisa kwa bure. Baada ya yote, kuna mifano yenye sifa bora za usalama na utendaji bora, ingawa kiasi fulani cha muda.Хата хивё, нено «ла муда» катика кеши хии хаймааниши кутофаутиана фулани на махитаджи йа кисаса, мтенгенезаджи ту лазима атое кила мара бидхаа мпйа, хата заиди купануа увезо на утендаджи ва мифумо йодзо. Lakini mifano mingi kutoka kwenye mstari wa DXL ya Pandora kikamilifu kuzingatia mahitaji ya kisasa, na mfano mzuri wa mfumo huo ni kengele ya auto ya Pandora DXL 3500.
Сандуку ла Сандуку
Mfano huu umeundwa kwa ajili ya uhusiano wa unaweza na Lin, ingawa inaweza kushikamana na analog.Кодирование Я. Диалог Я Ишара на Ранги Я Редио Я. Многоканальный Итатетеа Ква Уаминифу Гари Кутокана на Нджиа Йойоте Я Кутенгва Мбали, На Хата Вахалифу Веньеве Ванасема Квенье Викао Вяо Квамбуфа Мфуллилизо Уа Дулулики Хаулулики Хаулулиджо Уа.
Mbali na mali bora ya usalama, mtindo huu una kazi nzuri sana, na aina nzuri ya ishara ya keychain.
Ni muhimu kutambua kwamba hii ni moja ya mifano na upeo wa mapokezi ya juu — hadi mita 1800 kuliko mifano mingi ya juu haiwezi kujivunia.Aina hiyo inawezekana shukrani kwa amp yenye nguvu ya ishara iliyojengwa kwenye moduli ya redio ya mfumo, lakini aina ya mapokezi ya ishara ya juu sio pekee ya mfano DXL 3500.
Mnyororo muhimu wa ufunguo wa nchi
Кидзуизи ча мсинги ча миниатюрная кино увезо ва кукабилиана на тофаути кубва я дзото, памоджа на уньеву на вумби. Проводка я мфумо пиа хуфаньика ква киванго ча юу сана, вакати ва кудумиша эластичность яке хата катика бариди кали.
Mpangilio wa kawaida wa mfano unaweza kupanuliwa kwa kiasi kikubwa na ununuzi wa moduli ziada, kwa mfano, unaweza kununua mchezaji wa redio, moduli ya GPS, moduli ya udhibiti wa loodi au pete za.
Moduli ya usimamizi wa ngome ya hood.
Yote hii itapanua kwa kiasi kikubwa uwezekano wa mfumo wako wa usalama, na kufanya ngome halisi kutoka gari.
Mfuko wa msingi wa Pandora DXL 3500 unajumuisha:
Yaliyomo ya utoaji
Сигнализация Сигнализация Pandora DXL 3500i — только для DXL 3500, Lakini tofauti zinahusiana на FOB muhimu, прошивка на kazi fulani, hivyo kama huwezi kupata DXL 3500i — usivunjika moyo.
Kuweka kengele si rahisi, na uwezekano mkubwa utakuchukua siku nzima.
Куанза, ютахитаджи кутунза усалама ва хижина, куфуника кити на усукани на полиэтиилини ква аджали усивачезе вакати ва мчакато ва уфунгаджи. Мерзкая мерзкая watahitaji kufanya на uso wa rangi karibu na hood. Hakikisha kuandaa zana zote zinazohitajika, на uondoe terminal ya chini kutoka betri.
Китенго ча msingi kinapaswa kuwekwa nyuma ya jopo la mbele, kwa kuwa ni mahali ngumu sana kufikia cabin ya gari.
Махали.
Baada ya kuondoa jopo la mbele, utahitaji kupata nafasi iliyofichwa zaidi, na kuweka kizuizi cha msingi huko kwa kutumia винты.
Kumbuka kwamba haipaswi kufunga kizuizi cha msingi karibu na ducts hewa ya mfumo wa uingizaji hewa, kama inaweza baada ya muda Kuharibu uendeshaji wa umeme.
Radiomoodul.
Moduli ya redio inapaswa kuwekwa mahali pa juu iwezekanavyo, или ishara imefungwa kidogo iwezekanavyo.
Ква хили, лобовое стекло я гари инафаа кабиса — махали бора заиди ико джу я киоо ча ньюма. Хата хивё, усисахау квамба гласи я магари я киоо инапунгуса киаси кикубва ча ишара, памоджа на сехему за чума ни карибу заиди я сентимита 7.
Икива гафла, ква сабабу фулани, унаамуа кутумия кифунго ча валет или купакуа мфумо, киаширия ча светодиодный кинафаа квако, квани ни шукрани ква йее унавеза куона, амри сахихи я программим балуйя куингия куингия.Хата хивё, хата кама утатумия компьютер или усаниди мфумо, мсимбо ва пин бадо умейнгия купития кифунго ча валет, амбайо инамааниша киаширия ча светодиод китаонеша усахихи ва пембеджо.
Диод ya kuangaza mwanga
Kiashiria kinawekwa kwa jadi, kwenye kona ya chini ya windshield kutoka kwa dereva, na waya huwekwa kwenye kitengo cha msingi chini ya jopo la mbele.
Кнопка Valete.
Kitufe ча камердинер kinapaswa kuwekwa kwa mahali pa gharama nafuu, или wakati wa programu ya mfumo wa matatizo na upatikanaji haufanyike.Лакини, лича йа упатиканаджи, инапасва куцзифича кутока ква маони йа любопытство.
Сирена имевеква квенье купе йа инджини я гари, на ни бора куифича, или васамбулиаджи хавакувеза кугундуа мара моджа, взлом капюшона. Kwa kuongeza, unaweza kufunga siren ya ziada katika cabin, hii ni kama haina kuacha wanyang’anyi, itaongeza wakati unahitaji kuzima salama, na itakuwa na wasiwasi sana katika cabin.
SHOUP SIRENS ZAWEZA или unyevu au takataka iliyokusanywa ndani yake.
Sensor ya joto imewekwa kwenye injini, ambayo ni kamili kwa moja ya bolts ya kawaida, au kichwa cha kuzuia silinda.
Kumbuka kwamba sensor ya joto inapaswa kuwa mbali na mafuta ya kutolea nje или usipoteze masomo.
Или пато вайя кутока ква випенгеле хиви хади китенго ча мсинги, тумиа шимо ла усиндикаджи.
Mabadiliko ya onyo ya kawaida huwekwa karibu na mifumo ya mzunguko wa taa, ambayo tayari iko kwenye mlango.
Муктадха
Baada ya kuondoa trim kutoka mlango, kufunga terminal ya kengele, na sisi pia kuondoa vizingiti kuweka wiring.
Baada ya kufunga vipengele vyote vya kengele, utahitaji kuunganisha kwenye kitengo cha msingi, kwa kuongeza, mfumo wa usalama lazima uingizwe kwenye mtandao wa kwenye bodi ya gari. Kutokana на ukweli kwamba mfano huu umeunganishwa kulingana na viwango vya kisasa zaidi, mchakato wa ushirikiano katika mtandao wa bodi hutokea haraka sana.Ili kuunganisha vipengele kwenye kizuizi cha msingi na mzunguko wa onboard pamoja, tumia mpango wa uunganisho:
Alarm Ya Gari La Pandora 3500 inakuwezesha kutekeleza autorun ya motor kamili kwa njia ya moduli ya autorun, lakini mchakato huu ni ngumu sana, Na hakika utahitaji kushauriana na mtayarishauzi mwenye ujenye ujenye.
Модуль автозапуска и инструкции.
Ukweli ni kwamba mchakato wa kuunganisha minyororo mbalimbali katika mifano tofauti ya auto ni tofauti.
Реле Funga.
Hatua nyingine ni utekelezaji wa lock lock. Hapa pia una bora kushauriana na mtaalamu, kwa kuwa maelekezo yaliyotolewa katika nyaraka za mfumo inaelezea tu wakati wa jumla, na kwa mujibu wa madai ya wasanidi wengi, haituziki sana kuteleza autókeleza aut.
Moja ya mipango ya uhusiano wa kuzuia.
Sasa ni muhimu kuzungumza juu ya wiring kujificha. Washambuliaji, wakiingia ndani ya mambo ya ndani ya gari, mara moja jaribu kuhesabu eneo la kizuizi cha msingi, ambacho watafuatilia kwa kutosha njia ya waya moja kutoka kwa sehemu yoyote ya mfumo.Kwa hiyo, проводка nzima inapaswa kuwa kama mchanganyiko iwezekanavyo na wiring ya juu ya gari.
Wakati waya zimefungwa kati yao wenyewe, wengi hutumia polenta ya kawaida, ambayo ni bure kabisa, kwani mkanda wa kawaida utakufafanua wakati wa majira ya baridi na utawagonga hat sehemu imara zasing na mwa. Wazalishaji ва гари huzalisha asili, kutenganisha nguo, ambayo hutumiwa kuimarisha wiring ya ubao. Kutumia nguvu hiyo, utafanya kuingiliwa kwako kwenye mitandao ya bodi, kuchanganya kazi ya washambuliaji.
Kwa kufunga na kuunganisha vipengele vyote vya kengele, unaweza kuendelea na programu ya mfumo.
Kijadi, programu ya mfumo hufanyika kwa kutumia kifungo cha valet, hata hivyo, mifano ya kisasa ya kisasa ina uwezo wa programu kwa kutumia kompyuta. Hii ni kutokana na ukweli kwamba mchakato wa usanidi kupitia kifungo cha valet inahitaji uvumilivu mkubwa kutoka kwa mtayarishaji, kwa sababu amri zote na mabadiliko kwa menus tofauti hutojewa ka.
Kila sehemu я меню ина msimbo wake wa цифровой амбао умейнгия kwenye mfumo kupitia kifungo cha Rnet — unaweza kufikiria muda гани unahitaji. Ородха я амри хизи инапатикана катика ньярака за мфумо, амбайо инафанья иве рахиси ква кази хийо.
Kuweka mfumo kwa kutumia kompyuta — kesi ni rahisi sana, kama kila kitu kinachotokea katika interface ya programu kwenye skrini ya computa. Kwa kuunganisha ноутбук, kwenye kitengo ча msingi, ingiza msimbo wa IDU kupitia kifungo ча камердинер, на uende kwenye mipangilio.Kabla ya kupakua na kufunga programu ya DXL Loader kwenye laptop:
http://www.pandora-alarm.ru/articles/pandora_dxl_loader_v2.html.
Uunganisho wa USB.
Kabla ya kuweka, unahitaji kuboresha firmware, ambayo pia imefanywa sana — katika orodha ya programu, bonyeza kitufe cha «kupakua», киша боньеза китуфе ча «Upakiaji Firmware», taja njia na kushoubiri wa makwis.
Programu ya Mwisho.
Unaweza киша kuhamia programu ya mfumo wa mfumo kwa kuanzia na kutaja mfano wa gari lako katika orodha ya unaweza.
Кучагуа гари.
Kwa njia, hata uppdatering firmware, utakuwa na uwezekano mkubwa kupata gari lako katika orodha ya magari ya mkono, ingawa sasisho sio tu kupanua orodha — katika kila toleo jipya zipya la firmware, mtengeneza kupata funji. Kuna wachache wao, lakini bado kuna, na mtengenezaji anafanya kazi kwenye uondoaji wao.
Мипангилио
Baada ya kukamilisha kuweka, salama mabadiliko.
Kwa hiyo, mfumo wako umewekwa na umewekwa, sasa unaweza kuijaribu, na ikiwa kuna mabadiliko mapya, usisahau kuendelea.
Usisahau kuunganisha betri kabla ya kupima, ikiwa kila kitu ni kwa utaratibu, kuweka paneli za nyuma.
Kuingia kwa teknolojia mpya katika sehemu ya mifumo ya usalama wa magari ni kupanua orodha ya kazi za usalama, lakini wakati huo huo imeathiriwa juu ya lebo ya bei. Kwa hiyo, wazalishaji wengi wa kengele ya gari huchagua mbinu ya uwiano, kutekeleza kazi muhimu zaidi za ubunifu katika bidhaa zao.Ни mkakati huu ambao watengenezaji wa tata ya Pandora DXL 3500 walitumiwa, kutoa madereva ngazi ya msingi ya telematics. Mtumiaji wa mfano huu wa kengele anapata keychain ya многофункциональный или kudhibiti vigezo kuu vya vifaa vya kinga, pamoja na uwezekano wa kutumia basi ya digital ambayo inachukua kuingilia kati kwenye mtandao wa bodi.
Unaweza kuzingatia mfano huu kutoka kwa mtazamo wa kazi moja kwa moja na msaada wa mawasiliano. Ква кипенгеле ча кванза, mfumo una seti kamili ya zana za ulinzi wa maeneo muhimu zaidi ya upatikanaji, ikiwa ni pamoja na uhandisi wa umeme na mfumo wa moto.Mmiliki ва гари anaweza kudhibiti udhibiti wa milango, madirisha, shina na hood ya mashine. Katika sehemu hii, kutoa ni ya kisasa kabisa na hutoa zana za ulinzi wa juu kwa darasa la bajeti. Msaada wa Mawasiliano kwa Alarm Alarm Pandora DXL 3500 inategemea ishara ya redio ambayo mtumiaji anaingiliana na kitengo cha kati. Mtengenezaji alitoa udhibiti wa moja kwa moja wa mawasiliano, ulinzi wa msimbo wa mazungumzo kutoka kwa wizi, na pia alitoa ugani wa aina ya ishara katika kesi ya Alert Alert. Lakini mfumo umepunguzwa uwezekano wa kutumia mifumo ya urambazaji wa GPS na glonass.Катика кидзуизи хики, упеки ва нафаси я мфано сио тата я телематический камили, лакини бадо маамузи я дараса ла баджети.
Ikiwa tunazingatia mfumo huu kama moduli ya usalama na huduma, inaweza kuwa nafasi kama mwakilishi wa ngazi ya katikati. Kwa vigezo vya msingi vya ushirikiano na mtumiaji na chanjo ya pointi za usalama, suluhisho hili linafaa kwa wamiliki wengi wa gari. Tabia maalum za mfano zinawasilishwa hapa chini:
Ni muhimu kutambua kwamba katika marekebisho ya mwisho ya mfumo, uwezo wa kudhibiti ulipanuliwa.Хаса, мнйороро ва мсинги ва Пандора DXL на скрини я ЖК-катика толео джипья инакувезеша купелека предупреждает кухусу хали я сенсор. Пиа Куна Кази Я Куоньеша Хабари Я Хали Я Инджини, Хали Я Джото на Малипо Я Пакити Я Бетри.
Тофаути на кенгеле ньинги, амбазо зинавасилишва квенье соко кама телематика, толео хили хутоа сио хиари, лакини урефу камили катика усаниди ва мсинги. Mtumiaji wa Pandora DXL 3500 anaweza kutumia kipengele hiki kwa kuanzisha kitengo cha nguvu, baridi au malipo ya pakiti ya betri.Lakini kuna tofauti katika matumizi ya kazi hii kulingana na aina ya gari la gear.
Ikiwa mashine ina vifaa vya maambukizi ya mwongozo, basi autorun itatokea tu ikiwa hali ya usalama imeanzishwa. Kuingizwa kwa kulazimishwa kwa kuzuia pointi zote za kufikia. Ikiwa kazi hutumiwa kwa mfano na maambukizi ya moja kwa moja, basi kuvunja mwongozo inapaswa kugeuka. Na katika matukio hayo yote, watengenezaji wa kengele ya Pandora DXL wanapendekezwa kabla ya kutumia AutoRun kuangalia uaminifu wa fixation ya gari.Уквели ни квамба инджини я уендешаджи инапануа увезекано ва кусонга машины, ква хийо нджиа я митамбо я кузуя нафаси я мбину инапасва куанзишва.
Miongoni mwa faida za mfano, wengi wamesema многофункциональность, urahisi wa matumizi ya interface na kujenga ubora. Kwa upande wa msaada wa hiari, pia kuna taarifa nzuri zinazohusiana na uwezekano wa kuunganisha kizuizi cha kati kwenye vifaa vingine vya ubao. Wamiliki на faida я mawasiliano я Pandora DXL 3500 yanatajwa.Mapitio yanasisitiza utulivu wake na radius ya hatua. Ingawa, умбали ва mapokezi unaweza kupunguzwa kulingana na hali ya matumizi ya moduli ya redio.
Ubora wa kujenga pia hauna kusababisha wakosoaji. Mtengenezaji ana uzoefu mkubwa katika maendeleo ya bajeti, lakini vipengele vya juu vya kengele za gari, hivyo masuala ya kuaminika ya kiufundi ni muhimu sana kwa hiyo. Lakini wakati huo huo Pandora DXL 3500 haina kupoteza washindani na katika ergonomics. Wamiliki wanaonyesha kwamba vifaa vinasimamiwa kwa urahisi na kusanidiwa kwa mahitaji maalum.
Кама инавьюонешва на таарифа за вамилики ва толео хили ла кенгеле, куна макоса мачаче. Wao huhusishwa hasa na ukosefu wa njia za ziada za mawasiliano — kwa mfano, GSM. Hata hivyo, модули hii inaweza hiari kuhifadhi Pandora DXL 3500. Mapitio ya uendeshaji wa Autorun yanaonyesha migogoro ya mfumo wa immobilizer. Hii ni tatizo la kawaida la kengele hicho na inapaswa kutatuliwa kwa kufunga kamanda maalum.
Katika sehemu yake, tata hii ni moja ya mapendekezo ya kuvutia zaidi ya mchanganyiko wa kazi.Катика ниче hii, unaweza kupata chaguo na mifumo ya urambazaji, na mifano ambayo inakuwezesha kutumia simu za mkononi kwa mawasiliano. Lakini Alarm Ya Pandora DXL 3500 ina faida kwa namna ya autorun na mkutano wa jumla wa ubora. Джамбо дзинджин ни квамба ватумиаджи венги ванавеза кучанганья алама я бей я юу ква вастани ва 20 000 рублей. Kwa kulinganisha, kengele ya telematics na kazi kamili ya kazi ya kisasa inaweza kununuliwa kwa 25-30,000. Пиа kutakuwa на uwezo ва kupanuliwa katika mfumo huo, на huduma kutoka kwa mtengenezaji katika suala la uteuzi wa njia za maambukizi ya kibinafsi kwa kengele.
Кила ммилики ва гари анатака кулинда гари озеро кутокана на куингилия ква мшамбулиаджи, анахитаджи кенгеле я кисаса, я куаминика я гари. Китуо ча Саути ча Саути кинауза, на пиа хуфанья уфунгаджи ва кенгеле квенье магари я бидхаа зоте. Tunatoa wateja wetu uteuzi mzima wa vifaa: kutoka kwa mifano rahisi ya gharama nafuu kwa mifumo ya kupinga ya wizi yenye ufanisi ambayo inahakikisha kiwango cha juu cha ulinzi.
Kwa wamiliki wengi wa gari, swali lenye ngumu ni uteuzi sahihi wa vifaa vya kinga na kuweka kengele.Бэй хайна дайма куамуа убора на уфаниси ва вифаа вйа купамбана на визи. Айна Я ишара на Мфано Вейк Маалум Лазима Кучагулива Моджа Ква Моджа, Кулингана На Бранд Я Гари, Сифа Я Оперешени Яке На Нафаси Я Джади Маэгешо.
Kwa kituo cha teknolojia ya sauti, uteuzi na ufungaji wa mifumo ya kupambana na wizi sio tatizo. Ватаалам ва китуо ча Устахики хусаидиа кучагуа мфано унаофаа амбао хукутана на махитаджи йоте ялиёпо, на пиа куфанья уфунгаджи ва китааламу ва вифаа вья кинга. Кази йоте инафанива ква кутумия вифаа вья кисаса ква муджибу ва кануни за киуфунди за вазалишаджи.Китуо ча киуфунди ча саути кинатоа дхамана йа вифаа на убора ва кази улиофанива найе.
Utangulizi
Asante kwa kununua mfumo wa kengele ya usalama wa magari P andora DXL.
35OO — Kifaa cha huduma ya usalama wa darasa la premium kilichopangwa kwa ajili ya ufungaji
magari ya muda B-C-D-M-S, na vifaa vya matairi ya data ya digital
mi (inaweza). P. andora DXL 35OO. Maendeleo na viwandani nchini Urusi «na kiwanda cha uzoefu
komagostroy» (Калуга), ambayo ni mmiliki wa hati miliki ya alama ya biashara «P andora.»(Pandora)
katika eneo la Shirikisho la Urusi (Hati ya 408051, 408052).
Bidhaa hii ni matokeo ya kikundi cha wahandisi waliohitimu sana.
uhandisi na ufumbuzi wa teknolojia. Bidhaa hiyo inafanywa kwenye database ya kisasa ya kipengele.
kutumia vifaa vya teknolojia mpya kutoka viongozi wa dunia, ambayo ua ufumbuzi wa dunia.
Катика П. andora DXL 35OO. Vipengele vyote vya uendeshaji wa gari nchini Urusi vinazingatiwa
kuja aina ya joto ya uendeshaji na unyevu, вибрации kuongezeka, ulinzi wa juu
tA kutoka kwa vitendo wai vitendo wafyofa za vya. Kuanzisha Ishara hii ya auto.
лизатия, унавеза кузингатиа радхи куточка ква куумия мфумо; Kuaminika kwake
mali ya usalama na huduma; Миака митату йа дхамана йа мтенгенезаджи ишио на машарти;
мсаада ва худума катика мидзи минги я Уруси на нчи джирани; Uendeshaji
nguvu katika kutatua masuala ya kujitokeza kuhusiana na operesheni na ufungaji wa mfumo,
ilipatikana msaada wa huduma ya mtandao na mstari wa simu ya bure ya bure.
Pandora DXL 35OO ana kanuni ya idhini ya amri ya cryptostic na uni-
алгоритм ya mazungumzo imara na mtu binafsi kwa kila bidhaa encryption muhimu
(angalau bit 128). «Z. avodian. Kuhusu pete za vumbi» Dhamana Watumiaji wa Mfumo huu
sisi ni ulinzi kamili dhidi ya hacking elektroniki katika maisha ya bidhaa.
Katika mfumzo wa katika za vumbi. huo vizuri
katika vipengele vya usalama wa uendeshaji:
— PIN-PIN-PIN или kuondokana na uwezekano wa kupata watu wasioidhinishwa habari kuhusu
kuondolewa kwai dharulin ya garina;
— Uwezo wa kudhibiti lock hood, vitalu vya milango, nk.
— Uwezo wa kuunganisha msimbo wa relay na msimbo wa nguvu;
— Иммобилайзер iliyojengwa immobilizer inaendesha гриб I-Button (TM), kadi za ukaribu;
Uwezo wa kufanya kazi kulingana na kituo cha msimbo wa immobilizers ya kuambukizwa или kutoa
kudhibiti radioles kuzuia wireless, kutekeleza mode «mikono bure» на
алгоритмах wazi.
Mfumo wa usalama una vifaa vyenye mlolongo na mawasiliano ya nchi mbili na kioo kioevu-
rescitor ambayo kwa njia ya juu ya muda halisi huonyeshwa.
Блок Центральный.
Пандора DXL 3500.
Mfumo wa Usalama Pandora DXL 3500. Hii ni kifaa kutoka kwa aina mbalimbali ya kampuni Pandora. ambayo mwaka 2012 ilianza kuboresha bidhaa zao. Kujibu mahitaji yote ya kisasa kwa ulinzi wa gari la kuaminika, Pandora DXL 3500. Ni mfumo wa mazungumzo ya nchi mbili ya maendeleo ya ulinzi wa darasa la juu.
Mchanganyiko unaweza moduli inasaidia magari zaidi ya 300 yaliyo na basi inayofaa.Пиа куна бандари я Лин ambayo inahisisha ushirikiano wa mfumo katika bidhaa za gari.
Mfumo huo una vifaa через акселерометр, я тату, ambayo husajili tilt ya gari, pigo, migongano na hali ya joto. Usanifu Pandora DXL 3500. Imeundwa kwa namna ambayo unaweza kuunganisha seti kubwa ya vifaa vya ziada, kwa mfano: модули GSM / GPRS, иммобилайзер, модули GPS, nk.
Ishara Pandora DXL 3500. Ina matumizi ya nguvu ya chini — tu Ma, ambayo ni mara moja na nusu chini kuliko katika mfano uliopita.
Куаминика ква бидха хийо кутхибитишва на дхамана. Miaka 3. kutoka kwa mtengenezaji. Ni muhimu kutambua kwamba mchakato mzima wa uzalishaji na vipengele vyote hufanywa nchini Urusi, Kaluga, kwenye «chombo cha uzoefu kinachofanya».
Интерфейс Inaweza.
Протокол inaweza kuweka kwa mifano zaidi ya 300 ya magari ya kisasa. Inakua каси я уширикиано ва мфумо катика умеме ва гари, на пиа инарухусу, икива унатака, kudhibiti vigezo mbalimbali vya mashine.
Акселерометр ya axis tatu
Датчик ya mwendo wa hisia hujibu kwa migongano na регистрирует nguvu na mwelekeo wa athari, kurekebisha tukio katika kumbukumbu ya mfumo. Пиа инафанья кази квенье мтеремко (ква мфано, вакати ва кухама). Пиа куна сенсор я джото.
Разъем USB.
Kwenye kizuizi cha kati Pandora DXL 3500. Inapatikana. мини-USB. контакт. Kwa hiyo, unaweza kuunganisha kompyuta binafsi kwenye mfumo. Hii itawawezesha kusimamia kazi za ishara, sasisha протоколы inaweza na kuweka wimbo wa operesheni ya mfumo.
Шифрование ya mazungumzo ya nchi mbili
Teknolojia ya ubunifu ya wahandisi wa Kirusi kulingana na maendeleo ya kijeshi ilifanya iwezekanavyo kuongeza mali ya kinga ya mfumo kwa kiwango cha juu. Шифрование и mazungumzo на криптовалюту, что вы можете использовать, взломав электроники Pandora DXL 3500. .
Набор проводов Pandora DXL 3500.
