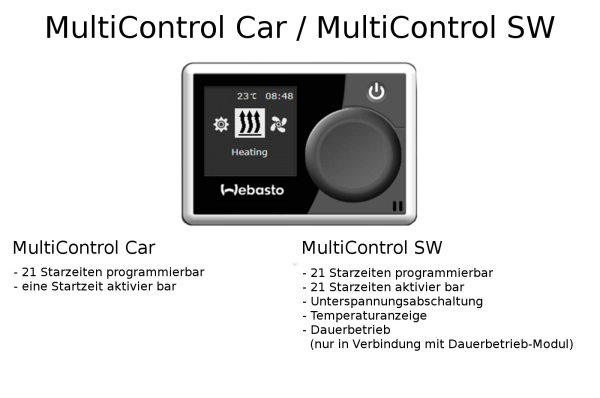

Инструкция вебасто мультиконтроль: Webasto MultiControl Car Таймер

Таймер MultiControl — Таймер MultiControl Car для управления жидкостными подогревателями Thermo Top Evo

Первое включение, расшифровка кодов неисправностей, сброс блокировки отопителя.

Первое включение MultiControl Car

При первом включении пульта управления выдаётся сообщение об отсутствующих настройках/конфигурации отопителя

Настройка MultiControl Car на совместную работу с Thermo Top Evo

Одновременно нажать удерживать нажатыми 3 секунды ручку управления («колесико») 6 и кнопку быстрого старта.

Выбор отопителя

После появления меню выбора подогревателя выбрать подогреватель Thermo Top Evo и нажать на «колесико».

Настройка Даты

Выбрать «колесиком» текущий день недели и нажать на него

Настройка времени

Установить текущее время

Статусная индикация

Статус отопительного прибора отображается с помощью цветной подсветки кнопки мгновенного пуска.

Статус/подсветка СИД

Режим прогрева	ЗЕЛЕНАЯ	Непрерывная
Режим вентиляции	ГОЛУБАЯ	Непрерывная
Отопительный прибор выключен – элемент системы управления активируется	БЕЛАЯ	Непрерывная
Ошибка – режим прогрева не работает	КРАСНАЯ	Мигает
Режим прогрева запрограммирован – элемент системы управления в состоянии покоя*	ЗЕЛЕНАЯ	Мигает
Режим вентиляции запрограммирован — элемент системы управления в состоянии покоя*	ГОЛУБАЯ	Мигает

* Если в течение 60 сек. пользователь не выполнит ввод данных с помощью блока управления и отопительный прибор выключен, блок управления переходит в состояние покоя (индикация и СИД гаснут).

Отображение ошибок таймера Мультиконтрол и отопителя вебасто

Если во время работы отопителя возникает неисправность, то он выдаёт на дисплей таймера код ошибки Возникшая ошибка выводится на дисплей таймера в виде Txx (ошибки таймера) или Fxx (ошибки подключенного подогревателя), а также сигнализируется красным мигающим светодиодом 5 Кроме того, ошибка сохраниться в памяти таймера. Для просмотра памяти ошибок необходимо перейти в меню «Настройки»/«Settings» раздел «Инф. о неисправности»/«Error information» Если ошибок нет, то на дисплее отобразится «ОК MultiControl»

Сброс блокировки Thermo Top Evo (термо топ ево)

При возникновении некоторых ошибок или их многократном повторении отопитель Thermo Top Evo переходит в режим блокировки. Блокировка отопителя является специальным режимом его работы. Блокировка включается, если система самодиагностики отопителя фиксирует неисправность (одну или несколько), дальнейшая работа с которыми может быть небезопасна, как для самого отопителя, так и для транспортного средства, на котором отопитель установлен. Сама по себе блокировка не является неисправностью, а является следствием одной или нескольких неисправностей. Причем, причина неисправности может быть совсем не в отопителе.

Для сброса блокировки Thermo Top Evo (термо топ ево)

Нажать кнопку быстрого старта 5

В течение 10 секунд после этого извлечь из колодки в подкапотном пространстве предохранитель F1 – 20A (желтый)

Через 10 секунд вставить предохранитель обратно

Произвести пробный запуск подогревателя, нажав кнопку быстрого старта 5

Если в процессе запуска/работы отопителя вновь будет зафиксирована ошибка, она будет отражена на дисплее таймера

Собственные ошибки MultiControl Car

Код ошибки	Ошибка	Описание ошибки	Устранение неисправностей
Ted	Высокое напряжение	Питающее напряжение больше 36 В	Проверьте электрику автомобиля
Te3	Неисправна подсветка дисплея		Свяжитесь с сервисной службой
Te4	Неисправен светодиодный индикатор состояния		Свяжитесь с сервисной службой
Te5	Ошибка датчика температуры	Неисправен температурный датчик пульта Multi-Control/SmartControl	Свяжитесь с сервисной службой
Te6	Ошибка датчика температуры на W-шине	Невозможно правильно прочитать температуру с внешнего датчика (W-шина)	Проверьте подключение. При необходимости замените датчик
T5d	Ошибка температурного датчика UniBox	Невозможно правильно прочитать температуру с внешнего датчика, подключенного к UniBox	Проверьте подключение. При необходимости замените датчик
T12	Нарушение связи на W-шине		Проверьте подключение
Te7/Te8	Flash	Неудачное чтение/запись в/на внутреннюю память	Свяжитесь с сервисной службой
Tea	Неправильный ответный сигнал от отопителя (ST)		Проверьте подключение
Tec	Заедание ручки управления	Ручка управления нажата дольше 10 секунд	Свяжитесь с сервисной службой
T46к	Высокий ток/короткое замыкание на выходе SAU1	Ток больше 500 мА	Проверьте подключение. Убедитесь, что потребители на выходе SAU1 не требуют ток более 500 мА
T49	Высокий ток/короткое замыкание на выходе SAU2	Ток больше 20 мА	Проверьте подключение. Убедитесь, что выход подключен только к соответствующему отопителю
Te0	Пониженное напряжение	Питающее напряжение ниже установленного техником значения	Зарядите аккумуляторную батарею и проверьте электрику автомобиля
T84	Низкое напряжение	Питающее напряжение меньше 8 В	Зарядите аккумуляторную батарею и проверьте электрику автомобиля
Te1	Низкая/высокая температура окружающей среды	Температура окружающей среды вне рабочего диапазона -20 °C … +70 °C	Ошибка исчезает автоматически, когда температура возвращается в допустимые пределы -20°C . .. +70°C
Teb	Ошибка RTC	Сбросились настройки внутреннего чипа времени MultiControl/SmartControl	При перерыве в электропитании более 8 минут: заново введите день и время. Если ошибка появляется без сбоев электропитания: обратитесь в сервисную службу
Tee	Неисправный выходной транзистор в MultiControl/SmartControl	Неисправный выходной транзистор в MultiControl/SmartControl	Свяжитесь с сервисной службой

Ошибки при подключенном через W-шину отопителе TT-Evo

Код ошибки (HEX)	Расшифровка кода	Дополнительная информация по ошибке
01	Ошибка блока управления	Неисправен блок управления, офф-лайнпрограммирование не выполняется\или неисправен датчик температуры ОЖдатчик неисправен
02	Нет запуска	После повторной попытки запуска горение не зафиксировано
04	Повышенное напряжение	Напряжение питания слишком долго превышало пороговое значение
05	Преждевременное распознавание пламени	Датчик пламени сигнализирует о наличии пламени до фазы горения
06	Перегрев подогревателя	Сработала защита от перегрева
08	Короткое замыкание в цепи насоса-дозатора	Замыкание на массу в цепи насоса-дозатора
0B	Короткое замыкание циркуляционного насоса	Замыкание на массу в цепи циркуляционного насоса/или перегрузка мотора
10	Короткое замыкание клапана переключения ОЖ	Замыкание на массу в цепи клапана переключения ОЖ
11	Неправильно запрограммированный блок управления	Неверный параметр блока управления или неправильно установленный отопитель (относительно вида топлива)
12	Сбой связи по W-шине	Неисправность шины или ошибка протокола
13	Короткое замыкание в штатном вентиляторе автомобиля	Короткое замыкание или повышенный ток в цепи зелено-белого провода
15	Нагнетатель воздуха для горения заблокирован	Нагнетатель воздуха для горения не может вращаться
19	Короткое замыкание в цепи штифта накала	Замыкание на массу в цепи штифта накала
1B	Короткое замыкание датчика перегрева	Замыкание на массу в цепи датчика перегрева
2D	Неисправность в цепи нагнетателя	Скорость вращения нагнетателя воздуха ниже необходимого значения
2E	Неисправность в цепи штифта накала	Сопротивление штифта накала находится вне допустимых значений
2F	Обрыв пламени	Пламя погасло в процессе подогрева. Выполняется повторная попытка запуска
37	Слишком высокая температура ОЖ при первом вводе в эксплуатацию	Дополнительная информация недоступна
38	Первая попытка запуска неудачная	Дополнительная информация недоступна
39	Первая попытка запуска неудачна – нет повторного запуска	Дополнительная информация недоступна
3A	Короткое замыкание в шине W-Bus / LIN-Bus	Дополнительная информация недоступна
3C	Внутренняя ошибка блока управления 60	Дополнительная информация недоступна
3D	Внутренняя ошибка блока управления 61	Дополнительная информация недоступна
3E	Внутренняя ошибка блока управления 62	Дополнительная информация недоступна
3F	Загружено неправильное программное обеспечение	Дополнительная информация недоступна
40	Обрыв штифта накала	Обрыв цепи штифта накала
4C	Высокое напряжение при защите компонентов	Произошло отключение для защиты внутренних компонентов по причине экстремально высокого напряжения питания
4E	Специальная ошибка 3	Дополнительная информация недоступна
81	Ошибка контрольной суммы EOL	Ошибка контрольной суммы EOL
82	Нет запуска в тестовом режиме	Нет запуска в тестовом режиме
83	Обрыв пламени	Количество обрывов пламени в процессе горения превысило значение счетчика FAZ (значение счетчика записано в EEPROM)
84	Пониженное напряжение	Напряжение питания слишком долго было ниже порогового значения
86	Слишком высокая температура ОЖбез процесса горения	Ошибка записывается если температура ОЖ превысит 145 °C в регулировочной паузе
87	Постоянная блокировка отопителя	Включилась постоянная блокировка отопителя. Сбросить блокировку и произвести попытку включения отопителя

Webasto Thermo Top Evo 5 (бензин)

Предпусковой подогреватель Webasto Thermo Top Evo — последняя разработка компании Webasto (Вебасто) обладает существенно меньшими габаритами, чем предыдущие модели, что позволяет устанавливать подогреватель в современные автомобили с предельно плотной компоновкой подкапотного пространства. Инженерам удалось уменьшить не только габаритные размеры, но и сократить потребление топлива на 30% по сравнению с отопителями предыдущей серии.

• Размер подогревателя: длинна 21,8 см. ширина 9,1 см. высота 14,7 см.
• Потребляемая мощность: 15-33Вт. (частичная/полная нагрузка)
• Расход топлива: 395-705 мл./час (частичная/полная нагрузка)

Зачем нужен? Для подогрева двигателя перед запуском и для прогрева салона автомобиля. Может работать при -40с, может работать при включенном двигателе, догревая охлаждающую жидкость до рабочей температуры.

Как работает? В камеру сгорания подается топливо из бака автомобиля, тепло от горения собирается теплообменником, в котором циркулирует охлаждающая жидкость двигателя, тепло в салон поступает от радиатора печки автомобиля

Как использовать? Включать перед поездкой на машине за 10 — 60 минут до выезда. Время работы зависит от температуры воздуха, мощности подогревателя, и объема двигателя автомобиля.

Как запускать? С помощью органов управления выбирайте таймер, пульт ДУ или GSM модуль. Не входят в комплект поставки

Что в комплекте? Подогреватель поставляется с монтажным комплектом, который подходит на большинство автомобилей. Состав комплекта поставки можно найти на нашем сайте

Как установить? Установка подогревателя занимает в среднем 8 н/часов, в зависимости от модели автомобиля. Подробную инструкцию можно найти на нашем сайте.

Объем двигателя	от 2х до 5 литров
Тепловая мощность	5 кВт
Напряжение	12В. автономка
Тип топлива	Бензин
Производитель	Webasto
Страна происхождения	Германия
Подходящие модели автомобилей	BMW, Ford, Audi, Honda, Hyundai, Kia, Mazda, Mercedes-Benz, Mitsubishi, Nissan, Renault, Skoda, Toyota, Volkswagen, Acura, Infiniti, Lexus, Subaru, Suzuki, Cadillac, Chevrolet, Chrysler, Dodge, Lada (ВАЗ), ГАЗ, ТагАЗ, УАЗ, Opel, Porsche, Daewoo, SsangYong, Alfa Romeo, Citroen, Fiat, Jaguar, Land Rover, Mini, Peugeot, Rover, Saab, SEAT, Volvo
Вес	8 кг

Теги: webasto evo 5 Evo 5 бензин купить webasto Evo 5 купить webasto вебасто 5кВт бензин предпусковой подогреватель бензиновая вебасто -цена вебасто +на бензиновый двигатель -цена thermo top evo 5 купить -webasto thermo top 5 -evo -webasto thermo top evo 5 -webasto -бензин -купить -отопитель -цена thermo top evo 5 бензин -webasto thermo top evo 5 цена -webasto webasto thermo top 5 -evo webasto thermo top evo 5 -gsm -бензин -купить -цена webasto thermo top evo 5 бензин -купить -цена webasto thermo top evo 5 купить -бензин

Средняя оценка покупателей: (1) 5. 00 из 5 звезд

1
0
0
0
0

• Webasto Thermo Top Evo 5 (бензин)

  ВИталий 8 ноября 2016 06:56

  Webasto Thermo Top Evo 5 (бензин)
  Заказывал на этом сайте, очень сильно пугала эта трубка прыгающая не внушая доверия типа прям сразу перезвонят, решил в очередной рас рискнуть И вуаля мне перезвонил Владимир, все с ним решили с товаром, но самое главное моя цель была что бы я деньги уплатил на месте в Новосибирске и при этом смог сначала посмотреть что действительно упаковка была упакована на заводе и все скобы на месте, заказывал сразу подогреватель , мультиконтроль с дисплеем , и пульт отдельно, и отправка была компанией СДЕК я очень был доволен получил уже на 3-тий день, все проверил все на месте. А этот отзыв оставил уже через 8 дней как все сам установил и проверил , ОЧЕНЬ ДОВОЛЕН все заработало. Покупайте не бойтесь все проверенно;)Реально цены самые низкие которые я нашел:)

Посмотрите 1 отзыв о Webasto Thermo Top Evo 5 (бензин)
