Содержание статьи:

1. Функционал брелка дистанционного управления для разных версий системы
2. Обозначения кнопок и иконок
3. Руководство по применению
4. Эксплуатация пульта дистанционного управления
5. Как записать брелок в память Tomahawk 9010
6. Перепрограммирование функций
7. Запуск и отключение режима охраны
8. Запуск режима охраны без звука
9. Блокировка/разблокировка дверей при заведенном автомобиле
10. Режим иммобилайзера
11. Дистанционное включение и отключение двигателя
12. Прогрев мотора до нужной температуры
13. Дистанционное открывание багажника
14. Замена батарейки брелка пейджера
15. Как сбросить настройки
16. Что делать, если брелок не работает
17. Обзор моделей
18. TW-9010
19. CL500-700
20. 8.1, Z-3, TZ-7010
21. TW-9020
22. LR-950LE
23. TW-9030

Сигнализация tomahawk – система для защиты вашего автомобиля от взлома. Имеет ряд функций, позволяющих настроить автомобиль под себя и частично управлять с коммуникатора.

Сейчас сигнализация томагавк 9010 – благодаря плавной регулировке, функционалу и удобному управлению – может помочь даже при грамотно спланированном взломе.

Функционал брелка дистанционного управления для разных версий системы

Модель 9010 является базовой и в нем собраны основные функции:

• дистанционный запуск мотора с пульта или по запланированному таймеру, который программируется самим водителем;
• самодиагностический протокол;
• вызов автовладельца, при срабатывании системы защиты.

Чтобы защитить машину от «интеллектуального взлома», встроена функция антисканирования и антиграббера.

В версии 9020 пультом контролируется датчик двухуровневого питания, который обеспечивает автоматический запуск при наличии обездвиживателя. То есть, даже отключив клеммы от аккумулятора, сигнализация не отключается.

Серия 9030 может управляться с увеличенной дистанции до 1200 метров.

Z3 может дистанционно блокировать мотор и открывать багажный отсек. 7000 обладает системой самопоиска автомобиля и включать защитный режим при попытке нападения.

Обозначения кнопок и иконок

Кнопки имеют следующие назначения:

1. Единичное нажатие на клавишу обеспечивает включение стандартного режима охраны автомобиля. Если нажать еще один раз и зажать на 5 секунд, отключатся оповещения. Двойной нажим активирует датчик ударов. При включенном зажигании, тап по клавише заблокирует двери. Обозначается символом ключа.
2. Единичный клик отключает стандартный охранный режим. Зажав на 5 секунд, вы включите звуковые оповещения. При включенном зажигании, двойное нажатие разблокирует двери. При случайном срабатывании режима тревоги, единичное нажатие отключит звук. На нее нанесен рисунок замка.
3. Однократное нажатие включает режим самопроверки. Каждый датчик проверяется в принудительном порядке. Длительное нажатие программируется самостоятельно водителем. На него вы можете повесить любую функцию, предоставленную программным обеспечением. Имеет рисунок открытого багажника.
4. Есть на всех пультах. На ней изображен беззвучный режим.
5. Присутствует только на главном блоке и пиктограммой «F».

Брелок оборудован стандартными значками:

• заряд батареи;
• уровень сигнала;
• время.

Кроме этого, есть системные ярлычки, которые показывают состояние автомобиля:

• Закрытый замок – автомобиль находится под охраной;
• Открытый – охранный режим отключен;
• Открыт багажный отсек – багажник открыт;
• Молот – сработал ударный датчик;
• Из трубы выходит дым – двигатель находится в рабочем режиме;
• Ключ – происходит сервисное обслуживание.

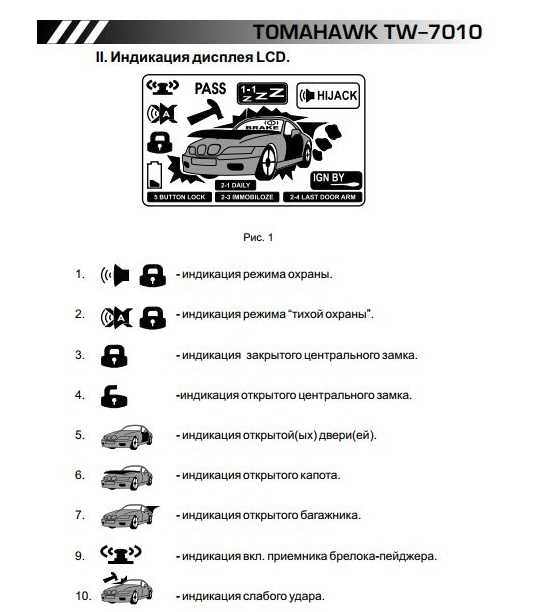

Назначение значков в соответствии с пиктограммой.

1. Включение двухканальной связи.
2. Включение двигателя внутреннего сгорания, в соответствии с выбранным температурным режимом.
3. Вызов автовладельца.
4. Антиограбительный режим.
5. Показатель механического воздействия на кузов.
6. Двигательный отсек открыт.
7. Ручной тормоз отключен.
8. Активирована тихая сирена или отключен звук.
9. Центральный замок включен или отключен.
10. Открыты двери машины.
11. Включен виброрежим.
12. Активен режим «Валет».
13. Индикация заряда аккумулятора.
14. Запущен мотор.
15. Багажник не заперт.
16. Индикатор температуры.
17. Текущее время.
18. Включен таймер удаленного запуска ДВС.
19. Включен будильник.
20. Пуск силовой установки.
21. Сохранение заряда батареи в брелке.
22. Расположение коммуникатора в зоне досягаемости.

Руководство по применению

Инструкция по применению поможет сориентироваться в решении первых проблем с устройством.

Эксплуатация пульта дистанционного управления

Как записать брелок в память Tomahawk 9010

Томагавк tz 9010 позволяет одновременно использовать несколько брелков, которые постепенно добавляются в систему

. Прописать брелок можно по инструкции:

1. Включить зажигание автомобиля. Это система безопасности для понимания, кто пытается записать новое устройство.
2. Нажмите и зажмите кнопку Override.
3. Система издаст четыре звуковых сигнала. Так происходит подтверждение включения режима добавления.
4. На брелке зажмите К4 и 3, пока не услышите подтверждающий звуковой сигнал.
5. Выйдите из системы, просто не трогая коммутатор 10 секунд.

Помните, что томагавк tz 9010 позволяет добавить только четыре брелока. Если вы попытаетесь записать пятый – удалиться первый. Это аппаратное ограничение и обойти его невозможно.

Перепрограммирование функций

Некоторые функции возможно программировать самостоятельно. В tomahawk tw 9010 программирование осуществляется по инструкции.

Для настройки времени, нажмите F:

1. Однократно. Настройка минут.
2. Двукратно. Меню настройки будильника.
3. Трехкратно. Включение подменю для регулировки минут.
4. Четырехкратно. Включение или выключение будильника.
5. Пятикратно. Настройка таймера.
6. Шестикратно. Выставление минут в таймере.
7. Семикратно. Активация и деактивация таймера.

Запуск и отключение режима охраны

Чтобы поставить автомобиль на охрану, нужно сделать одно нажатие по первой кнопке. После этого нужно дождаться короткого звукового сигнала и блика габаритов. Такая реакция происходит, если нет проблем с машиной.

В случае, если вы услышали три звуковых сигнала сирены, значит одна из дверей не закрыта или машина не поставлена на ручной тормоз. После устранения препятствия, система автоматически установится на режим охраны.

Чтобы выйти из этого режима, стоит еще один раз нажать на первую кнопку. Последует два блика габаритами и два сигнала сирены (только если не был включен беззвучный режим).

Запуск режима охраны без звука

Для этого нужно зажать четвертую кнопку. Машина оповестит вас сиреной, а на брелоке отразится значок активации режима без звука.

Блокировка/разблокировка дверей при заведенном автомобиле

Если двигатель работает, то однократное нажатие на первую кнопку заблокирует двери. При этом на пульте будут отображаться соответствующие значки.

Режим иммобилайзера

Иммобилайзер автоматически активируется при выключении зажигания через 30 секунд. Чтобы его отключить – нажмите на К1 один раз.

Дистанционное включение и отключение двигателя

Функция удобная тем, что сразу после посадки в автомобиль, вы можете ехать на работу. Особенно актуально в холодных регионах, где температура зимой падает до – 30. Дизельные двигатели требуют прогрева более пяти минут.

Чтобы запустить двигатель дистанционно, вам потребуется зажать кнопку 2. Если все произошло без проблем, габариты трехкратно моргнут. Сирена издаст аналогичное количество звуковых сигналов. На дисплее коммутатора появятся соответствующие значки. После этого включается автоматический таймер, отсчитывающий заданное водителем время. Если по его истечению вы не поедите – двигатель самостоятельно отключается.

Если вы не успеваете одновременно нажать тапом по клавишам 1 и 2, вы продлите период работы на пять минут. Всего допускается отдалять период на двадцать минут.

Чтобы функция стала доступной, нужно соблюсти следующие плавила:

• Зажигание должно быть выключено;
• Отсек капота закрыт;
• Включен ручник;
• КП в нейтральном положении.

Прогрев мотора до нужной температуры

В системе томагавк tz 9010 присутствует датчик температуры, расположенный внутри салона. Его задача в фиксации климатического режима, который в дальнейшем можно будет запускать дистанционно.

Чтобы активировать прогрев до нужной температуры, нужно одновременно нажать клавиши 3 и 2. После этого начнется постепенное прогревание.

Система даст вам знать о включении режима с помощью блика габаритами и звуковым сигналом. На дисплее пульта появится соответствующий значок. Деактивация же оповещается с помощью двойного блика и звукового сигнала. Пейджер проиграет короткую мелодию и изменится значок. Лучше смотреть видео по настройке.

Дистанционное открывание багажника

Нажмите на пятую кнопку и дождитесь трех сигналов сиреной.

Замена батарейки брелка пейджера

Брелок-пейджер оборудован умной технологией определения заряда батареи. Он показан соответствующим значком на панели. Если он подал сигнал – обязательно нужно произвести замену. В ближайшее время он отключится. Чтобы произвести установку, следуйте tomahawk tw 9010 инструкция

1. Откройте заднюю крышку коммутатора;
2. Извлеките элемент питания;
3. Нажмите К3, на которой изображен багажный отсек;
4. Установите новую батарейку;
5. Закройте крышку;
6. Нажмите на третью клавишу еще раз.

Как сбросить настройки

В некоторых случаях при программировании могут появиться неисправности. По итогу, пользоваться томагавк tz 9010 станет некомфортно. Это может быть внезапно включившийся автозапуск, сбой времени, случайные срабатывания предварительного включения двигателя.

Для томагавк 9010 инструкция по эксплуатации предлагает следующую последовательность для сброса:

1. Поставьте зажигание в положение «Вкл».
2. Десятикратно нажмите на клавишу Override.
3. Выключите зажигание. Автосигнализация издаст десять коротких гудков.
4. Еще раз нажмите на клавишу Override – послышится звук сигнализации.
5. Нажмите К5.
6. Еще раз поверните ключ зажигания – сирена издаст пять гудков.

Во время сброса нельзя медлить. Пропустив пункт или замедлив, система сбросит ваши действия и придется повторять все этапы.

Что делать, если брелок не работает

Если сигнализация с автозапуском не работает, несмотря на клики по клавишам – это признак неисправности. Ниже представлены рекомендации, что делает в таком случае:

• Полярность батарейки. Часто автовладельцы неправильно устанавливают элемент питания, что приводит к неработоспособности брелка. Чтобы исправить дефект, воспользуйтесь инструкцией по замене батарейки и поменяйте полярность.
• Накопительный элемент сел. Внимательно следите за датчиком заряда батареи. В случае, если он показывает малый заряд – ее нужно срочно менять. При снижении емкости, коммуникатор может хуже работать, сигнал передается через раз. В случае проникновения в машину, вы можете не получить оповещения от системы безопасности.

• Окислы. Корпус изготовлен без технологии водоизоляции, поэтому внутрь может попадать влага и жидкость. Чтобы проверить – разберите брелок. Осмотрите внутренние узлы на предмет окисления (они имеют зеленоватый или белый цвет). Если вы их обнаружили, следует отчистить их ватными палочками или салфетками. Если «насухую» окислы не удаляются, потребуется растворитель. Для пульта подойдет медицинский спирт, средство для мытья окон или бензин «калоша». Если дефект не ушел – прозвоните контакты мультиметром. Вероятно, оборван контакт.
• Нестабильная работа и плавающая неисправность говорит о внутренних повреждениях. Они могут появляться при падениях и ударах корпуса. Разберите брелок и осмотрите кварц – самая поражаемая часть коммуникатора. Если он отпаялся – нужно припаять его на место. Не используйте активные флюсы – лучше подойдет нейтральная канифоль. Он прокладывается через термопасту.

• Клавиши залипают. Если кратковременное нажатие расценивается, как длительное – проблема в залипании кнопок. При попадании грязи и жира с рук, происходит закупорка ходового паза. Возьмите спиртовой раствор и пройдитесь салфетками по кнопкам с умеренным нажимом. Можно воспользоваться зубной щеткой. При серьезных загрязнениях потребуется вскрытие корпуса и чистка изнутри.
• Неисправность может быть внешней. Передача сигнала затруднена, если рядом есть серьезный источник электромагнитных полей, создающий помехи. Такое наблюдается рядом с аэропортами, заводами, линиями электро-передач. После покидания зоны помех дефект исчезнет без ремонта.


В остальных случаях рекомендуется обратиться в сервисный центр для полной диагностики и последующего ремонта.

Обзор моделей

Моделей в серии много. Поэтому перед покупкой нужно ознакомиться со всеми вариантами. Каждая сигнализация разработана под конкретные задачи и имеет определенный набор программного обеспечения.

TW-9010

Младшая модель в серии, недорогая и удобная для базовой защиты автомобиля. Несмотря на цену, предлагает полный набор функций для контроля и защиты машины. Возможна дистанционная блокировка всех дверей. Предусмотрено включение аварийной защитной системы. Не боится сканера и граббера, так как оборудована глушилкой. Водитель с транспортом всегда находится на связи и может контролировать ее состояние из дома, работы или кафе.

CL500-700

Модели без обратной связи. Если требуется просто надежная система для защиты от взломщиков – подойдет СЛ серии 700 и 500. Работают при любых условиях, не боятся взлома с помощью грабберов.

8.1, Z-3, TZ-7010

Наиболее популярные модели, благодаря большому набору аксессуаров и полноценной обратной связи. Вы можете следить за состоянием автомобиля на расстоянии до 1000 метров. То есть, можно смело оставлять транспорт на парковке возле работы, дома, кино. Много сопутствующей продукции, упрощающей работу с машиной.

TW-9020

Среднеклассовое устройство, имеющее стандартный набор функций. Дополнительной функцией является включение двигателя на расстоянии. Полезно для дизельных моторов или для автомобилей на стоянке. В комплекте идет два брелка, один из которых имеет жидкокристаллический экран. Система удобная для семейного транспорта. Любима за простую инструкцию. Неопытный водитель, ни разу не пользующийся устройствами защиты, сможет самостоятельно установить и запрограммировать коммуникатор. Сигнализация сама вас предупредит, если вы оставили дверь открытой.

LR-950LE

Сигнализация для суровых и лютых зим. Имеет полный набор функций, в том числе и дистанционный прогрев двигателя, управление освещением в салоне, включение аварийного режима, 2-шаговое открытие двери, виброоповещение и положение стояночного тормоза.

TW-9030

Премиум-модель, с широким набором функций. Обладает всеми функциями, которые были представлены в младших моделях. Дополнительно происходит ежесекундный контроль за состоянием автомобиля, на случай экстренной тревоги.

Руководство пользователя для Tomahawk TW-9010

Страница 1 из 41

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ И ИНСТРУКЦИЯ ПО УСТАНОВКЕ АВТОСИГНАЛИЗАЦИЯ TOMAHAWK TW-9010 Новые версии инструкций ищите на сайте http://intorg.ru

Страница 2 из 41

TOMAHAWK TW-9010 СОДЕРЖАНИЕ 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 1. 2. 3. 4. 5. 6. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Основные функции системы Брелоки дистанционного управления Функции ЖКИ Постановка в охрану

Страница 3 из 41

TOMAHAWK TW-9010 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1. Основные функции системы ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] ] 5-ти кнопочный программируемый 2-х сторонний брелок с ЖКИ. Подсветка ЖКИ. Режим вибрации. Антисканер. Антиграббер. Программируемые брелоки (до 4 шт.) Визуальное и звуковое

Страница 4 из 41

TOMAHAWK TW-9010 2. Брелоки дистанционного управления. F ЖКИ Рис. 1 Светодиод TOMAHAWK ® Рис. 2 Подробнее об автосигнализации TOMAHAWK TW-9010 на сайте http://intorg.ru 3

Страница 5 из 41

TOMAHAWK TW-9010 3. Функции ЖКИ T CALL SAVE 24H AM PM E ZZ ! BRAKE Рис. 3 4 1. — индикация режима охраны. 2. — индикация режима “тихой охраны”. 3. — индикация закрытого центрального замка. 4. -индикация открытого центрального замка. 5. — индикация открытой(ых) двери(ей). 6. — индикация открытого

Страница 6 из 41

TOMAHAWK TW-9010 9. T 10. 11. 12. — индикация нахождения в зоне действия. SAVE CALL 13. 14. — индикация работы приемника и передатчика брелокапейджера. — индикация экономичного режима питания. — индикация “вызова водителя”. — индикация режима прогрева двигателя по заданной температуре. 24H —

Страница 7 из 41

TOMAHAWK TW-9010 21. ! BRAKE — индикация выключенного ручного тормоза. 22. — индикация заведенного двигателя. 23. — индикация уровня батареи. 24. — индикация включенного таймера. 25. — индикация включенного будильника. 26. 27. AM PM — часы. E — единицы измерения температуры (С или F) 4. Постановка

Страница 8 из 41

TOMAHAWK TW-9010 кнопку 1 раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в режим охраны, двери закроются. На дисплее брелока-пейджера отобразятся иконки и . Также Вы можете включать и выключать этот режим в то время, когда а/м находится в режиме охраны. 6. Автопостановка и

Страница 9 из 41

TOMAHAWK TW-9010 можете открывать и закрывать двери. На дисплее брелока-пейджера отображаются иконки и соответственно . 10. Двушаговое открывание дверей или 3-й канал Эти функции недоступны одновременно! Воспользуйтесь таблицей программирования для выбора одной из них. 1. Выбрана функция

Страница 10 из 41

TOMAHAWK TW-9010 увеличено с помощью одновременного нажатия кнопок и , по 5 мин после каждого нажатия до 20-ти минут максимум. На дисплее брелокапейджера отображается время, оставшееся до глушения двигателя. ВНИМАНИЕ! Дистанционный запуск двигателя не может быть осуществлен в случае, если: 1. Рычаг

Страница 11 из 41

TOMAHAWK TW-9010 (см. таблицу программирования). Для отключения этой функции необходимо нажать кнопки и . Парковочные огни вспыхнут 2 раза, система издаст 2 “ЧИРПа”, подтверждая отключение функции. На дисплее брелока-пейджера исчезнет иконка , прозвучит мелодия. Примечание: Автоматический прогрев

Страница 12 из 41

TOMAHAWK TW-9010 17. Дистанционное открывание багажника Для дистанционного открывания багажника необходимо нажать и удерживать кнопку . Парковочные огни вспыхнут 3 раза, подтверждая открывание багажника. На дисплее брелока-пейджера появится иконка . ВНИМАНИЕ! Эта функция требует дополнительного

Страница 13 из 41

TOMAHAWK TW-9010 удар), парковочные огни вспыхивают 6 раз, сирена издает 3 “ЧИРПа”. На дисплее брелока-пейджера появится иконка , прозвучит мелодия. При срабатывании основной зоны датчика удара (сильный удар), система включит режим тревоги на 25 сек. На дисплее брелока-пейджера появится иконка ,

Страница 14 из 41

TOMAHAWK TW-9010 сирена издаст 4 “ЧИРПа”, подтверждая включение режима “Valet”. На дисплее брелока-пейджера появится иконка ZZ , прозвучит мелодия. В этом режиме доступны только сервисные функций системы, такие как: дополнительные каналы, поиск а/м, вызов водителя, и др. Так же доступны: функция

Страница 15 из 41

TOMAHAWK TW-9010 “ЧИРПами” сирены и вспышками светодиодного индикатора: 1 “ЧИРП” и вспышка — функция включена 2 “ЧИРПа” и вспышки — функция выключена 7. Выключите зажигание. ПРИМЕЧАНИЕ: Если была активирована функция ежедневного автозапуска, двигатель будет заведен сразу после выключения зажигания.

Страница 16 из 41

TOMAHAWK TW-9010 после аварийной постановки или снятия с охраны. 28. Подготовка дистанционного запуска для а/м с механической коробкой передач Для того, чтобы обеспечить возможность дистанционного запуска а/м с механической коробкой передач необходимо, чтобы рычаг переключения передач находился в

Страница 17 из 41

TOMAHAWK TW-9010 (1 “ЧИРП” для первого брелока, 2 “ЧИРПа” для второгоа, 3 “ЧИРПа” для 3-го и 4 “ЧИРПа” для четвертого) 6. Система автоматически выйдет из режима программирования брелоков если не будет получать сигналов с брелоков в течение 6-ти сек ВНИМАНИЕ! Все брелоки не прошедшие процедуру

Страница 18 из 41

TOMAHAWK TW-9010 32. Режим программирования Для входа в режим программирования выполните следующие действия: 1. Включите зажигание (двигатель не должен быть заведен) 2. Нажмите кнопку “Override” 6 раз 3. Выключите зажигание (подтверждение входа в режим программирования — 6 “ЧИРПов” сирены)

Страница 19 из 41

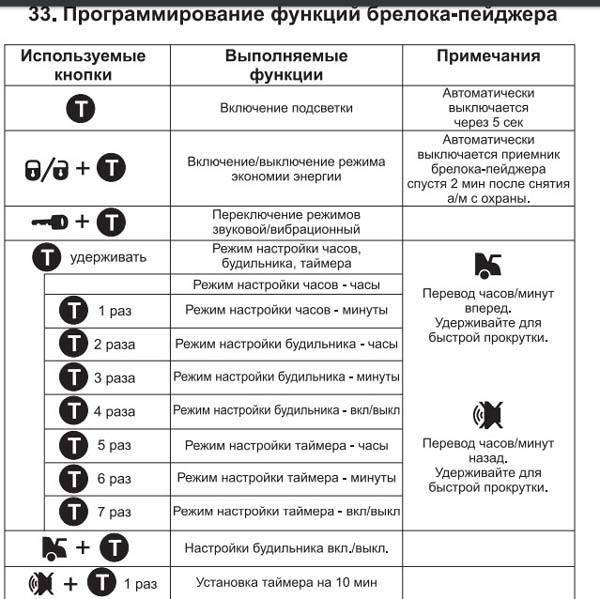

TOMAHAWK TW-9010 33. Программирование функций брелока-пейджера Используемые кнопки Выполняемые функции F Включение подсветки F + F Включение режима экономии энергии + F Переключение режимов звуковой/вибрационный Режим настройки часов, будильника, таймера удерживать Режим настройки часов — часы F 1

Страница 20 из 41

TOMAHAWK TW-9010 34. Таблица программирования Кол-во нажатий Подтверкнопки ждение “Override” 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз 7 раз 8 раз 9 раз 10 раз 11 раз 12 раз 13 раз 14 раз 15 раз 16 раз Описание функции Время до глушения двигателя после дистанцион1К “ЧИРП” ного запуска (мин) Заданная

Страница 21 из 41

TOMAHAWK TW-9010 35. Описание программируемых функций 1. Время, отведенное для работы двигателя после дистанционного запуска: 5/10/15/20 мин. 2. Температура двигателя, при которой включается автоматический прогрев двигателя (если функция активирована): -5/-10/-20/-30 0С. 3. Время работы стартера

Страница 22 из 41

TOMAHAWK TW-9010 необходимости повторного проведения процедуры. 5. Длина импульса активации 2-го дополнительного канала: 0,8/10/30/постоянный. 6. Время длительности импульса сирены (клаксона): 100/10/15/20 мс. 7. Включение/выключение провода IGN 2 (см. схему подключения) и автозакрывание дверей при

Страница 23 из 41

TOMAHAWK TW-9010 соответственно. Вариант 2 — Двери запираются автоматически через 10 сек после включения зажигания и отпираются сразу после выключения зажигания. Вариант 3 — Двери запираются автоматически через 30 сек после включения зажигания и отпираются сразу после выключения зажигания. 12.

Страница 24 из 41

TOMAHAWK TW-9010 ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1. Основные принципы установки Охранный комплекс TOMAHAWK TW-9010 имеет классическую схему подключения. Прежде всего перед началом инсталляции отключите бортовое питание а/м (отсоедините «-» клемму аккумулятора). Для выбора мест установки блоков охранной

Страница 25 из 41

TOMAHAWK TW-9010 рекомендуется пропаять. 3. Соединение проводов Силовой разъем дистанционного запуска 6 PIN 1. Черно-желтый провод — провод включения стартера (+12В). Выходной сигнал +12В на втягивающее реле стартера. Подключается к проводу на замке зажигания, где появляется +12В в положении ключа

Страница 26 из 41

TOMAHAWK TW-9010 Разъем подключения центрального замка 6 PIN 1. Синий провод — центральный контакт реле открывания центрального замка 2. Сине-серый провод- нормально разомкнутый контакт реле открывания центрального замка 3. Сине-черный провод — нормально замкнутый контакт реле открывания

Страница 27 из 41

TOMAHAWK TW-9010 стартера, что исключит возможность остановки двигателя во время движения. 5. Желто-красный провод — провод 2-го дополнительного канала. (-300мА) 6. Серо-черный провод — вход провода тахометра или датчика давления масла. Подключить к сигнальному проводу тахометра или к проводу

Страница 28 из 41

TOMAHAWK TW-9010 16. Оранжево-фиолетовый провод — провод ручного тормоза. Подключается на “-” выключатель ручного тормоза (для механической коробки передач) или к стопсигналам (для автоматической коробки передач) (см. схемы 8,9) в зависимости от комплектации а/м. 17. Сине-черный провод — “-” вход

Страница 29 из 41

TOMAHAWK TW-9010 5. Подключение центрального замка TOMAHAWK TW-9010 имеет встроенные силовые реле управления центральным замком. Проводка для подключения центрального замка выведена в отдельный шести-PIN разъем. Цвета проводов и схемы подключения изображены на схемах 1-4. ВНИМАНИЕ! Помните, что

Страница 30 из 41

TOMAHAWK TW-9010 Схемы подключения Силовой разъем дистанционного запуска 6 PIN TOMAHAWK ® Разъем подключения центрального замка 6 PIN Основной разъем 18 PIN Разъем датчика удара 4 PIN Разъем кнопки “Override” 2 PIN Разъем светодиодного индикатора 2 PIN Разъем приемо-передающей антенны 5 PIN

Страница 31 из 41

TOMAHAWK TW-9010 Силовой разъем дистанционного запуска 6 PIN Черно-желтый провод основного разъема 18PIN Соленоид стартера Старт Сокет подключения реле блокировки Черно-желтый Красный толстый Синий 30А АСС Желтый Красный тонкий Зеленый IGN 1 10А IGN 2 +12В от аккумуляторной батареи +12В от

Страница 32 из 41

TOMAHAWK TW-9010 Разъем подключения центрального замка 6 PIN Синий UNLOCK COM Зеленый Сине-серый Зелено-серый Сине-черный Зелено-черный LOCK COM UNLOCK NO LOCK NO UNLOCK NC LOCK NC Основной разъем 18 PIN Черный Зелено-черный 7,5А На габаритные огни; “+” Синий Зелено-желтый Черно-красный Черно-белый

Страница 33 из 41

TOMAHAWK TW-9010 Разъем датчика удара 4 PIN Датчик удара Разъем кнопки “Override” 2 PIN Кнопка “Override” Разъем светодиодного индикатора 2 PIN Светодиод Разъем приемо-передающей антенны 5 PIN Приемопередающая антенна Схема 3 32 Подробнее об автосигнализации TOMAHAWK TW-9010 на сайте

Страница 34 из 41

TOMAHAWK TW-9010 Подключение дополнительного электропривода Время упр. 0.8 сек. 87A NC Синий-черный 30 COM Синий NO Синий-серый 87 87A NC Зелено-черный 30 COM Зеленый NO Зелено-серый 87 Пр 15А +12В Схема 4 Позитивное управление Ц.З. Время упр. 0.8 сек. 87A NC Синий-черный 30 COM Синий NO

Страница 35 из 41

TOMAHAWK TW-9010 Негативное управление Ц.З. Время упр. 0.8 сек. 87A NC Синий-черный 30 COM Синий NO Синий-серый NC Зелено-черный 30 COM Зеленый NO Зелено-серый Блок центрального замка Открывание 87 87A Закрывание 87 Пр 1 — 3А -12В Схема 6 Пневмо Ц.З. (Audi, Mercedes) Время управления 3,6 сек. +12В

Страница 36 из 41

TOMAHAWK TW-9010 TOMAHAWK ® Ручной тормоз Оранжево-фиолетовый Схема 8 TOMAHAWK ® Стоп-сигналы Оранжево-фиолетовый Выключатель стоп-сигналов “+” Схема 9 Подробнее об автосигнализации TOMAHAWK TW-9010 на сайте http://intorg.ru 35

Страница 37 из 41

TOMAHAWK TW-9010 TOMAHAWK ® Доп. датчик температуры Оранжево-серый Концевой выключатель капота Схема 10 36 Подробнее об автосигнализации TOMAHAWK TW-9010 на сайте http://intorg. ru

Страница 38 из 41

TOMAHAWK TW-9010 Технические данные. Номинальное напряжение питания Ток потребления при выкл. зажигании +12В 15мА Допускаемый ток: Силовой разъем дистанционного запуска 6 PIN В цепи питания красный толстый провод 30А (ограничен предохранителем) В цепи питания красный тонкий провод (ограничен

Страница 39 из 41

TOMAHAWK TW-9010 Основной разъем 18 PIN Контакты реле блокировки 40А Сервисный выход реле блокировки, «-» (Черно-желтый провод) 300мА Выход питания сирены, «+» (серый провод) 2А Выход дополнительного канала 1, «-» (желто-черный провод) 300мА Выход дополнительного канала 2, «-» (желто-красный

Страница 40 из 41

TOMAHAWK TW-9010 Выход дополнительного канала 2, «-” (программируется) (желто-красный провод) 0,8 cек. 10 cек. 30 cек. пост. Выход дополнительного канала 3, «-” (желто-синий провод) 0,8 cек. Длительность импульса управления центральным замком (программируется) 0,8 сек. 3,6 сек. 30 сек. Устройство

Страница 41 из 41

ТОМАГАВК ТВ-9010 | Ценные бумаги | Crooober

Запрос продукта

Спасибо за ваш запрос.
Мы ответим в течение 2 рабочих дней.
Если вы не получили ответ в течение 2 рабочих дней, отправьте запрос напрямую по адресу:[email protected].

ТОМАГАВК ТВ-9010

Цена	2769 иен 税込 2990 йен
Имя дилера	ОБНОВЛЕНИЕ
Номер директора магазина	ВС100656

Подробная информация Безопасность со стартером двигателя Тело/пульт дистанционного управления/жгут/инструкция в комплекте [Состояние] сохранено Неиспользованный безопасный

Имя	Требуется Пожалуйста, введите ваше имя
Электронная почта	Требуется
Электронная почта (подтверждение)	Требуется Пожалуйста, введите свой адрес электронной почты еще раз для подтверждения
Содержание запроса	Требуется 1000 символов или менее

• я согласен с политика конфиденциальности
• Если вы не получили ответ, обязательно проверьте почту со спамом

• Отправить запрос

• Отмена

Запрос успешно отправлен

Спасибо за ваш запрос.

Мы ответим в течение 2 рабочих дней.

Если вы не получили ответ в течение 2 рабочих дней, отправьте запрос по адресу:[email protected].

ТОМАГАВК ТВ-9010

Цена	2769 иен 税込 2990 йен
Имя дилера	ОБНОВЛЕНИЕ
Управление магазином №	ВС100656

Подробная информация Безопасность со стартером двигателя Тело/пульт дистанционного управления/жгут/инструкция в комплекте [Состояние] сохранено Неиспользованный безопасный

Имя	山田 太郎
Электронная почта	[email protected]
Содержание запроса

Библиотека инструкций NAVSEA

Библиотека инструкций NAVSEA

Перейти к основному содержанию (нажмите Enter).

Главная : Ресурсы : Инструкции

Если у вас есть вопросы по какой-либо инструкции NAVSEA, отправьте запрос по электронной почте.

Просмотрите записи во всех столбцах, доступных для поиска. Поиск

Щелкните заголовок любого столбца, чтобы отсортировать данные таблицы.

21.06.2002	01001-002G.PDF	1000 — 1999 Военнослужащие	Руководящий комитет Резервного управления (RESC) и Резервная политика (RPSG) и Anryse Arressed Reserve Demerive Advocatie Councorate (Nermac) и Навсека ПРОГРАММА ВОЕННО-МОРСКОГО РЕЗЕРВА 29
05.03.2004	01520-003B.pdf	1000 — 1999 Военнослужащие	ИНЖЕНЕРНО-ДЕЖУРНЫЙ ОФИЦЕР ПРОГРАММА ИНЖИНИРИНГА И УПРАВЛЕНИЯ ДЛЯ ВОЕННЫХ ВЕРФЕЙ
10. 01.2022	01700.004.pdf	1000 — 1999 Военнослужащие	КОМАНДНОЕ ПРЕДПРИЯТИЕ МОРСКИХ СИСТЕМ ВМФ ПРОГРАММА МОРЯК ГОДА
06.07.2021	02319.002A.pdf	2000–2999 Телекоммуникации	КОНСУЛЬТАЦИОННЫЙ ПРОЦЕСС NAVSEA
27.12.2022	02400.020A.pdf	2000 — 2999 Телекоммуникации	ЭЛЕКТРОМАГНИТНОЕ ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ И ПРОГРАММА И ПРОЦЕДУРЫ ПОДДЕРЖКИ СПЕКТРА
03.12.2021	03030.003.pdf	3000 — 3999 Операции и готовность	ПЛАН ВОССТАНОВЛЕНИЯ ШТАБА КОМАНДЫ МОРСКИХ СИСТЕМ ВМФ
31.12.2021	03070.002.pdf	3000 — 3999 Операции и готовность	КОМАНДНЫЕ МОРСКИЕ СИСТЕМЫ ВОЕННО-МОРСКОГО ФОРМА БЕЗОПАСНОСТЬ ОПЕРАЦИЙ
10. 08.2021	03150.001B.pdf	3000 — 3999 Операции и готовность	ПРОГРАММА ДАЙВИНГА
15.02.2022	03151.001B.pdf	3000 — 3999 Эксплуатация и готовность	ПРОГРАММА СЕРТИФИКАЦИИ ПО БЕЗОПАСНОСТИ ВОДОЛАЗНЫХ И ПИТАЕМЫХ СИСТЕМ
20.05.2005	03900-008A.pdf	3000 — 3999 Эксплуатация и готовность	ПОЛИТИКА ИНТЕГРАЦИИ ЧЕЛОВЕЧЕСКИХ СИСТЕМ (HSI) ПРИ ПРИОБРЕТЕНИИ И МОДЕРНИЗАЦИИ
06.11.2018	03900-10A.pdf	3000 — 3999 Эксплуатация и готовность	УПРАВЛЕНИЕ ПРОГРАММОЙ БИОМЕДИЦИНСКИХ РАЗРАБОТОК ДЛЯ ГЛУБОКОГО ПОГРУЖЕНИЯ
22.04.1988	03960-002D.pdf	3000 — 3999 Операции и готовность	ИСПЫТАНИЯ И ОЦЕНКА
21.07.2004	04000-008. pdf	4000 — 4999 Логистика	ПОЛИТИКА АНАЛИЗА БИЗНЕС-ПРИМЕРА ПРИ ОЦЕНКЕ АЛЬТЕРНАТИВ ПОДДЕРЖКИ ПРОДУКЦИИ
09.08.2021	04120.024A.pdf	4000 — 4999 Логистика	ПОЛИТИКА ТЕХНИЧЕСКИХ СТАНДАРТОВ
21.07.2004	04130-012B.pdf	4000 — 4999 Логистика	УПРАВЛЕНИЕ КОНФИГУРАЦИЕЙ (CM) ПОЛИТИКА И РУКОВОДСТВО
27.11.1996	04280-002C.pdf	4000 — 4999 Логистика	ГЕНЕРАЛЬНОЕ СОГЛАШЕНИЕ НА РЕМОНТ И ИЗМЕНЕНИЕ СУДОВ; ГЕНЕРАЛЬНЫЙ СОГЛАШЕНИЕ О СУДОВОМ РЕМОНТЕ (MSRA) И СОГЛАШЕНИЕ О РЕМОНТЕ СУДОВ (ABR)
28.06.1996	04340-003.pdf	4000 — 4999 Логистика	УПРАВЛЕНИЕ ИМУЩЕСТВОМ
03.03.1994	04400-003A.pdf	4000 — 4999 Логистика	УРОВНИ ПОСТАВОК ДЛЯ ОСНОВНЫХ СИСТЕМ И ОБОРУДОВАНИЯ
20. 12.2004	04440-024D.pdf	4000 — 4999 Логистика	УПРАВЛЕНИЕ СОБСТВЕННЫМ МАТЕРИАЛОМ СПОНСОРА (SOM)
16.10.2020	04490.004.pdf	4000 — 4999 Логистика	РУКОВОДСТВО И ПОЛИТИКА ДЛЯ ДОЛГОСРОЧНОГО ПЛАНИРОВАНИЯ МОДЕРНИЗАЦИИ ПОТРЕБНОСТИ В МАТЕРИАЛАХ
29.06.2021	04490.005.PDF	4000-4999 Логистика	Руководство и политика для доставки правительственных материалов A-90 в качестве новой цели с A-30.
02.06.2009	04520-01B.pdf	4000 — 4999 Логистика	РУКОВОДСТВО ПО ПРОГРАММЕ ПЕРЕДАЧИ КОРАБЛЕЙ ВМФ
06.09.2006	04600-001B.pdf	4000 — 4999 Логистика	ПРОГРАММА ТРАНСПОРТИРОВКИ МАТЕРИАЛОВ
26.10.2005	04600-002.pdf	4000 — 4999 Логистика	ТРАНСПОРТИРОВКА ФИНАНСОВЫЕ ПРОЦЕДУРЫ
08. 09.2004	04734-001B.pdf	4000 — 4999 Логистика	NAVSEA ИСПЫТАТЕЛЬНОЕ, ИЗМЕРИТЕЛЬНОЕ И ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ (TMDE) И ПРОГРАММЫ КАЛИБРОВКИ
17.06.2021	04790.008D.pdf	4000 — 4999 Логистика	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ СУДОВ И УПРАВЛЕНИЮ МАТЕРИАЛАМИ
21.01.2022	04790.027B.pdf	4000 — 4999 Логистика	СИСТЕМА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ, ОРИЕНТИРОВАННАЯ НА УСЛОВИЯ И НАДЕЖНОСТЬ0024
10.01.2023	04790.030.pdf	4000 — 4999 Логистика	ПЛАН ОБСЛУЖИВАНИЯ КЛАССА ПОЛИТИКА
10.04.2007	04790-001B.pdf	4000 — 4999 Логистика	КОДЫ ИЕРАРХИЧЕСКОЙ СТРУКТУРЫ (HSC) ДЛЯ КОРАБЛЕЙ, СУДОВЫХ СИСТЕМ4 И НАДВОДНЫХ БОЕВЫХ СИСТЕМ 9002
24. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2019 © Все права защищены. Карта сайта
