Автомобильный генератор – схема, виды, поломки, ремонт + Видео » АвтоНоватор

Автомобильный генератор – очень важный элемент машины и без него запуск просто будет невозможен. Так что рассмотрим его характеристики, схему подключения и принцип работы, а также неисправности и пути их устранения.

Содержание

  • 1 Устройство и принцип работы

  • 2 Типы и характеристики

  • 3 Проверка неисправного генератора

  • 4 Замена токосъемных колец, диодов и прочий ремонт

Устройство и принцип работы

Главная задача этого агрегата – преобразование механической энергии в электрическую, а это зарядка аккумулятора и обеспечение питанием всего оборудования. Генератор автомобиля расположен в передней части двигателя и заводится посредством коленчатого вала. Рассмотрим, какова схема этой установки. Ротор, создающий магнитное поле, представляет собой вал с обмоткой возбуждения, каждая половина которой размещена в противоположных полюсных половинах. Контактные (токосъемные) кольца питают обмотку генератора. Ротор приводится в движение ременными передачами привода. Конструкция статора предполагает наличие сердечника и обмотки, он вырабатывает ток переменного значения, который посредством колец потечет дальше по цепи. Но сначала нужно снять заряд с рамки. Чтобы ток возбуждения попадал на кольца, применяется щеточный узел.

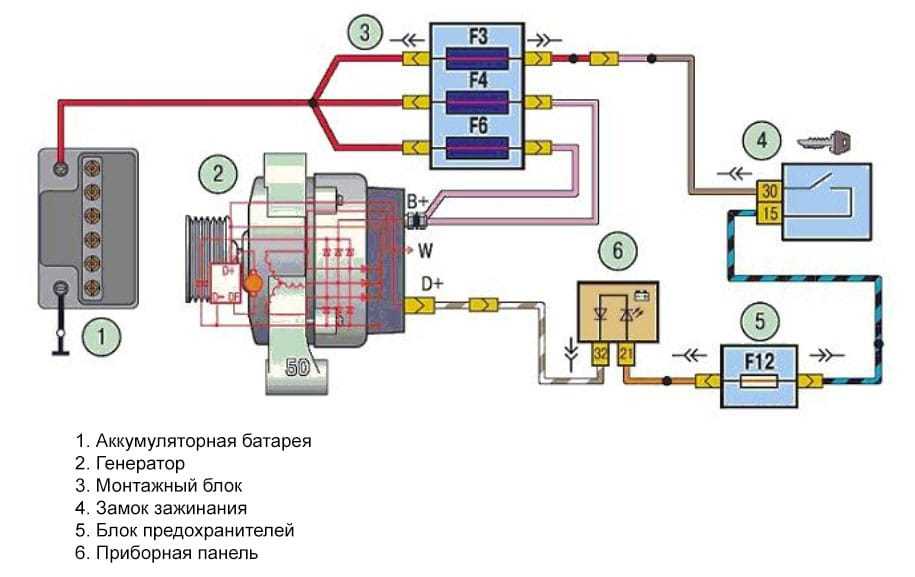

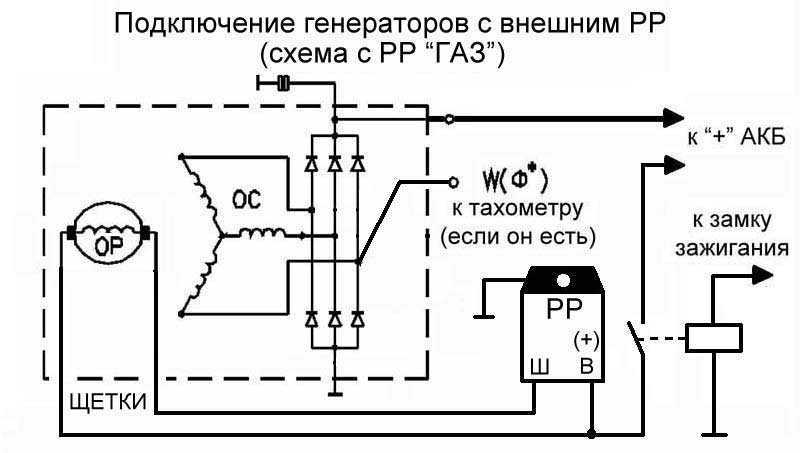

Двигаемся дальше. Выпрямительный блок занимается преобразованием переменного (синусоидального) напряжения, которое вырабатывается генератором автомобиля, и получает характеристику постоянного типа. Он представляет собой пластины, где расположены диоды (6 штук). В некоторых случаях схема подключения обмотки возбуждения содержит еще одну отдельную пару. В этом случае ток не может протекать через аккумулятор при незаведенном движке. А подсоединив обмотку по типу «звезда» и дополнительные силовые диоды (2 шт.), можно увеличить мощность устройства на 15%.

Типы и характеристики

Существует два основных типа автомобильных генераторов – постоянного и переменного тока. Первые активно использовались до 1960 года. Сегодня агрегаты постоянного тока также встречаются, но только не в легковых авто. В них магнитное поле создается на обмотке статора, а ток снимается неподвижными щетками с силовой обмотки якоря. Схема генератора постоянного тока предусматривает параллельное подключение этих элементов.

Автомобильные генераторы переменного тока были изобретены в 1946 году. Их схема и принцип работы были рассмотрены выше. Достоинства агрегата переменного тока – меньший вес и габариты, повышенная надежность и срок службы. Самым заметным конструкционным отличием двух типов генераторов являются токосъемные кольца. В устройстве постоянного тока с рамки снимают заряд контактные полукольца (2 штуки). В случае же переменного тока это несколько иначе. На обоих концах рамки разместились полноценные токосъемные кольца. Конечно, эти контактные пластинки не определяют весь принцип работы, но вносят существенный вклад.

Для автомобиля важна мощность. И как раз генератор переменного тока при всех прочих равных условиях имеет этот показатель выше, чем его конкурент.

Разобравшись с устройством автомобильных генераторов, изучим технические характеристики. За обеспечение всех потребителей электроэнергией при разных режимах работы мотора отвечает токоскоростная характеристика (ТСХ). Это зависимость максимального значения тока от частоты вращения ротора при условии постоянного напряжения. Также важно знать, сколько ампер выдает установка автомобильного генератора. Этот показатель колеблется в пределах от 55 до 120 А в зависимости от марки авто. Если же проверка показывает недостаток ампер, то это явный признак неисправности агрегата.

Еще существует внешняя, регулировочная, нагрузочная характеристики и показатель холостого хода. Первая – зависимость выпрямленного (постоянного) напряжения (Ud) от тока нагрузки (Iн), вторая – Iв (возбуждения) от Iн. Третья показывает отношение Ud к Iв, и последнее значение определяется зависимостью ЭДС от Iв при частоте вращения постоянного характера.

Проверка неисправного генератора

Сколько поломок, столько и решений, например, в одном случае в генераторе поможет замена диодов, а в другом – куда более значимых деталей. Перечислим основные поломки. Если из строя вышла цепь (обрывы, замыкания и иные нарушения), то делается проверка, сколько ампер и какое напряжение выдает генератор вашего автомобиля, а потом подбирается решение. Также причиной поломки может послужить выход из строя графитовых щеток, регулятора либо моста диодов. Все это легко поменять своими руками.

Особенно важна исправность регулятора, потому что он отвечает за интенсивность зарядки АКБ в зависимости от того, сколько градусов составляет температура под капотом. Это термокомпенсация. Так определяется, сколько вольт будет оптимально для батареи при заданных условиях. Существует тип регулятора с ручным сезонным переключением, тогда даже отрицательная температура не страшна.

Повышенный шум выдает дефекты подшипниковых узлов, в том числе недостаточное количество смазки. Также это может быть износ сепараторов, дорожек качения, проворачивание наружных колец и т. д. Кроме того, при «воющих» звуках в кратчайшие сроки анализируется схема подключения проблемного автомобильного генератора, так как причина может крыться в межвитковом замыкании статорных обмоток либо же тягового реле. Плохие контакты тоже провоцируют появление посторонних звуков, их проверка и вовсе занимает пару минут.

Замена токосъемных колец, диодов и прочий ремонт

Как видим, проблем немало, и для более тщательной диагностики нужно представлять, как можно измерить напряжение генератора автомобиля, амперы и другие его показатели, об этом и поговорим ниже. Начнем с того, что завод-изготовитель выдает паспорт на технические характеристики, в том числе ток, напряжение, мощность и год выпуска агрегата. Если же проверка покажет несоответствие, то необходим ремонт. Также полезна диагностика и в том случае, когда вы приобретаете поддержанный агрегат.

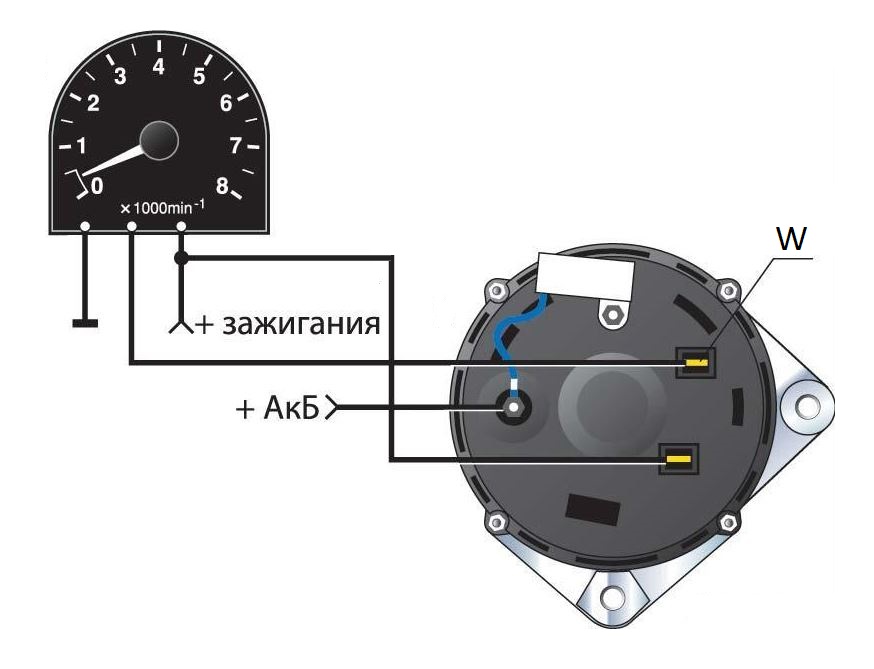

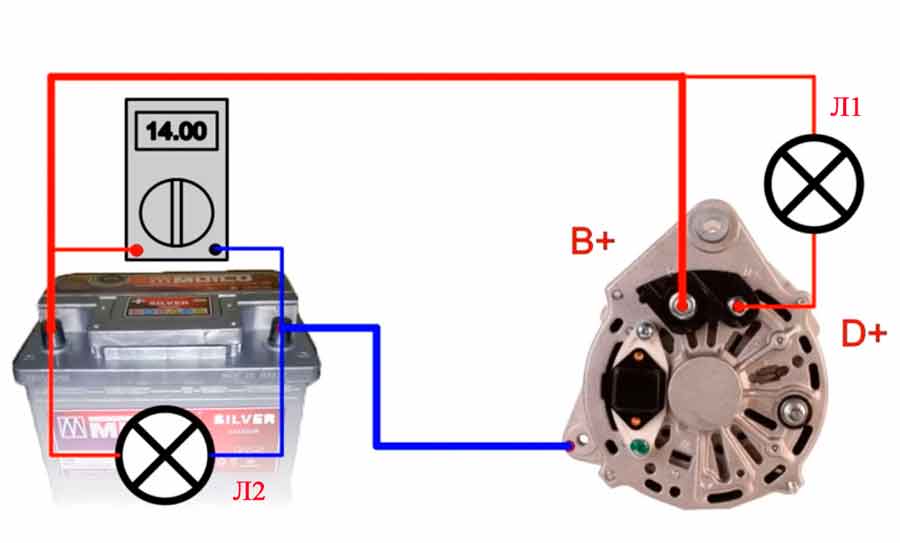

Как узнать мощность, напряжение и ток (амперы) генератора автомобиля, подскажут на любом СТО. Для этого служит специальный стенд, некоторые автовладельцы даже собирают его сами. Например, проверка работоспособности регулятора напряжения генератора осуществляется с помощью вольтметра. Его показатели должны находиться в пределах 14,8 В. Условия теста регулятора – заведенный двигатель и частота оборотов 3 тысячи в минуту. Согласитесь, организовать это несложно.

Токосъемные кольца приходится менять часто. Благо сделать это можно самостоятельно. Важно только правильно приобрести комплект колец, помогает специальная маркировка. Но даже если вы имеете номер оригинальной запчасти, возьмите в магазин старые кольца, чтобы на месте сверить товар. Сколько приходится слышать об ошибках продавцов или даже каталогов!

Итак, чтобы осуществить замену токосъемных колец генератора, следует демонтировать ротор, снять пластиковый кожух и освободить выводы обмотки.

Так освободится подход к хвостовику с кольцами. Теперь  производим замену. При этом следите, чтобы при установке колец контакты не остались в пазах, тогда их нужно будет выковырять острым предметом, например, гвоздем. Далее аккуратно забиваем хвостовик молотком. Последним шагом при обновлении колец загибаем контакты и возвращаем на место кожух.

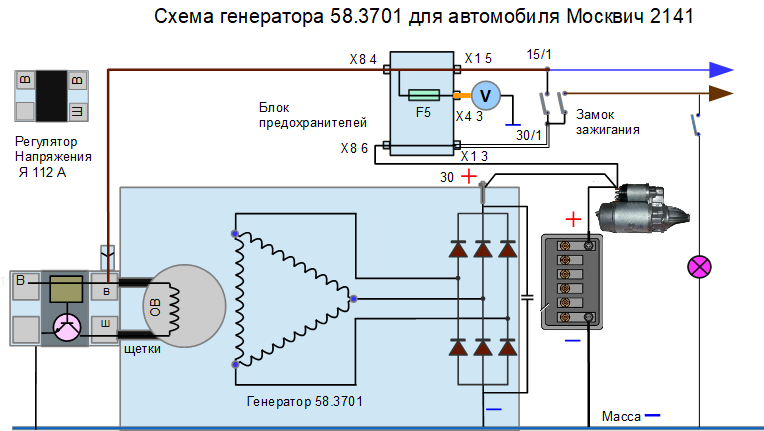

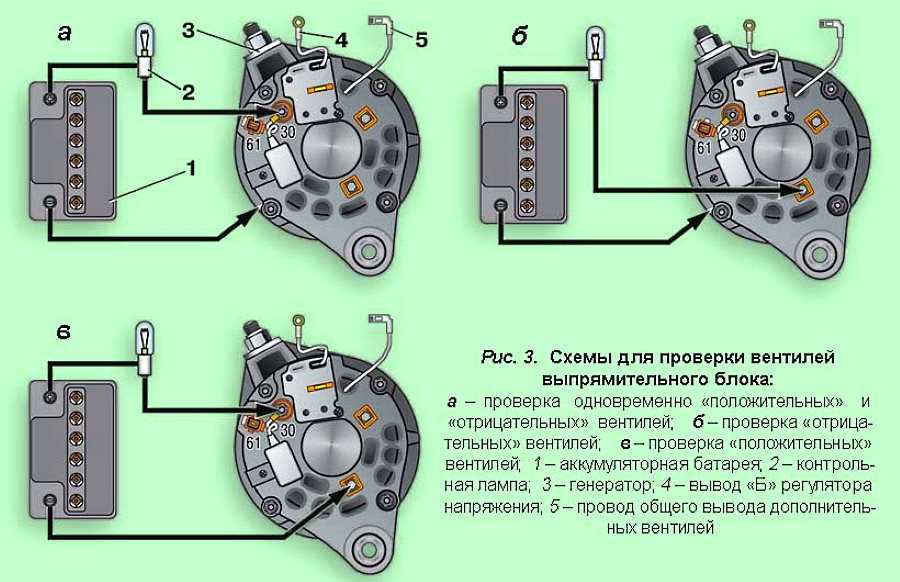

Чтобы поменять диоды, используемые в автомобильном генераторе, нужно демонтировать и разобрать мост. Для этого раскручиваем болтовое соединение и высверливаем все имеющиеся заклепки. Так освободится доступ к пластине, на которой и расположены диоды. Снять их можно ключом на «14». Установить новые диоды после этого вряд ли окажется трудным.

  • Автор: Михаил
