Схема подключения замка с электронным управлением

Содержание

1 Подключаем и настраиваем электромагнитный замок своими руками
2 Самостоятельная установка и настройка электромеханического замка с видеодомофоном
- 2.1 Процесс установки
- 2.2 Подключение
- 2.3 Окончание работы

Установка механической части электромагнитного или электромеханического замка выполняется так же, как монтаж обычного запирающего устройства. Прокладка питающих проводов и подключение их к системе управления представляют наибольшую сложность в работе.

Установленный электромеханический замок, готовый к подключению

Подключаем и настраиваем электромагнитный замок своими руками

Обладателю электромагнитного замка, решившему производить установку и подключение самостоятельно, необходимо начинать работу с внимательного изучения инструкции и электрической схемы подключения. Если основной механизм уже смонтирован, нужно установить вспомогательные устройства: считыватель кодов и кнопку выхода. Для работы понадобятся:

электродрель;
саморезы для дерева или металла;
карандаш;
отвертка.

Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода – на дверной коробке.

Для дальнейшей работы понадобится двужильный кабель сечением 0,5 мм. Желательно использовать именно кабель, а не провод, дополнительное защитное покрытие предохранит от внешних повреждений. Порядок действий должен быть таким:

Изучение схемы подключения замка к контроллеру. Провода имеют разный цвет, что существенно облегчает работу.

Схема подключения контроллера электромагнитного замка

Прокладка кабеля от замка к контроллеру. Кабель необходимо разместить так, чтобы его можно было спрятать под наличниками дверной коробки. Для укладки на дверное полотно используется гофрированная труба или специальные кабельные короба, которые крепятся на дверь.

Так выглядит кабель, проложенный по дверному полотну

Монтаж всех компонентов схемы подключения замка. Контакты питания нужно присоединять в последнюю очередь, чтобы не допустить короткого замыкания.

Подключить замок к электропитанию и проверить его работу. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.
Отключить замок от питания, установить контроллер на штатное место рядом с источником напряжения, например, розеткой 220 В и снова подключить.
Теперь можно приступать к настройке электромагнитного замка:
- если замок управляется картой с шифр-кодом, необходимо нажать кнопку «Регистрация» и поочередно поднести каждую карту к считывающему устройству, затем повторно нажать кнопку «Регистрация». Замок запрограммирован;
- кодовый замок настраивается похожим образом: после нажатия кнопки «Регистрация» вводится желаемый код, который фиксируется повторным нажатием кнопки.
- невидимые замки с пультом дистанционного управления в продажу поступают уже настроенными.

Проверить работу настроенного запирающего устройства.

Установленный карточный электромагнитный замок

Подключение электромагнитного замка завершено.

Самостоятельная установка и настройка электромеханического замка с видеодомофоном

Процесс установки

Для монтажа электромеханического запирающего механизма понадобятся:

электрическая или ручная дрель;
болгарка;

молоток и стамеска, если дверь деревянная;
набор саморезов;
отвертка;
карандаш.

Подготовив инструменты, внимательно изучаем инструкцию по установке. Эта работа не требует специальных навыков, поэтому можно сразу приступать к монтажу, который выполняется так:

Прикладываем механическую часть к двери и размечаем место размещения замка.

Выполнение разметки

Для врезного замка подготавливаем посадочное место с помощью болгарки или стамески.
Делаем контрольную примерку, проверяем соответствие посадочного места габаритам замка.

Проведение примерки

Высверливаем отверстие под личинку и вызывную панель видеодомофона с камерой. На деревянном полотне шлюз выполняется перьевым сверлом, на металлическом – путем высверливания дырок малого диаметра по периметру.

С помощью дрели подготавливаем каналы для саморезов.
Размечаем и устанавливаем фиксирующую планку на дверном коробе. Для врезного замка необходимо сделать углубления для вхождения ригелей.
Монтируем замок, закрепляем детали крепежными винтами и саморезами, выводим провода управления на внутреннюю часть двери.

Замок фиксируется при помощи винтов

Проверяем работу механической части запирающего механизма.

Подключение

Если все функционирует нормально, можно переходить непосредственно к подключению изделия:

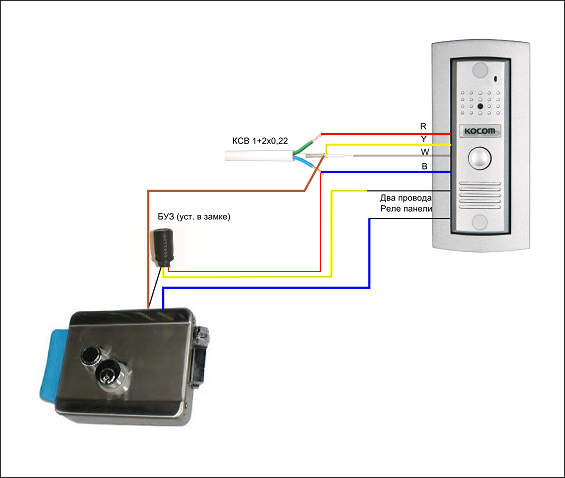

Подключение электромеханического замка начинаем с изучения электрической схемы.

Подключение электромеханического замка к питанию

Производим программирование ключей. Для этого необходимо установить перемычку на задней стороне магнитного считывателя в положение «Программирование». Прикладываем один из ключей к считывателю на 1−2 секунды, дожидаемся зуммера. Теперь у нас есть мастер-ключ, который позволит настроить остальные. Для ввода в работу остальных ключей необходимо выполнить следующие действия:
- перемычку не устанавливать;
- нажать кнопку открытия замка, удерживая ее, прикоснуться мастер-ключом к считывателю;
- дождаться закрытия замка и звукового сигнала;
- прикоснуться к считывателю ключом, который нужно запрограммировать.
- Повторить процедуру для каждого последующего ключа.

Варианты электромагнитных считывателей с программируемым ключом

Для подключения видеодомофона понадобится кабель 2х0,5 или 2х0,75. Выбираем место для установки и определяем длину кабеля. Для подключения понадобится два отрезка кабеля: они соединит вызывную панель с видеофоном, второй – замок с блоком питания.

Плоский кабель ШВВП 2х0,5 идеально подойдет для подключения электрозамка

Используя схему подключения, соединяем провода точно по инструкции. Разные производители используют разные цвета для обозначения соединительных кабелей, поэтому важно найти в инструкции назначение каждого провода конкретной модели замка.

Каждый производитель назначает свой цвет кабелей

Окончание работы

Закончив подключение, необходимо проверить работоспособность системы. Если все работает корректно, производим окончательную установку всех систем следующим образом:

Укладываем кабель в специализированные короба, закрепляем их на двери и стене.
Высверливаем отверстия в стене для монтажа домофона и устанавливаем его на штатное место.

Видеодомофон, управляющий электромагнитным замком, и вызывная панель с камерой

Подключение магнитного замка выполнено, система готова к использованию.

Самостоятельная установка электрических замков позволяет сэкономить немалые средства и приобрести навыки, которые станут незаменимыми.

В качестве наглядной инструкции по установке и подключению электромеханического замка с домофоном будет полезен видеоролик.

Как подключить электромеханический замок на калитку – схемы и этапы работ

Каждый человек желает жить в своем доме комфортно и безопасно. Чтобы обеспечить эти условия, многие прибегают к использованию различных технических средств. Особое значение играет выбор замка. Сегодня на рынке можно встретить большой ассортимент такой продукции: механические, двухсторонние кодовые, электромагнитные, электромеханические и другие замки. Схема подключения электромеханического замка на калитку, подробно описана в инструкции, прилагаемой к устройству, так что особой сложности в его установке не возникнет.

Электромеханический механизм на калитку

Выбор замка на калитку и комплектация устройства

Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком. Чтобы устройство прослужило как можно дольше, необходимо чтобы оно отвечало следующим требованиям:

Конструкция замка должна быть неприхотливой, но надежной.
Изделие должно выдерживать перепады температур (от –40 до +50 градусов).
Замок можно закрепить на профиль калитки.

Корпус выполнен из нержавеющего металла.

Для частных домовладений, самым лучшим вариантом считается электромеханический механизм, который устанавливается на калитку, совместно с домофоном. Это позволяет открывать калитку дистанционно. Установив видеодомофон на ворота, хозяину нет необходимости идти к выходу, чтобы узнать, кто пришел к нему. Достаточно увидеть изображение на панели устройства, расположенного внутри дома.

Комплектация домофона

Как правило, комплект состоит из таких элементов:

панель для вызова;
монитор домофона подключаемый внутри дома;
блок питания;
комплект ключей и замок;
коробка, в которую будет встроен блок питания;
видеокамера;
провода;
инструкция, в которой указан пошаговый план установки устройства.

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
со стороны участка, воспользовавшись электронной или механической кнопкой;
с наружной стороны участка, применив карту, механический ключ или ввод кода.

Последовательность установки домофонной системы

«Как подключить электромеханический замок на калитку?» – такой вопрос волнует многих владельцев загородных домов. Это устройство очень удобно в использовании, оно обеспечивает безопасность, предотвращая проникновение незваных гостей на частную территорию. Чтобы открыть калитку с таким замком, достаточно нажать специальную кнопку на домофоне.

Процесс установки устройства, выглядит примерно так:

Панель вызова устанавливают на наружной стороне калитки. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля.
Монитор устройства устанавливают внутри дома и также подключают к электросети с напряжением 220В.
Замок фиксируют на металлической или деревянной калитке и подключают его через вызывную панель, к блоку питания.
В помещении устанавливается блок питания, который подключен к электромеханическому замку с одной стороны, и электросети – с другой. Если расстояние между блоком питания и замком меньше 20 м, берут провод 2х0,5 мм². В остальных случаях нужно использовать кабель с большим сечением, например 2х1,5 мм².

[note]Конструкция замка, делает возможным открытие механизма, в случае, если отсутствует электропитание.[/note]

Схема для крепления замка и дальнейшего его подключения

Инструменты и расходные материалы

Чтобы подключить электромагнитный замок на калитку (схема подключения предоставлена на фото выше), потребуются такие инструменты и расходные материалы:

кабель;
хомуты для монтажа и изолирующие средства;
проволока;
плоскогубцы;
отвертки;
ключи гаечные;
сверла;
болгарка;
дрель.

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Приступая к монтажу, нужно тщательно изучить последовательность действий. Чтобы не испортить электромеханический замок, необходимо точно следовать инструкции.

Последовательность действий:

1. Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
2. При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
3. Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
4. Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка. Очень важно, чтобы она была расположена четко напротив замка.

Подключение кабеля

Если в комплекте не предусмотрено наличие кабеля для подключения, его придется купить отдельно. Выбирать необходимо комбинированный провод. Это позволит произвести соединение и с системой электропитания, и с видеосистемой домофона. В паспорте, прилагаемом к замку, должно быть обозначено, какую марку кабеля следует использовать. Определить необходимый метраж, нужно самостоятельно, произведя замеры.

Лучше всего проложить провод от калитки к дому, самым коротким путем. Внутридомовые и уличные устройства подсоединяют несколькими способами: по воздуху или под землей.

Если необходимо протянуть провод по воздуху, следует использовать натяжитель. Для этого подойдет стальная проволока. Такая мера необходима, чтобы исключить обрыв провода во время обледенения и сильных порывов ветра.

Укладка провода в металлорукав с ПВХ изоляцией

Для укладки кабеля под землей, используют пластиковую гофру, оцинкованный или изолированный металлорукав.

Высота, на которой нужно расположить замок, а также подробная схема подсоединения устройства, указана в паспорте изделия.

Схема для ввода в эксплуатацию электромагнитного замка с контроллером

Это устройство чаще всего используют в подъездах многоэтажных домов, офисах, на промышленных объектах и в крупных магазинах. Хотя некоторые хозяева загородных домов, тоже применяют электромагнитный замок.

Принцип действия устройства таков: ток подается на электромагнитную катушку, в процессе чего образуется магнитное поле. Пластина, закрепленная на двери, притягивается и удерживается силой магнита. Отключение и подача тока на катушку, обеспечивается контроллером. Открыть дверь можно при помощи специальной карточки и кодового ключа.

Подключить такое устройство не сложно. Замок устанавливается на двери, а недалеко от него в специальной коробке помещают контроллер. Схема подключения изображена на фото.

Схема подключения электромагнитного замка с контроллером

Основной контакт вызывной панели подсоединяется к кнопке «выход». При функционировании устройства, контроллер определяет срабатывание реле, после чего он подает сигнал на разрыв электромагнитной цепи, и двери открываются.

Как установить дверной замок с электромеханической защелкой

Для тех, кто хочет перейти от простых методов доступа к замку и ключу, электрический замок — отличное решение. Они более надежны и настраиваемы, чем традиционные методы, и могут быть интегрированы с современным контролем доступа для получения более гибкого решения. В этой статье мы рассмотрим замки с электрозащелкой, один из самых популярных вариантов. Для более широкого ознакомления с этой темой ознакомьтесь с нашим руководством по электрическим замкам.

Как работает замок с электрозащелкой?

В этом разделе мы рассмотрим технологию замка с электрозащелкой и узнаем, как установить его в помещении.

Что такое «движущиеся части» электрической защелки?

Электрические защелки похожи на обычные замки с защелками в том смысле, что они состоят из защелки, которая блокирует дверную защелку. Он устанавливается на уровне дверной ручки и, безусловно, является самым распространенным электрическим замком, который вы найдете на металлических или деревянных дверях. Основное различие между ней и традиционной ударной дверью заключается в том, что, как следует из названия, она электрифицирована и может быть открыта с помощью электрических импульсов. Импульс также сдвинет защелку, а не саму защелку замка, как это сделал бы ключ.

Fail-Safe или Fail-Secure Hybrid

Одним из замечательных аспектов замка с электрозащелкой является то, что он может быть либо отказоустойчивым, либо отказоустойчивым, в зависимости от того, как вы его настроите. Отказоустойчивый замок разблокируется при отключении питания, тогда как отказоустойчивый замок запирается при отключении питания и разблокируется при подаче питания. В электрической защелке, учитывая, что движущиеся части относительно просты и универсальны, вы можете подключить ее так, чтобы замок активировался или деактивировался в зависимости от того, включен он в данный момент или нет.

Это делает его идеальным замком для любой двери, на которую он может быть установлен (не на стеклянную дверь, так как она должна быть в раме). Он прост в установке, надежен и может функционировать как аварийный выход, если подключен в отказоустойчивом режиме.

Как он устанавливается?

Как уже упоминалось, замки с электрозащелкой относительно просты в установке, так как обычно они просто заменяют существующий замок с защелкой. Однако, если нет, вам нужно будет вырезать форму в стене и просверлить ее. Что касается фактических инструкций по установке, у Kisi есть полезное видео об установке стандартной электрической защелки. Вам также нужно будет проложить проводку через стены к источнику питания. Промышленная электрическая защелка HES — это хорошая отправная точка для поиска замков для вашего помещения.

Как это проверить?

Как и в случае с любой электроникой, которую вы устанавливаете в своем помещении, вам нужно убедиться, что вы проверили ее, прежде чем рассматривать установку и чистку от пыли. С таким простым замком все сводится к подключению проводов, включению питания и подаче нужного напряжения на защелку (это зависит от модели, которая обычно указывается). В этот момент он должен сработать, и вы услышите щелчок.

Вы также можете протестировать несколько разблокировок в некоторых «экстремальных» ситуациях, например, попытаться открыть дверь, дергая ее, попытаться открыть ее силой, не открывая, и тому подобное. Хотя вы, возможно, не решаетесь сломать свой новый сверкающий замок, лучше выяснить это заранее, пока установщик все еще рядом, чем позже, когда вам придется решать проблему самостоятельно!

Вам также следует проверить подключение к любой системе контроля доступа, к которой вы подключаете замок. Единственная причина, по которой у вас будет электрический замок вместо аналогового, заключается в том, что у вас есть интеллектуальный контроль доступа, поэтому вам нужно убедиться, что в этой области все работает правильно. Подробнее на эту тему далее в этой статье!

На что еще следует обратить внимание во время установки?

Помимо правильной установки, вы должны знать об определенных проблемах соответствия, которые могут возникнуть в отношении вашего нового замка с электрозащелкой. В первую очередь правила пожарной безопасности требуют, чтобы вы всегда могли выйти из здания в случае чрезвычайной ситуации, поэтому, как правило, это не проблема, связанная с контролем доступа, но все же стоит задуматься. Коды различаются в зависимости от города и типа здания. Есть много общего, и у Kisi есть удобное руководство, которое поможет вам понять, что вам нужно для вашего пространства.

В том же направлении, что и противопожарная безопасность, если замок с электрозащелкой установлен на входной двери или на основном пути выхода из здания (если он находится в отказоустойчивой конфигурации), должен быть способ управления замком на случай отключения электричества. Несмотря на то, что замок останется открытым, вы не хотите, чтобы кто угодно мог войти в ваше пространство! Ручное переопределение ключа может быть полезным вариантом для изучения здесь и обсуждения с вашим установщиком безопасности.

Как разблокировать электрозащелку с помощью системы контроля доступа?

В этом разделе мы дадим базовый обзор того, как замки с электрозащелкой работают с самыми современными считывателями IP-контроля доступа, такими как Kisi.

Электропроводка

Помимо подключения замка с электрозащелкой к источнику питания, вам потребуется подключить его к контроллеру контроля доступа или считывателю — большинство основных электрозащёлок не поддерживают беспроводную связь (предназначено!) Электрозащёлка будет либо запираться, либо разблокироваться при подаче электрического импульса, и считыватель доступа будет управлять этими электрическими импульсами.

На этой схеме показана основная проводка системы контроля доступа Киси с электрическим замком. Тот, что на схеме, представляет собой магнитный замок, но предпосылка для электрической защелки та же. Считыватель получает учетные данные для доступа, отправляет их контроллеру для проверки подлинности, и, если они одобрены, контроллер сообщает источнику питания либо подать, либо отключить питание замка, который открывает дверь.

Разблокировка

Если вы выберете современную систему управления IP-доступом, такую как Kisi, разблокировка может быть выполнена с помощью мобильного устройства или карт доступа, если вы предпочитаете это. С помощью описанной здесь проводки вы предоставите свои учетные данные считывателю (прикоснитесь к нему своим телефоном или картой доступа), и начнется процесс аутентификации.

Незаметно, в этот момент считыватель будет принимать сигнал Bluetooth или NFC с вашего телефона и передавать его на контроллер по сигналу Bluetooth или WiFi. Как упоминалось в предыдущем разделе, если контроллер успешно аутентифицирует сигнал, на блок питания замка будет отправлен сигнал либо активировать, либо отключить подачу электроэнергии к замку, тем самым открывая его на короткий период времени.

Заключение

Замки с электрозащелкой — это базовое и надежное оборудование для всех, кто хочет освоить современные электронные системы контроля доступа. Благодаря настраиваемому отказоустойчивому или отказоустойчивому механизму они подходят для многих различных сценариев и могут быть легко подключены к любым современным считывателям или контроллерам для полностью перспективного решения доступа.

Как установить и разблокировать магнитный дверной замок

Если вы хотите защитить свою дверь чем-то более современным, чем традиционный засов или механизм замка и ключа, вы можете изучить различные варианты магнитных и электрических замков. Они бывают разных форм и размеров, каждый из которых предназначен для разных вариантов использования и конфигурации дверей. На самом деле у Kisi есть руководство, которое предлагает обзор различных типов замков, которые могут подойти именно вам. В этой статье мы углубимся в технологию магнитных замков, предложим несколько советов по установке и рекомендации по повседневному использованию.

Как работает магнитный замок

В этом разделе мы рассмотрим технологию, лежащую в основе магнитного замка, и рассмотрим процедуры его установки.

«Движущиеся части» магнитного замка

Магнитные замки или магнетические замки состоят из двух основных частей, монтажного механизма и нескольких проводов. Две части устанавливаются на раму и дверь так, чтобы их магнитные стороны были обращены друг к другу. Монтажная пластина может быть установлена в случае, если ваша дверная рама или дверь не допускают прямого монтажа. Затем провода подключаются к замку, чтобы обеспечить электричество для питания магнита, и проходят либо вдоль стен, либо через стены к специальному источнику питания.

Предохранительный механизм

Маглоки работают на отказоустойчивом механизме. Это означает, что когда на замок подается питание, магнит активируется, и две половинки (одна прикручена к стене, а другая к двери) склеиваются, удерживая дверь запертой. Когда замок срабатывает, питание отключается и дверь открывается.

Отказоустойчивые замки идеально подходят для аварийных маршрутов, поскольку в случае чрезвычайной ситуации более вероятно, что электричество будет отключено. В этих случаях вы хотите иметь возможность открыть дверь. Вот почему многие предприятия предпочитают устанавливать магнитные замки на входные двери.

Как его установить

При установке магнитного замка вам нужно будет просверлить отверстия в стене и двери, чтобы вкрутить сам замок, и провести провода через стену, чтобы подключить его к постоянному источнику питания.

Что касается фактических инструкций по установке, у Kisi есть полезное видео о классической установке маглока. Как правило, мы рекомендуем замок Schlage серии 400 как универсальный замок, и на этой странице вы можете найти подробные схемы установки для всех конфигураций. В общем, все они следуют одному и тому же формату: вы просверливаете отверстия, устанавливаете кронштейны для фиксации замков, прокладываете провода, включаете питание, а затем проверяете.

Как это проверить

Проверка замка — очень важная часть любого процесса установки. Независимо от того, достаточно ли вы смелы, чтобы сделать это самостоятельно, или к вам пришел установщик, чтобы установить его для вас, вы не можете считать замок установленным до тех пор, пока не протестируете его и не убедитесь, что он нормально разблокируется.

Сделать это относительно просто. Вам нужно будет подключить питание, после чего вы фактически протестируете возможности разблокировки замка с любой имеющейся у вас системой доступа. Когда на замок подается питание, он должен плотно удерживать дверь закрытой, а при отключении питания замок должен открываться.

На что обращать внимание

При установке такого типа следует обращать внимание на несколько факторов, помимо правильного функционирования. Во-первых, это соответствие требованиям пожарной безопасности: в разных городах и типах зданий действуют разные нормы пожарной безопасности, и вам может потребоваться установить своего рода датчик движения, контактный датчик или кнопку запроса на выход. Для получения дополнительной информации о правилах пожарной безопасности и пожарной безопасности ознакомьтесь со статьей на этом сайте.

По аналогии с аварийными ситуациями, вам может понадобиться ключ ручного управления в вашей двери. Несмотря на то, что это отказоустойчивый замок, что означает, что вы можете выйти, даже если отключится электричество, внутри замка может быть какая-то неисправность, которая не позволяет открыть его в критический момент. В этом случае запасной ключ будет полезен. Вам следует проконсультироваться по этому поводу со своим установщиком или интегратором.

Как открыть магнитный замок с помощью системы контроля доступа?

В этом разделе мы дадим базовый обзор того, как эти магнитные замки работают с современным контролем доступа на основе IP.

Электропроводка

Точно так же, как магнитные замки должны питаться от электричества, они также должны быть подключены к контроллеру доступа, чтобы знать, когда его попросят открыть. Как упоминалось в связи с отказоустойчивостью этих замков, когда они срабатывают, они отключают свою мощность для разблокировки. Таким образом, когда считыватели контроля доступа посылают импульс на замок, питание будет временно отключено (продолжительность времени может быть запрограммирована), и дверь откроется.

Вот примерная схема подключения считывателей и контроллеров Kisi к магнитному замку. Имеется отдельный блок питания для замка и отдельный блок питания для контроллера. Контроллер подключен как к замку, так и к источнику питания замка, поэтому он может отключить питание, когда решит, что дверь должна быть отперта.

Разблокировка

Как и в случае с проводкой и большинством других вещей, связанных с этими замками, разблокировка будет зависеть от выбранного вами метода доступа. Если проводка настроена правильно и вы используете современную систему контроля доступа на основе IP, такую как Kisi, то открыть дверь будет так же просто, как приложить телефон (или карту-ключ) к считывателю рядом с вашей дверью.

В этот момент считыватель отправит сигнал Bluetooth или Wi-Fi на контроллер — мозг операции.
