Макс.длина кабеля – 100м (150 для UTP5).
Макс. длина сегмента – 500м.
Макс.кол-во устройств – 1024.

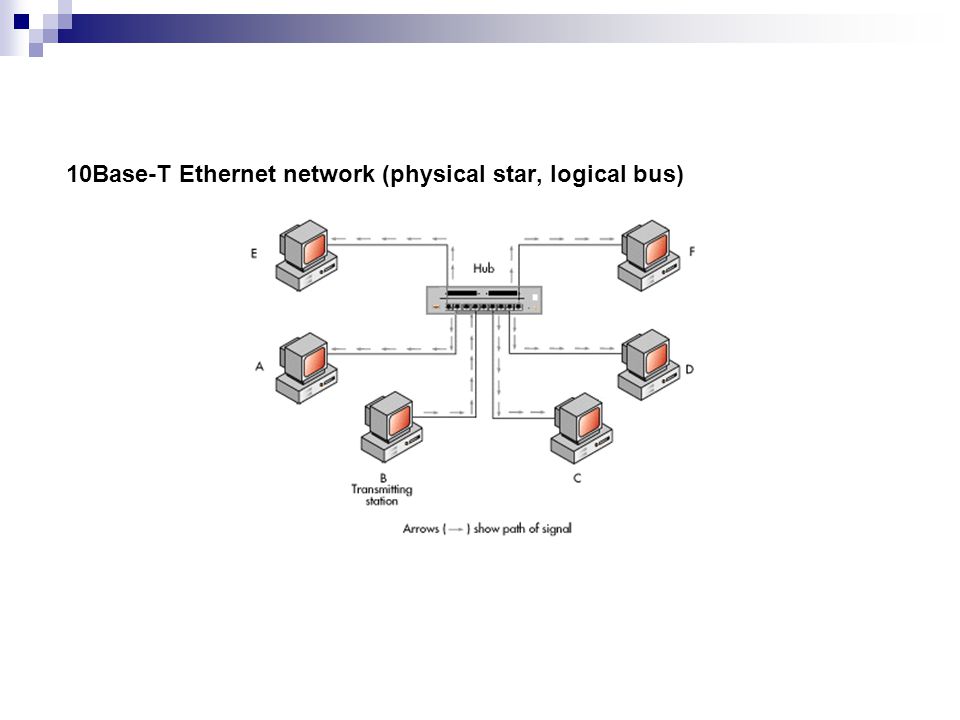

Исп. витая пара , 2 пары – 1 на прием, 1 на передачу. Топология: физическая – звезда, логическая – шина. +: надежность, удобство. -: необходим концентратор и большое кол-во кабелей.
Правило четырех хабов
Между двумя любыми
конечными узлами д.б. не более 4
концентраторов.
Пояснение: недостаточная
пропускная способность базовых
технологий. Сетевой концентратор или
Хаб (жарг. от англ. hub — центр деятельности)
— сетевое устройство, предназначенное
для объединения нескольких устройств
Ethernet в общий сегмент сети. Устройства
подключаются при помощи витой пары,
коаксиального кабеля или оптоволокна.
В настоящее время почти не выпускаются — им на смену пришли сетевые коммутаторы (свитчи), выделяющие каждое подключенное устройство в отдельный сегмент.
Ethernet 10Base-F: основные характеристики
Макс. длина сегмента – 2100м.
Используется
оптоволокно. Топология – звезда, Исп.
повторители и концентраторы. +:
Широковещательная система, станция
может начать передачу в любой момент,
конкуренция за среду передачи. -:
.Волоконно-оптический кабель является
самым дорогим из всех типов кабеля.
Волоконно-оптический кабель очень
хрупкий, поэтому монтаж его очень
затруднителен.
Fast Ethernet: время появления, виды технологий, основные характеристики
Быстрый Ethernet 100 Мбит/с.
Идея появилась в 1992. В 1995 Fast Ethernet присвоили стандарт IEEE 802.34. Сетевые карты проводят автопереговоры о принятии макс-приемлемого режима. Технологии:
100BASE-T — общий термин для обозначения стандартов, использующих в качестве среды передачи данных витую пару. Длина сегмента до 100 метров. Включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.
100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две пары проводников.
100BASE-T4 — стандарт,
использующий витую пару категории 3.
Задействованы все четыре пары проводников,
передача данных идёт в полудуплексе.
Практически не используется.
100BASE-T2 — стандарт, использующий витую пару категории 3. Задействованы только две пары проводников. Поддерживается полный дуплекс, когда сигналы распространяются в противоположных направления по каждой паре. Скорость передачи в одном направлении — 50 Мбит/с. Практически не используется.
100BASE-FX — стандарт, использующий многомодовое оптоволокно. Максимальная длина сегмента 400 метров в полудуплексе (для гарантированного обнаружения коллизий) или 2 километра в полном дуплексе, а так же по одноволоконному одномодовому оптическому кабелю, до 20 км.
100BASE-LX — стандарт, использующий одномодовое оптоволокно. Максимальная длина сегмента 15 километров в полном дуплексе на длине волны 1310 нм.
Gigabit Ethernet: время
появления, виды технологий, основные
характеристики
В 1996 г. была создана
группа 802.32 макс.подробного Ethernet
со скоростью 1000 Мбит/с.
— Исп.все форматы кадров Ethernet
— поддерживает полудуплексную версию протокола, метод доступа CSMA\CD
— поддержка всех основных видов кабелей Ethernet
Новое:
— мин размер кадра увеличен с 64 до 512 байт
— диаметр сети 200м.
— монопольный пакетный режим
— разрешение конечным узлам передавать несколько кадров без передачи среды др.узлам.
Стандарты:
1000BASE-T, IEEE 802.3ab — стандарт, использующий витую пару категорий 5e или 6. В передаче данных участвуют все 4 пары. Скорость передачи данных — 250 Мбит/с по одной паре.
1000BASE-TX был создан
Ассоциацией Телекоммуникационной
Промышленности (англ. Telecommunications Industry
Association, TIA) и опубликован в марте 2001 года
как «Спецификация физического уровня
дуплексного Ethernet 1000 Мб/с (1000BASE-TX)
симметричных кабельных систем категории
6 (ANSI/TIA/EIA-854-2001)» (англ.
«A
Full Duplex Ethernet Specification for 1000 Mbis/s (1000BASE-TX)
Operating Over Category 6 Balanced Twisted-Pair Cabling
(ANSI/TIA/EIA-854-2001)»). Стандарт,
использует раздельную приёмо-передачу
(2 пары на передачу, 2 пары на приём, по
каждой паре данные передаются со
скоростью 500 Мбит/с), что существенно
упрощает конструкцию приёмопередающих
устройств. Но, как следствие, для
стабильной работы по такой технологии
требуется кабельная система высокого
качества, поэтому 1000BASE-TX может использовать
только кабель 6 категории. Ещё одним
существенным отличием 1000BASE-TX является
отсутствие схемы цифровой компенсации
наводок и возвратных помех, в результате
чего сложность, уровень энергопотребления
и цена процессоров становится ниже, чем
у процессоров стандарта 1000BASE-T. На основе
данного стандарта практически не было
создано продуктов, хотя 1000BASE-TX использует
более простой протокол, чем стандарт
1000BASE-T, и поэтому может использовать
более простую электронику.
1000BASE-X — общий
термин для обозначения стандартов со
сменными приёмопередатчиками GBIC или
SFP.
1000BASE-SX, IEEE 802.3z — стандарт, использующий многомодовое оптоволокно. Дальность прохождения сигнала без повторителя до 550 метров.
1000BASE-LX, IEEE 802.3z — стандарт, использующий одномодовое оптоволокно. Дальность прохождения сигнала без повторителя до 80 километров.
1000BASE-CX — стандарт для коротких расстояний (до 25 метров), использующий экранированную витую пару (STP) с волновым сопротивлением 150 Ом. Заменён стандартом 1000BASE-T и сейчас не используется.
1000BASE-LH (Long Haul) — стандарт, использующий одномодовое оптоволокно. Дальность прохождения сигнала без повторителя до 100 километров.
Стандарт Ethernet, обеспечивающий передачу данных со скоростью 10 Мбит/с по витым парам (телефонным проводам). 10Base-T был первой версией Ethernet, использующей звездообразную архитектуру. При использовании с концентратором 10Base-T распределяет полосу пропускания 10 Мбит/с между всеми портами.
При использовании с коммутатором каждая пара передачи/приема имеет полные 10 Мбит/с.
В 1980-х годах 10Base-T был широко распространен. Используя недорогую и гибкую витую пару «телефонных проводов», 10Base-T Ethernet было проще установить, чем предыдущие «толстые» и «тонкие» Ethernet, в которых использовался коаксиальный кабель. См. 10Base5, 10Base2, 10Base-F, Ethernet и коммутатор Ethernet.
Конфигурация «звезда» Все станции в современных сетях Ethernet подключаются к центральному коммутатору с помощью витой пары и разъемов RJ-45.
Реклама
{X-html заменен}
Выбор редакции
ЭТО ОПРЕДЕЛЕНИЕ ПРЕДНАЗНАЧЕНО ТОЛЬКО ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ.
Любое другое воспроизведение требует разрешения. Информационные бюллетени PCMag
Информационные бюллетени PCMag
Наши лучшие истории в папке «Входящие»
Следите за новостями PCMag
PCMag.com является ведущим авторитетом в области технологий, предоставляющим независимые лабораторные обзоры новейших продуктов и услуг. Наш экспертный отраслевой анализ и практические решения помогут вам принимать более обоснованные решения о покупке и получать больше от технологий.
Как мы тестируем Редакционные принципы
(Открывается в новом окне)
PCMag поддерживает Group Black и ее миссию по увеличению разнообразия голосов в СМИ и прав собственности на СМИ.
© 1996-2023 Ziff Davis, LLC., компания Ziff Davis. Все права защищены.
PCMag, PCMag.com и PC Magazine входят в число зарегистрированных на федеральном уровне товарных знаков Ziff Davis и не могут использоваться третьими лицами без явного разрешения. Отображение сторонних товарных знаков и торговых наименований на этом сайте не обязательно указывает на какую-либо принадлежность или поддержку PCMag. Если вы нажмете на партнерскую ссылку и купите продукт или услугу, этот продавец может заплатить нам комиссию.
10Base-T UTP Ethernet и 10Base-2 Coax Ethernet были очень популярны в начале и середине 1990-х годов, когда сетевые карты и концентраторы/коммутаторы со скоростью 100 Мбит/с были очень дорогими.
Сегодняшние цены упали настолько, что большинство поставщиков сосредотачиваются не на сетях 10Base или 100Base , а на сетях Gigabit Ethernet , которые также обеспечивают обратную поддержку стандартов 100Base-T и 10Base-T.0012 . Вообще говоря, стандарты 10Base-T и 10Base-2 сегодня больше не используются, однако хорошее понимание этих старых стандартов по-прежнему считается ценным. Наконец, мы также кратко поговорим о сетевых стандартах 10Base-5 , 10Base-F и 10Base-35 .
Чтобы упростить различение кабелей, они разделены на категории: так мы получили CAT1, 2, 3 и т. д. Каждая категория зависит от скорости и типа сети. Но поскольку один тип кабеля может поддерживать разные скорости, в зависимости от его качества и проводки, кабели называются с использованием «BaseT», чтобы точно показать, для какого типа сетей предназначен конкретный кабель.
Мы собираемся разбить «10 Base T» на три части, чтобы упростить понимание:
Число 10 представляет собой частоту в МГц (мегагерцах), для которой изготовлен этот кабель. В данном случае это 10 МГц. Чем больше МГц, тем на больших скоростях может работать кабель. Если попробовать использовать этот тип кабеля для больших частот (а значит, и скоростей) то он либо не будет работать, либо станет крайне ненадежным. Скорость 10 МГц соответствует 10 Мбит/с, что теоретически означает 1,2 Мбит/с. Однако на практике вы не получите более 800 килобит в секунду (Кбит/с).
Слово «база» относится к основной полосе частот. Baseband — это тип связи, используемый Ethernet, и это означает, что когда компьютер передает, он использует всю доступную полосу пропускания, тогда как Broadband (кабельные модемы) разделяет доступную полосу пропускания. По этой причине пользователи кабельных модемов замечают замедление скорости, когда они подключены к занятому узлу или когда их сосед загружает все время на максимальной скорости! Конечно, с Ethernet вы заметите замедление скорости, но оно будет меньше по сравнению с широкополосным доступом.
Буква «T» относится к физической среде «витая пара», по которой передается сигнал. Это показывает структуру кабеля и говорит нам, что он содержит скрученные пары. Например, у UTP есть витые пары, и именно этот кабель используется в таких случаях. Для получения дополнительной информации см. страницу «UTP — неэкранированная витая пара», где можно найти информацию о выводах кабелей.
Несколько лет назад в кабелях 10 BaseT использовались кабели CAT3, которые используются для скоростей до 10 Мбит, но сегодня вы найдете в основном кабели CAT5, которые подходят для скоростей до 100 МГц или 100 Мбит/с, эти кабели также используются для сетей 10 Мбит/с. Только две пары кабеля UTP используются со спецификацией 10Base-T, а максимальная длина составляет 100 метров. Минимальная длина между узлами 2,5 метра.
В этой спецификации используется коаксиальный кабель, обычно черного цвета, который иногда также называют «тонким коаксиальным кабелем», «тонким Ethernet» или кабелем «RJ-58».
Максимальная длина составляет 185 метров, а минимальная длина между узлами — 0,5 метра. 10Base-2 использует разъемы BNC, для которых в зависимости от конфигурации требуются специальные терминаторы. Спецификация 10Base-2 анализируется здесь очень подробно (также содержит изображения), если вы хотите прочитать о ней больше.
В этой спецификации используется так называемый коаксиальный кабель «Thickwire», который обычно желтого цвета. Максимальная длина составляет 500 метров, а минимальная длина между узлами — 2,5 метра. Кроме того, для подключения к сетевой карте используются специальные разъемы, которые называются разъемами AUI (интерфейс дополнительного устройства) и аналогичны 15-контактным разъемам DB-15, которые большинство звуковых карт используют для своего джойстика / MIDI-порта.
В большинстве сетей используется кабель UTP и разъемы RJ-45 или коаксиальный кабель с разъемами BNC «T», по этой причине на рынке появились специальные устройства, позволяющие подключать сетевую карту AUI к этим различным кабельным сетям.
На рисунке ниже показаны некоторые из этих устройств:
Рисунок 1. Разъем AUI к разъему RJ-45 и разъем AUI к коаксиальному разъему BNC ‘T’
В этой спецификации используется оптоволоконный кабель . Волоконно-оптический кабель считается более безопасным, чем кабель UTP или любой другой тип кабеля, потому что к нему почти невозможно подключиться. Он также устойчив к электромагнитным помехам и затуханию. Несмотря на то, что спецификация 10Base-F предназначена для скоростей до 10 Мбит/с, в зависимости от типа используемого волокна и оборудования вы можете получить скорость до 2 Гбит/с!
Спецификация 10Base-35 использует широкополосный коаксиальный кабель. Он может передавать несколько каналов основной полосы максимальной длиной 3600 метров или 3,6 км/с.
Подводя итог, имейте в виду следующее:
Витая пара выступает в неэкранированной версии – UTP и в экранированной – FTP. В сочетании с устройствами с помощью разъемов типа RJ45.
