4 link нива: 4 link — 4 link suspension MDS (комплект деталей для самостоятельной сборки)

Подвеска four link (4 link) для Нивы. Есть ли смысл? | Автоочерк

Four link по сути значит 4-е тяги.

Four link по сути значит 4-е тяги.

Вообще для чего нужна такая подвеска? Ну зачастую такой сетап делают для бездорожья. Как вы заметили здесь отсутствует тяга панара ( или реактивная тяга кому как нравится), роль этой тяги выполняют верхние тяги сведённые на мосту практически в одну точку. Самый главный плюс такой подвески увеличившийся ход подвески опять же из-за отсутствия панара и другой конструкции верхних тяг. Такой ход подвески как никогда пригодится для езды по кочкам, ямам, камням, то есть там где машину постоянно диагоналит. Также некоторые применяют вместо двух верхних сведённых тяг А-образный рычаг, но такая подвеска менее надёжна из-за того что в ней всего 3 точки крепления.

Но при такой конструкции обязательной нужно решить возникшие нюансы. Такие как:

1. Подруливание моста.
2. Залом хвостовика редуктора.
3. Прочность самих тяг.

Отчасти все эти пункты можно нивелировать применив в такой конструкции, вместо сайлентблоков на концах тяг шаровые соединения.

Они привариваются к концам тяг, и есть ход резьбы для регулировки по длине. Главный плюс шаров в том что они не сжимаются, как сайлентблок.

Если вы всё же пошли по пути запрессовки сайлентблоков то советую усилить тяги следующим образом..

Также нужно будет изготовить кронштейны для для крепления к лонжеронам. Кто-то просто сваривает сам, а кто-то заказывает в интернете. Под заказ есть кронштейны которые нужно приваривать лишь частично, остальная часть крепится болтами.

Итак система 4 link хороший инструмент для увеличения внедорожного потенциала машины. Но для повседневной езды всё же больше подойдёт стандартная подвеска с тягой панара. Также из за увеличившегося хода подвески, возрастёт нагрузка на амортизаторы и кардан. Но чтобы предотвратить отрыв амортизатора, можно ограничить крайние ходы моста, подвязав его тросом, либо же установив сдвоеный амортизатор.

Подвеска 4-link - НИВА - общие вопросы

В последние годы среди нивоводов популярна задняя подвеска с треугольным А-образным рычагом.
Во многом благодаря симметричной работе в поворотах и относительной простоте расчета и изготовления.
(А небольшое подруливание даже в плюс).

Относительно геометрических воплощений данной конструкции постоянно ведутся споры на форумах, рычаги сооружаются разной формы и геометрии…

Однако в этот раз мы о принципах =)

Довольно кратко и не вдаваясь в заумные технические подробности.

Принципиальным отличием конструкции является три точки крепления моста. (которые, как мы знаем из тригонометрии, всегда образуют плоскость. гы)
Три точки — это минимально устойчивая система.
При потере одной из них мост перестает сохранять свое геометрическое положение.

Этот тезис мне довелось проверить на практике, когда при путешествии по степям Казахстана была оторвана нижняя продольная тяга и машина совершила живописный кульбит через крышу. =)
Подробнее здесь

Тогда как штатная подвеска с 5 тягами позволяет продолжать движение при обрыве до двух точек.
Мост при этом конечно гуляет в стороны, но пока есть хотя бы три разнесенные в пространстве точки, он остается на месте.

После событий в Казахстане (после переворота кое как склеенная скотчем машина самостоятельно проделала путь в 2500 км) я сделал для себя вывод —

Схема подвески с А-образным рычагом не годится для экстремального применения поскольку не обеспечивает запаса надежности.

Поиск альтернативных решений привел меня к популярной у американских строителей багги и лаконичной подвеске на сведенных тягах. (4-link)

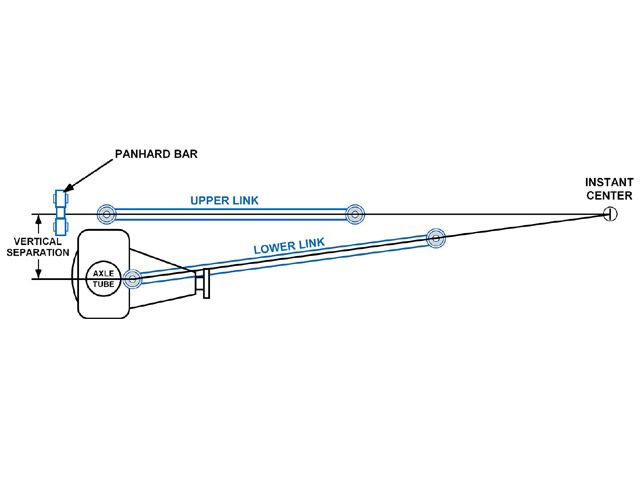

Суть очень проста — 4 тяги моста ставятся под углом, обеспечивая и боковую и продольную жесткость…

Подвеска при этом работает симметрично, а длинные тяги в сочетании с шаровыми шарнирами позволяют получить очень большую артикуляцию.

Ну и мост крепится на четырех точках вместо трех! =)

Изучение вопроса не принесло никаких результатов.
У нас никто не пытался не только адаптировать такую подвеску к ниве, но и вообще, ее описаний на русскоязычных ресурсах я не обнаружил.
Была только пару лет назад короткая тема на нива4х4 . с общими рассуждениями.

Поэтому источниками информации послужили иностранные форумы, в частности www.pirate4x4.com .
Там нашлись и методики расчетов при конструировании.

Небольшие прикидки и моделирование применительно к ниве показали, что попробовать построить такую подвеску стоит.

В длинноходных подвесках обычно в качестве шарниров используются сферические шарниры.

Однако, поскольку ходы на ниве не большие, я решил использовать массивные резиновые сайлетблоки.
Их углов на скручивание вполне хватает, а к абразивной среде они более устойчивы чем незащищенный шарнир.

Сперва я изготовил тяги.
Выточил втулки под сайлетблоки.

Труба используется бесшовная холоднодеформированная (30х4). Отторцевав трубу.

Собрал тяги в кондукторе.


И сварил.


Сообщение отредактировал muzolyajunior: 08 April 2011 - 13:43
