Каталог продукции Лодочные моторы и лодки Принцип работы 2х тактного и 4х тактного двигателей
При выборе силового оборудования необходимо уделить особое внимание типу двигателя. Существует два типа двигателей внутреннего сгорания: 2-х тактный и 4-х тактный.
Принцип действия двигателя внутреннего сгорания основан на использовании такого свойства газов, как расширение при нагревании, которое осуществляется за счет принудительного воспламенения горючей смеси, впрыскиваемой в воздушное пространство цилиндра.
Зачастую можно услышать, что 4-х тактный двигатель лучше, но чтобы понять, почему, необходимо более подробно разобрать принципы работы каждого.
Основными частями двигателя внутреннего сгорания, независимо от его типа, являются кривошипно-шатунный и газораспределительный механизмы, а также системы, отвечающие за охлаждение, питание, зажигание и смазку деталей.
Передача полезной работы расширяющегося газа осуществляется через кривошипно-шатунный механизм, а за своевременный впрыск топливной смеси в цилиндр отвечает механизм газораспре6деления.
Четырехтактные двигатели — выбор компании Honda
Четырехтактные двигатели экономичные, при этом их работа сопровождается более низким уровнем шума, а выхлоп не содержит горючей смеси и значительно экологичней чем у двухтактного двигателя. Именно поэтому компания Honda при изготовлении силовой техники использует только четырехтактные двигатели. Компания Honda уже многие годы представляет свои четырехтактные двигатели на рынке силовой техники и добилась высочайших результатов, при этом их качество и надежность ни разу не подвергались сомнению. Но всё же, давайте рассмотрим принцип работы 2х и 4х тактных двигателей.
Рабочий цикл 2-х тактного двигателя состоит из двух этапов: сжатие и рабочий ход.
Сжатие. Основными положениями поршня являются верхняя мертвая точка (ВМТ) и нижняя мертвая точка (НМТ). Двигаясь от НМТ к ВМТ, поршень поочередно перекрывает сначала продувочное, а затем выпускное окно, после чего газ, находящийся в цилиндре, начинает сжиматься.
Рабочий ход. После того, как горючая смесь максимально сжата, она воспламеняется при помощи электрической искры, образуемой свечой. При этом температура газовой смеси резко возрастает и объем газа стремительно растет, осуществляя давление, при котором поршень начинает движение к НМТ. Опускаясь, поршень открывает выпускное окно, при этом продукты горения горючей смеси выбрасываются в атмосферу. Дальнейшее движение поршня приводит к сжатию свежей горючей смеси и открытию продувочного отверстия, через которое горючая смесь поступает в камеру сгорания.
Основным недостатком двухтактного двигателя является большой расход топлива, причем часть топлива не успевает принести пользу. Это связано с наличием момента, при котором продувочное и выпускное отверстие одновременно открыты, что приводит к частичному выбросу горючей смеси в атмосферу.
Еще идёт постоянный расход масла, так как 2х тактные двигатели работают на смеси бензина и масла. Очередное неудобство — в необходимости постоянно готовить топливную смесь. Главными преимуществами двухтактного двигателя остаются его меньшие размеры и вес по сравнению с 4х тактным аналогом, но размеры силовой техники позволяют использовать на них 4х тактные двигатели и испытывать намного меньше хлопот в ходе эксплуатации. Так что уделом 2х тактных моторов осталось различное моделирование, в частности, авиамоделирование, где даже лишних 100г имеют значение.
Работа четырехтактного двигателя значительно отличается от работы двухтактного. Рабочий цикл четырехтактного двигателя состоит из четырех этапов: впуск, сжатие, рабочий ход и выпуск, что стало возможным за счет применения системы клапанов.
Во время впускного этапа поршень двигается вниз, открывается впускной клапан, и в полость цилиндра поступает горючая смесь, которая при смешении с остатками отработанной смеси образует рабочую смесь.
При сжатии поршень движется от НМТ к ВМТ, оба клапана закрыты. Чем выше поднимается поршень, тем выше давление и температура рабочей смеси.
Рабочий ход четырехтактного двигателя представляет собой принудительное движение поршня от ВМТ к НМТ за счет воздействия резко расширяющейся рабочей смеси, воспламененной искрой от свечи. Как только поршень достигает НМТ, открывается выпускной клапан.
Во время выпускного этапа продукты сгорания, вытесняемые поршнем, движущимся от НМТ к ВМТ, выбрасываются в атмосферу через выпускной клапан.
За счет применения системы клапанов четырехтактные двигатели внутреннего сгорания более экономичны и экологичны — ведь выброс неиспользованной топливной смеси исключен. В работе они значительно тише, чем 2х тактные аналоги, и в эксплуатации намного проще, ведь работают на обычном АИ-92, которым вы заправляете свою машину. Нет необходимости в постоянном приготовлении смеси масла и бензина, ведь масло в данных двигателях заливается отдельно в масляный картер, что значительно уменьшает его потребление.
Вот именно поэтому компания Honda производит только 4х тактные двигатели и достигла в их производстве колоссальных успехов.

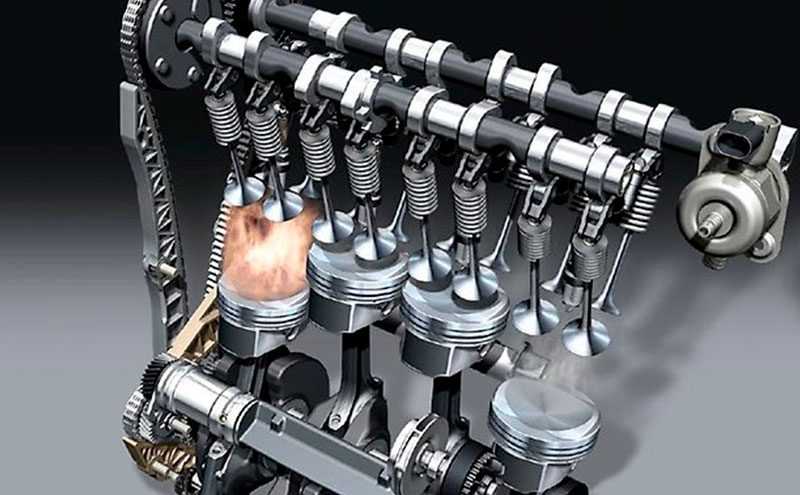

Четырехтактный двигатель представляет собой поршневой мотор внутреннего сгорания. Рабочий процесс всех цилиндров в этих агрегатах занимает 2 кругооборота коленчатого вала или четыре поршневых такта. С середины ХХ века 4 тактный двигатель — самый распространенный вид поршневых моторов.
Рабочий цикл ДВС (двигателя внутреннего сгорания) состоит из ряда процессов, при которых усиливается мощность двигателя, воздействующего на коленчатый вал. Состоит рабочий цикл из нескольких этапов:
В ДВС поршень двигается в одном направлении (вниз или вверх). Коленчатый вал совершает один оборот в два такта. Рабочим ходом поршня называют тот, при котором совершается полезная работа, и расширяются сгоревшие газы.
Двухтактными называют двигатели, в которых цикл совершается в один оборот коленчатого вала или за два такта. Четырехтактные агрегаты характеризуются совершением рабочего цикла за два оборота коленвала или за четыре такта.
Основные характерные показатели 4 тактного двигателя:
Приблизительно в 1854—1857 годах итальянцами Феличче Матоци и Евгением Барсанти было создано устройство, которое по имеющимся сегодня сведениям было похоже на четырехтактный мотор. Изобретение итальянцев было утеряно и только в 1861 году. Алфоном де Роше был запатентован двигатель такого типа.
Впервые пригодный к работе четырехтактный мотор создал немецкий инженер Николаус Отто. В его честь был назван четырехтактный цикл работы циклом Отто, а 4-тактный мотор, применяющий свечи зажигания, называют двигателем Отто.
В двухтактном моторе смазывание поршневых и цилиндровых пальцев, коленвала, поршня, подшипника и компрессорных колец проводят, заливая масло в бензин. Коленчатый вал 4тактного мотора располагается в масляной ванне, что является существенным отличием. Именно поэтому отсутствует необходимость смешивать топливо и добавлять масло. Все, что необходимо сделать владельцу автомобиля — наполнить бензином топливный бак.
Автовладельцу, таким образом, незачем приобретать специальное масло, без которого не может функционировать двухтактный мотор. Кроме того, при наличии четырехтактного мотора на поршневом зеркале и на стенах глушителя уменьшается количество нагара. Еще одно важное отличие — в двухтактном моторе в выхлопную трубу выплескивается горючая смесь, что обусловлено его устройством.
Следует признать, что у четырехтактных двигателей также имеются небольшие недостатки. Например, у них не особо качественными являются рабочие моменты по регулированию теплового клапанного зазора.
Распредвал четырехтактного мотора размещается в крышке цилиндра. Он приводится в действие ведущим колесом, вмонтированном в коленчатый вал. Распределительный вал открывает и закрывает один из клапанов: выпускной или впускной, в зависимости от расположения поршня. На распределительном вале также расположены кулачки, которые приводят в действие клапанные коромысла.
Коромысла после срабатывания, начинают воздействовать на определенный клапан и открывают его. Важно, что между регулировочным винтом и клапаном должен быть тепловой зазор (узкий промежуток). При нагреве металл расширяется, поэтому, если зазор слишком маленький или его нет вообще, клапаны не могут закрыть полностью каналы выпуска и впуска.
У клапана впуска зазор должен быть меньше, чем у клапана выпуска, потому как газы выхлопа горячее, чем смесь. Соответственно клапан впуска нагревается меньше, чем клапаны выпуска.
Как уже было отмечено работа четырехтактного мотора состоит из четырех тактов поршня или из двух оборотов коленвала.
Этапы работы :
Поршень движется вверх, провоцируя сживание горючей смеси. Когда он приближается к верхней точке, сжатый бензин возгорается.Главное отличие четырехтактного двигателя от двухтактного обусловлено разными механизмами газообмена, а именно: удалением отработанных газов и подачей топливно-воздушной смеси в цилиндр.
Процессы заполнения цилиндра и его очистки в четырехтактном двигателе происходят с помощью газораспределительного специального механизма, который в определенное время открывает и закрывает рабочий цикл.
Очистка цилиндра
и его заполнение в двухтактном двигателе выполняется в одно время с с расширением и сжатием при нахождении поршня поблизости мертвой нижней точки. В стенках цилиндра для этого имеется два отверстия: продувочное или впускное и выпускное. Через выпускное отверстие поступает топливная смесь, и выходят отработанные газы.Основные отличия двухтактных и четырехтактных двигателей:
Смешивают бензин с маслом двумя способами. Это может быть простое перемешивание, которое проводится перед тем, как залить в бак топливо и раздельная передача. Во втором случае масляно-топливная смесь образуется во впускном патрубке, расположенном между цилиндром и карбюратором.
Двигатель в последнем случае оснащен масляным бачком с трубопроводом, соединенным с плунжерным насосом.
Насос подает масло во впускной патрубок в том количестве, которое необходимо. Производительность насоса зависит от того, как расположена ручка подачи «газа». Поступление масла тем больше, чем больше подается топливо. Более совершенной является раздельная система смазки двухтактного двигателя. Отношение бензина к маслу при ней может достигать 200:1. Это приводит к снижению расхода масла и к уменьшению дымности. Такую систему используют, например, на современных скутерах.
В четырехтактных двигателях бензин с маслом не смешивают, а подают отдельно, для чего двигатели имеют классическую систему смазки, которая состоит из фильтра, масляного насоса, трубопроводной магистрали и клапанов. В качестве масляного бачка может выступать картер двигателя (смазка с «мокрым «картером) либо отдельный бачок («сухой» картер).
В первом случае насос всасывает из поддона масло, направляет его во входную полость, а затем по каналам -к деталям шатунно-кривошипной группы, к подшипникам коленвала и газораспределительному механизму.
В случае смазки с «сухим» картером масло заливают в бочок. Оттуда оно при помощи насоса попадает к трущимся поверхностям. Стекающую в картер часть масла откачивают дополнительным насосом и возвращают в бачок.
Для очищения масла от разных продуктов износа двигатель имеет фильтр. Кроме того при необходимости устанавливают охлаждающие фильтра, потому как температура масла в процессе работы может очень сильно подниматься.
Четырехтактный двигатель Briggs & Stratton, также называемый четырехтактным двигателем, приводит в действие целый ряд наружного энергетического оборудования, включая газонокосилки, генераторы, тракторы для газонов и культиваторы. Наши 4-тактные двигатели лидируют в мире по производству и качеству.
В двигателях с верхним расположением клапанов (OHV) клапаны расположены над поршнем. Распределительный вал перемещает клапаны через толкатель, толкатели и коромысла. Четырехтактные двигатели с верхним расположением клапанов обеспечивают более эффективное сгорание за счет более равномерного распределения воздушно-топливной смеси по камере сгорания.
Для питания вашего оборудования двигатель с верхним расположением клапанов выполняет повторяющийся четырехэтапный процесс, подробно описанный ниже.
Элемент, обеспечивающий работу двигателей внутреннего сгорания
Этап 1: Такт впуска
Воздух и топливо поступают в небольшой двигатель через карбюратор. Работа карбюратора заключается в подаче смеси воздуха и топлива, которая обеспечивает правильное сгорание. Во время такта впуска открывается впускной клапан между карбюратором и камерой сгорания. Это позволяет атмосферному давлению нагнетать топливовоздушную смесь в отверстие цилиндра, когда поршень движется вниз.
>> Проблемы с производительностью? Узнайте, как устранять неполадки при ремонте карбюратора и чистить / обслуживать карбюраторы ваших небольших двигателей.
Этап 2: Такт сжатия
Сразу после того, как поршень достигает нижней точки своего хода (нижняя мертвая точка), отверстие цилиндра содержит максимально возможную топливно-воздушную смесь.
Впускной клапан закрывается, и поршень возвращается обратно в отверстие цилиндра. Это называется тактом сжатия процесса 4-тактного двигателя. Топливно-воздушная смесь сжимается между поршнем и головкой блока цилиндров.
Шаг 3: Рабочий ход
Когда поршень достигает верхней точки своего хода (верхней мертвой точки), он находится в оптимальной точке для воспламенения топлива, чтобы максимально увеличить мощность вашего наружного силового оборудования. В катушке зажигания создается очень высокое напряжение. Свеча зажигания позволяет подавать это высокое напряжение в камеру сгорания. Тепло, создаваемое искрой, воспламеняет газы, создавая быстро расширяющиеся, перегретые газы, которые толкают поршень обратно в отверстие цилиндра. Это называется рабочий ход .
Этап 4: Такт выпуска
Когда поршень снова достигает нижней мертвой точки, открывается выпускной клапан. По мере того, как поршень движется обратно вверх по отверстию цилиндра, он вытесняет отработавшие газы сгорания через выпускной клапан и из выхлопной системы.
Когда поршень возвращается в верхнюю мертвую точку, выпускной клапан закрывается, а впускной открывается, и процесс четырехтактного двигателя повторяется.
Постоянное повторение цикла требует двух полных оборотов коленчатого вала, в то время как двигатель создает мощность только во время одного из четырех тактов. Чтобы машина продолжала работать, ей нужен небольшой маховик двигателя. Рабочий ход создает импульс, толкающий маховик за счет инерции, который удерживает его и коленчатый вал во время тактов выпуска, впуска и сжатия.
Главная | Руководство для начинающих: что такое четырехтактный двигатель и как он работает?
В наши дни все легковые и легкие грузовики используют четырехтактные поршневые двигатели, работающие как на бензине, так и на дизельном топливе. Это означает, что коленчатый вал должен совершить два оборота, и каждый поршень должен двигаться вверх и вниз два раза, чтобы произвести один импульс мощности.
Другими словами, поршень движется вверх-вниз, вверх-вниз при каждом срабатывании свечи зажигания.
В наши дни двухтактные двигатели можно найти только в бензопилах, машинах для уборки сорняков, снегоходах, подвесных лодочных моторах и мопедах. Двигатели такого типа могут иметь большую мощность для данного размера или веса, но они производят гораздо больше загрязнения.
Роторный двигатель Ванкеля, недавно использованный Mazda в RX-7, работает на совершенно другой системе. Меня можно представить как трехтактный двигатель, но на самом деле у него вообще нет тактов.
В четырехтактном двигателе четыре такта:
Начиная с верхней мертвой точки (ВМТ) и при нулевом вращении поршень движется вниз по цилиндру. При движении поршня создается вакуум, и впускной клапан открывается, всасывая воздух в цилиндр. В карбюраторных двигателях, а также в двигателях с впрыском через порт и корпус дроссельной заслонки топливо поступает с воздухом, а в двигателях с прямым впрыском оно впрыскивается непосредственно в цилиндр.
Теперь, в нижней мертвой точке (НМТ), поршень снова начинает двигаться вверх. Впускной и выпускной клапаны закрыты, и топливно-воздушная смесь сжимается поршнем в камеру сгорания. В наши дни степень сжатия, объем цилиндра плюс камера сгорания по сравнению с объемом только камеры сгорания, может составлять от 8:1 до 12:1 или больше в некоторых гоночных двигателях. Сжатие смеси значительно увеличивает мощность, вырабатываемую при сгорании, но само сжатие выделяет тепло, которое может вызвать детонацию или преждевременное воспламенение.
Здесь происходит все волшебство! Свеча зажигания воспламеняет смесь, так как поршень находится в верхней части хода. В результате взрыва поршень быстро перемещается обратно в цилиндр, вращая коленчатый вал и заставляя машину двигаться. В дизеле искры нет, смесь просто самовоспламеняется в нужный момент за счет теплоты сжатия. В одноцилиндровом двигателе на холостом ходу практически слышен каждый отдельный взрыв.
Поршень движется обратно вверх по цилиндру из-за импульса, создаваемого во время рабочего такта и веса маховика (в одноцилиндровом двигателе), или из-за работы других цилиндров. . Выпускной клапан открывается, и вместо сжатия сгоревших газов они выталкиваются в выпускное отверстие. Когда поршень снова приближается к ВМТ, выпускной клапан начинает закрываться, а впускной начинает открываться на небольшой период, называемый «перекрытием», когда выходящий выхлоп создает всасывание, которое помогает втягивать воздух через отверстие впускного клапана. Затем цикл начинается снова, при этом поршень движется вниз при еще одном такте впуска.
