Пользователю доступны следующие функции:
Подключение преобразователя интерфейса к ПКП-1 производится через разъем «ЛИН. 2» соответствующего ПКП-1. Соответственно, связь ПК со всеми ведомыми приборами одного уровня можно организовать с единой точки в системе, как показано на рисунке.
Обращение к каждому из ПКП-1 будет производиться по уникальному серийному номеру. Этот прием достаточно удобен и поэтому часто используется на практике, экономя силы и время пользователя.
Преобразователь ПИ2 отличается от ПИ1 наличием гальванической развязки, что делает связь значительно более помехоустойчивой и позволяет прокладывать линии (RS-485) от ПКП-1 до ПИ2 длиной до нескольких километров. Оба преобразователя получают питание от компьютера по USB кабелю. При подключении преобразователя к компьютеру необходимо установить драйверы для работы с ним. Драйверы находятся на прилагаемом диске или могут быть свободно скачаны с сайта http://www.nitann.ru/ или http://www.ftdichip.com/. После установки драйверов в системе появляется новый СОМ порт, который надо будет указывать в прикладных программах.
| Количество | Скидка | Вы экономите |
|---|
| Тип устройства | Преобразователь интерфейса и модуль сопряжения |
| Напряжение питания от сети переменного тока, В | от USB-порта |
| Количество адресов, занимаемых в адресном пространстве прибора | IP30, IP41 (зависит от варианта исполнения) |
Масса прибора. не более. кг | 0.1 |
| Ток потребления не более мА | 80 |
| Уровни и нагрузочная способность линии RS-485 | соответствует стандарту |
| Прочность изоляции кВ | 1,5 |
| Способ крепления | Настенное исполнение |
Компактный преобразователь предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.
Особенности АС4-М преобразователя интерфейсов RS-485 — USB
Гальваническая изоляция интерфейсов.
Автоматическое определение направления передачи данных.
Создание виртуального COM-порта при подключении прибора к ПК позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом.
Разъем micro USB для подключения преобразователя к ПК. Кабель в комплекте.
Компактный корпус, занимающий минимум места на DIN-рейке или на столе. Габаритные размеры 27×72,5×26 мм.
Питание от шины USB.
Гарантийный срок – 5 лет.
Поддерживаемые операционные системы
Windows XP/Server 2003/Vista/7/8/8.1/10
Mac OS X
Linux 2.6.x/3.x.x
Входное напряжение питания DC, В | 4,75…5,25 |
Класс защиты по ГОСТ 12.2.007.0-75 | III |
Потребляемая мощность, Вт, не более | 2 |
Электрическая прочность изоляции, В | 1780 |
Стандарт | USB 2. |
Разъем | Тип microUSB |
Передаваемые сигналы | D+, D- |
Максимальная длина линии связи, м | 3 |
Стандарт | EIA/TIA-485 |
Разъем | Клеммы |
Передаваемые сигналы | A(Data+), B(Data-) |
Максимальная скорость передачи данных, бит/с | 115200 |
Максимальная длина линии связи, м | 1200 |
Максимальное количество приборов, шт. | 32* |
Габаритные размеры, мм | 27×72,5×26 |
Степень защиты | IP20 |
Крепление | На DIN-рейку |
Масса, г | 45 |
Преобразователь Gate-USB/485 предназначен для подключения к персональному компьютеру устройств, имеющих интерфейс RS-485.
1. Подключение и питание конвертера по USB. Средний потребляемый ток — 100 мА
2. Гальваническая развязка между линией RS485 и внутренней схемой конвертера — до 5000 вольт.
3. Нагрузочная способность изделия 1/4 стандартной, что позволяет подключить в линию до 128 устройств с такой же нагрузочной способностью.
4. Виртуальный COM порт.
5. Автоматическое определение скорости приема/передачи.
6. Автоматическое определение направления передачи.
7. Индикация: питание — красный на плате, сдвоенный индикатор: передача в линию – TX (красный), приема — RX (зеленый).
Изделие не нуждается в каком-либо конфигурировании.
Подключение изделия: Преобразователь подключается к линии связи в соответствии со спецификацией интерфейса RS485.
Прием и передача информации происходит по одной и той же линии (витой паре). Ограничение по максимальной длине линии связи 1200 метров. Для согласования линии в устройстве уже установлен оконечный резистор (терминатор) 120 Ом. Схема подключения изображена на рисунке.
В линии допускается только последовательный способ подключения устройств «от одного к другому». При наличии ветвлений часть устройств в линии может не работать из-за несогласованности линии. Конечное устройство в линии дополняется резистором «терминатором» .

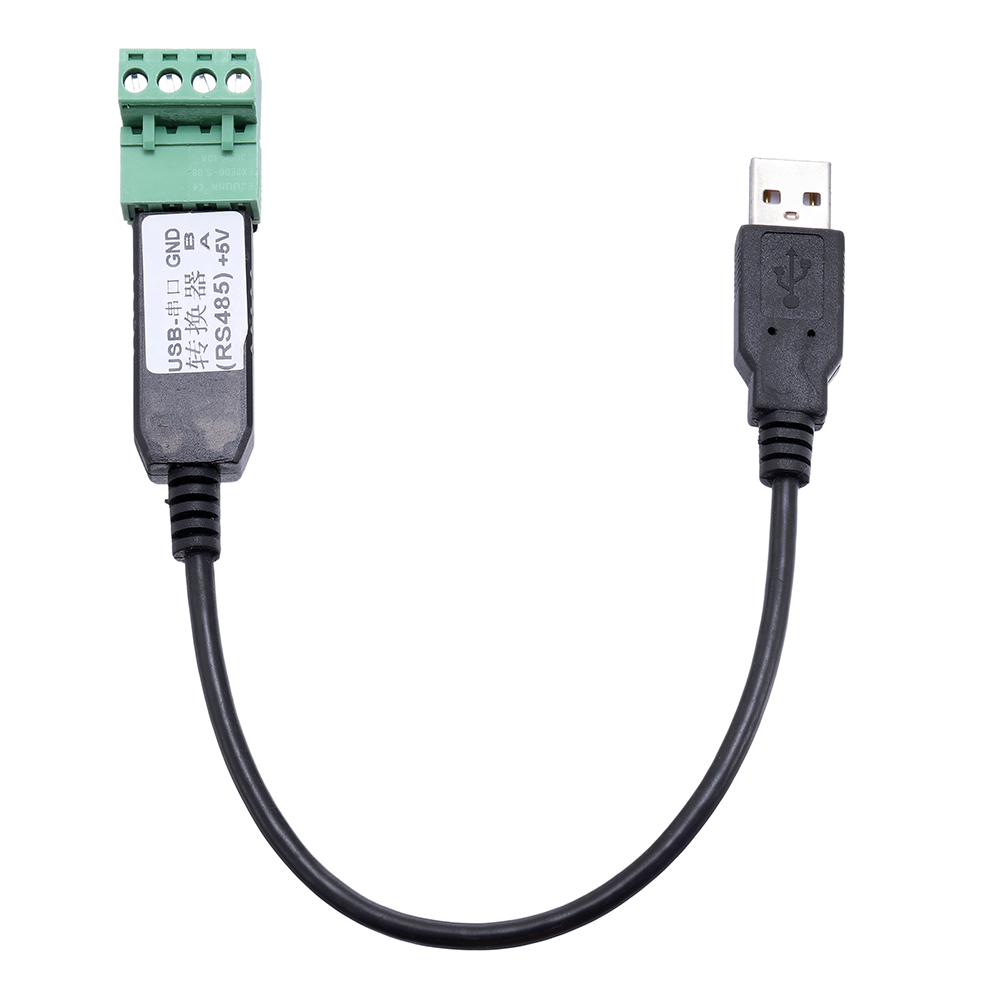

Описание: Преобразователь USB в RS-485
Аппаратное обеспечение: микросхема FTDI
Преимущества: Легко установить, легко использовать, мигает, когда активен.
Макс. Скорость: 3,000,000 бод
Инструменты: Маленькая отвертка в комплекте
Наш USB-конвертер преобразует сигнал RS-485 от счетчиков в сигнал, который может быть понят вашим компьютером и нашим программным обеспечением EKM Dash.Это недорогое устройство, которое подойдет, если вы хотите считывать показания счетчиков на месте (на месте). К этому преобразователю можно подключить до 256 метров по витой паре длиной 4000 футов.
Мы рекомендуем этот USB-преобразователь всем клиентам, которые приобретают любой из наших омниметров v.3 или v.4. Это действительно удобно для выполнения настроек счетчика (в частности) и для непосредственного считывания показаний счетчика. Мы особенно рекомендуем его пользователям системы EKM Push, которые еще не могут выполнять настройки счетчика.
В этом преобразователе используется микросхема производства FTDI, которая намного прочнее, надежнее и проще в использовании, чем микросхемы конкурентов.
Клеммные колодки крошечные, поэтому мы прилагаем небольшую отвертку к каждому преобразователю USB, чтобы их было легче открывать и закрывать.
Эта новая модель USB-конвертера имеет прозрачный корпус, который позволяет визуально отображать успешное считывание показаний счетчика. Это отображается миганием красного светодиода, который мигает при успешном считывании.
Чтобы использовать этот конвертер, загрузите и установите драйвер USB. Работает с большинством современных операционных систем (macOS, Windows, Linux).
Ознакомьтесь с этой схемой связи, на которой показан пример USB-преобразователя, подключенного к нескольким омнимметрам (до 256 метров).
Работает со всеми нашими интеллектуальными измерителями RS-485, включая омниметры версии 3 и импульсные омниметры версии 4.
Их очень легко подключить и подключить (требуется крошечная отвертка с плоской головкой 2 мм).Убедитесь, что у вас установлены драйверы FTDI USB. Подключите витую пару проводом от A + на USB-преобразователе к «RS-485 A» на максимум 256 измерителях EKM, подключите B- к «RS485 B» на тех же измерителях.
Для получения дополнительной информации о наших продуктах и услугах мы рекомендуем вам посетить нашу онлайн-базу знаний, в которой представлены спецификации, видео, учебные пособия, ответы на часто задаваемые вопросы, диаграммы и многое другое.
Описание
Плата преобразователя Laureate LUSB485 USB-to-RS485 может подключать компьютер с портом USB к главному измерителю или счетчику Laureate и до 31 удаленного измерителя и счетчика Laureate на шине RS485.Он оснащен разъемом USB Type-B для подключения к ПК через стандартный кабель USB (Laurel P / N CBL05), а также разъемом RJ11 для подключения к шине RS485 с 31 измерителем Laurel, оснащенным интерфейсной платой Laurel RS485. На этой плате имеются двойные разъемы RJ11, подключенные параллельно для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей данных RJ11 (Laurel P / N CBL03), без необходимости использования концентратора.
Пользователь может выбрать два последовательных протокола: Modbus RTU и Custom ASCII.Протокол Laurel ASCII на основе текстовых строк является самым простым и рекомендуется, если лауреаты являются единственными устройствами в сети. Для получения дополнительной информации см. Наше Руководство по последовательной связи по протоколу Modbus и Руководство по последовательной связи. Протокол Laurel Laurel ASCII поддерживает 31 адрес устройства, один из которых должен быть платой преобразователя. Два протокола Modbus поддерживают 247 адресов устройств; однако только 31 адрес может управляться электрически на линии RS485 без повторителя.
Несколько счетчиков на шине RS485 также могут иметь цифровую адресацию с помощью нашей платы преобразователя Ethernet-to-RS485, которая может быть подключена непосредственно к ПК через кабель Ethernet или через локальную сеть (LAN) к ПК. связанный.
Установка
При подключении платы LUSB485 к ПК компьютер загрузит требуемый драйвер.
Плата подключается к ПК через UART, поэтому укажите связь RS485. Укажите скорость передачи, обычно 9600, и введите номер COM-порта, назначенный компьютером. Отдельные измерители, включая главный измеритель, выбираются в программном обеспечении по их собственному цифровому адресу, который можно ввести с передней панели измерителя или с помощью бесплатного программного обеспечения Laurel для настройки приборов на базе Windows.
| Разъемы USB и RJ11 | Кабель USB, P / N CBL05 |
Технические характеристики
Электрические характеристики| LUSB485 Плата преобразователя RS485 в RS485 | |
|---|---|
| Скорость передачи | 300, 600, 1200, 2400, 4800, 9600 |
| Устройств на ПК USB-порт | 1 для счетчика хоста плюс до 31 на шине RS485 |
| Разъем USB | Разъем USB типа B |
| Соответствие USB | Спецификация универсальной последовательной шины, редакция 2. 0 |
| Длина линии USB, макс. | 5 месяцев |
| Устройств на линию RS485 | До 31 |
| Разъем RS485 | Разъем RJ11 |
| Соответствие RS485 | EIA / TIA-485 |
| Плата преобразователя питания | Через линию USB |
| Изоляция | 250 В действующее рабочее, 2.3 кВ действующее значение за 1 мин испытание |
| Защита от электростатического разряда | 15 кВ согласно IEC 1000-4-2 |
| Устойчивость к электромагнитным помехам | 10 В / м согласно IEC 1000-4-3 |
| Защита EFT | 2 кВ согласно IEC 1000-4-4s |
| Защита от короткого замыкания | Непрерывный |
| Выбираемые протоколы | Modbus RTU, специальный ASCII. |
| Протокол Modbus RTU | |
|---|---|
| Соответствие стандартам | Modbus через спецификацию последовательной линии V1.0 (2002) |
| Тип протокола | Главный-подчиненный, командный режим запрос-ответ |
| Режим потоковой передачи данных | Не поддерживается спецификацией Modbus |
| Форматы данных (по выбору) | 1. Без контроля четности, 8 бит данных, 2 стоповых бита |
2. Нечетность, 8 бит данных, 1 стоповый бит | |
| 3. Проверка на четность, 8 бит данных, 1 стоповый бит | |
| Версия основной платы | Уровень 5 и выше |
| Пользовательский протокол ASCII | |
| Соответствие стандартам | Собственный протокол Laurel |
| Формат данных | Без контроля четности, 8 бит данных, 1 стоповый бит |
| Тип протокола | Командный режим на основе текстовой строки или режим непрерывной потоковой передачи данных |
| Режим потоковой передачи данных | Выбирается пользователем до 60 показаний в секунду |
| Версия основной платы | Любые |
Это программное обеспечение можно бесплатно загрузить с этого веб-сайта. Для его использования требуется плата последовательной связи в измерителе, но после настройки эта плата может быть удалена при желании. Совместимость с протоколом Modbus или Laurel ASCII.
Плата RS232 позволяет регистрировать данные с помощью одного измерителя. Использование плат RS485 позволяет регистрировать данные с помощью до 31 прибора Laureate. Данные с выбранных счетчиков могут быть записаны в файл ASCII, который затем может быть импортирован в MS Excel.Данные также могут отображаться на экране компьютера в виде до 64 фактических или виртуальных панельных счетчиков в 4 группах (или экранах) по 16 метров каждая. Совместим только с протоколом Laurel ASCII.Код заказа: SKU DUR386612 (НАБОР ПРОГРАММ УНИВЕРСАЛЬНЫЙ USB)
Содержит;
Если какая-либо из приведенных выше ссылок приводит к появлению странных символов в вашем браузере, щелкните файл правой кнопкой мыши.
чтобы сохранить его на свой компьютер.
Драйверы виртуального COM-порта, необходимые для устройства, можно загрузить непосредственно с веб-сайта Future Technology Devices International Ltd.
Таблица соединений RS-485 для использования с адаптером USB на RS-485:
| Клиент (Единица) | Зажим клетки 5p (WAGO) Intellivox | 5 полюсов XLR | 5 пол. Феникс |
RS-485 A (+ прием) | 1 | 5 | 5 |
RS-485 B (- прием) | 2 | 4 | 4 |
RS-485 Z (- отправить) | 3 | 3 | 3 |
RS-485 Y (+ отправка) | 4 | 2 | 2 |
DGND | 5 | 1 | 1 |
Обратите внимание, что интерфейс устройства является полнодуплексным (т.
е.е. отдельные пары передачи и приема) последовательный интерфейс.
Требуемая мощность
USB-COMi-M Адаптер USB — RS-232/422/485
Последовательный адаптер USB-COMi-M USB-to-RS-232/422/485 предназначен для последовательного подключения
расширение порта быстро и просто. Подключение к USB-порту компьютера или
USB-концентратор, последовательный USB-адаптер мгновенно добавляет RS-232, RS-422 или RS-485
порт последовательной связи с вашей системой.Используя преимущества шины USB,
Последовательный USB-адаптер упрощает добавление последовательных портов и последовательных устройств
к вашей системе с помощью простых функций plug-and-play и hot plug.
При подключении последовательного USB-адаптера к USB-порту адаптер автоматически получает номер
. обнаружен и установлен. Нет конфликтов IRQ и COM порта, так как порт не
требуются дополнительные IRQ, DMA, память в качестве ресурсов системы. Адаптер
питается от порта USB, и внешний адаптер питания не требуется.
Адаптер снабжен внешним 4-контактным микропереключателем для установки RS-232, RS-422 или
. Режим RS-485 удобно, без необходимости открывать металлический корпус. Оба 6-контактные
клеммный блок и штекер DB9 доступны для оптимальной гибкости для
последовательное соединение. Адаптер также обеспечивает уникальную возможность подачи питания
вывод 5 В / 150 мА через контакт 5 клеммной колодки на последовательное устройство. Адаптер
с кронштейном для DIN-рейки для промышленной среды.Вариант завершения и смещения
доступны для линий передачи данных.
Адаптер USB-to-RS-232/422/485 обеспечивает мгновенное подключение к RS-232, RS-422,
Устройства связи RS-485 для POS, оборудования автоматизации производства, многоточечный
устройства сбора данных, считыватели штрих-кодов, часы, весы, терминалы ввода данных,
Связь между ПК на большом расстоянии, банкоматы и последовательная связь в суровых условиях
среды.
USB-COMi-M USB для промышленного ввода / вывода обеспечивает промышленное решение
требующие одноузловой или многоточечной связи на короткие и большие расстояния.
Полные драйверы поддерживают Windows VISTA, XP, 2003, 2000, ME и 9x.
Характеристики и спецификации
Номер модели: USB-COMi-M
Добавляет один RS-232, или RS-422, или RS-485
последовательный порт при подключении к USB-порту
Установлен стандартный Windows COM порт
Сигналы управления модемом с полным RS-232
Сигналы данных RS-232: TxD, RxD, RTS, CTS,
DSR, DTR, DCD, RI, GND
Сигнал данных RS-422: Tx-, Tx +, Rx +, Rx-,
ЗЕМЛЯ, RTS-, RTS +, CTS +, CTS-
Сигнал данных RS-485:
4-проводный: Tx-, Tx +, Rx +, Rx-
2-проводный: данные-, данные +
FIFO: буфер передачи 128 байт
Буфер приема 384 байта
Скорость последовательного порта до 230 Кбит / с
Один штекер DB9 и одна 6-контактная клеммная колодка
Обеспечивает выходную мощность 5 В / 150 мА через контакт 5 клеммной колодки для последовательного порта
устройства, требующие питания.
Полный аппаратный и программный контроль потока
Автоматическое управление буфером передачи для 2-проводного полудуплексного режима RS485
Защита от перенапряжения ESD (15кВ)
Контрольные светодиоды Power, TxD, RxD, указывающие состояние питания и порта
Один внешний двухрядный переключатель для простой настройки режима RS-232, RS-422, RS-485
-не нужно открывать шасси для установки режима
-Режим RS-232: ВЫКЛ, ВКЛ, ВКЛ, ВКЛ
-Режим RS-422: 4-проводный с квитированием ВКЛ, ВКЛ, ВКЛ, ВКЛ
-Режим RS-485: 4-проводный полный дуплекс ВКЛ, ВЫКЛ, ВКЛ, ВКЛ
-Режим RS-485: 2-проводный полудуплекс с эхосигналом ВКЛ, ВЫКЛ, ВЫКЛ, ВКЛ
-Режим RS-485: 2-проводный полудуплекс без эха ВКЛ, ВЫКЛ, ВЫКЛ, ВЫКЛ
Параметры последовательной связи
-Чётность: Нет, Четное, Нечетное
-Биты данных: 7, 8
-Управление потоком: RTS / CTS
Встроенные оконечные резисторы 120 Ом для оконечной нагрузки Tx / Rx / CTS
Встроенный резистор смещения 750 Ом для смещения Tx / Rx
Кабель USB 0.
9 метров в комплекте
Питание от порта USB. Внешний адаптер питания не требуется.
Простая установка plug & play и подключение устройств RS-232 / RS-422 / RS-485
Работает с хост-портом USB 1.1 и 2.0
Шасси из листового металла SECC с кронштейном для DIN-рейки
Размеры: 57 мм x 76 мм x 23 мм
82 мм x 76 мм x 23 мм (с кронштейном для DIN-рейки)
Номер COM-порта можно изменить с COM1 на COM4 для поддержки HyperTerminal,
или любой другой требуемый номер COM-порта
Поддерживает Windows Vista, XP, 2003, 2000, ME и 9x
Руководство пользователя
Рабочая температура: от 0 до 55 градусов C
Температура хранения: от -20 до 85 градусов C
Влажность при эксплуатации: от -5 до 95% H
Средняя наработка на отказ (MTBF): 3
Характеристики:
Спецификация:
USB:
Последовательный интерфейс:
Производительность:
5, 2Последовательные сигналы:
Поддержка драйверов :
Физические характеристики:
Окружающая среда:
Требования к питанию :
Гарантия: 5 лет
Одобрения: одобрения FCC, CE, RoHS
| Общие технические параметры | |
| USB | 1x USB 2. 0 |
| Последовательный порт | 1x RS-485/422 |
| Промышленный | |
| Рабочая температура | от -10 ° C до 60 ° C |
| Входное напряжение | Питание от порта |
| Сертификаты и стандарты | FCC, CE, RoHS |
| Гарантия производителя | 5 лет |
| Параметры кабеля | |
| Длина кабеля | 1.5 метров |
Мы будем устанавливать usb на установку rs485 на нашем компьютере. USB-485M — это 2-проводный адаптер последовательной связи USB-RS-485 для использования RS485. Не требует внешнего источника питания или сложной конфигурации.
Он имеет разъем USB типа A (штекер) для подключения к компьютеру и универсальный модульный разъем RJ45 / RJ12 типа «мама».Подходит для вилок RJ12 и RJ45. USB-485M поддерживает несколько скоростей передачи и соответствует стандарту USB V2.0.
НЕ подключайте USB-485M к компьютеру до установки файла драйвера.
Перейдите на веб-сайт Automation Direct и загрузите последние версии драйверов для этого устройства. Я бы не стал использовать мини-компакт-диск, поставляемый с конвертером, потому что он может быть устаревшим.
Ресурсы поддержки последовательного преобразователя USB-485M
Загрузите и распакуйте zip-файл.(Щелкните правой кнопкой мыши файл zip и выберите «Извлечь все…».)
Если у вас 64-разрядный компьютер, дважды щелкните следующий файл:
CP210xVCPInstaller_x64.exe
Если у вас 32-разрядный компьютер, дважды щелкните этот файл:
CP210xVCPInstaller_x86.exe
Если вы не уверены, какой компьютер 32-битный или 64-битный, перейдите в панель управления и загляните в систему.
В разделе «Тип системы» отображается 32-разрядная или 64-разрядная операционная система.
В качестве альтернативы, в Windows 7 вы можете нажать «Пуск» и щелкнуть правой кнопкой мыши «Компьютер».
При выборе свойств отобразится системная информация.
Теперь начнется установка драйвера моста CP210x USB-UART. Выберите «Далее».
Перед установкой программного обеспечения необходимо принять лицензионное соглашение. Выберите «Я принимаю это соглашение» и нажмите «Далее».
Теперь вы получите сообщение о завершении установки. Драйвер Silicon Laboratories для ПК установлен. Щелкните Готово.
Теперь мы настроим драйвер устройства для нашего оборудования.
Программное обеспечение драйвера на нашем ПК начнется с поиска CP2103 USB to UART Bridge Controller. Он начнется с поиска обновления Windows…
После настройки программного обеспечения на ПК отобразится следующее сообщение.
Если он не может найти программное обеспечение драйвера, вы можете вручную выбрать папки x64 (64bit) или x86 (32bit) из загруженных файлов драйвера.
Теперь вы можете вызвать диспетчер устройств и просмотреть порты на вашем компьютере.Silicon Labs CP210x USB to UART Bridge находится на коммуникационном порте 5. COM5 теперь будет указывать на порт USB, где информация преобразуется в сигнал RS485.
Теперь мы готовы подключиться к нашему оборудованию с преобразователем USB в RS485. Поскольку это последовательное устройство и соединение 1: N. Это означает, что у нас будет мастер и хотя бы одно подчиненное устройство. Мастером обычно является ПК (персональный компьютер), который будет контролировать все коммуникации. Он будет запрашивать информацию и получать ответы.При общении все коммуникации должны иметь одинаковые параметры. Что отличает коммуникацию, так это то, что каждому ведомому устройству присваивается уникальный номер.
Пример:
| Устройство | Компьютер «Мастер» | Контроллер процесса Solo «Подчиненный» | ПЛК Do-More «Подчиненный» | Дополнительные устройства «Подчиненные» |
| Адрес станции / Номер устройства | НЕТ | 1 | 2 | … |
| Скорость передачи | 9600 | 9600 | 9600 | 9600 |
| Биты данных | 8 | 8 | 8 | 8 |
| Четность | Даже | Даже | Даже | Даже |
| Стоп-биты | 1 | 1 | 1 | 1 |
Протокол — это фактическая связь (формат передаваемой информации), которая происходит по сети.
(От ведущего к ведомым) Носителем является сам последовательный кабель RS485.
Смотрите на YouTube: Установка адаптера USB — RS485 для ПК
Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, свяжитесь со мной.
Спасибо,
Гарри
Если вы, как и большинство моих читателей, стремитесь изучать технологии. Системы нумерации, используемые в ПЛК, нетрудно изучить и понять. Мы рассмотрим системы нумерации, используемые в ПЛК. Сюда входят биты, десятичные, шестнадцатеричные, ASCII и числа с плавающей запятой.
Чтобы получить эту бесплатную статью, подпишитесь на мою бесплатную рассылку новостей по электронной почте.
Зарегистрироваться сейчас.Электронная книга «Надежная регистрация данных бесплатно» также доступна для бесплатной загрузки. Ссылка включена, когда вы подписываетесь на ACC Automation .
Преобразователь интерфейса USB в RS232 / 485 / TTL, промышленная изоляция
Это промышленный изолированный преобразователь USB в RS232 / 485 / TTL с оригинальным FT232RL внутри.Он имеет встроенные схемы защиты, такие как изоляция питания, магнитная изоляция ADI, диод TVS и т. Д. Более того, USB TO RS232 / 485 / TTL поставляется с корпусом из алюминиевого сплава, что делает его прочным и долговечным в работе.
USB TO RS232 / 485 / TTL очень прост в использовании, полностью автоматическое приемопередача без задержек. Благодаря быстрой связи, стабильности, надежности и безопасности он является идеальным выбором для промышленного управляющего оборудования и / или приложений с высокими требованиями к связи.
Преобразователь напряжения 3 В / 5 В, настройка уровня TTL с помощью переключателя
3 В / 5 ВВики: www.waveshare.com/wiki/USB_TO_RS232/485/TTL
.
0
