Сегодняшний пост будет посвящен визуализации звука. Для этих целей будут использованы довольно интересные радиолампы, которые по своей конструкции представляют миниатюрные электронно-лучевые трубки с отклоняющей системой, наподобие тех, что находятся в кинескопах телевизоров. В ходе фильма узнаем как запускать подобные артефакты, какие особенности нужно учитывать при настройке, рассмотрим основные критерии при выборе абсолютно любых радиоламп и не только индикаторных. В конце разместим вакуумную пробирку в элегантном корпусе, который будет радовать вас каждый раз при прослушивании любимых музыкальных композиций.
В своё время, индикаторные радиолампы уровня сигнала произвели огромную революцию, превратив бытовые радио-приёмники в нечто живое и ранее неведомое обычному жителю тех времён. В мире отсутствия светодиодов и прочих привычных для нас вещей, мигающие лампы начали свое существование примерно с 1935 года, и в ходе развития разделились на три поколения.
Исполнение в таком корпусе называлось пальчиковым. Прямое предназначение: настройка радиоприемников с амплитудной модуляцией и индикации уровня записи в магнитофонах. Время работы по паспорту составляет 500 часов, после чего вероятно теряется эмиссия или выгорает люминофор. Напряжение накала требует 6.3 вольта при токе в 300 мА.
Для проверки радиолампы необходима панелька, к которой удобно подпаивать провода. Её вы увидите дальше. После небольшой работы с наждачной бумагой, проверим совпадают ли паспортные данные с фактическими показаниями потребления тока. Может там чего ошиблись.
После подключения накального напряжения в 6.3 вольта ток с 600-та миллиампер начал падать, и по мере прогрева стабилизировался на 320 мА, что нам и нужно. Часть работы можно считать выполненной, так как на этом этапе миллионы электронщиков умудряются спалить накал, подавая на вход что попало.
Далее необходимо найти постоянное напряжение в 250 вольт для питания анода кратера. Обычно для таких целей используют анодные трансформаторы типа ТА24, но он чересчур большой для нашей конструкции. Предлагаю другую схему, обычный диодный мост прямо от сети 220 B. На его выходе получается примерно 210 вольт с учетом падения напряжения на диодах и пульсациями в 100 Гц. Сглаживающий конденсатор не ставим, так как напряжение в таком случае вырастет до 300 вольт. Конечно такое решение в корень не правильное и требует гальванической развязки от сети, но мне всё равно «я художник, я так вижу».
Такое простое подключение запустит индикаторную лампу, и позволит её проверить на работоспособность. Если прикоснуться к первой ножке, она же вход, то устройство при этом хорошо реагирует, открывая лепестки как змея при виде опасности. Для правильного управления лампой на её вход необходимо подавать отрицательное напряжение. Его можно формировать с помощью детекторного каскада, состоящего из двух диодов.

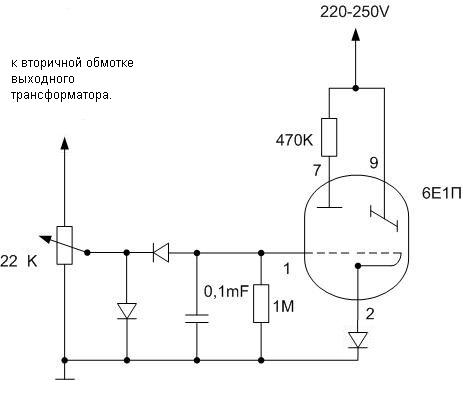

Это самая простая схема управления, она подключается к выходу усилителя низкой частоты. Минус этой схемы в том, что моргание тут будет сильно зависеть от громкости, нужно будет каждый раз крутить ручку резистора чтоб подобрать нужный порог срабатывания.
Более продвинутый вариант схемы состоит из трёх каскадов. Первый — это эмиттерный повторитель, состоящий из транзистора Т1, у него большое входное сопротивление для уменьшения искажений входного сигнала. Второй — транзистор, это усилитель и ограничитель напряжения. Третий — формирует обратную связь, которая помогает расширить рабочий диапазон лампы. Этот каскад можно отключать. Такая схема очень чувствительна, и может работать при низком уровне входного сигнала.
Собрать её можно на монтажной плате, размер выходит довольно компактный. Тут видим 4-ре провода. Два из них это питание, остальные вход и выход сигнала. Во избежание помех при прослушивании, нужно использовать экранированный провод, так как тут все электропомехи наводятся.
Теперь время поместить эту кучу железа в корпус. Размер его не большой, так как внутри разместится только плата управления. Накальный трансформатор установим сверху для придания антуражности. Электронно-лучевая трубка подчеркнёт красоту трансформатора, или трансформатор подчеркнет трубку, да всё равно! Сверлим крепежные отверстия и проводим подготовительные работы над корпусом. Отверстие для панельки фрезеруем с помощью бор машины. Желательно чтобы деталь вставлялась туго, так как крепежных элементов на панели, не предусмотрено конструкцией.
Понижающий трансформатор на 18 вольт для питания платы управления. Он небольшого размера и отлично поместится внутри корпуса. Припаиваем на выход диодный мост и сглаживающий конденсатор, так как схема усилителя требует постоянного напряжения.
Все соединительные провода прячем внутри корпуса, снаружи ничего не должно торчать.
В идеале все выходящие с трансформатора контакты необходимо изолировать от внешнего мира с помощью термоусадки.
С обратной стороны разместим выключатель питания. Без него никуда. Всю начинку фиксируем с помощью китайского соплеклея, льём побольше, чтобы ничего не отвалилось в процессе эксплуатации. Подпаиваем к трансформатору оставшиеся детали. Тут видно два диодных моста, на выходе одного 210 вольт, на выходе второго 18. Цепляем щуп и смотрим как обстоят дела с отрицательным напряжением на выходе усилителя.
Сейчас переключатель напряжения на осциллографе установлен в положение 2 вольта клетка, но понять что-либо при касании провода пальцами не просто, сигнал желейный, прыгает туда-сюда. Более понятно становится с уровнем выходного напряжения, если подключить морзянку с телефона. Вся шкала на экране занимает 6 клеток, 6 на 2 вольта, клетка равна — 12 вольт. Таково управляющее напряжение выходит на входе индикаторной лампы 6Е1П. Если к примеру проигрывать музыку, то сигнал будет выглядеть так…
Замеряем ток анода, мультиметр показывает 2 мА. Заглянем в справочник, и видим ту же самую цифру в 2 мА.
Ток анода кратера равен 4 миллиамперам. Анод кратера — это та железка внутри лампы, которая покрыта люминофором.
Как правильно выбрать индикаторную радиолампу 6Е1П? Для начала смотрим на маркировку. Нам важен её год рождения. Вот тут к примеру два образца. Один 68-го, второй 72-го года. Вы спросите да?! И что? Да ничего, кроме того, что кратеры у этих образцов покрыты разным люминофором. Особенность заключается в том, что более старый образец не светится в спектре ультрафиолета. Следовательно, дальнейшая работа ламп будет сильно отличаться друг от друга.
Теперь посмотрим остальные виды электронно-световых индикаторов. Ранее мы рассмотрели образец 6Е1П второго поколения. К первому поколению относят индикатор 6Е5С с торцевым окном. Он начал выпускаться примерно с 1935 года фирмой Philips и имел маркировку ЕМ11. Сразу же союз позаимствовал идею и создал свой аналог. Восхищенный народ прозвал индикатор «магическим» или «кошачьим глазом». Устанавливался он на радиоприемниках СВД-9, ТМ-8, 9н-4, Маршал.
Долгое время лампа 6Е5С в нашей стране оставалась единственной. Желание разнообразить изображение на экране такого индикатора привело к разработке новых схем включения. В частности, введение дополнительного резистора в цепь кратера, который дал возможность светящимся лепесткам как бы перехлестываться при большом входном сигнале, увеличивая яркость в зоне перехлеста. Этот эффект в ранние годы развития радиолюбительства даже нашёл свой отклик в эфирном жаргоне: когда оператор хотел подчеркнуть, что радиостанция корреспондента слышна очень громко, то принято было говорить «принимаю вас с перехлёстом».
Дальнейшее развитие этого направления привело к появлению электронно-световых индикаторов с боковым расположением экрана. Их было разработано и выпущено невероятно большое количество. Лампу 6Е1П мы уже рассмотрели. Сейчас мигает индикатор 6Е3П. Он относится к третьему поколению. Светящийся рисунок представляет собой два столбика, растущие навстречу друг другу при увеличении отрицательного потенциала на входе.
Схема включения всех трёх разновидностей индикаторов аналогична, разница лишь в нумерации ножек. Таким образом их можно легко проверять на работоспособность.
Так как эти лампы являются электронно-лучевой трубкой с отклоняющей системой внутри, то на поток электронов можно влиять внешним магнитным полем. Если поднести к примеру постоянный магнит, то можно сместить линию на аноде кратера. Если поднести магнит слишком близко, железка внутри намагнитится и линия в нейтральном положении начнёт светить куда-то в бок. Работа в таком случае выглядит не лучшим образом. То же самое происходило с кинескопами телевизоров. Исправить такую ситуацию можно с помощью размагничивания.
Кстати, люминофор в лампе 6Е5С не светился в ультрафиолете, это при том, что она 62-го года выпуска. Люминофор тут дно. При хорошем внешнем освещении вряд ли что-то увидите.
Индикатор 6Е1П — самый удачный по моему мнению, потому на нём и остановимся. Посмотрим как визуализируется сигнал в такт с музыкальным сопровождением.
Напишите в комментариях если вы знакомы с морзянкой, это был первый язык связи, который распространился в радио эфире. Довольно любопытная вещь, но к сожалению бесполезная в наше время.
Сейчас морзянка полностью заменилась матрицей, этим шрифтом в свое время получилось сдать экзамен по физике, в котором я был ноль, наш препод при этом даже ничего не понял, гениальное изобретение.
Мне самому довелось родиться в век, когда единственной доступной электронной игрой для народа была «ну погоди» на платформе электроника. Иногда поражает какими интересными технологиями пользовались за долго до моего существования. Считаю нам с вами повезло жить в современном мире активного развития электроники.
Биржа ProСтанки
Добавлено: 16.02.2012 в 14:25
Продолжительность: 04:05
Интереснейшие видео материалы для начинающих электронщиков и состоявшихся профессионалов своего дела
Самыми крупнейшими в России заводами являются ленинградское объединение «Светлана» и Московский электроламповый завод (МЭЛЗ).
За всё время своего существования, начало которого заложено еще в начале прошлого века, основной продукцией их были (и остаются) радиолампы. На «Светлане» производится огромный ассортимент приёмно-усилительных и специальных радиоламп. Коллектив завода «Светлана» разработал, и внедрил в производство много радиоламп совершенно нового назначения, конструкции некоторых из них, аналогов не имеют и другими заводами не выпускались. Основной продукцией завода МЭЛЗ были кинескопы, нозавод также выпускал и радиолампы, которые и по сей день особенно ценятся радиолюбителями-конструкторами аппаратуры высококачественного звуковоспроизведения. Современная система обозначения отечественных радиоламп введена вначале 1950-х гг., хотя несколько раз уточнялась. По ней обозначение лампы состоит из 4х — 5и элементов, и до сих пор на некоторых вариантах старых выпусков сохранены прежние названия. )Характеристики выпускаемых ламп в России подтверждает качественная ламповая радио и телеаппаратура, вспоминаемая нами добрым словом и хорошими отзывами.
Хочу остановиться на отдельном типе радиоламп, выпускаемых в 60хх годах прошлого столетия, — это индикаторные лампы 6Е1П и 6Е3П . Электронно-световые индикаторы применяются в приемниках и магнитофонах , в качестве визуального указателя настройки — индикатора. Конструкция лампы состоит из двух частей — триодной и индикаторной …
Оставить комментарий
Вероятно, это будет довольно длинный и подробный вопрос(ы).
Я хотел разбить все на части, но так как все вроде как связано, я решил сохранить это как один пост. Я прошу прощения, если это не стандартная практика.
У меня есть пара старых российских электронных ламп 6Э1П «Волшебный глаз». Из того, что я понял, они в основном использовались для отображения уровня сигнала и настройки станции. Западными аналогами были лампы EM80, и они были похожи, но не одинаковы. Я искал различные схемы и схемы, но не нашел ничего, что можно было бы использовать. Я нашел одну схему, которую использовал в качестве отправной точки. Одна из моих самых больших забот — это безопасность. Эта трубка требует 250 В, и я бы хотел, чтобы она была безопасной.
Я немного разбил это, чтобы легче понять, что мне нужно:
Во-первых, блок питания
Я прикинул, что мне не нужно много энергии, лампы потребляют менее 15 мА при полной яркости. Итак, небольшой трансформатор на 24 В, выпрямитель и пара последовательных конденсаторов (не обращайте внимания на номиналы на схеме, я взял то, что было в ящике). Схема VU Meter разработана на основе операционного усилителя TL072, поэтому +/-12V кажется хорошим выбором.
Я видел такой дизайн в нескольких аудиоусилителях, так что это может быть излишеством. Пока я искал несколько рабочих примеров, я заметил, что люди питают лампы EM80 стандартными блоками питания USB. Это 5 В, так что я мог бы действительно переусердствовать здесь.
Во-вторых, волюметр
Я просмотрел несколько конструкций волюметра и выбрал что-то не слишком сложное и в то же время не слишком элементарное. Я построил эту часть на макетной плате, и она работает так, как ожидалось.
Мне просто нужно настроить RV1 и RV2, чтобы получить весь диапазон от 0 В до -2 В. Для тестирования я подключил его к генератору сигналов, который выдавал сигнал частотой 2 кГц с амплитудой около 0,7 В. Я пробовал разные частоты от 20 Гц до 20 кГц.
Как понизить выходной сигнал операционного усилителя? Когда вход ниже 0,1 В, я бы хотел, чтобы выход был близок к 0 В, и теперь я не могу поднять выход выше -0,7 В. Я измеряю выход между GRID и GND.
Насчет диодов не уверен. В оригинальной конструкции указан 1Н34А, и они больше не производятся. Поскольку у меня были проблемы с их поиском, я просто добавил то, что у меня было, так что они могли быть полностью отключены.
Третий, получение 250 В
Я заказал повышающий преобразователь, который мог бы использовать на своем рабочем месте, но я его получу не скоро, поэтому я провел небольшое исследование и выяснил, что повышающие преобразователи не слишком сложны. Вот что я придумал:
Меня больше всего беспокоит безопасность.
Я немного понимаю, как работают повышающие преобразователи, и вижу две возможные точки отказа. Либо MOSFET, либо диод закорочены. Как бы я поступил с этим?
Вот еще вторая часть конвертера. Если я правильно понимаю, выходное напряжение зависит в основном от скважности импульса от таймера 555. Я видел, как используются разные катушки индуктивности, от 1,5 мГн до 2,2 мГн. Есть ли какие-либо преимущества в использовании катушки индуктивности большего номинала?
Наконец-то сама электровакуумная лампа
Извините за грубый дизайн символов в KiCAD. 🙂
Вот просто соединяю все вместе (кроме нагревателя 6.3В, пока думаю как с этим бороться) и тогда исходя из напряжения СЕТИ лампа должна загореться, меньше напряжение, тем ярче трубка.
Меня немного смущают маркировки на русской схеме. На контакте 7 указано 100 В / 2 мА, а на контакте 9 — 250 В / 4 мА, и я действительно не понимаю, как эти два резистора заставят это работать.
И мне также интересно, почему на 1-м выводе трубки стоит такой большой резистор 470кОм.
Мой последний вопрос будет о 6,3 В переменного тока, необходимом для нагревателя. Теоретически я мог бы использовать трансформатор со вторичной обмоткой 12 В для питания всего. TL072 отлично работает с +/-6 В, и я могу настроить повышающий преобразователь. Итак, могу ли я затем просто подключиться к этим 12 В от трансформатора, добавить выпрямительный диод, и всего за половину цикла у меня будет что-то близкое к 6 В, и я мог бы использовать это для питания этого нагревателя. Я понятия не имею, насколько хрупкие эти трубки, так что это может быть полным сумасшествием.
В общем, на этом все. Я буду признателен за любые советы, подсказки или критику.
