ПО — На пластиковой крышке электронного модуля есть маркировка программного обеспечения (ПО) микроконтроллера, это то же, что и software (SW)
Прошивка конфигурации – записывается в определенный раздел флеш памяти микроконтроллера(процессора)
обычно размером около 8 килобайт
Аркадия(Arcadia)
Содержание
Первыми ласточками в этой серии были модули с софтом SW: 01.03.09. Это модуль Arcadia 8 WAYS, заказной партномер C00252878 (252878). Эти модули в силу особенностей некоторых электронных цепей и внешних соединений не взаимозаменяемы с любым другим похожим модулем.
То есть, SW: 01.03.09 можно поставить только вместо SW: 01.03.09, и наоборот ))). И соответственно, такой модуль не подойдет на замену модуля с любым другим SW.
Эти модули могут выпускаться со следующим программным обеспечением SW: 01.04.02, SW: 01.04.03, SW: 01.04.09, SW: 01.04.13, SW: 02.00.10, SW: 16.00.13, и при соблюдении определенных нюансов, могут быть условно взаимозаменяемы.
Тогда все программы стирки будут совпадать, и по факту вы получите стиральную машину другой модели. Правда, это допустимо только для стиральных машин Indesit(Индезит).Если же у вас на руках электронный модуль, с неизвестной родословной — то есть отсутствует информация, с какой стиральной машины он был снят, то вы можете подставить его, при условии что SW заменяемых модулей лежит в диапазоне 01.04.02 — 16.00.13. По результатам подстановки будет видно, совместим он или нет. При такой попытке никакого вреда электронике и стиральной машине не может быть нанесено, при условии, что вы правильно подключили разъемы. В противном случае, вам нужно обратиться к специалисту, который может изменить конфигурацию модуля(прошивку).
В этой платформе применяется микроконтроллер MC9S08GB60A семейства HCS08 фирмы Motorola. Возможна его замена и смена ПО.
Аналоги:
MC9S08GB60
SP107158 Производитель Freescale
SP101655
SP107156
SP10715B
Купить в Китае
Купить в России https://electron1.
ru.
Для Аркадия(Arcadia) 8 WAYS, 9 WAYS Применяется программатор USBDM
Электронный модуль Аркадия-2(Arcadia-2) отличается типом применяемого микроконтроллера и программным обеспечением — SW: 16.01.XX и выше. Работает только с аналоговым датчиком уровня воды(прессостатом). Эти модули не совместимы с любым из описанных выше, а также между собой, пожалуй, за редким исключением.

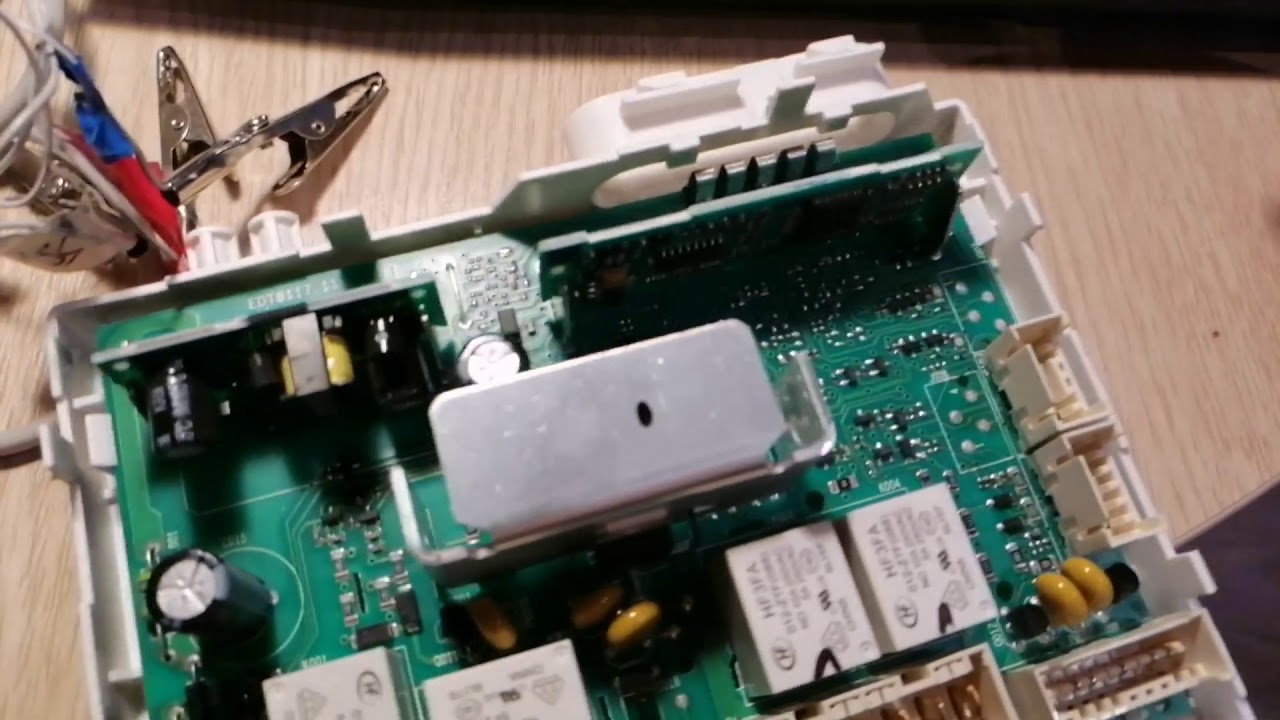

Модули управления Arcadia 1 / 2При самостоятельной попытке заказа электронного модуля, вы можете получить следующий ответ от поставщика: «модуль поставляется без прошивки, сообщите модель стиральной машины», либо «модуль поставляется без прошивки, предоставьте данные с шильдика стиральной машины».
Что это значит? Это значит, что при подключении такого модуля к стиральной машине, он работать не будет.
Что же такое прошивка? Прошивка(конфигурация), это набор данных в виде бинарного файла, обычно размером около 8 килобайт, который при помощи спец программы и адаптера записывается в определенный раздел флеш памяти микроконтроллера(процессора). Прошивка для модуля Аркадия должна подбираться с абсолютной точностью, по данным с шильдика стиральной машины. Бывают случаи, когда одной и той же модели стиральной машины соответствуют разные прошивки, и в таком случае выбор осуществляется по продуктовому коду и дате выпуска аппарата. На стиральных машинах Индезит(Indesit), Аристон(Ariston), Хотпоинт-Аристон(Hotpoint-Ariston), на задней стенке расположен разъем для подключения сервисного ключа, который используется для конфигурирования(прошивки) электронного модуля.
По данным из конфигурации процессор определяет:
Без нужных данных в соответствующей ячейке, просто не получится правильно определить состояние блокировки люка стиральной машины, или уровень воды в баке. В лучшем случае мы получим зависание стиральной машины на определенном этапе, а в худшем — потоп.Для 100% совместимости, при замене силового модуля, прийдется обратиться к специалисту.
Своими силами тут не обойтись. Если ПО (SW) исходного и заменяемого модуля одинаковы, то необходимо только прошить конфигурацию, по данным с шильдика вашей стиральной машины. Подробнее о шильдиках было рассказано здесь. В случае же, если SW модулей отличается, то прийдется изменить и его, для этого нужно обратиться к мастеру-электронщику. Нужно отметить, что такая операция допустима только для ПО в диапазоне SW: 01.03.09 — SW: 02.00.10. Во всех остальных случаях, необходим модуль с точным совпадением SW.
Также, возможен случай, когда версия SW Аркадии не известна. Это бывает, если электронный блок приносят без пластикового корпуса, на котором указан SW. В таком случае, узнать SW Аркадии можно при помощи сервисного ключа, которым выполняется прошивка модуля Аркадия.
Разновидности и совместимость модулей управления Indesit Ariston
https://texnomag.ru/manual/raznovidnosti_i_sovmestimost_moduley_upravleniya_indesit_ariston
youtube.com/embed/yxApsTGxl-0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Ссылка на первоисточник:
https://ran-remont.ru/kak-podobrat-elektronnyj-modul-arkadiya/
Электронные модули стиральных машин Indesit, Ariston — Hotpoint-Ariston — эволюция
Ennek a hibakódnak a leírását nem találtam sehol, hatha valaki tudja mit jelent. Элёре — это кёзи.Indesit IWD 7125 (EU) mosógép Arcadia Panelje and következőt produkálja: forgatásig elmegy, de nem forgat. Центри Хо . Мирт ??
Сзясток ! Fent nevezett mosógép аз előmosásnál ajtót bezárja, vizet vesz, majd amikor forgatni kellene, egyet ránt, de nem forgat. Centrire kapcolva rendben центробежный. Мирт ван Эз? Ehhez kérem a véleményeteket ! Амит Элёре — это nagyon szépen köszönök. Юдв Яно Муа. ház címkéjéről megprobálok fotót föltenni !
Indesit F03 Hibak
Тип изделия: Indesit WISL 105XEX
Дьярташ: 2006 г. / 11 лет ————————————————— ———————————————
Hibajelenség:
Állítólag hajnalban csak ugy bekapcsolt, де a lányka nem emlékszik mit csinált, mert gyorsan kitépte в konnektorból. Azóta nem mos.
Amikor én megnéztem a jelenség a következő:
Connektorba beugás után készenlét jelző LED má kigyullad.
Ha az ajtó zárva vagy magától, vagy BÁRMELYIK programot indítva a következő történik:
1. Айтот ретесели
2. Vizet engedi be és azonnal szivattyúzza is ki.
3. Lakat LED villog, valamint и felső vízszintes 4 LED sor utolsó két LED-je.
És ezt konnektorból kihúzásig csinálja. ————————————————— ———————————————
Амит Эддиг Чинальтам: Szűrőket vizet, lefolyót ellenőriztem. На сайте elektrotanya.com вы можете найти руководство по обслуживанию WISL105X с помощью Letöltöttem.
Az utolsó két LED villogása az F03-as Hibakód.
Saját fordításomban: NTC szakadás vagy rövidzár vagy fűtőtest relé beragadt (csak fedöltött állapotban) NTC-t kivettem, megmértem аз ellenállását.
Szobahőmérsékleten (kb. 22-23 fokon): kb 24 кОм
Ha hideg vízbe dugtam, felment magasabb értékre.
Ha felmelegítettem hajszárítóval: akkor lement 6-8 kohm-ra.
Igaz ручной 20 fokon 20kohm-ot ir. Панель csatlakozó felől megmértem, se szakadás se rövidzár.
