Плата расширения Arduino Sensor Shield V5.0

Коммутационная плата Arduino Sensor Shield V5.0 предназначена для расширения функциональности контроллеров на платформе Arduino UNO.
Плата позволяет подключить различные вариации внешних устройств, таких как датчики, сервомашинки, реле, кнопки, потенциометры и т.д.

— На плате расширения находится кнопка сброса параметров или перезагрузки RESET.
— Когда на плату подается питание, должен загореться светодиод PWR.
— На плате расширения Arduino Sensor Shield V5.0 расположено множество интерфейсов для подключения различных внешних устройств и питания.

SD card interface (интерфейс для подключения карт памяти SD) – имеет 6 выводов, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, GND, D11, D10, D13, D12.
Ultrasonic interface (интерфейс для подключения ультразвуковых датчиков) – имеет 4 вывода, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, A0, A1, GND.
Интерфейс для подключения внешнего источника питания (блока питания, батареи). Обозначение выводов: GND, VCC.
Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN.
Установлено шесть аналоговых входов обозначенных: 0, 1, 2, 3, 4, 5.
Analog IO ports (интерфейс аналоговых входов-выходов) имеет 6 выводов, обозначение выводов: A0, A1, A2, A3, A4, A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal.
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Имеет 4 вывода, обозначение контактов: SCL (Serial CLock), SDA (Serial DAta), «-», «+».
Интерфейс RS232 (последовательная шина COM), имеет 4 вывода обозначение выводов: Tx, Rx, «-», «+».
ACP220 wireless module interface (интерфейс для подключения внешнего Wi-Fi модуля ACP220). Имеет 6 входов, обозначение входов: GND, VCC, не задействован, D1, D0, не задействован.
Bluetooth interface (интерфейс для подключения внешнего устройства Bluetooth) имеет 6 выводов. Обозначение выводов: VCC, GND, D1, D0, GND, 3V3.
Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов. Обозначение выводов: D0, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Вывод AREF (опорное напряжение для аналоговых входов).
LCD parallel interface (параллельный порт для подключения жидкокристаллического дисплея) имеет 14 выводов. Обозначение выводов на схеме интерфейсов платы.
LCD serial interface (последовательный порт для подключения жидкокристаллического дисплея) имеет 6 выводов. Обозначение выводов на схеме интерфейсов платы.

Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Переключение с источника питания Arduino на внешний источник осуществляется с помощью перемычки SEL. Для питания платы нужно напряжение 5 Вольт.

Bluetooth interface — интерфейс для подключения внешнего устройства Bluetooth
LCD parallel interface и LCD serial interface — параллельный и последовательный порт для подключения жидкокристаллического дисплея
Размеры: 57 х 57 х 18.5 мм
Вес: 23 гр.

Плата расширения (Коммутационная плата) Arduino Sensor Shield V5.0 для Arduino UNO

Коммутационная плата Arduino Sensor Shield V5. 0 предназначена для расширения функциональности контроллеров на платформе Arduino UNO.

Плата позволяет подключить различные вариации внешних устройств, таких как датчики, сервомашинки, реле, кнопки, потенциометры и т.д.

SD card interface (интерфейс для подключения карт памяти SD) – имеет 6 выводов, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, GND, D11, D10, D13, D12.
Ultrasonic interface (интерфейс для подключения ультразвуковых датчиков) – имеет 4 вывода, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, A0, A1, GND.
Интерфейс для подключения внешнего источника питания (блока питания, батареи). Обозначение выводов: GND, VCC.
Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN.
Установлено шесть аналоговых входов обозначенных: 0, 1, 2, 3, 4, 5.
Analog IO ports (интерфейс аналоговых входов-выходов) имеет 6 выводов, обозначение выводов: A0, A1, A2, A3, A4, A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal.
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Имеет 4 вывода, обозначение контактов: SCL (Serial CLock), SDA (Serial DAta), «-», «+».
Интерфейс RS232 (последовательная шина COM), имеет 4 вывода обозначение выводов: Tx, Rx, «-», «+».
ACP220 wireless module interface (интерфейс для подключения внешнего Wi-Fi модуля ACP220). Имеет 6 входов, обозначение входов: GND, VCC, не задействован, D1, D0, не задействован.
Bluetooth interface (интерфейс для подключения внешнего устройства Bluetooth) имеет 6 выводов. Обозначение выводов: VCC, GND, D1, D0, GND, 3V3.
Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов. Обозначение выводов: D0, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Вывод AREF (опорное напряжение для аналоговых входов).
LCD parallel interface (параллельный порт для подключения жидкокристаллического дисплея) имеет 14 выводов. Обозначение выводов на схеме интерфейсов платы.
LCD serial interface (последовательный порт для подключения жидкокристаллического дисплея) имеет 6 выводов. Обозначение выводов на схеме интерфейсов платы.

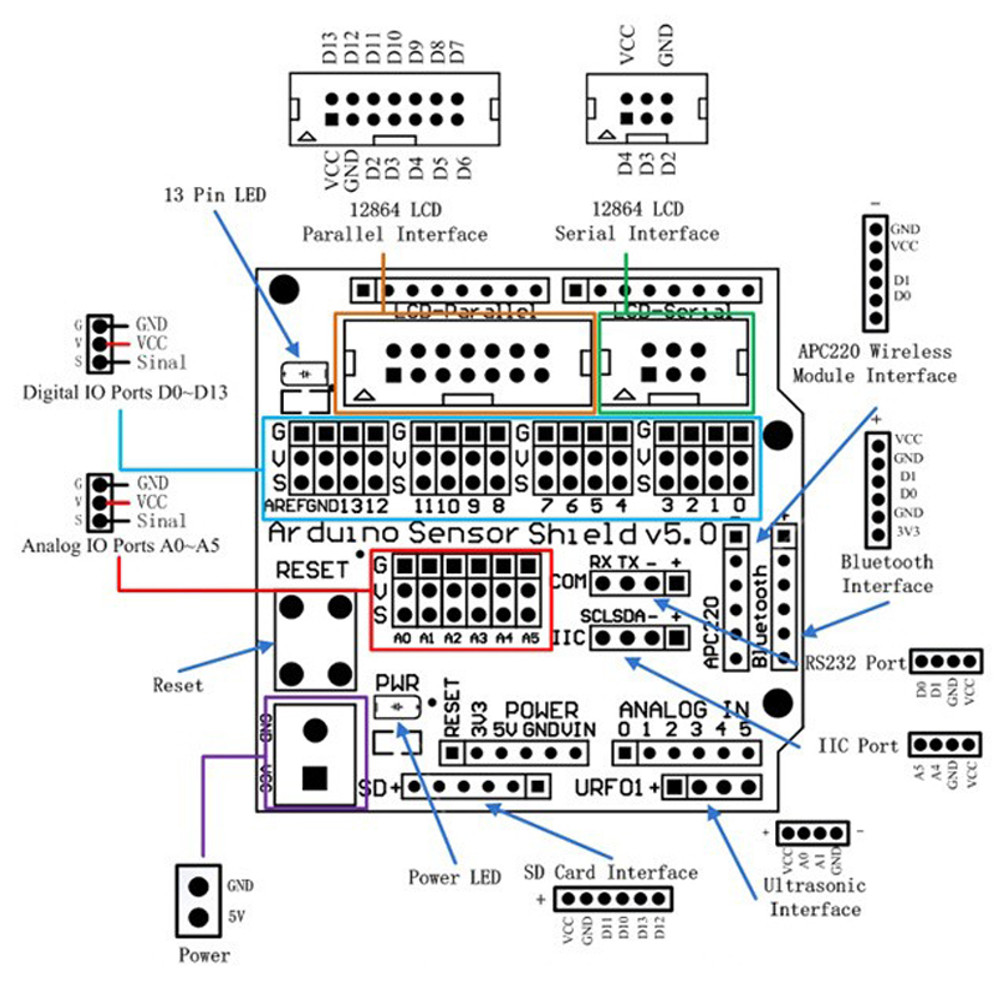

Функциональная диаграмма коммутационной платы Arduino Sensor Shield V5.0

Характеристики платы Arduino Sensor Shield V5.0:
Напряжение питания: 5В
Питание: от Arduino и внешних источников питания
SD card interface — интерфейс для подключения карт памяти SD
Ultrasonic interface интерфейс для подключения ультразвуковых датчиков
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем
Интерфейс RS232 — последовательная шина COM
ACP220 wireless module interface — интерфейс для подключения внешнего Wi-Fi модуля ACP220
Bluetooth interface — интерфейс для подключения внешнего устройства Bluetooth
LCD parallel interface и LCD serial interface — параллельный и последовательный порт для подключения жидкокристаллического дисплея
Размеры: 57 х 57 х 18. 5 мм
Вес: 23 гр.

Коммутационная плата Arduino Sensor Shield V5.0 — Микроконтроллеры — Инструкции — Каталог статей — RC

Коммутационная плата Arduino Sensor Shield V5.0

Плата представляет собой достаточно удобный вариант коммутации колодок Arduino UNO на разъемы подключения датчиков, сервоприводов и прочих устройств. Она не содержит каких-либо активных элементов аля стабилизаторы, мультиплексоры, преобразователи уровней и пр. Это просто переходник с одного разъема на другой. Но в ряде случаев этот переходник оказывается очень удобным и полезным. Кто хоть раз пробовал подключить к Arduino стандартную сервомашинку с большим усилием на валу, меня поймет.
Плата имеет возможность подключения внешнего стабилизированного питания или может питаться от Arduino. Это удобно когда к ней подключается несколько серводвигателей и встроенного в Arduino стабилизатора не хватает. Винтовой разъем внешнего питания находится в левом нижнем углу платы. Перемычка SEL рядом с ним позволяет выбрать вариант питания: извне или с Arduino.

Рядом же находится светодиод PWR. Он показывает, поступает ли на плату напряжение. В общем случае на разъем внешнего питания не обязательно подавать 5В. Там может быть любое напряжение, необходимое для питания подключаемых устройств. Выбранное таким образом напряжение разводится на все разъемы платы.
Плата позволяет подключать к Arduino с использованием стандартных шлейфов и разъемов (один-к-одному) такие устройства как:

Дисплей 128х64 с последовательным (SPI) или параллельным портом
Сервомашинки
Регуляторы скорости двигателей
модуль SD карты
модуль Bluetooth
различные аналоговые датчики
модуль беспроводной связи APC220
устройства с UART интерфейсом
устройства с I2C интерфейсом

Ниже приведена распиновка всех разъемов, находящихся на плате.

Купить модуль можно на Паркфлаере. Там он представлен аж в двух вариантах (различаются только цветом): вариант 1 и вариант 2.

Там же можно приобрести предыдущую версию этого шилда:

У него нет внешнего питания, имеется совмещенный разъем на UART/I2C (выбирается перемычками), набор разъемов для цифровых выводов и два набора разъемов для аналоговых входов.

Плата расширения для подключения дополнительных датчиков к Arduino V4.0

Temperature sensor module	KY-001	Модуль датчика температуры DS18B20
Vibration switch module	KY-002	Модуль датчика вибрации
Hall magnetic sensor module	KY-003	Модуль датчика Холла
Key switch module	KY-004	Модуль тактовой кнопки
Infrared emission sensor module	KY-005	Модуль ИК светодиода
Small passive buzzer module	KY-006	Модуль пьезоизлучателя
Laser sensor module	KY-008	Модуль лазера (красный)
3color fullcolor LED SMD modules	KY-009	Модуль RGB светодиода (SMD)
Optical broken module	KY-010	Модуль датчика света
2color LED module	KY-011	Модуль 2-цветного светодиода
Active buzzer module	KY-012	Модуль пьезоизлучателя
Temperature sensor module	KY-013	Модуль датчика температуры
Temperature and humidity sensor module	KY-015	Модуль датчика влажности и температуры
3color LED module	KY-016	Модуль RGB светодиода
Mercury open optical module	KY-017	Модуль датчика наклона
Photo resistor module	KY-018	Модуль фоторезистора
5V relay module	KY-019	Модуль реле
Tilt switch module	KY-020	Модуль датчика наклона
Mini magnetic reed modules	KY-021	Модуль на основе геркона
Infrared sensor receiver module	KY-022	Модуль ИК приемника
XYaxis joystick module	KY-023-2	Модуль джойстика
Linear magnetic Hall sensors	KY-024	Модуль датчика Холла (линейный)
Reed module	KY-025	Модуль магнитный датчик с герконом
Flame sensor module	KY-026	Модуль датчика огня
Magic light cup module	KY-027	Модуль датчика наклона со светодиодом
Temperature sensor module	KY-028	Модуль датчика температуры
Yin Yi 2color LED module 3MM	KY-029	Модуль на основе двухцветного светодиода 3мм
Hit sensor module	KY-031	Модуль датчика удара
Obstacle avoidance sensor module	KY-032	Модуль дальномера
Hunt sensor module	KY-033	Модуль датчика линии
Automatic flashing colorful LED module	KY-034	Модуль мигающего 7-цветами светодиода
Class Bihor magnetic sensor	KY-035	Модуль датчика Холла
Metal touch sensor module	KY-036	Модуль датчика касания
Sensitive microphone sensor module	KY-037	Модуль датчика звука
Microphone sound sensor module	KY-038	Модуль датчика звука
Detect the heartbeat module	KY-039	Модуль датчика пульса (ИК)
Rotary encoder module	KY-040	Модуль датчика вращения

Модуль RC0108.

Sensor Shield V5.0 для Arduino Не имеет активных компонентов. Предназначена для облегчения коммутации периферийных устройств с платой Arduino Uno.

Плата расширения для подключения дополнительных датчиков к Arduino V5.0
KEYESTUDIO Sensor Shield V5 for Arduino

Коммутационная плата Sensor Shield V5.0 позволяет подключать разные внешние устройства, такие как датчики, реле, серво-машинки, кнопки, потенциометры и т.д.

Представляет собой модуль расширения для использования в сложных проектах. Позволяет упростить соединение Arduino UNO с датчиками, моторами, индикаторами и другими устройствами. Облегчается соединение с аналоговыми входами Arduino UNO, цифровыми входами и выходами и стандартными интерфейсами. Sensor shield v5.0 устанавливается поверх Arduino UNO благодаря имеющимся на нижней стороне платы штырям.

Недостаточно соединить сигнальные линии датчика, требуется подключить питание.

Для этого модуль содержит специальные контакты, через которые питание разветвляется по всем подключаемым устройствам. Есть возможность подключить отдельный блок питания. Для этого предусмотрено подключение модуля расширения Arduino Sensor Shield 5.0 к питанию через специальную клемму. Также можно использовать питание от линий модуля Arduino UNO. Из активных элементов Arduino Sensor Shield 5.0 содержит светодиоды. В модуле расширения установлена дублирующая кнопка Reset.

Характеристики

Напряжение питания 5 В.
Размеры 57 х 57 х 20 мм.

Интерфейсы

Интерфейсы микроконтроллера находящегося в модуле Arduino UNO благодаря использованию Arduino Sensor Shield 5.0 теперь можно подключить каждый к своему соединителю. Их расположение показано далее. Также показаны соединители, в которые собраны сигналы от цифровых контактов для подключения различных устройств категории ардуино.

Модуль расширения позволяет подключиться к следующим интерфейсам:

I2C,
Bluetooth,
SD card,
APC220 wireless RF,
RB URF для ультразвуковых датчиков,
12864 LCD последовательный и паралельный интрефейс,
32 servo controller.

Расположение контактов и подключение

Для подключения дополнительного источника питания к модулю расширения используется винтовая клемма находящаяся в углу платы.

Контактные группы промаркированные на плате G, V и S служат для подсоединения различных простых устройств: датчики, светодиоды и прочие. Для соединения применяют специальный кабельный соединитель розетка-розетка.

Схема

Для примера приводим фото применения модуля расширения при сборке колесного робота. Arduino Sensor Shield 5.0 расположена над микроконтроллерным модулем. К интерфейсу URF подключен ультразвуковой датчик. На фото видно, что перемычка установлена, следовательно, питание берется от модуля МК.

Что такое и для чего нужен Sensor Shield?

Начинающие пользователи зачастую путаются при попытке повтора проектов из интернета, когда пример собран на сенсор шилде, а у них под рукой только плата Arduino и наоборот. Также новичков в электронике вводит в заблуждение тот факт, что к одному входу/выходу можно подключить один датчик, модуль (конечно если они не расчитаны на работу по интерфейсу рассчитаному на это), в связи с этим в голове откладывается предположение, что с pin’ами GND и +5V тоже самое. Мы часто получаем вопросы: «А как подключить два датчика к Arduino, если вывод +5V всего 1? Обязательно ли покупать сенсор шилд если мне необходимо подключить много датчиков?» — в данной статье мы постараемся разложить все по полочкам.

Разберем на примере Arduino UNO и Z-Sensor Shield.

На колодках с отметками «DIGITAL» и «ANALOG IN» можно увидеть цифровые входы/выходы (D0-D13) и аналоговые входы (A0-A5), они подключены напрямую к ножкам микроконтроллера, через них и будет происходить управление (считывание/включение/выключение) различной периферии.

На колодке «POWER» (в данной ситуации, нас больше всего интересуют выводы GND и +5V) расположены шины питания, с них будет браться питание для подключаемой периферии. Данные пины работают либо от стабилизатора напряжения (при питании от внешнего адаптера), либо от USB порта. Их можно представить как самую простую бытовую одинарную розетку, в которую вставлен чайник. И, когда нам требуется подключить что-либо еще, мы просто берем и ставим тройник. Тоже самое происходит и с данными выводами, их можно разветвлять (скрутками проводов, втыканием в макетную плату и т.п.), главное чтобы суммарный потребляемый ток подключенной периферии (смотреть в тех характеристиках) не превышал порог в 500мА при работе от USB либо максимальный ток стабилизатора конкретной платы Arduino.

На плате Z-Sensor Shield имеется сенсор шилд для цифровых и аналоговых выводов, а также интерфейсы UART и I2C

Стандартизированные разъемы ( — + S ) представляют из себя продублированные выводы контроллера с подведенными к ними шинами питания.

Интерфейсные разъемы также имеют подведенные шины питания, а также выводы контроллера отвечающие за интерфейс. Например для интерфейса UART за линии RX и TX отвечают цифровые выводы D0 и D1 соответственно.

В итоге можно сказать, что Sensor Shield это пассивная плата расширения, которая ничего не добавляет в функционал платы Arduino, а служит лишь для удобного подключения различных датчиков, модулей и прочей периферии.

В данный момент еще реализованы не все элементы нашего сообщества. Мы активно работаем над ним и в ближайшее время возможность комментирования статей будет добавлена.

Arduino Sensor Kit Base — это большая плата расширения для Arduino UNO с 10 модулями

Ранее в этом году Seeed Studio представила Grove Beginner Kit для Arduino, который включал в себя Arduino UNO-совместимую плату Seeduino Lotus, расположенную в центре, и десять предварительно подключенных и съемных модулей Grove, чтобы начать работу с датчиками на Arduino без каких-либо кабелей, кроме USB-кабеля.

Arduino, должно быть, понравился дизайн, и Seeed Studio в сотрудничестве с итальянской компанией создали Arduino Sensor Kit Base с очень похожей конструкцией, но с изюминкой, вместо универсальной платформы с модулями и платой Arduino, очень большая плата расширения, которая устанавливается на верхнюю часть Arduino UNO.

Arduino Sensor Kit base включает в себя следующее:

Плата расширения с 16х разъемами Grove вместо всего 12х разъемов Grove в Beginner Kit, включая 7х цифровых разъемов, 4х аналоговых разъема, 4х разъема I2C и один разъем UART; Переключатель напряжения 3,3 В/5 В также включен
10 предварительно подключенных модулей, которым не нужна макетная плата или провода для соединения (такие же, как Grove Beginner Kit)
- Grove — светодиод
- Grove — зуммер
- Grove — 0.96-дюймовый OLED дисплей
- Grove — кнопка
- Grove — поворотный потенциометр
- Grove — датчик света
- Grove — датчик звука
- Grove — датчик температуры и влажности
- Grove — датчик давления воздуха
- Grove — 3-осевой акселерометр
- 6х кабелей Grove для подключения дополнительных датчиков

Как вы можете видеть на фотографии выше, показаны разъемы Arduino, а также 6-контактный разъем ICSP для подключения к плате Arduino UNO. Если десяти датчиков, входящих в комплект, недостаточно, вы всегда можете добавить другие модули Grove или Arduino shield для дальнейшего расширения платформы.

Arduino предоставит Arduino Sensor Kit Library, которая содержит ссылки на другие библиотеки, связанные с определенными модулями, такими как акселерометр, датчик давления воздуха, датчик температуры и OLED-дисплей. Также существует онлайн-платформа с десятью уроками, чтобы научиться использовать включенные модули.

Arduino Sensor Kit Base продается за 23 доллара в Seeed Studio или в магазине Arduino, где вы также найдете комплект за 38,70 долларов с Arduino UNO внутри упаковки.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

Введение в Arduino Sensor Shield

Привет, ребята! Надеюсь, ты сегодня здоров. Приветствую вас на борту. Рад тебя видеть.

Сегодня в этом посте я подробно расскажу о введении в Arduino Sensor Shield. Arduino Sensor Shield — это плата, совместимая с платами Arduino и имеющая стандартную схему заголовка. Используется для соединения датчиков, сервоприводов, ЖК-дисплея с платой Arduino без пайки. Эта плата соединяется с платой Arduino с помощью перемычек. Я предлагаю вам полностью прочитать этот пост, поскольку я буду обсуждать полное введение в Arduino Sensor Shield.Давайте начнем.

Введение в Arduino Sensor Shield

Arduino Sensor Shield — это плата, используемая для подключения датчиков, сервоприводов, ЖК-дисплея к плате Arduino без необходимости пайки.
Используя плату Arduino по отдельности, вы обнаружите несколько соединений 5V и GND. Arduino Sensor Shield дает вам возможность выделить одно соединение 5V и GND для каждого сигнального контакта Arduino.

Arduino.cc представил две версии Arduino Sensor Shield i.е. V4 — старый, а V5 — новый. Обе платы имеют одинаковые важные соединения, но выглядят по-разному.

Последняя версия сенсорного экрана V5 поставляется с разъемом для внешнего питания, который помогает избавиться от перегрузки платы Arduino при работе со слишком большим количеством исполнительных механизмов и датчиков.
3-контактный штыревой разъем используется для подключения серводвигателей к плате Arduino. Это устройство Plug and Play. Вы можете считывать данные с датчиков, подключенных к экрану, и использовать их для управления серводвигателями с платами Arduino.

1. Распределение контактов Контакты на сенсорном экране делятся на две основные категории: a: цифровые контакты b: аналоговые контакты

a. Цифровые контакты Цифровые пины на плате помещены в пачке по три штуки.

Где верхний контакт представляет GND (0 В)

Средний контакт представляет Vcc (5 В)
Нижний вывод представляет сигнал (номер вывода цифрового сигнала Arduino)

На следующем рисунке показана нумерация цифровых выводов, расположенных справа налево на плате.

Цифровые контакты настраиваются с помощью следующей языковой инструкции Arduino: А для чтения используется следующая инструкция языка Arduino:

b. Аналоговые выводы На следующем рисунке показано расположение аналоговых выводов, которые расположены слева направо.

Аналогично цифровым выводам, аналоговые выводы также расположены в упаковке по три.
Где верхний — GND (0V)
Средний — Vcc (5 В)
Нижний — это сигнал (вывод аналогового сигнала Arduino No.)

2. Функции Arduino Sensor Shield V5 Ниже приведены особенности Arduino Sensor Shield V5.

Arduino Sensor Shield V5.0 используется для подключения датчиков, сервоприводов, кнопок, реле и потенциометров к плате Arduino. Включает интерфейс IIC
Поставляется с интерфейсом ультразвуковых датчиков RB URF v1.1
Он совместим с Arduino UNO и Mega Boards

Содержит интерфейс связи модуля Bluetooth
Несет интерфейс связи модуля SD-карты
Содержит интерфейс связи беспроводного радиочастотного модуля APC220
Поддерживает 32 интерфейса сервоконтроллера
Содержит параллельный ЖК-интерфейс 128 x 64

3. Подключение датчиков и устройств вывода Когда дело доходит до соединения экрана датчика с датчиками и выходными устройствами, выводы питания должны быть подключены правильно, как показано ниже:

G переходит на 0 В или G или Gnd или GND на датчике
В поступает на 5 В или В или Vcc или VCC на датчике

S идет на сигнальный контакт — IN или OUT
Некоторые устройства вывода и датчики поставляются с 2 сигнальными контактами (или более) с двумя или более 0 В и + 5 В.
В этом случае выберите один из сигнальных выводов для соединения сигнала, 0 В и + 5 В с выводами S, G и V на экране датчика и выберите выводы S на другом порту для установления других сигнальных соединений.

4. Датчик фоторезистора Некоторые датчики, такие как 4-проводный датчик с фоторезистором, имеют 2 провода для подачи питания, как указано выше, но имеют два сигнальных контакта, один из которых обозначен как «DO», а другой — как «A0».

Это тот же сигнал, доступный в двух версиях. .

а. Аналоговый сигнал

AO — это аналоговый сигнал, который представляет уровень освещенности, где 0 В показывает максимальный уровень света, а 5 В показывает темный свет.
analogRead используется для считывания этого сигнала и обычно подключается к аналоговому входу экрана датчика.
Аналоговый сигнал A0 читается как 1023 для темного света и 0 для максимального света.

б. Цифровой сигнал

DO — это цифровой сигнал, который представляет уровень освещенности и доступен в двух различных состояниях: низкий логический уровень (0 В) и высокий логический уровень (5 В)
Переменный резистор, имеющийся на модуле датчика, используется для установки уровня переключения. Этот цифровой сигнал обычно подключается к цифровому входу на экране датчика.
Команда digitalRead используется для считывания этого сигнала, где 1 представляет темноту, а 0 — свет.

Это все на сегодня. Надеюсь, это чтение окажется для вас полезным. Если у вас есть какие-либо вопросы, вы можете задать мне их в разделе ниже. Я хотел бы помочь вам как можно лучше. Не стесняйтесь держать нас в курсе ваших ценных отзывов и предложений, они помогают нам создавать качественный контент, адаптированный к вашим точным потребностям и требованиям. Спасибо, что прочитали статью.

Sensor Shield V5.0 — ProtoSupplies

Описание

Sensor Shield V5.0 подходит для плат Arduino Uno, Mega 2560 и аналогичного форм-фактора и обеспечивает удобный способ взаимодействия с датчиками и другими периферийными устройствами, такими как серводвигатели.

В ПАКЕТЕ:

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СЕНСОРНОГО ЩИТКА V5.0:

Этот экран выводит стандартные контакты ввода-вывода Arduino на разъемы вместе с выделенными контактами заземления и питания для каждого ввода-вывода для облегчения подключения датчиков к другим устройствам.

Экран также имеет ряд специальных разъемов, которые определены для определенных целей, как описано ниже, но их также можно рассматривать как точки подключения общего назначения.

Вспомогательный разъем питания позволяет раздельно подавать питание на выводы питания, связанные с выводами D0-D13, что удобно для привода серводвигателей.

Переключатель дистанционного сброса расположен на щите для облегчения доступа. Он также подносит встроенный светодиодный индикатор «L» к экрану для облегчения обзора.

Система питания

Одним из преимуществ этого экрана является то, что он выводит каждый из стандартных контактов ввода-вывода Arduino на 3-контактные разъемы вместе с выделенным контактом заземления и Vcc.

Контакты VCC, связанные с A0-A5, а также разные разъемы ввода / вывода, жестко подключены к источнику питания Arduino 5V. Датчики обычно нуждаются в максимально чистом питании, поэтому имеет смысл оставить их на Arduino 5V.

Контакты VCC, связанные с D0-D13, управляются перемычкой SEL .

Перемычка SEL установлена  = К этим контактам также подключено питание 5V Arduino. Этот режим облегчает использование цифровых датчиков и других устройств ввода-вывода с низким энергопотреблением.

Перемычка SEL удалена = Питание Arduino 5 В отключено, и питание для контактов должно подаваться от отдельного источника питания, подключенного к 2-контактной винтовой клемме. Это обычно используется, когда серводвигатели приводятся в действие, чтобы их можно было запитать от отдельного источника питания, поскольку они превышают допустимую по току встроенную 5 В, а серводвигатели создают слишком много электрического шума обратно в электрическую систему Arduino.

2-контактный винтовой зажим

GND = Земля для отдельного источника питания
VCC = Положительное напряжение от отдельного источника питания. Обычно 5-6 В для сервоприводов, но может быть и другое напряжение в зависимости от требований системы.

Примечание. При установленной перемычке SEL не должно подаваться внешнее питание на 2-контактный винтовой зажим, в противном случае может произойти повреждение, так как это приведет к короткому замыканию внешней и бортовой систем питания.

Разъемы цифрового ввода / вывода

Эта группа заголовков просто выводит линии цифрового ввода-вывода с D0 по D13 и соединяет их с выделенным контактом заземления и VCC. Перемычка SEL определяет мощность, которая подается на контакты VCC, как указано выше.

Заголовок 3 x 16

G = Земля
В = Vcc (Источник определяется перемычкой SEL)
0-13 = линии цифрового ввода / вывода с D0 по D13

Также обратите внимание, что AREF занесено в эту строку заголовков.AREF — это аналоговое опорное напряжение для АЦП Arduino.

Аналоговые разъемы ввода / вывода

Эта группа заголовков просто выводит линии аналогового ввода / вывода с A0 по A5 и соединяет их с выделенным контактом заземления и VCC. Аналоговые входы также могут использоваться в качестве дополнительных цифровых линий ввода / вывода.

Заголовок 3 x 6

G = Земля
В = 5 В
A0-A5 = Аналоговые входы от A0 до A5

SD (интерфейс для SD-карты)

Этот заголовок предоставляет три линии данных SPI на D11-D13, а также D10 для линии выбора SD-карты, а также питания и заземления.Первоначально разработан для взаимодействия с картами памяти SD, но может использоваться для подключения к любому устройству SPI.

Заголовок 1 × 6

VCC = 5 В
GND = Земля
D11 = SPI MOSI
D10 = Для использования в качестве SD-карты выберите
D12 = SPI MISO
D13 = SPI SCK

URF01 (Ультразвуковой / Ping интерфейс)

Этот заголовок обеспечивает пару аналоговых линий, которые также могут использоваться в качестве цифровых входов / выходов вместе с питанием и землей. Первоначально разработан для использования с некоторыми ультразвуковыми устройствами с аналоговым выходом, но также может использоваться с HC-SRF04 и аналогичными цифровыми устройствами.

Заголовок 1 × 4

VCC = 5 В
A0 = Аналоговый вход 0. Может также использоваться как цифровой ввод / вывод
A1 = Аналоговый вход 1. Может также использоваться как цифровой ввод / вывод
GND = Земля

Bluetooth

Этот заголовок обеспечивает последовательные линии связи RX / TX, используемые для взаимодействия с устройствами Bluetooth.Он также обеспечивает питание как 5 В, так и 3,3 В, поскольку некоторые Bluetooth работают на уровнях 3,3 В. Этот разъем можно использовать для подключения к любому последовательному устройству.

Заголовок 1 × 6

VCC = 5 В
GND = Земля
D1 = Линия RX последовательного порта
D0 = Линия передачи последовательного порта
GND = Земля
3V3 = питание Arduino 3. 3V

APC220 (беспроводной интерфейс)

Этот женский разъем обеспечивает последовательные линии связи RX / TX, используемые для взаимодействия с беспроводными устройствами APC220.Он также обеспечивает 5 В и заземление. Этот разъем можно использовать для подключения к любому последовательному устройству.

Заголовок с внутренней резьбой 1 × 6

GND = Земля
VCC = 5 В
Н / К
D1 = Линия RX последовательного порта
D0 = Линия передачи последовательного порта
Н / К

IIC (интерфейс I2C)

Этот заголовок просто выводит линии A4 и A5, которые также несут сигналы I2C вместе с 5 В и землей.

Заголовок 1 × 4

SCL = A5 / I2C SCL
SDA = A4 / I2C SDA
‘-‘ = Ground
‘+’ = 5V

COM (интерфейс последовательной связи)

Этот заголовок просто выводит линии последовательной связи TX и RX вместе с 5 В и землей.

Заголовок 1 × 4

TX = D1 / последовательная линия TX
RX = D0 / Последовательная линия RX
‘-‘ = Ground
‘+’ = 5V

ЖК-дисплей серийный

Этот закрытый разъем обеспечивает D2-D4 вместе с питанием и заземлением для подключения к последовательному ЖК-дисплею.

Заголовок 2 × 3

VCC = 5 В
GND = Земля
D2 — D4 = Цифровые контакты ввода / вывода

ЖК-дисплей Параллельный

Этот закрытый разъем обеспечивает D2-D13 вместе с питанием и заземлением для подключения к ЖК-дисплею с параллельным интерфейсом.

Заголовок 2 × 7

VCC = 5 В
GND = Земля
D2 — D13 = Цифровые контакты ввода / вывода

Результаты нашей оценки:

Качество сборки на этих сборках хорошее. Заголовки не всегда полностью посажены и прямые, но мы проверяем каждый из них, чтобы убедиться, что они правильно выровнены.

Мы обнаружили на некоторых модулях на рынке, что контакты заземления на параллельном интерфейсе ЖК-дисплея и интерфейсе SD-карты фактически не подключены к земле из-за очевидной проблемы с разводкой печатной платы. Мы проверяем это и исправляем их при обнаружении, но если вы используете экран из другого источника и у вас есть проблемы с этими интерфейсами, вам следует дважды проверить заземляющие соединения, и в случае их отсутствия вам нужно будет подключить эти контакты к земле.

Перед отправкой это следующие модули:

Проверено
Добавлены контакты заземления, если они отсутствуют
Упакован в герметичный пакет ESD для защиты и удобства хранения.

Примечания:

Нет

Технические характеристики

Встроенная кнопка сброса	1
Встроенный светодиод с токоограничивающим резистором	2 (контакт 13 и питание)
Размеры платы Д x Ш	57 x 57 мм (2. 25 x 2,25 ″)

RobotGeek Sensor Shield (Версия 2)

Платформа Arduino — отличный способ узнать об электронике и программировании, а также создать проекты на основе микроконтроллеров. Но даже простые проекты могут очень быстро испортиться, оставив вас с грудой проводов, макетов и компонентов.

С помощью сенсорной системы RobotGeek вы можете быстро запустить свой проект и запустить его в кратчайшие сроки. RobotGeek Sensor Shield подходит к любой стандартной плате, совместимой с Arduino *, и разделяет цифровые и аналоговые контакты на простые в использовании 3-контактные разъемы. Каждый разъем подает напряжение 5 В, землю и сигнальный штырь. Эти разъемы можно легко подключить к датчикам RobotGeek, а также к большому количеству датчиков, исполнительных механизмов и выходных плат.

Характеристики

14 цифровых каналов ввода / вывода
6 каналов аналогового ввода
Перемычки переключателя мощности для каналов ШИМ
UART и I ² C 4-контактные разъемы
Вин, 5в, 3. Разрыв питания 3 В и заземления
Совместим с широким спектром датчиков

Каналы ШИМ с переключением напряжения

Arduino отлично справляется с управлением сервоприводами PWM / RC, что делает их идеальными для множества робототехнических проектов. Но иногда питание этих сервоприводов может быть проблемой. Отключение сервоприводов от 5-вольтового регулятора Arduino приводит к недостаточной мощности сервоприводов, что ограничивается встроенным регулятором Arduino.В других сенсорных системах для подключения сервопривода к внешнему источнику питания требуется несколько кабелей или плат, что лишает возможности экрана сенсора. RobotGeek Sensor Shield решает эту проблему с помощью 2 перемычек для управления выходным напряжением 6 каналов ШИМ на Arduino. Просто переместите перемычку с «5V» на «Vin», и ваш сервопривод начнет потреблять питание от источника входного напряжения Arduino. А поскольку на каждые 3 канала ШИМ имеется 1 перемычка, у вас по-прежнему есть возможность добавить в свой проект различные датчики.

Платы ввода-вывода RobotGeek

Совместимость сенсора

* Важное примечание для пользователей Arduino Uno, Arduino Mega и более старых версий Arduino
* Хотя все датчики Grove имеют 4-контактный разъем, не все из них используют все 4 контакта.

[Снято с производства] Модуль Sensor Shield V4 — SainSmart.com

Arduinos красивы и малы, но с ними довольно сложно взаимодействовать. Конечно, вы можете использовать отдельные перемычки для беспаечных макетов или других дискретных элементов, например, электролизеров.Проблема с перемычками состоит в том, что вы можете потратить слишком много времени на устранение неисправностей в плохих соединениях и легко можете неправильно подключить. Этот экран частично решает эту проблему, поскольку имеет разъемы как минимум для аналоговых входов и простой в использовании штекер. выводы заголовка для цифрового ввода / вывода, а также аналогового. Вы можете использовать стандартные 3-контактные разъемы или больше для цифровых входов / выходов (или 3 отдельных контакта). Когда я использую отдельные булавки, я обычно «супер склеиваю» их вместе. Аналоговые входы также могут использовать 3-х контактные разъемы с защелкой.К сожалению, это не те «стандартные», которые я использую. я думаю что ответные разъемы и штыри должны быть предоставлены, даже если цена должна расти. Стоимость доставки выходит из-под контроля, когда вы Придется разместить небольшой заказ. Так как аналог также предусмотрен на 3-контактных штекерных разъемах НЕ ОБЯЗАТЕЛЬНО использовать ответные соединители с пряжкой. IIC / Comm I / O осуществляется через 4-контактный разъем с защелкой. Видимо, вы выбираете какой хотите через «перемычки», также НЕ предоставляется. Если вы использовали жесткие диски, вы, вероятно, они лежат поблизости, так что это не большая проблема.Основная причина, по которой я присвоил этому значению «4», заключается в том, что нет распиновки. или предоставляется схема. Хотя почти все помечено хорошо, есть два незаполненных заголовка, J1 и J2. Куда они идут? Также есть диод, конденсатор и два резистора. Куда они идут? Нет схемы или распиновки предоставляется, и я не смог найти его, просмотрев онлайн на аналогичные щиты на других сайтах. Доставка бесплатна, но вам придется подождать несколько недель. прибывать. Я заказал два, потому что они были в продаже, и что способ я могу более или менее посвятить проекту щит, если он имеет смысл.Я уже делаю это с Mega 2560, так как они в некоторых местах можно купить довольно дешево.

Лучшая цена сенсорного экрана arduino — отличные предложения на сенсорный экран arduino от глобальных продавцов сенсорных экранов arduino

Отличные новости !!! Вы попали в нужное место, чтобы купить сенсорный экран Arduino. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший сенсорный экран Arduino вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сенсорный экран Arduino на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в щитке датчика Arduino и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сенсорный экран arduino по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Sensor Shield V4.0 — Экран для Arduino Botland

Описание

Модуль, расширяющий возможности Arduino. Он позволяет подключать различные устройства, такие как датчики, сервоприводы, кнопки, потенциометры, реле и т. Д.Он вывел все цифровые и аналоговые контакты непосредственно от платы Arduino, а также пару к питанию 5 В и заземлению. Дополнительным преимуществом являются монтируемые розетки с переданными аналоговыми входами и шиной I2C. Щиток разработан для Arduino Uno, Leonardo и производных.

Распределение элементов на плате.

Спецификация

Рабочее напряжение: 5 В
Установлен удлиненный коннектор, позволяющий использовать еще один Шилд
Выделил 13 цифровых контактов вместе с парой для питания VCC и GND на золотом разъеме с шагом 2.54 мм
Выводные аналоговые входы вместе с парой для питания, на вилке с растром 2,54 мм
Светодиодная шина I2C и интерфейс UART (выбор с помощью перемычки)
Shield предназначен для: Arduino Uno, Arduino Leonardo и производных
Размеры: 67 x 56 x 20 мм

Отправка в тот же день

Уложить оплату заказа на наш счет в рабочий день до 10 утра — значит отправить товар в тот же день!

Условия поставки

GLS — зона 1

Австрия, Бельгия, Хорватия, Чехия, Дания, Германия, Нидерланды, Польша, Словакия

Срок доставки: 2-4 дня
Стоимость доставки: от 4 шт. 18 евро
Страхование: 1200 EUR

GLS — зона 2

Болгария, Эстония, Франция, Венгрия, Италия, Латвия, Литва, Люксембург, Португалия, Румыния, Сан-Марино, Словения, Великобритания

Срок доставки: 2-5 дней
Стоимость доставки: от 5,35 EUR
Страхование: 1200 EUR

GLS — зона 3

Кипр, Финляндия, Греция, Ирландия, Мальта, Испания, Швеция

Срок доставки: 2-7 дней
Стоимость доставки: от 7.67 евро
Страхование: 1200 EUR

]]>

Задайте вопрос об этом продукте первым!

Вопрос о продукте

25 полезных щитов Arduino, которые могут вам понадобиться

Экраны

Arduino — это платы, которые расширят функциональные возможности вашего Arduino. Вам просто нужно подключить их поверх платы Arduino. Существует бесчисленное множество типов щитов для выполнения бесчисленных задач.

Я также написал список из 21 модуля, который вы можете купить для Arduino менее чем за 2 доллара.

1. Ethernet-экран

Ethernet Shield позволяет подключать Arduino к Интернету. Вам просто нужно подключить экран к плате Arduino, а затем подключить его к своей сети. Довольно просто.
