Если есть желание сэкономить на покупке оригинального устройства, но получить полную функциональность, то предлагаем схему мегаклона программатора AVRISP mkII.
Программатор, собранный по этой схеме, позволяет работать с программами AVR Studio и новыми версиями Atmel студии.
Для сборки нам потребуются следующие элементы:
, 220 Ом – 8 шт., 1 кОм – 3 шт., 470 Ом – 7 шт., 20 Ом – 2 шт. Протравив плату и установив на неё элементы, переходим к прошивке программатора. Запаковывать плату в корпус пока не рекомендуется, так как могут быть проблемы при прошивке вызванные плохой пайкой.
Плюсом микросхемы является наличие встроенного загрузчика, что позволяет не использовать другой программатор для прошивки. Для обновления прошивки используется программа FLIP от Atmel. Скачивая программу
здесь
, обратите внимание на наличие встроенного JRE.
С чего начать изучение FPGA Altera?
Программа есть, теперь нужна прошивка.
Вы можете скачать готовую прошивку c сайта разработчика LUFA. Вам потребуется:
MCU = at90usb162 (или другой микроконтроллер)
ARCH = AVR8
BOARD = USBTINYMKII
F_CPU = 16000000 (или 8000000 для 8 МГц)
Другие значения можно не трогать.
В папке должен появиться файл прошивки.
Прошивка готова!
Жизненный цикл импортных электронных компонентов
Пора переходить к записи её в программатор. Для этого запускаем программу FLIP.
По окончанию прошивки нажать Start Application, программатор готов к работе.
Важное замечание для новых версий Atmel студии. Установка сервис-пака или других версий приводит к тому, что программатор не может подключиться к МК. Связано это с версией прошивки, зашитой в файле VProtocolParams.
h. Актуальный на сегодня проект на LUFA содержит объявление #define FIRMWARE_VERSION_MINOR 0x18. При необходимости обновите значение, перекомпилируйте и залейте прошивку.
Для работы программатора необходим драйвер usb порта, поставляемый с программной средой Atmel STUDIO. Поэтому придётся установить её на компьютер.
Версия Atmel студии 6.2 работает на операционных системах Win7 и выше (включая серверные версии от 2008 SR2), 32- и 64-битных. Минимальные требования к аппаратной части ПК невысоки и заключаются в наличии процессора с частотой 1.6 Гц и ОЗУ 1 Гб для 32-битных, 2 Гб для 64-битных операционных систем. Загрузить актуальную сборку студии или драйвер можно здесь.
Драйвер для USB идёт в комплекте с Atmel студии и должен быть установлен до подключения программатора к ПК. Посмотрим, как это выглядит на примере Win7 + AtmelStudio 7.
Запуск и сам процесс установки стандартен для Windows-приложений, и при подготовке к инсталляции появляется такое окно.
Перед новой установкой рекомендуется удалить предыдущую (или следующую) версию среды программирования.
Ещё один момент – драйвера Atmel не имеют цифровой подписи, а для Win7 её наличие обязательно, иначе драйвер не будет установлен.
Чтобы не тратить кучу времени на переустановку программы и выявление причин проблемы, а гарантировано достигнуть успеха с первой попытки, предлагаем следующий алгоритм действий:
Перезагрузить компьютер.
Выполнив эти действия, после установки в «Диспетчере устройств» можно будет наблюдать корректно установленный драйвер программатора.
Если вы будете использовать программную среду AVRDude, то придётся поменять драйвер для подключения. Делается это быстро при помощи программы Zadig, являющейся менеджером USB драйверов. Установив программу, выберите в списке AVRISP mkII и замените на libusb-win32 (v1.2.6.0).
Порядок работы из среды Atmel студия описан в соответствующих руководствах и не отличается для оригинального устройства и мегаклона.
Индикаторы отображают следующие состояния:
D2 – выбрано напряжение 5 В.
D3 – наличие питающего напряжения (от USB).
D4 – ошибка связи USB.
При работе с программной средой важно учесть несколько замечаний.
Возможные проблемы при подключении
Заявка на поставку импортных микросхем
Мы специализируется на поставках импортных микросхем для производства приборов связи и навигационного оборудования для авиа- и судостроения.
Получить подробную информацию о поставляемых брендах и условиях сотрудничества можно тут: https://import.el-ra.ru
Кроме этого, мы выполняем полный комплекс услуг по организации проверки и испытаниям электронных компонентов импортного производства, включая входной контроль, проверку на работоспособность, а также специальные проверки, механические и климатические испытания.
Если вы заинтересованы в работы с нами, то заполните форму по ссылке: www.el-ra.ru/zayavka
Звоните: +7(495) 374-61-00
Пишите: [email protected]

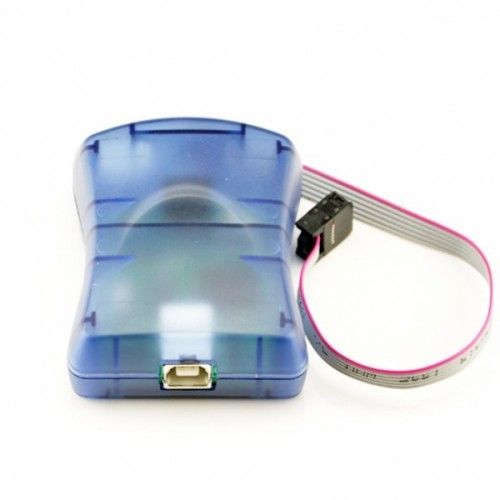

Программатор AVRISP MkII, а точнее его клон AVRISP XPII производства Waveshare Electronics, отлично работавший с Atmel Studio 6-7, и умеющий прошивать огромный список микроконтроллеров по протоколам ISP, PDI и TPI, отказался работать с avrdude и Arduino под Windows 10 x64, выдавая такое сообщение об ошибке:
avrdude: usbdev_open(): did not find any USB device "usb" (0x03eb:0x2104)
Вот лог avrdude:
D:\avrdude\avrdude -v -p m328p -c avrispmkII -e -U flash:w:TransistorTester.
После небольшого разбирательства, проблема была найдена в драйвере, установленном Atmel Studio. Для работы AVRISP MkII с avrdude и Arduino требуется драйвер libusb-win32. Для его установки нужна утилита Zadig, скачать её можно на официальном сайте 0.
Запускаем Zadig, ставим галочку в Options -> List All Devices.
Выбираем AVRISP mkII и драйвер libusb-win32
Идём в Диспетчер задач и проверяем появилось ли новое устройство AVRISP mkII?
Появилось! Проверим его работу.
D:\avrdude\avrdude -v -p m328p -c avrispmkII -e -U flash:w:TransistorTester.
AVRISP MkII с avrdude заработал! Zadig работает с Windows 7-10 x86/x64. Если нужна работа с Atmel Studio придётся переключиться на их собственный драйвер.
