Низкий уровень шума: 2SC3198A имеет NF = от 1 dB 10 dB; 2SC3198L имеет NF = от 0,2 dB до 3 dB.
Комплементарная пара: 2SA1266.
Предельные эксплуатационные характеристики
Данные в таблице действительны при температуре окружающей среды Ta=25°C.
Характеристика
Обозначение
Величина
Напряжение коллектор – база транзистора, В
VCBO
60
Напряжение коллектор – эмиттер транзистора, В
VCEO
50
Напряжение эмиттер – база транзистора, В
VEBO
5
Ток коллектора, А
IC
0,15
Ток базы, А
IB
0,05
Рассеиваемая мощность, Вт
PC
0,625
Предельная температура полупроводниковой структуры, °С
Tj
150
Диапазон температур при хранении и эксплуатации, С°
Tstg
-55…+150
Электрические параметры (при T
a = 25°C)
Характеристика
Обозначение
Параметры при измерениях
Значения
Ток коллектора выключения, мкА
ICBO
UCB = 60 В, IE = 0
≤ 0,1
Ток базы выключения, мкА
IEBO
UEB = 5 В, IC =0
≤ 0,1
Статический коэффициент усиления по току ٭
hFE(1)
UCE = 6 В, IC = 0,002 А
40…250
hFE(2)
UCE = 6 В, IC = 0,15 А
≥ 25
Напряжение насыщения коллектор-эмиттер, В
UCE(sat)
IC = 100мА, IB = 10 мА
0,1…0,25
Напряжение насыщения база-эмиттер, В
UBE(sat)
IC = 100мА, IB = 10 мА
≤ 0,1
Частота среза, МГц
fT
UCE = 10 В, IC = 1 мА
≥ 80
Выходная емкость, pF
Cob
UCB = 10 В, IE = 0, f = 1 МГц
≤ 3
Внутреннее сопротивление базового перехода, Ом
rbb’
UCB = 10 В, IE = 1 мА, f = 30 МГц
50
Коэффициент шума (типовое значение), dB
2SC3198A
NF
UCE = 6 В, IC = 0,1 мА, f = 1 кГц, Rg = 10 кОм
1
2SC3198L
NF
0,2
٭ — транзисторы классифицируются по группам в зависимости от величины коэффициента усиления по току:
Обозначение транзистора в группе
2SC3198 O
2SC3198 Y
2SC3198 GR
2SC3198 BL
Диапазон величины hFE
70…140
120…240
200…400
350…700
Модификации и группы транзистора C3198
Модель
PC
UCB
UCE
UBE
IC
TJ
fT
CC
hFE ٭
NF (типовое) dB
Корпус
C3198
0,625
60
50
5
0,15
150
80
3,5
25…700
≤ 10
TO-92
C SC3198 (O, Y, GR, BL)
0,625
60
50
5
0,15
125
80
3,5
25…700
≤ 10
TO-92
FTC3198
0,625
60
50
5
0,15
150
80
3,5
25…700
≤ 10
TO-92
KTC3198
0,625
60
50
5
0,15
150
80
3,5
25…700
≤ 10
TO-92
KTC3198A
0,4
60
50
5
0,15
150
80
2
25…700
1
TO-92
KTC3198L ٭٭
0,625
60
50
5
0,15
150
80
2
25…700
0,5 (1) 0,2 (2)
TO-92
٭ — диапазон значений параметра hFE разделяется производителями во всех модификациях на четыре подгруппы (O, Y, GR, BL).
٭٭ — значения коэффициента шума транзистора KTC3198L: 0,5 (1) и 0,2 (2) определены при частотах сигнала соответственно 100 Гц и 1 кГц.
Аналоги
Для замены подойдут транзисторы кремниевые, со структурой NPN, эпитаксиально-планарные, для применения в быстродействующих импульсных и высокочастотных устройствах в аппаратуре общего назначения.
Отечественное производство
Модель
PC
UCB
UCE
UBE
IC
TJ
fT
CC
hFE
Корпус
C3198
0,625
60
50
5
0,15
150
80
3,5
25…700
TO-92
КТ604А/Б
0,8
300
250
5
0,2
150
40
≤ 7
10…120
TO-92
КТ608А/Б
0,8
60
60
4
0,4
150
200
≤ 15
20…160
TO-92
КТ611А/Б/В/Г
0,8
200
180
4
0,1
150
≥ 60
≤ 5
10…120
TO-8
КТ6110
0,625
40
20
5
0,5
150
—
—
60…200
TO-92
КТ6111
0,45
50
45
5
0,1
150
150
3,5
60…1000
TO-92
КТ6117А/Б
0,625
180
160
15
0,6
150
100
≤ 6
60…250
TO-92
КТ6137
0,625
60
40
6
0,2
150
300
4
100…300
TO-92
КТ660А/Б
0,5
50/30
5
0,8
150
200
≤ 10
110…450
TO-92
К125НТ1
0,4
45
4
0,4
—
—
15
10…150
Транзисторная сборка
Зарубежное производство
Модель
PC
UCB
UCE
UBE
IC
TJ
fT
CC
hFE
Корпус
C3198
0,625
60
50
5
0,15
150
80
3,5
от 25 до 700
TO-92
2SA1246
0,4
60
50
15
0,15
150
100
9
100
TO-92
2SC1815
0,4
60
50
5
0,15
175
80
3,5
≥ 70
TO-92
2SC3331
0,5
60
50
6
0,2
150
200
3
≥ 100
TO-92
2SC3382
0,4
60
50
6
0,2
150
250
2,7
≥ 100
TO-92
KTC3199
0,4
50
50
5
0,15
150
80
2
270
TO-92S
2N6428/A
0,625
60
50
6
0,2
150
100
—
100
TO-92
2SC5343T
0,625
60
50
—
0,15
—
80
—
70
TO-92
3DG1318
0,625
60
50
7
0,5
150
200
—
85
TO-92
BC431
0,625
60
—
5
0,5
150
100
—
63
TO-92
BC445A
0,625
60
60
6
0,2
150
100
—
120
TO-92
BC547BA3
0,625
60
50
6
0,2
150
100
—
200
TO-92
BTC945A3
0,625
60
50
5
0,2
150
150
—
135
TO-92
DTD113Z
0,625
60
50
—
0,5
150
200
—
200
TO-92
DTD143E
0,625
60
50
5
0,5
150
200
—
47
TO-92, SOT-23, SOT-323
FTC1318
0,625
60
50
7
0,5
150
200
—
85
TO-92
h2420
0,625
60
60
7
0,2
150
150
—
70
TO-92
KSP8098
0,625
60
60
6
0,5
150
150
—
100
TO-92
KTC1815
0,625
60
50
5
0,15
150
80
—
70
TO-92
KTC945/B
0,625
60
50
5
0,15
150
300
—
90/70
TO-92
STS5343
0,625
60
50
5
0,15
150
80
—
120
TO-92
TEC9014A/B
0,625
60
50
5
0,15
150
150
—
60/100
TO-92
Примечание: данные таблиц получены из даташит компаний-производителей.
Графические иллюстрации характеристик транзистора
Рис. 1. Внешняя характеристика транзистора в схеме с общим эмиттером (ОЭ): зависимость коллекторного тока IC от напряжения коллектор-эмиттер UCE при различных значениях тока базы IB.
Характеристики сняты при температуре внешней среды Ta = 25°C.
Рис. 2. Входная характеристика транзистора в схеме ОИ: зависимость тока базы IB от напряжения эмиттер-база UBE.
Характеристика снята при трех значениях температуры внешней среды Ta и напряжении коллектор-эмиттер UCE = 6 В.
Зависимость снята при температуре внешней среды Ta = 25°C и соотношении токов IC/IB = 10.
Рис. 5. Зависимость статического коэффициента усиления по току hFE от коллекторной нагрузки IC.
Характеристика снята при трех значениях температуры среды Ta.
Показан ход характеристик в области больших токов коллектора IC ˃ 50мА при двух значениях напряжения коллектор-эмиттер UCE 1В и 6 В.
Рис. 6. Зависимость частоты среза fT (полосы пропускания) от тока эмиттера IE транзистора в схеме ОЭ при напряжении коллектор-эмиттер UCE = 10 В и температуре среды Ta = 25°C.
Рис. 7. Ограничение рассеиваемой мощности PC транзистора при увеличении температуры внешней среды Ta.
Транзистор C3198: характеристики, datasheet и аналоги
Рассмотрим технические характеристики маломощного транзистора C3198. Он выделяется высокой линейностью к-та усиления hfe и невысоким уровнем шумов. Чаще всего его устанавливают в предварительных каскадах предварительного усиления ауди и видео сигнала. Изготавливается по эпитаксиально-планарной технологии, со структурой n-p-n. Впервые разработала данное устройство корейская компания КЕС, и маркировался он «КТC3198». Иногда его называют в соответствии с японским индустриальным стандартом «2SC3198». Сейчас чаще первые две буквы отбрасывают и наносят надпись «C3198».

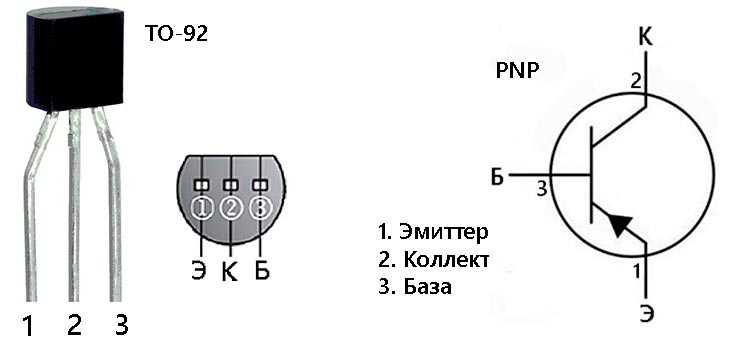

Цоколевка
Транзистор C3198 все производители выпускают в корпусе ТО-92. Если взять устройство так, чтобы надписи на нем были повёрнуты к вам, а ножки находились внизу, то выводы будут расположены слева направо в следующем порядке: эмиттер, коллектор, база. Кроме этого на упаковке можно прочитать дату изготовления и группу, к которому отнесли C3198 в зависимости от его коэффициента усиления по току. Внешний вид устройства, расположение его ножек и порядок нанесения маркировки приведены на рисунке.
Технические характеристики
Приведём предельные параметры C3198. Их нужно учитывать в первую очередь при поиске замены или разработке нового устройства. Они измеряются при температуре +25°С. В нашем случае характеристики C3198 равны:
напряжение К — Б VCBO = 60 В;
напряжение К – Э VCEO = 50 В;
напряжение Э — Б VEBO = 5 В;
ток коллектора IC = 150 мА;
ток через базу IВ = 50 мА;
максимальная мощность на коллекторе РС = 625 мВт;
т-ра кристалла Tj = 150ОС;
диапазон температур, при которых C3198 может сберегаться Tstg = 55 … 150ОС.
После максимальных параметров следует рассмотреть электрические. Их тестировали при стандартной температуре +25°С. Остальные параметры, влияющие на результаты измерения приведены в отдельном столбце следующей таблицы.
Электрические характеристики транзистора C3198 (при Т = +25оC)
Параметры
Режимы измерения
Обозн.
min
typ
max
Ед. изм
Обратный ток коллектора
VCВ= 60 В, IЕ = 0
ICВO
0,1
мкА
Обратный ток эмиттера
VЕВ= 5 В, IС = 0
IEBO
0,1
мкА
Статический коэффициент передачи тока
IC=2 мA; VCE= 6В
hFE1
70
700
IC=150мA; VCE= 6В
hFE2
25
100
Напряжение насыщения К — Э
IC= 100 мA; IB= 10 мA
VCE(sat)
0,1
0,25
В
Напряжение насыщения Б — Э
IC= 100 мA; IB= 10 мA
VВE(sat)
1,0
В
Граничная частота коэффициента передачи тока
VCE=10 В, IC= 1 мA,
fT
80
МГц
Выходная ёмкость
IE= 0 А, VCB=10 В,
f=1 мГц
Сob
2
3,5
пФ
В зависимости от коэффициента усиления hFE1 (измерен при следующих условиях: IC=2 мA; VCE= 6В) транзисторы делятся на четыре группы О (от 70 до 140), Y(от 120 до 240), GR(от 200 до 400), BL(от 300 до 700).
Аналоги
Подобрать аналоги для C3198 из зарубежных несложно:
2SC1815;
2SC3331;
2SA1246;
2SC1740;
2SC1685;
2SC945;
2SC3199.
Кроме этого можно найти также отечественные устройства с похожими характеристиками: КТ 6111 (любой от А до Г) и 6117Г.
Производители
DataSheet на C3198 можно скачать по клину на названия производителя: KEC(Korea Electronics) и Kwang Myoung. В продаже в России встречаются транзисторы, изготовленные фирмой TaiwanSemiconductor.
2sc+3198 спецификация и примечания по применению
Модель ECAD
Производитель
Описание
Техническое описание Скачать
Купить часть
77319-803Р16ЛФ
Коммуникационные решения Amphenol
BergStik®, межплатный разъем, прямоугольный разъем без кожуха, сквозное отверстие, двухрядный, 16 позиций, шаг 2,54 мм (0,100).
77319-804-36ЛФ
Коммуникационные решения Amphenol
BergStik®, межплатный разъем, прямоугольный разъем без кожуха, сквозное отверстие, двухрядный, 36 позиций, шаг 2,54 мм (0,100).
77319-804-06ЛФ
Коммуникационные решения Amphenol
BergStik®, межплатный разъем, прямоугольный разъем без кожуха, сквозное отверстие, двухрядный, 06 позиций, шаг 2,54 мм (0,100).
77313-198-20ЛФ
Коммуникационные решения Amphenol
BergStik®, межплатный разъем, разъем без кожуха, шаг 2,54 мм, вертикальный, двухрядный, сквозное отверстие, 20 позиций
77319-803-32ЛФ
Коммуникационные решения Amphenol
BergStik®, межплатный соединитель, прямоугольный разъем без кожуха, сквозное отверстие, двухрядный, 32 позиции, шаг 2,54 мм (0,100).
77319-803-06ЛФ
Коммуникационные решения Amphenol
BergStik®, межплатный разъем, прямоугольный разъем без кожуха, сквозное отверстие, двухрядный, 06 позиций, шаг 2,54 мм (0,100).
Поиск в наличии
КЭК
2SC3198 Биполярный переходной транзистор, тип NPN, TO-92
Компоненты квеста
2SC3198
685
0,3 доллара США
0,3 доллара США
0,2 доллара США
0,16 доллара США
0,16 доллара США
Купить сейчас
2sc+3198 техпаспорт (25)
Деталь
Модель ECAD
Производитель
Описание
Тип
ПДФ
2SC3198
Различные российские таблицы данных
Транзистор
Оригинал
PDF
2SC3198
Континентальное устройство в Индии
Транзисторы TO-92 в пластиковом корпусе (NPN)
Сканировать
PDF
2SC3198
Континентальное устройство в Индии
Книга данных по полупроводниковым устройствам 1996
Сканировать
PDF
2SC3198
Континентальное устройство в Индии
TO-92 NPN Транзисторы в пластиковом корпусе
Сканировать
PDF
2SC3198
Корея Электроника
Транзисторы
Сканировать
PDF
2SC3198
Корея Электроника
Транзисторы
Сканировать
PDF
2SC3198
Корея Электроника
КРЕМНИЕВЫЙ ТРАНЗИСТОР NPN ЭПИТАКСИАЛЬНОГО ПЛАНАРНОГО ТИПА (ПРОЦЕСС РСТ)
Сканировать
PDF
2SC3198
Другие
Японские перекрестные ссылки на транзисторы (2S)
Сканировать
PDF
2SC3198
Другие
Таблица перекрестных ссылок
Сканировать
PDF
2SC3198
Другие
Справочник по замене транзисторов 1993 г.
Сканировать
PDF
2SC3198
Другие
Сканировать
PDF
2SC3198
Другие
Краткие данные и перекрестные ссылки (различные таблицы данных)
Сканировать
PDF
2SC3198A
Корея Электроника
Транзисторы
Сканировать
PDF
2SC3198BL
Континентальное устройство в Индии
Справочник по полупроводниковым устройствам 1996 г.
Сканировать
PDF
2SC3198BL
Континентальное устройство в Индии
TO-92 NPN Транзисторы в пластиковом корпусе
Сканировать
PDF
2SC3198GF
Континентальное устройство в Индии
TO-92 NPN Транзисторы в пластиковом корпусе
Сканировать
PDF
2SC3198GR
Континентальное устройство в Индии
Справочник по полупроводниковым устройствам 1996 г.
Сканировать
PDF
2SC3198л
Корея Электроника
Транзисторы
Сканировать
PDF
2SC3198L
Корея Электроника
КРЕМНИЕВЫЙ ТРАНЗИСТОР NPN ЭПИТАКСИАЛЬНОГО ПЛАНАРНОГО ТИПА (ПРОЦЕСС РСТ)
Сканировать
PDF
2SC3198O
Континентальное устройство в Индии
Справочник по полупроводниковым устройствам 1996 г.
Сканировать
PDF
2sc+3198 Спецификации Context Search
Каталог Спецификация
MFG и тип
ПДФ
Теги документов
А1266
Реферат: транзистор a1266 A1266 Y A1266 GR a1266 транзистор 2SC3198 TRANSISTOR 2SC 3198 TRANSISTOR C 3198 c 3198 транзистор транзистор 2SC3198 Текст: нет доступного текста файла
OCR-сканирование
PDF
2SC3198
2SC3198В
2СА1266/2С
A1266В
150 мА
100 мА,
ИБ-100мА
ф-30МГц
А1266
транзистор а1266
A1266 Y
А1266 ГР
транзистор а1266
ТРАНЗИСТОР 2SC 3198
ТРАНЗИСТОР С 3198
c 3198 транзистор
транзистор 2SC3198
2SC3198
Реферат: 2SC3198 Y транзистор 2SC3198 ST-2sc3198 Текст: нет доступного текста файла
Аннотация: 2SA1267 2Sc4370a BC548, BC558 BC337/BC327 bc557 2sc3202 2sa1270 2SC3199 КТЦ9014 Текст: нет доступного текста файла
OCR-сканирование
PDF
2SC387SS
2SA1S04S
ОТ-23
2SC320I
2SA1269
О-92М
2SC3199
2SA1267
2SC3198A
2sc3227
2Sc4370a
БК548, БК558
БК337/БК327
до н. э.557
2sc3202
2sa1270
KTC9014
2SC3875S
Резюме: BC547 BC546 2Sc4370a 2SC3227 2sa1274 2SA1267 2SC3201 BC557 bc556 2sa1659a bc557 Текст: нет доступного текста файла
OCR-сканирование
PDF
Та-25
2SC3875S
2SA1S04S
ОТ-23
2SC3201
2SA1269
О-92М
2SC3199
2SA1267
до н.э.547 до н.э.546
2Sc4370a
2SC3227
2sa1274
до н.э.557 до н.э.556
2са1659а
до н.э.557
2SC4370A
Резюме: 2SC3875S 2SA1504S 2SC3227 BC548, BC558 2SA1267 bc557 2SA1504 BC337/BC327 2SC3202 Текст: нет доступного текста файла
Резюме: M56730ASP PAC011A PAC010A UPC2581 PAL005A stk413-020a upc2581v Руководство по замене полупроводниковых приборов ЭКГ STRS5717 Текст: нет доступного текста файла
Оригинал
PDF
100)
СТк442-130
M56730ASP
PAC011A
PAC010A
UPC2581
PAL005A
стк413-020а
упс2581в
Руководство по замене мастера полупроводников ЭКГ
STRS5717
к2645
Реферат: K4005 U664B MOSFET K4005 MB8719 Транзистор MOSFET K4004 SN16880N stk5392 STR451 BC417 Текст: нет доступного текста файла
Мой счет
Диспетчер спецификаций
Информация о продавце
Управление возвратом и возмещением
Избранное
Историческая покупка товаров
Счет средств
Субсчет
Делиться
Настройки
Разработчик
Выйти
Он выделяется высокой линейностью к-та усиления hfe и невысоким уровнем шумов. Чаще всего его устанавливают в предварительных каскадах предварительного усиления ауди и видео сигнала. Изготавливается по эпитаксиально-планарной технологии, со структурой n-p-n. Впервые разработала данное устройство корейская компания КЕС, и маркировался он «КТC3198». Иногда его называют в соответствии с японским индустриальным стандартом «2SC3198». Сейчас чаще первые две буквы отбрасывают и наносят надпись «C3198».
э.557
2sc3202
2sa1270
KTC9014
15A 250V k2500 N-Channel MOSFET c5042f TO-92 78L05 Конфигурация контактов регулятора напряжения i ball 450 Вт smps ремонт
