Частотники схемы: СХЕМЫ И РЕЖИМЫ УПРАВЛЕНИЯ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ M-DRIVER! НАСТРОЙКА РЕЖИМОВ РЕГУЛИРОВАНИЯ ЧАСТОТНОГО ПРИВОДА!

СХЕМЫ И РЕЖИМЫ УПРАВЛЕНИЯ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ M-DRIVER! НАСТРОЙКА РЕЖИМОВ РЕГУЛИРОВАНИЯ ЧАСТОТНОГО ПРИВОДА!

    В данном обзоре постараемся рассмотреть самые популярные режимы управления и схемы подключения частотных преобразователей M-Driver. Частотные преобразователи M-Driver являются многофункциональными устройствами управления двигателями и могут быть внедрены в различные сферы промышленности.

    Перед тем как приступать к подключению и разбору управляющих сигналов необходимо в ОБЯЗАТЕЛЬНОМ порядке сконфигурировать в частотном преобразователе параметры двигателя (с шильдика двигателя). Данные параметры необходимо для правильной работы защит частотного преобразователя и двигателя. Если проигнорировать параметрирование данных настроек, то двигатель может работать не на полную производительность и при аварийных событиях частотный преобразователь или двигатель могут выйти из строя. Для этого сконфигурируйте следующие параметры в частотном преобразователе M-Driver:

  • P1-01 — номинальная мощность двигателя, кВт
  • P1-02 — номинальное напряжение двигателя, В
  • P1-03 — номинальный ток двигателя, А
  • P1-04 — номинальная частота двигателя, Гц
  • P1-05 — скорость вращения двигателя, об/мин

    Самый простой способ управления двигателем с помощью частотного преобразователя заложен изначально заводом изготовителем и производиться с панели управления частотного преобразователя (параметр P0-02 = 0). В данном случае режим запуска производится с кнопки «RUN» (пуск), а время разгона двигателя до номинальной частоты и его торможение составляет 20 сек (P0-17 = 20 разгон, P0-18 = 20 торможение, P0-19=1 единица времени). Останов двигателя производится по кнопке «STOP» (стоп) с панели управления частотным преобразователем. Частота вращения двигателем задаётся с помощью встроенного потенциометра на панели управления частотного преобразователя. Данный вариант управления предназначен для плавного пуска двигателя, либо по технологическим условиям Вам необходимо поддерживать постоянную скорость вращения двигателем (один раз задали частоту и работает на постоянной основе). Также данный вариант часто применяется, когда панель оператора выносят на пульт управления и оператор с панели управления частотным преобразователем регулирует скорость двигателя в реальном времени. Текущая настройка частотного преобразователя не требует привлечения высококвалифицированного персонала. При необходимости измените время разгона и торможения двигателя (P0-17 = 20 разгон, P0-18 = 20 торможение, P0-19=1 единица времени).

    Самым распространённым режимом управления частотным преобразователем M-Driver является дискретное управление по внешним сигналам. Частотный привод имеет 5 дискретных сигналов которые можно запрограммировать на разные режимы управления. Для внешнего управления частотным преобразователем необходимо в параметре P0-02 выбрать значение 1 (управление с клемм). После этого необходимо настроить значения параметров P4-00 — P4-04 (дискретные входа DI1-DI5). Далее выбираем в параметре P4-11 один из режимов управления представленных ниже:

    1) P4-11 = 0 Режим двухпроводного управления 1. Данный режим представляет собой два сигнала подаваемые на клеммы DI1 (движение вперед) и клемму DI2 (движение назад). Желательно использовать двухпозиционный переключатель с фиксацией с 2-мя НО контактами, чтобы случайным образом одновременно не отправить сигналы на клеммы DI1 и DI2.


    2) P4-11 = 1 Режим двухпроводного управления 2. В данном режиме с помощью сигнала подаваемого на клемму DI1 задаётся разрешение на работу частотного преобразователя, а сигнал поступающий на клемму DI2 задаёт направление вращения двигателем. Иными словами, подав сигнал на клемму DI1 двигатель начнёт вращаться в прямом направлении, если сигнал будет подан на клемму DI2, то двигатель начнёт вращаться в противоположную сторону. Соответственно для работы двигателя от частотного преобразователя контакт SW1 должен быть замкнут.

    3) P4-11 = 2 Режим трёхпроводного управления 1. Данный режим отличается дополнительным контактом, тем самым может обеспечивать дополнительную защиту двигателя. Например на контакт SW3 может быть подключён датчик сухого хода при срабатывании которого двигатель остановиться. Соответственно при подаче сигнала на клемму DI1 двигатель будет вращаться в прямом направлении, при подачи сигнала на клемму DI2 двигатель будет вращаться в реверсивном направлении. При этом контакт SW3 должен быть замкнут (разрешение на работу).

    4) P4-11 = 3 Режим трёхпроводного управления 2. Данный режим имеет более сложную схему управления, которая также применяется в различных системах управления АСУТП. В данном примере работа двигателя реализована по нескольким условиям. Например, на контакт SW3 возможно подключить реле сухого хода или аварийную кнопку останова, а на контакт SW1 может поступать сигнал разрешения как от контроллера так и от других смежных систем управления. Контакт SW2 (сигнал на вход DI2) задаёт направление вращения двигателя.


    Во всех случаях управления нужно выбирать источник задания основной частоты (параметр P0-03). В заводской настройке источником основной частоты выбран параметр AI3 (эквивалент потенциометру панели управления). Вы можете выбрать и другие варианты задания основной частоты, например: аналоговый вход AI1 (0-10В) или AI2 (0-10В/4-20мА), ПИД регулятор, Modbus RTU, мультизадания (мультиссылки) или режим ПЛК. Под заданием основной частоты понимается частота которую будет выдавать частотный преобразователь на двигатель.

    Подводя итоги вышесказанному настройку частотного преобразователя M-Driver необходимо производить в несколько этапов.

  1. Выбор источника команд задаётся в параметре P0-02. Следующий пункт (п.2) необходимо рассматривать, если в параметре P0-02 выбрано значение 1.
  2. Формирование сигнала на запуск и направление вращения двигателя от частотного преобразователя (как правило реализуется по дискретным сигналам DI1-5, параметры P4-00 — P4-04).
  3. Выбор задания основной частоты в параметре P0-03.

    Настройку частотного преобразователя по сети Modbus в данной статье рассматривать не будем, так как данной теме посвящена отдельная статья. Можем только сказать, что управление частотным преобразователем и задания по частоте можно производить по сети Modbus без использования клемм управления и других сигналов. Это очень удобно в построении разных системах управления АСУТП.

МУЛЬТИЗАДАНИЯ ПО ДИСКРЕТНЫМ СИГНАЛАМ

  Задание основной частоты может также формировать по дискретным клеммам. Данное управление необходимо в тех случаях, когда по внешним дискретным сигналам необходимо задавать фиксированную частоту двигателю. В таком случае дискретный вход DI1 как правило задействуют как сигнал пуска (P4-00 = 1), а входа DI2-DI5 используют для задания определенной частоты. Другими словами, подавая сигналы в определенной последовательности на клеммы DI2-DI5 будет формироваться заданная частота. Вариантов фиксированной частоты в таком случае может быть задано до 16. Разберём данную конфигурацию более подробно:

  • в парметре P0-02 выбираем значение 1 (управление с клемм).
  • в параметре P0-03 выбираем значение 6 (мультизадания или мультиссылка).
  • в параметре P4-00 выбираем значение 1 (кнопка пуск вход DI1).
  • в параметре P4-03 выбираем значение 12 (клемма №1 множественных заданий).
  • в параметре P4-04 выбираем значение 13 (клемма №2 множественных заданий). При необходимо можно выбирать значения P4-01 = 14, P4-02 = 15 для увеличения вариантов фиксированной частоты.
  • в параметре PC-01 выбираем необходимое значение частоты (допустим 50Гц). Соответственно, когда есть сигнал только на DI4 (сигнал пуск на DI1 поступает соответственно), то частота преобразователя будет равна 50Гц и соответствовать заданию №1 PC-01.
  • аналогично выбираем для параметра PC-02 необходимую частоту (например 10Гц). Следовательно, когда есть сигнал только на DI5 (сигнал на DI1 поступает соответственно), то частота преобразователя будет равна 10Гц, задание №2 PC-02.
  • если сигналы не поданы на клеммы DI4 и DI5, то частота преобразователя будет равно 0Гц, так как Задание №0 PC-00 = 0Гц.
  • если сигналы подаются одновременно на клеммы DI4 и DI5, то частота преобразователя будет также равна 0Гц, так как Задание №3 PC-03 = 0Гц.

Необходимо обращать внимание на то, что задание в параметрах PC-00 — PC-15 задаётся в процентах. Например, если максимальная частота выбрана 50Гц (P0-10), то значение в параметре PC-00 будет соответствовать 100% (50Гц), 50% (25Гц) и т.д. Таким образом, возможно задавать различные значение частоты вращения двигателя по дискретным сигналам.


    В данной статье мы постарались разобрать самые популярные режимы управления частотным преобразователем M-Driver. На самом деле вариантов управления частотными приводами намного больше и зависит от Ваших требований и пожеланий. Если у Вас имеются вопросы или нужна консультация по данным частотным преобразователям M-Driver, то Вы всегда можете связаться с нами любым удобным для Вас способом. Отдел технической поддержки оперативно отвечает по почте [email protected].

ПОЛЕЗНЫЕ ССЫЛКИ:

Руководство пользователя частотных преобразователей M-Driver (RUS)

Частотные преобразователи M-Driver с входным напряжением 380В

Частотные преобразователи M-Driver с входным напряжением 220В

Схема частотного преобразователя. Описание структуры преобразователей частоты для асинхронных электродвигателей.

Об асинхронных двигателях переменного тока, работой которых управляют частотные преобразователи, часто говорят, как о лучшей альтернативе электрическим приводам постоянного тока. Хотя система, регулирующая скорость, с которой вращается электродвигатель, в последних не отличается сложностью, высокая стоимость и не очень высокая надежность делают их невыгодными. Есть и иные проблемы: щетки чрезмерно искрят, из-за чего повышена электроэрозия и изнашивается коллектор. Поэтому такие электродвигатели нельзя применять в сильно запыленных местах и там, где велика потенциальная опасность взрыва.

Схему преобразователя частоты придумали в далеких 1930-х годах. Однако внедрить ее в жизнь удалось только когда появились полупроводники и транзисторные элементы. Основным недостатком, свойственным асинхронным двигателям, является сложность организации системы, регулирующей скорость, с которой вращается двигатель. Вот почему понадобились частотники.

Конструктивные особенности преобразователей частоты

Схема частотного преобразователя асинхронного двигателя имеет следующую ключевую задачу: изменить характеристики, которые имеет проходящий через нее ток. Задача решается транзисторным выпрямлением электротока, который затем преобразовывается до требуемых определенных значений. Схема преобразователя частоты включает в себя три основных части. Она оснащена основанной на микропроцессорах управляющей системой, звеном постоянного тока, импульсным инвертором.

Задачи, которые выполняет первая из вышеперечисленных частей, следующие: управлять работой систем преобразования, защищать частотник. В составе второй части используются устройства фильтрации и выпрямитель. Ими осуществляются прием сигнала на входе и перенаправление того к инвертору. Ну а третьей частью (импульсным инвертором) производится преобразование тока таким образом, что тот приобретает определенную амплитуду и частоту. Затем преобразованный ток подается на статор. Обычно в конструкции используются 6 транзисторов-ключей либо построенная на тиристорах схема.

Схема частотного преобразователя способна обеспечить четкость синусоиды, которую имеет сигнал на выходе, если она собрана с использованием не устаревших тиристоров, а IGBT-транзисторов (они работают как инверторные ключи).

Принцип функционирования частотника

Вообще, полноценный частотник комплектуется следующими устройствами: системой управления, инвертором, управляющим широтно-импульсной модуляцией модулем, диодным силовым выпрямителем, конденсатором фильтра и дросселем. Это его основные структурные элементы. Регуляцию напряжения и частоты на выходе схема преобразователя осуществляет с помощью высокочастотного широтно-импульсного управления. Последнее же имеет зависимость от того, какая периодичность у модуляции.

Модуляцию определяют как отрезок времени, на протяжении которого статором получаются поочередные сигналы посылаемые то отрицательным, то положительным полюсом. Продолжительность данного отрезка модулируется в согласии с законом гармонических частот, который называют синусоидальным. А в обмотках электродвигателя ток подвергается дополнительному преобразованию, и после прохождения фильтра ему присуща четко синусоидальная форма. И, как уже было сказано выше, крайне желательно, чтобы схема частотного преобразователя подключаемого в асинхронные электродвигатели была собрана на IGBT-транзисторах.

Кривую, которую имеет выходное напряжение (а по сути она является ничем иным, как двуполярной последовательностью высокой частоты), создают импульсы, имеющие прямоугольную конфигурацию. Их тоже регулирует широтно-импульсная модуляция. Модулирование ширины, которую имеют импульсы, производится в соответствии с синусоидальным законом. Есть два способа, используя которые схема преобразователя частоты изменяет параметры напряжения на выходе.

Один из этих способов заключается в регуляции значения, которое имеет напряжение на входе, дающей результат в виде изменения амплитуды. Второй способ такой: значение, которое имеет напряжение на входе не изменяется, но делаются корректировки в программе, контролирующей, с какой периодичностью переключаются переключатели (6 транзисторных ключей). Производимые сегодня IGBT-транзисторы делают применение второго из вышеописанных способов более предпочтительным. Соответственно, он очень широко используется. Сегодня уже не так часто встречается схема частотного преобразователя, собранная не на IGBT-транзисторах. ШИМ, конечно, тоже способна выдавать кривую тока, по форме близкую к синусоиде. Однако только потому, что обмотки электродвигателя играют роль фильтра.

Устройство

, принцип действия, назначение

Поскольку электропривод является одним из основных способов механизации производства и бытовых задач, в ряде случаев возникает необходимость регулирования частоты вращения электродвигателей. В зависимости от их типа и принципа действия применяются различные технические решения. Одним из них является преобразователь частоты. Что это такое и где применяется частотник, мы расскажем в этой статье.

  • Определение
  • Устройство
  • Типы частотников и область применения
  • Методы управления
  • Количество фаз
  • Схема подключения

Определение

По определению преобразователь частоты представляет собой электронный преобразователь мощности для изменения частоты переменного тока. Но в зависимости от исполнения меняется как уровень напряжения, так и количество фаз. Вам может быть не совсем понятно, зачем нужно такое устройство, но мы постараемся рассказать вам об этом простыми словами.



Частота вращения вала синхронных и асинхронных двигателей (АД) зависит от частоты вращения магнитного потока статора и определяется по формуле:

n = (60*F/p)*(1-S),

где n — число оборотов вала АД, p — число пар полюсов, s — скольжение, f — частота переменного тока.

Проще говоря, скорость вращения ротора зависит от частоты и количества пар полюсов. Число пар полюсов определяется конструкцией катушек статора, а частота тока в сети постоянна. Следовательно, чтобы регулировать скорость, мы можем управлять частотой только с помощью преобразователей.

Устройство

С учетом вышеизложенного переформулируем ответ на вопрос, что это такое:

Преобразователь частоты – это электронное устройство для изменения частоты переменного тока, а значит, и скорости вращения ротор асинхронной (и синхронной) электрической машины.

Графическое обозначение по ГОСТ 2.737-68 вы можете увидеть ниже:

Называется электронным, так как основан на схеме полупроводникового переключателя. В зависимости от функциональных особенностей и типа управления будет видоизменяться как принципиальная схема, так и алгоритм работы.

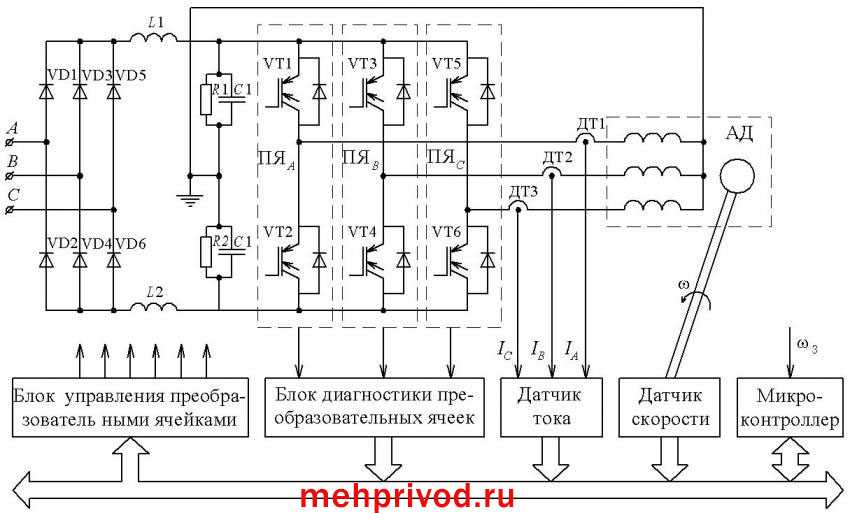

На схеме ниже показано, как устроен преобразователь частоты:


Принцип работы преобразователя частоты следующий:

  • Сетевое напряжение поступает на выпрямитель 1 и становится выпрямленным пульсирующим.
  • В блоке 2 сглаживаются пульсации и частично компенсируется реактивная составляющая.
  • Блок 3 представляет собой группу силовых ключей, управляемых системой управления (4) с использованием широтно-импульсной модуляции (ШИМ). Такая конструкция позволяет получить на выходе двухуровневое регулируемое ШИМ напряжение, которое после сглаживания приближается к синусоидальной форме. В дорогих моделях применена трехуровневая схема, где используется большее количество клавиш. Это позволяет добиться более близкой к синусоидальной формы сигнала. В качестве полупроводниковых ключей могут быть использованы тиристоры, полевые или IGBT-транзисторы.
    В последнее время наиболее востребованы и популярны последние два типа из-за эффективности, малых убытков и простоты управления.
  • С помощью ШИМ формируется необходимый уровень напряжения, простыми словами — так модулируется синусоида, поочередно включая пары ключей, формируя линейное напряжение.

Вот мы вкратце описали, как работает преобразователь частоты для электродвигателя и из чего он состоит. Он используется в качестве вторичного источника питания и не только управляет формой тока питающей сети, но и преобразует его значение и частоту в соответствии с заданными параметрами.

Типы частотников и область применения

Способы управления

Регулировка скорости может осуществляться различными способами, как по способу установки требуемой частоты, так и по способу регулирования. Частотники по способу управления делятся на два типа:

  1. Со скалярным управлением.
  2. С векторным управлением.

Устройства первого типа регулируют частоту по заданной функции U/F, то есть напряжение изменяется вместе с частотой. Пример такой зависимости напряжения от частоты можно наблюдать ниже.

Может быть разным и запрограммирован под конкретную нагрузку, например, на вентиляторах он не линейный, а напоминает ветвь параболы. Этот принцип работы удерживает магнитный поток в зазоре между ротором и статором практически постоянным.

Особенностью скалярного управления является его распространенность и относительная простота реализации. Чаще всего используется для насосов, вентиляторов и компрессоров. Такие частотники часто используют, если необходимо поддерживать стабильное давление (или другой параметр), это могут быть и погружные насосы для скважин, если рассматривать бытовое использование.


В производстве область применения широкая, например, регулирование давления в тех же трубопроводах и выполнение автоматических систем вентиляции. Диапазон регулирования обычно 1:10, проще говоря максимальная скорость от минимальной может отличаться в 10 раз. Из-за особенностей реализации алгоритмов и схемотехники такие устройства обычно дешевле, что является их основным преимуществом.

Недостатки:

  • Не слишком точная поддержка оборотов.
  • Замедленная реакция на смену режима.
  • Чаще всего нет возможности контролировать момент на валу.
  • При увеличении скорости выше номинальной момент на валу двигателя падает (то есть когда поднимаем частоту выше номинальной 50Гц).

Последнее связано с тем, что напряжение на выходе зависит от частоты, при номинальной частоте напряжение равно сетевому, и частотник не умеет его поднимать выше, на графике можно было увидеть четную часть графика после 50 Гц. Следует отметить, что зависимость момента от частоты, она падает по закону 1/f, показана на графике ниже красным цветом, а зависимость мощности от частоты — синим цветом.

Преобразователи частоты с векторным управлением имеют другой принцип работы, здесь не только напряжение соответствует кривой U/f. Характеристики выходного напряжения изменяются в соответствии с сигналами датчиков, благодаря чему на валу поддерживается определенный момент.

Но зачем нужен такой метод управления? Отличительными чертами преобразователя частоты с векторным управлением являются более точная и быстрая регулировка. Это важно в таких механизмах, где принцип действия связан с резким изменением нагрузки и крутящего момента на исполнительном органе.

Такая нагрузка характерна для токарных и других видов станков, в том числе с ЧПУ. Точность регулирования до 1,5%, диапазон регулировки 1:100, для большей точности с датчиками скорости и т.п. — 0,2% и 1:10000 соответственно.

На форумах бытует мнение, что на сегодняшний день разница в цене между векторными и скалярными частотниками меньше, чем была раньше (15-35% в зависимости от производителя), и основное отличие больше в прошивке, чем в схемотехнике. Также обратите внимание, что большинство векторных моделей также поддерживают скалярное управление.

Преимущества:

  • большая стабильность и точность;
  • более быстрая реакция на изменение нагрузки и высокий крутящий момент на низкой скорости;
  • более широкий диапазон регулирования.

Главный недостаток — дороже скалярных.

В обоих случаях частоту можно задать вручную или с помощью датчиков, например, датчика давления или расходомера (если речь идет о насосах), потенциометра или энкодера.

Все или почти все преобразователи частоты имеют функцию плавного пуска, которая облегчает запуск двигателей от аварийных генераторов практически без риска его перегрузки.

Количество фаз

Кроме способов срабатывания частотники различаются количеством фаз на входе и выходе. Так различают преобразователи частоты с однофазным и трехфазным вводом.

При этом большинство трехфазных моделей могут питаться от одной фазы, но при таком применении их мощность снижается до 30-50%. Это связано с допустимой токовой нагрузкой на диоды и другие элементы силовой цепи. Однофазные модели доступны в диапазоне мощностей до 3 кВт.

Важно! Обратите внимание, что при однофазном подключении с напряжением 220В на входе будет на выходе 3 фазы 220В, а не 380В. То есть на линейном выходе будет ровно 220В, короче. В связи с этим обычные двигатели с обмотками, рассчитанными на напряжение 380/220В, необходимо соединить треугольником, а на 127/220В — звездой.

В сети можно найти много предложений типа «преобразователь частоты 220 на 380» — это в большинстве случаев маркетинг, продавцы называют любые три фазы «380В».

Чтобы получить реальные 380В от одной фазы, необходимо либо использовать однофазный трансформатор 220/380 (если вход преобразователя частоты рассчитан на такое напряжение), либо использовать специализированный преобразователь частоты с однофазным вводом и трехфазный выход 380 В.


Отдельным и более редким типом преобразователей частоты являются однофазные инверторы с однофазным выходом 220. Они предназначены для регулирования однофазных двигателей с конденсаторным пуском. Примером таких устройств являются:

  • ЭРМАН ER-G-220-01
  • ИННОВЕРТ IDD

Схема подключения

На самом деле, чтобы получить 3-фазный выход от преобразователя частоты 380 В, необходимо подключить 3-фазный вход 380 В:

Подключение частотника к одной фазе аналогично, кроме подключения питающих проводов:

Однофазный преобразователь частоты для двигателя с конденсатором (насос или маломощный вентилятор) подключается следующим образом:

Как видно на схемах, кроме питающих проводов и проводов к двигателю, преобразователь частоты имеет другие клеммы, датчики, кнопки пульта дистанционного управления, шины для подключения к компьютеру (обычно стандарта RS-485) , и так далее связаны с ними.

Это дает возможность управлять двигателем по тонким сигнальным проводам, что позволяет убрать преобразователь частоты в электрощит.

Частотники — универсальные устройства, назначение которых не только регулировка скорости, но и защита электродвигателя от неправильных режимов работы и питания, а также от перегрузок. Помимо основной функции устройства реализуют плавный пуск приводов, что снижает износ оборудования и силовые нагрузки. Принцип работы и глубина настройки параметров большинства преобразователей частоты позволяет экономить электроэнергию при управлении насосами (ранее управление осуществлялось не за счет производительности насоса, а с помощью клапанов) и другим оборудованием.

На этом мы заканчиваем рассмотрение вопроса. Надеемся, что после прочтения статьи вы поймете, что такое преобразователь частоты и зачем он нужен. Напоследок рекомендуем посмотреть полезное видео по теме:
