Ремонт нихромовой спирали, сварка, пайка, скрутка нихрома
Нагревательные элементы, электрические спирали, изготовленные из сплавов с высоким электрическим сопротивлением на основе никеля и хрома, применяются во всех современных промышленных и бытовых устройствах, предназначенных для преобразования электричества в тепло. Спирали из нихрома отличаются высокой сопротивляемостью к окислению благодаря образованию оксидных плёнок. По этой причине надежная пайка нихромовых нагревателей при отсутствии специального оборудования (вакуумные камеры, газовые среды) должна проводиться после обработки соединяемых поверхностей флюсами, в состав которых входят кислоты, способные разрушать защитный слой окислов. Нихромовые спирали служат дольше спиралей из фехрали, однако и они подвергаются разрушению при длительной эксплуатации. Вероятность возникновения пережиганий и обрывов увеличивается на таких участках проводника, где имеются механические повреждения, зазубрины, перегибы, или перехлёсты с поверхностью соседних нагревательных элементов.
Ремонт повреждённой спирали из нихрома возможно провести в домашних условиях. При соблюдении несложных технологий эксплуатационные характеристики электрооборудования будут полностью восстановлены.

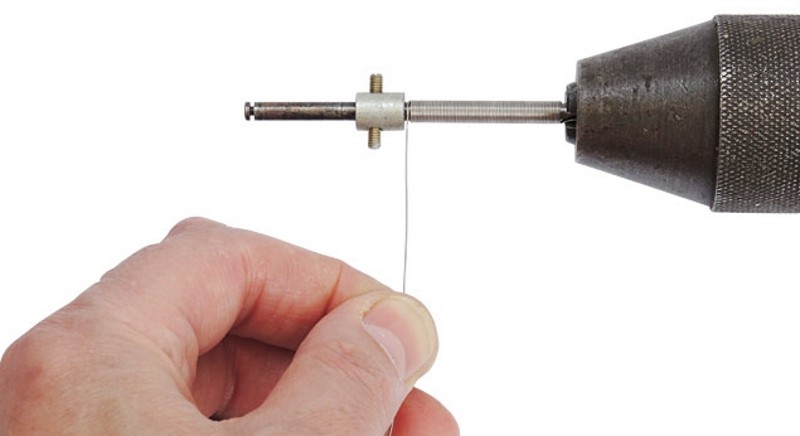

Восстановление ремонт нихромовой спирали
Последний способ — наиболее надёжен в плане прочности и долговечности. Сварные соединения не влияют в существенной мере на параметры электрических цепей, поэтому технические характеристики приборов остаются в прежних нормах. Соединения в виде скруток, муфт и зажимов создают условия для скапливания продуктов окисления, влияют на общее показатели сопротивления цепи, а также могут создавать участки повышенного нагрева, что усиливает риск повторных обрывов и выхода электрооборудования из строя.
Как спаять нихром?
1. Источник советует
Спаять нихромовую спираль можно следующими способами:
Нагрев обмотки в виде тонкой медной проволоки.
Использование ляписа (азотистого серебра).
Применение специальных припоев и кислотосодержащих флюсов.
Первый способ — наиболее простой и доступный, но он подходит только для соединения проводников высокого сопротивления с толщиной не более 0,5 мм. Медную проволоку для обмотки лучше всего брать с толщиной 0,1 мм. Нагрев производится с помощью газовой горелки, но также можно использовать обычную зажигалку с турбонаддувом. Медная проволока нагревается докрасна и прилипает к нихрому, создавая электрический контакт на атомарном уровне. Метод пайки при помощи ляписа применяется для усиления контакта механической скрутки, если рабочая температура нагревательного элемента в приборе не будет превышать 200 °C (граница сплавления нитрат серебра). Вещество наносится на скрутку при её разогреве током. Наиболее надежные результаты даёт метод пайки с помощью специальных припоев и флюсов. Оксидная пленка, которая образуется на поверхности хромоникелевых спиралей, — основное препятствие для выполнения качественного лужения.
Смесь вазелина, глицерина и хлористого цинка.
Лимонная кислота.
Аспирин.
Флюсы фабричного изготовления, типа Ф-38Н ПЭТ.
Соединяемые поверхности очищаются от оксидной пленки, обезжириваются и покрываются флюсами при помощи паяльника. После этого производится предварительное лужение и пайка с помощью припоев ПОС 40/50/61.
2. Источник советует
Качественно выполнить пайку Нихром-Нихром; Нихром-Медь, Медно-никелевый сплав; Нихром-Сталь. Нам помогут припои ПОС 50, ПОС 61, удовлетворительно себя зарекомендовал ПОС 40. Не забываем применять флюс.
Рекомендуем самим приготовить следующий состав: вазелин 100 гр, хлористый цинк порошок 7 гр, глицерин 5 гр.
Флюс желательно готовить в керамической ступке, в которую кладут вазелин, а затем последовательно добавляют, хлористый цинк и глицерин, хорошо перемешивают до получения однородной массы.
Самый активный паяльный флюс, из представленных на Российском рынке это — Ф-38Н ПЭТ. Если для кого-то активность флюса слишком велика, разбавьте его с равным количеством этилового или изопропилового спирта.
Применение: пайка нихрома, константана, манганина, бериллиевой и алюминиевой бронзы, коррозионно-стойких сталей легкоплавкими припоями при температуре 300°C. Флюс содержит фосфорную кислоту, гликоли и органические гидрохлориды.
Спаиваемые концы тщательно зачищают абразивной шкуркой и протирают ватой, смоченной в 10% спиртовом растворе хлористой меди, флюсуют, лудят и только после этого паяют.
Как сварить нихром?1. Источник советует
На производстве для надёжной сварки проволоки, или ленты из нихрома применяется аргонодуговой метод.
Однако проволоку небольшого диаметра, которая используется в качестве нагревательных спиралей в бытовых приборах, можно сварить при помощи самодельной сварочной системы в домашних условиях. Для этого потребуется источник питания 12-24 V с силой тока 10 ампер и выше. В качестве электрода можно взять графитовый стержень соляной батарейки. Соединяемые концы нагревательной спирали скручиваются. Минусовой провод от источника питания присоединяется к нихромовой проволоке. К плюсовому проводу через дроссель лампы дневного света присоединяется графитовый стержень. При прикосновении графита к участку сварки возникает дуга низкого напряжения, энергии которой будет достаточно, чтобы расплавить нихром.
2. Источник советует
Значительно лучшие результаты, чем пайка, дает сварка, в особенности, если приходится соединять между собой концы тонкой проволоки. Преимущество сварки состоит в том, что для ее выполнения никаких припоев не требуется.
Контакт при этом получается очень надежный, так как температура нагрева свариваемых металлов значительно выше, чем, например, у оловянно-свинцовых припоев. Поэтому при эксплуатации даже от сильного нагрева сваренного контакта соединение проводов не нарушается.
Для соединения проводов из нихрома, константана, манганина и т. п. их следует зачистить, скрутить и пропустить через них ток такой силы, чтобы место сварки накалилось докрасна. На это место пинцетом кладется кусочек ляписа (азотнокислого серебра), который при нагревании расплавляется, в результате чего в месте соединения возникает прочный контакт.
Если Ø диаметр свариваемой проволоки не превышает 0,15-0,2 мм, то ее концы накладывают друг на друга (расстояние 15-20 мм) и на них наматывают тонкую медную проволоку диаметром Ø 0,1-0,15 мм. Затем соединенную таким образом проволоку нагревают газовой горелкой. Медь при этом начинает плавится и прочно соединяет свариваемые концы нихромовой проволоки. Этот способ применим для соединения никелевой, медно-никелевой, медной проволоки с проволокой из прецизионных сплавов с высоким электрическим сопротивлением: Нихром Х20Н80, Х20Н80-ВИ, Х20Н80-Н, Х15Н60, Х16Н60-Н, Н80ХЮД, фехраль Х23Ю5Т.
Как соединить перегоревшую нихромовую спираль?
Способ ремонта перегоревшей нихромовой спирали выбирается в зависимости от толщины проволоки, а также от характеристик прибора, в котором используется вышедший из строя нагревательный элемент. Если рабочая температура превышает 150-200 °C, — следует применять сварку. Механические соединения в виде скруток, муфт и зажимов дадут только временный результат, а спайка с помощью тонкой медной проволоки и газовой горелки будет надежным решением для маломощных электронагревателей, в которых работают спирали из тонкой проволоки. Пайка с помощью припоев создает отличный контакт, но быстро разрушается, если нагрев превышает 300 °C.
Как произвести спайку, сварку нихрома в домашних условиях?

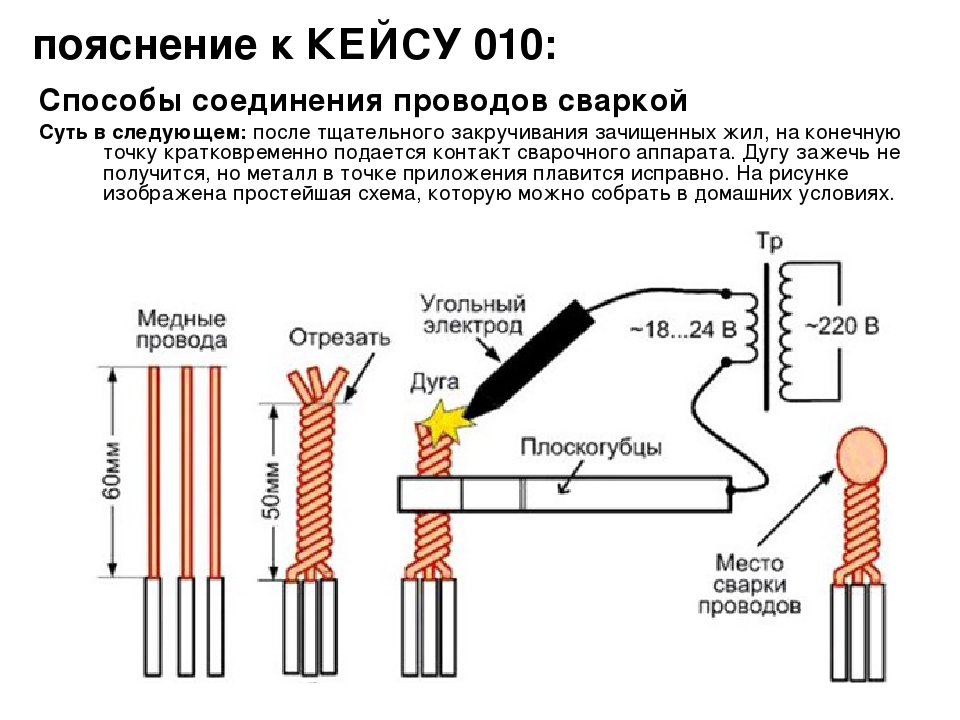

При отсутствии специального оборудования надёжный ремонт спирали нихрома лучше всего проводить с помощью метода контактной сварки с низковольтной дугой, созданной графитовым электродом.
Для этого нужен специальный источник питания, но если его под рукой нет, то можно воспользоваться способом пайки при помощи тонкой медной проволоки. Соединение получается прочным и относительно долговечным, а если произойдёт повторное выгорание, то разрыв можно без труда восстановить этим способом за несколько минут. Чтобы провести качественную пайку, концы проволоки нужно зачистить, погрузить в порошок лимонной кислоты и нагреть паяльником. Вещество расплавится и покроет поверхность металла тонким слоем. Оксидная пленка будет разрушена. Перед лужением соединяемые концы можно дополнительно обработать канифолью.
Альтернативный способ соединения нихромовой спирали
Перегоревшую спираль электронагревательного прибора из сплавов: Нихром, константан, никелин. Соединяем следующим способом: концы провода в месте обрыва вытянуть на длину 15-20 мм и зачищаем до блеска абразивной шкуркой. Затем из листовой стали или алюминия вырезаем небольшую пластинку, скручиваем ее и делаем муфту, надеваем на проволоку вместе их соединения.
Нихром предварительно скрепляем обычной скруткой. Затем муфту плотно сжимаем пассатижами.
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlock
QRZ.RU > Каталог схем и документации > Схемы наших читателей > Дайджест радиосхем > Паяем нихром и алюминий
class=»small»>
|
Хочу поделиться опытом пайки алюминия и нихрома (точнее, сварки нихрома). А с нихромом следующее: скручиваем оба конца провода и используя обычную угольную щЈтку от электродвигателя «свариваем» оба конца в шарик. В качестве «сварочного аппарата» можно использовать трансформатор на 3-12 Вольта и током не менее 3 Ампер. Если его нет под рукой, то можно использовать мощную нагрузку (не менее 1кВт) и сеть 220 вольт. Соблюдая меры предосторожности, подлючаем один вывод трансформатора (или сети 220 вольт обязательно последовательно через нагрузку) к скрученным проводам (поближе к концу скрутке), а второй вывод подключаем к щЈтке. Шамиль Гумеров Паяем алюминий В настоящее время в электробытовой технике широко применяется алюминий и его сплавы, как, например, алюминиевые электрические провода в трансформаторах-стабилизаторах напряжения и т. п. Поскольку алюминий и его сплавы, соприкасаясь с воздухом, быстро окисляются, обычные методы пайки не дают удовлетворительных результатов. Ниже описываются различные способы пайки алюминия оловянно-свинцовыми припоями ПОС-61, ПОС-50, ПОС-90. Способ 1. Для спаивания двух алюминиевых проводов их предварительно залуживают. Для этого конец провода покрывают канифолью, кладут на шлифовальную шкурку (со средним зерном) и горячим залуженным паяльником прижимают к шлифовальной шкурке, при этом паяльник от провода не отнимают и на залуживаемый конец все время добавляют канифоль. Способ 2. При пайке листового алюминия или его сплавов на шов наносят горячим паяльником канифоль с мелкими железными опилками. Паяльник залуживается, и им начинают протирать место шва, добавляя все время припой. Опилки своими острыми гранями снимают с поверхности окись, и олово прочно пристает к алюминию. Паяют хорошо нагретым паяльником. Для пайки тонкого алюминия достаточна мощность паяльника 50 Вт, для алюминия толщиной 1 мм и более желательна мощность 90 Вт, если толщина более 2 мм — место пайки необходимо прогреть паяльником и только после этого наносить флюс и производить пайку. Здесь также с успехом можно применять в качестве флюса минеральное масло. Способ 3. Примечание. В промышленности и ремонтной практике для пайки монтажных элементов из алюминия и его сплавов, а также соединения их с медью и другими металлами применяют припои марок П150А, П250А и П300А. Пайку производят обычным паяльником, жало которого прогрето до температуры 350° С, с применением флюса представляющего собой смесь олеиновой кислоты и йодида лития. Бастанов В.Г. |
Припои, специально предназначенные для этого типа применения, упрощают пайку.
Доступны кислотные флюсы, предназначенные для сложных материалов. Они совершенно не подходят для пайки на уровне печатной платы, но приемлемы для заделки проводов, таких как этот , при условии правильного соблюдения инструкций. (Это требование не является уникальным для кислотного флюса — все может вызвать проблемы, если инструкции
Методы обжима широко распространены и во многих случаях работают «достаточно хорошо». Обжим даже стандартной проводки в сложных условиях может быть чрезвычайно ненадежным в долгосрочной перспективе, если не выполняется правильно. В этом случае производитель может указать «правильно» для использования нихрома с данным разъемом, но если нет, то восторженный совет «хорошо работает для меня», который не основан на длительном репрезентативном опыте или совете производителя, может привести к долгосрочным бедствиям. .
Будьте осторожны с обжимом: Обжимное соединение является широко используемым решением для заделки проводов и во многих случаях работает хорошо. В сложных ситуациях это часто может привести к низкой надежности.
В какой-то момент я провел некоторую работу по поиску источников неисправностей для людей, у которых было достаточно большое количество электронных систем, установленных в ряде таксопарков.
Вышеуказанное было с медными проводами, а не нихромовыми. Можно ожидать, что
Нихромовое соединение:
Я использовал скобление, обертывание и пайку, как и во втором способе ниже, с достаточно хорошим успехом. Не всегда красивая. Часто используется механическое крепление.
(1) Все серебросодержащие припои State 430.
Приведенный ниже совет действительно может сработать.
Магия пусть будет в серебре и потоке. Таким образом, другие припои могут работать.
Их метод включает в себя:
Серебросодержащий припой
плюс флюс Duzall (сильно коррозионная кислотная основа)
для лужения провода вне цепи
, что позволяет затем припаять его в цепь «обычным» припоем.
Обратите внимание, что Duzall чрезвычайно агрессивен и с радостью съест все электронное, что соприкоснется с ним. Этот метод кажется потенциально работоспособным, но необходима тщательная очистка после лужения.
Рекомендация дискуссионной группы по комплекту Dynagrip #430 от All-State
Они говорят:
Они даже делают наборы для пайки алюминия.
Эти комплекты можно приобрести практически в любом магазине сварочных материалов. Они также хорошо подходят для пайки концов мотоциклетных кабелей SS.Не пытайтесь припаять нихромовую проволоку серебряным припоем непосредственно к цепи — просто залудите ее серебряным припоем, а затем используйте обычный припой, чтобы прикрепить ее к точкам соединения или чему-то еще.
ESAB продает припой All State 430
Их целью является пайка нержавеющей стали.
Они говорят:
Без кадмия, низкотемпературный, пищевой, припой для высокой прочности на нержавеющих сталях и разнородных металлах. Отложения близко соответствуют нержавеющей стали и остаются яркими после продолжительной службы. Используйте с флюсом Duzall All-State или флюсом All-state 430.
Дополнительная информация
Рекомендуемые области применения: оборудование для обработки пищевых продуктов из нержавеющей стали, холодильное оборудование и оборудование для кондиционирования воздуха, приборостроение, электрические работы, где требуется более высокая проводимость, и другие области применения, где прочность и пластичность должны быть выше, чем у обычных припоев.
Порядок действий:
Обезжирить место соединения.
Нанесите жидкий флюс All-State Duzall на область соединения.
Используйте любой источник тепла, способный нагревать основной металл до 430°F (221°C).
Если используется горелка , нагревайте косвенно и избегайте сжигания флюса.
Нанесите припой, когда флюс начнет пузыриться.
Дать медленно остыть.
Удалить остатки флюса горячей водой.
При пайке нержавеющей стали типов 430, 316, 321 или 347 используйте универсальный кислотный флюс № 430.
(2) Зачистка, обертка припоя:
Метод MakerBot — обмотать припоем провод и припаять.
Обратите внимание, что метод состоит из нескольких шагов, каждый из которых поможет добиться успеха (вероятно 🙂 ). Я бы добавил этап очистки в начале. Смотрите их страницу для фотографий.
Зачистите два провода.
Очистите NiCr путем истирания.
Перекройте провода и оберните их оголенной медью калибра 40.
Согните концы соединяемых проводов обратно при соединении.
[Здесь, возможно, пригодится плоскогубцы]
Снова оберните проволокой 40 калибра.
[Снова обжать?]
Припой
Их изображение перед окончательной пайкой: Обжатие по пути и более плотная обмотка могут дать достаточно хороший результат , выглядящий как .
При должном опыте внешний вид может быть приемлемым.
Это основано на том, что NiCr либо фактически в некоторой степени припаян, либо ИЛИ механически захвачен внутри сплошного припаянного медно-медного кожуха. В последнем случае это может работать хорошо, но YMMV`. Будьте осторожны.
` — YMMV — Ваш пробег может меняться — Если вы никогда не встречали его, замените «Caveat Emptor» :-).
\$\начало группы\$
Пытаюсь сделать обогреватель. Он состоит из нескольких катушек из нихромовой проволоки, соединенных параллельно друг с другом и последовательно с регулятором для управления напряжением.
У меня также есть понижающий трансформатор, подключенный параллельно с этой установкой, который питает небольшой двигатель постоянного тока, который вращает ротор и выталкивает воздух. Мне было интересно, как я могу подключить катушки из нихромовой проволоки к моим обычным медным проводам, которые я использую для подключения их к остальной части цепи без плавления меди в месте соединения двух проводов, где горячий нихром будет иметь температуру выше, чем температура плавления меди. Как мне присоединиться к ним, чтобы этого не произошло? Я не пробовал это, но я думаю, что это произойдет, если я это сделаю. Любые идеи?
\$\конечная группа\$
3
\$\начало группы\$
Прикрепите оба провода к противоположным концам большей металлической полосы с помощью винтов или сварки. Крепежная полоса может быть из нержавеющей стали или из чего-то, что не подвергается коррозии или иным образом не повреждается более высокой температурой в месте крепления из нихрома.
Крепежная планка должна быть достаточно большой, чтобы она не сильно нагревалась от тока и чтобы температура в месте крепления была приемлемой для медного провода. Медный провод может нуждаться в высокотемпературной изоляции вблизи точки крепления.
\$\конечная группа\$
\$\начало группы\$
Это зависит от того, насколько горяч ваш план по вождению нихрома.
Если температура плавления меди значительно ниже 1085°C, хороший обжим подойдет с соответствующей изоляцией на меди.
Если вы планируете приблизиться к максимальной температуре нихрома, 1400°C, вам понадобится промежуточный блок подходящего размера из материала, такого как нержавеющая сталь. Размер блока должен быть таким, чтобы TD со стороны нихрома на сторону меди было достаточно, чтобы снизить температуру значительно ниже 1000°C.
Вот общая цветовая диаграмма температуры.
Если ваш провод находится на желто-белом конце, вам понадобится промежуточный материал, если он находится на темно-красном конце внизу, может быть достаточно прямого обжима.
\$\конечная группа\$
9
\$\начало группы\$
Простой и надежный метод работы нихромовой катушки при температурах до ~900°C заключается в использовании медной проволоки в качестве теплоотвода и прикреплении к нихрому с помощью кабельных муфт — тонкостенных луженых медных трубок с пластиковой «воронкой» и раструбом. вход на одном конце, обычно используемый для изготовления обжимных наконечников достойного качества с тонкопроволочным проводом. Выберите втулку, которая надевается на сплошной медный провод, наружный диаметр которого в данном случае ~1 мм. Оторвите пластик от гильз, наденьте гладкие концы на медь примерно на ½ пути, припаяйте на место, а также заполните раструбные концы гильз припоем. Преимущество заключается в том, что можно использовать обычный мягкий (электрический) припой и не требуется специальный флюс.
В моем случае около 80 мм медного провода подвергается воздействию окружающего воздуха. Нихромовая катушка ~32 awg и наружным диаметром 3 мм крепится путем выпрямления участка длиной ~10 мм на каждом конце, повторного нагрева припаянных гильз и погружения нихрома в расплавленный припой.
Строго говоря, это не то же самое, что паяное соединение, потому что нихром не смачивается, но он электрически исправен (хорошо проводит электричество) и механически прочен, так как сравнительно толстая медь отводит тепло от соединения гораздо быстрее, чем медь. нихром можно вставить обратно. Конечно, если стык как-то нагреть, то припой расплавится и быстро выпадет; тогда шоу окончено. Можно также обжимать гильзы к меди с нихромовой спиралью между ними (т.е. концентрически), но это не так элегантно, и это также приводит к гораздо большему нагреву медной проволоки и гильз.
Обычный старый припой из смоляного сердечника работает хорошо, просто держите его в прохладе. ! Втулки с пластиковыми воронками еще прикреплены
\$\конечная группа\$
3
\$\начало группы\$
Простое решение — круглая нихромовая проволока вокруг себя (имею ввиду скрутку) пару раз на один-два дюйма часть места крепления.
Алюминий можно паять следующим образом: берЈтся небольшой кусочек цинка и жалом хорошо разогретого паяльника (механически сдирая оксидный слой с алюминия им, т.е. жалом) «облуживается» алюминий. Температура плавления цинка около 400о, поэтому паяльник нужен мощный. Затем, используя обычные припои (ПОС-40, ПОС-60 и т.д. с температурой плавления 220-260о), осуществляем обычную пайку с «облуженным» цинком алюминием. Секрет этот я прочитал в журнале «Приборы.Техника.Эксперимент».
Провод залуживается хорошо, но все операции приходится повторять много раз. Затем пайка идет обычным порядком.
Лучшие результаты получаются, если вместо канифоли применять минеральное масло для швейных машин или щелочное масло (для чистки оружия после стрельбы).
Оригинальный способ пайки алюминиевых проводов и алюминиевой поверхности. Перед пайкой алюминиевую поверхность (провод или пластинку) предварительно омедняют, используя простейшую установку для гальванического покрытия. Но можно сделать проще. Место пайки зачищают шлифовальной шкуркой и аккуратно наносят на него несколько капель насыщенного раствора медного купороса. Далее к алюминиевой детали (провод или пластина) подключают отрицательный полюс источника постоянного тока (выпрямитель, батарейка от карманного фонаря или аккумулятор), а к положительному полюсу присоединяют кусок медного провода 1— 1,2 мм (без изоляции), находящегося в “устройстве”, выполненном на базе зубной щетки (см. рис.1). Медный провод находится в щетине зубной щетки так, чтобы провод не касался поверхности алюминия во время трения щетины (омеднения) поверхности детали. Через некоторое время на поверхности алюминиевой детали оседает слой красной меди, который после промывки и сушки лудят обычным способом (паяльником).
