Com rs232: Кабели и переходники USB-COM (RS-232) — купить и выбрать из 25 моделей — отзывы, характеристики, лучшие цены в интернет-магазине 123.ru

1KC-USB2COM-A First Cable — Кабель USB 2.0, тип A — COM RS232, активный преобразователь

серия USB — COM-port

Кабель USB 2.0, тип A — COM RS232, активный преобразователь


Модель 1KC-USB2COM-ADS9M-1.8

Производитель First Cable

Структура встроенный FTDI FT232R и ZT213

Изоляция PVC NBR матовая

Проводник луженая медная жила

Экран двойной: алюминиевый витой + плетеный 65% /луженая медь

Корпус разъема металл

Диаметр, мм

4. 5

Цвет черный

Длина 1,80 м

Упаковка, шт10

Норма отпуска, шт1

Наличиена складе

Версия для печати

МоделиОписаниеТех. характеристикиСопутствующие товары

Модели

КодМодельГруппа Цена, ₽
Кол-во Корзина
93312-1203 1KC-USB2COM-ADS9F-1.8 USB (m) — D-SUB 9 (f)

Подбор аналогов для модели 1KC-USB2COM-ADS9F-1. 8

2 955,91
93312-1202 1KC-USB2COM-ADS9M-1.8USB (m) — D-SUB 9 (m)

Подбор аналогов для модели 1KC-USB2COM-ADS9M-1. 8

2 936,24
93312-1201 1KC-USB2COM-AP-1.8USB (m) — Pigtail под установку разъемов D-SUB, mini DIN

Подбор аналогов для модели 1KC-USB2COM-AP-1. 8

от 1 шт —
1 607,21

2 295,61

Описание

Описание

КОНВЕРТЕРЫ USB > COM-порт | USB 2.0

USB штекер • тип A D-SUB штекер / гнездо / pigtail


Кабель со встроенным в корпус разъема USB преобразователем для интерфейса RS232 FTDI FT232R и ZT213. Питание микросхемы осуществляется через порт USB компьютера.

В настоящее время интерфейс RS232 используется для подключения специального оборудования к компьютерам, однако, в основном, уже вытеснен интерфейсом USB. Преобразователь позволяет решить проблему подключения подобного оборудования к компьютерам и ноутбукам, не имеющим порта последовательного интерфейса.


  • компактный дизайн, рассчитанный на мобильное применение
  • возможность установки любого разъема, либо прямого подключения к оборудованию
  • доступны к заказу готовые кабели с разъемами DSUB 9-пин штекер и гнездо

Технические характеристики

Технические характеристики

Конструкция

Корпус контактной группы

сталь

Вставка

термопластик усиленный стекловолокном UL-94V-O

Материал контакта

фосфористая бронза /покрытие Au 0. 5 мкм

Покрытие корпуса контактной группы

Au 0.5 мкм поверх Ni 2 мкм

Материал молдинга (оболочка корпуса)

ПВХ- пластикат

Механические характеристики

Количество циклов коммутации

> 1500

Диапазон рабочих температур

-25 .. +70 °C

Стандарт пайки

IEC 68-2-20

Диаметр кабеля

Ø 4. 5 мм

Номинальное сечение кабеля

0.08 мм² | AWG28

Цветовая маркировка интерфейса

CTS
DSR
RXD
GND
GND
TXD

DTR
RTS

коричневый
фиолетовый
желтый
красный
черный
оранжевый
синий
зеленый



Сопутствующие товары
AC-miniDIN8M
Разъем mini DIN 8, (m)
596,61 DB-09M
Разъем D-SUB, штекер, 9 контактов
25,29 DB-09F
Разъем D-SUB, гнездо, 9 контактов
62,75 DP-09B
Корпус разъема D-SUB, для двухрядных DB-09 / трехрядных DBH-15
455,19

Кабель удлинитель COM(RS232) 9M — COM(RS232) 9F

    org/BreadcrumbList»>
  • Весы электронные
  • Аксессуары
  • Кабель удлинитель COM(RS232) 9M — COM(RS232) 9F
  • Цену уточняйте

  • Цену уточняйте





  • Производитель: Китай
  • Артикул: ПИ-11518
  • Доступность: На складе

Наличие:

Наличие:

Наличие:

Наличие:

Самовывоз: бесплатно
Гарантия: 12 месяцев(-а)

  • Описание

Кабель удлинительный COM9M -> COM9F. Для подключения кассового, банковского оборудования, ЧПУ станков и прочего оборудования по последовательному COM протоколу. Прямое соединение всех 9 контактов кабеля. Разъемы типа D-Sub DB9 9-pin Female (типа розетка) и D-Sub DB9 9-pin Male (типа вилка). Разъемы кабеля или переходника: COM(RS232) 9M, COM(RS232) 9F.


Рекомендуем также

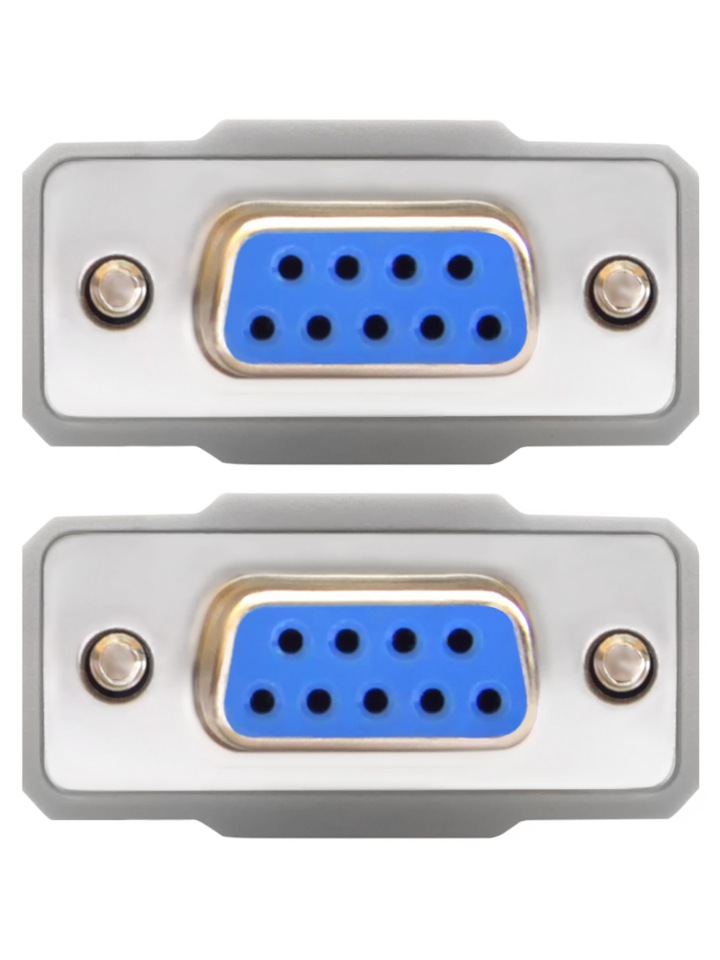

Кабель удлинитель COM(RS232) 9F — COM(RS232) 9F

Кабель COM9F COM9F. Для подключения кассового, банковского оборудования, ЧПУ станков и прочего оборудования по последовательному COM протоколу. Прямо

BAL20 – Нивелир оптический (BAL20)

Оптический нивелир BAL20 — это надежный строительный нивелир по низкой цене. Оптический тракт выполнен из высококачественного стекла, что гарантирует

Lion V16 — 10 м – Измерительная рулетка

Диапазон измерений: от 0 до 10 м. , отклонение длинны шкалл: миллиметровые ±0,2, сантиметровые ±0,3, дециметровые ±0,4, ±[0,40 + 0,20*(L — 1)], ширина

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

Повторитель RS232, удлините до 4000 футов с помощью этого удлинителя RS232

Рекомендуемая максимальная длина кабелей RS232 составляет 50 футов. Эти повторители RS232/расширители RS232 , также называемые линейными драйверами, могут расширить вашу стандартную линию RS232 до 4000 футов.

Эти удлинители работают только парами, по одному подключается к каждому концу линии RS232, которую вы хотите расширить. Они обмениваются данными в двунаправленном полнодуплексном режиме (это означает, что они могут отправлять и получать одновременно) и преобразуют подключенный сигнал RS232 в RS422 и обратно в RS232.

Эти конкретные повторители/удлинители RS232 подходят для большинства приложений, включая промышленные, коммерческие и любые обычные офисные компьютерные устройства. Это экономичный и эффективный способ расширения стандартной линии RS232.

Удлинители (в большинстве случаев) питаются от порта RS232, поэтому не требуется внешний источник питания, управление потоком, драйверы или любые другие внешние помехи.

Эти удлинители используются только парами, по одному на каждом конце линии передачи данных, поэтому для установления канала связи необходимо заказать два устройства.

Каждый ретранслятор RS232/удлинитель RS232 имеет стандартный разъем DB9 с одной стороны и разъем DB9 с другой стороны, что позволяет легко подключать стандартный последовательный кабель. Также доступны дополнительные 6-винтовые клеммные колодки для подключения отдельных проводов (не входят в комплект).
Эти повторители питаются от порта RS232, однако только в том случае, если ваш конкретный порт RS232 может обеспечить достаточную мощность для повторителя. Если ваш порт RS232 не может обеспечить достаточную мощность, то эти ретрансляторы должны получать внешнее питание от 5 до 12 В постоянного тока через винтовые клеммы.

Опционально: с помощью адаптера DB9-RJ45 можно расширить любой последовательный сигнал RS232 с помощью стандартного кабеля CAT5.

Пример применения с кабелем CAT 5:

Пример применения с 4-проводным последовательным кабелем:

Общие характеристики
  • Расширяет RS232 до: 4000 футов
  • Порт RS232 с питанием
  • Опция для внешнего источника питания
  • Дополнительный внешний источник питания: 5–12 В постоянного тока
  • Поддерживаемые линии: 5 (RXD, TXD, RTS, CTS, GND)
  • Скорость передачи: 300-115200 бит/с
  • Защита от перенапряжения и статического электричества 1500 Вт
Ресурсы
  • Посмотреть спецификацию
  • Как сделать проверку порта
  • Аксессуары
  • Техническая поддержка
  • Связаться с нами

Полезные дополнительные аксессуары
(не входит в комплект)

Нуль-модемный адаптер

Адаптер DB9-RJ45

Смена пола

Источник питания 5 В
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номер модели XS202
Скорость передачи 300 — 115200 бит/с
Мощность Питание от порта RS232 (RTS, DTR, TXD). Дополнительный внешний источник питания: 5–12 В пост. тока
Процессор MAX491 / Филипс HEF4093
Потребляемый ток Менее 10 мА
Интерфейс RS232 Розетка DB9
Интерфейс RS422 Штекер DB9 и клеммная колодка
Режим работы 4-проводной RS232-RS422, асинхронный, дуплексный, дифференциальный
Стандарты Преобразователь EIA/TIA RS232/RS422
Расстояние передачи RS232: Стандартно: 15 футов (5 м)
RS422: типичная 4000 футов (1200 м)
Электростатическая защита/защита от перенапряжения 1500 Вт / 600 Вт/мс
Корпус АБС-пластик
Розетки и экраны DB9 Сталь с гальваническим покрытием
Контакты DB9 Нержавеющая сталь
Рабочая темп. от -13°F до 158°F (от -25°C до 70°C)td>
Рабочая влажность от 5% до 95% — без конденсата
Размеры 2,47″ x 1,33″ x 0,70″ (62,8 мм x 33,8 мм x 17,8 мм)
Соответствие CE, FCC, RoHS, ISO 9001
Гарантия Ограниченная гарантия сроком на 1 год

Альтернативные последовательные решения см. в нашем полном ассортименте последовательных преобразователей и изоляторов.

RS232 9-контактная распиновка | Объяснение 9-контактного разъема RS232

Ищете способ быстрой и безопасной передачи данных с одного устройства на другое? Благодаря оборудованию для мониторинга последовательного порта RS232 у вас не должно возникнуть проблем со сбором данных и преодолением многих проблем с задержкой и метками времени, обычно связанных с традиционными решениями для мониторинга с двумя COM-портами.

9Аппаратное обеспечение для мониторинга последовательного порта 0002 RS232 выделяется по ряду причин, включая 9-контактную распиновку RS232. Эта распиновка может иметь большое значение для успешной последовательной связи RS232. Таким образом, важно понимать, как разводка 9-контактного кабеля RS232 может повлиять на поток последовательных данных между устройствами.

Вот подробнее о том, как работает 9-контактная распиновка RS232 и что она означает для пользователей, которые хотят безопасно и эффективно передавать данные между устройствами.

Оборудование мониторинга RS232 устанавливает соединение между терминальным оборудованием данных (DTE) и оборудованием передачи данных (DCE). Для соединения этих устройств необходима распиновка RS232 D9, так как эта распиновка позволит вам успешно соединить два устройства.

9-контактный кабель RS232 с девятью контактами имеет девять контактов:

1.     Обнаружение носителя данных — после обнаружения терминала данных в набор данных отправляется сигнал, который будет передан на терминал.

2.     Полученные данные — Набор данных получает исходный сигнал через линию приема данных (RxD).

3.     Передаваемые данные – Терминал данных получает сигнал от набора данных, подтверждение наличия соединения между терминалом данных и набором данных.

4.     Терминал данных готов — положительное напряжение подается на линию готовности терминала данных (DTR), что является признаком того, что терминал данных готов к передаче данных.

5.     Сигнальная земля — Обратный путь для всех сигналов на одном интерфейсе, сигнальная земля (SG) предлагает обратный путь для последовательной связи. Без SG последовательные данные не могут передаваться между устройствами.

6.     Набор данных готов — положительное напряжение подается на линию готовности набора данных (DSR), что обеспечивает завершение последовательной связи между терминалом данных и набором данных.

7.      Запрос на отправку — положительное напряжение указывает на возможность выполнения запроса на отправку (RTS), что означает, что набор данных может отправлять информацию на терминал данных без помех.

8.     Разрешение на отправку — После установления соединения между терминалом данных и удаленным модемом сигнал разрешения на отправку (CS) гарантирует, что терминал данных распознает, что связь может быть выполнена.

9.     Индикатор звонка — Сигнал индикатора звонка (RI) активируется, если модем, работающий как набор данных, обнаруживает низкую частоту. Когда это происходит, терминал данных предупреждается, но RI не останавливает поток последовательных данных между устройствами.

Понимание тонкостей разводки 9-контактного кабеля RS232 может оказаться сложной задачей даже для опытных специалистов по проектированию. Но при поддержке проверенной команды инженеров вы можете оптимизировать передачу данных через 9-контактный разъем RS232.
