Cree xm l: Сравнение и характеристики светодиодов CREE

Светодиоды CREE XM-L T6 и XM-L2 (сравнение + таблица характеристик)

На чтение 6 мин Просмотров 5.4к. Опубликовано Обновлено

Содержание

  1. Как отличить по внешнему виду светодиоды
  2. Сравнение технических характеристик CREE XM-L T6 и CREE XM-L2
  3. Плюсы и минусы моделей
  4. Какой светодиод выбрать при покупке фонарика

Американская компания Cree является одним из мировых лидеров по производству светодиодов. Ее продукция, включая светодиоды XM- L T6, пользуется популярностью, но технической документации на русском языке на изделия Cree не существует (как нет и русскоязычного сайта в Интернете). В то же время знание эксплуатационных характеристик LED является абсолютно необходимым для правильного применения светоизлучателей.

Как отличить по внешнему виду светодиоды

Светодиод XM- L T6 на зеленой подложке

Многие светоизлучатели Cree выпускаются в корпусе стандартных размеров 5х5 мм и оснащаются линзой в виде полусферы. Но отличительная черта светодиода XM- L T6 – подложка зеленого цвета.

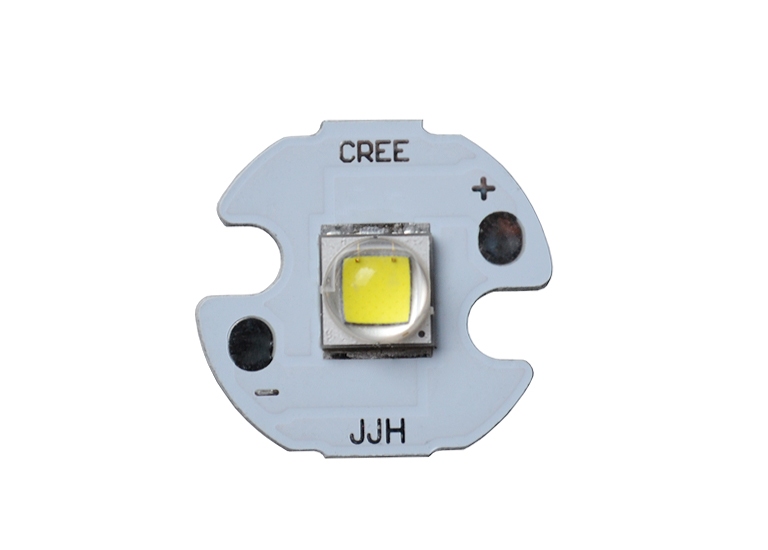

Светоизлучающий диод XM- L T6 на звездообразном радиаторе

Сравнение технических характеристик CREE XM-L T6 и CREE XM-L2

Компания Cree выпускает и другие разновидности LED, включая не менее популярный XM-L2. Оба изделия декларируются в качестве сверхъярких (и не без оснований). Высокая относительная светоотдача (выше 120 люмен на ватт) позволяет широко применять оба типа светодиодов в переносной осветительной технике (с питанием от аккумуляторов или гальванических батарей).

При проектировании электронных устройств зачастую встает вопрос выбора между этими двумя излучателями. Для удобства сравнения параметры светодиодов T6 и L2 сведены в таблицу.

ПараметрCREE XM-L T6CREE XM-L2
Световой поток при номинальном электрическом режиме, лм (зависит от цветовой температуры)до 290до 320
Электрическая мощность, Вт22
Прямое падение напряжения, В2,92,9
Диапазон рабочих температур, градусов С. минус 40..+150минус 40..+90
Номинальный ток, А0,70,7
Наибольший ток, А33
Габариты в плане, мм5×55×5
Высота, мм (с линзой)3,23,2
Угол потока света, градусов125125
Ra (индекс светопередачи)70..9070..90
Цветовая температура (спектр излучения), К5000. .8300 (в зависимости от бина)5700..6200(в зависимости от бина)

Режимы излучения света замерены при номинальном токе (700 мА). Публикуются параметры светоизлучающего прибора и при других токах (1А, 1,5А, 2А и т.п.), но эти характеристики являются расчетными, и особой точности и достоверности ожидать от них не стоит.

Расчетная зависимость светового потока от силы тока через полупроводниковый прибор

Плюсы и минусы моделей

При сравнении параметров двух светоизлучающих диодов становится очевидным, что Cree XM-L2, являясь более поздней разработкой, совершенно логично имеет повышенную светоотдачу при прочих равных условиях. Эта разница для различных экземпляров LED может достигать 15% или даже 20% (с учетом разброса характеристик). Повышение КПД означает, что на бесполезный обогрев атмосферы тратится меньшая часть мощности, и от элемента надо отводить тепло в меньшем количестве. Следовательно, нужен радиатор меньшей площади, что тянет за собой уменьшение общих размеров и массы устройства.

Светодиод XM-L2 производства Cree

За все надо платить, причем, иногда в буквальном смысле. Более современный L2 стоит заметно дороже. Зато T6 считается оптимальным по балансу стоимости и светоотдачи.

На рынке полупроводниковых приборов находится большое количество поддельной продукции, изготовленной на предприятиях в Юго-Восточной Азии. Для них соотношение цен не соблюдается – современный контрафактный светодиод может стоить дешевле более старого оригинального.

В остальном принципиальных различий между элементами нет. Для них одинаковыми являются:

  • электрическая мощность;
  • диапазон рабочих токов;
  • установочные размеры;
  • цветопередача;
  • другие второстепенные характеристики.

Можно отметить, что диапазон рабочих температур у светоизлучателя Cree XM-L T6 заметно выше. Но это явное излишество – верхняя планка в 90 градусов перекрывает 99% рабочих условий LED. Надо понимать, что при повышении температуры интенсивность излучения при равном токе падает.

Так, у LED T6 при предельном уровне 150 градусов световой поток падает на 20% (по сравнению с потоком при +25 градусах).

Выглядит светоизлучающий диод XM-L2 примерно так же, как и XM-L T6 – те же габариты, та же выпуклая линза. Но цвет подложки – серебристый.

Еще при выборе светодиода надо учесть, что Cree XM-L T6 выпускается достаточно давно. На практике это означает, что все проблемы технологии производства выявлены, исправлены, и этот полупроводниковый прибор надежнее. Его реальный срок службы более долгий – производитель декларирует период эксплуатации в 100 000 часов, но надо понимать, что эта цифра является результатом теоретических расчетов, а не практических испытаний.

Какой светодиод выбрать при покупке фонарика

LED-фонарик Ultrafire E17 на базе светодиода XM L-T6

На базе обеих моделей светодиодов выпускают фонарики, работающие от гальванических элементов или аккумуляторов. Широкую популярность получил фонарь Ultrafire E17.

Читайте также: Какие светодиоды применяются для фонариков

Электрические параметры у обоих светодиодов одинаковы, поэтому на энергопотребление будет расходоваться одинаковая мощность и время автономной работы тоже будет одинаковым. Однако при равном токе, текущем через светодиод, Cree XM L2 будет светить ярче. Если это важно, надо выбирать фонарик на базе XM L2. Если же на первом месте стоимость устройства, то надо обратить внимание на осветительные приборы на основе XM L-T6. На сегодняшний день они обойдутся дешевле.

Фонарик Ferei W151 на базе светоизлучающего диода L2

На стоимость фонаря влияет и его исполнение. Так, водонепроницаемый фонарик для дайвинга будет стоить дороже, чем налобный фонарь с тем же светодиодом для гаражных работ.

Читайте также

Обзор самых мощных фонариков



По мере совершенствования технологий и удешевления производства, можно ожидать в ближайшем будущем сокращения (или даже равенства) стоимости светодиодов обоих типов.

На месте ничего не стоит. У фирмы Cree на выходе имеется линейка LED серии XP. Производитель обещает улучшенные параметры по сравнению с серией XM. Но светодиоды этой линейки (включая L T6 и L2) еще долго не сойдут со сцены – запас по характеристикам в них заложен изрядный.

Convoy C8 (CREE XM-L2, 900 лм, 280 м, 18650) белый свет

Главная Фонари по брендам Convoy Convoy C8 Convoy C8 (CREE XM-L2, 900 лм, 280 м, 18650) белый свет

Описание Характеристики Отзывы (0) Сопутствующие товары (11)

          Отличный дальнобойный фонарь в популярном корпусе на новом светодиоде CREE XM-L2 U2. Свет излучения — белый. Благодаря высококачественному гладкому отражателю узкий луч фокусируется в яркое и четкое световое пятно, при этом присутствует широкая боковая засветка. Главная особенность светодиодного фонаря Convoy C8 — это дальнобойность, которая составляет 280 метров при яркости светодиода 900 люмен. Фонарь имеет качественный анодированный алюминиевый толстостенный корпус (более 2мм), пыле- и влаго- защищенность.

Фонарь отлично подойдет для повседневного использования, для походов, вылазок на природу.

Технические характеристики:

  • Источник света — светодиод CREE XM-L2 Т6-3В, 5000K, драйвер AMC7135*8, белый свет, срок службы диода 50 000 часов (≈5 лет непрерывной работы).
  • Мощность светового потока — 900 люмен.
  • Дальность светового потока — 280 метров.
  • Гладкий алюминиевый параболический отражатель.
  • Число режимов — 5 режимов, в том числе 3 режима яркости (5%-30%-100%), один режим стробоскоп и один режим SOS.
  • Питание: 1×18650 Li-Ion.
  • Поддерживает постоянную яркость свечения по мере разряда батарей за счет стабилизатора в управляющем драйвере.
  • Корпус — авиационный алюминий марки T6061 с защитным анодированием высшей твердости (Type III), которое уберегает фонарь от царапин.
  • Водонепроницаемость фонаря по стандарту IPX-7 (защита при частичном или кратковременном погружении в воду на глубину до 1 м).
  • Размеры: длина 150 мм x диаметр головы 45 мм x диаметр корпуса 25 мм.
  • Вес: 146 грамм (без батарей).
  • Гарантия — 6 месяцев.

Комплектация. Фонарь, шнурок на руку.

Управление фонарем
Переключение режимов производится с помощью нажатия тактической кнопки. Фонарь запоминает последний режим, если проработал на нем не менее 5 секунд.

Фонарь имеет 2 группы режимов.

Группа 1 — 3 режима яркости (минимальный 5%, средний 40%, максимальный 100%), режим SOS, режим стробоскоп.

Группа 2 — только 3 режима яркости (минимальный 5%, средний 40%, максимальный 100%).

Для переключения между группами выберите Миниальный режим, подождите около 5 секунд, когда вы увидите мигание, сразу выключите фонарик. После включения фонарь будет работать на другой группе.

Нюансы управления. Если фонарь работал на каком-либо режиме более 5 секунд, то для смены режима на следующий необходимо нажать кнопку два раза. Первый раз, чтобы «разблокировать» фонарь, второй раз, чтобы сменить режим. Если нажать один раз —  смена режима не произойдёт.

Индикация низкого заряда аккумулятора. Когда аккумулятор будет разряжен, фонарь начнет мигать, сигнализируя о низком заряде аккумулятора, сначала в максимальном режиме, потом в среднем и минимальном.

Питание фонаря. Для питания фонаря необходимо приобрести литиевый аккумулятор 18650 3,7 Вольт и зарядное устройство (не входят в комплект), которые можно приобрести по спецпредложению (смотри выше), либо можно выбрать на нашем сайте здесь.

Аксессуары. К фонарю дополнительно можно приобрести рассеиватель универсальный, и защитный нейлоновый чехол.

Свет фонаря на теплом диоде CREE XM-L2 T6. Расстояние до здания — 80 метров. Выдержка — 1сек, ISO 800, f=4.

Турбо Средний Минимальный







НазначениеРучной фонарь
СветодиодCREE XM-L2
Количество светодиодов1
Оттенок светодиодаБелый свет
Максимальная яркость, люмен900
Максимальная дальность, метров280
ОтражательГладкий параболический отражатель. Линза — закаленное стекло.
Число режимов5 режимов — высокая мощность 100%, средняя мощность 50%, низкая мощность 10%, быстрый стробоскоп, SOS
Время работы мин. — макс. режимыНа максимальном режиме не менее чем 60 минут. При использовании аккумулятора 3400мАч.
Аккумулятор/батарея в комплектеНет
Встроенное ЗУНет
Тип элементов питания18650
ВодонепроницаемостьIPX7
Материал корпусаАвиационный алюминий, анодированное покрытие.
Габаритные размерыДлина 150мм x диаметр головы 45мм x диаметр корпуса 25мм
Вес без элементов питания146 грамм
Гарантия6 месяцев
КомплектацияФонарь, шнурок на руку.

Ваше имя:

Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст.


Введите код, указанный на картинке:

Продолжить

Белый светодиодный излучатель Cree XM-L T5

Белый светодиод Cree XLamp XM-L T5, 260 лм при 700 мА

XLamp XM-L — самый яркий и высокопроизводительный светодиод в отрасли, теперь доступен в полном спектре
белого цвета. Обладая революционной светоотдачей и эффективностью, XM-L предназначен для приложений с очень высоким световым потоком
, таких как многоэтажное, внутреннее коммерческое или дорожное освещение. Характеристики • Группа T5, 260 лм при 700 мА
• Размеры упаковки: 5 мм x 5 мм
• Световой поток 1000 люмен при 100 люмен на ватт
• Низкая термостойкость: 2,5°C/Вт
• Цветовые бины, совместимые с ANSI
• Неограниченный срок службы при ≤ 30ºC/85% относительной влажности
• Возможность пайки оплавлением — JEDEC J-STD- 020C
• Электрически нейтральный тепловой путь Применение в освещении • Улицы и проезжие части
• Наружная территория
• Сменные светодиодные лампы
• Коммерческое использование внутри помещений
• Многоэтажные и промышленные объектыНажмите здесь для просмотра технического описания в формате PDF

Cree XM- L T5 Белый светодиод

Цена продажи:    $3,95

____________________________________________________________________________________________

Сопутствующие товары

Оригинальный Cree XR-E Q5
Белый излучатель на звездном щите.

Плата Star для светодиода Cree XM-L
. Размер: 21 x 1,5 мм

Излучатель Cree XM-L T6 White
на Star Board

Моя корзина

Поиск по сайту

Главная     | Правила магазина     | Информация о доставке     | Свяжитесь с нами

Главная     | О нас     | Свяжитесь с нами     | Доставка     | Правила магазина     | Политика конфиденциальности

.
© Elite LED, Inc., 2003. Все права защищены.

Главная > Уголок своими руками > XM-L T5

Категории товаров:

Фонарики   | Лампочки   | Аккумуляторы и зарядные устройства   | Запчасти и аксессуары   | Механизмы и гаджеты   | Уголок своими руками

Светодиодные фонари и фонари . Светодиодные фонари Fenix ​​
. Фонари Klarus светодиодные
. Фонари Sunwayman
. Светодиодные фонари Olight
. Светодиодные фонари Nuwai
. Светодиодные фонарики iTP
. Светодиодные велосипедные фонари
. Фары и фонари Сменные светодиодные лампы . Светодиодные бытовые лампы
. Миниатюрные светодиодные лампы Аккумуляторы и зарядные устройства . Первичные батареи
. NiMH аккумулятор и зарядное устройство
. Литий-ионный аккумулятор и зарядное устройство Детали и аксессуары . Детали и принадлежности LiteFlux
. Запчасти и аксессуары Olight
. Запчасти и аксессуары SWM
. Запчасти и аксессуары KLarus
. Fenix ​​Parts & Accessories Gear & Gadgets DIY Уголок Специальные предложения недели Распродажи

Лучшее сравнение светодиодов CREE —

900 02 Покупка нового фонарика часто может сбивать с толку. Но как насчет того, чтобы попытаться понять, каким типом светодиода оснащен светильник? Здесь может помочь лучшее сравнение светодиодов CREE.

Стандартная рамка фонарика и светодиод

Забудьте о «смазке» — слово CREE!

CREE, Incorporated была основана в 1987 году в Университете штата Северная Каролина. Исследования, направленные на разработку более дешевых и эффективных способов производства света, стали почти нарицательным! Для тех, кто интересуется ручными фонарями, светодиод CREE стал доминирующей силой, ответственной за перенос устройств в 21 век!

Когда вы видели один, вы видели их все?

Что касается некоторых вещей, то да. Что касается светодиодов, то нет. Некоторые скажут, что светодиоды с годами стали меньше. Некоторые не согласятся, добавив, что увеличился «размер кубика». Светодиоды различаются по размеру. Эти различия, в сочетании с размером и формой рефлектора, дают ВАМ, пользователю, луч, который вы предпочитаете.

Читайте дальше, чтобы узнать, как определить это при покупке светодиодного фонаря.

Алфавитный суп

Все эти замечательные технологии создали серьезную проблему для потребителей. Для тех, кто ищет фонарики, недостаточно понимать терминологию, относящуюся к световым потокам, типам батарей, времени работы и т. д., но попытка разобраться в самих светодиодных моделях может быть ошеломляющей!

Это светодиод CREE XP-G R5



Вот базовая перекличка моделей светодиодов XLamp, которые CREE представила за последнее десятилетие или около того.

В основном в порядке появления у потребителя: XR-E, XP-E, XP-G, XM-L. Это, так сказать, светодиодные модели. Однако каждая модель имеет несколько бинов по световому потоку. Пожалуйста, не просите меня дать определение этой терминологии, просто знайте, что она существует, и это один из компонентов, который вы должны иметь базовое понимание при рассмотрении спецификаций фонарика.



Бункеры Flux Правило!

Если вы читали абзац выше, значит, вы уже знакомы с тем, что такое флюсовые бункеры. Если вы не читали… прокрутите вверх и прочитайте, прежде чем продолжить.

Ячейки потока представляют собой (более или менее) коды яркости… в виде рейтинга.

Нельзя отрицать, что с годами фонарики стали ярче. И хотя доводы, лежащие в основе названий кодов, ничего не значат для потребителей, просто постарайтесь помнить, что с каждой последовательностью кодов лампы добавляют больше люменов!

Пример кодов бинов потока, которые сопровождали модели светодиодов (как отмечалось ранее в статье), имел такие ссылки на имена, как Q2, Q5, R2, L2, U2, T6 и т. д. Эти коды всегда следуют за номером модели. . За этот период было назначено много комбинаций ячеек, которые не стали компонентами фонарика. Ниже приведены комбинации, которые вы, скорее всего, увидите или уже видели.

Разборка контейнеров
  • XR-E (R2)

Фонарю с этим светодиодом (если он еще есть в кладовке) будет несколько лет. Его максимальное количество люменов будет около 300 при использовании литиевых батарей. Однако он БУДЕТ иметь отличный бросок! (позволяет лучу перемещаться на большое расстояние)

  • XP-E (R2)

Мало чем отличается от XR-E, за исключением размера. Производительность примерно равная.

  • XP-C (Q4)

Если вы увидите фонарик с этим светодиодом… не обращайте на него внимания. XP-C — это маломощный светодиод, который обеспечивает гораздо меньший максимальный ток возбуждения, чем другие светодиоды семейства XP. Это также намного дешевле в производстве. Он не будет давать много люменов и способен перегреться до смерти (вызвав необратимый сбой) из-за более дешевого монтажного материала, используемого в сборке. На розничном уровне фонари с этим светодиодом, как известно, продаются в крупных магазинах, заботящихся о цене. Внимательно проверяйте маркировку!

  • XP-G (R5) и XP-G2

Линейки «G» и «G2» отличаются увеличенным световым потоком. «G2» предлагает до 20% больше, чем «G». Эта линия также предлагает возможности броска, намного более близкие к более старым XR-E. Обратите внимание, что размер «G2» немного меньше, что дает немного меньший луч.

  • XM-L (T6)/(U2)

    Светодиод XM-L2 T6

Практически во всех современных фонарях используется светодиод XM-L. Этот светодиод дает полный луч с меньшей дальностью, чем у XP-G. Общий световой поток оригинального XM-L достиг пика около 700. Различия в бинах потока T6 и U2 включают более высокую яркость. T6 не может выводить более 910-975 люмен. (*см. примечание) При этом бин U2 на 7% ярче, чем T6. Общая дальность луча (ход) увеличилась по сравнению с XM-L. Оба более поздних бункера в целом имеют меньше наводнений.

Часть того, что делает XM-L визуально отличительным, заключается в его немного большем размере и сетке из шести линий на матрице.

  • XM-L2 U2/U3

Аналогичный по размеру (5 мм x 5 мм) XM-L, L2 имеет увеличенную яркость примерно на 20%. В нем также отсутствует «сетка», которую можно найти на XM-L.

Бункер T6 присутствует как в эмиттерах XM-L, так и в эмиттерах XM-L2. Выход T6 в пределах L2, достигает максимума между 1044-1119 люмен.

Бункер U3 теперь появился во многих фонариках. Яркость снова немного увеличилась. Верхний выход 1193-1268.

  • XP-L/HI

Постоянное совершенствование светодиодных технологий привело к тому, что светодиод XP-L стал доступен весной 2014 года. размер платы старшего XP-G. В то время как XP-G является королем, когда речь заходит о «бросающих» возможностях, XP-L не бросает вполне соответствует , но это компенсируется яркостью и тем фактом, что он может работать при гораздо более высоких токах.

Примерно через год после его появления была выпущена «высокоинтенсивная» версия. Теперь он известен как XP-L HI. В некоторых новых фонариках, включая Manker T01, вы найдете светодиод «HI». Существуют различные его версии, а брат T01 (U11) имеет «HI» в V5, что соответствует максимальной доступной мощности между 1176 и 1227. T01 — 900 люмен, U11 — 1050.

  • XHP35/HI

Имея на 50% более высокую производительность, чем его ближайший предшественник, светодиод XHP35 можно найти в различных типах освещения и он имеет традиционную для него «куполообразную» форму. Это крошечный светодиод размером 3,45 x 3,45 мм… НО может излучать до 1883 люмен! Один из моих любимых фонарей (на сегодняшний день) с XHP35 — это Olight M2R.

Между тем, версия «HI» (высокой интенсивности), хотя и такого же размера, является ПЛОСКОЙ (как и XP-L HI) и способна производить до 1483 люмен! Он производит очень сфокусированный луч с узким центральным пятном. Хорошим примером этого является Manker MK41. Есть еще один вариант этого светодиода, который обозначен как «HD».

  • XHP50/50.2

XHP50 относится к классу светодиодов CREE «Extreme High Power». Опять же, он имеет форму купола и размером 5 × 5 мм, он немного больше. Он удваивает мощность популярного XM-L2 при впечатляющих 2546 люменах. Пример мощности XHP50 см. на Nitecore SRT9.

Для 50,2 «плотность» просвета была немного улучшена, хотя размер и форма остались прежними. Выходная мощность также немного увеличилась до 2654 люмен.

  • XHP70/70.2

    CREE XHP 70.2

В XHP70 плотность светового потока была увеличена… снова . Это самый большой из группы размером 7 × 7 мм, который по-прежнему сохраняет куполообразную форму. Естественно, выход увеличился… Опять ! На этот раз он достигает поразительных 4022 люмен!

Для 70.2 у нас снова есть небольшие улучшения. Это включает в себя более высокую плотность светового потока, более высокие характеристики напряжения, надежность и оптические характеристики по сравнению с XHP70. Для люменов… «небольшое повышение» до 4292 было достигнуто.

Когда оттенки были королем

СЛЕВА: Нейтральный белый — СПРАВА: Холодный белый

Не так много с сегодняшней технологией XM-L, но меняющиеся оттенки оттенков были в моде со светодиодами XP. Было выпущено много новых вариаций популярных светильников с нейтральным белым и некоторыми теплыми белыми светодиодными контейнерами. Несмотря на то, что это популярная альтернатива стандартному холодному белому цвету светодиодов, контейнеры с более теплым оттенком имеют меньший световой поток из-за более толстого светодиодного покрытия.

* Мне всегда полезно знать, что сегодня на рынке существует множество дешевых фонариков. В инете их полно. Многие из этих фонарей оснащены светодиодом XM-L T6. И многие из них регулярно надувают свои люмены до 1600 и выше. Как отмечалось в разделе XM-L, у контейнера T6 есть ограничение чуть меньше 1000 люмен. Потребитель должен знать об этих вопиющих неточностях. Для получения дополнительной информации щелкните эту ссылку.

Еще кое-что, о чем следует помнить, это оценки выходных данных от CREE. Во многих фонариках «спереди» люмен меньше, чем заданная мощность, которая иногда поглощается отражателем. Некоторые фонари имеют улучшенную оптику, чтобы уменьшить потери мощности.
