Cvbs сигнал что это: Всё о CVBS — полезная информация об электронике

Разница между интерфейсами CVBS, AV, YPbPr, RCA — Решение

Разница между интерфейсами CVBS, AV, YPbPr, RCA

Интерфейс CVBS называется «Цвет, Видео, Пустой и Синхронизация», «Сигнал базовой полосы видеосигнала», «Сигнал серийного видеосигнала» или «Композитное видео с возможностью серийной съемки и синхронизации».

CVBS — широко используемый стандарт, также известный как видеосигнал с базовым диапазоном или RCA, который является способом традиционной передачи данных изображения из телевизионного сигнала Национального телевизионного системного телевидения (NTSC), который передает данные в аналоговых сигналах.

Это формат, который сочетает в себе сигнал аналоговой телевизионной программы (изображения) с звуковым сигналом и модулирует его перед RF-несущей. AV = AUDIO + VIDEO, на самом деле, VIDEO — CVBS.



Композитный видеоинтерфейс AV- интерфейса, также известный как AV-интерфейс или видеоинтерфейс, является наиболее распространенным в видеоинтерфейсе, почти все телевизоры, DVD-проигрыватели имеют этот интерфейс.

AV- композитный видеоинтерфейс, является аналоговым интерфейсом. Это видеоинтерфейс разделения аудио и видео.

Он состоит из трех линий желтого, белого, красного независимого разъема RCA (также известного как интерфейс слива, интерфейс RCA), который V Interface для подключения смешанного видеосигнала, это желтая розетка; L для подключения звукового сигнала левого канала, это белый разъем; R для подключения правильного звукового сигнала канала, это красный разъем. Поскольку видеосигнал не содержит сопутствующего звука, видеовход и выходной порт также оснащены аудиовходом и выходом (Audio In, Audio Out), чтобы синхронно передавать сопутствующий звук. Поэтому иногда композитный видеоинтерфейс также известен как порт AV (Audio Video).

AV для достижения разделения аудио- и видеопередачи, что позволяет избежать смешанных помех аудио / видео, вызванных ухудшением качества изображения, но поскольку передача AV-интерфейса по-прежнему является видеосигналом смешанной яркости (Y / C).

Он должен сделать яркое / цветовое разделение и декодирование цвета для визуализации, сначала микшируя, затем процесс повторного разделения приведет к потере или искажению сигнала, сигнал цветности и сигнал яркости будут иметь прекрасную возможность вмешиваться друг в друга. Поскольку методы обработки смешанного видеосигнала яркостью (Y / C) имеют технические дефекты, приложения AV-видеоинтерфейса имеют большой предел.



YPbPr или Y’PbPr , также написанный как YPBPR, представляет собой цветовое пространство, используемое в видеоэлектронике , в частности, в отношении компонентных видеокабелей. YPbPr — это аналоговая версия цветового пространства YCbCr; эти два являются численно эквивалентными, но YPbPr предназначен для использования в аналоговых системах, тогда как YCbCr предназначен для цифрового видео.

YPbPr чаще всего упоминается как компонентный видеоролик производителей, хотя на самом деле это неточно: на самом деле существует много типов компонентного видео, большинство из которых представляют собой некоторую форму RGB. Некоторые видеокарты поставляются с видеовходами (VIVO) для подключения к компонентным видеоустройствам.

Сигналы, которые используют YPbPr, обеспечивают достаточное разделение, поэтому не требуется мультиплексирование цвета, поэтому качество извлеченного изображения почти идентично сигналу перед кодированием. S-Video и композитное видео объединяют сигналы вместе посредством электронного мультиплексирования; однако чаще всего сигнал ухудшается на конце дисплея, так как дисплей не может полностью отделить сигналы. Их мультиплексированные копии могут мешать друг другу (см. «Сканирование точки»).

Среди потребительских аналоговых интерфейсов только компонентный видеосигнал YPbPr и аналогового RGB способен передавать видео с чересстрочной разверткой и разрешением выше 480i или 576i, вплоть до HD ready для YPbPr.



Интерфейс RCA называется Radio Corporation of American, потому что соединитель RCA был изобретен этой компанией. RCA, известная как головка Lotus, также известная как AV-терминал, также называется AV-интерфейсом, есть пары белого аудиоинтерфейса и желтый видеоинтерфейс, обычно используется RCA (обычно известный как Lotus head) для подключения, используйте только стандартный AV кабель с головкой лотоса соединяется с соответствующим интерфейсом.

До сих пор разъемы RCA являются наиболее распространенным типом аудио / видео терминалов. Звуковые терминалы RCA обычно обозначаются разными цветами в парах: правый канал с красным, левый канал с черным или белым. В общем, стерео звуковые линии RCA — это левый и правый каналы для группы, каждый вид канала — это линия. Они обычно представляют собой правый правый интерфейс аудио интерфейса (красный), левый канал (белый) и видеосигнал (желтый).

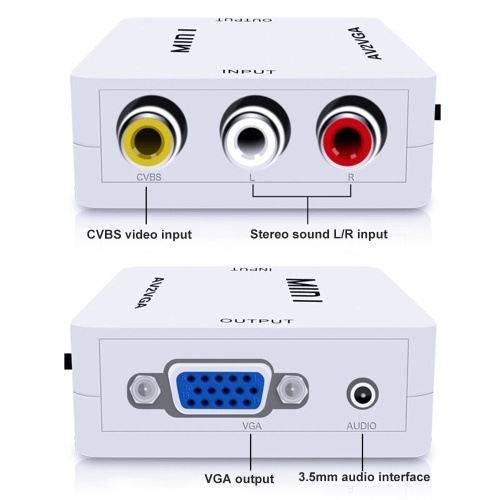

Композитное видео (Composite) обычно используется желтым разъемом RCA (Lotus socket).

«Композитный» означает, что аналоговый сигнал передает сигнал яркости и цветности в том же канале, но если телевизор не может хорошо отделить эти два сигнала, он станет размытым.

Виды аналогового видеонаблюдения — CVBS, AHD, HD-TVI, HD-CVI, XVI

Аналоговое видеонаблюдения берет свое начало в 50-е годы XX века. С течением времени форматы, возможности и функции видеонаблюдения претерпели существенные изменения. Разделилось на несколько независимых стандартов, каждый из которых имеет свою историю и особенности. Давайте подробно разберем все виды аналогового видеонаблюдения и узнаем особенности каждого типа.

1. CVBS (Color, Video, Blank, Sync)

Первоначально существовало два стандарта аналогового видеонаблюдения CVBS — PAL (Европа, Ю.Америка) и NTSC (Япония и С.Америка). Оба стандарта имели соотношение сторон 4:3. За основу берется использование разрешения стандартной четкости SD (Standart Definition). Формат изображения по вертикали — строки,а по горизонтали — пиксели, поскольку горизонтальный формат связан непосредственно с разрешением видеокамеры, а вертикальный — неизменный и определяется стандартом развертки аналогового сигнала: 576i для PAL, 480i для NTSC.

Стандарт PAL как наиболее часто используемый имел свое развитие с классификацией на PAL D1 (720*576) с соотношением сторон 4:3 и PAL 960H (960*576) с соотношением сторон 16:9.

Достоинства CVBS формата

  • Совместимость
  • Система типа «plug-and-play»
  • Простой монтаж
  • Недорогое обслуживание

Недостатки CVBS формата

  • Низкое разрешение
  • Помехи
  • Относительно небольшая дальность передачи сигнала
  • Зависимость от головного устройства

На сегодняшний день стандарт CVBS изжил свое существование и не имеет развития. На смену ему пришли более функциональные форматы аналогового видеонаблюдения.

2. HD-CVI (High Definition Composite Video Interface)

Позволяет передавать сигнал высокой четкости по коаксиальному кабелю на расстоянии до 1200 метров.

Появился на рынке в 2012 году. Поддерживает технологию ASC, благодаря которой возможна передача на длинные расстояния без искажения качества изображения. Большие возможности по видеоаналитике, которые сравнимы с ip-камерами. Максимальное расстояние, на которое возможно передать видеосигнал с использованием формата HD-CVI, зависит от типа кабеля, использованного при построении системы видеонаблюдения:

Технология HD-CVI запатентована компанией Dahua и активно развивается. За всю историю компания выпустила 6 модификаций, последняя из которых вышла в свет в феврале 2020 года. Поддерживает разрешение 4K и искусственный интеллект. Данная технология умеет передавать по коаксиальному кабелю передавать питание и звук (технология PoC).

Преимущества HD-CVI формата

  • Взаимозаменяемость с другим аналоговым оборудованием
  • Относительно невысокая цена реализации проекта
  • Передача видеопотока на большие расстояния ( до 1200 метров)
  • Система типа «plug-and-play»
  • Передача аудиопотока по коаксиальному кабелю
  • Передача питания по коаксиальному кабелю

Недостатки HD-СVI формата

  • Зависимость от головного устройства
  • Проблемы с кибербезопасностью
  • Проблемы с нарушением прав человека
  • Зависимость скорости записи в зависимости от разрешения
  • Ухудшение качества сигнала на больших расстояниях
  • Необходимость защиты линии от помех

3.  HD-TVI (High Definition Transport Video Interface)

Технология HD-TVI была запатентована компанией Hikvision и пришла на рынок в 2014 году. Специально под этот стандарт компания Hikvision выпустила линейку оборудования TURBO HD. Предполагает передачу видеопотока высокого качества по коаксиальному кабелю на расстояние до 1200 метров. Стандарт активно развивается, последняя версия HD-TVI 5.0 вышла в 2019 году. Поддерживает камеры с разрешением до 8Мп.

Преимущества стандарта HD-TVI

  • Управление и питание по коаксиальному кабелю
  • Передача видеопотока на расстояние до 1200 метров
  • Гибридность с другими типами оборудования
  • Надежность и простота монтажа
  • Передача аудиопотока по коаксиальному кабелю (АоС)
  • Передача питания по коаксиальному кабелю (РоС)

Недостатки HD-TVI формата

  • Зависимость от головного устройства
  • Проблемы с кибербезопасностью
  • Проблемы с нарушением прав человека
  • Ухудшение качества сигнала на больших расстояниях
  • Необходимость защиты линии от помех

4. AHD (Analog High Definition)

Формат появился на рынке в 2014 году. Аналогично передает видеопоток по коаксиальной линии на расстояние до 500 метров. Формат AHD также как и HD-CVI, и как HD-TVI взял свое начало от неприжившегося ввиду технических особенностей формата HD-SDI.

Преимущества AHD стандарта

  • Невысокая стоимость оборудования
  • Низкие требования к качеству кабеля
  • Работа по принципу «из коробки»
  • Совместимость со сторонним оборудованием
  • Передача аудио по коаксиальному кабелю

Недостатки AHD стандарта

  • Отсутствие передачи питания по коаксиалу (РоС)
  • Маленькая дальность передачи видеопотока относительно HD-TVI и HD-CVI
  • Слабая видеоаналитика
  • Зависимость от головного устройства

СРАВНЕНИЕ СТАНДАРТОВ AHD, HD-TVI и HD-CVI


Усиление сигнала AHD, HD-TVI, HD-CVI при передаче по коаксиальному кабелю

Как показывает практика, при передаче видеопотока на расстояния свыше 500 метров существенно падает качество изображения. Поэтому для передачи на большие расстояние рекомендуем использовать усилители сигнала. Для получения оптимального соотношения сигнал/шум рекомендуем производить монтаж линейных усилителей как можно ближе к источнику видеосигнала. Также стоит отметить, что линейный усилитель только усиливает сигнал и позволяет его передать на большее расстояние, но не устраняет наведенные помехи в линии, которые передаются вместе с видеосигналом. Поэтому при передаче на большие расстояния рекомендуем использовать не просто активные усилители, а активные приемо-передатчики по витой паре со встроенной защитой от помех. При передаче видеосигнала на расстояние свыше 1 км рекомендуем перейти на передачи видеосигнала по оптическому волокну. При таком способе помехи в линии исчезнут полностью.

Передача сигнала по витой паре для стандартов AHD, HD-TVI и HD-CVI

На расстояния до 800 метров при передаче по витой паре необходимо использовать активные усилители видеосигнала. Поскольку шумы и помехи одинаково воздействуют на оба сигнальных провода, то, как результат, сигнал передается на большие расстояния без существенных искажений. Но все же мы рекомендуем использовать активные приемо-передатчики с защитой от помех с передачей сигнала до 800 метров. На небольшие расстояния до 300 метров возможно использование пассивного приемо-передатчика или другими словами «видеобалун». Существует разновидность видеобалунов с передачей электропитания по витой паре (неприменимо для AHD стандарта — нет поддержки технологии PoC). Витая пара должны быть категории Cat.5e и выше с медным проводником,а не омедненный алюминий.

Передача сигнала по оптическому волокну для стандартов AHD, HD-TVI, HD-CVI

Волоконно оптические линии связи бывают одномодовые и многомодовые. Аналоговый композитный видеосигнал передается на расстояние до 5 км, по одномодовому — до 25 км. Для передачи сигнала на расстояние до 50 км используют лазерные приемо-передатчики. Также существуют линейные усилители для волоконно-оптических линий.

Устройства грозозащиты для стандартов AHD, HD-TVI, HD-CVI

Для защиты оборудования от воздействия перенапряжения, которые вызваны грозой, в линию включают специальные устройства грозозащиты. Принцип работы у всех одинаковый — уводят входящее перенапряжение в линии через подключенный контур заземления. По типу исполнения бывают для коаксиального кабеля и для витой пары. Для исключения повреждения оборудования с двух сторон, грозозащита ставится с каждой стороны кабеля.


Схема удаленный онлайн-доступ через интернет с помощью мобильного устройства или персонального компьютера


5. XVI (XM Video Interface)

Новый стандарт видеонаблюдения, появившийся на рынке в 2017 году. Передает видео и данные по коаксиальному кабелю.Набирает свою актуальность ввиду большой конкуренции AHD формата относительно HD-TVI и HD-CVI.
Функции XVI:

  • Улучшение изображения: настройка качества изображения с окружающей средой
  • Обновление XVI: теперь помимо DVR/NVR могут быть обновлены и камеры XVI, даже если они не IP
  • Управление XVI: через меню XVR, для управления и регулировки настроек камер XVI — проще и лучше чем через UTC

Технология XVI позволяет:

  • Передавать и обновлять даты по коаксиальному кабелю
  • Обновлять прошивки на камерах от XVR
  • Улучшать изображение и настраивать шумоподавление

Надеемся, наша статья была Вам полезна!

С уважением, Группа компаний «Гарант»

Вернуться к списку

Что такое CVBS и HD-TVI?

CVBS или Composite Video Blanking and Sync — это обычный аналоговый сигнал, подаваемый через аналоговый разъем BNC. На английском языке это в основном означает, что пара проводов может передавать видео и питание от камеры к рекордеру, производящему видеонаблюдение. Это была первая технология, внедренная в индустрию безопасности, и она все еще набирает обороты. Когда дело доходит до аналоговых типов, на самом деле есть два типа, которые вы должны иметь в виду. CVBS и HD-TVI. Думайте о CVBS как о Windows 7. Все, у кого когда-либо был компьютер, скорее всего, использовали его, поскольку это была практически единственная операционная система. Это означает, что разработчики и интеграторы разрабатывали свое программное обеспечение и продукты только для этой конкретной платформы. Подумайте о HD-TVI  как Mac OS от Apple. Mac новее, чище и удобнее для пользователя (по мнению некоторых людей), но, поскольку Windows 7 является наиболее популярным программным обеспечением в мире, пользователи Mac будут страдать из-за того, что не все их продукты совместимы. Именно так это работает в индустрии безопасности. CVBS был принят и используется так долго, что если вы попытаетесь сопоставить 2 разных бренда CVBS, почти 99,9% это сработает. В то время как HD-TVI, есть большая вероятность, что он будет работать, но только если устройства были разработаны специально для HD-TVI, а не для стандартного CVBS.

1 Что такое гашение и синхронизация композитного видео (CVBS)?

1.1 Зачем вам использовать CVBS?

1.2 Можно ли превратить вашу камеру HD-TVI в камеру CVBS?

2 Технические статьи

2.1 Руководство для начинающих CCTV

2.2 Системные проблемы

3 Статьи о брендах

3.1 Axis

3.2 Vivotek 05 Общие

02 903002 3.4 Другое

В прошлом большинство камер видеонаблюдения все используют Технология CVBS . Но в последнее время аналоговые HD-камеры безопасности (HD-TVI) стали более распространенным стандартом. Хотя эта технология CVBS используется все реже и реже, она, без сомнения, стала самым доступным вариантом на рынке. В наши дни вы можете приобрести стандартные камеры CVBS практически бесплатно. Камеры HD-TVI предлагают камеру с более высоким разрешением, но очень похожую технологию и могут переключаться с HD-TVI на CVBS и обратно.

Зачем вам использовать CVBS?

Итак, с появлением всех этих новых технологий, какой смысл использовать старые технологии? Что ж, оборудование CVBS значительно дешевле по сравнению с некоторыми более новыми технологиями. Вы обнаружите, что камера CVBS по сравнению с HD-TVI или даже IP-камерой иногда стоит от 1/3 до 1/4 стоимости. Кроме того, отсутствие проблем совместимости при попытке подключения к существующей системе обеспечивает душевное спокойствие. Если вы покупаете камеру CVBS и планируете связать ее с другой маркой, но по-прежнему с системой CVBS, она сработает.

Можно ли сделать камеру HD-TVI камерой CVBS?

Да, можно! Конечно, в зависимости от камеры, но у большинства камер HD-TVI есть переключатель на задней панели, позволяющий переключаться между HD-TVI и CVBS. Это дает вам возможность использовать две разные технологии одним щелчком переключателя. Чтобы внести эти изменения, просто нажмите переключатель. Возможно, вам потребуется перезапустить и выключить питание, чтобы эти изменения вступили в силу (см. изображение ниже, как переключаться между CVBS и HD-TVI).

Что такое CVBS Composite Video Blanking Sync CVBS Ports Connectors

Введение

Когда речь заходит о видеосигналах, мы переходим к терминам Сигнал HDMI , Сигнал SDI ,

3 и

CVBS . В этих сигналах некоторые являются традиционными сигналами, которые поддерживают низкое разрешение, в то время как другие являются сигналами с высоким разрешением, потребляющими большую ширину полосы.

Итак, сегодня в этой статье мы рассмотрим традиционный сигнал CVBS, как он работает, его порты и разъемы.

Что такое CVBS

CVBS  сокращенно Composite Video Blanking Sync . Он также называется Composite Video Baseband Signal . CVBS — это аналоговый видеосигнал, который содержит только видео, но не звук. Композитное видео поддерживает три стандарта, известных как PAL, NTSC и SECAM.

 Таким образом, CVBS обеспечивает сигнал стандартной четкости в форматах 480i и 576i. Другими словами, он поддерживает 960H, где 960 — это максимальное количество пикселей видео по горизонтали.

960*576 для системы PAL

960*480 для системы NTSC

Таким образом, поддерживаются форматы отображения 4:3 и 16:9.

Другими словами, CVBS, известная как комбинация Luma, Chroma и Sync.

Яркость = Яркость = Y = Информация об интенсивности

Цветность = Цветность = C = Информация о цвете

Синхронизация = Синхронизация = S = Регуляторы частоты горизонтальной линии

Слабый Композитный гашение видео Сигнал синхронизации дает более низкое качество видео. В сигнале CVBS имеется интерференция между Y и C, которая не требуется во время отображения видео. Таким образом, телевизоры разделяют Y и C для надлежащего качества видео.

Как показано выше на рисунке Задняя панель кодировщика , имеется 8 портов CVBS, предназначенных для видео каждого канала отдельно.
