Камера заднего вида OmniVision Pleervox — это качество проверенное временем. Отличительной чертой этой серии является конечно же цена и необходимый набор функций, соответствующий всем современным требованиям водителей. Здесь есть и отключаемые парковочные линий, и установка в штатное место, стеклянная линза, широкий угол обзора, герметичность корпуса. Качественный видео сенсор MT HD отлично справляется с передачей картинки как в светлое, так и в темное время суток. Устройство легко монтируется на автомобиль и подключается практически ко всем магнитолам и мониторам.
Преимущества серии OmniVision Pleervox:
Как работает:
Изображение с камеры появится на экране в момент включения задней скорости.
Это происходит благодаря подаче питания на камеру непосредственно от лампочки заднего хода или от самой магнитолы, которая в этот момент получает сигнал о включении реверса от главного компьютера автомобиля.
Цветной авто монитор для камеры можно приобрести перейдя по этой ссылке — Мониторы для камеры заднего вида.
Марка:
Mazda
Серия:
MT HD высокого разрешения
Видео сенсор:
MT HD «OmniVision»
Видимый угол:
170°
Изображение с камеры:
зеркальное
Тип установки камеры:
в штатное место
Угол наклона камеры:
фиксированный (настроенный)
Парковочные линии :
есть с возможностью отключения
Материал линзы:
закаленное стекло
Изображение:
цветное
Материал корпуса:
ударопрочный ABS пластик
Количество ТВ линий:
480 ТВ линий
Цвет корпуса:
черный
Разрешение в пикселях:
HD 768*494
Система цветности:
PAL/NTSC (на выбор)
Минимальное освещение:
0.
1 lux
Степень защиты от воздействия окружающей среды:
IP68
Рабочая температура:
-30 +65 ˚C
Рабочее напряжение:
9~15 V DC
Потребляемая мощность:
40-80 мА (менее 1 Вт)
Подсветка номерного знака:
да
Вес с комплектом проводов:
~ 280 гр.
Гарантия:
один год со дня продажи
Видео удлинитель:
1 шт.
Инструкция со схемой подключения:
В комплекте
Провода подключения:
комплект для подключения
Цветная видео камера:
1 шт.
Найти похожие
5 из 5
Отзывов: 5
5 звёзд
100%
4 звезды
0%
3 звезды
0%
2 звезды
0%
1 звезда
0%
Геннадий Казачек
- Преимущества
Сегодня установил на мазду сх5 все подошло на 5+. Изображение показывает отлично, даже в слабо освещенных местах. Линии есть
- Недостатки
Нужно привыкнуть к линиям парковки
- Комментарий
Отличный товар !
Генрих Адамский
- Преимущества
Установил на автомобиль MAZDA CX-5 — камера четко встала вместо фонаря заднего вида, камера цветная, работает отлично, качество картинки очень высокое. Камера прорисовывает две цветные горизонтальные парковочные линии. При заказе с сайта перезвонили, уточнили марку авто, сказали что для Mazda CX-5 нужна камера с системой цвета NTSC (у них в наличии такие камеры есть и с сиcтемой PAL и NTSC).
- Недостатки
Единственный минус — камера пришла в другом корпусе, не такая как на изображении.
- Комментарий
Очень доволен покупкой !
Сергей Николаевич
- Преимущества
Неделю назад купил камеру. Качество картинки действительно высокое. Угол обзора полностью соответствует заявленной характеристике в 170 градусов. Разметка присутствует.
- Недостатки
- Комментарий
Угол обзора 170 , парковочные линии и ночью картинка достойная
Валентин Гуреев
- Преимущества
Вчера очень оперативно доставили камеру. Ранее было куплено заркало заднего вида со встроенным монитором. К нему и подключил камеру. Во время установки не было никаких проблем. Все подошло, словно так и было. Парковочные линии присутствуют. Благодаря отличному изображению элементарно припарковался ночью, не задев соседских машин. хэ-хэ)) А то было пару раз.
- Недостатки
Отсутствует
- Комментарий
Спасибо и удачи вам.
Валентин из Подольска.
Алекс Кулаков
- Преимущества
Вчера доставили камеру и сразу на установку. Во время установки не было никаких проблем. Все подошло. Парковочные линии присутствуют. Благодаря отличному изображению припарковался ночью, не задев соседских машин.
- Недостатки
Не наблюдается
- Комментарий
Доволен покупкой !
Поделиться
Содержание
Камера заднего вида на Mazda CX 5 используется для обзора пространства позади автомобиля при парковке или маневрировании задним ходом.
Устройство применяется на части выпущенных машин, но унифицированная конструкция автомобилей позволяет оснастить транспортное средство оригинальной или альтернативной камерой.
Оригинальная камера заднего вида на CX 5 подсоединяется к головному мультимедийному устройству, оснащенному встроенным адаптером питания напряжением 6 В. В конструкции магнитолы предусмотрен аварийный предохранительный блок, который предварительно опрашивает состояние устройства обзора. Если блок не получает обратного ответа от камеры, то подача питания прерывается. Повторная попытка опроса производится при следующем включении передачи заднего хода.
Автомобиль Мазда CX5 выпускался в двух модификациях, имеющих различия в конструкции мультимедийного оборудования. На версии рестайлинг и ранней модификации применяются соединительные штекеры различной конфигурации, при этом количество и назначение коммутационных шнуров совпадают.
На дисплей магнитолы выводится изображение с наложением сетки, имитирующей траекторию автомобиля при маневрировании. Сетка состоит из секций зеленого, желтого и красного цвета (для визуального отображения степени опасности).
К недостаткам штатной камеры относят узкий угол обзора и невысокое качество передаваемой картинки. Также на оригинале отсутствует форсунка для удаления грязи, которая налипает на линзу после движения по городу или трассе в слякотную погоду. При выборе неоригинальной видеокамеры для CX следует учитывать совместимость с головным устройством. Альтернативные изделия, рассчитанные на питание 12 В, подключаются к магнитоле через специальное реле, снижающее напряжение в 2 раза.
Пользователи самостоятельно устанавливают китайские камеры Blackview UC13 универсального типа (или аналогичные изделия, подходящие по габаритным размерам). Услуги по подбору и монтажу оказывают специализированные сервисные станции, которые располагаются не только в Москве и Санкт-Петербурге, но и во всех областных городах РФ.

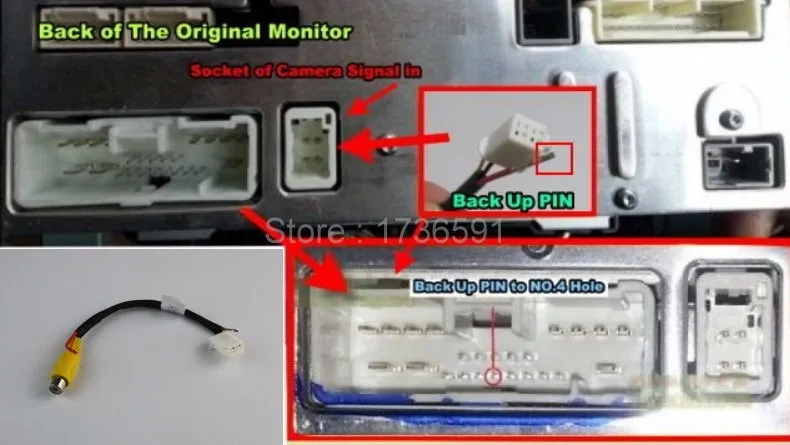

Для подключения штатной камеры на автомобиле СХ5 используется проводка, содержащая в себе дополнительные жилы. При установке камеры на Мазда СХ 5, изначально не оснащенный помощником маневрирования задним ходом, потребуется заменить или доработать заводские жгуты электропроводки.
Краткая последовательность монтажа альтернативной камеры:
На ранних машинах для подсоединения питания (реле) используется предохранитель для прикуривателя и салонной розетки, поскольку на контактах напряжение появляется до включения зажигания.
На рестайлинговой СХ5 для коммутации рекомендуется использовать плавкую вставку электрических стеклоподъемников. Подавать на камеру постоянное питание (от плафона в багажнике) не следует, поскольку постоянное включение устройства приводит к повреждению элементов конструкции.
Если устройство подсоединить к выводам ламп заднего хода, то головное мультимедийное оборудование не будет инициализировать камеру.
Допускается использовать специальный конвертер, на который подается питание 6 В от магнитолы. На выходе напряжение преобразуется в 12 В (пригодное для питания альтернативного оборудования).
Распространенной проблемой на СХ5 является отсутствие изображения на дисплее после включения передачи заднего хода, при этом включается штатный ультразвуковой парковочный ассистент. Камера не работает из-за попадания талой воды или конденсата на контактные площадки или во внутреннюю полость корпуса. На части машин изделие меняли отзывной акции, если автомобиль не подпадает под список гарантийных транспортных средств, то рекомендуется установить новую деталь за свой счет.
Эксплуатация поврежденной камеры приводит к выходу из строя электронных блоков управления.
Другой причиной отказа узла является разрушение проводки в крышке багажника из-за натяжения шнуров и попадания на соединения конденсата. Проводка проверяется тестовым прибором, при этом желательно перемещать кабели рукой. Поврежденные участки восстанавливаются при помощи металлической обжимной трубки. Окисленные контакты следует зачистить мелкозернистой шкуркой, а затем обработать составом, защищающим изделия от воздействия влаги.
При возникновении сбоев в работе устройства обзора рекомендуется перезагрузить головное мультимедийное устройство, оборудованное энергонезависимой памятью. Для очистки памяти следует войти в режим программирования (одновременным нажатием на кнопки Power и Seek Up), а затем ввести в открывшемся диалоговом окне код 92. Для старта перезагрузки необходимо 2 раза нажать на клавишу Power. Если манипуляция не привела к решению проблемы, то рекомендуется обратиться в сервисный центр для детального анализа причин неисправности.
Mazda CX-5 Руководство по обслуживанию и ремонту / Аксессуары / Электроника / Развлечения / Снятие/установка задней камеры
ВНИМАНИЕ:
Для установки/снятия задней камеры отсоедините отрицательный аккумулятор кабеля, включите зажигание в положение ACC или ON (двигатель выключен или включен) после обслуживания. завершается, а аудиоблок фиксирует наличие/отсутствие заднего установить камеру.
1. Отсоедините отрицательный кабель аккумуляторной батареи..
2. Снимите следующие детали:
б. Боковая отделка задней двери.
в. Углубление задней двери.
д. Нижняя обшивка задней двери.
эл. Украшение задней двери.
3. Нажмите на выступы камеры заднего монитора в направлении показанных стрелок (1). на рисунке, потяните камеру заднего монитора в направлении, указанном стрелкой (2) как показано на рисунке, и отсоедините фиксаторы камеры заднего вида от декоративной панели задней двери.
4. Снимите камеру заднего крепления.
5. Установите в порядке, обратном снятию.
1. Отсоедините отрицательный кабель аккумулятора. 2. Снимите следующие детали: а. Верхняя обшивка задней двери. б. Боковая отделка задней двери. в. Нижняя обшивка задней двери. д. Украшение задней двери. е. Камера заднего крепления. …
Цель Можно слушать программы спутникового радио. Функция Сигнал напряжения, посылаемый центральной антенной на крыше (спутниковое радио SIRIUS).
антенна) выводится на аудиоблок…
Снятие/установка стартера [Skyactiv G 2.0]
ПРЕДУПРЕЖДЕНИЕ: Снимайте и устанавливайте все детали при холодном двигателе, иначе они могут
привести к сильным ожогам или серьезной травме. Когда кабели аккумулятора подключены, касание кузова автомобиля стартером
терминал B будет генерировать искры. Это может привести к травмам, возгоранию и д…
Передний приводной вал (шарнир треноги) Разборка/сборка
1. Разберите в порядке, указанном в таблице.
2. Соберите в порядке, обратном разборке. 1 Пыльник (со стороны коробки передач (большой диаметр))
(См. примечание по разборке ремня багажника (сторона коробки передач (большой диаметр))).
(См. Хомут багажника (со стороны трансмиссии (большой диаметр)…
Снятие/установка заднего верхнего рычага [AWD]
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что поперечина надежно поддерживается домкратом. Если тыл
поперечина падает, это может привести к серьезной травме или смерти, а также к повреждению
транспортное средство.
ОСТОРОЖНОСТЬ: Выполнение следующих процедур без предварительного снятия датчика скорости заднего колеса ABS
датчик …
© 2016-2023 Copyright www.mcx5.org
Есть ли у Mazda CX-5 резервная камера?
В настоящее время существует огромная потребность в обладании всеми новейшими возможностями безопасности и технологий после получения автомобиля на замену. одной из наиболее распространенных и полезных опций может быть камера заднего вида, которая облегчает водителям визуализацию вещей сзади, которые в противном случае были бы им непонятны. Mazda CX-5 2017 года поставляется с типичной широкоугольной камерой заднего вида; давайте рассмотрим, какие альтернативные варианты безопасности может предложить этот внедорожник!
Водители могут выбрать 3 комплектации Mazda CX-5 2017 года: GX, GS и GT.
Все 3 комплекта стандартные с упомянутой выше камерой заднего вида. альтернативные стандартные варианты безопасности включают замки задних дверей с защитой от детей, противоугонную систему иммобилайзера двигателя AN и противобуксовочную систему.
Автомобильная парковочная камера/камера заднего вида/ Задняя камера Задняя камера Камера
Для Mazda CX-5~901 122 CX5 CX01 50069
8 более четкое изображение под разными углами
Описание:
3 . Широкие углы обзора высокой четкости и хорошие водонепроницаемые функции помогают уменьшить количество инцидентов и несчастных случаев. Делайте ставки, вы не можете получить лучший продукт по этой цене.
Как установить:
1. Закрепите камеру в специальном отверстии в автомобиле.
1. Подключите встроенный фонарь освещения номерного знака камеры к тому месту, где был подключен штатный фонарь освещения номерного знака, чтобы получить питание. провод к минусу.
1. Подключите видеокабель камеры к удлинителю.
1. Подсоедините удлинитель к автомобильному монитору.
1. Вы увидите изображения, когда ваша машина переключится на заднюю передачу.
=>Выньте стандартный фонарь освещения номерного знака в задней части автомобиля.
=>Закрепите камеру там, где был штатный фонарь освещения номерного знака.
=> Вы увидите изображения, когда ваша машина будет двигаться задним ходом.
Основные характеристики:
1 .
Высокое разрешение и широкий угол обзора 170 градусов
2. с хорошей водонепроницаемостью.
3. Подходит для различных транспортных средств: легковых автомобилей, грузовиков, внедорожников, минивэнов и т. д.
4. Решает проблему плохого автомобиля Эффект заднего вида, может помочь при парковке и уменьшить число инцидентов и аварий.
5. Поддержка телевизионной системы NTSC
6. Благодаря элегантному и современному дизайну эта камера очень популярна.
7. Изготовлена из высококачественного и прочного материала. не привлекать внимания.
Параметры:
Датчики изображения: цветной ПЗС 1/3 дюйма
Телевизионная система: NTSC и PAL
Минимальная освещенность. <0,1
AGC: Авто
BLC: Авто
Баланс белого: Авто
3 90 Цвет: 3 Видео
3 90
Эффективные пиксели: 720×540
Разрешение: 520 твл
Видеовыход: 1,0 Вp-p, 75 Соотношение сигнал/шум: лучше 48 дБ
Угол объектива: 170 градусов
Класс водонепроницаемости: IP 67 — IP 68
Рабочая температура: -20°C+80°C RH95%
Рабочая мощность (DCV): 12 В пост.
тока ПЗС-ЧИП Автомобильная камера заднего вида
1 видеокабель 6 м и кабель питания 1 м (для подключения к задней фаре)
1 руководство пользователя
