Cxa1191M схема приемника: Радиоприёмник на микросхеме СХА1191М (КА22426)

Принципиальные схемы

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

QRZ.RU > Каталог схем и документации > Схемы наших читателей > Конструкции радиолюбителей > Принципиальные схемы

class=»small»>


  • Автомобильный УКВ ЧМ тюнер
  • УКВ приемник (монитор) Гарри Литалла
  • CXA1191S
  • Детекторы для приемников с ФАПЧ
  • УКВ радиоприемник на КХА-058
  • Простая система настройки для УКВ ЧМ приёмника
  • Приемник начинающего коротковолновика
  • УКВ ЧМ пpиемник на микросхеме КХА058
  • Простой FM-приемник 88-108 мГц
  • УКВ ЧМ приемник на 145 МГц
  • Приемник персонального радиовызова для диапазона 148. ..174 МГц
  • УКВ приставка к приемнику прямого усиления
  • УКВ-ЧМ тюнер
  • УKB приемник — в пачке «Marlboro»
  • AM CW и SSB детектор на микросхеме
  • Конвертер на 1260 МГц
  • ЧМ приемник на диапазон 430МГц
  • Простой УKB ЧМ приемник
  • Как повысить селективность приемника
  • Радиоприемник на микросхеме TDA7000 (174XA42)
  • Преобразователь УКВ
  • Простейший ЧМ-приемник
  • FM-РАДИОПРИЕМНИК 88-l08 мHz на К174ХА34 с УЗЧ 10Вт наТDА2003
  • Конвертер TRAN — C
  • Экономичный приемник узкополосной ЧМ
  • Улучшение избирательности приемников
  • «Последний из могикан…»
  • УВЧ для СВ приемника
  • Конвертер для приема звукового сопровождения телевизионных передач
  • УКВ конвертер
  • Радиоприемник KR8068 (на микросхеме CXA1191M)
  • QRP CW-передатчик
  • Передатчик-игрушка
  • Простой радиопередатчик диапазона 88-108 МГц
  • Радиостанция «ПИЛОТ»
  • Портативная радиостанция на 28 МГЦ
  • УКВ — ЧМ радиостанция
  • Передатчик охранной сигнализации
  • Передатчик радиостанции личного пользования.
  • Радиопередатчик УКВ-ЧМ
  • Радиостанция на трех транзисторах
  • Передатчик для «Охоты на лис»
  • Вседиапазонный трансивер JG1EAD
  • Трансивер «YES-98»
  • Передающая приставка к Р-250М
  • Портативная радиостанция на 28 МГц
  • Простая радиостанция
  • Малогабаритная радиостанция
  • Простая карманная для села
  • Простая УКВ-ЧМ радиостанция
  • Два передатчика на 144 МГц
  • КВ ЧМ радиостанция
  • Передающая приставка к приемнику «Катран»
  • Малосигнальный тракт трансивера «Аатор ЭМФ-М»
  • ВЧ модем KB трансивера
  • Простой передатчик на диапазон 144 МГц
  • Простой ЧМ трансивер
  • Трансивер «Донбасс-1М»
  • Трансивер «YES-93»
  • Трансивер «YES-97»
  • Трансивер «YES-97» (ГПД и ПИП)
  • Передатчик 66..74 МГц, дальность-50м
  • Переговорное устройство по сети 220 В
  • Пеpедатчик малой мощности
  • Миниатюрный радиопередатчик с питанием от батареи для электронных часов
  • Миниатюрный радиопередатчик на тунельном диоде
  • Филин-3
  • Микропередатчик со стабилизацией тока
  • Микропередатчик с ЧМ в диапазоне частот 80-100 МГц
  • Кварцованный ЧМ передатчик
  • Альтернативные средства связи
  • Простой малогабаритный детектор жучка с индикацией на двух светодиодах
  • Детектор жучков с логарифмической шкалой на 12 светодиодах и звуковой индикацией
  • Антишпион
  • Три схемы простейших жучков на 66-74 МГц
  • Мобильный супержук
  • Передатчик на 10 Вт
  • Радиопередатчик УКВ ЧМ диапазона с дальностью действия 300 м
  • Передатчик мощностью 2 Ватта
  • Миниатюрный радиопередатчик с питанием от батареи для электронных часов
  • Самый простой жучок
  • РМ с удвоением частоты на 470 мГц
  • Низковольтный РМ с малым током потребления
  • Радиомикрофон
  • Упрощенная схема радиомикрофона 88 — 108 МГц
  • Радиомикрофон
  • Радиомикрофон
  • Схема радиомикрофона с автовключением по голосу
  • Радиомикрофон
  • Радиомикрофон
  • Два радиомикрофона (на 1 км и на 5 км)
  • Радиомикрофон на 108 МГц
  • Схема радиомикрофона с автовключеним по голосу
  • Универсальный высокочувствительный РМ
  • Простой радиомикрофон
  • ЧМ радиомикрофон на 60 — 100 МГц
  • Шифратор и дешифратор команд телеуправления
  • Сенсор с фиксацией
  • Цифровой «Магнитофон»
  • Универсальная цифровая шкала
  • Электронный пароль
  • Простой высококачественный УМЗЧ
  • От «транзисторного» звучания усилителя «прибой» к «ламповому»
  • «Несжигаемый» УНЧ для автомагнитолы
  • Мощный ламповый усилок с многопетлевой ООС
  • Мощный 2х50 Вт импульсный УНЧ класса D
  • Ламповый усилитель на EL-34
  • Концепция конструирования современных ламповых УЗЧ
  • Конструктивные особенности и дизайн ламповых УЗЧ
  • Должен ли УМЗЧ иметь малое выходное сопротивление?
  • Выходной каскад УЗЧ
  • Автомобильный усилитель 2×40 Вт
  • Updated 60-100W Hi-Fi Power Amplifier
  • The DPA 880 schematic
  • The DPA 440 schematic
  • The DPA 220 schematic
  • 300W Subwoofer Power Amplifier
  • 55W (Originally 75W) Power Amplifier
  • 50 Watt Amplifier
  • 25 Watt MosFet Audio Amplifier
  • Лампово-полупроводниковый УМЗЧ
  • Увеличение выходной мощности автоматитолы
  • Стерео усилитель мощности (2х22) на ИМС TDA1555 (TDA1558)
  • Стереоусилитель на TDA7050
  • Улучшение качества звучания К174УН7
  • УМЗЧ на микросхеме TDA1552Q
  • УМЗЧ на микросхеме РАхх
  • Усилитель НЧ с малыми искажениями
  • Усилитель мощности на TDA 1562 — 70 W
  • Усилитель мощности на микросхеме TDA 2025
  • Мостовая схема на TDA2005
  • Выходной каскад УЗЧ
  • Усилитель мощности с балансным дифференциальным входным каскадом
  • Усилитель мощности с полевым транзистором в качестве источника тока для входного каскада и элементами симметрирования выходного каскада
  • Усилитель мощности на комплементарных транзисторах с полной симметрией плеч для обеих полуволн усиливаемого сигнала и с двойным дифференциальным каскадом на входе
  • Упрощенный вариант схемы усилителя мощности на комплементарных транзисторах
  • Усилитель мощности класса В с коррекцией искажений из-за использования прямой связи
  • Упрощенный вариант усилителя мощности класса В
  • Усилитель мощности
  • Микрофонный усилитель с симметричным входом
  • Микрофонные усилители
  • Усилитель Hi-Fi на комплементарных полевых транзисторах
  • Магнитофонный усилитель
  • Микшерные и разветвляющие каскады
  • Hi-Fi Preamplifier
  • Применение микросхемы К548УН1
  • Ламповый предварительный стереоусилитель-коммутатор
  • Предварительный усилитель на КМ551УД2
  • Высококачественный предварительный усилитель
  • Audio preamplifier circuits
  • Электронный регулятор громкости
  • Стереофонический регулятор громкости и тембра на TDA1524
  • 5-ти полосный стерео эквалайзер
  • Регуляторы тембра, громкости и стереобаланса
  • Пассивные регуляторы тембра
  • Audio Graphic Equaliser
  • Электронный регулятор громкости
  • Simple Surround Sound Decoder
  • Пассивные регуляторы тембра
  • Приставка для эффекта «сурраунд»
  • Цифровой регулятор громкости
  • Тонкомпенсированный регулятор громкости
  • Tone Control
  • Reverse RIAA Equaliser
  • Многополосный бесфильтровый эквалайзер
  • Expandable Graphic Equaliser
  • Эквалайзер
  • Стереофонический регулятор громкости и тембра на TDA1524
  • Двухкорпусной громкоговоритель
  • Второе дыхание 75АС-001
  • Время пилить рояли
  • Как сыграют ящики
  • Акустический агрегат с повышенным КПД на низких частотах
  • Акустическая система для самостоятельного изготовления
  • Автомобильные или домашние?
  • Поверхностный эффект не терпит поверхностного отношения
  • FAQ по динамикам и сабвуферам
  • BANDPASS на 75ГДН-1-4
  • Акустические системы фирмы «RADIOTEHNIKA»
  • Высококачественная малогабаритная акустическая система
  • Акустическое оформление низкочастотной динамической головки
  • Акустическое оформление многополосных громкоговорителей
  • Aкустическое оформление широкополосных головок
  • Конструкции громкоговорителей
  • Малогабаритная АС
  • Многополосные акустические системы
  • О громкоговорителях со сдвоенными головками
  • Настройка фазоинверторов
  • Моноблочный стереофонический громкоговоритель
  • Четырехканальный стробоскоп
  • Цветомузыкальная установка с фазоимпульсным управлением
  • Усилитель мощности для СДУ
  • Стробоскопическая СДУ
  • Стробоскоп (другой вариант)
  • Стробоскоп
  • Простой стробоскоп с двумя излучателями
  • Простейшая 3-х канальная цветомузыкальная установка
  • Компрессор сигнала на ОУ
  • Простой стробоскоп с двумя излучателями
  • Дополнительные схемы к цветомузыкальной приставке с тринисторами
  • Аккомпанирует свет
  • Плавное включение усилителя мощности
  • Автоматическое отключение усилителя от сети
  • Автоматический селектор входных сигналов усилителя
  • Индикатор выходной мощности
  • Логарифмический индикатор уровня для усилителя мощности звуковой частоты
  • Доработка «Веги-МП-122С»
  • «Долгоиграющий» режим для магнитофона «Маяк-233»
  • Плавное включение усилителя мощности
  • Установка «Квадро эффект»
  • Индикатор уровня звукового сигнала
  • Светодиодный индикатор уровня сигнала на KA2284 (AN6884)
  • Индикаторы стереобаланса
  • Светодиодный индикатор уровня
  • Индикатор уровня записи с логарифмической характеристикой
  • Конвертер ДМВ
  • Конвертер для приема спутникового телевидения
  • Как увеличить срок службы кинескопа
  • Дескремблер кодированого телеканала
  • Две антенны на одном кабеле
  • Высокочувствительный конвертер ДMB
  • Высококачественный усилитель ПЧ звука
  • Антенный усилитель
  • Антенные усилители SWA
  • Антенна на 33-й телевизионный канал
  • Антенна из кабеля и конвертер ДМВ
  • Автоматический переключатель телевизионных входов
  • Использование 61ЛК4Ц и 61ЛКЗЦ в телевизорах ЗУСЦТ
  • Повышение чувствительности телевизоров ЗУСЦТ
  • «Формирователь ТВ сигнала»
  • Простой способ увеличения числа принимаемых ТВ программ
  • Регулятор сведения PC-90-3 вместо PC-90-4
  • Микросхема TDA8362 в 3УСЦТ и других телевизорах
  • Активный ответвитель ТВ сигнала
  • Подключение к компьютеру инфракрасного пульта дистанционного управления
  • Набор драйверов для работы карты VGA в телевизионном стандарте
  • Контроллер жесткого диска для USB порта
  • Диагностическая плата «Порт 80»
  • MIDI-клавиатура
  • 5 вольт из порта RS-232
  • NullModem 9-9pin (COM-COM)
  • Подключение звуковой карты к телефонной линии
  • Сигнализатор неисправности кулера
  • Serial (COM) to PS/2 Mouse Adapter
  • Нужен ли руль компьютеру?
  • PS/2 to Serial (COM) Mouse Adapter
  • Автоматическая перезагрузка компьютера при зависании
  • LapLink/InterLink Parallel Cable
  • Фильтр для модема
  • Инфракрасный порт для компьютера
  • IDE
  • Виртуальный частотомер
  • Быстродействующий интерфейс RC-232 с оптоизолятором
  • Не спешите выбрасывать устаревший компьютер
  • Сигнализатор неисправности кулера
  • Проигрыватель компакт-дисков из CD-ROMa
  • NullModem 9-25pin (COM-COM)
  • NullModem 25-25pin (COM-COM)
  • Цифровая шкала — частотомер
  • Кодовый замок
  • Простой программатор
  • Малогабаритный частотомер-цифровая шкала до 200 МГц с ЖКИ дисплеем
  • Универсальная цифровая шкала — частотомер с функцией ЦАПЧ
  • Два микроконтроллерных регулятора мощности
  • Часы на базе индикатора HT1610
  • Цифровой термометр с датчиками DS1820 или DS1821
  • Микроконтроллеры AT91 ARM Thumb фирмы Atmel
  • Микроконтроллеры фирмы Atmel с архитектурой MCS-51
  • Микроконтроллеры семейства AVR фирмы Atmel
  • Микроконтроллеры фирмы Dallas Semiconductor с архитектурой MCS-51
  • Микроконтроллеры фирмы Hyundai с архитектурой MCS-51
  • Микроконтроллеры фирмы Infineon (б. Siemens) с архитектурой MCS-51
  • 16-разрядные микроконтроллеры фирмы Infineon Technologies (б. Siemens)
  • Микроконтроллеры семейства MCS®51 фирмы Intel
  • 16-разрядные микроконтроллеры семейства MCS® 96 фирмы Intel
  • Микроконтроллеры семейства MCS® 251 фирмы Intel
  • Микроконтроллеры фирмы Cygnal Integrated Products
  • Микроконтроллеры фирмы Philips Semiconductors с архитектурой MCS-51
  • Микроконтроллеры фирмы Microchip
  • Микроконтроллеры фирмы Scenix Semiconductor
  • Микроконтроллер фирмы Analog Devices ADuC812
  • Микроконтроллеры фирмы Winbond с архитектурой MCS-51
  • Микроконтроллеры семейства CoolRISC фирмы Xemics
  • Двухтональная электронная сирена
  • Генератор импульсов с независимой регулировкой фазы
  • Включение мощных семиэлементных индикаторов
  • Синтезатор частоты для радиостанции на 27 МГц
  • Электронный секундомер
  • Цифровой измеритель пульса
  • Экономичный преобразователь кода для сэмиелементного индикатора
  • Цифровой преобразователь частоты
  • Помехозащищенная система телеуправления
  • Умножитель частоты
  • Входной делитель частоты
  • Цифровой вольтметр на микросхеме C520D
  • Генератор-пробник для телевизора
  • Телевизор в качестве осциллографа
  • Генератор сигнала ДМВ
  • Простой измеритель емкости конденсаторов
  • Измеритель емкости конденсаторов
  • Простой индикатор разряда батарей
  • Отображение восьми сигналов на экране осциллографа
  • Индикатор отклонений сетевого напряжения
  • Прецензионный индикатор напряжения или тока
  • Простой индикатор напряжения
  • Простой осциллограф
  • Измеритель короткозамкнутых витков
  • ГИР на 1. 8-150 МГц
  • Приставка к цифровому вольтметру для измерения сопротивления
  • Активный щуп для осциллографа
  • Индикатор напряжения аккумулятора на микросхеме К1003ПП1
  • Зарядное устройство для стартерных батарей аккумуляторов
  • Зарядное устройство для автомобильных аккумуляторов
  • Зарядно-десульфатирующий автомат для автомобильных аккумуляторов
  • Зарядка аккумуляторов асиметричным током
  • Бортовой компьютер М1.5.4. Версия 1.01
  • Блок электронного зажигания
  • Бесконтактный прерыватель электронной системы зажигания
  • Автомобильный регулятор напряжения
  • Автомобильный радиосторож
  • Автоматический противоослепляющий фонарь
  • Автомат стеклоподьемника автомобиля
  • Как устранить сульфатацию
  • Устройство задержки выключения света в салоне автомобиля
  • Датчики влажности для стеклоочистителей
  • Автомобильные часы-термометр-вольтметр
  • Индикатор М1. 5.4 для автомобиля
  • Маршрутный компьютер-тестер для автомобилей ВАЗ
  • Пусковое устройство
  • Зарядное устройство для стартерных батарей аккумуляторов
  • Устройство для зарядки автомобильных аккумуляторов
  • Автомобильный пейджер с микрофоном
  • Автомобильная противоугонная система
  • Сигнализатор превышения скорости
  • Автомобильная сигнализация
  • Охрана автомобиля с оповещением по радиоканалу
  • Сирена 110 dB на микросхеме 74C14
  • Простые противоугонные устройства
  • Универсальное охранное утройство
  • Противоугонное устройство, имитирующее неисправность двигателя
  • Автомобильная сигнализация
  • Телефонный ЧМ-ретранслятор
  • УКВ микропередатчик для телефонного аппарата
  • Автоответчик
  • Диодно-разделительная приставка для телефона
  • Музыкальный телефонный вызов
  • Приставки к телефону
  • Блокиратор и индикатор телефонной линии
  • Блокиратор межгорода
  • Блокиратор «пиратского» телефона
  • Приставки к телефонным аппаратам
  • Блокиратор телефонного набора
  • Блокиратор со световой индикацией
  • Блокиратор параллельного телефона
  • Устройство удержания телефонной линии
  • екомендации по повышению громкости разговора в устройствах телефонной связи
  • Усилитель для телефона
  • Устройства телефонной связи для двух и более абонентов
  • Телефонные приставки
  • Три «замка» для телефона
  • Автоответчик сообщающий время
  • Телефонный интерфейс-2
  • Телефонный информатор
  • Источник питания АОНа
  • Интеpфейс АОH-Z80
  • Защита
  • Защита памяти
  • Зависание АОН (длинный гудок)
  • Деглюкатор
  • АОН на Z80: «Клавиатура и диоды»
  • АОН на основе телефона «Panasonic KX-T2365»
  • АОH и телевизоp (радиоприемник)
  • АОН «Ellis»
  • Антизависатор для АОН
  • Схема универсального интерфейсного шнура для подключения сотовых телефонов к компьютеру
  • Схема интерфейсного шнура для подключения телефонов Ericsson к компьютеру
  • Фрикинг сотовых телефонов в России
  • Рассказ взломщика сотовых телефонов
  • Проверим сотовый
  • Кабель для связи сотового телефона Siemens S25/C/M/S35 с компьютером
  • Unlock Siemens
  • Подключение телефонов NOKIA к компьютеру
  • Схема кабеля для подключения мобильных телефонов Siemens к компьютеру
  • Блок питания на 3В
  • Автоматическое зарядное устройство для Ni-Cd-аккумуляторов
  • Преобразователь напряжения на ИМС
  • Преобразователь 12/220 В
  • Блок питания 1. .29В
  • Защита аппаратуры от повышенного сетевого напряжения при помощи интегрального таймера
  • Преобразователь постоянного тока, формирующий два напряжения
  • Сетевой в габаритах «Кроны»
  • Преобразователь напряжения для ЛДС
  • «Молния» из аккумулятора
  • Cтабилизатор напряжения с защитой от перегрузок 13,8 V / 10 A
  • Двухполярное из обыкновенного
  • Блок питания с электронным вольтметром
  • “Цифровое ” зарядное устройство

ТЮНИНГ РАДИОПРИЁМНИКА

   Ну, уж если случилось так, что купили для пользования китайский радио-сканер, то перед эксплуатацией его просто необходимо доработать. У китайских товаров безусловно есть свои плюсы и один из них тот, что небольшая ревизия сборки изделия позволяет значительно улучшить его эксплуатационные качества, делая и без того не затратную покупку ещё более рентабельной, а её функционирование значительно более качественным. Приобретённый сканер, уже проверенный на предмет работоспособности в магазине при покупке, проверьте дома ещё раз и тогда смело, выкрутив соответствующие винты, разъединяйте корпус на две половины.

   Первое, что увидите, будет печатная плата не в меру заляпанная канифолью, соединительные провода поражающие своей тщедушностью и далеко торчащие кончики «ножек» запаянных электронных компонентов. Часто плата внутри корпуса привёрнута ещё на один – два винта. Так же её могут держать припаянные к ней контакты отсека питания. Откручиваем, отпаиваем и достаём плату из корпуса.

   Внимательно изучаем визуально и весьма аккуратно трогаем пинцетом э/компоненты на предмет прочности их нахождения на своих местах. То, что не запаяно или совсем легко двигается, запоминаем (одна из катушек на плате была припаяна только с одного конца). Конечно, желательно иметь принципиальную схему радиоприёмника, для этого переписываем маркировку микросхем (здесь приёмник на м/с CD9088CB, усилитель на м/с TDA2822) и «обращаемся» к интернету.

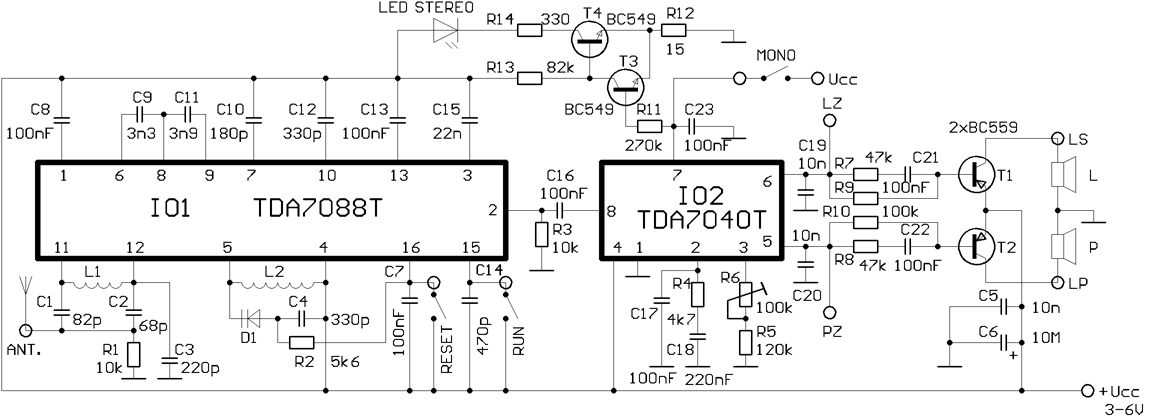

   Поиск увенчался успехом. Со схемой оно как-то веселей. Отпаиваем имеющиеся провода, затем качественно, что нужно, припаиваем и пропаиваем. Откусываем излишне далеко торчащие, со стороны печатных дорожек, кончики «ножек». И наконец, моем плату спиртом (смываем остатки канифоли).

   Со стороны электронных компонентов мягкой акварельной кисточкой, со стороны печатной платы можно и специально для этого предназначенной зубной щёткой и в тёплое место для просушки, а лучше всего применить воздушный фен.

   Решётка динамика на корпусе тоже нуждается во внимании. В первых при помощи сверла зажатого в ручные тиски увеличиваем диаметр отверстий решётки до максимально возможного.

   Теперь будем улучшать качество звучания, с внутренней стороны решётки стелим не толстый ворсистый материал.

   Далее устанавливаем на него динамик, который  соединяем с платой качественными проводами поверх динамика, допустимой толщины поролон, ставим плату на место, приворачиваем и припаиваем.

   На лампочку (можно заменить на светодиод), уж коли она назвалась фонариком, наденем отражатель, в прошлом это наконечник шариковой авторучки с рассверленным внутренним отверстием под нужный диаметр.

   Его можно так же и укоротить. Соответственно рассверливается и отверстие в корпусе.

   Теперь это уже точно фонарик. Имеющаяся наклейка на внешней стороне корпуса не понравилась – «ни к селу – ни к городу».

   Пусть будет такая – полезная. Эти формулы нужно знать как «Отче наш».

   Радио-сканер может быть какой угодно формы и цвета, собранным на различных микросхемах, с усилителем или без… а вот батарейный отсек у него должен быть именно вот такой  – под батарейки формата  АА. Тогда и слушать, и фонариком светить будете столько, сколько захотите.

   С усилителем на TDA2822 сканер имеет явный излишек запаса мощности для встроенного динамика, её даже для внешнего хватает «за глаза». Ну и фонарь, светит по взаправдешному. Всем музыки и света, Babay.

   Форум по радиоприёмной аппаратуре

Еще один FM-радиоприемник CXA1191

Еще один FM-радиоприемник CXA1191.

Это простая, но очень качественная система FM-радиоприемника на базе CXA1191S. В этой конструкции мы используем Sony CXA1191S в качестве FM-тюнера и TDA2003 в качестве аудиоусилителя. Эта ресиверная система предназначена для работы с источником питания 12 В постоянного тока и обеспечивает выходную мощность звука примерно 6 Вт (при нагрузке на громкоговорители 4 Ом).

Основным компонентом этой приемной системы является микросхема FM-радио CXA1191, и для этой конструкции мы используем 30-контактную версию CXA119.1 (известный как CXA1191S), потому что он широко доступен в магазинах электронных компонентов (и в eBay ). Из-за меньшей доступности трансформаторов ПЧ мы не использовали трансформаторы ПЧ в этой конструкции, и в ИС используется только секция ЧМ. (Секция AM IC игнорируется из-за отсутствия здесь радиовещательных станций в Шри-Ланка )

Прототип FM-радиоприемника CXA1191S.

По сравнению с большинством микросхем FM-радио, этот приемник CXA1191S предлагает очень хорошую избирательность и более высокую чувствительность. После настройки (все катушки индуктивности и триммеры) мы смогли получить все FM-станции с этого ресивера с 15-сантиметровой проволочной антенной.

Печатная плата является наиболее рекомендуемым способом построения этой схемы. Данный дизайн печатной платы составляет 115 мм × 61 мм, и все печатные платы и принципиальные схемы доступны для загрузки на google drive.

Популярные посты из этого блога

CD2003 — еще один простой FM-радиоприемник

В последние несколько дней мы искали простой FM-радиоприемник для интеграции в один из наших текущих проектов. Для этого мы пробуем несколько микросхем FM-радиоприемников, включая TDA7000, CD2003/TA2003/TA8164, CXA1019 и KA22429. Из всех этих чипов мы выбрали ресивер на базе CD2003 (или TA2003/TA8164) для нашего проекта из-за его простоты и отличной производительности. Кроме CD2003, Sony CXA1019также работает хорошо, но мы отказываемся от него из-за большего количества компонентов. Мы разрабатываем наш приемник на основе таблицы данных Toshiba TA2003, а позже пробуем TA8164 и CD2003 с той же схемой. Либо CD2003, либо TA8164 могут напрямую заменить микросхему TA2003, и, по нашим наблюдениям, TA8164 дает отличные результаты из этих трех микросхем. Прототип FM-радиоприемника CD2003 Дизайн и схема печатной платы, которую мы использовали в нашем проекте прототипа, доступны для загрузки на google drive (включая распиновку кварцевых фильтров и катушек индуктивности). За исключением микросхемы CD2003, этот приемник состоит из

Супергетеродинный приемник Arduino

В этом проекте мы расширяем коротковолновый супергетеродинный приемник, разработанный нами несколько лет назад. Как и предыдущая конструкция, этот приемник работает по традиционному принципу супергетеродина. В этом обновлении мы улучшили гетеродин с помощью модуля тактового генератора Si5351 и схемы управления Arduino. По сравнению со старой конструкцией, в этом новом приемнике используется улучшенная версия усилителя промежуточной частоты с тремя трансформаторами ПЧ. В этой новой конструкции мы разделяем этот приемник на несколько блоков, которые включают в себя смеситель с детектором, гетеродин и усилитель ПЧ. Усилитель ПЧ встроен в одну печатную плату. Ступень фильтра, смеситель и каскады детектора размещены на другой печатной плате. Прототип усилителя ПЧ 455 кГц. В этом прототипе тактовый генератор Si5351 управляется с помощью платы Arduino Uno. С помощью данного эскиза пользователь может настраивать и переключать диапазоны коротковолновых измерителей с помощью поворотного энкодера. Поставляемый скетч поддерживает генерацию тактовых импульсов от 5205 кГц (частота тюнера 9).0005

Калькулятор выходных аудио трансформаторов

Выходные аудиотрансформаторы широко используются в электронных лампах и некоторых (старых) транзисторных усилителях мощности, но в наши дни выходной трансформатор довольно трудно найти, и он является дорогим товаром. Для самодельных проектов лучшим вариантом является создание этих трансформаторов самостоятельно, и этот скрипт помогает рассчитать параметры обмотки для этих трансформаторов. Этот скрипт «Калькулятор выходного трансформатора AF» написан с использованием Python и работает с большинством общедоступных интерпретаторов Python. Сценарий доступен для загрузки на Google Диске на условиях Стандартной общественной лицензии GNU версии 3.0. Самодельный выходной трансформатор 25k: 4. После ввода входных параметров этот скрипт предоставляет коэффициент обмотки, количество витков, необходимых для первичной и вторичной обмотки, а также требуемые сечения медных проводов для первичной и вторичной обмоток и т. д. Мы создаем несколько выходных трансформаторов AF на основе результаты этого скрипта, включающего трансформеры для М

AM-приемник для связи с самолетом

AM-приемник для связи с самолетом AM-приемник для связи с самолетом (118,250 МГц)
На этой стороне поясняется моя конструкция АМ-приемника на частоте 118,250 МГц
Приемник настраивается управляющим напряжением постоянного тока.
Мы приветствуем любой вклад в эту страницу!

Перейти к:
  • ГУН
  • ВЧ-предусилитель
  • Смеситель и АМ-демодулятор
  • Строительство и тюнинг
  • Будущий проект

  • Справочная информация
    Связь с самолетов в Швеции по-прежнему осуществляется с амплитудной модуляцией (AM). Местный аэропорт (Аксамо) использует частоту 118,250 МГц.
    Ресивер, который я объясню, представляет собой настраиваемый АМ-приемник на эту частоту. Вместо этого приемник настраивается вручную примерно на 100 кГц вокруг 118 МГц.
    Выходной сигнал приемника имеет низкий уровень выходного сигнала (100-200 мВ), поэтому вы должны подключить его к какому-то усилителю. Я не буду объяснять, как собрать аудио-усилитель.

    Блок-схема

    Сердцем приемника является генератор, управляемый напряжением (VCO). Частота от ГУН контролируется напряжением настройки (0-9В). Антенна подключена к предусилителю, настроенному на 118 МГц.
    Затем ВЧ и гетеродин смешиваются в схеме SA602, и получается 455 кГц. ПЧ-сигнал.
    Для демодуляции AM-сигнала я использовал схему под названием TCA440. Эта схема представляет собой полноценный АМ-приемник, но ее диапазон составляет до 50 МГц, поэтому у меня есть внешний гетеродин и микшер. II будет использовать только ПЧ часть этой схемы. Выходом схемы является звуковой сигнал.

    Полная схема: схема

    Подробнее

    ГУН

    ГУН основан на генераторе Хартли. Частота определяется L1 и конденсатором C1. Напряжение Vtuning изменит емкость варикапа BB132, что изменит частоту колебаний. Емкость конденсатора С2 будет определить, насколько частота может быть изменена подстроечным напряжением. Чем больше значение, тем сильнее изменится частота. Поскольку частота приема является узкополосной, я бы предпочел сделать диапазон настройки как можно меньше, иначе вам будет трудно найти и настроить частота приема. RFC представляет собой RF-дроссель. Используйте ферритовый блок или тороид. Этот компонент не является критическим. L1 немного сложнее сделать. это воздушная катушка с 5 витками и диаметром 7,2 мм (используйте провод 0,5 мм). Точка отвода находится примерно в 2-3 оборотах от земли. Лучший способ заставить осциллятор работать подключите осциллограф к выходу (вывод 6). Настройте C1 так, чтобы выходная частота была 118 МГц. Если амплитуда генератора слабая в районе 118 МГц, необходимо немного сдвиньте точку касания. Лучше всего сделать 3-4 катушки с точкой отвода в разных местах и ​​протестировать каждую катушку, прежде чем решить, какую из них вы будете использовать. Амплитуда моего VCO составляет около 140 мВ.

    Помните: Когда вы строите генераторы, вы должны держать провода короткими и экранировать генератор! тогда это будет работать хорошо.

    ВЧ-предусилитель

    Предусилитель построен на основе МОП-транзистора с двойным затвором BF990A. Может быть, вам не нужно этот предусилитель, в таком случае его можно исключить. Посмотрите в даташите как подключить настроенную схему на вход SA602. Если вы не можете найти BF990A, вы можете используйте другой полевой МОП-транзистор с двойным затвором. Есть много из них, которые вы можете использовать. БФ998 пользуется популярностью.
    Gate2 подключен к VCC для максимального усиления. Затвор 1 подключен к настроенной схеме, состоящей из L2 и C3. L2 и C3 образуют узкополосный фильтр. который должен быть установлен на 118 МГц. L3 и C4 — выходной фильтр МОП-транзистора. Этот фильтр также должен быть настроен на 118 МГц.
    Отрегулируйте C3 и C4, пока не найдете лучший аудиосигнал.
    L2 и L3 (110нГн) 4-х витковые воздушные катушки диаметром 7,2 мм.
    Антенна должна быть 1,27 м или ее половина 63 см.

    Помните: Когда вы собираете предусилители, вы должны делать провода короткими и экранировать усилитель! тогда это будет работать приятно.

    Смеситель и АМ-демодулятор

    Смеситель основан на схеме SA602, дополнительную информацию см. в даташитах.
    TCA представляет собой приемную цепь AM, дополнительную информацию см. в спецификациях. Можно использовать любую схему AM-демодулятора. ЕСЛИ вы не найдете TCA 440, вы можете купите дешевое радио с AM-приемником и найдите внутри желтую банку ПЧ. Это банка для AM IF-фильтра. Отключите вход на IF-can и подключите его к керамический фильтр с выхода схемы SA602 и у вас есть АМ-демодулятор с динамиком-усилителем. Если вам все еще трудно идентифицировать часть внутри радио, попробуйте найти техническое описание главной схемы в Интернете. Покупал овечьи рации и часто находил CXA1191 внутри. В Интернете я нашел схему, и в левом нижнем углу вы найдете IF-катушку.
    Контакт 15 — это выход внутреннего микшера, а контакт 17 — вход для усилителя ПЧ и демодулятора. Просто отсоедините провод от контакта 15 и используйте его как вход для собственного усилителя ПЧ. Я думаю, вы поняли суть!

    Строительство и тюнинг

    Я не буду прикреплять схему или печатную плату, потому что полную конструкцию собрать несложно. Вам просто придется сделать это самостоятельно.

  • Первое, что вы должны проверить, это LO. Убедитесь, что он работает, и настройте его на 118 МГц. Воспользуйтесь частотомером или осциллографом.
  • Отрегулируйте напряжение Vtune от 0 В постоянного тока до +9 В постоянного тока и убедитесь, что частота гетеродина изменяется.
  • Теперь самое сложное, надеюсь, вы спокойный человек, если не пропустите этот проект. Попробуйте найти частоту, которую вы ищете.
    Здесь порт Air использует частоту 118,250 МГц, поэтому гетеродин должен работать на частоте 118,250 МГц + 455 кГц = 118,705 МГц.
    Хитрость в том, что связь в этом аэропорту не так распространена, но если вы живете рядом с большим аэропортом, вы всегда найдете связь и не будет никаких проблем с настройкой ресивера. Настраивайте C3 и C4, пока не получите производительность вредителя.
    Помните, что гетеродин очень чувствителен к помехам и помехам. Частота может измениться очень легко. Одна ошибка, которую я сделал, заключалась в том, чтобы настроить гетеродин с Частотомер, и когда я отключил счетчик, частота гетеродина изменилась, поэтому лучше всего настроить на слух.

    Один из простых способов заставить ваш приемник работать должным образом состоит в том, чтобы построить маломощный передатчик из генератора Хартли, как в этой конструкции. Настройте генератор на 118,250 МГц (используйте частотомер). Это именно та частота, которую вы хотите получить. Прикрепить Настройтесь на какой-нибудь генератор сигналов. Бывший. Генератор 1 кГц или к аудиовыходу радио. Прикрепите короткий кусок проволоки к выход генератора Хартли в качестве антенны. Передаваемый сигнал будет FM, но он по-прежнему будет хорошо работать для вашего AM-приемника.

    Когда передатчик заработает, отодвиньте его на несколько метров от приемника и настройте приемник на лучшее состояние получения.

    На частоте 127,200 МГц я обнаружил автоматический репортер погоды, который постоянно передает данные.
    Я использовал это, чтобы убедиться, что мой приемник работает.

    Будущий проект

    Потратив много часов на настройку и прослушивание, я решил улучшить приемник с помощью синтезатора частот с ФАПЧ.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
