Датчик объема для сигнализации, область использования, разновидности их достоинства и недостатки

Автор admin На чтение 6 мин Просмотров 769 Опубликовано 12.12.2021

Датчик объемный охранный широко используется для контроля закрытых помещений. Такие устройства еще называют детекторами присутствия или движения.

Несмотря на сходный результат функционирования, различные датчики объема имеют совершенно разные принципы действия.

Существует 2 основных типа объемных датчиков движения:

Пассивные объемные датчики улавливают инфракрасное излучение, которое исходит от всех живых существ. Однако устройство срабатывает, только если объект движется, пересекая секторы, который которые формирует линза Френеля. Стоит отметить, что если пересечение сектора идет перпендикулярно его направлению, то срабатывание осуществляется города быстрее, чем если объект будет двигаться вдоль линии сектора.

Активные датчики объема для сигнализации имеют два устройства: генератор и приемник сигналов. Генератор посылает сигнал определённого типа в помещение, отражаясь от предметов, которые там находятся, сигнал возвращается и считывается приемником. Контроллер рассчитывает время, которое необходимо излучению на перемещение в обе стороны. Если в зоне обнаружения появляется посторонний движущийся объект, то, в зависимости от типа излучения, наступает эффект интерференции волн или эффект Доплера. При любом из этих случаев воспринимаемый сигнал существенно отличается от передаваемого, что становится причиной подачи сигнала тревоги.

При выборе современных объемных датчиков следует обратить внимание на следующие параметры:

Устойчивость к атмосферным осадкам, устройства должны иметь корпус с классом прочности не менее ip66.
Вид источника питания: самостоятельное подключение от сетевого адаптера, получение энергии от шлейфа, аккумуляторная батарея.
Способ подключения к центральному контроллеру системы сигнализации.
Адресный или аналоговый (безадресный).
Область применения. В зависимости от того используется устройство для контроля помещения или это датчик объёма для автосигнализации выбирается оптимальный принцип действия.
Возможности настройки чувствительности в широком диапазоне;
Возможность скрытой или замаскированной установки.

Содержание

Классификация по принципу действия
Преимущества и недостатки использования объемных датчиков
Обзор популярных моделей

Классификация по принципу действия

Существует 4 основных способа обнаружения объекта в помещении.

Акустический — анализирует тип и уровень шума. Если он превышает пороговое значение, то это устройство посылает сигнал тревоги. В состав детектора входит фильтр, отсеивающий паразитарные шумные различные кратковременные звуковые колебания.
Ультразвуковой. В состав устройства входит УЗ излучатель и приемник волн в соответствующем диапазоне. Используемые рабочие частоты могут существенно отличаться в зависимости от модели и производителя. Чаще всего это 40 кГц, однако, попадаются устройства с частотами от 22 кГц до 40 кГц. Принцип функционирования устройства основан на эффекте Доплера. Звуковая волна, отражаясь от движущегося объекта, изменяет свою частоту. Приемник ультразвуковых волн, принимая сигнал, анализирует его специальной электронной схемой, сравнивая с эталоном. Обычно радиус действия таких устройств не превышает 10, 12м. Ультразвуковые колебания не проходят сквозь различные преграды.

Микроволновой. Принципы его функционирования полностью аналогичен предыдущему. Однако, частота рабочего диапазона составляет 10 ГГц. Основным отличием конструкции является то что приемник и передатчик устройства являются мономодулем. Обычно угол сканирования такого детектора составляет около 150°, а дальность эффективного действия несколько десятков метров. Волны СВЧ диапазона могут проникать сквозь стекло, тонкие перегородки из кирпича и гипсокартонные конструкции, хотя и несколько теряет мощность, пройдя эти препятствия. Экранировать такое излучение может только толстый железобетон или металл. Микроволновые детекторы полностью игнорируют электромагнитные и радиопомехи, которые может генерировать в процессе работы различное промышленное оборудование. Кроме того, большинство моделей имеют защиту от ослепления внешними наведенными источниками электромагнитных волн или СВЧ лучей.

Инфракрасный. Детектор на основе инфракрасного излучения относится к пассивным объемным извещателям. Они могут использоваться не только в качестве элемента тревожной сигнализации, но широко применяются, как датчик объема для включения света. В качестве чувствительного сенсора используется пироэлектрический детектор, преобразующий тепловые колебания в электрический Импульс. Для обеспечения максимально эффективного распределения зон сканирования в современных инфракрасных датчиках объема используется 2 — 4 пироэлектрических сенсора. В сочетании с линзой Френеля это дает максимальный угол сканирования в горизонтальной или вертикальной плоскости, а также по дальности сканирования.

Для того чтобы уменьшить количество ложных срабатываний и обнаружить постороннего в охраняемой зоне производится комбинированные детекторы на основе микроволновых и инфракрасных датчиков. Срабатывание сигнализации происходит, только если тревожный сигнал поступил от двух чувствительность сенсоров.

Основное преимущество датчика объемного сканирования над линейным устройством является то, что проверке подвергается все помещение начиная с горизонтального направления и заканчивая вертикальным, от пола до потолка.

Что касается других ограничений использования, то они напрямую зависит от принципа действия выбранного устройства. К примеру, ИК-детекторы имеют высокую чувствительность к жесткости основания, поэтому придется в основном на несущие конструкции здания. Кроме того, возможны ложные срабатывания, если в зоне обнаружения находится яркий источник света или интенсивные конвекционные потоки теплого воздуха.

Ультразвуковые и радиоволновые объемные детекторы имеют ряд определенных недостатков. Прежде всего, их излучение может оказывать негативное влияние на здоровье человека и раздражать домашних питомцев. Во-вторых, зачастую зона обнаружения выходит за пределы контролируемого помещения, что может вызвать ложные срабатывание системы сигнализации.

При выборе современных объемных датчиков следует обратить внимание на следующие параметры:

Устойчивость к атмосферным осадкам, устройства должны иметь корпус с классом прочности не менее ip66.
Вид источника питания: самостоятельное подключение от сетевого адаптера, получение энергии от шлейфа, аккумуляторная батарея.
Способ подключения к центральному контроллеру системы сигнализации. Адресный или аналоговый (безадресный).
Область применения. В зависимости от того используется устройство для контроля помещения или это датчик объёма для автосигнализации выбирается оптимальный принцип действия.
Возможности настройки чувствительности в широком диапазоне;
Возможность скрытой или замаскированной установки.

Все приобретаемое оборудование должна быть сертифицирована и приспособлена для функционирования в жестких отечественных условиях.

Обзор популярных моделей

Объемный датчик Фотон 9, тревожное извещение формируется путем размыкания контактов. Дальность обнаружения 10м, рекомендуемая высота установки 2,3м, диапазон рабочих температур -30°С…+50°С. Устройство имеет антисаботажную зону, регулировку чувствительности, детектор вскрытия корпуса. Класс защиты корпуса IP 41, может использоваться исключительно внутри помещений.

Объемный датчик Астра 5, может подавать различные типы сообщений: тревога, норма, выход в дежурный режим, вскрытие исправность.. Дальность обнаружения 12м, горизонтальный угол сканирования 90°, рекомендуемая высота установки 2,5м, диапазон рабочих температур -30°С…+50°С. Устройство имеет детектор, контролирующий вскрытие корпуса. Класс защиты корпуса IP 41.

Объемный датчик Patrol 701, тип контактов – нормально замкнутые. Дальность обнаружения 18м, ширина зоны обнаружения 20 м, рекомендуемая высота установки 2,1м, диапазон рабочих температур -30°С…+50°С. Устройство имеет регулировку скорости перемещения 0,3-3 м/с. Класс защиты корпуса IP 41.

как выбирать и установить объемные датчики помещения своими руками

Большинство сенсоров, применяемых в системах охранной сигнализации, способны контролировать небольшие участки, что при увеличении площади влечет увеличение числа используемых устройств. Подобного недостатка лишен объемный датчик движения. Чуткие устройства следят за изменением окружающей обстановки в горизонтальной и вертикальной плоскости, охватывая сектор с углами не менее 90⁰.

Подробно о датчике
Принцип работы
org/ListItem»> Применение датчиков объема
Для охраны помещения
Виды датчиков объема
Активные
Пассивные
Какие бывают виды объемных сенсоров и их особенности
Акустический
Микроволновый (СВЧ)
org/ListItem»> Тепловой
Установка
Рекомендации по расположению датчика объема
Схемы расстановки
Принцип установки
Монтажные работы

Подробно о датчике

Для расширения контролируемой области в схему объемных детекторов, реагирующих на подвижные объекты, вводятся дополнительные элементы (датчики присутствия).

Принцип работы

Принцип работы объемного детектора движения можно рассмотреть на примере теплового сенсора. Роль чувствительного элемента отводится пироэлектрическому детектору. Для расширения контролируемой области, перед ним устанавливается линза Френеля. Многокомпонентная оптическая система усиливает и фокусирует сигнал, поступающий из внешнего пространства. При попадании в зону действия, подвижный объект с отличной от окружающего пространства температурой, вызывает срабатывание детектора (Рис. 1). Преобразованный и усиленный импульс направляется на конечное устройство.

Рис. 1

Применение датчиков объема

Объемные датчики движения рассчитаны на внутреннее и наружное применение. Устройства входят в состав систем охранной сигнализации. Объемный детектор, реагирующий на перемещение человека, эффективно используется для управления осветительными приборами, открыванием и закрыванием дверей, включением бытовой техники и пр.

Для охраны помещения

Наибольшее распространение объемные сенсоры движения получили в охранных системах сигнализации. Благодаря увеличению контролируемой зоны, датчики отлично справляются с наблюдением обстановки на больших площадях.

В случае наружного применения, устройства обеспечиваются антивандальной защитой или устанавливаются в скрытом виде.

Расширение контролируемой области ухудшает реакцию датчика при движении объекта по направлению в его сторону или от него.

Виды датчиков объема

Объемные датчики движения могут быть активными и пассивными.

Активные

Активные приборы, реагирующие на изменение окружающей обстановки, содержат ультразвуковой генератор, работающий в непрерывном режиме. Отраженные сигналы фиксируются устройством с помощью приемника и обрабатываются анализатором. При обнаружении разницы между исходящим и входящим сигналами, датчик срабатывает и поднимает тревогу.

Собаки очень чувствительны к ультразвуковым колебаниям. При установке активного датчика движения необходимо позаботиться, чтобы в зону его действия не попадали животные.

Пассивные

Пассивные детекторы движения находятся в ждущем режиме и активируются, когда на подконтрольном участке создаются заданные условия или наблюдаются перемещения объектов.

Чтобы увеличить эффективность систем сигнализации и свести к минимуму недостатки каждого из вида датчиков, используются компоновки, объединяющие несколько устройств.

Какие бывают виды объемных сенсоров и их особенности

Сенсоры движения разделяются по принципу работы. Каждому устройству присущи индивидуальные особенности, достоинства и недостатки.

Акустический

В качестве сенсора акустического детектора движения используется высокочувствительный микрофон, который фиксирует изменения окружающей обстановки в звуковом диапазоне. От ложных срабатываний схему защищают фильтры, которые подавляют случайные звуковые колебания, не подходящие к условиям активации прибора.

Достоинства:

не нуждаются в разрешительной документации;
непривередливы в обслуживании и эксплуатации;
применяются в локальных системах охраны (оконных проемах и пр.).

Из недостатков устройств отмечается необходимость в точной настройке и затруднение применения в помещениях с высоким уровнем шума.

Микроволновый (СВЧ)

Активный детектор движения, работающий в диапазоне сверхвысоких частот. Генерируемые устройством волны отражаются от окружающих предметов, улавливаются приемником и анализируются. Несовпадения в отправленном и полученном сигнале становятся поводом для срабатывания тревожного сигнала.

Достоинства:

Расширенная площадь контроля (угол для открытых пространств – до 360⁰).
Независимость от погодных условий.
Высокая точность.

К недостаткам СВЧ-сенсоров относится охват территории вне обслуживаемого помещения, а также создание помех, которые негативно сказываются на находящейся рядом аппаратуре.

Тепловой

Инфракрасные детекторы контролируют тепловой фон. Устройства срабатывают при появлении в зоне их действия объекта, температура которого отличается от окружающих предметов. В качестве чувствительного элемента задействован пироэлектрический детектор, расширяющий контролируемую площадь за счет линзы Френеля. Наиболее распространенный вид сенсоров движения с минимальным показателем ложных срабатываний.

Достоинства:

Настройка в широком диапазоне температур (отсеивание мелких животных, птиц и пр.).
Широкая область применения.
Простота в установке и обслуживании.

Для уверенного срабатывания объемный ИК-детектор движения необходимо изолировать от сторонних тепловых излучений.

Установка

Чтобы объемный датчик максимально соответствовал прямому назначению, исключал ложные срабатывания, оберегался от физического воздействия и влияния окружающей среды, при его установке необходимо придерживаться определенных правил.

Принцип установки

Принцип установки объемных датчиков движения подразумевает расположение приборов с учетом особенностей самих приборов и окружающего пространства. Из основных характеристик объемного датчика движения наибольшее внимание уделяется:

дальности действия в метрах;
диапазону обнаружения – 120–360⁰;
защите от подкрадывания.

При уличном размещении особую значимость приобретает класс пыле влагозащиты, а также антивандальное исполнение.

В случае, если устройство не в состоянии полностью охватить требуемую зону, устанавливается несколько приборов, с условием исключения взаимных помех.

Расположение датчика движения напрямую связано с назначением устройства. Если он входит в число элементов охранной сигнализации, должен контролировать все помещение. Когда устройство отвечает за включение света или используется для открывания дверей, детектор размещается в непосредственной близости от входа.

Монтажные работы

При сносных познаниях в электротехнике и слесарном деле, наличие инструмента и умелых рук, самостоятельный монтаж объемного детектора движения не вызовет затруднений.

После выбора и приобретения прибора необходимо:

Ознакомиться с инструкцией (она прилагается к каждой системе, обычно в коробке находится буклетик с инструкцией по установке и настройке).
Выбрать оптимальное место расположения и сделать соответствующую разводку.
Разобрать устройство и закрепить его согласно предварительной разметке.
Подсоединить провода по прилагаемой схеме.
Закрыть прибор.
Включить сигнализацию и произвести необходимые настройки.

При подключении беспроводного датчика к охранной системе сигнализации GSM, монтажные работы упрощаются, поскольку при установке прибора останется позаботиться только о питании. При выборе такого варианта, владелец получит возможность получать уведомления о срабатывании датчика независимо от места нахождения.

Physical Security Toolbox: датчики объемного движения

Датчики объемного движения

предназначены для обнаружения движения злоумышленника в внутренняя часть охраняемого помещения. Объемные датчики могут быть активны или пассивный. Активные датчики (такие как микроволновые датчики) заполняют объем до быть защищены энергетическим паттерном и распознавать нарушения в шаблон, который будет вызван движением чего-либо в пределах зоны обнаружения. Пассивные датчики (такие как инфракрасные датчики) обнаруживают энергию, генерируемую злоумышленник. Некоторые датчики, известные как датчики двойной технологии, используют комбинацию двух разных технологий — обычно один датчик активен и другой пассивный. Если оценка видеонаблюдения или камеры наблюдения установленные видеодатчики движения могут использоваться для обнаружения движения злоумышленника в пределах области. Поскольку ультразвуковые датчики движения используются редко, они здесь обсуждаться не будет.

Внутренние микроволновые датчики движения обычно содержат передатчик и приемник в том же корпусе (трансивер). Передатчик и приемник может иметь отдельные антенны или использовать общую антенну. Форма передаваемого луча зависит от конфигурации антенны. Диапазон передаваемого луча можно контролировать с помощью регулировки диапазона.

Могут быть сгенерированы различные шаблоны обнаружения. Частота передаваемый сигнал сравнивается с частотой отраженного сигнала спиной от объектов в охраняемой зоне. Если внутри нет движения площадь, передаваемая и принимаемая частоты будут идентичными и никакой тревоги не будет. Движение в области вызовет Доплеровский сдвиг частоты в отраженном сигнале, вызывающий тревогу, если сигнал удовлетворяет критерию тревоги датчика. Энергия микроволн может проходить сквозь стеклянные двери и окна, а также легкие стены или перегородки из фанеры, пластика или ДВП. Ложные тревоги возможны из-за отражения микроволновых сигналов от люди или транспортные средства, перемещающиеся за пределы охраняемой зоны. Сложная микроволновая печь датчики движения могут быть оснащены электронным стробированием по дальности. Эта особенность позволяет датчику игнорировать сигналы, отраженные за регулируемым дальность обнаружения. Для сведения к минимуму нежелательных сигналов тревоги можно использовать стробирование диапазона. от деятельности за пределами охраняемой зоны.

Внутренние микроволновые датчики наиболее эффективны, когда цель обнаруженное движение движется прямо к (а не перпендикулярно) датчик во время проникновения.

Пассивные инфракрасные датчики движения обнаруживают изменение тепловой энергии шаблон, вызванный движущимся злоумышленником, и отправить сигнал тревоги при изменении по энергии удовлетворяет критерию тревоги извещателя. Эти датчики пассивные устройства, которые контролируют энергию, излучаемую окружающей средой.

Инфракрасная энергия должна быть сфокусирована на чувствительном элементе, несколько как объектив фотоаппарата фокусирует свет на пленку. Две техники обычно использовал. В одном методе используется отражающая фокусировка; параболические зеркала фокус энергия. Другой использует оптическую линзу. Предпочтительны линзы Френеля. потому что они не должны быть такими толстыми для коротких фокусных расстояний. Потому что стекло ослабляет инфракрасную энергию, линзы обычно изготавливаются из пластика.

Схема обнаружения датчика определяется расположением линз или отражатели. Узор не сплошной, а состоит из ряда лучей или пальцев, по одному на каждый сегмент зеркала или линзы. Многочисленные обнаружения шаблоны доступны. Пассивный инфракрасный датчик не имеет регулировка диапазона. Диапазон можно немного отрегулировать, манипулируя положение датчика. Тщательный выбор подходящего обнаружения шаблон имеет решающее значение для правильной работы датчика.

Большинство производителей используют двухэлементный датчик, чтобы свести к минимуму ложные сигналы тревоги. вызванные изменениями температуры окружающей среды. Злоумышленник входит в один из пальцы обнаружения создают дисбаланс между двумя половинами, вызывая состояние тревоги. Четырехэлементные датчики, которые объединяют и сравнивают два также используются двухэлементные датчики. Активация подсчета импульсов требует, чтобы заданное количество импульсов будет производиться в течение определенного интервала до того, как будет сгенерирован сигнал тревоги.

Пассивные инфракрасные датчики наиболее эффективны, когда цель должна быть обнаружена движется по рисунку пальцев (а не к или от шаблон) во время вторжения.

Чтобы свести к минимуму количество ложных срабатываний, датчики с двойной технологией сочетают в себе два разных технологии в одном корпусе. В идеале каждый из двух датчиков имеет высокий вероятность обнаружения и не реагирует на распространенные источники ложных будильники. Доступные датчики с двойной технологией сочетают в себе активный ультразвуковой или микроволновый датчик с пассивным инфракрасным датчиком. Тревоги от каждого датчики объединены в логическую конфигурацию «и». Около одновременные сигналы тревоги от обоих датчиков необходимы для подачи действительного сигнала тревоги. Хотя датчики с комбинированной технологией имеют более низкий уровень ложных срабатываний, чем отдельные датчики, вероятность обнаружения также несколько снижается.

Видеодатчики движения генерируют тревогу, когда злоумышленник входит в выбранный часть поля зрения видеокамеры. Датчик обрабатывает и сравнивает изменения последовательных изображений в соответствии с предопределенными критериями тревоги.

Существует две категории видеодетекторов движения — аналоговые и цифровой. Аналоговые извещатели генерируют сигнал тревоги в ответ на изменения в контраст изображения. Цифровые устройства преобразуют выбранные части аналоговый видеосигнал в цифровые данные, которые сравниваются с данными, преобразованными ранее; если различия превышают заданные пределы, генерируется аварийный сигнал.

Процессор сигналов обычно предоставляет регулируемое окно, которое может располагаться в любом месте видеоизображения. Горизонтальное и вертикальное Размер окна, положение окна и чувствительность окна можно регулировать. Более сложные устройства имеют несколько регулируемых окон, которые могут иметь индивидуальный размер и расположение. Например, в сцене, содержащей шесть дверных проемов, ведущих в длинный коридор, датчик с двумя регулируемыми окна могут быть настроены на наблюдение только за двумя важными дверными проемами.

Некоторые системы видеосенсоров движения генерируют «дорожку», наложенную линия, показывающая путь, по которому шел нарушитель, вошедший в поле зрения.

Датчики движения для обнаружения присутствия и вторжения

Аннотация: Датчики движения можно использовать для управления освещением или автоматизации работы других подключенных устройств. Тремя наиболее распространенными типами датчиков движения, используемых для обнаружения присутствия и вторжения, являются пассивные инфракрасные (PIR), микроволновые и ультразвуковые датчики.

Датчик движения — это устройство, которое обнаруживает физическое движение или присутствие людей в окружающей среде. Он предназначен для захвата кинетики или присутствия интересующих объектов и преобразования обнаруженных изменений в управляющие сигналы, которые можно использовать для автоматизации работы других подключенных устройств. С растущими ожиданиями в отношении безопасности, безопасности и эффективности освещение с управлением движением набирает обороты. Адаптивные средства управления, основанные на обнаружении движения и датчике присутствия, широко используются для управления отдельными светильниками или сетевыми системами внутреннего освещения жилых помещений, коммерческих зданий и промышленных объектов, а также наружного освещения периметров зданий, парковок, дорожек, дорожек и проездов. .

Обнаружение присутствия

Датчики движения часто используются для контроля присутствия людей в контролируемой зоне и передачи этой информации контроллеру освещения, который затем решает, включить ли свет или приглушить свет и насколько. Цель проектирования освещения состоит в том, чтобы обеспечить нужное количество света там и тогда, где и когда это необходимо, с соответствующим качеством освещения и минимальной удельной мощностью. Освещение должно соответствовать постоянно меняющимся энергетическим нормам, создавая при этом оптимальные визуальные условия для обеспечения удовлетворенности жильцов. Энергоэффективность является особенно приоритетной задачей в коммерческих зданиях, промышленном и наружном освещении из-за длительных часов работы и относительно высокой потребляемой мощности. Освещение составляет около 15% — 20% от общего потребления энергии в коммерческих зданиях и промышленных объектах. Освещение проезжей части, улиц и территорий отнимает ресурсы. Управление энергопотреблением с помощью элементов управления, основанных на занятости, может обеспечить значительную экономию за счет выключения или приглушения света в часы с низким трафиком. Датчики присутствия полезны не только для обеспечения гибкого графика работы, но и для обеспечения зонального контроля в зонах с нерегулярным режимом использования.

Датчики движения можно запрограммировать как датчики отсутствия людей, которые автоматически отключаются при отсутствии людей. В отличие от датчиков присутствия, которые автоматически включают свет при обнаружении присутствия человека, датчики отсутствия запрограммированы не включать свет и требуют включения света вручную при обнаружении присутствия человека. Функция ручного включения датчиков присутствия предотвращает ложное срабатывание и, таким образом, потенциально может обеспечить большую экономию энергии, чем датчики присутствия. Многие энергетические программы, такие как Раздел 24 Калифорнийской энергетической комиссии, предлагают контрольные кредиты за обнаружение отсутствия.

Обнаружение вторжений

Охранное освещение устанавливается для создания ощущения безопасности и облегчения использования или эффективности других устройств безопасности, таких как камеры видеонаблюдения и интерактивные системы сигнализации. Системы освещения часто работают в унисон с системами обнаружения вторжений, чтобы создать эффективные зоны защиты и помочь в обнаружении и сдерживании злоумышленников. Датчики движения обычно используются для управления охранным освещением и активации других устройств безопасности системы обнаружения вторжений. Добавление триггеров движения к охранным фонарям превращает освещение в активный элемент безопасности, который может создавать более психологически сдерживающий эффект, одновременно облегчая использование или эффективность других устройств безопасности. Благодаря функциям обнаружения движения системы обнаружения вторжений могут быть автоматизированы для запуска записи видео, звукового сигнала тревоги и/или отправки предупреждения.

Типы датчиков движения

Датчики движения можно разделить на пассивные и активные. Пассивный датчик не посылает активно сигналы, но обнаруживает некоторый тип энергии, излучаемой интересующим объектом, или ощущает изменение некоторого естественного энергетического поля, которое происходит, когда цель входит в его поле. Активный датчик передает свою собственную энергию и обнаруживает изменение отраженной энергии, вызванное присутствием или движением интересующего объекта. Активные датчики, как правило, менее подвержены влиянию условий окружающей среды и вызывают меньше ложных сигналов тревоги (ложных срабатываний), чем пассивные датчики, поскольку они передают сигналы, предназначенные для совместимости с этими условиями. Пассивные датчики обычно потребляют очень мало энергии, поскольку они не передают энергию. Низкое энергопотребление делает пассивные датчики идеальными для детекторов движения с батарейным питанием. Пассивные датчики обычно требуют беспрепятственной прямой видимости (LOS) между датчиком и любой обнаруживаемой целью, тогда как некоторые типы активных датчиков присутствия передают энергию, способную проникать через физические барьеры, такие как стены, пластик и стекло. Датчики LOS обычно представляют собой видимые датчики, которые находятся в поле зрения злоумышленника. Датчики без прямой видимости могут быть спроектированы как скрытые датчики, которые могут быть эстетически спроектированы за корпусом, изготовленным из материалов, не препятствующих прохождению сигналов.

Тремя наиболее распространенными типами датчиков движения, используемых для обнаружения присутствия и вторжения, являются пассивные инфракрасные (PIR), микроволновые и ультразвуковые датчики, но также используются и другие типы, такие как датчики с двойной технологией. Они классифицируются как объемные датчики, которые обнаруживают движение в объеме пространства.

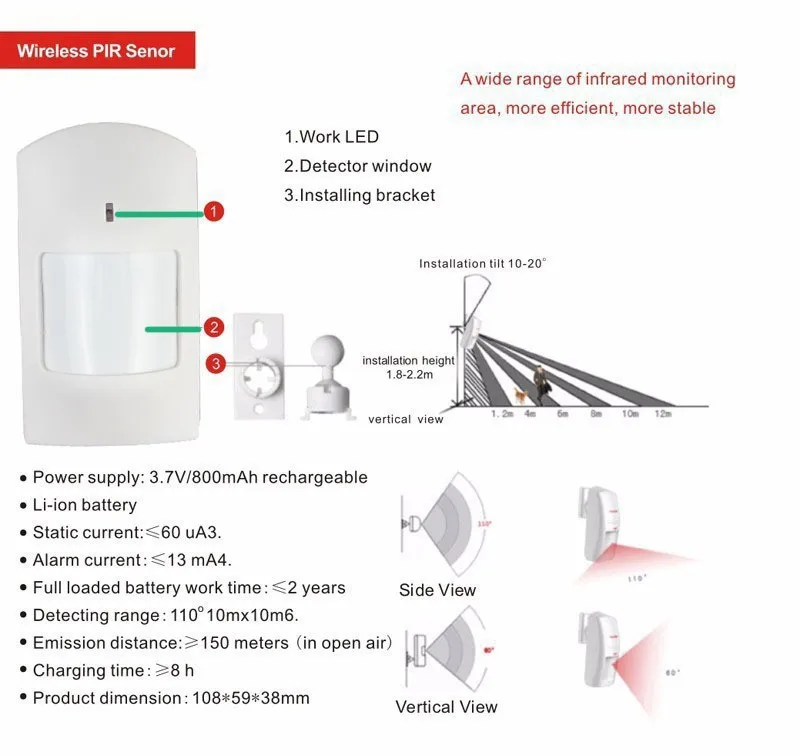

Пассивные инфракрасные датчики (PIR)

PIR-датчик обнаруживает изменения в количестве инфракрасного излучения, создаваемого движением источника тепла, например человеческого тела. Датчики PIR реагируют на электромагнитное излучение в диапазоне длин волн от 7 до 14 нм. Пироэлектрический материал, используемый в датчике PIR, определяет тепло, излучаемое источником тепла, относительно температуры окружающей среды и генерирует электрический заряд. Когда изменения в зоне обнаружения превышают установленный порог, схема управления запускает сигнал, который включает свет или активирует сигнализацию.

Пироэлектрические детекторы обычно доступны в версиях с двумя или четырьмя элементами. Небольшое механическое воздействие любой внешней силы или любое изменение фоновой температуры может привести к тому, что сверхчувствительный пироэлектрический элемент будет генерировать заряд, неотличимый от заряда, вызванного инфракрасным излучением. Это может повлиять на работу и точность одноэлементных датчиков. Двухэлементные и четырехэлементные датчики PIR обладают присущей им невосприимчивостью к неточностям, характерным для одноэлементных датчиков. Элементы подключены к электронной схеме таким образом, чтобы создавать положительный дифференциал только тогда, когда имеет место переменное тепловое излучение из-за движения источника тепла. Положительный дифференциал представляет собой разницу между двумя сигналами, полученными от каждого пироэлектрического элемента. Напряжение, генерируемое каждым пироэлементом при воздействии паразитного тепла или внешней силы, одинаково, и этот сигнал будет аннулирован на входе схемы.

Пироэлектрические модули обычно встроены в корпус с пластиковым окном, пропускающим инфракрасное излучение. Само окно может представлять собой формованную пластиковую линзу Френеля, которая направляет энергию на датчик, одновременно выступая в качестве фильтра для ограничения длин волн до 7-14 нм и защищая датчик от загрязнителей окружающей среды. Сегменты линзы Френеля создают четкие радиальные зоны обнаружения, которые расширяют поле зрения маленьких сенсорных элементов. Конструкция объектива определяет общий угол обнаружения и площадь обзора. Следует соблюдать осторожность, так как граненая линза может создавать большие промежутки (мертвые зоны) между сегментами, когда датчик рассчитан на очень широкое поле зрения.

PIR-датчики являются наиболее часто используемыми объемными датчиками для обнаружения основных движений, таких как присутствие людей или злоумышленников, входящих и выходящих из помещения. Они маленькие, недорогие, маломощные и доступны в нескольких вариантах для легко настраиваемого шаблона обнаружения. Максимальное расстояние обнаружения ИК-датчиков составляет от 4 до 12 м в зависимости от размера цели. Изменения в инфракрасной сигнатуре источника тепла наиболее заметны, когда движение происходит сбоку от датчика. Датчики PIR обнаруживают только движение и не так эффективны для малоподвижных объектов. Чувствительность уменьшается пропорционально расстоянию между датчиком и объектом.

PIR-датчики предназначены только для использования в пределах прямой видимости и не могут видеть сквозь препятствия, такие как перегородки. Высокие температуры окружающей среды могут представлять проблему для ИК-датчиков движения, поскольку для работы ИК-датчика требуется, чтобы интересующий объект имел температурный профиль, заметно отличающийся от его фона. Поэтому датчик следует размещать вдали от других источников тепла, таких как обогреватели, вентиляционные отверстия HVAC и солнечный свет.

Микроволновые датчики

Микроволновые датчики обнаруживают присутствие и движение на основе доплеровского сдвига частоты между передаваемым и принимаемым сигналом. Активный объемный датчик излучает электромагнитные волны с частотами, которые чаще встречаются в радиолокационных системах, и отражается от объекта, находящегося в поле зрения датчика. Доплеровская частота представляет собой разницу между частотой сигнала, исходящего от радара, и частотой отраженного сигнала. Микроволновые системы доступны в двух основных конфигурациях: моностатической и бистатической. Моностатический микроволновый датчик использует одну антенну (приемопередатчик) для передачи и приема сигналов. Бистатический микроволновый датчик состоит из антенны передатчика и антенны приемника, каждая из которых расположена на обоих концах сектора периметра, образуя систему прямой видимости.

Микроволновые датчики, предназначенные для управления системами освещения или камерами безопасности, обычно относятся к моностатическому типу и обычно работают в радиочастотном диапазоне Х-диапазона (от 7 до 11 гигагерц). Моностатические микроволновые датчики являются объемными датчиками и имеют большую диаграмму обнаружения, которая колеблется от 9 до 50 метров в зависимости от радиолокационной сигнатуры объекта. Микроволновые датчики могут быть установлены друг на друга для увеличения высоты зоны обнаружения, тем самым расширяя возможности обнаружения. Поскольку микроволновые датчики работают в высокочастотном спектре, они хорошо работают в большинстве условий окружающей среды. На их точность не влияет движение воздуха, изменения температуры или влажности. Высокочастотные волны проходят через стандартные стены, стекло, пластик, гипсокартон и дерево, что открывает новые возможности для применения этих датчиков.

Как правило, микроволновые датчики обеспечивают гораздо больший охват, чувствительность и устойчивость, чем датчики PIR. Они идеально подходят для больших пространств, открытых площадок и приложений, требующих, чтобы детекторы были невосприимчивы к помехам окружающей среды. Тем не менее, в некоторых приложениях требуется тщательное рассмотрение местоположения, поскольку сигналы с высокой проникающей способностью могут вызвать срабатывание ложных тревог из-за движения рядом с зоной обнаружения, но за ее пределами. Мешающие тревоги также могут быть вызваны помехами между соседними микроволновыми датчиками, когда они работают на одной частоте. К счастью, есть продукты, которые позволяют пользователям выбирать из нескольких разных частот. Еще одним недостатком микроволновых детекторов является то, что они не могут отличить живого человека от других движущихся объектов.

Ультразвуковые датчики

Ультразвуковые датчики используют принцип Доплера для обнаружения движения. Они излучают звуковые волны на частотах выше диапазона слышимости людей и животных. Любой движущийся объект в зоне его обнаружения изменит частоту звуковых волн. Ультразвуковые датчики хорошо обнаруживают незначительные движения, такие как движения рук, на расстоянии до 9 метров. Они могут обнаруживать движения вне пределов прямой видимости, например движения вокруг перегородок. Ультразвуковые датчики заполняют пространство сигналом и не оставляют пробелов в зоне действия. Они имеют большую зону покрытия, чем датчики PIR, и лучше всего подходят для ограниченных пространств, таких как офисы, конференц-залы, ванные комнаты, комнаты отдыха, складские помещения, зоны со шкафами и стеллажами, а также зоны, требующие охвата на 360 градусов.

Основным недостатком этих датчиков является то, что они склонны к ложным сигналам, если они расположены в непосредственной близости от мест с интенсивным воздушным потоком и источниками вибрации воздуха. Кроме того, ультразвуковые частоты, используемые в датчиках, могут мешать работе слуховых аппаратов и других ультразвуковых датчиков. Поскольку ультразвуковые датчики непрерывно излучают звуковые волны и прислушиваются к изменению частоты отраженного звука, им требуется больше энергии. Таким образом, ультразвуковые датчики доступны только в виде проводных систем.

Сенсоры с двойной технологией

Сенсоры с двойной технологией сочетают в себе два различных типа сенсоров в одном блоке для снижения уровня ложных или ложных срабатываний. Датчик с двойной технологией чаще всего предназначен для достижения абсолютного подтверждения тревоги путем электронного соединения двух датчиков с использованием логической функции вентиля «И». Действительный триггер будет сгенерирован только тогда, когда обе технологии обнаружат событие в течение заданного интервала.
