Кернер – это слесарный инструмент, по форме похожий на металлический стержень, одна сторона которого заострена, а другая подготовлена к нанесению по ней ударов молотка.
Этот инструмент также называют керно, его предназначением является создание лунок, позволяющих сделать дальнейшее сверление материала максимально удобным.
Такое углубление предотвращает внезапное соскальзывание сверла, и гарантирует, что отверстие будет создано в нужном месте.
Содержание статьи
Как уже упоминалось выше, прибор изготавливается в виде цилиндрического стержня.
Одна сторона подготавливается к нанесению ударов молотком, она называется бойком или затыльником, другая затачивается в форме конуса, причем угол заточки равен 120 градусам.
Работа ручным кернером осуществляется простым способом: острой стороной прибор устанавливается на месте, где в будущем планируется произвести сверление, а затем по противоположной стороне устройства наносится удар молотком.
Процедура требует некоторых физических усилий и времени, поэтому современные кернеры делают механическими или автоматическими.

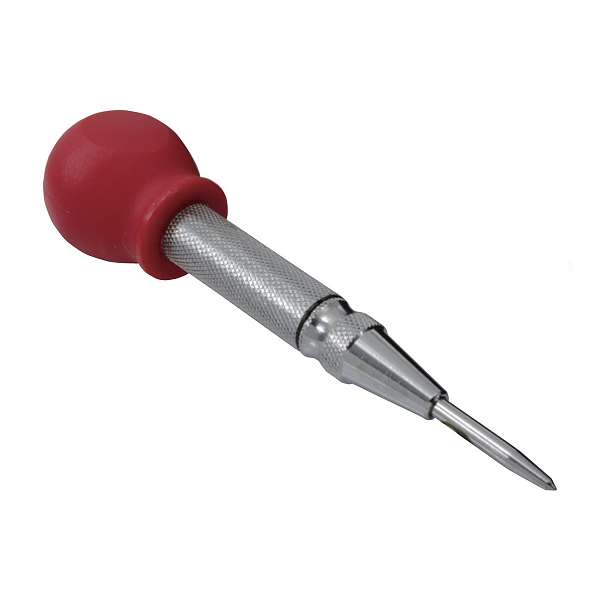

Устройство механического инструмента основано на плотном сжатии встроенной внутрь пружины и последующего ее освобождения.
Воздействие на затыльник осуществляется за счет взводно-спускового механизма.
При этом молоток для нанесения кернов не требуется.
В электрическом автоматическом приборе работа запускается за счет действия электрической цепи, встроенной внутрь кернера.
При этом процесс занимает мало времени и за одну минуту мастер способен сделать минимум 50 лунок.
Любой вид кернеров изготавливается из надежной инструментальной стали, частично закаленной, но большая его часть остается незакаленной.
Такое сочетание материалов позволяет инструменту оставаться надежным и безопасным, минимизировать усилия, требуемые для того, чтобы сделать достаточно глубокий керн.
Для большей устойчивости некоторые устройства покрываются также никелем.
Обычно длина кернера составляет 14 см – инструмент достаточно компактный, поэтому работать им даже в ручном режиме бывает удобно.
Но в магазинах можно найти виды с длиной стержня в 10, 12, 15 и даже 18,5 см. Каждый мастер выбирает подходящий для своей руки размер.
Вес зависит от принципа работы устройства, его размера и материала изготовления, но это в любом случае один из самых легких слесарных инструментов.
Виды керно различаются по принципу действия и основному предназначению.
В арсенале слесарей можно встретить такие виды как:
Предназначен для работы с металлом, кафельной плиткой, другими видами полированной или гладкой поверхности.
Отличается от классического варианта тем, что позволяет делать лунки на заранее выставленном расстоянии.
Используется для кернения поверхностей, по форме напоминающих шар.
Название говорит само за себя, инструмент можно регулировать.
Позволяет производить работы одной рукой и без использования молотка, при этом глубина лунок всегда одинакова.
Такой прибор идеален для работы с хрупкими, мягкими материалами.
Отличается от механического вида только тем, что содержит внутри себя соленоид, который втягивает в себя подпружинный ударник, за счет чего и осуществляется удар по материалу.
Автоматическое устройство является самым удобным в применении, поскольку не требует затрат физических усилий.
Применяется для работы с самыми разными материалами: от пластмассы до меди, бронзы и других видов цветных металлов.
Для профессионального использования обычно приобретаются и автоматический и классический прибор, в домашнем же обиходе, когда применение кернера требуется крайне редко, можно обойтись самоделкой.
Выбирая керно нужно помнить несколько важных моментов об этом виде приборов.
Во-первых, совершенно не имеет значения какая форма сечения у стержня инструмента.
Гораздо важнее обратить внимание на другие его характеристики.
Во-вторых, покупать прибор следует ориентируясь на диаметр и вид сверла совместно с которым он будет использоваться.
В-третьих, если планируется использовать кернер при работе с мягкими металлами, лучше выбрать такой, в котором угол заточки меньше и наоборот.
Как и любой другой профессиональный инструмент, все виды кернера требуют соблюдения определенных правил работы с ним.
Только в этом случае можно гарантировать получение наилучшего результата и безопасную эксплуатацию.
Хотя существуют способы переделки неправильного кернения, они потребуют больше навыков, чем первоначальное набитие лунок.
Для того чтобы правильно выполнить процедуру работы с любым видом кернера требуется:
1. На материал, на котором требуется сделать лунки, наносится разметка.
2. Ударная часть кернера совмещается с пересечением линии разметки.
3. После этого прибор устанавливается строго перпендикулярно материалу.
4. В зависимости от вида устройства наносится ударное воздействие (молотком, с помощью спускового механизма или другим доступным способом).
При четком соблюдении каждого шага результат кернения будет точным, а лунка – правильной формы, что позволит в дальнейшем просверлить ровное отверстие.
Чтобы выбрать наиболее подходящий вид устройства для себя нужно руководствоваться двумя факторами: собственными финансовыми возможностями, целью приобретения прибора.
К самому дешевому виду относится обычный слесарный кернер, которого будет достаточно, если планируется использовать его в редких случаях.
Самым дорогим видом является электрический автоматический кернер.
Его, а также механизированные виды, приобретают профессиональные слесари для ежедневной работы.
Сделать самый простой вид инструмента можно самостоятельно, взяв за основу шестигранник.
При этом его ударная часть обтачивается, а кончик затачивается бод определенный уголь, после чего производится закаливание инструмента с обеих сторон.
Для закаливания подойдет обычная газовая плита.
Металл требуется раскалить до ярко-розового цвета, а затем на несколько секунд поместить в воду, вытащить, и сразу опустить вновь, но удерживая инструмент в воде немного дольше.
Такой простой вид прибора вполне подойдет для домашнего ремонта, а его изготовление займет не более часа.
Самые известные производители профессиональных и полупрофессиональных инструментов предлагают приобрести кернер именно у них.
Высшие строчки рейтинга занимают:
• фирма HAUPA, чей керно называется удобным для рук и изготовленным из высококачественной ударопрочной стали;
• фирма RENNSTEIG – единственным недостатком считается завышенная цена;
• фирма ТОРЕХ – традиционно производящая крепкие инструменты.
• фирма KRAFTOOL – производит высококачественную продукцию.
Выбирая кернер известного производителя можно гарантировать долгую его службу и безопасность в использовании.
| В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. |
У этого термина существуют и другие значения, см. Керн.
Кернер
Ке́рнер, керн (нем.
Körner) — ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла и иной визуальной разметки. Представляет собой стержень круглого сечения, один конец которого (рабочая часть) заточен на конус с углом при вершине 100°-120°. Кернение производится ударами молотка по противоположной части кернера — затыльнику. Использование кернера позволяет избежать проскальзывания сверла по материалу и помогает добиться большей точности расположения отверстий.
Кернер имеет цилиндрическую форму, в начале боёк, в конце заострённый конус, средняя часть инструмента как правило имеет по́лосы, насечки или накатку для лучшего удерживания в руках. Для получения метки в месте будущего сверления необходимо установить кернер острой стороной в требуемой точке и произвести удар молотком по противоположному концу инструмента.
Кернер можно отнести к группе слесарных инструментов, так как ямки для сверления обычно делаются на металле, кафеле, полированной или любой другой гладкой поверхности.
Инструмент является ударно-режущим. Кернеры выполняются из твёрдых инструментальных сталей.
Называть этот инструмент «керно́» считается неправильным.
Помимо ручных кернеров, существуют так же автоматические кернеры-«самострелы» с взводно-спусковым и пружинным механизмом. Этот инструмент содержит внутри пружинный механизм, приводящий в движение боёк. Преимущество такой модификации в том, что, во-первых, он позволяет осущствлять разметку одной рукой, без применения ударных инструментов, во-вторых, усилие удара такого кернера можно регулировать, что может оказаться существенным при работе с мягкими или хрупкими материалами или ответствеными деталями, требующими повышенной точности обработки; отметки на детали, полученные с помощью автоматического кернера, имеют одинаковую глубину. В-третьих, использование автоматического кернера позволяет повысить скорость разметки.
Электрический кернер содержит соленоид, втягиванием сердечника в который и создаётся ударное усилие на боёк.
Порой применяются кернеры со специальными оправками, позволяющими быстро формировать отметки на заданных расстояниях от края детали либо находить место с какими-либо специфическими особенностями (например, кернер-центроискатель для нанесения метки в торце цилиндрической заготовки или в вершине шара — для этого кернер снабжается направляющими в виде конуса или треноги).
Пробойник — это устройство, используемое для проделывания углублений или отверстий в твердой поверхности. Как правило, они состоят из твердого металлического стержня с большим плоским «обухом» на одном конце и узким наконечником на другом. При использовании широкий конец стержня ударяют молотком или молотком, а более узкий конец направляют на целевую поверхность.
Это приводит к тому, что тупая сила удара передается вниз по корпусу стержня и более сильно концентрируется в небольшой области. Обычно столяры наносят удар молотком с шариковым бойком.
В технической мастерской вам потребуются различные пуансоны для постоянной маркировки детали после того, как вы закончили маркировку ее линиями с помощью разметчика или рейсмуса, поскольку линии, нанесенные разметчиком, могут быть повреждены. Многочисленные разновидности штампов использовались на рабочих местах во многих отраслях промышленности в течение очень долгого времени. Пробойник часто представляет собой жесткий металлический стержень с тупым концом и острым наконечником на одном конце.
Пробойники часто классифицируют по конструкции наконечников. Пробойник, который можно использовать для маркировки металла с помощью эталонов, является наиболее часто используемым инструментом среди них. Это позволяет напрямую перенести размеры с бумажной выкройки на металл. Вы должны идеально выровнять бумажную выкройку на металле и положить ее туда, чтобы это сделать.
Итак, в этой статье вы узнаете о различных типах ударов и о том, как их использовать.
Read more: Understanding Filing tools
Contents
Типы сверлильных станков
Пожалуйста, включите JavaScript
Типы сверлильных станков
The followings are the types of punch tools that can be found in engineering workshops:
Эти типы пробойников также уникальны.
Они изготовлены из высокоуглеродистой стали, которая была закалена или сплющена. Для этого удара молоток не требуется. К корпусу первичного пуансона крепится пружина. Пружина удерживается на месте головкой рычага. Когда необходимо сделать разметку, головка рычага нажимается. Давление приведет к сжатию основного пуансона, в результате чего маркировка будет завершена. Удар удара можно уменьшить или контролировать с помощью головки рычага. Его главный пуансон наклонен либо под углом 60°, либо под углом 9°.угол 0°.
Подробнее: Различные типы отверток и их применение
Как следует из названия, эти типы перфораторов имеют форму маленького колокола. Размер колокола определяется его окружностью. Он используется для определения точного центра круговых проектов и их мягкой маркировки. С помощью пружины в этом периметре закрепляется пуансон, сравнимый с кернером. Когда по его голове ударяют молотком, чтобы активировать его, пружина удара заставляет его подниматься самостоятельно.
Для определения центра точки используются кернерные инструменты. При сверлении отверстий он обычно используется для обозначения центра отверстия. Если упражнение не начинается в перерыве, оно, скорее всего, будет «бродить». Центровочный пуансон создает углубление достаточно большого размера, чтобы «направлять» наконечник сверла. Наконечник кернера имеет угол от 60 до 90 градусов. Пилотное отверстие обычно должно быть просверлено до сверления большего отверстия, когда сверло шире, чем углубление, сделанное кернером.
Подробнее: Набор инструментов для механики
Эти типы пуансонов сбивают с толку, потому что они не используются так, как обычно используются пуансоны. Перед установкой крепежа отверстия под болты или заклепки выравниваются с помощью пробойника, пробойника или пробойника. Молоток наносит удары по большому концу конического стержня, образующего пробойник. Полусовмещенные отверстия под болты двух разных компонентов вставляются в длинный конец пробойника, который затем вбивается в отверстие.
Конус вынуждает две части выровняться по мере того, как застежка вдавливается, что упрощает вставку. В отличие от большинства пробойников, на кончик или конец пробойника никогда не следует воздействовать силой.
Приводной пуансон используется для удаления сломанных заклепок, болтов или штифтов, застрявших или изношенных в отверстии. У него плоская поверхность, а не заостренные концы. А поскольку стороны этого пуансона сужаются к лицу, в некоторых ситуациях может потребоваться использовать пуансон с прямым хвостовиком.
Подробнее: Типы гаечных ключей и их применение
На металлах и некоторых других материалах, включая кожу, с помощью пуансонов с декоративными мотивами наносились узоры и изображения. Пуантиль — это техника, используемая в переплетном деле, изготовлении доспехов и ювелирном деле. Большая часть рисунка на печатных формах для резки металла наносилась пуансонным методом эстампа.
Подробнее: Различные типы ключей и их функции
Полый пуансон представляет собой особый вид полого пуансона из закаленной стали.
Он может проколоть ткань, картон и металл. Он доступен в различных размерах и наборах. Так как они полые, металл, который ими режется, выпадает через канавки, которые были прорезаны в их боку. В результате мы можем быстро создать большое количество отверстий, которые хорошо видны.
Подробнее: Различные типы зажимов и их функции
Штампы с буквами имеют форму пуансона в форме перевернутого изображения, что делает конечный результат сразу читаемым, даже если его можно изготовить в виде позитивного изображения. Другим термином для этого является числовой или буквенный штамп. Эти виды пуансонов используются для переноса буквы или цифры на заготовку. Это необходимо для того, чтобы готовое изделие было читабельно при окрашивании или создании форм.
Подобно кернеру, пуансон с проколом используется для разметки. Его кончик более заострен, создавая более узкую и глубокую выемку. Его также называют точечным ударом.
Затем можно использовать кернер, чтобы расширить углубление перед сверлением. Наконечник укола составляет 60 градусов (угол зависит от того, какой тип укола используется).
Эти типы пробойников отличаются от других пробойников несколькими способами. Он длиннее большинства по длине. Вместо того, чтобы быть заостренными, они параллельны по форме. Он используется для штифтов, которые плотно прилегают. Другие пробойники не могут полностью вывернуть заклепки и штифты из отверстия, пока они этого не сделают, но пробойники могут.
Пуансон для переноса — это тип пуансона с фиксированным внешним диаметром, который не сужается и проходит по всей длине пуансона (часто входит в набор индексов) (за исключением наконечника).
они используются для идеального переноса центра существующего отверстия на другую поверхность при ударе и точно соответствуют допускам существующего отверстия. Например, его можно использовать для точной фиксации расположения резьбовых отверстий (полученных путем сверления и нарезания резьбы), чтобы прикрепить объект к поверхности или дублировать шаблоны отверстий в детали.
В кузнечном деле и при работе с листовым металлом иногда требуется просверливание отверстий цельными пробойниками. Они используются по-разному в зависимости от задачи. Цельнолитые виды штамповочного инструмента изготавливаются из закаленной и отпущенной высокоуглеродистой стали. Крайне важно использовать холодную воду для охлаждения предметов после их использования в жарких условиях. Они используются в черновой работе, так как отверстия, сделанные сплошным пуансоном, иногда бывают неточными и грязными.
Подробнее: Различные типы инструментов для обработки листового металла
Выколотка для цилиндрических штифтов удерживает на месте периметр цилиндрического штифта с небольшим выступом в центре кончика штифта.
Эти типы пуансонов используются для забивания цилиндрических штифтов и имеют слегка закругленный кончик. Пуансоны на весну тоже популярны. При использовании пробойника для цилиндрических штифтов убедитесь, что ось хвостовика параллельна оси цилиндрического штифта. Не закрывайте пробойник для цилиндрических штифтов только с одной стороны. Стержень дырокола согнется, если ударить его по макушке.
Джеб, кросс, хук и апперкот — четыре основных удара, используемых в боксе.
В машиностроительных мастерских часто используют различные штампы. Пробивка по центру, проколка, пробивка штифтом и пробивка пробойника — вот несколько примеров основных типов.
Пробойник — это устройство, используемое для проделывания углублений или отверстий в твердой поверхности. Как правило, они состоят из твердого металлического стержня с большим плоским «обухом» на одном конце и узким наконечником на другом.
Эти четыре (4) типа ударов руками:
Наиболее широко используемым из них является пробойник , который можно использовать для маркировки металла с помощью эталонов. Таким образом, пропорции бумажной выкройки можно легко перенести на металл. Для этого необходимо нанести бумажную выкройку на металл с точным совмещением.
Точечные пуансоны похожи на кернеры, но имеют более острую точку, которая была заточена под углом 60 градусов путем вращения, удерживая ее по касательной к шлифовальному станку (т. е. аналогично разметчику).
После ослабления с помощью конусного пуансона штифты вбиваются или удаляются с помощью пуансона. Пробойники для штифтов предназначены для удаления натянутых или сплошных штифтов и имеют длинную головку того же диаметра, что и наконечник.
Ключи и замороженные штифты оттаивают с помощью пробойников. Этот товар прослужит вам долгие годы, потому что изготовлен из высококачественных материалов.
Параллельные пробойники с коротким вылетом. Металлические штифты вынимаются из отверстия с помощью пробойника. Сначала используйте пробойник, чтобы ослабить металлический штифт, а затем пробойник, чтобы полностью удалить его из отверстия.
Пробивные инструменты — отличный инструмент для любой мастерской, включая деревообрабатывающую и металлообрабатывающую. Они используются после разметки или нанесения линий на поверхность заготовки. Это все, что касается этой статьи, в которой обсуждаются различные типы перфораторов. Надеюсь, вы многому научитесь из прочитанного, если да, поделитесь с другими учениками. Спасибо за чтение, увидимся.
26 мая 2020 г.
Различные отрасли промышленности уже давно используют в своей работе различные виды штампов. Пуансоны обычно изготавливаются из твердого металлического стержня с заостренным концом на одном конце и затупленным концом на другом. Они часто используются в сочетании с другими инструментами, такими как молоток и долото, для резки и придания формы блокам материалов. Некоторые типы этого инструмента также можно использовать для сверления, рисования кругов, пробивки отверстий, удаления поврежденных заклепок, болтов или штифтов и переноса расположения отверстий в шаблонах.
Пробойники обычно группируются в соответствии с формой их наконечников. Мастерские часто оптимизируют различные типы пуансонов для их конкретных функций и использования. Если вы ищете определенный тип дырокола для своей работы, то вот некоторые типы дыроколов и их предполагаемое использование.
Пробойник
Пробойник, пожалуй, самый распространенный тип ударов на сегодняшний день.
Профессионалы используют этот пуансон для переноса размеров с бумажной выкройки непосредственно на металл и используют их в качестве контрольных меток для резки и изготовления. Перенос размеров обычно производится путем размещения бумажной выкройки непосредственно на металле и точного ориентирования. Слегка постукивая по перфоратору небольшим молоточком, рисунок с бумаги теперь обводится на металле, создавая небольшие углубления на металле.
Центровочный пуансон
В то время как пуансон уже может наносить адекватные метки для металлов, для некоторых металлоконструкций потребуются углубления большего размера. С помощью кернера он может делать углубления и метки в металле, которые достаточно велики для сверления. Центровочные пробойники обычно тяжелее, чем пробойники, и имеют заточенный под углом 60º острие. Просто будьте осторожны при ударе кернером по центру, так как чрезмерное усилие может создать ненужные выступы и ямочки вокруг созданной маркировки.
Пробойник
Если вы хотите удалить поврежденные заклепки, болты и штифты, застрявшие в отверстиях, используйте пробойник. Вместо заостренных концов приводной пуансон обычно имеет плоскую поверхность. Ширина лицевой стороны этого удара определяет этот тип удара. И хотя боковые стороны этого удара будут сужаться к лицу, в некоторых ситуациях вам потребуется использовать удар с прямым стержнем. Пробойник с прямым хвостовиком более известен как штифт или пробойник.
Пробойник для штифтов
Как упоминалось ранее, пробойник для штифтов имеет прямой стержень, который также можно использовать для удаления болтов или штифтов. Основная цель пробойника — завершить удаление болтов или штифтов из отверстия, которое уже ослаблено пробойником. Пробойники могут полностью выбивать заклепки и штифты из отверстия до тех пор, пока они не будут выброшены из отверстия, чего нельзя сделать с помощью пробойников. Извлечение болтов или штифтов из отверстий должно производиться только с помощью забивных и штифтовых пробойников.
