Разъём над разъёмом OBD (перед кик-панелью водителя):
Управление центральным замком – зелёный/тёмно-зелёный.
Открыть – масса через сопротивление 60 Ом (приблизительно), закрыть – масса через сопротивление 1400 Ом (приблизительно)
концевики дверей (отрицательные) – фиолетовый/белый, фиолетовый/чёрный, фиолетовый/серый, фиолетовый/жёлтый
концевик багажника (отрицательный) – фиолетовый/оранжевый
Всем концевикам, в том числе и багажника, делал разрыв через диоды. В итоге, всего 10 диодов для концевиков.
В пороге водителя:
габариты (+) – белый/фиолетовый
тормоз (+) – зелёный/белый
Замок зажигания:
+ 12 В – красный/коричневый

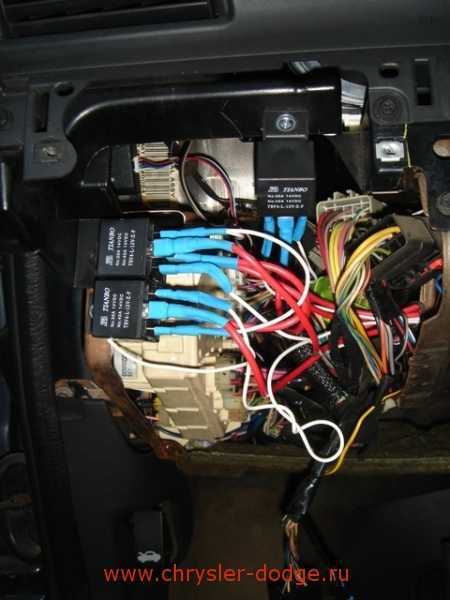

Ставил Starline B9.
1 – синий с силового разъёма автосигнализации Starline B9
2 – толстый чёрный/жёлтый с силового разъёма автосигнализации Starline B9
Обходчик иммобилайзера использовал BP-20.
Импульс брал с форсунок.
В принципе, не очень сложный автомобиль, если знаешь про заморочку с замком зажигания.
Разъём над разъёмом OBD (перед кик-панелью водителя):
Управление центральным замком – зелёный/тёмно-зелёный. Открыть – масса через сопротивление 100 Ом (приблизительно), закрыть – масса через сопротивление 1000 Ом (приблизительно)
В пороге водителя:
габариты (+) – белый/фиолетовый
тормоз (+) – зелёный/белый

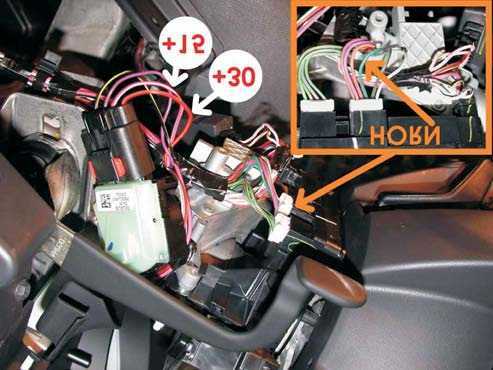

Замок зажигания:
+ 12 В – красный/коричневый (здесь всего 10 Ампер, поэтому для цепей автозапуска для Starline A92 брал плюс с аккумулятора)
зажигание – розовый/белый
стартер – подать массу через сопротивление 660 Ом на фиолетовый/коричневый
зажигание 2 – подать массу через сопротивление 500 Ом на фиолетовый/коричневый по рисунку, изменив номиналы резисторов.
Для обхода сцепления подать массу на жёлтый (переходит в жёлтый/красный) провод концевика сцепления.
Бензонасос – синий/оранжевый в пороге водителя
Концевик капота – фиолетовый/голубой на родном концевике
Импульс с форсунок.
Добавить комментарий
При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.
После этого вы не сможете воспользоваться нашими сайтом и форумом. Давайте уважать друг друга!
org/Article»> Установка автосигнализации на KIA Rio — Точки подключения, расположение и цвета проводовSuzuki Swift 2018: установка автосигнализации
pts розовый и красный. через диоды.
Автор: Андрей 28
Установка автосигнализации на Jeep Grand Cherokee — Точки подключения, расположение и цвета проводов
Добрый день у меня есть один вопрос где найти эти провода в водительской двери?
Автор: Гаврил
Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов
Сам блок комфорта остался, авто видит открытие двери по вод. Концевику
Автор: Stuf74
Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов
Получается авто видит открытие замка вод двери? Сам блок на замки ещё остался получается?
Автор: Iiiket
Установка автосигнализации на Renault Fluence — Точки подключения, расположение и цвета проводов
Минус общий дверей ( что идет в фонарь на потолке) с задежкой, находится в зеленой фишке.
Автор: Алексей Буш
Suzuki Swift 2018: установка автосигнализации
pts розовый и красный.
через диоды.
Автор: Андрей 28
Установка автосигнализации на Jeep Grand Cherokee — Точки подключения, расположение и цвета проводов
Добрый день у меня есть один вопрос где найти эти провода в водительской двери?
Автор: Гаврил
Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов
Сам блок комфорта остался, авто видит открытие двери по вод. Концевику
Автор: Stuf74
Установка автосигнализации на Лада Гранта — Точки подключения, расположение и цвета проводов
Получается авто видит открытие замка вод двери? Сам блок на замки ещё остался получается?
Автор: Iiiket
Установка автосигнализации на Renault Fluence — Точки подключения, расположение и цвета проводов
Минус общий дверей ( что идет в фонарь на потолке) с задежкой, находится в зеленой фишке.
Левая…
Автор: Алексей Буш
ГлавнаяТочки подключения автосигнализацийDodge DODGE CALIBER 2009-2012
| Цепь | Цвет | Расположение | Дополнительно |
| 12 Вольт | Красный (+) | BATTERY | |
| Зажигание | SEE NOTE #1 | ||
| Зажигание 2 | Фиолетовый/Коричневый (-) MUX | Замок зажигания, Черный 5-контактный разъем, PIN 2 | |
| Зажигание 1 | Розовый/Белый (+) | Замок зажигания (Черный, 5-контактный разъем) PIN 3 | |
| Зажигание 2 | Н/Д | ||
| Зажигание 3 | Н/Д | ||
| АСС 1 | SAME WIRE AS Зажигание #2 | ||
| АСС 2 | Н/Д | ||
| Наличие ключа | Н/Д | ||
| Габаритные огни ( — ) | Н/Д | ||
| Габаритные огни ( + ) | Белый/Фиолетовый (+) | Водительская кик панель, Harness to Rear of Vehicle. | |
| ЦЗ Закрытие | LT. Зеленый/DK. Зеленый (-) thru a 330 Ohm Resistor | Водительская кик панельилиINSTRUMENT CLUSTER, (Коричневый, 20-контактный разъем) PIN 18 | |
| ЦЗ Открытие | Use LOCK wire, (-) thru a 100 Ohm Resistor | ||
| LOCK MOTOR WIRE | TAN/DK. Синий (5-wire type) | Водительская кик панельилиINSTRUMENT CLUSTER, (Черный, 10-контактный разъем) PIN 9 | |
| Двери | Фиолетовый/DK. Синий (-) | Водительская кик панельилиINSTRUMENT CLUSTER, (Коричневый, 20-контактный разъем) PIN 3 | |
| Вежливая подсветка | Желтый/Белый (+) | DRIVERS A PILLARилиINSTRUMENT CLUSTER, (Коричневый, 20-контактный разъем) PIN 4 | |
| Открытие багажника | Н/Д | ||
| Раздвижная дверь | Н/Д | ||
| Сигнал | DK. Зеленый/Фиолетовый (-) | На рулевой колонкеилиINSTRUMENT CLUSTER, (Черный, 20-контактный разъем) PIN 10 | |
| Тахометр | Any wire, NOT DK. Синий/LT. Зеленый (AC) | Форсунки | |
| WAIT TO START LIGHT | Н/Д | ||
| Тормоз | DK. Зеленый/Белый (+) | Тормоз SWITCHилиINSTRUMENT CLUSTER, (Коричневый, 20-контактный разъем) PIN 8 | |
| Отключение штатной сигнализации | Только на заводе!! | ||
| ANTI-THEFT | CHRYSLER’S MULTIPLEX Зажигание/ANTI-THEFT SYSTEM, SEE NOTE #1 |
| NOTES |
| NOTE #1: This vehicle Requires a Special INTERFACE BYPASS MODULE due to its MULTIPLEXED Зажигание/ANTI-THEFT SYSTEM, it will Require Part # DB-ALLилиXK09, either Module will Interface with the Зажигание/ANTI-THEFT System, KEYLESS ENTRYиОткрытие багажника with nothing else needed, to order go to the INTERFACE BYPASS MODULE Page on this website. |
