Установка домофона в доме – это решение, которое направлено на то, чтобы увеличить уровень безопасности и защитить жильцов и их имущество от «непрошенных гостей».
Такого рода устройства применяются в качестве пропускных модулей, которые обеспечивают открывание входной двери в дом только с разрешения одного из жильцов.
Современные домофоны отличаются расширенными возможностями в плане того, что с их помощью можно не только вести переговоры с тем, кто хочет войти в дом, а и видеть его на внутреннем мониторе, который подключен к наружной камере домофона.
В том, как подключить домофон самостоятельно в многоквартирном доме, нет ничего сложного, и с этим может разобраться каждый, кто хоть немного владеет навыками электромонтажных работ.
Если же с установкой таких устройств может возникнуть проблема, то лучше обратиться в специализированную компанию, сотрудники которой подберут оптимальный вариант домофона и профессионально установят его.
Для тех, кто все-таки намерен осуществить подключение домофона в квартире своими руками полезной будет информация, представленная ниже.
Домофон представляет собой устройство, с помощью которого организовывается своего рода система доступа в частный или многоквартирный дом. Наличие этого устройства исключит проникновение в квартиру без одобрения ее владельца.
Электронная схема домофона
В последнее время домофонами активно заменяют морально устаревшие кодовые замки.
В состав этих устройств входят следующие элементы:
Рассмотрим по отдельности, как работает каждый из этих узлов:
На сегодня существует несколько типов домофонов, которые применяются для защиты объектов недвижимости от «непрошенных гостей». В зависимости от типа устройства будет отличаться и процесс того, как подключить домофон.
Современные устройства делятся на две категории:
Принцип работы цифрового домофона заключается в том, что при звонке с панели вызова происходит распознавание квартиры, куда он должен направляться по линии связи.
После того, как подключить трубку домофона в квартире, два провода двухпроводной линии связи будут обеспечивать доставку сигнала к требуемому абоненту.
Цифровой домофон
Чтобы произвести сопряжение используются специальные джамперы, посредством которых, с помощью витой пары, сигнал поступает к конкретной домофонной трубке. Преимуществом таких домофонов является то, что к одному контроллеру можно подключать как все квартиры на этаже, так и во всем подъезде.
Схема подключения домофона этого типа более простая, поэтому и пользуется большей популярностью.
Устройства владеют в своем составе координатным модулем, который спряжен с коммутатором, способствующим подачу сигнала к конкретной трубке.
Подключение также осуществляется с помощью двух проводников, одному из которых отвечает номер единиц, а второму номер десяток.
Координатно-матричный домофон
Каждая из квартир имеет свой индивидуальный двухзначный номер, который обрабатывается модулятором и после это, используя коммутатор, уже и осуществляется подключение между конкретным абонентом и гостем.
Процедуру подключения следует разделить на два этапа – на первом из них производится установка оборудования внутри помещения, а на втором – монтаж устройств вне дома, перед входной дверью.
После завершения монтажных работ проводится проверка работоспособности системы и ее настройка перед тем, как ввести ее в эксплуатацию.
Чтобы система домофона могла функционировать, следует обеспечить ее надежное электропитание, которое поддерживается от блока питания постоянного напряжения. Подача электроэнергии к блоку осуществляется от обычной розетки 220 В или от электрощитка.
Подключение домофона к электропитанию
Кроме трубки домофона, от блока питания напряжение подается также к электрическому замку и вызывному устройству.
Далее следует определиться с тем, как подключить трубку домофона в квартире. Наиболее часто ее монтируют возле входной двери, для подключения трубки используется витая пара или двухпроводный кабель.
Если в составе домофона предусмотрен монитор видеонаблюдеия, то осуществляется и его подключение. Для монтажа внутренних элементов и крепления их к стенам используются обычные саморезы с дюбелями.
На этом монтажные работы внутри помещения заканчиваются и далее работы проводятся на улице, перед входной дверью.
Установка вызывной панели домофона
Перед этим предварительно нужно произвести прокладывание кабелей, которые будут подавать питание к электрическому замку, вызывному устройству и видеокамере, а также будут передавать звуковые и видеосигналы между устройствами, размещенными на улице и внутри помещения.
На улице подключение домофона своими руками включает в себя работы по монтажу вызывного устройства со встроенным микрофоном. Обычно его устанавливают возле входной двери, чтобы пришедшему удобно было общаться с владельцем дома или квартиры.
Возле вызывного устройства также производят установку и внешней видеокамеры, которая будет передавать изображение на внутренний монитор домофона.
Следующим шагом является подключение электромеханического или электромагнитного замка и его сопряжение с абонентским модулем домофона.
Установка электро-магнитного замка домофона
Провода, которые подключены к внешним устройствам следует защитить, используя для этого специальные гофры и пластмассовые короба.
После того, как установить домофон в своем доме, никто из сторонних не сможет открыть входную дверь без разрешения на этого владельца дома.
Это довольно эффективный инструмент защиты себя и своего имущества от злоумышленников. Наличие в домофоне системы видеонаблюдения позволит еще и зафиксировать снимок того, кто приходил, когда никого не было дома.
Предложенная выше инструкция подскажет как подключить домофон самостоятельно, видео, которое можно найти в ютубе, еще более упростит реализацию этой задачи.
Если же процедура монтажа домофона окажется сложной, то всегда можно найти квалифицированную помощь у соответствующих организаций, которые специализируются на продаже и установке средств безопасности для жилых объектов.
Подъездные домофоны — приборы с магнитными ключами, электрические замково-переговорные, кнопочные и контролирующие общественный порядок в жилых и общественных помещениях.
Это устройство подключается к электросети дома или к источникам питания работающим автономно. Прибор помогает осуществлять контроль, при котором пользователь может не только идентифицировать гостя по голосу или по видеоизображению, но и открыть дверь, не выходя из квартиры.
Это возможно благодаря расширенным функциям домофона.
Вернуться к оглавлению
Содержание материала
Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов.
Вернуться к оглавлению
Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро.
В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.
Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.
Вернуться к оглавлению
Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.
Различные марки домофоновНе так давно эти конструкции могли обслужить только 6 человек, но прогресс не стоит на месте, и на данный момент можно купить домофоны различных конфигураций, которые могут обслужить более 1000 абонентов, при этом могут сделать доступными десятки входов в подъезд.
Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:
Схема подключения цифрового домофона
Также они подключаются при помощи IP. Это домофоны элитной серии, и они могут работать через вай-фай соединения или через интернет. У этой системы панель вызова может быть с кнопками, с камерой, с внутренним оснащением – трубкой для подъездного домофона или небольшой экран. Управляются эти конструкции с планшета, смартфона, но можно использовать и простую трубку, которую устанавливают рядом с входной дверью в квартиру. Но если хозяин решит подключить трубку, то он лишается возможности использовать видеосвязь. Если видеонаблюдение необходимо, то лучше заказать комплексный монтаж.Вернуться к оглавлению
Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.
Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ. Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.
Вернуться к оглавлению
Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.
Так выглядит домофон МетакомУстановка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны.
У систем есть ряд преимуществ:
Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.
Производители разработали недорогие и качественные домофоны Vizit.
Домофоны VizitВнешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит.
К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.
Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.
Эти цифровые домофоны подключаются при помощи телефонного кабеля, к которому абонентские трубки будут подключены параллельно.
При подключении домофонов Cyfral, нужно правильно его запрограммировать.
Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции.
Комплект видеодомофона «Commax» входят:
Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:
Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.

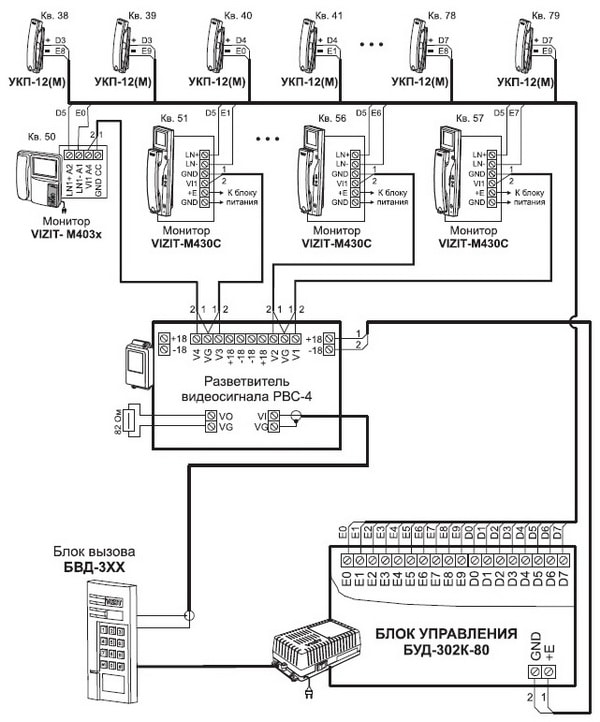

Схема подключения домофона через блок сопряженияВернуться к оглавлению
Подбор устройства находится в зависимости от некоторых условий: цена аппарата с установкой и разряд защиты, важный абоненту.
На выбор оказывает большое влияние численность обслуживаемых покупателей (много абонентский или мало абонентский), что непосредственно зависит от разрешаемых задач посетителями (аудио и видеоидентификация) и их экономического состояния.
Первоначально нелишне решить, сколько обывателей будет обслуживаться домофоном – для залога сохранности установленной квартиры или подъезда. После этого надо сосредоточить внимание на следующие данные:
Схема подключения домофона с магнитным замком
Также следует учесть, что при возникновении каких-либо опасных ситуаций дверь не должна заблокироваться, а раскрываться легко. Доводчики:
Видео инструкция по выбору домофона.
Вернуться к оглавлению
Видеодомофоны обычно находятся в новостройках, Живущие в старых постройках обыватели, обладают аудиодомофонами, для них рекомендовало два вида установки видеодомофона на жилплощади:
Подсоединение совершается при помощи 4-х проводов. Предупредительный шнур подключается к гнезду монитора, на котором впоследствии будет производиться видеозапись. Важно не перепутать провода. Если производите самостоятельную установку, то сначала внимательно ознакомьтесь со схемой и инструкцией.
S1
ОТВЕРТКА SCRULOX-NO.
РАЗМЕР 1 ИСПОЛЬЗУЕТСЯ С ВИНТАМИ ‘ROBERTSON’ РАЗМЕРА #1 С КВАДРАТНОЙ ГОЛОВКОЙ.
4,40 $
IS204A
4-ПРОВОДНАЯ СТАНЦИЯ ДЛЯ ПОДЪЕМА/ПРОМЫВКИ – ИСПОЛЬЗУЙТЕ С УСИЛИТЕЛЕМ IA543 (ИЛИ PK543A). ТАКЖЕ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ СО СМЫВНЫМ КОРПУСОМ Ih201 ИЛИ Ih202
$19,20
IA543
5/4/3-проводной квартирный усилитель внутренней связи
127,00 $
PK543A
5/4/3 ПРОВОДНОЙ УСИЛИТЕЛЬ +2 ТОНА ТРЕБУЕТСЯ ТРАНСФОРМАТОР 16 В ПЕРЕМЕННОГО ТОКА МОДЕЛЬ SS102A / SS105B / SS106 T1640 ИЛИ ЭКВИВАЛЕНТ
$195,55
SW008W
КНОПКА SPST-MOM-2 ПРИПОЯ-БЕЛАЯ
4,30 $
IS543TS
SURF MASTER STAT-PLAS+TOGGL SW ИСПОЛЬЗУЕТСЯ С УСИЛИТЕЛЕМ IA543 (ИЛИ PK543A).
ТАКЖЕ ИСПОЛЬЗУЕТСЯ С НИЖНИМ КОРПУСОМ Ih201 ИЛИ Ih202/S
110,00 $
LI424B
АВТОНОМНЫЙ СТРОБНЫЙ БЛОК + ЗАДЕРЖКА ТРЕБУЕТСЯ 24 В ПОСТОЯННОГО ТОКА ДЛЯ ИСПОЛЬЗОВАНИЯ СТРОБА. УСТАНАВЛИВАЕТСЯ НА ЭЛЕКТРИЧЕСКУЮ КОРОБКУ КВАДРАТНЫМ 4 ДЮЙМА (СО ЦЕПЬЮ ЗАДЕРЖКИ ВРЕМЕНИ)
200,55 $
ES01S
1 ДВЕРНАЯ ПАНЕЛЬ ECONOMY SURF СО ВСТРОЕННЫМ ДИНАМИКОМ 50 ОМ МОЖЕТ ИСПОЛЬЗОВАТЬС ОПЦИОНАЛЬНОЙ ВСТАВКОЙ ДЛЯ ЛАМПЫ #BEC-3
$57,80
ES512/00
0 ПЛАСТ СТЫКОВАЯ ПАНЕЛЬ L/S-ECON-AL ТРЕБУЕТСЯ ВСТРОЕННЫЙ КОРПУС Ih201 ИЛИ НАКЛАДНОЙ КОРПУС IH700G. ИМЕЕТ ПЛАСТИКОВЫЕ КНОПКИ И РЕШЕТКУ
$50,20
ES512/01
1 ПЛАСТ СТЫКОВАЯ ПАНЕЛЬ L/S-ECON-AL ТРЕБУЕТСЯ ВСТРОЕННЫЙ КОРПУС Ih201 ИЛИ НАКЛАДНОЙ КОРПУС IH700G.
ИМЕЕТ ПЛАСТИКОВЫЕ КНОПКИ И РЕШЕТКУ
51,05 $
ES512/02
2 ПЛАСТ СТЫКОВАЯ ПАНЕЛЬ L/S-ECON-AL ТРЕБУЕТСЯ СКРЫТЫЙ КОРПУС Ih201 ИЛИ НАКЛАДНЫЙ КОРПУС IH700G. ИМЕЕТ ПЛАСТИКОВЫЕ КНОПКИ И РЕШЕТКУ
69,45 $
ES512/03
3 ПЛАСТ СТЫКОВАЯ ПАНЕЛЬ L/S-ECON-AL ТРЕБУЕТСЯ СКРЫТОГО КОРПУСА Ih206N ИЛИ НАКЛАДНОГО КОРПУСА IH700G. ИМЕЕТ ПЛАСТИКОВЫЕ КНОПКИ И РЕШЕТКУ
$83,15
AP543
IS543 ПЛАСТИНА ПЕРЕХОДНИКА-БЕЛАЯ PLAS ИСПОЛЬЗУЕТСЯ С IS543 ИЛИ ЭКВИВАЛЕНТНОЙ ИНТЕРКОМ-СТАНЦИЕЙ — ПОСТАВЛЯЕТСЯ БЕЗ КАКИХ-ЛИБО МОНТАЖНЫХ ВИНТОВ!!
16,10 $
AP001
ПЛАСТИНА ПЕРЕХОДНИКА-БЕЛАЯ-6,5″X8,75″ ПЛАСТИНА ИЗ ХОЛОДНОКАТАНОЙ СТАЛИ С БЕЛЫМ ПОРОШКОВЫМ ОКРАШИВАНИЕМ — ПОСТАВЛЯЕТСЯ БЕЗ ВИНТОВ
17,60 $
AP777
ПЛАСТИНА ПЕРЕХОДНИКА-БЕЛАЯ-5,5″X12,5″ ПЛАСТИНА ИЗ ХОЛОДНОКАТАНОЙ СТАЛИ С БЕЛОЙ ПОРОШКОВОЙ ОКРАСКОЙ — ПОСТАВЛЯЕТСЯ БЕЗ ВИНТОВ
17,60 $
IA502
МНОГОВХОДНОЙ АДАПТЕР—АУДИО 1 НЕОБХОДИМО.
НА КАЖДЫЙ ДОПОЛНИТЕЛЬНЫЙ ВХОД (ПОСЛЕ 1-го) ДО 8 ВХОДОВ ИСПОЛЬЗОВАНИЯ С IA543/PK543A/PK205
260,45 $
PK502B
МНОГОВХОДНОЙ АДАПТЕР—АУДИО 1 НЕОБХОДИМО. ЗА КАЖДЫЙ ДОПОЛНИТЕЛЬНЫЙ ВХОД (ПОСЛЕ 1-го) ДО 8 ВХОДОВ ИСПОЛЬЗОВАНИЯ С PK205/PK292A/PK543A
372,15 $
PK407A
УСТРОЙСТВО ОТКРЫТИЯ ДВЕРИ MAG/РЕЛЕ ВЫЗОВА MGR ТАКЖЕ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ВКЛЮЧЕНИЯ МАГНИТНОГО ЗАМКА ДВЕРИ ОТ СТАНДАРТНОГО ДАТЧИКА НА 16 В ПЕРЕМЕННОГО ТОКА. ВЫХОД
$57,45
PK427A
ДВОЙНОЙ БЛОК РЕЛЕ 16VAC>FORM ‘C’ ТАКЖЕ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ЗАПУСКА ДВУХ МАГНИТНЫХ ДВЕРНЫХ ЗАМКОВ ОТ СТАНДАРТНОГО 16VAC D.
O. ВЫХОД
66,15 $
HW-IS543
СУМКА С ВИНТАМИ/ПРОБКАМИ ДЛЯ IS543 ИСПОЛЬЗУЕТСЯ ДЛЯ IS204 И IS543 APT. ИНТЕРКОМ-СТАНЦИИ — ПОСТАВЛЯЕТСЯ С 4 ВИНТАМИ И 4 ПЛАСТИКОВЫМИ ЗАГЛУШКАМИ
2,10 $
Вот как мы исследовали, нашли и самостоятельно установили систему видеодомофона для небольшого кондоминиума, и вы тоже можете.
Во время этого проекта мне было очень трудно найти информацию о различных продуктах, которые мы использовали, поэтому этот пост в блоге битком набит текстом для поисковых систем. Читайте дальше о некоторых приключениях в низковольтной проводке.
Отказ от ответственности: Работа с внутренней связью должна выполняться только авторизованным и квалифицированным персоналом.
Любой, кто использует информацию, содержащуюся в настоящем документе, делает это на свой страх и риск, и считается, что он освобождает автора от любых и всех травм или ущерба, возникающих в результате такого использования.
Наше здание было построено в середине 2000-х годов и оснащено стандартным аудиодомофоном. Вы знаете, тип, когда нажатие кнопки снаружи вызывает «трель» в устройстве, и вы должны нажать кнопку, чтобы говорить, а затем нажать другую кнопку, чтобы прослушать. Если человек на другом конце считается достойным, вы можете нажать третью кнопку, чтобы вызвать электронное открытие двери, позволяя ему войти.
Вездесущая 3-кнопочная аудиопанель внутренней связи из нержавеющей стали В этих системах для усиления и передачи различных аудиосигналов используется вековая телефонная технология, и они могут быть установлены в 3-, 4- или 5-проводной конфигурации. У нас был PK-543 от Tektone.
Он работает от 16 вольт переменного тока и требует прокладки кабеля от дверной панели и всех панелей блока к центральному устройству, называемому усилителем.
Очевидно, что эти аудиодомофоны крайне неудобны для пользователей, и если вы не нажмете нужную кнопку в нужное время, вы можете пропустить большую часть разговора. Вы также не можете видеть, кто находится на другом конце линии, что проблематично по нескольким причинам, наиболее важной из которых является безопасность. Но они дешевы, просты и в целом надежны, поэтому так распространены.
В наши дни существует множество причудливых новомодных видеодомофонов, но многие из них основаны на IP. Это означает, что на самом деле это маленькие компьютеры, которым необходимо обмениваться данными по сети. В нашем оригинальном аудиодомофоне использовался кабель CAT3 (вспомните телефонную проводку старой школы), который не способен поддерживать IP-сигналы, поэтому эти причудливые системы отсутствовали.
В частности, у нас есть домашний кабель CAT3 с 4 витыми парами от каждого блока к центральной точке в подвале. Существующая система внутренней связи представляла собой 4-проводную систему, поэтому каждая панель использовала только две из четырех пар.
Почему бы просто не запустить новые провода? Это потребовало бы открытия стен в нескольких местах, в том числе в каждой квартире, что было бы грязно, отнимало много времени и дорого. Это просто невозможно, если только ваше здание не было спроектировано так, чтобы иметь легкий доступ к лазам и проволокам.
Итак, задача, стоявшая перед нами, когда мы начали наше исследование в начале 2020 года: Выясните, есть ли системы видеодомофона, которые будут работать по нашим существующим кабелям CAT3.
Новая система также должна позволять удаленное отпирание дверного замка с электроприводом, но это довольно стандартная функциональность для любого домофона, предназначенного для многоквартирных домов.
Некоторые исследования в Интернете показали, что действительно существуют системы внутренней связи, которые могут передавать видео, аудио и данные по двухпроводной шине. Существуют требования к толщине используемого кабеля, но можно объединить 4 пары меньших проводов в кабеле CAT3 в две большие группы проводов, которые подойдут для этой установки.
Руководство по использованию 4 пар проводов в кабеле CAT5 в качестве 2-проводной шины для системы внутренней связи GB2, с сайта https://www.alphacommunication.com/system/gb2audio. Мы рассмотрели три популярные 2-проводные системы: :
Golmar GB2
https://www.golmar.es/products/gb2
Конфигурации модульной дверной панели Golmar GB2, с http://golmar-eg.com/nexa%20%20inox%204+n %20details%201%20more%20information.html Golmar — испанская компания, и это была первая система, которую мы нашли. PDF-файлы для установки легко доступны на их веб-сайте.
Довольно легко ознакомиться с различными конфигурациями системы и представить, что потребуется для ее установки.
Эти системы распространяются в США компанией Alpha Communications, и из трех рассмотренных нами систем эту оказалось проще всего приобрести здесь, в США.
Comelit
https://pro .comelitgroup.com/en-us/product/IKALL
Comelit Modular Door Panel Configurations, https://www.comelitgroup.com/en-us/products/outdoors/ikall/ Comelit — итальянская компания, Предлагается 2-проводное видео, аналогичное предложению Golmar, но с одним большим отличием: у них есть панель устройства со встроенным Wi-Fi, и они могут обмениваться данными с мобильным приложением. Это означает, что жители могут быть уведомлены о том, что кто-то звонит в их квартиру, когда их нет дома, и они могут посмотреть видео и удаленно открыть дверь со своего мобильного устройства. Нам было действительно заинтересовал этой функцией, но в конце концов нас оттолкнули ужасные отзывы о приложениях для iOS и Android, и мы не хотели оказаться в одной лодке с МНОЖЕСТВОМ недовольных клиентов.
Они также заставляют вас регистрироваться и входить в систему только для того, чтобы загрузить документацию по продукту, что было отключением.
Hikvision
https://content.hikvision.com/2nd-generation-intercom-homepage
Hikvision — китайская компания, и их двухпроводная система кажется более современной, чем две другие, которые мы рассматривали. . Кроме того, кажется, что в Интернете гораздо больше видео и ресурсов, созданных счастливыми установщиками Hikvision. Тем не менее, Hikvision в настоящее время находится под санкциями правительства США, казалось, что получить оборудование будет сложнее, а предлагаемая ими единая панель казалась немного более неуклюжей / громоздкой, чем другие варианты. Эта система также могла взаимодействовать с мобильными устройствами, но вместо того, чтобы быть децентрализованной, когда каждая панель устройства взаимодействует с Wi-Fi этого устройства, ей потребовалось бы подключение к Интернету на центральном устройстве.
(это то, что мы могли бы предоставить, но это также означает больше возможностей для проблем с технической поддержкой в будущем)
К моему удивлению, онлайн-контента об установке видеодомофонов не хватает. Учитывая, что половина планеты городская, можно было бы подумать, что фирмы, которые продают и обслуживают системы внутренней связи в многоквартирных домах, могут разместить тысячи видеороликов на YouTube и постов в блогах. Погуглите «Golmar GB2» или «Comelit 2-wire», и вы поймете, что я имею в виду.
Нас больше всего заинтересовала система Golmar GB2, так как было легко найти интернет-магазины для продажи деталей, легко спроектировать систему и ее было легко установить. Это 100% автономный режим, что означает, что мы отказываемся от некоторых наворотов, но нам не придется решать проблемы с подключением к Интернету или конфигурацией. Как только вы заработаете, он должен просто работает.
Тестирование
Перед тем, как потратить много денег на полную систему для 8 устройств, мы купили минимально необходимое оборудование, чтобы протестировать ее на нашей проводке.
Для этого нужно было приобрести видеопанель входной двери, блок питания, шинный разветвитель и одну юнит-панель. Люди из Supplycounter.com действительно связались с нами, чтобы подтвердить заказ, поскольку это не была полная система (см. их примечание ниже).
Если бы по какой-то причине это не сработало, мы потеряли бы около 600 долларов. Вещи не подлежат возврату, поэтому мы либо съедаем убытки, либо пытаемся перепродать их на eBay или где-то еще.
К счастью, это сработало… мы протестировали его на самом длинном отрезке кабеля, в 4 этажа, и он работал просто великолепно! Мы могли бы инициировать звонок из подвала в блок на 4-м этаже, и они могли бы увидеть звонящего и активировать разблокировку.
Мы еще не были готовы найти все это, поэтому тем временем мы установили небольшую демонстрационную доску, чтобы другие жители могли увидеть, на что будет похоже использование системы.
Демонстрационная плата с блоком питания, одной панелью и основным аудио-видео модулем для системы Golmar GB2.
Все вместе
Модульная система Golmar имеет несколько вариантов внешнего корпуса и панелей. Мы остановились на нержавеющей стали, так как это был бы самый прочный и красивый вариант. В конечном итоге это стоило нам времени, так как детали приходилось доставлять из Испании. Я предполагаю, что они не ведут их инвентаризацию в США.
Мы разработали конфигурацию панели 2×2. На двух левых панелях будет размещен основной модуль камеры/аудио, а также дополнительный кнопочный модуль. Панели справа будут изменены для размещения дополнительных функций:
Подробнее об этом позже.Специальная опорная плита для панелей устройства
Исходные панели были в портретной ориентации и прикреплены к стене с помощью металлического кронштейна. Новые видеопанели (Golmar VESTA7) были в альбомной ориентации, и установка их поверх той же настенной коробки оставила бы неприглядную полосу неокрашенной стены или линию, где была добавлена новая краска вокруг исходной коробки.
Эскиз индивидуальной белой акриловой базовой пластины. Чтобы исправить это, мы заказали белые акриловые панели нестандартного размера на сайте acmeplastics.
com и разместили их за новыми панелями. Они обеспечили 1-дюймовый буфер вокруг размеров новой панели и были специально рассчитаны на просто покрывают след оригинальных панелей.
Эти панели оказались приятным визуальным штрихом и обеспечили очень аккуратную установку для каждого из блоков, не требующую покраски или ремонта стен.
Программирование и тестирование
После того, как поставки прибыли, мы настроили все в локальной установке, чтобы убедиться, что панели и кнопки настроены правильно. Конфигурация выполняется с помощью DIP-переключателей на панелях блока. Каждая кнопка дверной панели вызывает определенный адрес, все, что вам нужно сделать, это установить DIP-переключатели на соответствующий адрес.
Нам пришлось просверлить несколько отверстий в пластинах-заглушках и внести некоторые изменения, чтобы все поместилось в корпусе, но мы смогли привести все в порядок за пару вечеров. Все в панелях было предварительно смонтировано для быстрого соединения с помощью проволочных гаек после того, как мы фактически установили его у главного входа.
Мы изменили внутреннюю структуру вызывных панелей для размещения почтового переключателя и считывателя контроля доступа.Установка прошла гладко… в корпусе панели пришлось просверлить 4 отверстия ударной дрелью, протянуть провода в заднюю часть коробки и все соединить.
Проводка из здания довольно проста: 12 В постоянного тока из подвала питают считыватель контроля доступа и электронный замок двери. Двухпроводная шина (по CAT3, как и в случае с панелями устройств) питает аудио/видео панель и передает сигналы. Сняв старую панель, немного приведя в порядок проводку, смонтировав новый корпус с помощью бетонных анкеров и все соединив, мы приступили к делу!
Наша смонтированная и собранная конфигурация панели 2×2, со считывателем контроля доступа и стрелочным замком USPS.
В подвале мы установили источник питания, разветвители панелей, блок питания на 12 вольт и источник бесперебойного питания (резервный аккумулятор), чтобы все работало какое-то время в случае отключения электроэнергии.
Новая фанерная панель 2х2 для блока питания, ИБП и разветвителей шины. Провода, идущие к каждому блоку, будут подключены к зеленым клеммам на левой стороне разветвителей.Фактическая установка панели требовала посещения каждого блока, что мы согласовали заранее. Установка каждого блока занимала всего около 5–10 минут, и мы общались по рации между бригадой, выполняющей установку в блоках, бригадой, подключающейся в подвале, и выполняющей тестовые звонки от входной двери. Поскольку мы заранее все подготовили и протестировали, фактическая установка заняла всего несколько часов.
Контроль доступа и брелоки
Нас заинтересовал контроль доступа с помощью брелоков по нескольким причинам. Один из них заключался в том, чтобы уйти от физических ключей.
Жильцам и продавцам всегда нужны копии ключей от дверей, они время от времени теряются, и просто сложно отследить, у кого они есть. Кроме того, дорого и сложно с точки зрения логистики сделать копии ключей с высокой степенью защиты, которые мы используем.
Еще одна причина использовать брелоки — это удобство, так как они позволяют отпирать и открывать дверь одной свободной рукой, что удобно, если вы что-то несете или толкаете коляску.
В прошлой жизни я возился с системами контроля доступа, и им всегда требовались считыватели, которые могут общаться с центральным процессором, который отслеживает всю логику. Обычно для их настройки требуется неуклюжее программное обеспечение Windows. Иногда они должны быть объединены в сеть и подключены к Интернету. Мы хотели что-то очень простое в настройке, и после расспросов кто-то порекомендовал Paxton 9.0209 Линейка считывателей контроля доступа Compact .
Серия Compact от Paxton выглядит как обычные считыватели RFID-брелоков, но они работают в автономной конфигурации.
Это означает, что нам не нужно беспокоиться о питании и проводке центрального процессора, все происходит локально по отношению к контролируемой двери! Лучше всего, что нет никакого программирования. Вы просто заказываете брелоки партиями по 10 штук. Каждая партия поставляется со специальной картой, которую вы подносите к считывателю, чтобы авторизовать все 10 брелоков, и каждый брелок как так называемую «теневую карту» для отзыва доступа к соответствующему брелоку. если он когда-либо будет потерян.
Это великолепная система, которая обеспечивает все преимущества контроля доступа RFID без каких-либо сложностей!
Было довольно легко подключиться к переговорному устройству Golmar, у которого есть дверной замок с сухим контактом. Вместо прямого подключения к электронному дверному замку считыватель сначала подключается к реле 12 В. Когда кто-то предъявляет действующий брелок, реле активируется, замыкая клеммы с сухими контактами на панели внутренней связи и открывая дверь на 5 секунд.
