Главная » Источники питания » Стабилизатор тока для светодиода (LED) на микросхеме LM317
Бытует неправильное мнение, что для светодиода важным показателем является напряжение питания. Однако это не так. Для его исправной работы существенен прямой ток потребления (Iпотр.), который обычно бывает в районе 20 миллиампер. Величина номинального тока обусловлена конструкцией LED, эффективностью теплоотвода.
А вот величина падения напряжения, в большинстве своем определяется материалом полупроводника, из которого изготовлен светодиод, может доходить от 1,8 до 3,5В.
Отсюда следует, что для нормальной работы LED необходим именно стабилизатор тока, а не напряжения. В данной статье рассмотрим стабилизатор тока на lm317 для светодиодов.
Конечно же, самым простым способ ограничить Iпотр. для LED является последовательное включение добавочного резистора.
Но следует отметить, что данный способ малоэффективен по причине больших энергетических потерь, и подходит лишь только для слаботочных LED.
Формула расчета необходимого сопротивления: Rд= (Uпит.-Uпад.)/Iпотр.
Пример: Uпит. = 12В; Uпад. на светодиоде = 1,5В; Iпотр. cветодиода = 0,02А. Необходимо рассчитать добавочное сопротивление Rд. Используя закон Ома для участка цепи получим:
Rд = (12,5В-1,5В)/0,02А= 550 Ом.
Но опять, же повторюсь, данный способ стабилизации годится только для маломощных светодиодов.
Следующий вариант стабилизатора тока на микросхеме LM317 более практичен. В ниже приведенной схеме, LM317 ограничивает Iпотр. LED, который задается сопротивлением R.
Для стабильной работы драйвера светодиода на LM317, входное напряжение должно превышать напряжение питания светодиода на 2-4 вольта. Диапазон ограничения выходного тока составляет 0,01А…1,5А и с выходным напряжением до 35 вольт.
Формула для расчета сопротивления резистора R: R=1,25/Iпотр.
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
Пример: для LED с Iпотр. в 200мА, R= 1,25/0, 2А=6,25 Ом.
Для расчета сопротивления и мощности резистора просто введите необходимый ток:
Не забывайте, что максимальный непрерывный ток, которым может управляться LM317 составляет 1,5 ампер с хорошим радиатором. Для более больших токов используйте стабилизатор LM338, который рассчитан на 5 ампер, а с хорошим радиатором до 8 ампер.
Если необходимо регулировать яркость свечения светодиода, то в статье светодиодный диммер приведен пример схемы с использованием стабилизатора напряжения LM2941.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Отправить сообщение об ошибке.
Минимальное сопротивление резистора между управляющим электродом и выходным соответствует значению в 1 Ом, а максимальное значение равно Ом.
Сопротивление резистора можно подобрать опытным путем, или рассчитать по формуле. Мощности резистора при рассеивании выделенного тепла, должно хватать, не только на рассеивание, а также учитывать возможность его перегрева, поэтому используется значение мощности с хорошим запасом. Чтобы её вычислить, необходимо использовать следующую формулу:.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Содержание:
- Простой драйвер постоянного тока на LM317 и PT4115 для подключения мощных светодиодов
- Простой стабилизатор тока на LM317
- Простой драйвер для мощного светодиода
- Самодельный драйвер для мощных светодиодов
Простой LED драйвер на LM317 - LM317/LM350/LM338 Calculator
- Стабилизатор тока на LM317 для светодиодов
- Делаем стабилизатор тока для светодиодов своими руками
- LM317 и светодиоды.
Схема стабилизатор тока на lm317
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 3 стабилизатора напряжения для светодиодов. Паяем сами

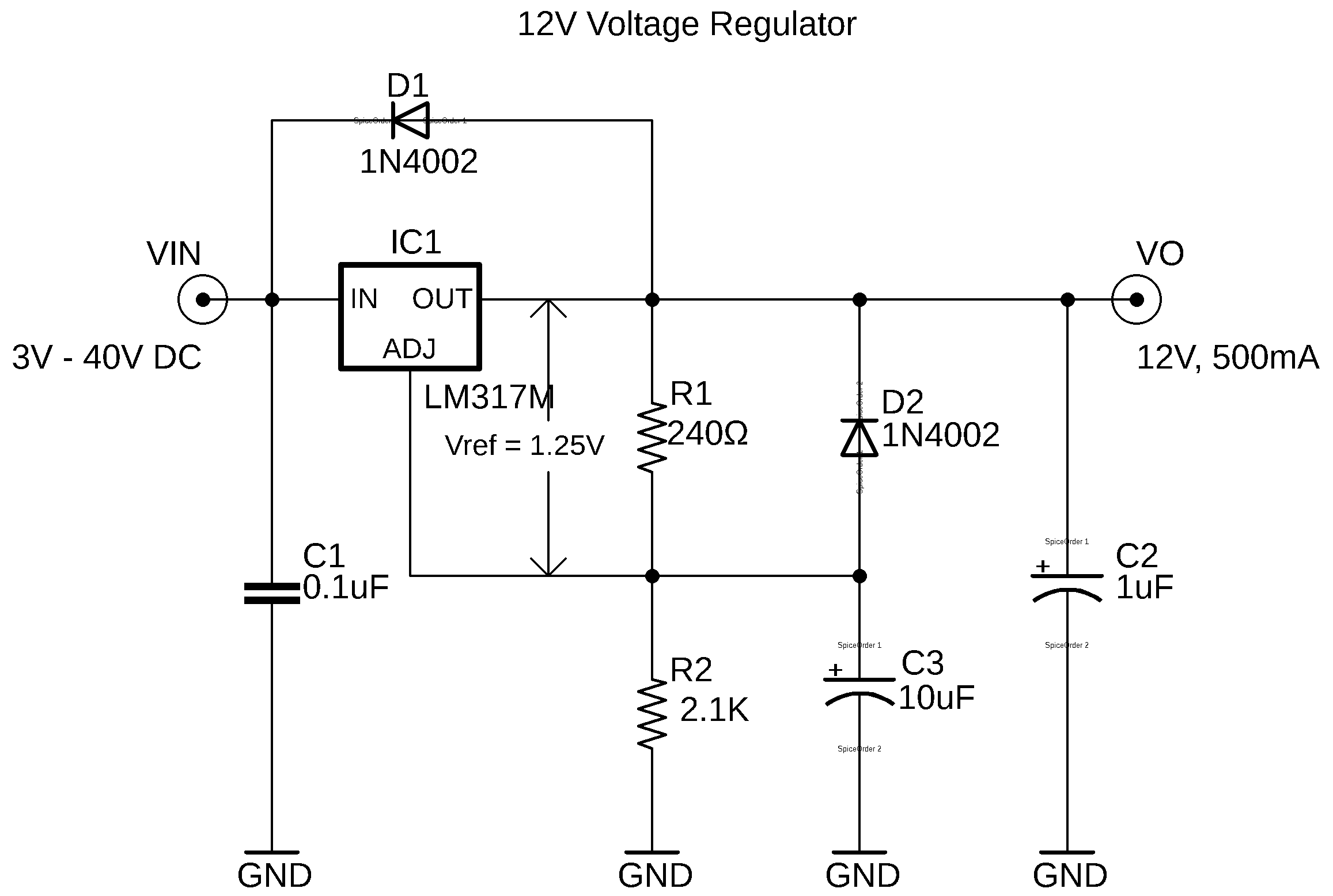

Каждый раз, читая новые записи в блогах сообщества я сталкиваюсь с одной и той же ошибкой — ставят стабилизатор тока там, где нужен стабилизатор напряжения и наоборот. Постараюсь объяснить на пальцах, не углубляясь в дебри терминов и формул. Особенно будет полезно тем, кто ставит драйвер для мощных светодиодов и питает им множество маломощных. Исходя из названия — стабилизирует напряжение.
Если написано, что стабилизатор 12В и 3А, то значит стабилизирует именно на напряжение 12В! А вот 3А — это максимальный ток, который может отдать стабилизатор.
То есть от может отдавать и 3 миллиампера, и 1 ампер, и два… Сколько ваша схема кушает, столько и отдает. Но не больше трех. Собственно это главное. Самый распространенный вид. Они не могут работать на напряжении ниже, чем указанное у него на брюхе. То есть если LM стабилизирует напряжение на 12ти вольтах, то на вход ему подать нужно как минимум примерно на полтора вольта больше.
Если будет меньше, то значит и на выходе стабилизатора будет меньше 12ти вольт. Не может он взять недостающие вольты из ниоткуда. Потому и плохая это идея — стабилизировать напряжение в авто вольтовыми КРЕНками.
Как только на входе меньше Еще один минус линейных стабилизаторов — сильный нагрев при хорошей такой нагрузке. То есть деревенским языком — все что выше тех же 12ти вольт, то превращается в тепло. И чем выше входное напряжение, тем больше тепла.
Вплоть до температуры жарки яичницы. Чуть нагрузили ее больше, чем пара мелких светодиодов и все — получили отличный утюг. Импульсные стабилизаторы — гораздо круче, но и дороже.
Обычно для рядового покупателя это уже выглядит как некая платка с детальками. Самые крутые — всеядные посмотреть datasheet. Им все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим увеличения или уменьшения напряжения и держит заданное на выходе.
И если написано, что ему на вход можно от 1 до 30 вольт и на выходе будет стабильно 12, то так оно и будет. Что тоже будет верно. Задает ток. Если написано, что на выходе мА, то хоть ты тресни — будет именно так. А вот вольты у него на выходе могут меняться в зависимости от требуемого светодиодам напряжения. То есть вы их не регулируете, драйвер сделает все за вас исходя из количества светодиодов.
Если написано на светодиоде 20мА 3. И при этом на нем потеряется 3. Не для питания нужно 3. То есть вы можете питать его хоть от вольт, только если подадите ему не больше 20мА. Он не сгорит, не перегреется и будет светить как надо, но после него останется уже на 3.
Вот и вся наука. Вот берем самый распространненый вариант соединения светодиодов такой почти во всех лентах используется — последовательно соединены 3 светодиода и резистор.
Питаем от 12 вольт. Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели про расчет не пишу, в интернете навалом калькуляторов. После первого светодиода остается И если захотите поставить четвертый, то уже не хватит.
Вот если запитать не от 12В а от 15, то тогда хватит. Но надо учесть, что и резистор тоже надо будет пересчитать. Ну вот собственно и пришли плавно к….
Простейший ограничитель тока — резистор. Их часто ставят на те же ленты и модули. Но есть минусы — чем ниже напряжение, тем меньше будет и ток на светодиоде. И наоборот. Поэтому если у вас в сети напряжение скачет, что кони через барьеры на соревнованиях по конкуру а в автомобилях обычно так и есть , то сначала стабилизируем напряжение, а потом ограничиваем резистором ток до тех же 20мА. И все. Нам уже плевать на скачки напряжения стабилизатор напряжения работает , а светодиод сыт и светит на радость всем.
Ну и к тому же резисторы можно ставить только до определенной величины тока. После некоторого порога резисторы начинают адски греться и приходится их сильно увеличивать в размерах резисторы 5Вт, 10Вт, 20Вт и тд.
Поэтому обычно и ставят их для светодиодов мощнее 0. Самый греющийся элемент во всей схеме — это сам светодиод. Но ему на роду пока написано — греться.
Главное не перегреваться выше определенной температуры. А то если перегреть, то дико начинает деградировать кристалл светодиода и он тускнеет, начинает менять цвет и тупо умирает. Постоянно наблюдаю такую картину — задают ток драйвером для мощных светодиодов скажем — мА и ставят несколько веток светодиодов без ограничительных резисторов и прочего.
И ведь люди, то вроде бы и не самые ламеры, а совершают одну и ту же ошибку раз за разом. Рассказываю, почему это плохо и к чему может привести:. Драйвер отдает мА, значит на каждую ветку придется даже меньше — по Сила тока в каждой ветке будет равна, если у вас идеальнейшие светодиоды с абсолютно одинаковыми параметрами.
Тогда и ток будет во всех ветках одинаков, и никаких ограничителей тока не надо — взяли и поделили общий ток на количество одинаковых веток.
Но такое — только в сказках. Если параметры чуть-чуть отличаются — получили в одной ветке 19мА, в другой 17, в третьей 20…. Общее количество тока так и остается неизменным — мА, а вот в ветках творится безумная неразбериха.
На взгляд и не определишь, вроде светят одинаково… И вот у вас одна ветка, самая прожорливая, начинает греться сильнее остальных. И жрать больше. И греться еще сильнее. А потом раз — и потухла. И все эти ее миллиамперы разбежались по остальным веткам. И вот еще одна ветка, недавно вроде нормально горевшая берет и тухнет следом. И уже вдвое больший ток уходит на другие ветки, ведь общий ток жестко задан мА.
Процесс лавинообразный и вот уже пришел кирдык всей этой схеме, потому что все мА усосались в оставшиеся светодиоды и никто-никто их не спас… А стояли бы, как полагается, по отдельному стабилизатору хотя бы банальному резистору на каждой ветка — работала бы и дальше.
Потому что светодиоды имеют адский разброс, а китайцы на драйверах экономят покруче, чем кто либо еще. Почему не горят фирменные модули и лампы Osram, Philips и тд? Может повезти и работать долго, а может и нет. Да и токовый драйвер по-сравнению со стабилизатором напряжения и копеечными резисторами как правило дороже.
Даже очень сильно разные. Учитесь делать не как пресловутые китайцы, учитесь делать красиво и правильно. Это сказано давно и не мной. Ну и напоследок тем, кому даже такое изложение было слишком заумным. Маломощная цепочка до мА? Ставим резистор и достаточно. Напряжение нестабильно?
Ток больше мА? Вот так будет правильно и самое главное — будет работать долго и светить ярко! Ну и надеюсь, что все вышенаписанное убережет многих от ошибок и поможет сэкономить средства и нервы.
В чём разница между стабилизаторами тока и напряжения? Техно-тюнинг Август 27, Опубликовал Admin. Не хотите утюг из линейного стабилизатора и огромный радиатор охлаждения впридачу — ставьте импульсный.
Вот, к примеру, готовый драйвер.
