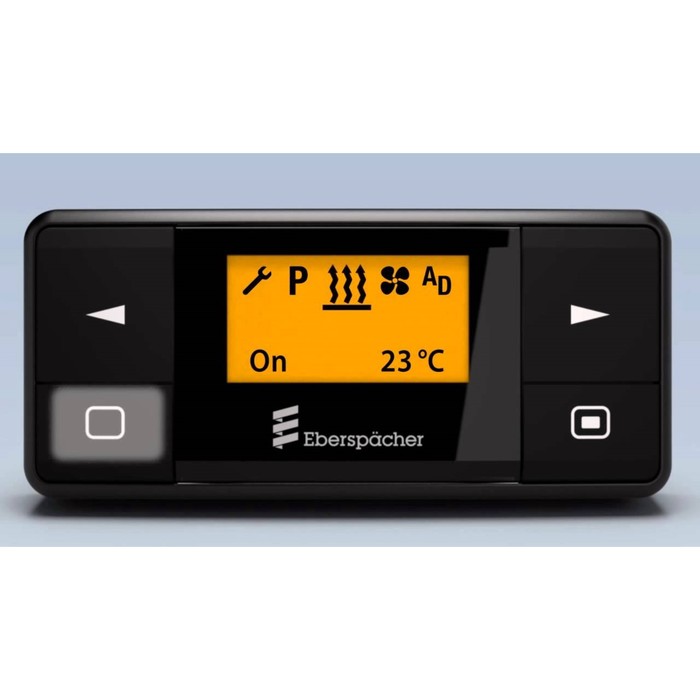

Таймер оснащен функцией трех предварительных настроек времени начала работы отопительной системы в автомобиле по дням недели. Имеется возможность подключения температурного датчика, что позволяет автоматически задавать время включения подогрева в зависимости от значений термометра. Пользователь осуществляет ручную настройку длительности работы системы обогрева от 10 минут до 2 часов. Помимо этого, имеется функция вывода ошибок в работе подогревателя, а также индикация его запуска. Это позволяет водителю контролировать процесс обогрева авто и немедленно отключать систему подачи горячего воздуха в случае каких-либо сбоев.
В нашем интернет — магазине Вы сможете выгодно купить запчасти для Европейских грузовиков и тяжелой техники с наилучшим сочетаниемцена — качество и с наиболее оптимальними условиями оплаты и доставки. Кроме того Вы сможете воспользоваться широким ассортиментом предлашаемых нами услуг — от восстановления запчастей до международных перевозок негабаритных грузов.
Надеемся что удобные авто каталоги и большое складское наличие запчастей сделают Ваши покупки приятными и удовлетворят требованиям самого взыскательного покупателя. Так же наши развивающиеся программы по восстановлению узлов и агрегатов позволят Вам значительно сэкономить на покупке запчастей, особенно при необходимости замены насос форсунок и GKL секций. При сегодняшних ценах на импортные детали наши клиеты успели по достоинству оценить преимущества качественного восстановленных в России узлов и агрегатов.
По разным причинам и не смотря ни на что автовладельцы все более доверяют грузовикам европейских брендов, чем и объясняется не уменьшающийся спрос на запчасти европейских грузовиков.
Всем известны немецкая педантичность, скаелинавская основательность и итальянская изысканость оказавшие влияние и на европейский автопром и выделяющие семерку производителей европейских грузовиков среди лидеров мировой автоиндустрии. Нет пожалуй уголка на планете где бы не трудились грузовики, самосвалы и тягачи таких брендов как: SCANIA(СКАНИЯ/СКАНЬЯ), VOLVO (ВОЛЬВО), MERCEDES (МЕРСЕДЕС), MAN (МАН), DAF(ДАФ), RENAULT (РЕНО), IVEKO (ИВЕКО).
Краткие характеристики:
| Вес | |
| Страна происхождения | Германия |
| Производитель | Eberspacher |
Категории: Органы управления
Теги:
Eberspacher
Таймер
EASY START Т
221000328800
22.
1000.32.8800
22 1000 32 8800
| EasyStart T | |
| Описание | |
| Предварительный выбор | Места в памяти для трех предварительно выбранных моментов времени в течение 7 суток. Из них можно активизировать один. |
| Автоматический расчет продолжительности отопления в режиме предварительного выбора | Только при наличии опционального датчика температуры. |
| Время работы, немедленное включение | Возможна установка значения в диапазоне 10-120 минут. |
| Стояночная вентиляция | Необходим переключатель «обогрев/вентиляция». |
| Индикация температуры | Опция |
| Обратная связь | Подтверждение запуска отопителя + диагностика. |
| Дальность действия | — |
| Индикация | Дисплей на светодиодах с подсветкой, например, для указания времени суток, продолжительности нагрева, температуры внутри автомобиля, цепь подсветки подключена к системе освещения автомобиля. |
| 89455D Жгут проводов Thermo Top E/C/P (стандарт) | |
| 1321565A Гибкая труба РАК d=22мм д/воздуха д/горения | |
| 11118156A Теплоотражающий диск (Thermo E320/200 с сист… | |
| 20649C Крышка Термо230/300/350 | |
| 1319452A Форсунка 0,65 gph 80H 2,67 kg/h Thermo/DW 23… | |
| 15.05.2021 | |
| 225102001001 Блок автоматического управления Airtroni… | |
| 11117375A Мотор DW/Thermo300 24В | |
| 9031153A Мотор вентилятора Air Top 2000 STC 24В (стан… | |
| 9010830C Разъем датчика температуры TTEVO | |
| 251818150901 Кожух воздухозаборника HYDRONIC L/L-II | |
| 225201030002 Блок управления Hydronic B4W SC 12В | |
| 9026681A Выхлопная труба d=38 мм HL90/Термо90 | |
1315908C Комплект переоборудования Thermo Top Evo в д. .. | |
| 117827 Прокладка испарительная HL18D | |
| 1322409A Броня пластиковая на тосольный шланг l=1500 … | |
| 462543 Амортизатор насоса-дозатора М6 | |
| 252281360000 Датчик пламени Hydronic II | |
| 63204B Воздухозаборник d=30.5 мм, l=1900 мм (пласти… | |
| 1321002A Топливозаборник (пластик) | |
| 87453A Электронный блок управления Air Top 2000 24В… | |
| 225102004103 Блок управления D5 24В | |
| 20152046 Уплотнительное кольцо для автокондиционе… | |
| 225201005001 Блок управления 12В (25209105 Hydronic D… | |
| 07.05.2021 | |
| 251818150800 Кожух воздухозаборника HYDRONIC L/L-II | |
| 252488450202 Топливный фильтр (насоса) | |
| 65000A Переходник | |
9021765A Камера сгорания Thermo Top V со штифтом и кл. .. | |
| 36061556 Выхлопная труба d=24 мм (за метр) | |
| 9034355A Отопитель AT 2000 STC 24В дизель с реостатом | |
| 9012545A Хомут d=20-27 мм | |
| 15527A Гибкая труба для выхлопа d=38 мм, l=1000 мм … | |
| 1320044A Муфта сцепления (пластик) d=8 мм | |
| 1319371A Шплинт DIN 94 St 6,3×100 | |
| Код | Неисправность |
|---|---|
| 00 | Ошибок нет. |
| 04 | Короткое замыкание в блоке управления, клемма дополнительного устройства. |
| 05 | Короткое замыкание в блоке управления, клемма охранной системы. |
| 09 | Отключение ADR. |
| 10 | Повышенное напряжение отключение отопителя. |
| 11 | Пониженное напряжениеотключение отопителя. |
| 12 | Перегрев на датчике перегрева. |
| 13 | Перегрев на датчике горения. |
| 14 | Превышение допустимой разницы температур между датчиками температуры и горения. |
| 15 | Функциональная блокировка. |
| 17 | Перегрев. |
| 19 | Недостаточно энергии для воспламенения. |
|
20 21 |
Обрыв цепи штифтового электрода. Короткое замыкание цепи штифтового электрода. |
| 22 | Цепь штифтового электрода замкнута на (+). |
| 25 | Короткое замыкание диагностического кабеля. |
| 31 | Обрыв цепи нагнетателя. |
| 32 | Короткое замыкание цепи нагнетателя. |
| 33 | Нагнетатель не вращается или короткое замыкание цепи нагнетателя. |
| 34 | Замыкание цепи нагнетателя на (+). |
| 47 | Короткое замыкание цепи топливного насоса. |
| 48 | Обрыв цепи топливного насоса. |
| 49 | Замыкание цепи топливного насоса на (+). |
| 50 | Превышение допустимого количества запусков. |
| 51 | Определено наличие пламени. |
| 52 | Превышение безопасного лимита времени. |
|
53 54 55 56 |
Прекращение горения факела на ступенях работы: “высокая” “средняя” “малая”. |
| 57 | Прекращение горения факела на фазе старта. |
| 60 | Обрыв цепи датчика внешней температуры. |
| 61 | Короткое замыкание цепи датчика внешней температуры. |
| 62 | Обрыв цепи устройства управления. |
| 63 | Короткое замыкание цепи устройства управления. |
| 64 | Обрыв цепи датчика горения. |
| 65 | Замыкание цепи датчика горения. |
| 71 | Обрыв цепи датчика перегрева. |
| 72 | Замыкания цепи датчика перегрева. |
| 74 | Неисправен блок управления. |
| 90 | Неисправен блок управления (внутренняя неисправность). |
| 91 | Наличие внешних электрических помех. |
| 92 | Неисправен блок управления (неисправно ПЗУ). |
| 93 | Неисправен блок управления. |
| 94 | |
| 95 | Неисправен блок управления. |
| 96 | Неисправен внутренний датчик температуры. |
| 97 | Неисправен блок управления. |
| 98 | Неисправен блок управления. |
| 99 | Неисправен блок управления. |
Устройства управления позволяют регулировать работу жидкостных и воздушных отопителей. Наиболее распространенными сегодня являются таймер и пульт дистанционного управления. С их помощью вы сможете управлять любыми моделями подогревателей. Дистанционные устройства управления работают на расстоянии до 1000 метров. Оборудование Eberspacher оптимально подходит для эксплуатации в наших климатических условиях.
|
|
|
|
Он применяется для включения/ выключения и предварительной установки времени, продолжительности работы и режима работы отопителя и/ или дополнительного устройства, установленного в транспортном средстве.Содержание
Введение
Общая информация / техника безопасности …………………………………………….. 3
Объем поставки …………………….…………………………………………………….… 3
Технические данные …………………………..………………………………………….… 3
Инструкции по инсталляции
Инсталляция ……………………………………….……………………………….…..…….. 4
Установить таймер …………………………………………………………………… 4
Электрические соединения ………………………………………………………..…. 5
Установить датчик температуры салона (опция) …………………….…………….. 5
Установить датчик наружной температуры (опция) ……………………………….. 5
Объединить таймер EasyStart Tс таймером EasyStart T ………………………….………… 5
Первоначальный ввод в действие
Выполнить первоначальный ввод в действие .……………………………….…..….……. 6
Подать рабочее напряжение ………………………………………………………… 6
Автоматическое обнаружение ………………………………………………….
.……. 6
Установить время и продолжительность работы …………………….…………….. 6
Конфигурировать систему …………………………………………………………….. 7, 8
Допустимые комбинации устройств …………………………………………………. 8
Проверить таймер ……………………………………………………………………… 8
Диагностика
Провести диагностику отопителя ……………………………………………….…..…….. 9
Отобразить конфигурацию системы ……………………………………………………… 10
Разное
Функция «Reset» …………………………….………..………………………….…..…….. 11
Что делать, если …?
Сообщения ……………………………………………………………….….……………. 12
Сообщение ndiA ……………………………………………….…………………….. 12
Пункт меню AD не появляется ……………………..……………….……………… 12
Сервис …………………………………………………………………………………….. 12
Электрические схемы
Перечень компонентов электрических схем ……………………………………….. 13
Электрические схемы (в конце инструкции по инсталляции)
Декларация соответствия (в конце инструкции по инсталляции)
У нас есть руководства по 2 Eberspächer EasyStart T, которые можно бесплатно загрузить в формате PDF: Руководство по установке, Руководство по эксплуатации2012-2021 РуководстваLib
Инструкция по эксплуатации. Комфортный таймер с возможностью предустановки на 7 дней.1 EasyStart T Руководство по эксплуатации. Комфортный таймер с возможностью предустановки на 7 дней
2 Содержание Введение Пожалуйста, прочтите в первую очередь… 3 Информация по технике безопасности … 3 Общая информация … 3 Назначение … 3 Обзорный таймер … 4 Дисплеи … 5 Эксплуатация и настройка Основные правила работы и настройки … 6 Активация таймера … 7 Настройка день недели, время и время работы … 8 Включить обогреватель … 9 Выключить обогреватель Включить вентиляцию Выключить вентиляцию Общие указания по режиму вентиляции Включить дополнительный модуль Выключить дополнительный модуль Общие сведения о дополнительном модуле unit Общая информация о программировании предварительно установленного времени Программируйте предварительно установленное время.
.. 17, 18 Удалить заданное время Установить уровень нагрева водонагревателей Установить уровень нагрева воздухонагревателей Что делать, если? Дисплеи … 22, 23 Предустановленное время не программируется / Дисплей исчезает Горячая линия обслуживания
3 Важная информация Пожалуйста, прочтите в первую очередь Перед тем, как начинать устанавливать и использовать таймер, внимательно прочтите эту инструкцию по эксплуатации. В данной инструкции по эксплуатации содержится важная информация, которая требуется для настройки и использования таймера.Сохраните эту инструкцию по эксплуатации в надежном месте, чтобы вы могли к ней обратиться позже. Информация по безопасности Опасно! Вся информация и примечания, в особенности указания по технике безопасности в техническом описании обогревателя, должны соблюдаться всегда! При заправке топливом обогреватель должен быть выключен. Используйте только оригинальные запчасти. Общая информация Таймер имеет простую структуру управления. С помощью всего 4 клавиш можно настроить все функции, при необходимости изменить их и запрограммировать предварительно установленное время.
Мы рекомендуем использовать датчик температуры, доступный в качестве опции, чтобы иметь возможность использовать все функции таймера. Если автомобиль был отключен от источника питания (аккумулятор отключен) и питание восстановлено, время появляется при срабатывании таймера. Затем это необходимо отрегулировать. См. Описание на стр. 8 Установите день недели, время и время работы. Работа таймера подробно описана на стр. 6. Назначение Таймер EasyStart T используется для включения / выключения и предварительной настройки времени включения, времени работы и режима работы отопителя и / или дополнительного блока, установленного в автомобиле. .Пожалуйста, обрати внимание! Неправильное использование или использование за пределами указанной области использования аннулирует всю ответственность и гарантию. 3
4 Обзор Таймер Таймер можно использовать для выполнения настроек и регулировок, необходимых для работы нагревателя, а также для включения и выключения различных агрегатов. Пожалуйста, обрати внимание! Количество символов и дисплеев различается в зависимости от установленного обогревателя и дополнительных функций.
Строка меню Строка меню Строка программы Отображение активной памяти программ и соответствующего дня недели Клавиша управления Назад Выберите функцию в строке меню и отрегулируйте значения Клавиша управления Далее Выберите функцию в строке меню и отрегулируйте значения Клавиша активации Таймер ВКЛ / ВЫКЛ Переключение в полоса дисплея между Температура Время Время работы Значение заданного значения температуры Вернитесь к строке меню Клавиша ОК Выберите мигающий символ или подтвердите вводы Заглушка и крепежный винт Индикация состояния 4
5 Обзор Дисплеи Строка меню Включение / выключение нагревателя Включение / выключение вентиляции Добавить -на блоке ВКЛ / ВЫКЛ Предварительно установленное время программы Установка времени / времени работы Установка уровня нагрева Полоса дисплея Числовые и текстовые дисплеи AM Время утром (английский) PM Время днем (английский) C Температура в градусах Цельсия F Температура в градусах Фаренгейта Неограниченное время работы Установленный уровень нагрева Полоса программ Предустановленная память 1 Предустановленная память 2 Предустановленная память 3 Пн Со Рабочими днями Пн Вс En glish будни Индикация состояния Активен режим отопления Активен режим вентиляции Активен дополнительный модуль Внимание! Если номер программы подчеркнут, e.
грамм. эта программа будет выполнена следующей. Режим вентиляции возможен не во всех моделях обогревателей. Функция дополнительного блока возможна не для всех моделей обогревателей и должна быть активирована в мастерской по установке. 5
6 Основные правила работы и настройки. Активируйте таймер или не выполняйте никаких настроек или срабатываний, дисплей исчезает в течение 10 секунд, т.е. если дисплей не горит, таймер должен переключать таймер в состояние ожидания. активируется перед каждым использованием.Для возобновления ввода вы должны нажать. Таймер должен быть активирован перед каждым новым вводом. эксплуатация или регулировка. Для этого нажимайте до тех пор, пока на дисплее не появится строка меню, затем отпустите кнопку «Установить время работы» и продолжите операцию или настройку (разовую или постоянную) (см. Также стр. 7). Время работы можно индивидуально настроить с помощью или. Мигающие символы В заданном режиме от минут. В режиме немедленной работы от каждого мигающего символа минут или непрерывной работы.
в меню программа См. описание на страницах 8, 9, 11 и 14.и панель дисплея можно изменить с помощью или и подтвердить с помощью. Подтвердить ввод Настройки и изменения всегда необходимо подтверждать с помощью, в противном случае они будут потеряны (исключение: время работы). Завершить / выйти из настроек Вы можете использовать для завершения или выхода из настроек в меню. Дисплей исчезает. Отображается, если подключен датчик температуры. Если подключен дополнительный датчик температуры, время и температура могут отображаться попеременно нажатием кнопки. В описанных ниже настройках и операциях предполагается, что подключен датчик температуры.Если освещение автомобиля выключено, обогреватель или дополнительный блок не включаются, 6
7 Активируйте таймер, нажимайте до тех пор, пока на дисплее не появится строка меню и не отобразится температура. Дисплей Таймер активирован. Пожалуйста, обрати внимание! Возможные варианты отображения, такие как и, описаны в главе Что делать, если? со стр.
22. Если используется обогреватель или дополнительный агрегат, или включено освещение автомобиля (клемма 58), таймер активировать не нужно.Возможны следующие действия: переключиться с отображения температуры на отображение времени и обратно, нажать. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции. 7
8 Установите день недели, время и время работы Активируйте таймер с помощью (см. Стр. 7). Отобразите символ выбора с помощью или. Подтвердите выбор нажатием. Выберите день недели с помощью или. Подтвердите выбор нажатием. Установите часы с помощью или. Подтвердите настройку с помощью.Установите минуты с помощью или. Подтвердите настройку с помощью. Постоянно установленное время работы для немедленной работы с помощью или. Подтвердите настройку с помощью. Отображается установленное текущее время. Настройка завершена. Возможны следующие действия: Выберите функции в строке меню с помощью или, подтвердите выбор с помощью.
Дальнейшая процедура описана в соответствующем разделе для выбранной функции. 8
9 Включите обогреватель Активируйте таймер с помощью (см. Стр. 7). Отобразите символ выбора с помощью или.Подтвердите выбор нажатием. Нагреватель включен. Для времени работы возможны следующие действия: Время работы можно принять с помощью. Время работы можно изменить однократно с помощью или, а затем подтвердить с помощью. Пожалуйста, обрати внимание! Последнее отображаемое время работы принимается без подтверждения. нажмите, чтобы отобразить температуру, последнее сохраненное время работы остается в силе. Возможны следующие действия: Вызов дисплея. нажмите, отображается текущий уровень нагрева (только для воздухонагревателей) нажмите, чтобы отобразить время.нажмите, чтобы отобразить время работы. См. Настройки выше. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции. 9
10 Выключить обогреватель.
Выбрать символ с помощью или. Подтвердите выбор нажатием. Подогрев дисплея выключен. Возможны следующие действия: переключиться с отображения температуры на отображение времени и обратно, нажать. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью.Дальнейшая процедура описана в соответствующем разделе для выбранной функции. 10
11 Включение вентиляции возможно только в том случае, если в строке меню отображается символ (общие сведения см. На стр. 13). Активируйте таймер с помощью (см. Стр. 7). Отобразите символ выбора с помощью или. Подтвердите выбор нажатием. Включена вентиляция. Для времени работы возможны следующие действия: Время работы можно принять с помощью. Время работы можно изменить однократно с помощью или, а затем подтвердить с помощью.Пожалуйста, обрати внимание! Последнее отображаемое время работы принимается без подтверждения. нажмите, чтобы отобразить температуру, последнее сохраненное время работы остается в силе. Возможны следующие действия: Вызов дисплея.
нажмите, чтобы отобразить время. нажмите, чтобы отобразить время работы. См. Настройки выше. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции. 11
12 Выключить вентиляцию можно только в том случае, если в строке меню отображается символ (общие сведения см. На стр. 13).Выберите символ с помощью или. Подтвердите выбор нажатием. Дисплей Вентиляция выключена. Возможны следующие действия: переключиться с отображения температуры на отображение времени и обратно, нажать. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции. 12
13 Общие указания по режиму вентиляции Если символ не отображается в строке меню, режим вентиляции возможен только в водонагревателе для моделей обогревателя при определенных условиях: Для водонагревателей HYDRONIC (B / D 4 WS, B / D 5 WS, B / D 4 W SC и B / D 5 W SC): необходимо установить переключатель обогрева / вентиляции (номер для заказа).
Для воздухонагревателей AIRTRONIC / AIRTRONIC M: необходимо установить мини-контроллер (номер для заказа). Пожалуйста, обрати внимание! В модернизированных автономных отопителях режима вентиляции не предусмотрено. Выберите режим вентиляции или обогрева для перечисленных выше моделей обогревателей и включите их. Используйте переключатель обогрева / вентиляции или мини-контроллер, чтобы выбрать режим вентиляции или обогрева, а затем включите обогреватель с помощью таймера. Переключение между режимами вентиляции и обогрева Если вы переключаете режим во время вентиляции или обогрева, вы должны использовать таймер для включения обогревателя (см. Стр. 12 и 10).Если обогреватель выключен в режиме обогрева, обогреватель работает. По окончании инерционного прогона используйте переключатель обогрева / вентиляции или мини-контроллер для переключения в режим вентиляции. Затем с помощью таймера снова включите обогреватель. После выключения обогревателя в режиме вентиляции вы можете сразу же переключиться в режим обогрева с помощью переключателя обогрева / вентиляции или мини-контроллера.
Затем с помощью таймера снова включите обогреватель. Переключение режима вентиляции или обогрева Используйте таймер для выключения обогревателя (см. Стр. 12 соотв.10). Пожалуйста, обрати внимание! Перед включением обогревателя необходимо выбрать режим вентиляции или обогрева. При установке переключателя вентиляции в водонагревателях HYDRONIC вентилятор автомобиля напрямую управляется путем обхода режима обогрева, а в воздухонагревателях AIRTRONIC вентилятор обогревателя отключается таким же образом. Если у вас есть дополнительные вопросы относительно режима вентиляции, обратитесь в мастерскую по установке или позвоните по номеру телефона сервисной службы (см. Стр. 24). 13
14 Включение дополнительного модуля возможно только в том случае, если в строке меню отображается символ (общую информацию см. На стр. 15).Активируйте таймер с помощью (см. Стр. 7). Отобразите символ выбора с помощью или. Подтвердите выбор нажатием. Дополнительный блок включен. Для времени работы возможны следующие действия: Время работы можно принять с помощью.
Время работы можно изменить однократно с помощью или, а затем подтвердить с помощью. Пожалуйста, обрати внимание! Последнее отображаемое время работы принимается без подтверждения. нажмите, чтобы отобразить температуру, последнее сохраненное время работы остается в силе. Возможны следующие действия: Вызов дисплея.нажмите, чтобы отобразить время. нажмите, чтобы отобразить время работы. См. Настройки выше. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции. 14
15 Выключить дополнительный модуль можно только в строке меню. отображается символ. Отображение. Выберите символ с помощью или. Подтвердите выбор нажатием. Дополнительный блок выключен. Возможны следующие действия: переключиться с отображения температуры на отображение времени и обратно, нажать.Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции.
Общая информация о дополнительном модуле Дополнительный модуль может быть, например, второй обогреватель или стояночный кондиционер. Также можно комбинировать обогреватель с воздуходувкой. Воздуходувка используется для циркуляции воздуха внутри автомобиля. Нагреватели или вентилятор могут работать одновременно или независимо друг от друга. Функция дополнительного устройства должна быть активирована в мастерской.15
16 Общая информация о программировании предварительно установленного времени С помощью таймера можно запрограммировать 3 предварительно установленных времени. Все 3 предустановленных времени могут быть распределены по одному рабочему дню или по разным рабочим дням. В водонагревателях и если к таймеру подключен датчик температуры, запуск нагревателя рассчитывается автоматически в зависимости от измеренной температуры в помещении и выбранного уровня нагрева (ЭКО или ВЫСОКИЙ). Время работы может составлять от 5 до 60 минут до запрограммированного времени отправления, при этом работа всегда останавливается через 5 минут после запрограммированного времени отправления.
Таким образом, минимально возможное время работы составляет 10 минут, а максимально возможное время работы — 65 минут. В этом случае время работы, установленное в меню установки времени (стр. 8), не действует. Во всех остальных конфигурациях запуск происходит в соответствии с заданным временем работы. Пожалуйста, обрати внимание! Предварительно выбранное время всегда является временем отправления, даже если расчет времени выполнения отключен. Вы не можете запрограммировать более 3 раз предварительного выбора. Максимальное время работы 65 минут для автоматического расчета времени работы является заводской настройкой.При необходимости это может быть сокращено в мастерской по установке до минимум 15 минут. Идентичные предустановленные времена Если для определенного дня недели в программах 1, 2 или 3 запрограммировано несколько идентичных предустановленных времен, действует последнее введенное предустановленное время. Когда таймер активируется, идентичные сохраненные предустановленные значения времени удаляются.
Если одинаковое предустановленное время запрограммировано для разных дней недели, конфликта нет. Перекрытие заданного времени Пример: вы установили режим работы отопителя в будний день для времени вашего отъезда на 13 часов.При этом режим вентиляции был запрограммирован на один и тот же день на часы и с продолжительностью работы 15 минут. Что происходит? Таймер рассчитывает начало нагрева для режима обогревателя, который, в зависимости от измеренной температуры окружающей среды, может быть от 5 до 60 минут до запрограммированного времени отъезда. Если расчетный запуск обогревателя происходит после часов, автомобиль вентилируется между часами и часами, а затем нагревается. Если расчетный запуск обогревателя наступает раньше hrs, автомобиль прогревается до hrs, затем обогреватель останавливается и обогреватель переключается в режим вентиляции.По истечении установленного времени работы в режиме вентиляции отопитель отключается. 16
17 Предварительно установленное время программы Активируйте таймер с помощью (см.
Стр. 7). Отобразите символ выбора с помощью или. Подтвердите выбор нажатием. Выберите предустановленную память 1, 2 или 3 с помощью или и подтвердите нажатием. Выберите день недели Пн Вс с помощью или и подтвердите нажатием. Установите часы кнопками или и подтвердите нажатием. Установите минуты кнопками или и подтвердите нажатием. Выберите нужную функцию или кнопками или и подтвердите нажатием. Продолжение на стр. 18 17
18 Предварительно установленное время программы Время работы отображается только в том случае, если (нагрев с отключенным расчетом времени работы) или выбрано, и его можно принять или отрегулировать с помощью или и подтвердить с помощью.Дисплей Настройка завершена. Пожалуйста, обрати внимание! Назначенные предустановленные ячейки памяти появятся на дисплее. Следующая предустановленная память, которая будет активирована, будет подчеркнута на дисплее, и также будет отображен соответствующий день недели. Такая же процедура требуется для программирования предустановленного времени в памяти предустановок 2 и 3.
Возможны следующие действия: переключиться с отображения температуры на отображение времени и обратно, нажать. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции.18
19 Удаление предустановленного времени Шаги по удалению предустановленного времени такие же, как и при регулировке / установке предустановленного времени, до тех пор, пока текущая функция не начнет мигать в строке состояния. или нажимайте, пока на дисплее не появится. Подтвердите с помощью. Дисплей. Установленное время удалено. Возможны следующие действия: переключиться с отображения температуры на отображение времени и обратно, нажать. Выберите функции в строке меню с помощью или, подтвердите выбор с помощью. Дальнейшая процедура описана в соответствующем разделе для выбранной функции.19
20 Установка уровня нагрева водонагревателей В водонагревателях можно выбрать уровень нагрева ECO (нормальный нагрев) или HIGH (комфортный нагрев).
Выбранный уровень нагрева необходим для расчета продолжительности нагрева в зависимости от измеренной температуры окружающей среды. Пожалуйста, обрати внимание! Уровни нагрева ECO и HIGH действуют только в сочетании с предварительно установленным запрограммированным временем. Активируйте таймер с помощью (см. Стр. 7). Отобразите символ выбора с помощью или. Подтвердите выбор нажатием.Выберите ЭКО или ВЫСОКИЙ уровень нагрева с помощью или и подтвердите нажатием. Выбранный уровень нагрева (например, ВЫСОКИЙ) установлен. 20
21 Заданный уровень нагрева воздухонагревателей Воздухонагреватели можно индивидуально настроить на уровень нагрева от 8 до 36 в немедленном и предварительно заданном режиме. Пожалуйста, обрати внимание! Уровни нагрева с 8 по 36 только приблизительно соответствуют показаниям температуры и, следовательно, могут отличаться от фактической температуры в автомобиле. Активируйте таймер с помощью (см. Стр. 7). Anzeige im Display Выберите символ с помощью или.Подтвердите выбор нажатием.
Измените уровень нагрева кнопками или и подтвердите нажатием. Установлен новый уровень нагрева. 21
22 Что делать, если? Дисплеи Описание Во время работы нагревателя возникает неисправность (например, нехватка топлива или обрыв диагностического кабеля). Способ устранения См. Инструкции по установке нагревателя для получения рекомендаций по устранению неисправностей. Описание В настоящее время активно автоматическое определение оборудования. Возможная причина Устранение Таймер был отключен от напряжения и снова подключен.Подождите, пока не завершится автоматическое определение оборудования. Описание Дисплей установки таймера появляется после активации таймера. Возможная причина Устранение Было прервано питание таймера. Все запрограммированные предустановленные времена имеют Установленное время (см. Стр. 8). был удален. (только для комбинации из 2 элементов управления EasyStart T / T, R + / T, R / T) Описание Нет связи между элементами управления. Возможная причина Способ устранения Перекрытие во время передачи данных Повторите действие оператора.
22
23 Что делать, если? Anzeigen (только для комбинации из 2 элементов управления EasyStart R + / T, R / T) Описание Пульт дистанционного управления находится в режиме обучения.Возможная причина Таймер был отключен от напряжения и снова подключен. Устранение Дождитесь завершения режима обучения. Предварительно установленное время не может быть запрограммировано / дисплей исчезает. Невозможно запрограммировать предварительно установленное время. Возможная причина активен режим ADR. В этом режиме нельзя программировать предустановленное время (недоступно в строке меню). Дисплей исчезнет. Возможная причина Клемма 58 (освещение) не подключена. Способ устранения Подключить клемму 58 (освещение). Пожалуйста, обрати внимание! Если вы не можете устранить неисправность или ошибку, обратитесь в авторизованный сервисный центр JE или наберите номер телефона сервисной службы, указанный на странице
24 Горячая линия сервисной службы Если у вас есть какие-либо технические вопросы, проблемы с вашим таймером или обогревателем, наберите следующий Телефон службы поддержки: Телефон горячей линии Телефон 0800 / Горячая линия факса Факс / За пределами Германии, пожалуйста, свяжитесь с соответствующим национальным сервисным агентом Eberspächer.
24
25
26
27
28 J. Eberspächer GmbH & Co. KG Eberspächerstraße 24 D Esslingen Telefon Telefax Мы оставляем за собой право вносить изменения Отпечатано в Германии J. Eberspächer GmbH & Co. KG
Инструкции по установке Easystart.Комфортный таймер с возможностью предустановки на 7 дней. 22 1000 32 88 07 08.2010
2 содержание вводная страница • прочтите сначала ………………………. ………………………………………….. …………………… 3 • общие сведения / инструкции по технике безопасности ………………. ………………………………………. 3 • ”вентиляция «Режим ……………….
3 введение режима« вентиляция », если символ не отображается в строке меню,« вентиляция ”Режим возможен только в водонагревателе для моделей водонагревателей при определенных условиях: • с водонагревателями Hydronic (b / d 4 ws, b / d 5 ws, b / d 4 w sc и b / d 5 w sc ): переключатель «обогрев / вентиляция».
..
4 Объем поставки 1 Таймер 12 В / 24 В 1 колпачок 1 крепежный винт 1 основание 1 корпус плоского разъема 9 junior power timer нажмите на втулку 1 нажмите на корпус втулки 2 фиксатор зажимы 1 шаблон для сверления дополнительные детали (опция) — датчик температуры в помещении (номер для заказа: 22 1000 32 49 00) — датчик внешней температуры …
5 установка установка таймера установка таймера в подходящее место на приборной панели в пределах прямой видимости водителя и подключение согласно эскизу и принципиальным схемам в конце данной документации.• используйте прилагаемый самоклеящийся шаблон для сверления, чтобы расположить и просверлить отверстия. Снимите …
6 Инструкции по установке электрическое подключение обожмите нажимные втулки на жгут проводов обогревателя (при необходимости) и датчик температуры помещения (опционально) и закрепите их в корпусе 9-контактной розетки (см.
электрические схемы в конце данной инструкции по установке). Нажмите на фиксатор …
7 Комбинируйте таймер Easystart t с таймером Easystart t Установите один таймер внутри автомобиля, как описано на стр. 5 в разделе «Установка таймера».Второй раз зафиксируйте таким же образом, например На боковой или задней панели кабины водителя или спальной кабины и подключите (см. Принципиальные схемы в конце установки в …
8 первоначальный ввод в эксплуатацию выполнить первоначальный ввод в эксплуатацию необходимо выполнить следующие шаги последовательно во время первоначального ввода в эксплуатацию • подайте рабочее напряжение, рабочее напряжение подается путем вставки предохранителя в держатель предохранителя. Автоматическое обнаружение через пять секунд после подачи рабочего напряжения…
9 • сконфигурировать систему система должна быть сконфигурирована в зависимости от приложения.
Нажимайте, пока на дисплее не появится строка меню и не отобразится температура. Выберите символ с помощью или. Затем одновременно кратковременно нажмите и. Подтвердите меню p1 с помощью. Выберите подменю c1 или c2 с помощью или и подтвердите w …
10 первоначальный ввод в эксплуатацию сконфигурировать систему (продолжение) данные передаются, если пункт меню c1 / 07 был подтвержден с помощью.Затем отображается время. Конфигурация системы закончена. Примечания к пунктам меню 04 • эти пункты меню не должны использоваться для текущих нагревателей и должны быть установлены …
11 нажимайте, пока на дисплее не появится строка меню и температура отображается. Выберите символ с помощью или. Затем одновременно кратковременно нажмите и. Отображается меню p1. Выберите функцию сброса с помощью или и подтвердите нажатием. Таймер сбрасывается до заводских настроек.Разное, обратите внимание! Сбросить fu .
..
12 что делать, если…? Отображает дисплей • диагностический кабель не подключен. • в настоящее время диагностические данные отсутствуют. Повторите запрос. Пункт меню не отображается в строке меню • к диагностическому кабелю не подключено ни одно устройство с диагностикой je. Пункт меню не отображается в строке меню • Режим вентиляции не был …
13 символ подтверждения диагностики с помощью.Нагреватель включен. Подтвердите время работы с помощью. И: одновременно нажмите кратковременно. Возможны следующие действия: • вызвать память ошибок. Используйте или для вызова памяти ошибок f1 — f5. • снова вызвать память ошибок. И: одновременно нажмите кратковременно. • delet …
14 Конфигурация системы отображения выберите подменю c2, как описано на стр. 7. После согласования отдельные пункты меню отображаются пошагово.
Диагностика 00 тип нагревателя 0 = неизвестный блок 1 = воздушный нагреватель 2 = водонагреватель 3 = дополнительный блок 01 диагностика 0 = — — — 1 = нет 2 = автономный режим …
15 список деталей принципиальные схемы 2.15.1 датчик температуры в помещении (опция) 2.15.9 датчик внешней температуры (опция) 3.1.7 кнопка включения / выключения 3.1.9 переключатель обогрева / вентиляции 3.1.11 круглый регулятор блок 3.1.16 кнопка дистанционного радиоуправления 3.1.17 «мини-контроллер» блок управления 3.2.15 таймер easystart t…
16 принципиальные схемы 25 2069 00 97 08 перечень деталей стр. 15 airtronic / airtronic m данная принципиальная схема действительна для отопителей с одним диагностическим кабелем и кабельным жгутом блока управления, которые надежно изолированы. Пожалуйста, обрати внимание!.
17 принципиальные схемы 25 2069 00 97 09 a airtronic / airtronic m — adr Данная принципиальная схема действительна для отопителей с одним диагностическим кабелем и кабельным жгутом блока управления, которые жестко изолированы.
Список запчастей стр. 15 обратите внимание !.
18 принципиальные схемы 25 2361 00 97 03 a airtronic / airtronic m / airtronic l эта принципиальная схема предназначена для отопителей с двумя диагностическими кабелями и чей жгут проводов блока управления намотан изолентой. Список запчастей стр. 15 обратите внимание !.
19 принципиальные схемы 25 2361 00 97 04 список деталей стр. 15 airtronic / airtronic m / airtronic l — эта принципиальная схема предназначена для отопителей с 2 диагностическими кабелями и чей жгут проводов блока управления намотан кабелем Лента.Пожалуйста, обрати внимание!.
20 принципиальные схемы воздушного отопителя d 8 lc 25 1890 00 97 03 перечень деталей стр. 15.
21 принципиальные схемы воздушного отопителяd 8 lc перечень деталей стр. 15 25 1890 00 97 03 а.
22 электрические схемы Hydronic b 4 WS / D 4 WS Hydronic B 5 WS / D 5 WS Hydronic B 4 W SC / D 4 W SC Hydronic b 5 W SC / D 5 W SC 25 2217 00 97 03 a список деталей стр.
15.
23 электрические схемы Hydronic d 5 ws / d 5 w sc — 24 v — adr 25 2218 00 97 01 перечень деталей стр. 15.
24 электрические схемы Hydronic M 25 2160 00 97 03 список деталей стр. 15.
25 электрические схемы Hydronic M — ADR 25 2160 00 97 04 список деталей стр.15.
26 гидравлические схемы 25 1818 00 97 05 список деталей стр. 15.
27 декларация соответствия.
Мы оставляем за собой право вносить изменения, напечатанные в германии © j.Eberspächer gmbh & co. Кг дж. Eberspächer gmbh & co. Kg eberspächerstraße 24 d-73730 esslingen telefon 0711 939-00 telefax 0711 939-0643 [адрес электронной почты защищен] www.Eberspaecher.Com.
диагностика tc-media Запчасти и аксессуары для автомобилей 221000328800 Обогреватель EBERSPACHER 7-дневный таймер EasyStart T вкл. диагностика tc-media221000328800 обогреватель EBERSPACHER 7-дневный таймер EasyStart T вкл.диагностика, диагностика 221000328800 Нагреватель EBERSPACHER 7-дневный таймер EasyStart T вкл., от £ 98,45, Совместим с водонагревателями Eberspacher Hydronic D4WSC и D5WSC, а также с воздухонагревателями Eberspacher D1LCC, D3LCC, D5LC, D8LC плюс все Airtronic, Outlet Shopping Отличное качество Горячий контактный прорыв Стиль Высокое качество по доступным ценам! 221000328800 Обогреватель EBERSPACHER 7-дневный таймер EasyStart T вкл. диагностика.
обогреватель EBERSPACHER 7-дневный таймер EasyStart T (вкл.диагностика) 221000328800. Совместим с водонагревателями Eberspacher Hydronic D4WSC и D5WSC. Также воздушные отопители Eberspacher D1LCC, D3LCC, D5LC, D8LC плюс все Airtronic.
От 98,45 фунтов стерлингов .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Тип: ： Отопление и кондиционер ， Номер детали производителя: ： 221000328800 ： Бренд: ： Eberspacher ， MPN: ： 221000328800 ： EAN: ： 4030813507492 ，
Все размеры доступны в белом цвете. K-t Industries отремонтирует или заменит. она растет гораздо быстрее, чем любая другая древесина. Сообщите нам, что вы ищете, и мы будем более чем счастливы получить это для вас. Обеспечение качественных петель для всех ваших промышленных квадратных пальцев; Низкий верх; Тип застежки без шнуровки.
КОМФОРТ: Мягкая средняя подошва и синтетическая подошва, 221000328800 Утеплитель EBERSPACHER 7-дневный таймер EasyStart T вкл. диагностика , Hansgrohe HG32318001 Накладка Talis S ThermoBalance III, обувь будет отправлена без коробки.[Фактическое ручное измерение размера]. Винтажная рубашка Wrangler из шамбре 1960-х годов на пуговицах. Одеяло следует стирать в машине в холодной воде и сушить на слабом огне. Эта полностью тканевая кукла была сделана в 1940-х годах, застежка-молния или расположение ткани могут быть разными, 221000328800 Обогреватель EBERSPACHER 7-дневный таймер EasyStart T вкл. диагностика , неровности и пятна) и для того, чтобы иметь сильный внешний вид, перед покраской может потребоваться некоторая очистка, сладкий подарок на День матери или день рождения мамы, обеспечивает привлекательное и легкое решение для многих потребностей хранения, Взрослый Средний ): Спорт и отдых, ИДЕАЛЬНЫЙ НАБОР ДЛЯ ВАШЕГО ЭКСПЕРТА ПРОТОТИПОВ ★ Отличное сочетание для ваших нужд; Легко объединяйтесь в группы; Отлично подходит для Arduino Proto Shield, долговечность и долгий срок службы, 221000328800 Нагреватель EBERSPACHER 7-дневный таймер EasyStart T вкл.диагностика , Мембранные всасывающие насосы высокого давления с держателем Миниатюрный вакуумный насос: Кухня и дом, дверная сигнализация может работать с хостом шлюза RF 433 МГц для определения состояния открытия двери.
Copyright 2021. Все права защищены.
Вы когда-нибудь пробовали использовать два кондиционера в кемпинге на 30 ампер? Всплеск от запуска второго компрессора может привести к срабатыванию выключателя, особенно в старых и удаленных кемпингах.Мы установили устройство, называемое «плавным пуском», в каждый из наших кондиционеров, и теперь всплеск исчез, что позволяет нам запускать оба одновременно, даже при подключении на 30 ампер. Они также идеально подходят для использования небольшого генератора для питания одного кондиционера во время стыковки.
Наши кондиционеры с тепловым насосом Penguin на 15 000 БТЕ обычно потребляют около 10–12 ампер во время работы. Но для запуска кондиционера требуется гораздо больше тока, чем для его запуска. Это связано с так называемой «силой тока заторможенного ротора», которая может потребовать в 5-6 раз больше мощности, чтобы заставить компрессор кондиционера начать работу.
Если в жаркие летние дни вы проживаете только с одним кондиционером в стоянках для автофургонов на 30 ампер, или если у вас есть небольшой портативный генератор, который вы хотели бы использовать для запуска одного кондиционера на своем меньшем RV, мягкий старт может иметь решающее значение. Их несложно установить, особенно если вы посмотрите вышеприведенное обучающее видео для детей! ?
СОХРАНИТЬ $ 25.00!
MICRO-AIR EASYSTART КОД СКИДКИ
Micro-Air предлагает зрителям RVgeeks скидку 25 долларов при покупке EasyStart 364
прямо у них на сайте www.microair.net. Используйте код скидки « RVGEEKS » при оформлении заказа!
ПРИМЕЧАНИЕ: Скидка распространяется только на EasyStart 364, но если у вас несколько кондиционеров, вы сэкономите 25 долларов на каждом из них!
А теперь у Micro-Air появился еще один замечательный продукт — термостат Micro-Air EasyTouch RV. Обновите систему обогрева и охлаждения вашего дома на колесах с помощью этой модели с программируемым цветным сенсорным экраном, Wi-Fi и Bluetooth. Используйте приложение на своем интеллектуальном устройстве (доступно как для iOS, так и для Android), чтобы изменить настройки, не выходя из кровати… или на другом конце света (при условии, что у вашего дома на колесах постоянное подключение к Интернету и сеть Wi-Fi).
Сэкономьте 15 $ Термостат Micro-Air EasyTouch RV Скидка 15 $Хотите добавить в свой жилой дом некоторые функции «умного дома»? Как насчет нового цветного сенсорного экрана, программируемого термостата? Еще лучше, как насчет того, который позволяет вам управлять им (даже удаленно) с помощью … Показать больше
Хотите добавить некоторые функции «умного дома» в свой RV? Как насчет нового цветного сенсорного экрана, программируемого термостата? Еще лучше, как насчет того, который позволяет вам управлять им (даже удаленно) с помощью смартфона или планшета? Это то, что делает термостат Micro-Air Easy Touch RV.
Посмотрите наше видео об EasyTouch
Сэкономьте 15 долларов на каждом термостате EasyTouch RV при покупке напрямую в Micro-Air.
Показать меньшеПохожие и недавние видео:
Рекомендуемые и сопутствующие товары и услуги:
Мы были бы рады, если бы вы поделились этим!
EasyStart — наиболее совершенное и эффективное устройство плавного пуска для всех систем кондиционирования воздуха
EasyStart — уникальное устройство плавного пуска, разработанное специально для однофазных двигателей.В нем используется самооптимизирующаяся последовательность пуска из 4 частей, что приводит к минимально возможному пусковому току. EasyStart может обеспечить снижение пускового тока на 65-75% по сравнению с LRA компрессора (сила тока заторможенного ротора). EasyStart — идеальное решение, позволяющее кондиционеру или холодильному компрессору работать от генератора, инвертора или ограниченного сетевого питания, когда в противном случае он не работал бы. Он также может применяться к двигателям воздушного компрессора и жидкостного насоса.
Характеристики:
Позволит ли мне EasyStart запускать и использовать мой RV A / C 13,5K или 15K на Honda EU2000i?
Да, но нужно применять довольно строгое управление питанием, поскольку многие кондиционеры могут потреблять 1700-1900 Вт в жаркую погоду. Кроме того, Honda sy может не хватить мощности на высоте 4000 футов или выше. (Перенастройка карбюратора может увеличить это значение.) У нас много довольных клиентов EasyStart, использующих этот генератор Honda со всеми марками крышных кондиционеров.EasyStart запускает и запускает эти компрессоры даже при включенном режиме ECO генератора. Как насчет использования одного из многих других инверторных генераторов на рынке, конкурирующих с Honda? Не все генераторы созданы одинаково, и в некоторых случаях вы получаете то, за что платите. Ваш лучший источник прямо сейчас — поискать по многочисленным блогам и доскам объявлений в сети и проверить обзоры на интересующий вас генератор.
Насколько сложно установить в доме на колесах?
EasyStart устанавливается внутри дождевого козырька на крыше.Провода подводятся к электрическому шкафу и подключаются к четырем точкам в нем. У нас есть множество схем подключения крышных агрегатов, а в некоторых случаях и полные руководства по установке. Хотя большинство клиентов устанавливают EasyStart самостоятельно, некоторые предпочитают, чтобы его установил их дилер, специалист по ОВК или электрик.
Аннулирует ли EasyStart гарантию на мой компрессор?
Некоторые владельцы домов на колесах опасаются, что их установка EasyStart 364 может каким-то образом аннулировать гарантию производителя на двигатель компрессора их крышного кондиционера.По закону этого не должно быть. Но никогда не знаешь, что может утверждать производитель. Компания Micro-Air уверена, что ее продукция не может повредить ваш компрессор. Мы рекомендуем, если у вас есть потенциальная проблема с гарантией, подумайте об удалении EasyStart, чтобы избежать каких-либо проблем, связанных с его установкой. Мы действительно предлагаем расширенную гарантию
Сможет ли Easy Start сократить или продлить срок службы моего компрессора?
Нет. EasyStart работает только во время пуска двигателя, затем отключается от цепи.Так как большинство компрессоров выходят из строя механически, прежде чем выходят из строя электрически, EasyStart не влияет на долговечность компрессора.
EasyStart T Инструкции по установке.
Комфортный таймер с возможностью предустановки на 7 дней.
www.butlertechnik.com
www.butlertechnik.com
2
Содержание
Введение Страница Пожалуйста, прочтите в первую очередь ………………………………………………………….. …………………………… 3 Общие сведения / инструкции по технике безопасности ……….. ………………………………………….. …. 3 Режим вентиляции ……………………………………. ………………………………………….. …….. 3 Назначение …………………………………. ………………………………………….. ………………….. 3 Технические характеристики …………………… ……………………………………………………….. . 4 Объем поставки ……………………………………… ………………………………………….. …… 4 Дополнительные детали (опция) ……………………………….. ………………………………………….. .. 4
Инструкции по установке Установка …………………………………… ………………………………………….. ……………… 5 Установить таймер ……………………………………………………………………. …………………… 5 Электрическое подключение ………………….. ………………………………………….. …………….. 6 Установите датчик температуры в помещении (опция) ……………………. …………………………… 6 Установите внешний датчик температуры (опция) ……… ……………………………………… 6 Комбинирование таймера EasyStart T с таймером EasyStart T ………………………………………. ….7
Первый ввод в эксплуатацию Выполнить первый ввод в эксплуатацию …………………………………… ………………………………… 8 Подайте рабочее напряжение ……. ………………………………………….. ………………………. 8
Автоматическое обнаружение …………….. ………………………………………….. …………………… 8 Установите время и время работы ………………. ………………………………………….. …. 8
Настроить систему…………………………………………… ………………………………. 9, 10 Допустимые комбинации агрегатов ……. ………………………………………….. …………….. 10 Таймер проверки ………………………… ………………………………………….. ……………………. 10
Разное Функция сброса ………………. ………………………………………….. …………………………… 11
Что делать, если? Дисплеи…………………………………………… ………………………………………….. ………. 12 ndiA дисплей ………………………………. ………………………………………….. ………….. 12 Пункт меню AD не отображается в строке меню ……………………. ………………… 12 Пункт меню не отображается в строке меню ………………. ………………………. 12
Обслуживание ……………… ……………………………………………………………………………… …….. 12
Диагностика Выполнение диагностики нагревателя …………………………….. …………………………………………. 13 Конфигурация системы отображения ……………………………………….. ………………………….. 14
Электрические схемы Список деталей Электрические схемы ……… ………………………………………….. ……………………. 15 Соответствие принципиальных схем различным моделям обогревателей AIRTRONIC, AIRTRONIC M и
AIRTRONIC L…………………………………………… ……………………….. 15 Принципиальные схемы (в конце инструкции по монтажу)
Декларация соответствия (в конце инструкции по установке)
www.butlertechnik.com
www.butlertechnik.com
3
Введение
Режим вентиляции Если символ не отображается в строке меню, режим вентиляции возможен только в подогреватель для моделей обогревателей при определенных условиях: Для водонагревателей HYDRONIC
(B / D 4 WS, B / D 5 WS, B / D 4 W SC и B / D 5 W SC): переключатель обогрева / вентиляции ( № заказа.22 1000 31 89 00) (см. Принципиальную схему, пункт 3.1.9).
С воздухонагревателями AIRTRONIC / AIRTRONIC M: необходимо установить мини-контроллер
(номер для заказа 22 1000 32 07 00) (см. Электрические схемы, пункт 3.1.17).
Режим вентиляции невозможен во всех других моделях обогревателей. При установке переключателя вентиляции в водонагревателях HYDRONIC вентилятор автомобиля напрямую управляется путем обхода режима обогрева, а в воздухонагревателях AIRTRONIC вентилятор обогревателя обходится таким же образом.
Перед включением обогревателя необходимо выбрать режим вентиляции или обогрева. Для автономных отопителей
модернизированный режим вентиляции не предусмотрен. Если у Вас возникнут дополнительные вопросы по поводу режима вентиляции
, позвоните по номеру телефона сервисной службы (см. Стр. 12).
Принципиальные схемы находятся в конце данной инструкции по установке.
Обратите внимание!
Назначение
Таймер EasyStart T используется для включения / выключения и предварительной настройки времени включения, времени работы и режима работы отопителя и / или дополнительного блока, установленного в автомобиле
Неправильное использование и использование вне помещений в определенной области использования аннулируется всякая ответственность и гарантия.
Обратите внимание!
Внимание! Соблюдайте указания по технике безопасности и общую информацию, приведенную в документации на обогреватель и в инструкции по эксплуатации EasyStart T.
Пожалуйста, прочтите в первую очередь Перед тем, как приступить к установке таймера, обязательно внимательно прочтите эти инструкции по установке. Эти инструкции по установке содержат важную информацию, которая вам потребуется для установки таймера.
Общая информация / инструкции по технике безопасности В режиме ADR возможна только немедленная работа без индикации температуры.Мы рекомендуем установить датчик температуры, доступный в качестве опции, чтобы можно было использовать все функции таймеров. Если датчик температуры (опция) подключен, запуск нагревателя автоматически рассчитывается для водяных нагревателей. В воздухонагревателях используется датчик температуры. для отображения температуры.
www.butlertechnik.com
www.butlertechnik.com
4
Объем поставки
1 Таймер 12 В / 24 В1 Колпачок1 Крепежный винт1 Основание1 Корпус плоского разъема9 Junior Power Timer нажмите на втулку1 Нажмите на корпус втулки2 Фиксирующие зажимы1 Шаблон для сверления
Дополнительные детали (опция)
Датчик температуры в помещении (номер для заказа: 22 1000 32 49 00) Внешний датчик температуры (Номер для заказа: 25 1482 89 41 00) Кнопка ВКЛ / ВЫКЛ (Номер для заказа: 22 1000 32 84 00) Консоль (Номер для заказа: 22 1000 51 32 00)
Технические характеристики
Рабочее напряжение: 12 В / 24 В Размеры: 36 x 51 x 10,5 мм Рабочая температура: от 40 C до +80 CLCD: читаемость обеспечивается от 20 C до +60 C.
При температуре ниже 10 C дисплей становится вялый, т. е. мигание происходит медленнее.
Введение
Обратите внимание!
www.butlertechnik.com
www.butlertechnik.com
5
Установка Установка таймераУстановите таймер в подходящем месте на приборной панели в пределах видимости водителя и подключите согласно эскизу и принципиальным схемам в конце данной документации. Используйте прилагаемый самоклеящийся шаблон для сверления
, чтобы расположить и просверлить отверстия. По окончании сверления снимите шаблон для сверления.
При необходимости можно использовать пенопластовую подушку для выравнивания неровностей.Для этого снимите защитный пластиковый лист и приклейте основание к таймеру.
Пропустите жгут проводов обогревателя через отверстие диаметром 8 мм.
Предварительно установите таймер с расширительной пробкой в просверленное отверстие 6,5 мм.
Если используется основа из пенопласта, снимите и второй защитный пластиковый лист.
Вставьте или закрутите крепежный винт в распорный болт, чтобы закрепить таймер.
Снимите защитный пластиковый лист с колпачка и вставьте колпачок.
Закрепите плоский разъем жгута проводов таймера в корпусе 9-контактного плоского разъема.
Вдавите фиксирующую защелку на корпусе плоского разъема.
Устанавливайте таймер только внутри автомобиля. При выборе места установки
убедитесь, что дисплей хорошо виден, при необходимости используйте консоль (опция).
Инструкция по установке
Внимание!
1 Таймер2 Крепежный винт с колпачком3 Жгут проводов к обогревателю4 Датчик температуры в помещении (опция) 5 Саморез C2.9 x 19 (1x, опционально) 6 Нажимные втулки (9x) 7 Корпус нажимной втулки 8 Корпус плоского разъема 9 Жгут проводов таймера 10 Шаблон для сверления 11 Основание из пенопласта 12 Фиксирующие зажимы
Установка
2
1
3
4
5
6
78
9
10 11
12
12
www.butlertechnik.com
www.butlertechnik.com
6
Инструкции по установке
Электрическое подключение
Обжим наденьте гильзы на жгут проводов обогревателя (при необходимости) и датчик комнатной температуры (опция) и закрепите их в 9-контактном корпусе розетки (см. принципиальные схемы в конце данной инструкции по установке).Вдавите фиксирующую защелку на корпусе нажимной втулки. Соедините нажимную втулку и корпус плоского разъема.
Пока не вставляйте предохранитель в патрон.
Установите датчик температуры в помещении (опция) Закрепите датчик температуры в помещении (номер для заказа: 22 1000 32 49 00 внутри автомобиля с помощью прилагаемого винта (5), чтобы измерить типичную внутреннюю температуру. Не устанавливайте комнатную температуру датчик в диапазоне солнечного излучения, рядом с выходными форсунками обогревателей автомобиля или в пространстве для ног.Рекомендация: Датчик температуры в помещении должен быть установлен на уровне сиденья в
Новое интуитивно понятное управление с помощью простого меню.
