WiFi-модуль ESP8266

• ESP8266 (также называемый беспроводным приемопередатчиком ESP8266) представляет собой экономичный, простой в эксплуатации, компактный и маломощный модуль Wi-Fi , разработанный Espressif Systems , поддерживает как TCP/IP, так и последовательный протокол. .
• Он обычно используется во встроенных проектах на основе облачных технологий Интернета вещей и считается наиболее широко используемым модулем Wi-Fi из-за его низкой стоимости и небольшого размера.
• Он работает при рабочем напряжении 3 В и может работать с максимальным напряжением около 3,6 В, поэтому, если вы используете питание 5 В, требуется внешний преобразователь логического уровня.

• Модуль Wi-Fi ESP8266 можно легко подключить к плате микроконтроллера (например, Arduino UNO) через последовательный порт.
• Доступно множество коммутационных плат на основе WiFi-модуля ESP8266 (например, ESP8266 NodeMCU V3).
• Из-за своего компактного размера он в основном используется в автономных проектах (например, в робототехнике).

• Помимо ESP8266, «Espressif Systems» разработала много других модулей ESP WiFi, некоторые из них показаны на рисунке ниже:

Теперь давайте посмотрим на распиновку ESP8266, необходимую для взаимодействия с микроконтроллерами.

Распиновка ESP8266

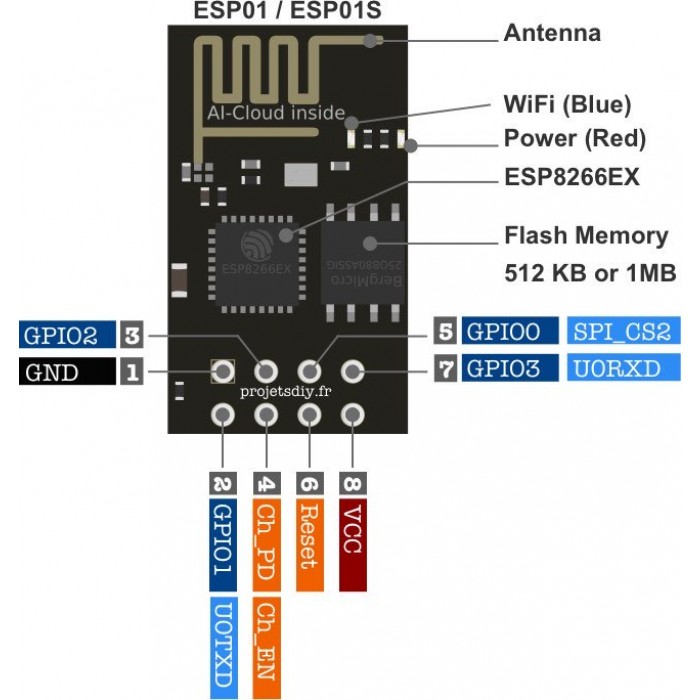

• Распиновка ESP8266 состоит всего из 8 контактов, которые приведены в таблице ниже вместе с их работой:

• Каждый контакт имеет определенную функцию, связанную с ним, где Vcc и GND являются источником напряжения и заземлением соответственно.
• RX и TX используются для связи, где TX предназначен для передачи данных, а RX используется для приема данных.

ESP8266 Datasheet

• Вы можете скачать ESP8266 Datasheet, нажав кнопку ниже:

Скачать техническое описание ESP8266

Особенности ESP8266

• Он также известен как система на кристалле (SoC) и поставляется с 32-разрядным микроконтроллером Tensilica, антенными переключателями, радиочастотным балуном, усилителем мощности, стандартными цифровыми периферийными интерфейсами, приемным усилителем с низким уровнем шума, модулем управления питанием. и возможность фильтрации.
• Процессор основан на Tensilica Xtensa Diamond Standard 106Micro и работает на частоте 80 МГц.
• Он включает загрузочное ПЗУ 64 КБ, ОЗУ пользовательских данных 80 КБ и ОЗУ инструкций 32 КБ.
• Он поддерживает Wi-Fi 802.11 b/g/n на частоте около 2,4 ГГц и другие функции, включая 16 GPIO, межинтегральную схему (I²C), последовательный периферийный интерфейс (SPI), 10-битный АЦП и интерфейсы I²S с прямым доступом к памяти.
• Доступ к внешней флэш-памяти QSPI осуществляется через SPI и поддерживает до 16 МБ и от 512 КБ до 4 МБ, изначально включенных в модуль.
• Это крупное достижение в области беспроводной связи с небольшим количеством схем. и содержит встроенный регулятор, который помогает обеспечить стабильное питание 3,3 В на плате.
• Он поддерживает APSD, что делает его идеальным выбором для приложений VoIP и интерфейсов Bluetooth.

Как включить питание модуля

• Вы можете включить питание устройства через порт ПК с помощью адаптера USB-Serial. 2 батареи AA и LIPO одинаково удобны для питания устройства.
• Не рекомендуется подключать это устройство напрямую к плате разработки 5 В. Это может серьезно повлиять на качество и общую производительность устройства.

ESP8266 NodeMCU

• Существует множество коммутационных плат, разработанных разными компаниями на основе этого WiFi-модуля ESP8266.
• Среди этих коммутационных плат ESP8266 NodeMCU является самой популярной.
• Вот схема распиновки ESP8266 NodeMCU:

ESP8266 Проекты и приложения

Модуль Wi-Fi ESP8266 широко используется во встраиваемых проектах и, таким образом, предоставляет возможности WiFi. Вот несколько проектов и приложений ESP8266:

• Беспроводной веб-сервер
• Геолокация с использованием ESP8266
• Датчики давления на железнодорожных путях
• Измеритель загрязнения воздуха
• Система регистрации температуры
• Самый маленький в мире проект Интернета вещей
• Робот, управляемый через Wi-Fi
• Контроль влажности и температуры
• M2M с использованием ESP8266

Это все на сегодня. Я надеюсь, что дал вам все, что вам нужно знать об этом модуле Wi-Fi. Если вы не уверены или у вас есть какие-либо вопросы, вы можете задать их мне в разделе комментариев ниже. Я хотел бы помочь вам в любом случае я могу. Пожалуйста, держите нас в курсе ваших предложений, чтобы мы продолжали предоставлять качественную работу, которая соответствует вашим потребностям и требованиям. Спасибо за прочтение статьи.

JLBCB — прототип 10 печатных плат за 2 доллара США (любой цвет) Китайское крупное предприятие по производству прототипов печатных плат, более 600 000 клиентов и онлайн-заказ Ежедневно Как получить денежный купон PCB от JLPCB: https://bit.ly/2GMCH9w

Теги:

esp8266 , распиновка esp8266 , esp8266 приложения , особенности esp8266 , спецификация esp8266 , модуль Wi-Fi esp8266 , esp8266 нодмку ,

-Автор сайта

Сайед Заин Насир

Саидзаиннасир Я Сайед Заин Насир, основатель The Engineering Projects (TEP). я программист с 2009 года, до этого я просто искал вещи, делал небольшие проекты, а теперь делюсь своим знания через эту платформу. Я также работаю фрилансером и сделал много проектов, связанных с программирование и электрические схемы. Мой профиль Google+Подписаться Присоединиться

Добавить комментарий

ESP8266: какие контакты GPIO следует использовать?

Эта статья представляет собой руководство по GPIO ESP8266: схемы выводов, их функции и способы их использования.

Чип ESP8266 12-E имеет 17 контактов GPIO. Не все GPIO доступны на всех макетных платах ESP8266, некоторые GPIO не рекомендуется использовать, а другие имеют очень специфические функции.

С помощью этого руководства вы узнаете, как правильно использовать GPIO ESP8266 и избежать многочасовых разочарований, используя наиболее подходящие контакты для ваших проектов.

Примечание. Не все GPIO доступны на всех макетных платах, но каждый конкретный GPIO работает одинаково независимо от используемой макетной платы. Если вы только начинаете работать с ESP8266, мы рекомендуем ознакомиться с нашими руководствами по ESP8266.

Схема контактов чипа ESP8266 12-E

На следующем рисунке показана схема контактов чипа ESP8266 12-E. Используйте эту диаграмму, если вы используете в своих проектах чистый чип ESP8266.

Примечание. не все GPIO доступны на всех макетных платах, но каждый конкретный GPIO работает одинаково независимо от используемой вами макетной платы. Если вы только начинаете работать с ESP8266, мы рекомендуем прочитать наше руководство: Начало работы с ESP8266.

На данный момент существует большое разнообразие макетных плат с чипом ESP8266, которые отличаются количеством доступных GPIO, размером, форм-фактором и т. д. 12E NodeMCU Kit и Wemos D1 Mini. Для сравнения этих плат вы можете прочитать это руководство: Сравнение плат для разработки Wi-Fi ESP8266.

Распиновка ESP8266-01

Если вы используете плату ESP8266-01, вы можете использовать следующую схему GPIO в качестве справки.

Комплект ESP8266 12-E NodeMCU

Схема выводов комплекта ESP8266 12-E NodeMCU показана ниже.

Распиновка Wemos D1 Mini

На следующем рисунке показана распиновка WeMos D1 Mini.

Загрузить PDF-файл со схемами выводов ESP8266

Мы собрали удобный PDF-файл, который вы можете скачать и распечатать, чтобы схемы ESP8266 всегда были у вас под рукой:

Скачать PDF Диаграммы распиновки »

ESP8266 Периферий

Периферийные устройства ESP8266 включают в себя:

• 17 GPIOS
• SPI
• I2C (реализовано на программном обеспечении)
• I2 с DMA
.

Лучшие выводы для использования — ESP8266

Важно отметить, что в отношении ESP8266 номер GPIO не соответствует этикетке на трафаретной печати платы. Например, D0 соответствует GPIO16, а D1 соответствует GPIO5.

В следующей таблице показано соответствие между метками на шелкографии и номером GPIO, а также то, какие контакты лучше всего использовать в ваших проектах, а с какими следует быть осторожными.

Контакты, выделенные зеленым, можно использовать. Те, которые выделены желтым, можно использовать, но вам нужно обратить внимание, потому что они могут иметь неожиданное поведение, в основном при загрузке. Выводы, выделенные красным, не рекомендуется использовать в качестве входов или выходов.

Label	GPIO	Input	Output	Notes
D0	GPIO16	no interrupt	no PWM or I2C support	HIGH при загрузке используется для выхода из глубокого сна
D1	GPIO5	OK	OK
D2	GPIO4	OK	OK	often used as SDA (I2C)
D3	GPIO0	pulled up	OK	connected to Кнопка FLASH, загрузка невозможна при нажатии НИЗКИЙ
D4	GPIO2	поднят вверх	OK	ВЫСОКИЙ уровень, если светодиоды 9-7 подключены к загрузке при загрузке 056
D5	GPIO14	OK	OK	SPI (SCLK)
D6	GPIO12	OK	OK	SPI (MISO)
D7	GPIO13	OK	OK	SPI (MOSI)
D8	GPIO15	pulled to GND	OK	SPI (CS) Boot fails if pulled HIGH
RX	GPIO3	OK	RX pin	HIGH at boot
TX	GPIO1	TX PIN	OK	High At Boot . 0056	X

Продолжайте читать для более подробного и глубокого анализа GPIO ESP8266 и его функций.

GPIO, подключенные к микросхеме флэш-памяти

GPIO6 — GPIO11, обычно подключаются к микросхеме флэш-памяти на платах ESP8266. Таким образом, эти контакты не рекомендуется использовать.

Выводы, используемые во время загрузки

Запуск ESP8266 можно предотвратить, если некоторые выводы вытянуты в НИЗКИЙ или ВЫСОКИЙ уровень. В следующем списке показано состояние следующих контактов на BOOT:

• GPIO16: PIN Высокий при загрузке
• GPIO0: Отказ загрузки, если вытянут низкий уровень
• GPIO2 : PIN -код высок при ботительном сбое, если вытянут низкий Высокий
• GPIO3 : PIN Высокий при загрузке
• GPIO1 : PIN Высокий при загрузке, сбой загрузки, если вытянут низкий
• GPIO10 : штифт высок при ботине
• GPIO9 : штифт высокий AT AT AT HIGH AT AT AT AT AT AT AT AT AT AT HIG AT AT AT AT AT AT HIG AT AT AT AT AT AT HIGH AT AT AT AT AT HIGH AT AT AT AT AT AT BOOT
. ЗАГРУЗКА

Контакты HIGH при загрузке

Существуют определенные контакты, которые выводят сигнал 3,3 В при загрузке ESP8266. Это может быть проблематично, если у вас есть реле или другие периферийные устройства, подключенные к этим GPIO. Следующий вывод GPIOS Вывод высокого сигнала при загрузке:

• GPIO16
• GPIO3
• GPIO1
• GPIO10
• GPIO9

. что может быть проблематично, если они подключены к транзисторам или реле. Вы можете прочитать эту статью, в которой исследуется состояние и поведение каждого GPIO при загрузке.

GPIO4 и GPIO5 являются наиболее безопасными для использования GPIO, если вы хотите управлять реле.

Аналоговый ввод

ESP8266 поддерживает аналоговое чтение только в одном GPIO. Этот GPIO называется ADC0 и обычно обозначается на шелкографии как A0 .

Максимальное входное напряжение на выводе ADC0 составляет от 0 до 1 В, если вы используете чистую микросхему ESP8266. Если вы используете макетную плату, такую ​​как комплект NodeMCU ESP8266 12-E, диапазон входного напряжения составляет от 0 до 3,3 В, поскольку эти платы содержат внутренний делитель напряжения.

Вы можете узнать, как использовать аналоговое считывание с ESP8266, из следующего руководства:

• ESP8266 АЦП — считывание аналоговых значений с помощью Arduino IDE, MicroPython и Lua

Встроенный светодиод

встроенный светодиод. Этот светодиод обычно подключается к GPIO2.

Светодиод работает с инвертированной логикой. Отправьте сигнал HIGH, чтобы выключить его, и сигнал LOW, чтобы включить его.

Контакт RST

Когда на контакт RST подается НИЗКИЙ уровень, ESP8266 сбрасывается. Это аналогично нажатию встроенной кнопки RESET.

GPIO0

Когда GPIO0 получает НИЗКИЙ уровень, он переводит ESP8266 в режим загрузчика. Это то же самое, что и нажатие встроенной кнопки FLASH/BOOT.

GPIO16

GPIO16 можно использовать для пробуждения ESP8266 от глубокого сна. Чтобы вывести ESP8266 из глубокого сна, GPIO16 должен быть подключен к контакту RST. Узнайте, как перевести ESP8266 в режим глубокого сна:

• Глубокий сон ESP8266 с Arduino IDE
• Глубокий сон ESP8266 с MicroPython

I2C

ESP8266 не имеет аппаратных контактов I2C, но может быть реализован программно. Таким образом, вы можете использовать любые GPIO в качестве I2C. Usually, the following GPIOs are used as I2C pins:

• GPIO5 : SCL
• GPIO4 : SDA

SPI

The pins used as SPI in the ESP8266 are:

• GPIO12 : MISO
• GPIO13 : MOSI
• GPIO14 : SCLK
• GPIO15 : CS

Контакты ШИМ

ESP8266 разрешает программную ШИМ на всех контактах ввода-вывода: от GPIO0 до GPIO15. Сигналы ШИМ на ESP8266 имеют 10-битное разрешение. Узнайте, как использовать контакты ШИМ ESP8266:

• ШИМ ESP8266 с Arduino IDE
• ШИМ ESP8266 с MicroPython

Контакты прерывания

ESP8266 поддерживает прерывания в любом GPIO, кроме GPIO 16.
