Фото трактора гусеничного: Гусеничный трактор Т-150 Фото 4

устройство, технические характеристики, фото и видео

Гусеничные тракторы имеют более сложное устройство в сравнении с колесной вариацией транспортного средства. При этом их надежность и максимально возможный ресурс определяются ходовой частью. Движение гусениц и сцепление с поверхностью грунта постепенно преобразуется в движение трактора. Ходовая часть в данном контексте используется для создания тягового усилия.

Содержание

  • 1 Трактор КТЗ Т-70
    • 1.1 Назначение
    • 1.2 Преимущества и недостатки
  • 2 Устройство
    • 2.1 Двигатель
    • 2.2 Рулевое управление
    • 2.3 Трансмиссия
    • 2.4 Гидравлика
    • 2.5 Кабина
  • 3 Технические характеристики

Трактор КТЗ Т-70

Универсальный трактор на гусеничном ходу Т-70 создан Кишиневским тракторным заводом в 1974 году. Данное промышленное предприятие было основано ещё в 1945 году, но вот первый трактор сошел с конвейера только в 1962 году. Это был трактор Т-50 В.

Спустя год после официального дебюта базовой вариации трактора была выпущена модификация транспортного средства, ориентированная для проведения работ в садоводстве. В данном контексте речь идет о генерации модели Т-70 С. Немного позже выпускались и другие вариации Т-70, предназначенные для выполнения различного рода работ.

Базовая версия гусеничного трактора Т-70 была создана на основе морально устаревшего МТЗ-80. При этом технические характеристики претерпели существенных изменений, что смогло положительно сказаться на улучшении общего эксплуатационного потенциала Т-70.

В процессе модернизации устаревшие детали были удалены, а колесный ход заменили на гусеничный. Вследствие этого производителям удалось несколько расширить возможности этой специализированной техники и сделать её более востребованной на рынке.

Назначение

Базовая вариация трактора используется для возделывания пропашных культур. Установка полунавесного и прицепного оборудования позволяет осуществлять целый комплекс работ по обработке сахарной свеклы или винограда. Кроме этого, Т-70 может использоваться в целях проведения работ общественного значения. Также следует заметить, что данная модель трактора входила в технический состав экспедиции на Северный полюс в 1978-1980 годах.

При возделывании и уборке сахарной свеклы, а также других культур пропашного типа на трактор устанавливают гусеничные цепи шириной 200 мм. Главная конструктивная особенность данных элементов заключается в том, что в звеньях запрессованы сменные разрезные втулки. При условии их износа можно провести работы по перепрессовке или даже повернуть составляющие части гусениц на 180 градусов.

В случае необходимости ширина гусеничной цепи может быть увеличена до 300 мм. Такого результата можно добиться посредством установки нового полотна. Необходимость в его использовании возникает во время проведения работы общественного значения.

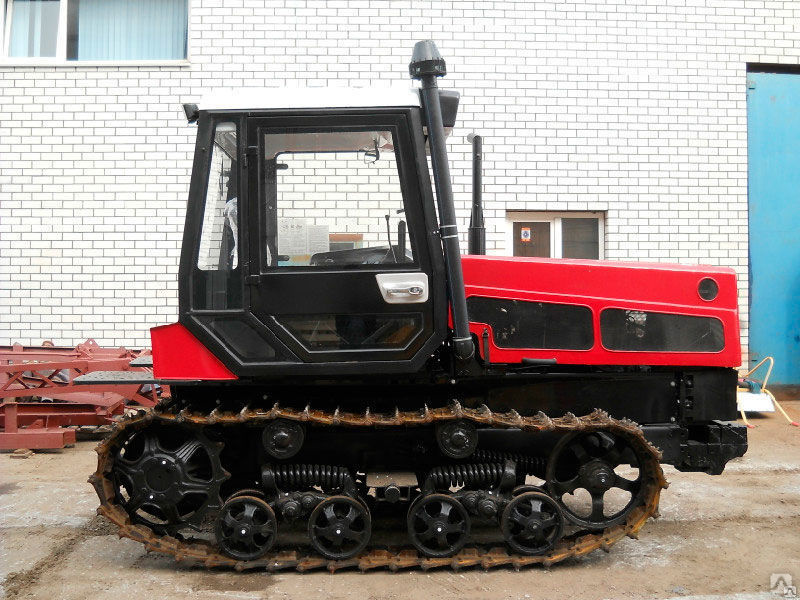

Фото трактора Т-70

Трактор Т-70 оборудован раздельно-агрегатной гидравлической системой и механизмом задней навески с автоматической сцепкой. Наличие данного элемента позволяет осуществлять простое присоединение сельскохозяйственных машин навесного и полунавесного типа. Процесс установки производится за счет использования прицепного устройства, которое монтируется на задние кольца продольных тяг механизма навески. На трактор Т-70 может устанавливаться более пятидесяти различных видов прицепных и навесных механизмов.

Преимущества и недостатки

Трактор Т-70 имеет целый ряд преимуществ. Большинство из них обусловлены конструктивными особенностями машины.

Среди достоинств данной модели следует отметить такие моменты:

  • большая сила тяги;
  • высокая проходимость;
  • возможность работы на склоне;
  • экономичность при эксплуатации;
  • высокий функциональный потенциал.

Большинство пропашных культур возделывается на черноземах, суглинистых и глинистых почвах. Такой грунт склонен к уплотнению. В процессе обработке колесные тракторы оказывают высокое давление на почву, что может приводить к нарушению её структуры и дальнейшей деградации. Гусеничное шасси Т-70 оказывает минимальное давление на грунт, поэтому при обработке земли такие трактором можно говорить о высокой урожайности.

При обработке свеклы очень важна прямолинейность рядов. И если при обработке колесными тракторами разрешение этого вопроса требует максимальной концентрации внимания от водителя, то в случае с Т-70 все намного проще.

Экономичность эксплуатации Т-70 определяется тем, что для перемещения одной тонны собственного веса гусеничному трактору понадобиться в два раза меньшее усилие, чем колесной машине. Данная особенность позволяет экономить при выполнении полевых работы до 19% топлива ежедневно.

Что касается недостатков, то они также определяются конструкцией модели. При условии выхода из строя отдельного элемента процедура ремонта будет сопрягаться с определенными трудностями.

Здесь же следует заметить, что движение гусеничного трактора по твердому покрытию максимально ограничено. Ходовая часть Т-70 при этом позволяет прочувствовать водителю под собой каждую неровность. И даже подрессоренное сиденье не способствует разрешению этого вопроса.

Устройство

В качестве несущей основы трактора выступают лонжеронная полурама. Гусеничная часть при этом представлена в виде гусеничного движителя. Он состоит из натяжного механизма, балансиров и поддерживающих роликов. Сюда же следует добавить ведущую звездочку и гусеничную цепь. Внутренняя поверхность цепей оснащается специальными беговыми дорожками. Именно по ним перемещаются опорные катки и реборды. Подвеска трактора обеспечивает плавность хода и соединяет гусеничный движитель с основной рамой. В передней части лонжероны соединены между собой поперечным брусом. Сзади роль соединителя выполняет корпус заднего моста.

Схема гусеничного трактора

1 — двигатель; 2 — кабина; 3 — топливный бак; 4 — рычаги навесного устройства; 5 — вал отбора мощности; 6 — прицепная скоба; 7 — ведущее колесо; 8 — центральная передача; 9 — гусеница; 10 — коробка передач; 11 — опорное колесо; 12 — муфта сцепления; 13 — направляющее колесо.

Двигатель

На трактор Т-70 устанавливается двигатель Д-240. 78-сильный комплектующий агрегат имеет четырехцилиндровое четырехтактное исполнение. Изначально запуск силовой установки осуществлялся посредством использования дополнительного двигателя, однако впоследствии этот момент был несколько упрощен. Этого удалось добиться благодаря установке электрического стартера. Двигатель оснащается системой жидкостного охлаждения и непосредственного впрыска. При этом расход топлива такого агрегата держится на уровне 190 г/л.с.ч.

В конструктивном плане двигатель трактора Т-70 не слишком сложный. Он отличается предельной компактностью и низкой требовательностью к качеству горюче-смазочных материалов.

Небольшое количество цилиндров обусловлено низкой частотой вращения и необходимостью получения большего крутящего момента.

При работе силовой агрегат повергается достаточно высоким тепловым нагрузкам, вследствие чего возникает необходимость в качественном охлаждении масла. С этой целью в системе смазки устанавливаются специальные радиаторы масляного типа.

Рулевое управление

Поворотный механизм трактора Т-70 сделан в виде многодисковых муфт, которые устанавливаются на шлицах вала моста. Ленточный тормозной механизм при этом имеет плавающее исполнение. Данная конструктивная особенность позволяет производить процесс торможения при движении вперед и назад. Управление поворотными механизмами осуществляется из кабины посредством использования двух рычагов. Для облегчения усилия воздействия на поворотные рычаги механизмы дополнительно оснащаются гидравлическими усилителями.

Качество управляемости гусеницами напрямую связано с состоянием муфт поворота и тормозов. Вследствие большого износа фрикционных накладок уменьшается сила сжатия и площадь соприкосновения дисков. Это влечет за собой снижение силы трения между дисками, поэтому муфты начинают пробуксовывать. Также при условии наличия слишком свободного хода рычагов диски могут полностью разъединяться, вследствие чего повернуть машину будет очень сложно.

Трансмиссия

Трансмиссия трактора имеет механическое исполнение. Главная фрикционная муфта сцепления позволяет максимально плавно соединять данную часть с комплектующей силовой установкой. Механическая коробка переключения передач имеет восемь скоростей переднего хода и две — заднего. Трансмиссия соединена зубчатой муфтой с начальным валом коробки передач. Управление данным элементом осуществляется посредством нажатия педали. При этом снижение усилия достигается наличием гидравлического усилителя.

Коробка переключения передач имеет шестерни постоянного зацепления. Несмотря на определенную сложность данной конструкции, водитель может переключать передачи в движении. Шлицевые муфты с синхронизаторами обеспечивают безударное переключение передач.

Гидравлика

Отдельные элементы гидравлической системы соединены между собой посредством использования маслопроводов высокого и низкого давления. Трактор Т-70 оборудован гидравликой раздельно-агрегатного типа. Сюда же следует добавить автосцепку, а также задний и передний механизм навески. Последний имеет специальный упор, позволяющий ограничивать поворот подъёмных механизмов.

Гидравлическая система трактора оснащается специальным баком для рабочей жидкости, в качестве которой выступает минеральное или трансмиссионное масло.

Также здесь установлен насос высокого давления, распределитель и силовые цилиндры. Во время работы насос забирает из бака жидкость и под давлением подает его к распределителю. С его помощью трансмиссионное масло попадает в силовой цилиндр, вследствие чего осуществляет поднятие оборудования. При условии, если подъём не производится, то жидкость направляется обратно в бак.

Кабина

Трактор Т-70 комплектуется металлической кабиной закрытого типа. Внутри неё расположены два сиденья, одно из которых можно регулировать в соответствии с антропометрическими данными водителя. Производителями была предусмотрена установка охладителя воздуха и отопительной системы.

В кабине установлено зеркало заднего вида для максимального контроля всей ситуации при вождении. Наличие специальных козырьков позволяет надежно защитить водителя от солнца. Также внутри предусмотрена аптечка, термос и крючки для одежды.

Технические характеристики

Комплектующая силовая установка трактора способна вырабатывать номинальную мощность, эквивалентную 78 л.с. Топливный бак Т-70 способен вместит до 160 л.

При общей конструктивной массе 4000 кг трактор имеет номинальное тяговое усилие в 2000 кг. Во время работы он способен оказывать давление на почву, эквивалентное 0,7 кгс/см2. Клиренс Т-70 равен 460 мм, что позволяет ему беспрепятственно преодолевать наиболее сложные участки и работать в самых сложных условиях. Максимальная скорость переднего хода трактора держится на уровне 11,35 км/ч. При движении в обратном направление Т-70 разгоняется до 4,86 км/ч.

Технические характеристики трактора Т-70 в таблице:

ХарактеристикиПоказатели
Габариты:
— длина3330 мм
— ширина1650 мм
— высота2970 мм
— база1895 мм
— колея1350 мм
— клиренс460 мм
Общий вес4000 кг
Давление на почву0,7 кгс/см2
Номинальное тяговое усилие2000 кгс
Количество передач:
— передний ход8
— задний ход2
Трансмиссиямеханическая
Тип шассигусеничный
Двигатель:
— мощность78 л. с.
— количество цилиндров4
— удельный расход топлива190 г/кВт*ч
— крутящий момент12 Нм
Скоростные характеристики:
— максимальная скорость переднего хода11,35 км/ч
— максимальная скорость заднего хода4,86 км/ч

История создания гусеничного трактора — Latifundist.com

Agroweekend: История создания гусеничного трактора — Latifundist.com
  • ТЕМА ДНЯ:
  • Інфографічний довідник Агробізнес України під час війни

Служба новин

10 травня 2015, 09:00

В начале мая 1935 года было принято решение о перепрофилировании Харьковского завода на выпуск гусеничных тракторов. К очередной годовщине этого события мы решили вкратце вспомнить историю тракторной гусеницы.

Казалось бы, что общего может быть у гусеничного трактора и древнего полководца Ганнибала… Во время римской кампании карфагеняне нередко оказывались в тылу врага, преодолевая болота, казавшиеся непроходимыми. Ганнибалу приписывается изобретение «передвижной гати». Воины шли по собственным щитам, уложенным под ноги. Щиты, выполнившие свою функцию, постепенно передавались вперед. Собственно говоря, был реализован принцип гусеницы, в которой опоры сзади постепенно перемещаются вперед и снова укладываются под колеса.

А вот первая «гусеница», напоминающая современную, изобретена была, как считают, французом д’Эрманом. Она представляла собой бесконечную ленту из вращающихся катков, подвижно соединенных планками на торцах. Такая тележка была испытана в 1713 году. Основным ее недостатком оказалась неповоротливость. Кроме того, сама тележка прекрасно преодолевала даже тяжелое бездорожье, но «проходимость» приводивших ее в движение людей или животных оставалась прежней.

Изобретение д’Эрмана опередило время. Понятно, что все его преимущества могли быть реализованы лишь в самоходном экипаже. Нельзя сказать, что идея была забыта совсем. Так, в литературе встречаются рассказы о попытках создать такой «вездеход», приводимый в движение посредством рычагов, продеваемых между нижними и верхними катками. Но отсутствие каких-либо достоверных сведений об успешном (или провальном) использовании такого болотохода заставляет думать, что в данном случае речь идет о художественном вымысле, подхваченном другими авторами. Хотя, утверждать что-то со стопроцентной уверенностью трудно.

Практически одновременно с появлением первых железных дорог возникла идея создания рельсов, которые можно было бы «носить с собой». Вот тут-то и вспомнили о бесконечной ленте д’Эрмана. Ровно через сто лет его соотечественник Дюбоше впервые демонстрирует свой «бесконечный рельс», патент на который был получен в 1818 году. Практически можно говорить о создании гусеницы, очень похожей на современную. Наличие «бесконечного рельса» и паровой машины предопределило дальнейшее направление творчества десятков изобретателей. John Heathcoat широко известен как изобретатель промышленного ткацкого станка. Но, вероятно, именно ему принадлежит честь и создания в 1837 году первого в мире парового гусеничного трактора. Однако, проблемой оставалась управляемость таких машин.

Первой конструкцией, в которой удалось решить проблему управления, стал «вагон с бесконечными рельсами для перевозки грузов по шоссейным и проселочным дорогам» бывшего крестьянина, а впоследствии механика и предпринимателя Фёдора Абрамовича Блинова, уроженца деревни Никольской Черкасской волости Вольского уезда Саратовской губернии. Для каждой гусеницы он использовал свою паровую машину, управляемую отдельно. Это позволяло изменять направление движения, регулируя скорость каждой гусеницы. Департаментом торговли и мануфактур 20 сентября 1879 был выдан патент («привилегия») на это изобретение. Сам же трактор был построен в 1877 году.

Принцип управления гусеничными машинами был придуман, но реализовать его на практике удалось не сразу. Поэтому многие разработки еще достаточно долго выполнялись по «полугусеничной» схеме. Таким был, например, запатентованный уже в феврале 1893 года трактор, который предложил американский изобретатель C. H. Stratton.

Все описанные выше конструкции оказались «мертворожденными» и не нашли практического применения. Пожалуй, первым успешно использовавшимся гусеничным тягачом стал трактор, разработанный английской фирмой «Ричард Хорнсби и сыновья» для доставки угля на электростанцию на Аляске. Железный монстр массой в 40 т оснащался восьмидесятисильной паровой машиной и мог одновременно транспортировать 8 прицепов массой по 12,5 т. За один рейс на электростанцию доставляли около 60 т угля. Кстати, на этом тракторе впервые на практике был использован и прототип современного механизма управления. Трактор успешно работал с 1910 до 1927 года.

Но для триумфального прорыва «в мир» гусеничным (да и колесным тоже) тракторам пришлось дождаться появления относительно надежного двигателя внутреннего сгорания. Одной из первых дизельные трактора начала выпускать все та же «Ричард Хорнсби и сыновья». Но в продаже тракторов она не очень преуспела и основной доход ей принесла реализация патента на усовершенствованный ленточный движитель, который приобрел Бенджамин Холт (Benjamin Holt). Кстати, его трактора некоторое время тоже оставались полугусеничными.

Именно Холт первым заметил сходство «бесконечного рельса» с гусеницей. И компания, появившаяся в августе 1925 года в результате слияния «Holt Manufacturing Ко» с конкурирующей «CL Best Tractor gaz Ко» стала называться «Caterpillar Tractor Company» («Caterpillar» как раз и переводится как «гусеница»). Кстати, в Советском союзе «гусеничное тракторостроение» начиналось с машины С-60, точной копии Caterpillar Sixty.

Первым же украинским гусеничным трактором стал СХТЗ-НАТИ, разработанный на Харьковском тракторном заводе в тесном сотрудничестве со специалистами Научного автотракторного института. Почти полтора десятилетия он оставался основным гусеничным трактором в СССР.

А вершиной отечественного «гусеничного тракторостроения» стал обновленный ХТЗ-181.

Мы отдаем себе отчет в том, что за рамками нашего обзора остались десятки интересных конструкций. Нельзя объять необъятное. Поэтому для иллюстрации истории создания гусеничных тракторов мы выбрали машины, которые посчитали наиболее характерными.
