В наше время спутниковая навигация, это неотъемлемая часть повседневной жизни, GPS встроен во всех мобильных устройствах. Навигаторы и трекеры работающие с GPS или отечественной Глонасс, получают все большее распространение, в основном в транспортных средствах, в автомобилях и т. д. При работе с различными GPS гаджетами, часто приходится сталкиваться со слабым сигналом GPS или полным его отсутствием. Сегодня рассмотрим как можно усилить GPS сигнал, в устройствах работающих с ним.
Главным образом речь пойдет об антенне, но не просто об антенне, которую можно купить в магазине, а о самодельной GPS антенне, которую можно подключить к любому устройству имеющему GPS модуль. Данную антенну, а точнее способ как её изготовить, нам поведал постоянный читатель блога Юрий из Тамбова, он в свою очередь откапал эту схему на каком-то американском форуме, за что ему большое спасибо.
Антенна мною была изготовлена и протестирована, не смотря на то, что она получилась со второго раза, полностью подтверждаю работоспособность данной конструкции.
Изготавливалась антенна для китайского GPS трекера, который как раз и страдал постоянной потерей сигнала с GPS спутников. Известно, что у дешёвых трекеров это главная проблема, там стоят слабенькие GPS модули, у которых в качестве антенны работает патч имеющийся на корпусе самого модуля. Такой модуль будет работать только под отрытым небом, стоит же устройство куда-нибудь спрятать, (под капот машины, например) и сигнал сразу же теряется.
Прежде чем браться за изготовление GPS антенны, стоит убедиться, сможете ли вы добраться до GPS модуля, к которому антенна и будет подключаться. В китайском трекере, добраться до GPS модуля не составляет труда, там все хорошо разбирается и также собирается, ниже на фото показанно как выглядит GPS модуль у трекера. Выглядит он в принципе почти одинаково на всех устройствах, будь то трекер или навигатор. Но вот если в трекере до него просто добраться, то в навигаторе с разборкой могут возникнуть проблемы, так как устройство посложнее. Поэтому обязательно убедитесь, стоит ли разбирать ваше устройство, если вы точно не знаете как это сделать.
К тому же лучше подключить покупную внешнюю антенну к разъёму устройства, если такой разъем имеется.
В обычных же, недорогих GPS трекерах, такого разъёма нет. Так что самодельная доработка вполне оправданна. Чем хороша данная антенна, так это тем, что она проста в изготовлении, и имеет миниатюрные размеры, это квадрат 46 на 46 мм. Антенна изготавливается из медной проволоки сечением 2,5 мм2. Это обычный монолитный электрический провод, который используется в электропроводке.
Сам процесс изготовления GPS антенны подробно показан на фото. Смысл заключается в правильном изгибании проволоки по размерам указанным на схеме. Проволока легко гнется руками с помощью плоскогубц. Обязательно все размеры выдержать точно, от этого зависит работоспособность конструкции.
После изготовления самой антенны, ее нужно будет припаять к патчу на GPS модуле как показано на фото. Ни в коем случае не спутайте GPS модуль с GSM антенной, на трекере GSM антенна выведена отдельно в виде небольшой схемы.
GPS модуль впаян в плату устройства. Далее вся конструкция собирается, и самодельная антенна припаивается небольшим отрезком провода, который вводится в корпус через специально проделанное отверстие. Саму антеннку можно прикрепить к корпусу трекера обычным скотчем.
Результат от такой доработки стал заметен сразу, трекер ловит спутники даже в помещении, до этого он отказывался это делать даже на окне. Стабильный сигнал GPS теперь обеспечивается практически в любых условиях, что для трекера очень важно. Такая самодельная GPS антенна подойдет к любому GPS устройству, главное добраться к модулю. Но главное преимущество такой конструкции, это то, что такую простую GPS антенну своими руками сможет изготовить любой.
Было интересно? Тогда подпишись на ЭТОТ САЙТ по E-mail
Автор Владислав Никитович На чтение 5 мин
Содержание
Каждый автолюбитель сможет изготовить антенну для автомагнитолы своими руками.
Этот механизм поможет лучше ловить радиосигналы. Его можно будет сделать под размер корпуса любого транспортного средства.
Такое устройство необходимо для приема электромагнитных волн. Оно начинает преобразовывать энергетический поток этих волн в электрический сигнал. После этих манипуляций данный сигнал можно усилить и преобразовать. Прием таких волн возможен только при настройке антенны на требуемую частоту или частотный диапазон.
Для того чтобы она могла улавливать требуемый диапазон частот, нужно правильно подобрать длину, т.к. от этого будет зависеть качество получаемого сигнала и звука. Для того чтобы устройство могло улавливать частоты формата FM, следует делать антенну длинной не менее 750 мм. Этим объясняется связь между размером устройства и качеством получаемого звука.
Чтобы изготовить антенну для магнитолы своими руками, следует для начала определиться с типом механизма.
Существует несколько видов, каждый из которых используется для своих целей.
Например, антенна активного типа — это электронный механизм, который сочетает в себе приемник радиоволн и усилитель радиочастот. Она способна обрабатывать слабый сигнал, который поступает на полотна, затем на корпус усилительного устройства, после которого передается по кабелю на антенный вход автомобильной магнитолы, установленной в салоне транспортного средства. Пассивный вид антенн может принимать только сигналы от местных станций.
Многих автолюбителей интересует вопрос о том, как сделать антенну для автомагнитолы своими руками. Для самодельной антенны потребуется подготовить все необходимые инструменты и четко следовать пошаговой инструкции.
Перед установкой в салон антенны своими руками в машину нужно подготовить место, очистив его от скопившейся грязи и пыли.
Комплект необходимых инструментов и запчастей включает в себя:
Для начала нужно намотать проволоку на анкерный болт. Все витки должны быть плавными, никаких перехлестов быть не должно. Затем необходимо припаять к обмотке провод, ведущий к автомобильной магнитоле в салоне. Следует подобрать пластиковый чехол, соответствующий получившейся конструкции и размеру штатного места для антенны.
Можно переходить к монтажу механизма на крышу транспорта. Существует несколько способов, как это можно сделать:
Провод следует протянуть вдоль корпуса, желательно вдоль одной из стоек транспортного средства. В корпусе можно просверлить 2 отверстия, желательно положить провод по периметру дверного проема и зафиксировать все.
После монтажа следует проложить кабель по боковой части и соединить его с радиоприемником.
Монтаж радиоприемного механизма на корпус автомобиля с использованием имеющего разъема:

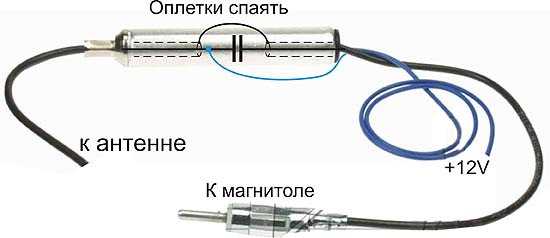

Если пользователь выбрал активный вид приемного механизма, то его нужно устанавливать на лобовом стекле при помощи выбранного вами кронштейна с вакуумной присоской.
Все работы по монтажу и подключению должны проводиться при отключенном силовом агрегате автомобиля.
Конструкция автоантенны для приема радио в авто включает в себя 3 провода:
Он подключается к металлическому крепежному элементу и закручивается.Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.
К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения.
Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.
Антенна GPS это устройство, которое принимает радиосигналы от спутников GPS в различные частоты. Антенна расширяет сигналы и преобразует их в электронные сигналы, чтобы их можно было интерпретировать GPS-приемник. Приемник GPS затем использует эти сигналы, чтобы дать точная оценка местоположения получателя.
Проще говоря, антенна GPS помогает
вы устанавливаете подключение к глобальной системе позиционирования (GPS).
Это система, которая изначально принадлежала Министерству
Защита. В течение многих лет использование GPS было ограничено военными, но
от 1983
далее, гражданские лица
также использовали его.
Если вы недавно приобрели GPS-антенна и не знаете, как ее использовать, эта статья должна ответить на любые ваши вопросы.
Некоторые основные терминыВот некоторые из основных терминов вам нужно знать, прежде чем углубляться в использование вашего GPS антенна.
Разветвитель антенны GPS
Разветвитель GPS — это устройство что позволяет подключить антенну к двум приемникам одновременно.
Вход антенны GPS
Антенна GPS input используется для спутникового радио и GPS.
Кабель антенны GPS
Кабели антенны GPS, преимущественно коаксиальные кабели — это провода, используемые для передачи сигналов GPS от GPS-навигатора. антенну к GPS-приемнику.
Некоторые кабели можно использовать для
подключить GPS-устройство к внешней GPS-антенне или даже к
внутренняя антенна GPS, установленная в отдельном устройстве. На одном конце
из этих кабелей есть радиочастотный разъем, который соединяет
с антенной.
GPS-кабели (коаксиальный кабель) обычно короткие и часто имеют двойное экранирование, чтобы свести потери сигнала к минимуму. минимум. Чем ниже потери сигнала или дисперсия, тем точнее ваши показания GPS будут.
Частота антенны GPS
Частота антенны – это количество волновых циклов в секунду. Сигналы GPS передаются на частотах ниже 2 ГГц с помощью L-диапазон радиочастотного спектра.
Каждый спутник GPS использует два типы частот для передачи данных, L1 (1575,42 МГц) и L2 (1227,60 МГц).
Крепление для GPS-антенны
Крепление для GPS-антенны используется для крепления GPS-антенны.
Обычно можно установить GPS антенна в одном из два пути; монтаж на стене или на столбе. В обоих случаев, имейте в виду, что установленные антенны должны быть обращены к небу. для лучших результатов.
Типы антенн GPSТипы антенн GPS
Существует два основных типа антенн GPS: патч-антенны и четырехзаходные спиральные
(или четырехъядерная спираль для краткости).
Четырехспиральные антенны предлагают лучшее
изоляции, в то время как патч-антенны обеспечивают большее усиление. Большинство GPS
приемники также поставляются со встроенными антеннами.
Направлены ли антенны GPS?
Нет, антенны GPS обычно всенаправленный. Это означает, что они могут принимать и передавать сигналы от и к разные направления одинаково.
Антенна GPS и приемник
Приемник GPS — это устройство который находит нескольких спутников, вычисляет их расстояния друг от друга, а затем вычисляет собственное расстояние от этих спутников. Этот именно процесс триангуляции делает приемники GPS такими точными. Антенна GPS отвечает за преобразование и усиление сигналы, генерируемые приемником, а также интерпретирующие сигналы из спутниковой сети.
Большинство приемников GPS имеют небольшая всенаправленная антенна.
Активная GPS-антенна и пассивная
GPS-антенны могут быть
либо активный
или пассивный. Ан
активная антенна имеет каскад усиления, что придает ей большую
точность и надежность в более широком диапазоне приема.
В отличие от пассивного GPS антенны не имеют каскада усиления. Их точность по-прежнему однако достаточно для большинства потребительских приложений.
Работа антенны GPSКак работает антенна GPS?
Наша Земля окружена многочисленные спутники, передающие радиосигналы на ты.
Несколько циклов этого процесса происходят одновременно, поэтому приемник также может экстраполировать свои собственную скорость и направление движения.
Иногда сигналы перемещаются между приемник и спутниковая сеть задерживаются из-за помех в верхняя атмосфера. В этих случаях приемник компенсирует задержка при проведении расчетов.
Как работает направленная антенна?
Направленная антенна принимает сигналы эффективно только с одного направления. Направленные антенны более энергоэффективны, так как они не отправляют и не получают информацию со всех сторон, вместо этого ограничиваясь а единственная точка.
В этом направлении они могут выбрать более слабый или более дальний сигнал, чем всенаправленная антенна используя такое же количество власть.
Как использовать антенну GPS?
Как правило, внутренний GPS
антенны прекрасно работают на большинстве навигационных устройств. Однако вы можете
хотите дополнить свой ресивер дополнительной антенной, если это
старше или маломощный.
Часто используются внешние антенны когда путь между небом и вашим устройством GPS неясно или ограничено. В Кроме того, внешние антенны могут помочь увеличить скорость и точность старых приемников GPS.
Может ли антенна GPS выйти из строя?
Антенна GPS может испортиться если один или несколько его компонентов терпит неудачу. Если ваша GPS-антенна перестает работать, его необходимо заменить. Если внутренняя антенна на приемнике GPS перестает работать, вы можете заменить его внешней антенны вместо замены всей получатель.
Одна общая точка отказа
в антенне GPS балун.
Работа симметрирующего устройства заключается в преобразовании симметричных сигналов в несимметричные.
сигналы. Обычно они очень долговечны, но уязвимы для
экстремальные температуры. В некоторых случаях балун может
ржавчина. Провода внутри антенны также
уязвимы для повреждений и даже внешних повреждений антенны.
жилье может привести к тому, что он станет менее эффективным с течением времени.
Как проверить антенну GPS?
Вы можете проверить работоспособность GPS-антенна с анализатор спектра.
Анализатор спектра – устройство который оценивает сигналы, отраженные от вашей антенны. Держите в Имейте в виду, что для проверки работоспособности GPS-антенны необходимо подключить его к приемнику.
Кроме того, вы также должны берегись двоих вещи:
Последний представляет собой полупроводниковый чип и чувствителен к
перегрузка. Это потому, что он сделан из арсенида галлия, который
очень чувствителен к напряжению. Итак, при тестировании GPS-антенны будьте
Обязательно работайте при низком и среднем напряжении, чтобы не повредить
усилитель звука.Как проверить антенну GPS с помощью мультиметра?
Мультиметр – прибор который измеряет электрический ток, напряжение и сопротивление электронные устройства в различных диапазонах. Если вы хотите проверить сопротивление вашей антенны GPS, вам необходимо установить единицу измерения вашего мультиметра к омам, обозначаемым символ «Ом».
Тогда, следуйте этим шаги, чтобы получить наиболее точные результаты при тестировании антенны GPS сопротивление.
конец.Установка антенны глобальной системы позиционирования
Где лучше всего установить антенну GPS?
Идеальное место для установки GPS антенна находится на открытом воздухе, позволяя радиосигналам с орбиты спутники для непрерывного достижения антенны. Таким образом, ваш антенна будет направлена прямо в небо без препятствий что угодно.
Если вы устанавливаете антенну
к машине, поместите антенну посередине крыши автомобиля. Его
Лучше всего использовать крепление для антенны, чтобы антенна была закреплена на своем месте.
Для любой GPS-антенны установка, воздержитесь от размещения антенны близко к земле, стены или край крыши. Это связано с тем, что отражения от таких объекты могут значительно мешать сигналу.
GPS-антенна к USB
Если вы ищете GPS антенну с USB-подключением, найти ее не так-то просто. Такие типы соединений не поддерживаются автономными GPS-антеннами. так что самое близкое, что вы получите, это приемник с внутренней антенной и USB-подключение. Этот от ГлобалСат, продается Амазон, хороший пример.
Антенна GPS с разъемом SMA
Антенны GPS обычно не поставляются с разъемом SMA. Тем не менее, вы можете получить F-тип соединиться с ними легко, что немного больше, чем СМА.
Антенна GPS с выходом NMEA 0183
NMEA 0183 предназначена для обеспечения односторонней передачи данных
передача от «говорящего» устройства к одному или нескольким «слушателям».
Существует множество GPS-антенн, совместимых с выходом NMEA 0183.
в том числе Trimble
Умная антенна Acutime 360.
Антенна GPS с разъемами U.FL
U.FL и подобные разъемы, такие как I-PEX, UMCC или IPX поддерживают небольшие коаксиальные кабели такого типа. используется большинством беспроводных устройств. Большинство производителей и потребителей предпочитают эти соединители из-за их компактного размера и низкого расходы.
Поскольку эти коаксиальные кабели меньше по размеру, ими гораздо легче управлять.
К сожалению, если вы если вы хотите получить разъем U.FL вместе с антенной GPS, вы обычно требуется адаптер U.FL отдельно.

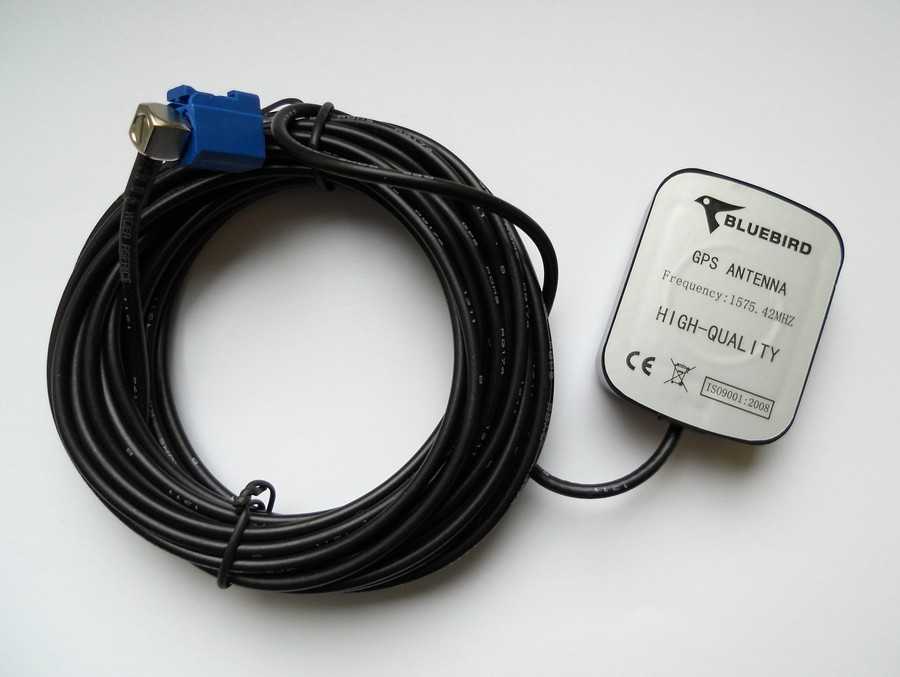

Антенна GPS с синим разъемом FAKRA
Разъемы FAKRA высококачественные интерфейсы на основе SMB, используемые в автомобильных приложениях. Эти коннекторы могут работать даже на частоте до 6 ГГц.
Если вы хотите подключить GPS
антенна с синим разъемом FAKRA, вы можете сделать это с любым
держателя Trimble Mini Mag Mount
Антенны.
Антенна GPS с разъемом BNC
BNC или байонет Neill-Concelman, разъемы подходят практически для всех типов коаксиальных кабелей. Эти разъемы обычно используются на более низких частотах, обычно ниже 4 ГГц. Они доступны как в версии на 50 Ом, так и в версии на 75 Ом.
Если вы ищете обновленная версия BNC, вы можете выбрать TNC (также известный как Threaded Нил-Консельман). Этот коннектор обеспечивает его безопасность при использовании резьбы, которые уменьшают утечку. В результате разъемы получают возможность работать на более высоких частотах, даже до 12 ГГц.
Еще одним плюсом использования TNC является что он водонепроницаем, поэтому вы можете использовать его для наружных антенн и вышки сотовой связи без каких-либо проблем. Вы также можете получить эти разъемы в вариант обратной полярности.
Однако, если ваша антенна только работает на частотах ниже 4 ГГц, лучше использовать соединение BNC. чем ТНК.
GPS-антенна и приемник
GPS-приемник L-диапазона
радиопроцессор, определяющий местонахождение пользователя, его
скорость и точность
время (PVT) на
обработка сигналов, отправляемых антенной GPS на орбиту
спутники, которые затем возвращают сигнал на антенну.
GPS-антенна и ретранслятор
GPS-ретрансляторы — это устройства, расширяющие дальность действия GPS. сигналы. Они работают путем дублирования или повторения сигнала от GPS-антенна. Их обычно размещают на открытом воздухе и используют, когда необходима широкая область очень точного охвата.
GPS-антенна и кабель
GPS-кабели — это специально разработанные коаксиальные кабели. для передачи сигналов GPS с антенны на получатель.
Разделение антенны GPSМожно ли разделить сигнал антенны GPS?
Да, антенну GPS можно разделить сигнал. С хорошим разветвителем вы можете разделить сигналы GPS на два и более приемников.
Как работает GPS-разветвитель?
Разветвитель GPS работает, позволяя одна антенна GPS, используемая двумя или более приемниками GPS. Для Например, сплиттер с одним входом и двумя выходами разделит один GPS антенна между двумя приемниками.
Можно ли разделить сигнал GPS-антенны более чем на два приемники?
Да, сигнал антенны может быть
разделить между четырьмя или даже восемью приемниками.
Пример этого типа
разделения GPS можно увидеть в схеме с одним входом и четырьмя выходами.
сплиттер.
Разветвитель разделяет вход среди четырех приемных устройств GPS. Эти сплиттеры работают эффективно с C-RAN или DAS (распределенные антенные системы). Тем временем, разветвители с одним входом и восемью выходами делят один вход на восемь выходные радиочастотные устройства.
Можете ли вы соединить провод антенны GPS?
Да, можете, в зависимости от тип используемой линии передачи.
Некоторые приемники GPS используют коаксиальный линию передачи для подключения к их антеннам. Ты можешь соединить этот тип линии передачи в случае любого повреждать.
Однако не забудьте отремонтировать провода таким образом, что его импеданс не изменится. Вы можете использовать мультиметр для подтверждения импеданса ремонтируемого провода.
В случае новых приемников,
большинство компонентов приемников втиснуто в
антенна. Эти приемники GPS не работают так же, как
стандартная линия передачи.
Вместо этого у них есть
многожильный
кабель.
Кабель подает напряжение на приемник, который генерирует выходной сигнал последовательных данных NMEA-0183. У некоторых также может быть проводник для помощи в отправке данных на получатель.
С такими типами кабелей вы не надо париться о поддержании характеристического импеданса. Таким образом, вы, безусловно, можете соединить этот антенный провод.
На каком расстоянии должен быть кабель от приемной антенны от разветвитель источника GPS?
При определении расстояния между разветвителем источника и приемной антенной необходимо учитывайте величину потери сигнала. Потери сплиттера будут учитываться часть этой потери сигнала.
Потери сплиттера
из-за коэффициента разделения, входных разъемов, выходных разъемов и
материал и качество сборки разветвителя. Если вы используете
антенны с высоким коэффициентом усиления (35 дБ), приемники, как правило, хорошо работают в
13 дБ +/- 2 дБ диапазон полного затухания между входом приемника
и антенна.
Приемники хорошо работают в Диапазон затухания 6 дБ +/- 2 дБ в сочетании с антеннами с низким коэффициентом усиления (26 дБ).
Вы можете использовать мультиметр для проверки сигнал на каждом из ваших приемников. После подключения антенны сплиттер и все ваши приемники, удалите один ресивер из цепи и подключите мультиметр на его место. Это скажет вам сила сигнала, принимаемого этим приемником. Сделайте то же самое по очереди для каждого из ваших приемников, и убедитесь, что принимаемый сигнал находится в допустимом диапазоне для каждого, соответственно.
Чтобы узнать больше о линейке Trimble GPS Антенны. Или ознакомьтесь с полной версией Trimble. Обзор GPS-антенны.
» Перейти к дополнительным функциям
Знание местонахождения вашего питомца бесценно. Благодаря современным технологиям существуют коммерческие решения, обеспечивающие точное местоположение GPS в течение нескольких дней подряд.
Однако эти варианты являются дорогостоящими. Итак, в качестве полезного и образовательного проекта, я построил свой собственный трекер, используя простой радиомаяк.
Сидя на крыльце, я смотрел, как соседская кошка катается по канаве, а затем уходит по тротуару. Я подумал, куда он мог пойти. Этот проект — попытка ответить на этот вопрос и попутно узнать о радио.
Выслеживание животных — не новая идея. Если вы проведете некоторое исследование об электронных локаторах для мелких животных, вам быстро предложат варианты стоимостью более 100 долларов, которые используют GPS для определения местоположения ошейника и сотовую связь для определения местоположения устройства. Если вы ищете более дешевые варианты, большинство из них используют Bluetooth и просто уведомляют вас, когда устройство находится вне зоны действия. Ни один из этих вариантов не был тем, что я искал. Итак, в духе радиолюбителя, я решил сделать это сам.
Научное сообщество способствовало развитию технологии слежения за животными, так как возможность следить за перемещениями видов животных может предоставить очень полезную информацию об их поведении.
Они часто используют простой передатчик, который генерирует несущую волну на нужной частоте короткими импульсами.
Чтобы использовать это, человек с радиоприемником, настроенным на ту же частоту, использует направленную антенну, такую как антенна Яги-Уда, чтобы определить область, откуда исходит сигнал. Это направление называется углом прихода. Отмечая этот азимут на карте, перемещаясь в другое место и повторяя это, можно определить приблизительное местоположение передатчика как точку пересечения двух азимутов.
Эта деятельность называется радиопеленгацией. Радиолюбители превратили использование направленных антенн и радиоприемников в спорт, чтобы найти спрятанный передатчик на любой местности. Это умение используется профессионалами для устранения помех и поиска людей при проведении поисково-спасательных работ.
Методы радиопеленгации используются несколькими группами, такими как аварийно-спасательные службы, спасатели в лавинах и военная разведка. Многие гражданские самолеты оснащены радиомаяками, которые помогают определить их местонахождение в случае крушения.
Лавинные приемопередатчики помогают найти людей, засыпанных снегом.
Чтобы построить свою собственную систему радиопеленгации, я решил использовать универсальный модуль радиопередатчика 433 МГц, который обычно используется в проектах Arduino. Я выбрал это, потому что они недороги, просты в использовании и требуют только питания и сигнала для работы.
Я сделал прототип, используя ATtiny85, который запитывал вывод ATtiny85 на полсекунды каждую секунду.
РИСУНОК 1. Первый прототип с использованием ATtiny85.
Этот контакт был подключен к контакту данных платы и, в свою очередь, заставлял передатчик включаться и выключаться с помощью контакта. Теоретически это будет потреблять меньше энергии, чем постоянная передача.
Однако, подключив его к амперметру, я понял, что более энергоэффективно подавать три вольта непосредственно на вывод данных и обеспечивать непрерывную передачу, поскольку ATtiny85 потребляет больше энергии, чем сохраняет.
При непрерывной передаче батарея типа «таблетка» известной марки обеспечивает питание в течение 48 часов.
Я собрал другую версию без ATtiny85, прикрепив плату к держателю плоской круглой батарейки CR2032 с помощью горячего клея. Я направил питание 3 В на контакты VCC и Data на плате. Я также припаял тонкий кусок медного провода к порту ANT, чтобы он работал как антенна. Этот небольшой медный провод был обернут вокруг держателя батареи и закреплен горячим клеем.
РИСУНОК 2. Второй прототип с держателем батареи и обернутой антенной.
Для приема сигнала подойдет любой радиоприемник, способный настроиться на частоту 433 МГц, хотя более высокая чувствительность лучше. Я использовал портативную радиостанцию Baofeng UV-5R. В сочетании с радио вам понадобится направленная антенна.
Направленная антенна построена таким образом, что имеет значительно большее усиление в одном направлении по сравнению с антенной. В большинстве приложений радиопеленгации используются антенны Яги-Уда.
Я построил антенну Яги-Уда на 433 МГц из шести элементов, используя медный провод и трубу из ПВХ.
РИСУНОК 3. Шестиэлементная антенна Яги-Уда ручной работы.
После некоторых тестов я понял, что в системе есть две проблемы: антенна была недостаточно направленной; и сигнал передатчика был недостаточно сильным.
Чтобы исправить эти проблемы, я сделал еще один передатчик; это с антенной, не обернутой вокруг держателя батареи, а вместо этого торчащей прямо из платы. Я также добавил отрезок провода к заземляющему контакту, действующему как диполь. Для этой антенны я рассчитал 1/4 длины радиоволны на частоте 433 МГц, что составляет 17 сантиметров.
РИСУНОК 4. Самая последняя версия с дипольной антенной.
Проблема с антенной Яги-Уда, скорее всего, заключалась в плохом электрическом соединении между коаксиальным кабелем и ведомым элементом. В качестве антенны я попытался использовать спутниковую антенну Arrow II, которая представляет собой двухдиапазонную антенну Yagi, предназначенную для отправки и приема радиосигналов на любительские радиоспутники и с них.
Он очень хорошо работал в сочетании с Baofeng UV-5R.
РИСУНОК 5.903:45 Нижняя половина спутниковой антенны Arrow II для слежения.
С помощью этой системы я смог определить угол прихода и получить четкий сигнал на расстоянии 1/2 мили в плотном городском районе. Я использовал приложение для мобильного телефона SigTrax, чтобы помочь в построении азимута, но это можно сделать с помощью карты и компаса.
SigTrax — это приложение, доступное для iOS и Android, которое использует GPS сотового телефона и данные пользователя для триангуляции радиосигналов. Это экономит много времени и усилий при нанесении азимута на карту вручную.
Этот метод хорошо работает на относительно открытых участках. Однако в городском районе с домами, расположенными спиной к спине, сигнал отражается от этих зданий и достигает места, отличного от того, откуда он исходил. Таким образом, вместо того, чтобы строить пеленги, я просто следовал за направлением, в котором сигнал является самым сильным, и в конце концов достиг источника.
Это потому, что улицы действуют как своего рода туннель для радиоволн.
Потренировавшись с трекером в стационарном положении, я надел на него плотный брезентовый чехол и прикрепил к ошейнику, чтобы надеть кошку. Угостив кота лакомством и погладив по голове, я смотрел, как он уходит.
РИСУНОК 6. Передатчик в брезентовом чехле, прикрепленном к ошейнику для кошек.
В течение дня (используя свою антенну и радио) я нашел его лежащим под машиной, стоящим на заборе и общающимся с соседскими собаками.
Создание радиотрекера для вашего любимого питомца может быть очень интересным и поучительным применением электроники.
Менее чем за упаковку жевательной резинки вы получаете многоразовый радиомаяк, достаточно легкий, чтобы его могли носить большинство животных. Компоненты, используемые в проекте, также могут быть перепрофилированы для других проектов. NV
Sigtrax App
www.
