Керн (кернер) и чертилка – это специализированные слесарные инструменты, предназначенные для выполнения точной разметки по металлу. Несмотря на визуальное сходство, они имеют разное назначение, хотя в отдельных случаях и условиях могут быть взаимозаменяемыми.
Обычно керны представляют собой стержень круглого сечения. Его острие затачивается под 100°-120°. Этот угол подобран неспроста. Именно при таком уклоне вершины конус достаточно хорошо погружается в металл, при этом его наконечник деформируется по минимуму.
Нужно отметить, что инструмент, рассчитанный на работу с мягкими металлами, может затачиваться под меньшим углом. За счет этого изменяется геометрия лунки, и в нее легче попасть сверлом для цветмета, у которого угол режущей кромки отличается.
Часть керна, по которой наносится удар молотком, называется затыльник или боек. Центральная область инструмента обычно делается рельефной, для более удобного удержания в руке.
Кернер изготавливается из инструментальной стали. Его острие проходит закалку на длину 20-30 мм. Термообработке поддается и его боек. При этом центральная часть обработке не подвергается, что позволяет инструменту весьма эффективно гасить удары и препятствует его слому. Запас длины закаленной стали возле острия позволяет при необходимости затачивать изношенный инструмент без риска потери рубящих качеств.
Виды кернеровХотя керн и очень простой инструмент, но его конструкция может отличаться в зависимости от того, для решения каких задач он сделан.

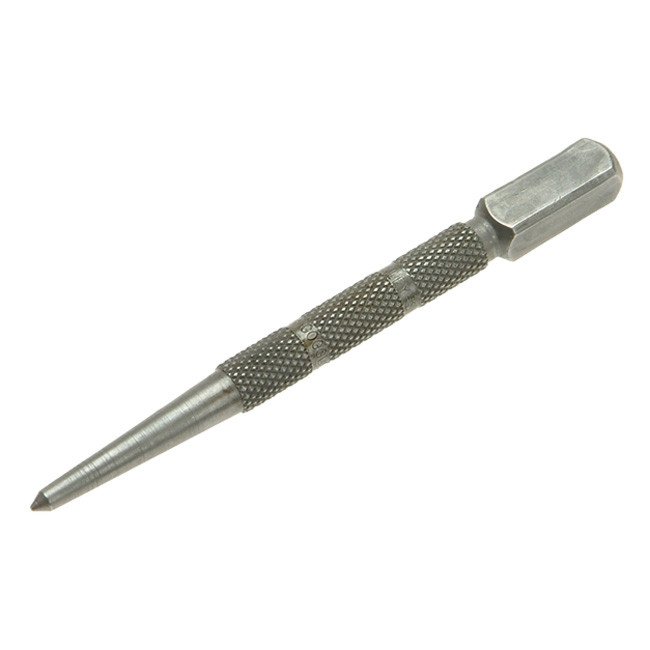

Обычный – это просто стальной прут круглого или многогранного сечения. Он используется только совместно с молотком. Хотя керно и имеет свой специфический угол заточки, его можно применять в качестве чертилки. При этом точность такой линии будет хуже, в силу специфической конусообразной структуры острия. Такой инструмент производится в различных вариациях длины. Обычно это 140 мм, но возможно ее увеличение. Инструмент стоит подбирать под руку. Если он слишком узкий, то возможно повреждение руки молотком.
Колокол очень похож на обычный кернер, но имеет дополнительный элемент в виде воронки. За счет нее он способен центрироваться на выпуклых и сферических поверхностях. Таким инструментом легко накернить металлический шар, что сложно при использовании обычного прямого керна. Окружность вокруг инструмента препятствует скольжению острия в сторону.
Это весьма специфическое и узкоспециализированное керно, малопригодное для другой работы, кроме как нанесения разметки на сферы. Его юбка делается из достаточно жесткой резины. Она эффективно гасит удары, и не скользит, что способствует правильному направлению наконечника.

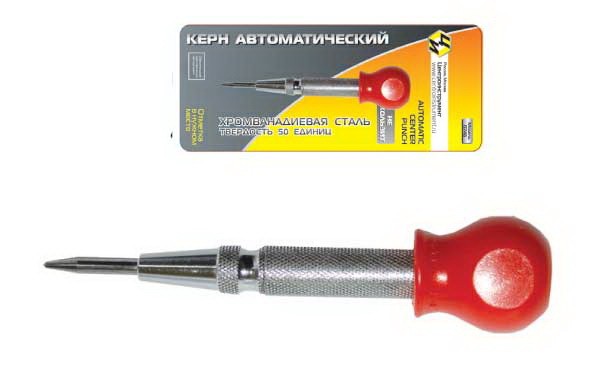

Автоматические кернеры очень хорошо подходят для использования в труднодоступных местах, куда нет возможности подобраться с молотком.
При выборе этого инструмента лучше всего обращать внимания на приборы с круглой рукояткой на месте затыльника. Это облегчает нажатие и не создает болевые ощущения в ладони после срабатывания механизма. Если делать подряд десятки лунок, то отсутствие дискомфорта будет весьма важно.
Керн очень простой инструмент, который зачастую изготавливают своими руками. Зачастую самодельные устройства не хуже покупных. Достаточно распространенной конструкцией кернера является пружинный кернер. Он представляет собой отдельный наконечник и боек. Они соединяются между собой обычной пружиной растяжения. Для срабатывания такого прибора, нужно просто оттянуть боек и отпустить. За счет эластичности пружины, он ускорившись вперед ударит в наконечник, и тот углубиться в металл. Кернер этого типа используется без молотка, но для его срабатывания нужно усилие двух рук, поэтому он не так хорошо подходит для труднодоступных мест, как автоматический покупной аналог.
Размеры кернов, какой выбратьОстрие кернера может иметь различный диаметр.
При использовании тонких сверл для их центрирования важна мелкая лунка. Если она будет большой, то оно начнет соскальзывать в сторону и засверлиться будет сложно. Если же пытаться рассверлить тонкую вмятину широким сверлом, то его острие также может не зацепиться. В связи с этим в идеале иметь в наборе инструментов керны с разным диаметром наконечника.
Что касается формы и диаметра самого стержня, то они могут быть разными. От их параметра эффективность инструмента никак не зависит. Главное чтобы он удобно ложился в руку. Для людей с широкими ладонями стоит обратить внимание на более длинные керны, так как короткими можно случайно повредить пальцы при ударе молотком.
При рассмотрении стеллажей с кернами в магазине можно заметить, что острота рабочей части разных инструментов отличается. Если прибор планируется применять на стали, то чем он острее, тем лучше, но не более 120°. Для сверления мягких цветных металлов наконечник должен иметь небольшой угол заточки. Лунка от него получается более широкой, что помогает лучше центровать сверло с соответствующей заточкой под цветмет.
При использовании ударного кернера необходимо наличие молотка. Инструмент приставляется к точке сверления, позиционируется и выравнивается перпендикулярно к поверхности. Затем по нему наносится удар молотком. Правильно делать один сильный удар, а не несколько слабых. Это требует некоторого опыта и сноровки. В таком случае вмятина получится четкой и точной. При попытке формирования лунки парой слабых ударов, ее очертания могут сдвинуться. В таком случае сверло при сверлении окажется немного в стороне. Зачастую в слесарном деле это совершенно неприемлемо.
Если используется автоматический керн, то он также выравнивается перпендикулярно поверхности. Затем прижимается с силой до момента отскока пружины. До удара жало прибора слегка войдет в корпус. В связи с этим усилие необходимо прикладывать размеренно, чтобы не перекосить инструмент. Соблюдая перпендикулярность, можно получить наиболее четкую глубокую лунку, которая позволит правильно центрировать сверло при начале сверления.
По мере использования керн может тупиться. Хотя он и сделан из инструментальной стали и проходит закалку на наконечнике, но через несколько сотен ударов, особенно по твердым поверхностям, острота заточки теряется. В таком случае его можно обновить. Первые 20-30 мм стержня керна закалены, поэтому восстановленное острие будет такое же твердое.
Что такое чертилкаЧертилкой называют ручной слесарный инструмент для нанесения разметочных рисок по металлу. В отличие от нарисованных маркером или карандашом, они более точные за счет минимальной толщины. Разметка чертилкой особенно заметна на темной горячекатаной стали, цветных металлах, а также изделиях пораженных коррозией.
Чертилки тоньше кернов, так как они необходимы для нанесения царапин. По ним не нужно стучать молотком. Отсутствие сильного давления на инструмент меняет механику его применения, поэтому для максимальной четкости царапины чертилки затачивают под углом 15°. Нужно отметить, что ее форма не всегда такая же как у керна.
Нередко можно встретить Г-образный инструмент или с кольцом на конце. Прямые чертилки в исключительных случаях вполне могут использоваться для кернения под сверление, с изгибом же для этого не подходят.
Разметочная чертилка более изящный инструмент, чем керн. Он легче и острее, поэтому ее наконечник зачастую оснащается защитным колпачком, для предотвращения травмирования.
Обычная прямая чертилка наиболее универсальная. При крайней необходимости по ней вполне можно нанести удар молотком, чтобы сделать лунку под тонкое сверло. Нужно отметить, что от этого инструмент портится.
Стилизованная под шариковую ручку чертилка может использоваться только для черчения разметки. По ней нельзя бить, так как ее механическая прочность для этого недостаточная. Этот инструмент в особенности хорошо подходит для работы с мягкими цветными металлами.
Г-образная чертилка имеет характерный изгиб перед острием.
Это делает ее удобной при обводе больших шаблонов во время переноса размеров на листовую сталь. Для черчения мелкой разметки она подходит хуже, чем прямая.
Нередко у мастера возникает необходимость просверлить отверстие в очень твердом металле или же на ровной гладкой поверхности. Сделать это непросто, поскольку сверло может соскальзывать с намеченного места, оставляя хорошо заметную царапину. Для того чтобы избежать подобных ситуаций используют разметочное приспособление, называемое кернер.
Те, кто знаком со слесарным делом, знают, что значит кернер. Это специальный ударно-режущий инструмент для разметки лунок, называемых кернами. Делаются они перед сверлением отверстий и препятствуют соскальзыванию сверла или самореза с намеченной точки на заготовке. Это приспособление может кернить металл, кафель и любую гладкую поверхность. Кернер должен быть очень прочным, поэтому изготавливается это приспособление из твердой инструментальной углеродистой стали.
Слесарный ручной инструмент, называемый в народе тычка или керно, имеет вид стержня с круглым или шестигранным сечением. Рабочий его конец затачивается на конус, имеющий угол 100-120° и закаляется на длину 20-30 см. Угол заточки является важным показателем: инструмент с остро заточенным краем удобен, если предстоит точная разметка деталей, а кернер с тупым концом будет способствовать более легкому сверлению металла.
Противоположная часть кернера – это так называемый затыльник или боек.
На него приходится основной удар во время работы кернера, поэтому он тоже подвергается закалке, но на длину до 15-ти см. Чтобы кернер было удобнее держать в руке, средняя его часть нередко делается со специальной рельефной накаткой (насечкой). Для продления срока эксплуатации в неблагоприятных условиях на разметочное устройство могут наноситься декоративно-защитные покрытия в виде хромирования.
Любая работа с металлом требует точности. Например, если без подготовки начать сверлить металлическую деталь, то можно наблюдать, как сверло «уходит» в сторону, а отверстие получается совсем не в том месте, где надо. Чтобы процесс сверления любых отверстий прошел легко, лучше предварительно сделать кернение по существующей разметке. Слесарный кернер – это отличное приспособление, с помощью которого можно легко сделать лунки, которые будут препятствовать скольжению сверла по поверхности обрабатываемой детали.
Это слесарное устройство зачастую бывает ручным, но существует и автоматический инструмент керн, который в народе называют самострелом.
Встречаются модели, имеющие оправки, с помощью которых, например, быстро формируются отметки на заданном расстоянии от края изделия. Есть кернеры-центроискатели со специальными направляющими, которые способны нанести лунки на шаре или в цилиндрической заготовке. В некоторых пружинных кернерах можно регулировать силу удара, повернув специальный колпачок в ту или иную сторону.
Такое механическое приспособление имеет в своем корпусе встроенную пружину и боек. При нажатии керно на заготовку происходит сначала сжатие, а затем высвобождение пружины, которая толкает боек, а он уже и наносит удар по поверхности, оставляя на ней лунку. Ударный наконечник бывает сменным и при необходимости изношенную часть легко можно заменить на новую. Механический стержень круглого сечения удобнее ручного, поскольку позволяет работать, не прикладывая больших физических усилий, и задействовать не две руки, а одну.
Такой электромеханический инструмент состоит из корпуса, внутри которого помещены катушка электромагнита с сердечником, боек, пружина и наконечник. Во время нажатия на автоматический кернер происходит опускание его корпуса. При этом шайба, имеющаяся на наконечнике, замыкает цепь электромагнита и боек, с большой силой втягиваясь в катушку, и ударяет по магниту. Так образуется лунка в заготовке. При поднятии кернера происходит размыкание цепи и боек с помощью пружины возвращается на свое исходное место. Стоимость такого кернера выше, чем ручного или механического.
При выборе этого слесарного инструмента обратите внимание на следующие моменты:
Если надо просверлить отверстие в мягком материале или же сделать особо точную разметку, то угол заточки кернера, как и самого сверла, может быть меньшим.Поскольку кернер играет важную роль при проведении измерительных и разметочных работ, то не помешает ознакомиться с рейтингом самых лучших моделей такого слесарного инструмента:
Имеет удобную прорезиненную рукоятку.Если в процессе работы требуется сделать отверстие в какой-либо детали, то прежде всего надо наметить будущее место сверления. Для этого используют слесарный кернер. Помните, что подобные манипуляции следует проводить на массивном твердом основании. Процесс работы с ручным инструментом происходит следующим образом:
Те умельцы, которые любят мастерить, могут попробовать изготовить кернер своими руками. Этот слесарный инструмент сэкономит средства и ничем не будет уступать заводскому изделию, а сделать его можно, например, из обычного болта, диаметр которого 14 мм. Работа по изготовлению керна состоит из следующих этапов:
