ИПР-Кск (ИОПР 513/101-1) | с крышкой| Извещатель охранно-пожарный ручной
ИПР-Кск (ИОПР513/101-1) ТУ 4372-009-52696596-04
Предназначен для ручной подачи сигнала тревоги на средства охранной, пожарной или охранно-пожарной сигнализации. Извещатель предназначен для эксплуатации в закрытых помещениях или на открытом воздухе под навесом.

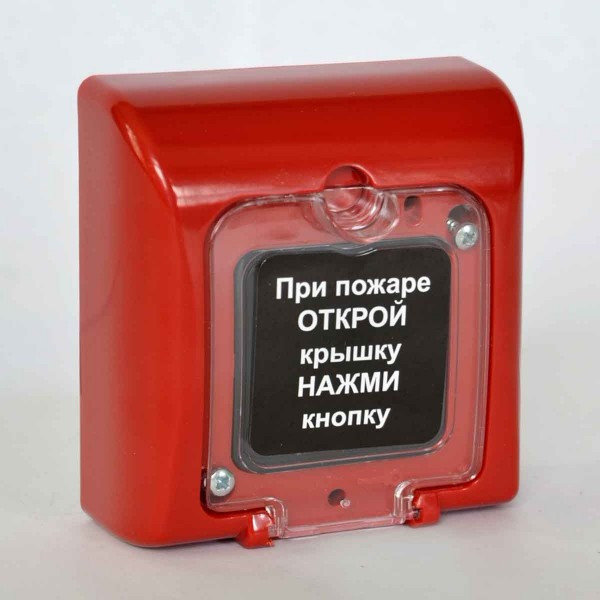

Извещатели выполнены в ярко-красном корпусе из ударопрочной пластмассы. Приводятся в действие нажатием на приводной элемент – неразрушаемую пластину в углублении корпуса, с надписью, однозначно определяющей место и направление приложения усилия. После срабатывания пластина фиксируется в нажатом состоянии. Контрастная шторка, появившаяся в углублении, указывает, что извещатель переведён в тревожное состояние. Контакты извещателя изменяют состояние шлейфа сигнализации.
Извещатели могут комплектоваться прозрачной откидной защитной крышкой, в дежурном режиме закрывающей доступ к приводному элементу и предотвращающей его случайное нажатие. Крышка при необходимости может быть опломбирована.
В комплект поставки входят два ключа: — с бородкой, для доступа к клеммам при монтаже и обслуживании; — толкатель, для приведения в исходное состояние (в дежурный режим).
Особенности ИПР-Кск:
Технические характеристики:
|
Характеристика |
ИПР-Кск |
|
Питание |
— |
|
Напряжение питания, В |
— |
|
Потребляемый ток, не более, мА: — в дежурном режиме — в тревожном режиме |
— |
|
Диапазон коммутируемых токов, мА |
0,1…200 |
|
Диапазон коммутируемых напряжений, В |
5…72 |
|
Тип коммутирующих контактов |
нормально замкнутые, нормально разомкнутые |
|
Внутреннее сопротивление в режиме имитатора активного дымового пожарного извещателя, Ом |
задается навесным элементом |
|
Габаритные размеры, мм, не более |
109х94х47 |
|
Масса, кг, не более |
0,18 |
|
Условия эксплуатации |
В закрытых помещениях или на открытом воздухе под навесом, при температуре окружающего воздуха от -40° C до +55° C и относительной влажности воздуха до 95% при температуре 35° C. |
При использовании нормально-замкнутых контактов
При использовании нормально-разомкнутых контактов
Документация:
Консультация
Задайте вопрос специалисту о ИПР-Кск с крышкой Извещатель охранно-пожарный ручной
Самовывоз из офиса:
Пункт выдачи:
Доставка курьером:
Транспортные компании:
Почта России:
Отзывы о ИПР-Кск ИОПР 513/101-1 с крышкой:
Ваш отзыв может быть первым!
С этим товаром часто покупают:
Этот товар можно приобрести на маркетплейсах:
Купить на Купить на Купить на Купить на
НазначениеРучной магнитоконтактный, питаемый по шлейфу, неадресный, восстанавливаемый пожарный извещатель (в дальнейшем — извещатель), предназначен для круглосуточной работы с целью передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Электрическое питание извещателя и передача дискретного выходного электрического сигнала «Пожар» на пожарную или охранно-пожарную приёмно-контрольную аппаратуру осуществляется по двухпроводной электрической соединительной линии.
Извещатель предназначен для работы в шлейфах приемно — контрольных приборов (выход «шлейф») с величиной тока
короткого замыкания не более 20 мА. Подключение извещателя в шлейф осуществляется параллельно. При
постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе
знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода,
включенного в требуемом направлении.
Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала »ПОЖАР» на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012). Извещатель сохраняет состояние режима передачи сигнала «ПОЖАР» после снятия усилия нажатия на приводной элемент. Перевод извещателя в исходное состояние осуществляется возвратом приводного элемента в начальное состояние и кратковременным отключением напряжения питания шлейфа на время 2 с.
Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 70-98, НПБ 76-98.
Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой).
| Включение извещателя осуществляется приложением усилия к приводному элементу не менее 15 Н | |
| Величина тока потребления извещателя от шлейфа пожарной сигнализации (выход «шлейф») в дежурном режиме | не более 50 мкА |
| Ток потребляемый выносным индикатором ИВС-2 | не более 60 мкА |
| Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 20 мА | не более 5,2 В |
| Величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА | не менее 3,9 В |
| Напряжение питания от шлейфа пожарной сигнализации (выход «шлейф») | в диапазоне от 10 до 30 В |
| Габаритные размеры извещателя | 205 х 100 х 75 мм |
| Масса извещателя | не более 950 г |
| Условия эксплуатации | окружающий воздух с относительной влажностью до 93% при температуре 40 °С и с температурой от -40°С до +60°С |
| Степень защиты извещателя, обеспечиваемая оболочкой по ГОСТ 14254 | IP41 |
Комплектность* по согласованию с заказчиком извещатели могут поставляться без индикатора выносного ИВС-2.
Запрещается устанавливать извещатели в непосредственной близости (менее 200 мм) от источников переменных магнитных полей (трансформаторов, сильноточных электропультов и т.п.).
Функциональная схема извещателя приведена на рис. 1.
Схема подключения извещателя приведена на рис. 2.
Габаритные и присоединительные размеры извещателя приведены на рис.3.
390027, Россия, г. Рязань, ул. Новая, 51В, пом.h5 Тел. ICQ 741-500-889 — начальник отдела сбыта ICQ 692-925-535 — отдел сбыта | Информация, указанная на сайте, не является публичной офертой. |
NFPA Today — 14 апреля 2021 г.
Вернуться на целевую страницу блогов
Система пожарной сигнализации является важной частью общей стратегии противопожарной защиты и безопасности жизни в здании.
Система пожарной сигнализации выполняет множество функций, и различия между функциями могут немного сбивать с толку, поэтому я создал визуальное руководство по основам пожарной сигнализации. Целью этой серии блогов является обсуждение некоторых основных компонентов и функций системы пожарной сигнализации. Обзор всей системы можно найти в моем блоге «Руководство по основам пожарной сигнализации». В этом блоге мы более подробно рассмотрим инициацию системы пожарной сигнализации.
Основной функцией инициирующей части системы пожарной сигнализации является сообщение о состоянии защищаемого помещения или о наличии пожара. Компоненты включают в себя все устройства и схемы, которые отправляют сигнал на блок управления пожарной сигнализацией (FACU), такие как тепловые извещатели, детекторы дыма, детекторы угарного газа, реле расхода воды, устройства с ручным управлением и реле давления. В зависимости от системы сигнал от инициирующего устройства может создать состояние тревоги или состояние контроля.
В зависимости от типа извещателей и FACU сигналы могут передаваться по цепи инициирующего устройства (IDC) для обычных систем или по цепи сигнальной линии (SLC) для адресных систем.
Обычные инициирующие устройства обычно представляют собой извещатели, в которых используется переключающий контакт для замыкания накоротко обеих сторон цепи инициирующего устройства. Поступая таким образом, инициирующее устройство вызывает увеличение тока, протекающего по цепи, что FACU интерпретирует как сигнал тревоги. Как только одно устройство замыкает цепь, никакое другое устройство в этой цепи или «зоне» не может послать сигнал. Из-за этого любое устройство в цепи или «зоне» переводит всю зону в состояние тревоги. Зоны обычно предназначены для того, чтобы кто-то мог легко определить область, в которой находится сигнал тревоги, например, в школе у вас может быть цепь зоны спортивного зала и цепь зоны аудитории, каждая из которых содержит несколько устройств.
Адресные устройства — это либо инициирующие устройства, либо устройства управления/уведомления, которые способны передавать уникальный идентификационный номер или адрес на блок управления через цепь сигнальной линии.
Эта идентификация состоит из двоичной строки из 1 и 0, которые указывают адрес или местоположение этого устройства в цепи. Когда FACU опрашивает инициирующее устройство, инициирующее устройство отвечает своим статусом (Нормальное, Тревога и т. д.) и адресом. Адрес устройства позволяет идентифицировать местоположение извещателя в FACU. Когда одно инициирующее устройство активируется в цепи сигнальной линии, FACU по-прежнему может опрашивать другие устройства, в отличие от обычной цепи инициирующего устройства.
Кроме того, некоторые адресные инициирующие устройства могут также передавать на FACU ряд значений плотности дыма, изменения температуры, уровня воды, изменений давления воды и других переменных. Затем программное обеспечение блока управления определяет уставки для срабатывания сигнала тревоги, контроля или неисправности. Эти типы схем инициирующих устройств известны как адресно-аналоговые, поскольку они могут сообщать FACU свой адрес и значение.
Ионизационные дымовые извещатели используют небольшое количество радиоактивного материала для ионизации молекул воздуха на положительно и отрицательно заряженные молекулы, которые создают слабый электрический ток.
Попадание дыма в этот ионизированный воздух уменьшит силу тока и вызовет сигнал тревоги.
Фотоэлектрические датчики дыма используют источник света и фоточувствительный элемент. Когда дым попадает в камеру, свет рассеивается и улавливается светочувствительной клеткой, вызывая сигнал тревоги.
Лучевой извещатель похож на фотоэлектрический извещатель, за исключением того, что он предназначен для охвата большой площади. Передатчик и приемник или отражатель размещаются для создания светового луча в пространстве, когда количество света, принимаемого приемником или отражаемого передатчиком, падает ниже определенного процента, отправляется сигнал тревоги.
В невосстанавливаемом тепловом извещателе с фиксированной температурой используется припой, удерживающий поршень. Припой плавится при определенной температуре и вызывает опускание плунжера, замыкание контактов и подачу сигнала тревоги.
В восстанавливаемом тепловом извещателе с фиксированной температурой используются два металла с разными коэффициентами теплового расширения.
При определенной температуре эти металлы изгибаются, что приводит к замыканию контактов плунжера, что вызывает состояние тревоги. Когда металл остывает, он изгибается в другом направлении и восстанавливается.
Детектор скорости нарастания использует воздушную камеру и диафрагму. Когда пожар заставляет воздух в камере расширяться быстрее, чем он может выйти из вентиляционного отверстия, повышенное давление заставляет диафрагму замыкать контакты и инициировать сигнал тревоги. Этот детектор скорости нарастания также содержит плунжер с фиксированной температурой, который сработает, если температура превысит установленную температуру.
Адресно-аналоговый тепловой извещатель использует термистор для постоянного контроля температуры. Критерии срабатывания, которые могут быть температурой выше определенного уровня или определенной скоростью повышения температуры, программируются в FACU.
Существует множество различных типов детекторов угарного газа (СО). Одним из примеров детектора CO является колориметрический детектор. Подобно фотоэлектрическому детектору дыма, этот детектор содержит источник света и фотоэлемент, которые постоянно измеряют свет, отраженный от химического детектора. В присутствии угарного газа цвет химического детектора изменится на черный, а свет больше не будет отражаться на фотоэлемент, что приведет к подаче сигнала тревоги.
Иногда называемые ручными пожарными ящиками, вызывными станциями или извещателями, активируемые вручную инициирующие устройства инициируют сигнал тревоги при поступлении сигнала от человека, например при нажатии на рычаг или кнопку. Для их запуска может потребоваться несколько действий, таких как поднятие крышки или разбитие стекла перед активацией устройства.
Реле потока устанавливаются внутри трубопровода спринклерной системы и имеют лопасть, которая перемещается вместе с потоком воды.
Когда вода начинает течь внутри трубы, лопасть приводит в действие переключатель, который инициирует сигнал тревоги.
Реле давления устанавливаются в спринклерных системах для отслеживания изменения давления воды. Сигнал будет отправлен на FACU при увеличении давления воды, что означает, что вода течет через спринклерный сигнальный клапан.
Хотите узнать больше?
Как я уже отмечал в начале этого блога, если вы хотите узнать больше об основах пожарной сигнализации, загляните в мой блог по основам пожарной сигнализации. Я буду обновлять эту серию в течение следующих нескольких месяцев, чтобы глубже погрузиться в различные части системы пожарной сигнализации. Если вы нашли эту статью полезной, подпишитесь на информационный бюллетень NFPA Network для получения ежемесячного персонализированного контента, связанного с миром пожарной безопасности, электротехники, строительства и безопасности жизни.
