Главная » Измерение и контроль » ESR метр своими руками — измеритель емкости конденсаторов. Схема и описание
ESR метр своими руками. Есть широкий перечень поломок аппаратуры, причиной которых как раз является электролитический конденсатор. Главный фактор неисправности электролитических конденсаторов, это знакомое всем радиолюбителям «высыхание», которое возникает по причине плохой герметизации корпуса. В данном случае увеличивается его емкостное или, иначе говоря, реактивное сопротивление в следствии уменьшения его номинальной емкости.
Помимо этого, в ходе работы в нем проходят электрохимические реакции, которые разъедают точки соединения выводов с обкладками. Контакт ухудшается, в итоге образуется «контактное сопротивление», доходящее иногда до нескольких десятков Ом. Это точно также, если к исправному конденсатору последовательно подключить резистор, и к тому же этот резистор размещен внутри него.
Такое сопротивление еще именуют «эквивалентное последовательное сопротивление» или же ESR.
Существование последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в схеме. Чрезвычайно сильное влияние оказывает повышенное ESR (порядка 3…5 Ом) на работоспособность импульсных источников питания, приводя к сгоранию дорогих микросхем и транзисторов.
Ниже в таблице приведены средние величины ESR (в миллиоммах) для новых конденсаторов различной емкости в зависимости от напряжения, на которое они рассчитаны.
Не секрет, что реактивное сопротивление уменьшается с повышением частоты. К примеру, при частоте 100кГц и емкости 10мкФ емкостная составляющая будет не более 0,2 Ом. Замеряя падение переменного напряжения имеющего частоту 100 кГц и выше, можно полагать, что при погрешности в районе 10…20% итогом замера будет активное сопротивление конденсатора. Поэтому совсем не сложно собрать ESR метр конденсаторов своими руками.

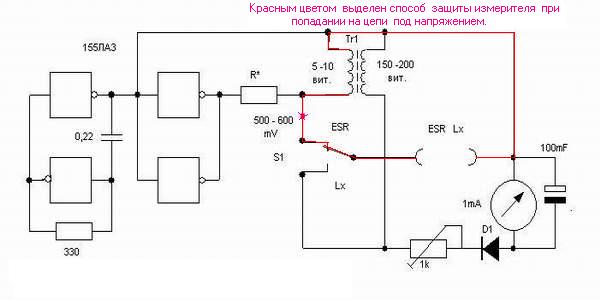

Генератор импульсов, имеющий частоту 120кГц, собран на логических элементах DD1.1 и DD1.2. Частота генератора определяется RC-цепью на элементах R1 и C1.
Для согласования введен элемент DD1.3. Для увеличения мощности импульсов с генератора в схему введены элементы DD1.4…DD1.6. Далее сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор Сх. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве измерителя напряжения, к примеру, М838. Мультиметр необходимо перевести в режим измерения постоянного напряжения. Подстройку ESR метра осуществляют путем изменения величины R2.
Микросхему DD1 — К561ЛН2 можно поменять на К1561ЛН2. Диоды VD1 и VD2 германиевые, возможно использовать Д9, ГД507, Д18.
Радиодетали ESR метра расположены на печатной плате, которую можно изготовить своими руками. Конструктивно устройство выполнено в одном корпусе с элементом питания.
Щуп Х1 выполнен в виде шила и прикреплен к корпусу устройства, щуп X2 – провод не более 10 см в длину на конце которого игла. Проверка конденсаторов возможна прямо на плате, выпаивать их не обязательно, что существенно облегчает поиск неисправного конденсатора во время ремонта.
После окончания монтажа и проверки, необходимо проверить осциллографом частоту на щупах X1 и X2. Она должна быть в пределах 120…180 кГц. Если это не так, то путем подбора резистора R1 добиваются нужной частоты. Далее необходимо подготовить набор резисторов следующих номиналов:
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.
К щупам X1 и X2 необходимо подсоединить резистор в 1 Ом и вращением R2 добиться, чтобы на мультиметре было 1мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и не изменяя R2 записать показание мультиметра. То же самое проделать и с оставшимися сопротивлениями.
В результате этого получится таблица значений, по которой можно будет определять реактивное сопротивление.
Источник: Радиомир 03/2012
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Содержание
Измеритель емкости конденсаторов своими руками — ниже представлена схема и описание как не прилагая больших усилий можно самостоятельно изготовить прибор для тестирования емкости конденсаторов. Такое устройство очень может пригодится при покупке емкостей на радиоэлектронном рынке. С его помощью без проблем выявляется некачественный или бракованный элемент накопления электрического заряда. Принципиальная схема данного ESRа, как его обычно называю большинство электронщиков, ничего сложного из себя не представляет и собрать такой аппарат может даже начинающий радиолюбитель.
Причем измеритель емкости конденсаторов не предполагает для его сборки длительного времени и больших денежных затрат, на изготовление пробника эквивалентного последовательного сопротивления уходит буквально два-три часа. Также не обязательно бежать в магазин радиотоваров — наверняка у любого радиолюбителя найдутся неиспользованные детали подходящие для этой конструкции. Все, что вам потребуется для повторения данной схемы — это мультиметр практически любой модели, только желательно, что бы был цифровой и с десяток деталей. Каких то переделок или модернизации цифрового тестера производить не нужно, все что необходимо с ним сделать — это припаять выводы деталей к необходимым площадкам на его плате.

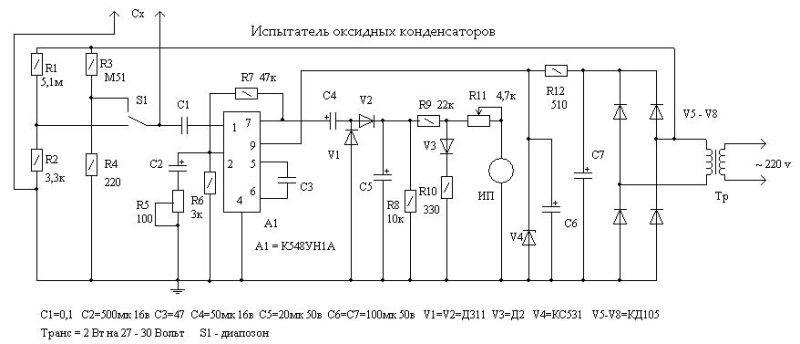

Принципиальная схема устройства ESR:
Один из главных компонентов прибора — это трансформатор, который должен иметь соотношением витков 11\1. Ферритовый кольцевой сердечник М2000НМ1-36 К10х6х3, который нужно предварительно обмотать изолирующим материалом.
Затем намотать первичную обмотку на него, располагая витки по принципу — виток к витку, при этом заполняя всю окружность. Вторичную обмотку также необходимо выполнять с равномерным распределением по всему периметру. Примерное количество витков в первичной обмотки для кольца К10х6х3 будет 60-90 витков, а вторичка должна быть в одиннадцать раз меньше.
Диод D1 использовать можно практически любой кремневый с обратным напряжением не менее 40v, если вам не особо нужна супер точность в измерениях, то вполне подойдет КА220. Для более точного определения емкости придется поставить диод с небольшим падением напряжения в варианте прямого включения — Шоттки. Защитный супрессорный диод D2 должен быть рассчитан на обратное напряжение от 28v до 38v. Транзистор маломощный кремневый p-n-p проводимости: например КТ361 или его аналог.
Измерение величины ЭПС выполнять в диапазоне напряжения 20v. Во время подключении коннектора внешнего измерителя, ESR-приставка к мультиметру сразу же переходит в режим работы тестирования емкости.
При этом будет визуально отображено на приборе показание около 35v в диапазоне проверки 200v и 1000v (это в зависимости от использования супрессорного диода). В случае исследования емкости на 20 вольтах, показание будет отображено как «выход за границу измерения». Когда коннектор внешнего измерителя отсоединяется, то и ЭПС-приставка моментально переключается на режим работы как обыкновенного мультиметра.
Принцип работы устройства — для начала работы прибора нужно включить в сеть адаптер, при этом происходит включение измерителя ЭПС, когда отключили ESR, то мультиметр автоматически переходит в режим выполнения штатных функций. Чтобы сделать калибровку аппарата нужно подобрать постоянный резистор, так чтобы соответствовало шкале. Для наглядности картина ниже:
При замыкании щупов на шкале мультиметра будет отображено 0.00- 0.01, это показание означает погрешность прибора в диапазоне измерения до 1 Ом.
О самодельном измерителе ESR У каждой профессии есть свой уникальный набор инструментов.
В случае с электроникой у вас должны быть как минимум мультиметр, отвертка, резак, паяльник и провода.
Самое приятное то, что эти инструменты можно найти в любом магазине электроники по доступной цене. Однако есть и другие важные, но дорогие инструменты, которые вам понадобятся на пути к выборам.
Среди этих инструментов есть ESR-метр.
Итак, в этой статье мы покажем вам, как собрать ваш измеритель ESR из готовой ленты/платы Vero с тем же результатом, что и измерители ESR, представленные на рынке.
Готов? Давай учить!
Что такое СОЭ?Конденсаторы не защищены от разрушения. Когда вы видите некоторые нежелательные эффекты, это происходит из-за эквивалентного последовательного сопротивления (ESR). Почему? Конденсаторы имеют ограниченное внутреннее сопротивление из-за материалов, которые производители используют для их изготовления.
Также разные типы конденсаторов имеют разные диапазоны ESR. Поэтому очень важно измерить эквивалентное последовательное сопротивление ваших конденсаторов.
Когда дело доходит до измерения конденсаторов, измерители емкости (цифровые или аналоговые) могут ввести вас в заблуждение. С помощью этого инструмента вы можете подумать, что неисправный конденсатор — это хорошо. Кроме того, если вы не проверите ESR на конденсаторе, вы пропустите неисправный конденсатор и не сможете его отремонтировать. Итак, вам понадобится ESR-метр.
Измеритель ESR представляет собой двухконтактный измерительный прибор, основной целью которого является измерение ESR конденсаторов. Обычно неисправные конденсаторы имеют высокие показания ESR, которые невозможно измерить с помощью обычного цифрового измерителя емкости или мультиметра.
Это еще не все.
Вы можете использовать измеритель ESR, не удаляя конденсаторы из цепи.
Вот лучшая часть.
Вы можете использовать ESR для других экспериментов, таких как проверка резисторов с низким сопротивлением, таких как 0,33 Ом и 0,22 Ом, обнаружение коротких замыканий на печатных платах, усилителях динамиков и проверка состояния как обычных, так и аккумуляторных батарей.
На потери мощности в конденсаторах влияют различные факторы. Вы можете суммировать эти факторы как СОЭ. Чтобы полностью понять, как работает измеритель ESR, давайте взглянем на компоненты:
Генератор отвечает за подачу сигнала переменного тока, необходимого для подачи тока через тестируемый конденсатор. Хороший пример схемы генератора работает на частоте примерно 100 кГц.
Кроме того, 100 кГц является отраслевым стандартом для измерения ESR. Одна секция этой схемы действует как генератор с фазовым сдвигом. Его легко реализовать, и он показывает отличное приближение к синусоиде.
Другая секция работает как усилитель и буфер. Благодаря тому, что фазосдвигающий генератор имеет высокое выходное сопротивление, эта секция предотвращает перегрузку схемы генератора. Кроме того, вы можете отрегулировать уровень сигнала 100 кГц с помощью потенциометра регулировки усиления.
Детектор СОЭ Детектор СОЭ — это место, где происходит большая часть действий.
Первая секция представляет собой преобразователь напряжения в ток, который преобразует сигнал частотой 100 кГц от генератора в размах тока около 7 мА.
Итак, вы можете подключить CUT (проверяемый конденсатор) внутри контура обратной связи этого каскада. Кроме того, вы можете сделать это с помощью двух соединительных клемм на передней панели, чтобы CUT получал одинаковый ток.
Секция преобразования мощностиВ этом разделе подход с однополярным питанием требует, чтобы вы обеспечили виртуальную опорную землю для всего измерителя ESR. Итак, на этом этапе обычный трехвыводной регулятор напряжения (на входе) питает шину +5В.
С другой стороны, шина -5В получает питание от компонента денди, который выдает на вход постоянное напряжение, равное величине (но с обратной полярностью).
Как это работает Во-первых, TR1 на приведенной выше диаграмме и закрепленный NPN-транзистор создают простую обратную связь, запускающую блокирующий генератор.
Блокирующий генератор начинает колебаться на высокой частоте.
Кроме того, колебания создают постоянную величину напряжения на 5 витках вторичного трансформатора. Кроме того, генератор подает индуцированную высокую частоту на ГТЕ.
Также вы можете увидеть операционный усилитель, соединенный с низковольтным высокочастотным питанием. Плюс он там работает как усилитель напряжения.
Если ESR отсутствует или у вас рабочий конденсатор, то счетчик предложит полный прогиб. Таким образом, он показывает крошечное ESR конденсатора, которое, в свою очередь, снижается до нуля для разных конденсаторов — с разными уровнями ESR.
Более низкое значение ESR может привести к тому, что на входе инвертирующего датчика операционного усилителя будет накапливаться умеренно более высокий ток. Кроме того, он соответственно отображается на измерителе вместе с высокой степенью отклонения и наоборот.
Кроме того, старший транзистор BC547 работает как обычный коллектор напряжения и стабилизатор.
По этой причине транзистор может обрабатывать каскад генератора с минимальным напряжением 1,5 вольта. Кроме того, другие электронные устройства вокруг CUT не будут подвергаться нагрузке от тестовой частоты измерителя ESR.
Кроме того, измеритель легко калибровать. Кроме того, если вы держите измерительные провода на низком уровне, предварительно установленное значение 100 кОм, близкое к измерителю uA, регулируется до тех пор, пока не будет достигнуто полезное отклонение на циферблате измерителя.
После этого можно проверить различные конденсаторы с высокими значениями ESR на измерителе и примерно меньшими степенями отклонения.
Наконец, трансформатор стоит на ферритовом кольце. Также здесь используется тонкий магнит с различными витками на схеме.
Как собрать свой измеритель ESR В этом разделе приведенная выше схема — это то, что мы научимся делать. Схема получает питание от одной батареи 9В. Вы можете использовать недорогой LDO в качестве замены, чтобы получить максимальный срок службы батареи, поскольку напряжение со временем падает.
Плюс LM2936 не такой дорогой и будет выполнять операции даже при падении до 5,5В. Кроме того, мы добавили светодиодный индикатор включения/выключения после переключателя, хотя мы не показали его на приведенной выше диаграмме.
Давайте посмотрим на некоторые иллюстрации, чтобы лучше понять, как работает эта схема. Итак, проиллюстрируем осциллограммами в точках 1, 2 и 3 с укороченным выводом ESR (0) и с высоким ESR (5,6) Ом.
Здесь формы сигналов соответствуют связанным каналам и снимку осциллографа.
Также сигнал на выходе конденсаторно-резисторного делителя составляет около 232 мВ от пика к пику. Кроме того, транзистор умножает выходное значение более чем в 10 раз. Кроме того, канал 3 содержит отфильтрованный и выпрямленный сигнал (около 1,35 В).
Итак, вот как выглядит счетчик при полном истощении после регулировки потенциометра 10k.
С другой стороны, если конденсатор имеет высокое ESR (5,6 Ом), его можно подключить к измерительным проводам. Итак, выходное напряжение точки 2 уменьшается, а также результирующий уровень постоянного тока в точке 3.
Вот так выглядит измеритель при обеднении ESR = 5,6 Ом.
Сборка схемыЭта схема настолько проста, что для ее сборки можно использовать перфокарту. Хотя будет непросто найти подходящий сигнальный трансформатор для линий передачи T1/E1, он может оказаться у вас в корзине запчастей.
Прекрасной альтернативой и решением этой проблемы являются трансформаторы от импульсных блоков питания (блоки питания PC ATX).
Другой альтернативой является большее передаточное отношение. Но есть одна загвоздка. Вам придется настроить резистор серии 150 Ом на более высокое значение.
Вот как выглядит полностью собранная схема:
После того, как вы собрали схему, вы можете произвести окончательную сборку внутри металлической коробки. Кроме того, для подключения тестовых пробников можно использовать аудиоразъем и экранированный аудиокабель. Кроме того, вы должны подключить землю (экран) к металлическому корпусу.
Ограничения почти любого измерителя ESRВот некоторые ограничения любого измерителя ESR:
низкое значение СОЭ.
2. Измеритель не лучший вариант для проверки конденсаторов емкостью менее 30 мкФ. Если испытуемый конденсатор слишком мал, частота измеряемого реактивного сопротивления становится очень значимой. Таким образом, это приводит к чрезмерному СОЭ.
3. Возможны ошибки из-за длинных щупов CUT. Как? Потому что ESR — это низкочастотный омметр.
Создание СОЭ — это простой и увлекательный проект. Самое приятное то, что вы можете добиться этого с помощью часто встречающихся деталей в электронной лаборатории. Измеритель ESR пригодится любому специалисту по ремонту электроники, любителям, дизайнерам и инженерам.
ESR — важная характеристика конденсаторов емкостью более 1 мкФ. Кроме того, вам понадобится тестер ESR, если вы хотите провести измерения, которые невозможно выполнить с помощью стандартного цифрового измерителя емкости.
Вот и все, что вам нужно знать об измерителях ESR и о том, как их создавать. Если у вас есть вопросы или предложения, свяжитесь с нами. Мы будем рады помочь.
Как сделать собственный измеритель ESR
У каждой профессии есть разные инструменты торговли, для электроники это минимум
должен включать в себя: — Мультиметр (цифровой и аналоговый), паяльник / подставка, отвертка, бокорез,
Насос для удаления припоя и проволока для пайки, 9 шт. Их можно недорого купить в ближайшем магазине электроники, который я считают, что они легкодоступны. Есть и другие, которые я считаю очень важными, но немного дорогими для кто-то, кто только начинает и, следовательно, может быть добавлен позже, когда вы пойдете по дороге электроники ремонт. К ним относятся измеритель ESR, обратноходовой тестер, осциллограф. другие. В этой статье я покажу вам, как сделать ESR-метр самостоятельно. с помощью легкодоступной доски для полос/Vero board и получить тот же результат, что и профессиональная сборка единица. Причина, по которой я представляю этот комплект, состоит в том, чтобы дать возможность многим из наших последователей, которые начать с электроники и столкнуться с проблемой инвестирования в новый измеритель ESR. Я уверен, что как только вы добавите это простое, но очень важное тестовое оборудование в свой
верстаке вы заметите увеличение количества ремонтируемого оборудования, будь то телевидение, ИИП,
Мониторы и т. Из своего опыта в электронике (мое личное мнение) я видел, что конденсаторы являются основной причиной проблем в электронном оборудовании, особенно в оборудовании старше пяти лет. годы. Конденсаторы выходят из строя по-разному и в большинстве случаев счетчик (цифровой или аналог) не скажет правду о неисправном конденсаторе. Вот где метр ESR пригодится как лучший друг техника потому что он говорит об истинном состоянии имеющегося конденсатора путем измерения эквивалентного последовательного сопротивления (ESR) тестируемого конденсатора. Эквивалентное последовательное сопротивление (ESR) конденсатора считается лучшим параметр, чтобы узнать исправность электролитического конденсатора. Схема разделена на две части: Блок питания и основной ESR схема. А) Блок питания 5 Вольт постоянного тока Для сборки блока питания вам потребуются детали, перечисленные ниже: Обратите внимание, что два полиэфирных конденсатора № 224 и № 104 не являются
необходимо, если вы используете 9вольт батареи и, следовательно, может быть исключен из цепи. Сборка : Возьмите небольшой кусок полосовой доски и инертизируйте IC LM7805 так, как он появляется на рисунке ниже. 9 вольт от батареи поступают на контакт 1 микросхемы LM7805 и гаснут. от контакта 3 как 5 вольт постоянного тока. Контакт 2 заземлен, и к этому контакту следует подключить два провода (один идет на минусовой аккумуляторной батареи, а другой к массе главной цепи). Выход 5 Вольт подключен для питания основной цепи.
B) Главный контур ESR:
Нажмите здесь, чтобы увеличить основной цепь
Если возможно, вы можете распечатать вышеуказанный шаблон на цветном принтере для
лучшие результаты и ясность. После того, как вы закончите сборку, важно проверить непрерывность между
линия питания 5 вольт и земля. Сборка: Возьмите один полный кусок полосовой доски и оцените, куда вставить гнездо микросхемы. Что касается приведенной выше схемы, в приведенном здесь примере я вставил контакт 4 разъема ic TL062 на пересечении (7 отверстий на высоте от нижней части доски и 10 отверстий с левой стороны доски) После того, как вы установите сокет ic, он поможет вам установить другие компоненты. Также обратите внимание на полярность электролитических конденсаторов и диодов при установка их в цепь. Для конденсаторов я отметил положительный полюс, а для диода Полоса катодная (отрицательный полюс) Для разъемов используйте провода другого цвета, чтобы избежать путаницы. в В приведенном выше примере я использовал зеленый для вывода, красный для питания 5 вольт и синий (черный лучше) для всех заземление и желтый разъем для выхода (подключить аналоговый счетчик, настроенный на 100 мкА или 50 мкА) Для установки потенциометра 100K необходимо подключить три провода к трем ножки, чтобы у вас не было проблем с креплением его к коробке проекта. Просто припаяйте три провода, как показано на схему к схеме. Компонент, вид сбоку:
Вид сбоку (обратите внимание на ВЫРЕЗ)
Список деталей для главной цепи ESR
Трансформатор должен быть с ферритовым сердечником, вы можете спасти его от мертвого компьютера.
Возьмите старое зарядное устройство для телефона и утилизируйте трансформатор Chopper, показанный на рисунке. диаграмме выше, обычно у него будет только два контакта на вторичной стороне, потому что только при зарядке телефона нужен один источник (5 В), поэтому для подключения используйте два контакта. к цепи. Для основного вы обнаружите, что он будет иметь более двух контактов. Тест с ваш измеритель (аналоговый или цифровой) для непрерывности между любыми двумя контактами. Набор штифтов с непрерывностью использования их, а те, у которых нет непрерывности, просто отрежьте бокорезом, как показано на схеме. ниже.
Для установки трансформатора: Я предлагаю вам установить трансформатор и резистор 10 Ом через
контакты вторичной обмотки трансформатора последними: это связано с тем, что размер и контакты трансформатора не являются стандартными и
поэтому это будет зависеть от того, что у вас есть под рукой.
Вот почему я использовал две длинные перемычки, как показано на картинке выше. К Установите штифты трансформатора в полосовую плату, возможно, вам придется немного увеличить отверстие, но будьте уверены, когда пайкой вы делаете соединение с дорожкой. После того, как вы закончили сборку, пришло время проверить, все ли в порядке. Так пока не помещайте проект в ящик проекта. Возьмите свой силовой модуль и подключите к основной цепи и подключите аналоговый измерительный прибор к 100 мкА/50 мкА.
Настройка Вставьте проектные провода в аналоговый счетчик, показанный выше, и подайте питание. На.
Замкните щупы проекта и отрегулируйте ручку регулировки нуля до нулевой отметки на аналоговый счетчик. Если до сих пор все в порядке, то вы сделали это, и вы можете сидеть сложа руки и
немного кофе за хорошо выполненную работу. Измеритель ESR готов и должен выполнять работу, которую он знает лучше всего… Улавливание тех конденсаторов, которые вызывали у вас головную боль прямо в цепи. Проверяемый конденсатор:
Конечный продукт
Используется Используйте внутреннюю шкалу, где каждая ячейка представляет один (1) Ом, все электролитические конденсаторы должны иметь ESR менее 2 Ом. Для любого электролитического конденсатора от 2 Ом до 5 Ом учитывайте рабочее значение. напряжение этого конденсатора. Например, конденсатор 4,7 мкФ/250 В, используемый в ЭЛТ-телевизоре для фильтрации питания усилителя RGB.
может читать до 5 Ом и все еще быть в порядке. То же самое с конденсатором 1 мкФ/50 В также имеет тенденцию к высокому уровню. Если вы находитесь в
Сомневаюсь, всегда можно сравнить с новым. Для неэлектролитических конденсаторов они имеют ESR 5 Ом и выше. На моем измерительном конденсаторе 0,1 мкФ (№104) соответствует 5 Ом, конденсатор № 105 соответствует 15 Ом, а конденсатор № 473 соответствует 30 Ом. Конденсатор № 224/244/474 ведет себя странно и стрелка счетчика проходит мимо нулевая отметка.
Осторожно: Убедитесь, что тестируемые конденсаторы разряжены. Исправные конденсаторы ведут себя как короткие, поэтому закороченный конденсатор (редко) будет тестироваться как исправный. с этим измерителем и, следовательно, всегда, если у вас есть причины сомневаться в показаниях, используйте аналоговый измеритель для подтверждать. Убедитесь, что параллельно с неисправным конденсатором нет конденсатора (поднимите один из цепи, просто одной ноги достаточно) Проверьте электролитические конденсаторы в цепи — Полярность не имеет значения, для не электролитических
конденсаторы использовать с щепоткой соли. Если регулировка нуля стрелкой измерителя нестабильна после использования измерителя, иногда может батарея разряжена и должна быть заменена. вызовов: Как видите, я раздобыл ненужную коробку счетчика для моего проектного жилья на моем рынке здесь. в Кении получить коробку для проекта непросто, поэтому мне пришлось довольствоваться всем, что было под рукой (мусор Корпус цифрового счетчика) Я также опубликовал в своем блоге самодельный обратноходовой тестер с использованием Strip board, и поэтому, если вы хотите построить один клик по ссылке ниже. http://humphreykimathi.blogspot.com/2010/08/do-it-yourself-flyback-tester.html С этим спасибо Друзья Желаю вам всего наилучшего. Хамфи Кимати Автор Курс по ремонту ЭЛТ телевизоров. Нажмите здесь, чтобы прочитать последнюю электронную книгу Хамфри Кимати
