Главная Полезная информация Обжим BNC коннектора
Для кабеля RG6 есть два размера обжимного инструмента:
.324’’ для стандартных разъемов (пример F-56-ALM 4,9/8,4 Cabelcon)
.360’’ для разъемов с усиленной и герметичной обжимной частью (пример F-56-UNIV 4,9/8,4 и F-56-EPA 4,9/8,1 Cabelcon, PCT59FS компании PCT)
Для кабеля RG11 есть один размер .475’’ подходящий для любых модификаций разъемов различных производителей
При несоблюдении обжимных размеров разъема и инструмента гарантированно получаем два варианта. Первый – при обжиме стандартного разъема размером .360’’ разъем обжимается не полностью и с кабеля слетает. Второй – при обжиме усиленного и герметичного разъема размером .324’’ происходит разрушение корпуса разъема.
Инструменты и материалы, необходимые для оконцовывания коаксиального кабеля.

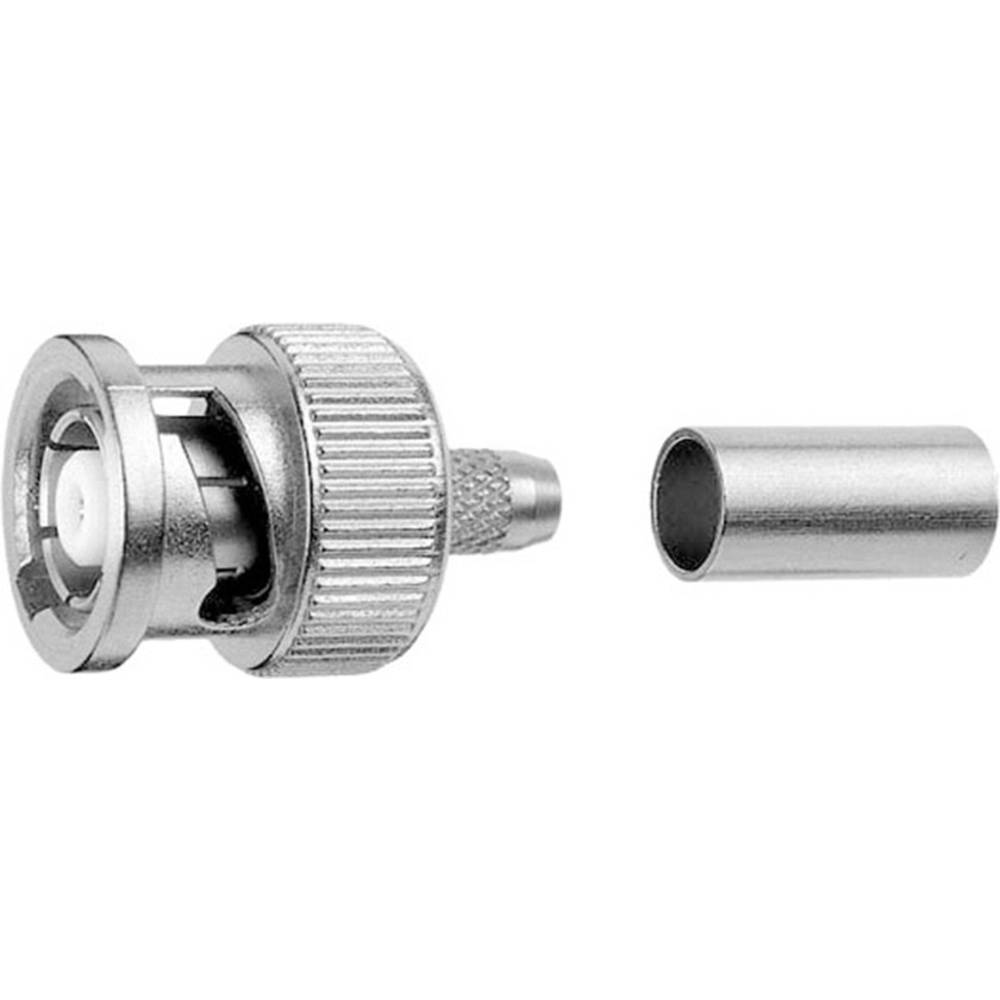

BNC разъем состаит из трех компонентов (рис. 1): 1.
Рис. 1.
Приступим к обжиму коаксиального кабеля.
1. Надеваем трубочку, при помощи которой обжимается оплетка экрана кабеля с корпусом BNC разъема. (ее желательно надеть в самом начале работы, еще до разделки кабеля — тогда не будет мешать оплетка) Но не поздно это сделать и непосредственно перед установкой корпуса BNC.
2. Зачистка изоляции.
Может осуществляться двумя способами:
1. Профессиональные установщики, как правило, используют разделочный инструмент (рис. 2) для подготовки коаксиального кабеля к монтажу разъема. Для коаксиального кабеля это весьма деликатная операция, при проведении которой используется специальный инструмент, отдаленно напоминающий бельевую прищепку.
Кабель RG закладывается под подпружиненную часть. По инструкции, конец кабеля не должен выступать за габарит устройства. Но в реальности удобнее оставить “снаружи” небольшой запас в 3-5 мм.
Рис. 2. Надрезание изоляции коаксиального кабеля
2. Если у Вас нет устройства для зачистки коаксиального кабеля, можно воспользоваться концелярским ножом.
Ножом надрезаем верхную изоляцию кабеля на расстоянии 1,5-1,8 см от края, таким образом, чтобы не повредить оплетку. После этого снимаем изоляцию и загибаем оплетку, чтобы она не мешала зачистить изоляцию центральной жилы. Изоляция центральной жилы снимается примерно 4-6 мм от края кабеля.
Если все было сделано правильно, то внешний вид конца кабеля должен соответствовать показанному на рисунке и образовывать аккуратные “ступеньки” — оплетка, изолятор — центральная жила.
(рис. 3)
Рис. 3. Зачищенный коаксиальный кабель
3. Далее нужно надеть на центральную жилу контакт. При этом нужно, что бы кончик проводника полностью умещался внутри контакта, а последний краем плотно прилегал к срезу диэлектрика. Но при этом остаток жилы должен быть достаточно длинным, что бы надежно удерживаться всей внутренней поверхностью контакта после его обжимания.
4. Обжимание центрального контакта не требует особых навыков. Достаточно обычной аккуратности. Перепутать штамп почти невозможно, а способ укладки хорошо виден на Рис. 4.
Рис. 4. Обжимание центрального контакта.
Затем нужно поставить трубочку на место.
Рис. 5. Обжим оплетки BNC разъема.
Кабель готов к использованию, и его можно присоединять к оборудованию.
Для того, чтобы соединить камеру видеонаблюдения с другими устройствами следует подключить цепи питания и передачи сигнала. Рассмотрим это на примере аналоговых видеокамер.
Камеры видеонаблюдения могут иметь гибкие выводы или разъемы. В любом случае, цветовая маркировка такова:
Естественно, для коммутации нужны разъемы (коннекторы). Для небольших расстояний вполне подходит коаксильный кабель, который использует BNC разъемы. По способу соединения они бывают:
Монтаж BNC разъемов первой группы может быть достаточно сложен, особенно в «походных» условиях — непосредственно на месте установки камеры, поэтому будем рассматривать подключение видеокамер коннекторами, указанными во второй и третьей группах:
Если смотреть слева направо, то первые два разъема — накручивающиеся.
Один из них выполнен как единое целое, другой состоит из двух частей, что упрощает его монтаж (как это делается будет показано ниже). Следующий разъем — под винт, самый правый — разъем для питания.
Теперь несколько слов о кабеле для видеонаблюдения. Здесь рассматривается коаксильный кабель. На его качество влияет достаточно много параметров. В частности материал оплетки и центрального проводника (медь, безусловно, предпочтительней алюминия), одножильный центральный проводник лучше многожильного, чем больше диаметр кабеля, тем меньше потери сигнала. Волновое сопротивление кабеля для видеонаблюдения должно быть 75 Ом. Это основное.
Если BNC коннектор конструктивно выполнен как единое целое (на предыдущем рисунке слева), то операции 4 и 5 совмещаются.
Обратите внимание на соответствие внешнего диаметра кабеля соответствующему внутреннему диаметру коннектора.
Центральный проводник кабеля может быть многожильным. При этом удобнее применять соединение «под винт».
Центральный проводник зажимается винтом, оплетка загибается на изоляцию и обжимается специальными лепестками.
В этом примере я использовал комбинированный кабель для систем видеонаблюдения, то есть имеющий в общей изоляции проводники для подачи питания. Использовать такой вариант или прокладывать провода отдельно — дело вкуса каждого.
Конечный результат наших усилий выглядит достаточно симпатично:
Остается не рассмотренным вариант с гибкими выводами видеокамеры. Здесь лучше использовать клеммный соединитель:
Все соединения должны быть защищены от внешних воздействий, например, помещением в распаячную (распределительную) коробку.
В заключение один из возможных способов зачистки коаксильного кабеля.
В этом учебном пособии описывается установка трехкомпонентных обжимных разъемов BNC на коаксиальном кабеле RG59, но оно также подходит для многих других типов коаксиальных кабелей и радиочастотных разъемов — например, глубина зачистки может измениться, но принципы остаются теми же. |
Хорошо быть готовым изготовить или отремонтировать собственные кабели BNC и RF. Хотя, несомненно, дешевле и, возможно, лучше приобрести готовые кабели BNC у Leads Direct, во многих случаях вам может потребоваться мгновенный ремонт кабеля или кабеля, и создание кабеля поможет вам выбраться из затруднительного положения. Однако изготовление нескольких кабелей может быть очень трудоемким и, следовательно, дорогим — только заработная плата за изготовление кабеля обычно намного превышает стоимость готового кабеля. Провода и кабели заводского изготовления обычно имеют лучшие допуски и, следовательно, обеспечивают лучшее качество сигнала, чем самодельные кабели.
Для изготовления кабеля с использованием разъемов BNC вам понадобятся некоторые инструменты. Их можно приобрести в наборе или по отдельности, а ассортимент можно просмотреть в разделе инструментов в разделе безопасных покупок в Интернете.
Для целей этого руководства вам понадобятся следующие инструменты:
| Набор кусачек для обрезки кабеля по длине | |
| Хороший инструмент для зачистки коаксиального кабеля — очень полезный инструмент, который гарантирует точную зачистку кабеля, снижая риск как короткого замыкания, так и обрыва цепи | |
| Обжимной инструмент хорошего качества, способный работать с широким диапазоном обжимов различных размеров — центральный штифт и втулка сильно различаются по размеру. | |
| Тестер сетевого кабеля с фитингами BNC | |
| Если у вас нет кабельного тестера, вместо него можно использовать стандартный измерительный прибор. |
В этом руководстве описывается использование разъема BNC, состоящего из трех частей. Разработан в конце 1940s в качестве миниатюрной версии разъема типа C, BNC расшифровывается как Bayonet Neill Concelman и назван в честь инженера Amphenol Карла Консельмана.
Линейка продуктов BNC представляет собой миниатюрный быстроразъемный ВЧ-разъем. Он имеет два байонетных наконечника на гнездовом разъеме; сопряжение достигается всего за четверть оборота накидной гайки. BNC идеально подходят для оконцевания миниатюрных и сверхминиатюрных коаксиальных кабелей (RG-58, 59, RG-179, RG-316 и т. д.)
Коаксиальный кабель обычно имеет круглую форму, если смотреть с конца. Он имеет центральный проводник, окруженный диэлектрическим изоляционным материалом, который, в свою очередь, покрыт оплеткой для защиты от электромагнитных помех (ЭМП). Внешнее покрытие – «куртка».
Непроводящий или диэлектрический материал разделяет два проводника. По внутреннему сердечнику проходит основной сигнал, в то время как внешний проводник (оплетка) действует как экран и помогает изолировать центральный проводник от паразитных электромагнитных помех.
Внешнее покрытие помогает физически защитить проводники.
Наиболее распространенным коаксиальным кабелем, используемым с разъемами BNC, является кабель RG59/U с сопротивлением 75 Ом. Коаксиальный кабель является не только наиболее часто используемым кабелем, но и, как правило, наименее дорогим, наиболее надежным, наиболее удобным и простым в обслуживании способом передачи электронных изображений в видеосреде.
Первым шагом является обрезка кабеля до необходимой длины. Рассмотрите возможность использования кабельной стяжки или проволочной стяжки, чтобы смотать кабель, оставив достаточно свободного кабеля на каждом конце, чтобы облегчить соединение. Убедитесь, что компоненты разъема готовы к использованию — корпус вилки, центральный штырь и втулка должны быть расположены так, чтобы до них можно было легко добраться.
Вы можете использовать небольшую пластиковую коробку-органайзер, контейнер для посуды или даже пустую ванночку из-под мороженого, чтобы удерживать детали, чтобы они не упали и не потерялись.
штекер без него бесполезен.
Возьмите рукав и наденьте его на кабель, ДО ТОГО, как вы начнете зачищать его. Теперь вам нужно зачистить кабель, используя следующие размеры полосы:
Все срезы должны быть острыми и квадратными. Убедитесь, что вы не порезали оплетку, диэлектрическую изоляцию или
центральный проводник. Самый простой способ сделать это — использовать инструмент для зачистки коаксиального кабеля с несколькими режущими кромками, настроенный на правильное расстояние и глубину. Вы можете заказать его в нашем интернет-магазине.
Затем наденьте центральный штифт на центральную жилу, убедившись, что он упирается в изоляцию. Наличие зазора может привести к короткому замыканию, поэтому это жизненно важный шаг. Теперь используйте обжимной инструмент, чтобы окончательно зафиксировать центральный штифт на месте.
Обратите внимание, что на приведенной выше схеме оплетка слегка раскрыта, но не отогнута назад.
Это предпочтительный метод, так как он позволяет оплетке оставаться переплетенной, в то же время позволяя стержню корпуса вилки скользить под ним, готовый к обжатию на место.
Когда оплетка будет готова, вставьте центральный штифт в корпус вилки, убедившись, что оплетка скользит по внешней стороне стержня. Когда вы втолкнете его достаточно глубоко в корпус, должен раздаться отчетливый щелчок, когда штифт встанет на место. Убедитесь, что оплетка не выходит за пределы корпуса вилки, иначе она может выступать за втулку во время обжима, что будет выглядеть неприглядно и может привести к проблемам с надежностью. Наденьте втулку на оплетку и шток вилки, пока она не коснется корпуса вилки, а затем с помощью обжимного инструмента прикрепите втулку к кабелю и вилке.
Обратите внимание, что обжимной инструмент имеет две определенные области внутри губки – угловая часть и закругленная пустая внешняя часть. Во внешней части гофрированная втулка имеет две определенные области: гофрированную область, которая поддерживает соединение и удерживает кабель на месте, и негофрированную область, которая действует как компенсатор натяжения кабеля.
Чтобы обеспечить правильное расположение этих областей, при фактическом обжатии закругленная или пустая часть губки должна быть обращена в сторону от заглушки, а заглушка должна физически касаться губки обжимного инструмента. Сжимайте до тех пор, пока челюсти не отпустятся, и процесс не будет завершен. Повторите процесс для другого конца кабеля.
Сделав кабель, очень важно убедиться, что вы не допустили ошибок, особенно электрических, поскольку короткое замыкание может повредить подключенное оборудование, а обрыв цепи означает, что кабель никогда не будет работать.
Если у вас есть подходящий тестер сетевого кабеля (например, наша часть MNT, доступная в нашем интернет-магазине), вы можете просто подключить оба конца кабеля к тестеру и считать соединения – контакт 1 должен соединиться с контактом 1 и контакт 2 должен подключаться к контакту 2. Если какой-либо из них не соединяется, у вас разомкнутая цепь, а если оба индикатора загораются одновременно, у вас есть короткое замыкание.
Если у вас нет такого тестера, вы можете использовать для тестирования обычный измерительный прибор (например, модель MT600, доступную в нашем интернет-магазине). Если глюкометр имеет звуковой сигнал, вы можете использовать его для звукового теста. В противном случае установите его на чтение в омах и соедините два тестовых щупа, чтобы увидеть, какое показание следует ожидать.
Сначала проверьте на короткое замыкание: на одной из вилок прикоснитесь одним испытательным щупом к центральному контакту, а другим — к корпусу вилки. Если раздастся звуковой сигнал (или показания счетчика изменятся, если вы настроены на омы), значит, у вас короткое замыкание, и кабель необходимо переделать. Вам нужно проверить только один конец кабеля, так как короткое замыкание будет видно с обоих концов.
Второй тест на обрыв цепи: сначала прикоснитесь одним тестовым щупом к центральному штырьку на одном конце кабеля, а другим щупом — к центральному штырю на другом конце. Если вы услышите звуковой сигнал (или показания изменятся, если вы используете омы), значит, у вас есть соединение, поэтому соединение должно быть в порядке.
Повторите процесс для корпуса вилки, и вы должны получить тот же результат. Если какой-либо из этих тестов не пройден, кабель необходимо будет переделать.
Leads Direct прилагает большие усилия для предоставления точной и полной информации. Тем не менее, части информации, содержащейся на этом веб-сайте, и любых документах, просмотренных на нем или загруженных с него, могут быть неверными или устаревшими. О любых ошибках или упущениях следует сообщать для расследования и исправления. Информация, представленная в любых документах, будь то на нашем веб-сайте или иным образом, предоставляется «как есть». Не дается никаких гарантий любого рода, подразумеваемых, выраженных или предусмотренных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, товарной пригодности, пригодности для определенной цели и отсутствия компьютерных вирусов.
В этом руководстве объясняется, как создать собственный коаксиальный кабель с использованием компрессионных разъемов CATV.
Этот процесс будет работать для разъемов типа F, BNC и RCA. Одни и те же методы могут быть использованы для кабелей различных размеров. Мы будем использовать кабель RG6 и компрессионные разъемы RG6 F-типа, которые входят в комплект компрессионного инструмента 902-340 CATV «F».
Поломка коаксиального кабеля
Шаг 1. Намотайте кабель необходимой длины
Вытяните достаточно кабеля, чтобы протянуть его длину, необходимую для вашей установки. Убедитесь, что концы обрезаны заподлицо.
Шаг 2. Зачистите кабель до центральной жилы
Вставьте кабель в полость зачистки, предназначенную для удаления всех слоев кабеля, кроме центральной жилы. Эту полость легко идентифицировать, так как в ней есть вырез для проводника. Выровняйте режущее лезвие так, чтобы оно находилось на расстоянии 1/4″ от заподлицо конца кабеля. Круговыми движениями вращайте стриппер вокруг коаксиального кабеля. После нескольких оборотов диэлектрический изолятор, экран из фольги, оплетка и внешняя оболочка должны легко сняться.
Теперь у вас должно быть 1/4″ проводника на конце кабеля.0015
Шаг 3 – Зачистите только внешнюю оболочку
Используйте другую полость, чтобы зачистить только внешнюю оболочку на 1/4″ от того места, где теперь виден проводник. Используйте то же вращательное движение, что и в предыдущем шаге, чтобы снять оболочку с кабеля. Теперь у вас должно быть зачищено примерно полдюйма кабеля до этих двух ступеней.
Шаг 4. Отогните плетеный экран назад
Сложите плетеный экран поверх внешней оболочки и от диэлектрического изолятора. Это оставит 1/4-дюймовый диэлектрик, завернутый в экран из фольги, и еще 1/4-дюймовый центральный проводник останется открытым.
Шаг 5. Вставьте кабель в компрессионный разъем
Приложите умеренное усилие и полностью вставьте кабель в разъем. Вы должны убедиться, что кабель полностью вставлен, иначе обжим может работать неправильно.
Шаг 6.
