Электронные напольные весы: устройство, функции, как выбрать

С появлением электронных напольных весов в обыденной жизни стало проще контролировать собственную массу тела, поддерживать хорошую форму. Бытовой прибор безотказно работает в домашних условиях.

Позволяет в течение нескольких секунд получить достоверную информацию о количестве килограммов, снимать показания о состоянии организма – наличии ожирения или дефиците массы тела, соотношении мышечной, костной и жировой ткани, следить за динамикой изменений.

Содержание:

Устройство электронных напольных весов
Функции электронных напольных весов
Особенности
Как пользоваться
Меры предосторожности
Неисправности
Как выбрать электронные напольные весы

Устройство электронных напольных весов

Главное назначение электронных напольных весов – взвешивание человека в простейших бытовых условиях с нагрузкой до 160 – 220 кг.

Электронные весы отличаются от механических по способу вывода результата взвешивания: не на измерительной шкале, а на электронном дисплее, имеющем цену деления. Дискретность показаний в зависимости от моделей: от 100 г – более дорогих, до 500 г в более дешевых.

Конструкция электронных напольных весов состоит из тензодатчиков, дисплея, электронной печатной платы, кнопкок (не во всех моделях). Механическое воздействие сведено к минимуму, что повышает надежность.

Электронные модели отличаются от механических принципом работы. Чтобы понять различие, достаточно включить, поднять их на одной ладони, не прикасаясь к ножкам, второй ладонью надавить на платформу. Показания на дисплее останутся нулевыми.

Платформа весов остается неподвижной, основную работу выполняют ножки, под которыми спрятаны особо прочные рамы. Когда встают на платформу, эта рама деформируется, однако изменения незначительны и незаметны глазу. Каждая рама оснащена небольшой пластиной – основным сенсорным узлом размером до 2 см поперек. Сенсорная пластина надежно впечатана в раму, залита клеем.

К пластине подсоединены три провода, обеспечивающих замер сопротивлений в разных точках моста. Когда под тяжестью рамы весы прогибаются по углам, происходит распределение избыточной массы. Конечное показание, выводимое на дисплее, включает суммирование всех данных.

Для работы изделия используют батарейки по 1,5 В или 9 В. Источником питания может быть солнечная батарея, электрическая розетка, энергия, накопленная при механическом воздействии на платформу. Приборы для взвешивания имеют автоматическое включение/ выключение, а определение нулевого значения происходит либо при включении, либо с помощью специальной кнопки, встроенной в корпус.

Наличие электронной начинки, расширяет сферы использования.

Функции электронных напольных весов

Помимо главного предназначения – измерения массы тела человека, предусмотрены дополнительные опции:

Запоминать динамику значений за обозначенный пользователем срок.
Рассчитывать оптимальную массу с применением индекса массы тела, учитывающего рост, пол, возраст и конституцию человека. За основу расчета берется формула: ИМТ = вес, кг / рост, м * рост, м.
Определять соотношение жира и мышц, присутствующих в теле человека. Данная функция работает по принципу различия в электрическом сопротивлении мышечной, жировой и костной ткани при пропускании слабого разряда через электроды, установленные на платформе. Следует учитывать, что анализ соотношения тканей имеет довольно высокую погрешность.
Хранить данные о динамике показателей сразу нескольким пользователям.
Показывать при взвешивании рекомендации по диете и физическим упражнениям.
При регулярном измерении массы тела, автоматически определяется конкретный пользователь.
Значительное превышение нормы по массе тела сопровождается подачей звукового сигнала.
Отдельные модели оборудованы монитором. Дублирование показаний измерения на мониторе позволяет людям с больной спиной не наклоняться для считывания информации на дисплее, расположенном на платформе.
Автоматическое включение/выключение.

Особенности

Главное достоинство электронных напольных весов, отличающее их от механических приборов – минимальность погрешности при измерении массы тела. В зависимости от марки производителя, стоимости, допустимая погрешность варьирует от 0,1 до 0,5 кг.

Электронные напольные весы отличаются друг от друга по следующим параметрам:

Различия в технических данных. Напольные устройства отличаются по техническим характеристикам и расширенному функционалу, позволяя производить точные взвешивания.
Различия в габаритах, дизайне и материале изготовления. Наиболее распространенный размер изделия – 0,4 м х 0,4 м. В зависимости от предпочтений потребителя выбирают модели в самых разных цветах, дизайне, материалах (натуральное дерево, высокопрочное стекло, мрамор, пластик, легированная сталь).

Платформа корпуса может иметь ребристую или шероховатую поверхность, что предупреждает соскальзывание в условиях влажной среды. Поверхность платформы может быть выполнена с повторением анатомической формы ступней, определяя пользователям, куда следует становиться для гарантии правильного показания.

Место эксплуатации. В зависимости от степени защиты корпуса и материала изготовления устанавливают в помещениях с различным уровнем влажности. Для ванных комнат или саун выбирают модели с герметичным стальным или пластиковым корпусом.

Во избежание повреждения материала от агрессивной среды, изделие, выполненное из натурального дерева, устанавливать во влажных местах не следует.

Как пользоваться

Процедура правильного взвешивания

Чтобы получить верные данные, соблюдают правила эксплуатации устройства.

Для измерения массы тела на платформу встают в вертикальном положении, без наклона. Взвешивание производят без обуви, носков или колготок.
Занять устойчивое положение на обе ступни, не двигаясь или переминаясь с ноги на ногу, чтобы избежать искажений в показаниях.
После показа на табло результата, осторожно сойти с платформы.
Выключение произойдет в автоматическом режиме.

Места для установки

Твердая и ровная поверхность. Установка на ковровом покрытии, на полу с наклоном или искривлением вызывает появление погрешности до 10%.
Место, защищенное от воздействия излучения электромагнитных волн. Весы располагают вдали от радиоаппаратуры и электрических приборов.
Места с повышенной влажностью подходят только для весов с водонепроницаемым корпусом из материалов, стойких к вредному воздействию влаги.

Меры предосторожности

Во избежание выхода из строя, контролируют, чтобы взвешивание проводилось в пределах допустимой нагрузки. В инструкции к конкретной модели обязательно содержится информация о максимальной массе.
Избегать воздействия электромагнитного излучения, которое вызывает сбои в работе. Для установки не подходят места с близко расположенной электро- и радио- аппаратурой.
В целях безопасности на платформу изделия встают сухими ногами, без носок или колготок.

По мере необходимости меняют батарейки. Уход за изделием представляет собой протирание поверхности. Чистка выполняется влажной тканью без использования моющих средств. Агрессивная среда средства для мытья способна повредить рисунок, краску на поверхности корпуса.

Неисправности

Ввиду простого принципа работы и несложной конструкции поломка весов маловероятна. Производители дают гарантию качества.

К частым проблемам, возникающим при эксплуатации электронных напольных весов, относятся:

Неточность измерений. В данном случае, убеждаются, что устройство установлено на твердой прямой поверхности без наклона, а измеряемая масса тела – в пределах допустимого значения. При необходимости производят регулировку платформы.

Искажение в показаниях возникает и по причине неправильного положения тела при взвешивании. На платформе опираются на обе ступни, не двигаясь и не отклоняясь.

Выход из строя батареек. По мере эксплуатации потребуется замена элементов питания.
Сбои возникают при эксплуатации в неподходящих условиях: сильное электромагнитное излучение, стоящая неподалеку радио- аппаратура, повышенная влажность помещений (в случае негерметичного корпуса прибора). Сбой в работе устраняется путем перезапуска: прибор выключить и включить снова.

Как выбрать электронные напольные весы

При выборе той или иной модели, учитывают, для каких целей и в каких условиях устройство по измерению массы тела будет использовано.

Долговечность конструкции. Если в приоритете у покупателей надежность в эксплуатации, выбирают приборы с металлическим корпусом. Наименее долговечный материал для изготовления устройств – пластмасса, она деформируется в короткие сроки.
Точность. Несмотря на сравнительную точность электронных приборов для взвешивания, перед покупкой проверяют исправность работы.

Точность проверяется путем сравнения показаний при взвешивании на выбранной модели и приборе для измерения массы тела другого производителя. Если известна собственная масса тела, делается контрольное измерение. В случае выявления расхождений в показателях, модель меняют на исправный прибор.

Удобная эксплуатация. Больные и пожилые люди, которым сложно нагибаться, увидят результаты измерения без необходимости наклона, на весах с дополнительным монитором. Для людей со слабым зрением разработаны модели с увеличенным дисплеем, на котором легко читаются цифры.
Применимость. Выбирая прибор по дизайну и дополнительному функционала, не забывают и о соответствии системы измерений, используемой в данном изделии, с принятой системой измерений (фунты или килограммы и т.д.)
Качество. Чтобы воспользоваться расширенным диапазоном возможностей при эксплуатации, обращают внимание на пыле- и влаго- непроницаемость корпуса прибора. Герметичные изделия не подвержены вредному воздействию внешней среды и подходят для установки в местах с повышенной влажностью или пылью.

Такие приборы имеют аббревиатуру IPX7. Напольные весы с аббревиатурой IPX8 используют в помещении с высокой запыленностью (залы для занятий спортом).

Указание о степени герметичности корпуса приводится в техпаспорте изделия.

Учитывается и допустимый уровень груза. Этот показатель важен для взвешивания тучных людей или тяжелых предметов. Дешевые устройства рассчитаны на 120кг, стандартная нагрузка – до 160 кг. В отдельных моделях диапазон груза повышается до 220 кг.
Если ведется контроль массы тела, выбирают модели с достаточным объемом памяти, для хранения данных по динамике измерений. Аналогичное требование по объему памяти предъявляется при необходимости проведения постоянных взвешиваний нескольких лиц.
Гарантийный талон производителя. Гарантия позволит избежать возможных неприятных моментов в случае поломки прибора в пределах установленных законом сроков.

Вопрос покупки электронных напольных весов чаще возникает у тех, кому важно контролировать собственную массу тела: при соблюдении диет, занятиях спортом, избыточном весе. Точность производимых измерений позволяет легко отслеживать картину набора/ снижения веса.

Благодаря дополнительным опциям, электронные напольные устройства позволят измерять массу тела и корректировать режим, диеты и физические нагрузки сразу нескольким пользователям.

Реклама от спонсоров: // // //

Электронные весы. Виды и устройство. Работа и применение

В каждом доме или загородном хозяйстве необходимы весы для приготовления пищи, взвешивания полученного урожая, или контроля своего веса. Весы также широко используются в промышленности, торговле и других областях. Сегодня высокие технологии достигли значительного уровня. На смену пружинным механическим весам, имеющим низкую точность взвешивания и большие габариты, пришли электронные весы, оснащенные удобными информационными дисплеями. Точность их взвешивания стала значительно выше, по сравнению с механическими моделями.

Устройство электронных весов отличается от механических конструкций наличием экрана, на котором отображается цифровая информация о результатах взвешивания, а также принципом их работы. Точность электронных моделей составляет + 0,1 г, а механические весы, имеют точность + 1 г, разница очень большая.

Принцип действия первых электронных конструкций заключается на колебаниях измеряющей пружины, которые обрабатываются электронной схемой и выводятся на цифровой экран. Сегодня недорогие электронные весы работают по этому принципу.

Дорогостоящие электронные модели функционируют по другому принципу, отличающемуся своей сложностью. Устройство таких весов включает в себя два металлических диска, которые образуют своеобразный конденсатор. Под действием массы взвешиваемого предмета на один из дисков, происходит его перемещение, и изменение расстояния между дисками, что приводит к изменению емкости конденсатора. Это изменение обрабатывается электронным устройством, и преобразуется в показатель веса.

Существуют и другие современные электронные весы, в которых в качестве чувствительного элемента используется датчик напряжения, выполненный в виде тонкого проводника, через который протекает электрический ток. Под действием веса взвешиваемого предмета на весы, датчик натягивается, изменяя свое сопротивление и величину проходящего электрического сигнала, влияющего на выдаваемый, на цифровой экран показатель веса. В таких конструкциях нет механических деталей, измерение веса происходит электронным способом.

В качестве источника питания в электронных весах могут использоваться гальванические элементы, солнечные батареи, а также сетевые блоки питания.

Разновидности

Существует множество видов электронных весов, классифицирующихся по: точности измерений, виду взвешиваемых предметов, функциональным возможностям.

Бытовые электронные весы

К этой категории относятся несколько видов весов:

Кухонные весы способны точно измерить нужное количество продуктов, чтобы приготовить пищу по рецепту. Такие модели полезны для повара в ресторане, а также для домашней хозяйки. Кухонные модели часто называют кулинарными.

Универсальные настольные весы имеют весовую платформу, на которую можно поставить емкость, положить предмет, который необходимо взвесить.Для определения массы на корпусе имеется кнопка «сброс тары», что создает определенные удобства. Поставив емкость, необходимо нажать на эту кнопку. В результате индикатор становится на нулевое положение, и можно насыпать или наливать взвешиваемый продукт. Универсальные модели производятся разных видов, как по точности, так и по наибольшей взвешиваемой массе.

Напольные весы предназначены для определения массы человека, поэтому они оснащаются множеством различных дополнительных функций: память, определение мышечной и жировой массы и т.д. Точность таких устройств чаще всего не превышает 100 грамм, что вполне достаточно для контроля массы. Предел наибольшего взвешивания у них не более 150 кг. На этих весах также можно взвесить какие-либо предметы или тяжелую сумку, но на них нет кнопки сброса тары.

Небольшой вес и компактные размеры имеют электронные безмены. Они являются хорошими помощниками в быту, на охоте, рыбалке, в походе или на рынке. Существуют некоторые исполнения безменов со встроенной рулеткой.Некоторые модели безменов имеют встроенную функцию измерения температуры. Наибольшая допустимая нагрузка в разных исполнениях может значительно различаться.

Другим видом бытовых взвешивающих устройств являются карманные весы, которые еще называют мини-весами. Они служат для точного определения массы мелких предметов. Такие карманные образцы могут пригодиться для использования в лаборатории, в ломбардах и магазинах по продаже драгоценных изделий. Основным их достоинством являются компактные размеры и автономное питание.

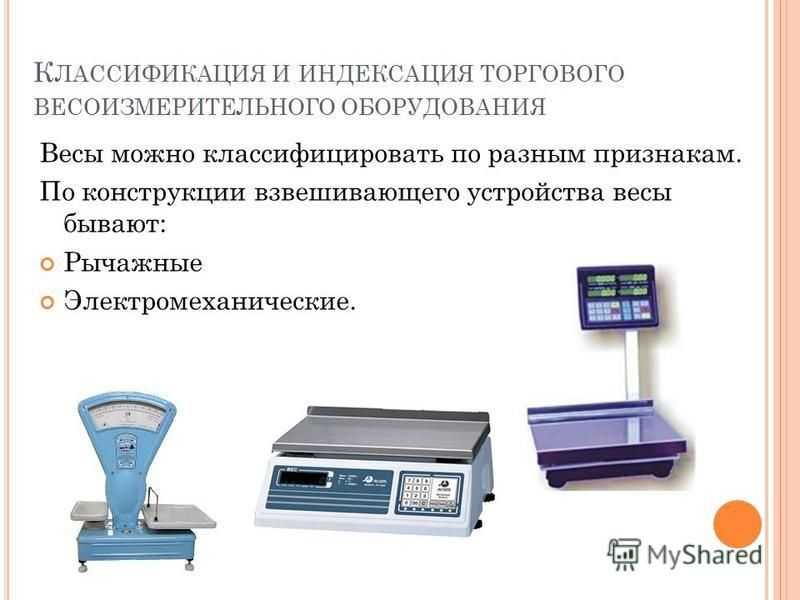

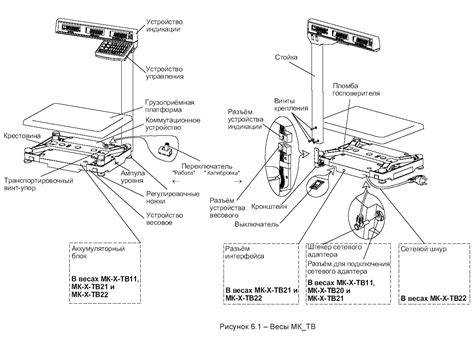

Торговые весы

Такие электронные весы многие специалисты называют продуктовыми, так как они служат для взвешивания продуктов в магазине, определения стоимости с учетом цены за килограмм. Они обладают большой функциональностью и могут применяться для постоянной торговли в магазине или на предприятии общественного питания, а также в крупных торговых точках.

Современные электронные весы способны взвесить продукты с высокой точностью, учесть вес тары, определить цену штучного товара и выполнить взвешивание порции. Торговые весы могут иметь дисплей на стойке или на корпусе. Дисплей может быть 2-сторонним, чтобы контролировать цену и массу продукта покупателем и продавцом. Надежность и добротность торговых весов, сроки службы, удобство, наличие вспомогательных функций зависит от завода изготовителя и стоимости.

По наибольшему пределу взвешивания торговые весы разделяют на три категории: 6, 15 и 30 кг. Первая категория устройств имеет деление ценой 2 грамма, их монтируют в местах для реализации легких товаров с высокой точностью измерения. В рыбных и мясных отделах чаще всего применяют весы 2-й и 3-й категории.

На весовое торговое оборудование существует метрологический контроль, поэтому они подвергаются периодической поверке для утверждения соответствия установленным нормам.

Торговые весы с функцией печати этикеток используются в основном в точках самообслуживания – гипермаркетах и крупных магазинах. Они оснащены специальным термопринтером, и могут печатать самоклеящиеся этикетки со стоимостью, весом, названием продукта и сроком годности. На этикетках также может печататься штрих-код для возможности учета товара на кассе, что упрощает работу продавца.

Изделия этого вида имеют внутреннюю память и вспомогательные функции. Они могут подключаться к компьютеру, что дает возможность обработки информации.

Товарные весы

К этой категории относятся напольные конструкции с границей взвешивания до 600 кг. Они стали популярными на оптовых базах и складах, а также на производстве. Величина платформы этих устройств зависит от наибольшего предела взвешивания. Напольные модели имеют низкую высоту погрузки, чтобы облегчить взвешивание тяжелых предметов, например, ящики или тяжелые коробки.

Все типы товарных электронных взвешивающих устройств оснащены опцией ввода веса тары. Эта опция дает возможность автоматически определять массу товара без учета веса тары. Некоторые виды имеют функцию учета нестабильной массы. При этом выполняется несколько измерений веса за определенное время, далее вес складывается и рассчитывается его средняя величина.

Существуют модели товарных весов с функцией ограничения массы. Устройство подает звуковой сигнал о том, что превышен предел взвешивания. Товарные электронные весы могут оснащаться автономным или комбинированным питанием, что дает возможность применять их в удаленных от электрической сети районах.

Лабораторные электронные весы

Эти устройства обладают повышенной точностью и служат для взвешивания небольших предметов в научных и промышленных лабораториях различных предприятий, магазинов и банков.

Такие устройства разделяют по классу точности на аналитические и прецизионные. Первые из них имеют точность взвешивания до 0,1 мг, а вторые – от 1 г до 1 мг. Они имеют множество вспомогательных функций: гидростатическое, динамическое определение веса. Лабораторные весы имеют разные виды калибровки.

Медицинские электронные весы

Такие устройства служат для взвешивания детей и взрослых в медицинских учреждениях. Они способствуют определению и контролю массы человека, оперативно показывают результаты взвешиваний.

Детские весы для новорожденных имеют высокую точность. С их помощью постоянно наблюдают за массой ребенка. Устройство медицинских весов позволяет производить их санитарную обработку. Медицинские взвешивающие устройства должны иметь государственный сертификат соответствия и необходимые документы.

Промышленные электронные весы

Для стационарного измерения веса объемных и тяжелых грузов служат промышленные весы. Они стали популярными в разных сферах торговли и производства, на сельскохозяйственных угодьях, перерабатывающих заводах, на транспорте, в складах.

К этой категории относятся платформенные весы, оснащенные автономным экраном, устанавливаемым на передвижную стойку или встроенным в стену, и большой платформой. Величина таких весов не более 2-х метров в ширину и длину. Такие весы имеют возможность встраивания в пол, оснащаться подъездным пандусом. Это позволяет быстро и удобно выполнять взвешивание предметов, расположенных на тележках.

Крановые электронные весы

Само их название говорит о типе конструкции, похожей на подъемный кран. Они служат для взвешивания массы габаритных тяжелых грузов на складах и в заводских цехах, либо на улице. Существуют модели с управлением с помощью радиоканала. Крановые весы изготавливаются в виде прочного устройства, включающего в себя металлический корпус и грузоподъемный крюк с индикатором, соединенным с тензометрическим датчиком. Измерение массы груза выполняется путем его фиксации на крюке и подъема на некоторую высоту.

Наибольший предел измерения массы крановых весов находится в диапазоне 0,5-50 тонн. Такие широкие пределы дают возможность владельцам складских помещений и заводских цехов осуществлять гибкий подход при закупке и подборе взвешивающего оборудования.

Преимущества:

Высокая точность измерений.
Переключение разных единиц измерения.
Автоматическая установка в нулевое положение.
Повышенный предел измерений.
Наличие памяти для сохранения результатов взвешивания.
Большой выбор моделей.
Компактный корпус.
Простота и удобство в применении.
Автоматическое выключение и включение.
Современный стильный дизайн.

Недостатки:

Сложное устройство.
Высокая цена.
Риск повреждения электронных элементов.
Требуется замена источников питания.
Более частые неисправности, по сравнению с механическими весами.
Наличие хрупких элементов, приводящих к частым поломкам.

Как работают весы?

Как работают весы?
Старые балансировочные весы использовали ряд гирь, чтобы попытаться выровнять две стороны весов. Например, вы будете добавлять предметы, вес которых вам известен, пока не достигнете баланса и не сможете вычислить вес вашего предмета. Старые медицинские весы, или «балансировочные весы», также требовали небольшой ручной работы путем перемещения противовеса до тех пор, пока балансир не станет полностью горизонтальным. Однако теперь мы можем измерять вес автоматически.

Как работают современные весы?
Большинство весов теперь работают с использованием устройств, известных как тензодатчики, для измерения веса объекта, независимо от того, используете ли вы его в медицинских, промышленных или розничных целях.
Тензодатчик представляет собой измеритель силы, состоящий из преобразователя, который используется для создания электрического сигнала, величина которого прямо пропорциональна измеряемой силе.

По сути, когда на весы помещается какой-либо груз, тензодатчик слегка изгибается, что приводит к изменению электрического сигнала, проходящего через тензодатчик. Это изменение сигнала связано с величиной электрического сопротивления, которое изгиб оказывает на тензорезистор внутри тензодатчика.
Затем сигнал считывается электронным устройством, часто цифровым индикатором веса, и преобразуется в цифровое значение веса. Затем значение отображается для чтения.
Независимо от сложности весов и весового индикатора, все весы работают одинаково независимо от того, используете ли вы весы дома, чтобы следить за своим весом, используете весы для розничной торговли для взвешивания свежих продуктов или используете точные медицинские весы.

Точность весов?
Современные весы достигли высокого уровня точности, однако со временем потребуется повторная калибровка как аналоговых, так и цифровых моделей.

Как и большинство предметов повседневного использования, весы со временем изнашиваются из-за хрупких механизмов, которые приводят в действие оборудование.
Аналоговые весы можно легко протестировать и отрегулировать в домашних условиях, однако цифровые весы потребуют профессионального внимания, особенно промышленные модели. Marsden предоставляет профессиональные услуги по ремонту и повторной поверке весов, чтобы поддерживать ваши весы в рабочем состоянии.

Как проверить точность весов
Проверка точности ваших весов — простой процесс.
Во-первых, возьмите предмет, вес которого указан на упаковке — самый простой вариант — полный мешок сахара.

Положите товар на весы.
Сравните вес, отображаемый на весах, с весом, указанным на упаковке продукта.
Если отображаемая цифра не соответствует весу продукта, вы поймете, что ваши весы нуждаются в дополнительной регулировке.
Четыре типа тензодатчиков
Некоторые различия между типами весов и принципом их работы связаны с различными типами тензодатчиков. К ним относятся пневматические, гидравлические, тензометрические (как указано в приведенном выше примере) и емкостные.
Пневматические тензодатчики
Пневматические тензодатчики работают с давлением воздуха и состоят из эластичной диафрагмы, прикрепленной к поверхности платформы, на которую вы помещаете взвешиваемый объект. Есть также воздушный регулятор, который ограничивает поток давления воздуха и манометр. Весы работают за счет использования сжатого воздуха для балансировки веса объекта, поэтому количество необходимого воздуха используется для определения веса объекта.
Затем манометр преобразует показания в электрический сигнал.
Гидравлические датчики веса
Гидравлический тензодатчик работает с использованием такой жидкости, как вода или масло. Весы с гидравлическими тензодатчиками работают как пневматические тензодатчики, за исключением того, что они используют поршень и жидкость под давлением, а не воздух. Когда объект помещается на платформу, поршень оказывает повышенное давление на содержащуюся в нем жидкость, пропорциональное приложенному весу. После калибровки давления вы можете точно измерить вес и использовать показания давления в качестве аналогового манометра или преобразовать их в электрический сигнал.
Штамм Датчик
Тензодатчик является наиболее популярным тензодатчиком, используемым в рабочих весах. Электрическое сопротивление при нагрузке пропорционально нагрузке на ячейку при взвешивании объекта, что упрощает калибровку для точного измерения. Эта точность также обусловлена тем, что четыре тензодатчика внутри тензодатчика имеют конфигурацию «мост Уитстона».
Это электрическая цепь, которая измеряет неизвестное электрическое сопротивление и обеспечивает очень точные измерения при изгибе под весом объекта.
Емкостные тензодатчики
Емкостные тензодатчики работают на способности системы накапливать заряд. Этот тензодатчик состоит из двух параллельных плоских пластин, на которые подается ток. Когда заряд стабилен, он сохраняется между пластинами. Накопленная сумма или емкость зависит от размера зазора между пластинами. Таким образом, когда предмет помещается на пластину, зазор будет уменьшаться и создавать изменение емкости, которое затем можно будет пересчитать в вес.
Промышленные весы Marsden
С 1926 года мы лидируем в обеспечении промышленных предприятий Великобритании и других стран мира точными промышленными весами.
Промышленные весы
Marsden можно использовать для взвешивания широкого спектра продуктов и материалов, от свежих пищевых ингредиентов до деталей машин, поддонов и каркасов безопасности. Предлагаемые нами промышленные весы могут использоваться в различных рабочих условиях и включают в себя прецизионные весы весом до 1 мг, крановые весы до 20 тонн и профессиональные осевые весы. Все наши весы работают с высочайшим уровнем точности, повышая производительность и контроль качества на рабочем месте.
Если вам нужны весы из нержавеющей стали для взвешивания продуктов, прецизионные настольные весы, счетные весы или весы для тележки с поддоном для быстрой отправки, у нас есть различные размеры и цены, чтобы удовлетворить ваши промышленные потребности.
Мы также предлагаем ряд современных чеквейеров, способных автоматически документировать вес и записывать данные в электронную таблицу, например, весы RS-232 1,6 м для USB-кабеля.

Взгляните на наш широкий ассортимент промышленных весов сегодня, чтобы узнать больше об уникальных функциях и спецификациях нашей продукции.
Если у вас есть какие-либо вопросы относительно наших промышленных весов или если вы хотите узнать стоимость индивидуальных весов, звоните в отдел весов Marsden по телефону +44 (0)1709 364296.
Дополнительная литература
Вам может быть интересно, насколько точными должны быть ваши весы. Прочтите нашу запись в блоге: насколько точными должны быть мои весы, чтобы узнать.
Вы когда-нибудь обслуживали весы? Узнайте, почему обслуживание весов так важно.
3 типа весов и принципы их работы
В то время как тензодатчик является наиболее распространенной технологией взвешивания из-за его высокой точности и низкой стоимости, силовой двигатель стал альтернативой для высокоточного взвешивания. Тем не менее, эта вторая технология имеет некоторые врожденные недостатки и высокую стоимость, которые делают ее далеко не идеальным решением.
Менеджерам по закупкам и инженерам-технологам часто приходилось искать компромисс между стоимостью и точностью, но именно здесь в игру вступает наша новая технология взвешивания.
Давайте рассмотрим каждую технологию, чтобы вы могли решить, какая из них лучше всего соответствует вашим потребностям взвешивания.
1. Тензодатчики нагрузки
Эта конструкция стала отраслевым стандартом за последние полвека. Когда форму резистора (в данном случае тензорезистора) можно изменить, значение сопротивления также изменится.
Тензорезисторы обычно изготавливаются из плоского фольгированного материала, имеющего форму длинного змеевика и тщательно прикрепляемого к пружинному элементу, называемому тензодатчиком.
Весоизмерительный датчик изгибается при воздействии веса на платформу, что изменяет форму датчика и, следовательно, увеличивает его значение сопротивления.
Четыре тензорезистора, расположенные в стратегически важных местах, обычно крепятся к пружинному элементу и соединяются вместе, образуя мост Уитстона.
Этот мост представляет собой электрическую цепь, которая измеряет неизвестное электрическое сопротивление прибора и преобразует его в выходное напряжение.
Напряжение, создаваемое мостом, проходит через АЦП (аналогово-цифровой преобразователь), и цифровой сигнал отправляется на дисплей весов, где вы считываете вес взвешиваемого объекта.
Почему эти весы не могут обеспечить высокую точность показаний
На точность весов тензодатчиков влияет несколько факторов, особенно тот факт, что разрешение весов зависит от их емкости. Таким образом, весы с большей емкостью, использующие эту конструкцию, не так точны, как весы с меньшей емкостью.
Тензодатчик не является идеальной пружиной.
Идеального тензодатчика не существует, потому что он должен быть идеальной пружиной, изгибающейся в идеальной пропорции с приложенным к нему весом. Когда груз убирали, он возвращался в точное исходное положение.
Но пружина с неограниченным потенциалом изгиба в конечном итоге подвергнется пластической деформации и потеряет характеристики, которые делают ее хорошей пружиной. Что-то вроде Слинки, с которым вы обращались слишком грубо в детстве, который так и не вернулся в свою идеальную спираль или не работал так, как должен был.
Тензорезисторы не являются идеальными резисторами.
В идеальном мире изменение длины было бы единственной причиной сопротивления датчика изменению. Но резисторы существуют в реальном мире, где в игру вступают многие другие факторы.
Колебания температуры являются основной причиной ошибок, но микроскопические аномалии в материале датчика и простой возраст также могут привести к ошибкам.
Клеи ограничивают пружинные характеристики тензодатчика.
Качественные производители прикрепляют тензорезисторы к тензодатчику с помощью очень тонкого гладкого слоя клея. Тем не менее, даже самое тщательное нанесение никогда не бывает идеальным просто потому, что клей не обладает пружинящими характеристиками и ограничивает характеристики тензодатчика. Это означает, что точный изгиб тензодатчика никогда не может быть передан на измеритель.
Точность передачи АЦП ограничена
Преобразование аналогового сигнала в цифровой также может внести ошибки в окончательное измерение.
На самом деле, самое мощное преимущество этой технологии на самом деле заключается не в каком-либо изначальном конструктивном преимуществе. Скорее, дело в том, что они механически просты в том, что касается масштабов. Благодаря этому их легко строить и обслуживать. Во многих ситуациях они также относительно надежны.
Инженеры, работающие в самых разных областях, пришли к выводу, что самая простая система часто является лучшей, поскольку в ней меньше движущихся частей. Есть ряд устройств, которые вышли на рынок и убрали прицел с чертежной доски только по этой причине.
К счастью, хотя у них есть серьезные недостатки, их место заняли другие технологии. Новые типы весов могут не страдать от некоторых из этих проблем, поэтому мы в Arlyn уже некоторое время работаем над продвижением альтернативного промышленного оборудования.
2. Весы форсированного двигателя
Эта конструкция была представлена, когда стало ясно, что предприятиям нужны более точные измерения, чем предлагаемые весы тензодатчиков.
Вместо тензодатчика используется электромагнит, поддерживающий вес платформы и всего, что на ней находится. Вес измеряется путем определения количества электрического тока, необходимого для поддержания баланса платформы. Несмотря на то, что в конструкции могут быть небольшие вариации в зависимости от производителя, весы с силовым двигателем обычно используют простой рычаг и точку опоры. К одному концу рычага прикреплена платформа для взвешивания, на которую вы поместите образец. На другом конце находится силовая катушка, подвешенная в магнитном поле.
Вес измеряется путем определения количества электрического тока, необходимого для удержания платформы в равновесии. Детектор смещения и усилитель мощности производят ток, который удерживает рычаг в равновесии в нулевом положении, когда к платформе приложен вес. Необходимая сила тока прямо пропорциональна весу на сковороде. Микропроцессор обычно используется для контроля тока, вырабатываемого в ответ на приложенный вес, и отправки информации на индикатор весов.
Хотя это более точный способ определения веса, он также дорог и подвержен ошибкам. Как и шкалы тензодатчиков, колебания температуры могут внести погрешность в процесс.
Характеристики точности этих весов со временем меняются, поэтому производители применяют к датчику внутреннюю калибровочную массу, чтобы уменьшить эти ошибки.
Тем не менее, это значительно увеличивает стоимость весов и требует регулярной, даже ежедневной повторной калибровки для поддержания точности. Представьте, если бы вам приходилось периодически вынимать весы из списка используемого лабораторного оборудования, которое у вас есть, только потому, что оно нуждалось в ремонте. Это еще одна причина появления нескольких новых типов весов.
Еще одна серьезная проблема заключается в том, что весы с силовым двигателем непрактичны при больших мощностях. Для поддержки платформы потребуется больше электрического тока или потребуются все более дорогие и сложные системы. Вот почему подавляющее большинство этих весов имеют максимальную грузоподъемность 25 фунтов, что не очень полезно при крупносерийном производстве и других промышленных задачах.
3. Ультраточные весы: технология SAW
Передача объемной волны между передатчиком и приемником, находящимися на известном расстоянии друг от друга, займет предсказуемое время. Когда расстояние между ними изменится, изменится и время, необходимое для передачи волны.
Таким образом, вместо измерения сопротивления или противодействующей силы наша новая технология взвешивания, называемая поверхностными акустическими волнами или SAW, использует измерения времени для определения веса.
Это довольно революционная идея, потому что она позволяет нам измерять вес с помощью весоизмерительного датчика с пружинным элементом, который дешевле в производстве, без недостатков конструкции тензодатчика.
Есть ряд причин, по которым эти типы весов стали настолько популярными за такой короткий период времени. Большая часть технологий, используемых для их производства, была разработана в компании Arlyn, поэтому мы твердо верим в них. Если бы мы не могли доверить им наши собственные промышленные и механические измерения, мы бы никогда не позволили их поставлять нашим потребителям.
Мы чувствуем себя очень похожими на наших клиентов в том, что мы являемся компанией, которая полагается на наше оборудование для ежедневного обеспечения точных измерений. В результате мы передавали потребителю только то, что хотели бы использовать сами.
Уменьшение погрешности и точность
Весоизмерительные датчики SAW не зависят от напряжения или деформации пружинного элемента, что означает, что эти силы могут быть уменьшены по крайней мере на 90 процентов. Таким образом, нормальные погрешности тензодатчиков сведены к неизмеримому уровню.
Эти измерения времени автоматически производятся в цифровом формате, что делает их более точными. Поскольку резисторы не используются, также устраняются врожденные проблемы с конструкцией тензорезистора, такие как АЦП и технология соединения.
Это также делает вещи более экологичными. Вам не нужно периодически заменять или перекалибровывать что-либо, как вы могли бы делать с весами других типов, поэтому вам не придется беспокоиться о том, что оборудование внезапно выйдет из строя.
Лучше всего то, что существует бесчисленное множество вариантов использования такого оборудования.
Чрезвычайно универсальный
Технология SAW в настоящее время доступна для настольных и счетных весов грузоподъемностью от 5 до 1000 фунтов. В настоящее время мы работаем над применением этой технологии к весам большей грузоподъемности 2500 фунтов и выше.
Наши сверхточные весы на ПАВ идеально подходят для:
Точная химическая формула
Подсчет мелких деталей
Производство чернил и красителей
Научные и исследовательские лаборатории
Любая среда, где требуется высокоточное взвешивание
Повышенная точность, более низкие затраты
Наши сверхточные весы в конечном счете способны обеспечить гораздо более высокую точность, чем тензометрические весы. по аналогичной стоимости. Фактически, вы сможете сэкономить деньги в долгосрочной перспективе, потому что эти весы требуют гораздо меньших затрат на техническое обслуживание в течение всего срока их службы.
No related posts.
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Навигация по записям
Предыдущая запись: Lojack что это: Disclaimer – Google Finance
Следующая запись: Пружины для амортизаторов: Пружина амортизатора: устройство, виды, неисправности
