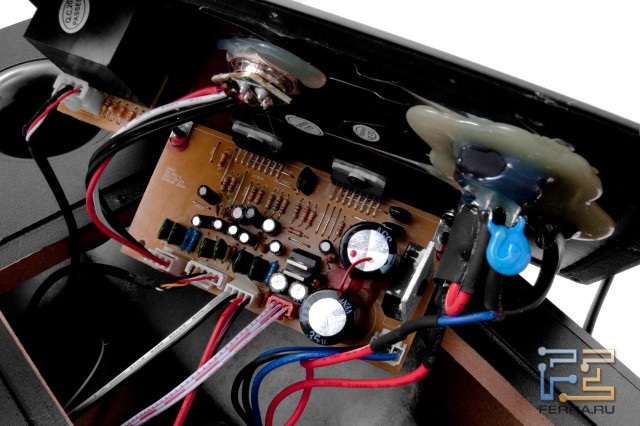

Выходная мощность усилителя – это та, которая выделяется на нагрузке (динамике). Аудио-системы имеют достаточно низкое сопротивление нагрузки, поэтому для нормальной выходной мощности нужно оперировать большими значениями силы тока. Чем больше выходная мощность усилителя, тем большим должен быть коллекторный ток транзисторов выходных каскадов. Попробуем самостоятельно увеличить мощность усилителя.
Содержание
1. Навыки пайки;
2. Комплементарная пара мощных транзисторов;
3. Двуполярный источник питания соответствующей мощности и напряжения;
4.
Пассивные радиокомпоненты.
Если Вы достаточно хорошо разбираетесь в электронике, можете попробовать переделать свой усилитель путем добавления дополнительного блока питания соответствующей мощности, который будет питать исключительно выходной каскад. Так, напряжение на предыдущих каскадах будет равным напряжению без нагрузки. Это позволит повысить коэффициент усиления почти в два раза.
Если ваши познания в электронике ограничиваться только школьным курсом физики, настоятельно рекомендуем не пробовать модифицировать усилитель столь грубым вмешательством в его тонкий и очень ранимый внутренний мир. В вашем случае есть боле безопасный и простой метод – добавление еще одного, внешнего выходного каскада усиления, расположенного между выходом вашего усилителя и колонками.
1. Для увеличения выходной мощности будем использовать самый простой двухтактный усилитель мощности на комплементарной паре транзисторов.
Что такое комплементарная пара, можно узнать здесь.
После кодификации все функции вашего усилителя останутся такими, как были прежде, увеличится только значение нагрузки, которую можно подключить на выход. Параметры выходной мощности будут определяться мощностью транзисторов комплементарной пары. Для примера будем использовать транзисторы 2SA1943 и 2SC5200, по техническим характеристикам они могут корректно работать на мощности 100 Вт.
Сначала убедитесь, что они одной серии выпуска, это очень важно для качества звука.
2. Ищем datasheet для данного элемента и определяем эмиттер, базу и коллектор.
3. Пробуем собрать схему. Ее можно паять навесным монтажом, но для надежности лучше развести и протравить плату.
Схема следующая:
Диоды VD1, VD2 – любые кремниевые.
4. После сборки каждый транзистор нужно прикрутить к отдельному радиатору, и поскольку мы планируем нагрузить этот механизм на 100 Вт, лучше к радиатору прикрепить кулер.
1. Никогда не ставьте транзисторы комплементарной пары на один радиатор, таким образом вы сделаете короткое замыкание в цепи питания;
2. Если у вас есть тестер, измерьте параметр hFE для каждого транзистора
Adblock
detector
Категория: Усилители Этот усилитель обладает хорошим и характеристикам и и повторяемостью, но его выходная мощность не превосходит 15W на канал. Увеличить выходную мощность усилителя до 35-40W на канал относительно просто. Для этого нужно дополнить схему четырьмя мощными транзисторами (два КТ818АМ и два КТ819АМ) и использовать более мощный источник питания, дающий напряжение 36V, и мощность не ниже 150W. Необходимо перерезать печатные дорожки, идущие от выводов 5 и 3 микросхем к шинам питания. Рисунок печатной платы позволяет это сделать относительно просто. Затем, объемным способом, со стороны печатных проводников напаиваются новые резисторы R24 и R25. которые включаются как раз в разрывы питания микросхем. Теперь при работе на значительной мощности, на этих резисторах будет выделяться некоторое противофазное переменное напряжение. Это напряжение подается на базы транзисторов VT3 и VT4, которые включаются усилителями по схеме с общим эмиттером Соединенные вместе коллекторы этих транзисторов подключены к выходу микросхемы и работая совместно дают значительную прибавку в мощности. Интересно то что этот дополнительный транзисторный каскад работает только тогда, как требуется получения большой мощности, а при работе усилителя на небольшой мощности каскад вообще отключается. Происходит это по тому что при работе с малой громкостью ток потребления микросхемы небольшой и напряжения на резисторах R24 и R25 тоже небольшие, значительно ниже чем нужно чтобы обеспечить открывание транзисторов. При работе же с большой мощностью, ток потребления микросхемы возрастает, а с ним возрастают и напряжения на резисторах R24 и R25, и с определенного момента начинают работать транзисторы. Таким образом нужно переделать оба канала усилителя. Дополнительные транзисторы на слюдяных прокладках размещаются на том же радиаторе, что и микросхемы, недалеко от микросхем. С платой они соединяются монтажными проводниками не тоньше 0,35 мм. Увеличение мощности требует изменения конструкции усилителя. Силовой, трансформатор можно сделать на базе ТС180, применявшегося в источниках питания старых черно-белых телевизоров, перемотав его вторичные обмотки. Толщина провода для новой вторичной обмотки должна быть не менее 1,2 мм. Выпрямитель должен быть сделан на более мощных диодах, например, на КД203, КД213. |
| Поделитесь с друзьями ссылкой на схему: |
Задавать вопрос
спросил
Изменено 3 года, 11 месяцев назад
Просмотрено 4к раз
\$\начало группы\$
У меня есть усилитель Sony мощностью 500 Вт.
Я хотел бы увеличить выходную мощность до 1000 Вт, если я добавлю больше транзисторов, будет ли это работать. Насколько практично это можно сделать. Спасибо
\$\конечная группа\$
11
\$\начало группы\$
То, что вы предлагаете, может и работает. Если вы удвоите выходные транзисторы, убедившись, что они совместно используются, например, с отдельными резисторами эмиттера, тогда вы можете ожидать удвоения мощности при половине сопротивления нагрузки. Помните, что напряжение вашего источника питания такое же. но усилитель выдает в два раза больше тока. Блок питания будет потреблять в два раза больше тока, поэтому его тоже необходимо усилить. Это было сделано на коммерческом оборудовании, где обычный усилитель указан для нагрузки 4 Ом, а версия с более высокой мощностью — с параллельным выходом.
Транзисторы рассчитаны на нагрузку 2 Ом. Динамики очень высокой мощности трудно найти, и они не производили динамики на 2 Ом со времен клапанов. Обычные динамики в наши дни имеют сопротивление 4 или 8 Ом, поэтому такой усилитель может работать два 4 Ом или четыре. Динамики 8 Ом параллельно.
\$\конечная группа\$
2
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Электронная почта
Требуется, но не отображается
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
#5
Если вы не увеличите напряжение, вы полагаетесь на больший ток, чтобы получить более высокую выходную мощность. Если вам нужен больший ток, вы должны использовать громкоговоритель с более низким импедансом; усилитель, вероятно, рассчитан на 8 Ом, поэтому вам нужно будет нагрузить его, скажем, 4 Ом, чтобы получить большую мощность.
Но это может дать столько, сколько оно есть.
Я объясню про мощность и напряжение. Если у вас есть 30-вольтовый источник питания, несимметричный, то это 15 вольт по обе стороны от нуля на динамике. Транзисторы имеют некоторое падение напряжения, скажем, один вольт, поэтому у вас есть 14 вольт по обе стороны от нуля. Таким образом, максимальное пиковое значение синусоидальной волны, которое вы можете получить, составляет 14 вольт пикового значения или около 10 вольт среднеквадратичного значения. Со среднеквадратичным значением 10 вольт вы возводите его в квадрат и делите на импеданс динамика; это дает около 12 Вт на 8 Ом или 24 Вт на 4 Ом.
Параллельное подключение транзисторов не изменит закон Ома. Выходная мощность ограничена напряжением на шине и током, который могут выдержать транзисторы. Если у вас есть 10 Вольт на 8 Ом, вы просите транзисторы пропускать около 1,25 А среднеквадратичного значения (в сумме) или, скажем, 1,7 А пикового значения.
Вы понимаете мои объяснения?
#6
То есть максимум, что я могу получить от 30В, это 30Вт усилитель?
Потому что TIP2955 + TIP3055 делают усилитель мощностью 30 Вт, верно?
Этот усилитель действительно большой и тяжелый, и на нем написано, что он имеет мощность 2 x 100 Вт. Он также имеет преобразователь 12 в 30V. Так этот усилитель на самом деле 2 х 30 Вт, а не 2 х 100 Вт?
Тогда как они делают 4×50 Вт в автомобильном проигрывателе компакт-дисков, а у меня есть большой усилитель, который выдает только 2×30 Вт с таким количеством компонентов?
#7
Это зависит от того, как это указано и спроектировано. С одним источником питания 30 В вы можете получить 12 Вт на 8 Ом и 24 Вт на 4 Ом, если я правильно понимаю. Если вы подключите два динамика по 4 Ом, можно получить вдвое больше, с нагрузкой 2 Ом, или 48 Вт.
Я не знаю, что у вас там. Может быть, у него есть два источника питания по 30 вольт, один отрицательный и один положительный. Если это так, вы работаете с 60 Вольт и получите в четыре раза большую мощность, почти 50 Вт на 8 Ом. Или 100 Вт на 4 Ом.
Возможно, я ошибся в этих расчетах. Я только что вышел из гостиной, где я работаю над своей установкой, и у меня болят руки, и я морально истощен от всех глупостей, которые мне приходилось делать.
Я использовал старый ресивер Kenwood только для фонокорректора, так что теперь я могу использовать два проигрывателя без специального переключателя. Затем у меня возникли проблемы с корпусом головки, и мне пришлось нагреть крепление, чтобы исправить положение пластика, которое потребовалось за эти годы, что привело к выходу из строя одного канала. Затем я потерял шарик в основании подшипника поворотной платформы. К тому времени, когда я это обнаружил, у меня были пластинки по всему залу, и я терял терпение при работе. Как только все заработало, мне пришлось прослушать несколько старых пластинок на 78 об/мин, чтобы насладиться системой.
#8
Итак, в заключение…. Рейка 30 В не удаляет щелчки и хлопки на старом термопластике со скоростью вращения 78 об/мин?
#9
Ой, не надо мне начинать. Я думаю, что оболочка головы из нейлона. Это манипулятор Grado, и хотя он работает хорошо, я думаю, что с точки зрения технического обслуживания это ужасный дизайн.
Я подумываю о возврате, но не могу найти квитанцию от 1958 года.
#10
Он использует +30 0 -30 В, возможно ли, что он составляет около 50 Вт?
#11
DigiSoft сказал:
Он использует +30 0 -30 В, возможно ли, что он составляет около 50 Вт?
Нажмите, чтобы развернуть…
да, она должна быть близка к 50 Вт/8 Ом, скажем, 40 Вт..
Но помните, что источник питания реализован для
, обеспечивающего эту мощность, поэтому, если вы хотите увеличить мощность аудиовыхода
, вам также придется увеличить мощность источника питания.
В общем, оно того не стоит…
#12
Хорошо, но я вижу конструкции с 30 В +-, но с двумя парами TIP3055/TIP2955.
Что лучше с двумя парами, чем с одной парой этих транзисторов. Напряжение +-30В в обоих случаях.
№13
DigiSoft сказал:
Хорошо, но я вижу конструкции с 30 В +-, но с двумя парами TIP3055/TIP2955.
Что лучше с двумя парами, чем с одной парой этих транзисторов. Напряжение +-30В в обоих случаях.Нажмите, чтобы развернуть…
Добавление второй пары значительно повысит надежность, а поскольку это лучшая реализация, которая также допускает более высокие пиковые токи, при условии, что ограничения питания достаточно велики.
Обычно не более 3300-4700 мкФ…
№14
вахаб сказал:
Добавление второй пары значительно повысит надежность, а так же это лучшая реализация, которая также допускает более высокие пиковые токи, при условии, что ограничения питания достаточно велики.
Обычно не более 3300-4700 мкФ…Нажмите, чтобы развернуть…
То есть выходная мощность остается одинаковой в обоих случаях?
№15
DigiSoft сказал:
Получается, что выходная мощность остается одинаковой в обоих случаях?
Нажмите, чтобы развернуть.
Ну и увеличится на ватт-два, так как потери через
транзисторы и их эмиттерные резисторы будут чуть меньше
с двумя парами силовых элементов.
Главным преимуществом будет лучшая надежность усилителей мощности.
№16
Хорошо, спасибо, теперь понятно
# 17
Есть несколько способов указать выходную мощность. Сначала измерение среднеквадратичного значения
, а в вашем усилителе это, вероятно, ~ 30 Вт RMS. Среднеквадратичное значение 30 Вт составляет ~ 50 Вт от пика или ~ 100 Вт от пика до пика. Говоря, что усилитель имеет мощность 100 Вт от пика до пика, вы думаете, что получаете гораздо больше, чем говорите, что получаете усилитель на 30 Вт, но это то же самое. Это предполагает, что вы
используете динамики на 8 Ом. Когда вы переходите на динамики с сопротивлением 4 Ом, вы получаете почти в 2 раза больше мощности, чем
. Но нет, вы не можете модифицировать свой усилитель для большей мощности, вам понадобится секция питания
с большим током и напряжением.
Затем нужно добавить больше или более сильные устройства вывода и, возможно, еще пару изменений.
# 18
Вуди сказал:
Есть несколько способов указать выходную мощность. Сначала измерение RMS
, и в вашем усилителе оно, вероятно, составляет ~ 30 Вт RMS. Среднеквадратичное значение 30 Вт составляет ~ 50 Вт от пика или ~ 100 Вт от пика до пика.
работают с динамиками на 8 Ом. Когда вы переходите на динамики с сопротивлением 4 Ом, вы получаете почти в 2 раза больше мощности, чем
. Но нет, вы не можете модифицировать свой усилитель для большей мощности, вам понадобится секция питания
с большим током и напряжением. Затем нужно добавить больше или более сильные устройства вывода и, возможно, еще пару изменений.Нажмите, чтобы развернуть…
Да, я думал об этом. И скажем, я успешно увеличил напряжение примерно до 50 В. Но тогда я не уверен, что будет с усилителем. Компоненты предназначены для этого напряжения. Может надо поменять резисторы в усилителе мощности? Я не знаю.
# 19
автомобильный усилитель?
Если вы пытаетесь модернизировать автомобильный усилитель, они часто указываются с выходным сопротивлением 1 Ом, что не требует большого напряжения питания для получения избыточной мощности, но оставляет вам очень мало вариантов качественных динамиков с таким импедансом.
. Если это домашний усилитель с током, и у вас есть запасные радиаторы (у меня есть), посмотрите ветку о DPS-400 на форуме по импульсным источникам питания, чтобы заменить ваш блок питания на что-то современное и крошечное, которое будет производить шины 50 В. . Посмотрите на напряжения ваших конденсаторов, если они нуждаются в обновлении, и ожидайте, что вам придется заменить транзисторы ваших предварительных драйверов чем-то вроде TIP41C и TIP42C, чтобы выдерживать более высокое напряжение. Если ваша схема преддрайвера выполнена в пакете SOT, используйте дополнительный радиатор, чтобы начать заново и собрать новый усилитель на основе одной из конструкций, представленных на этом форуме.
#20
Чего в некоторых случаях явно недостаточно.

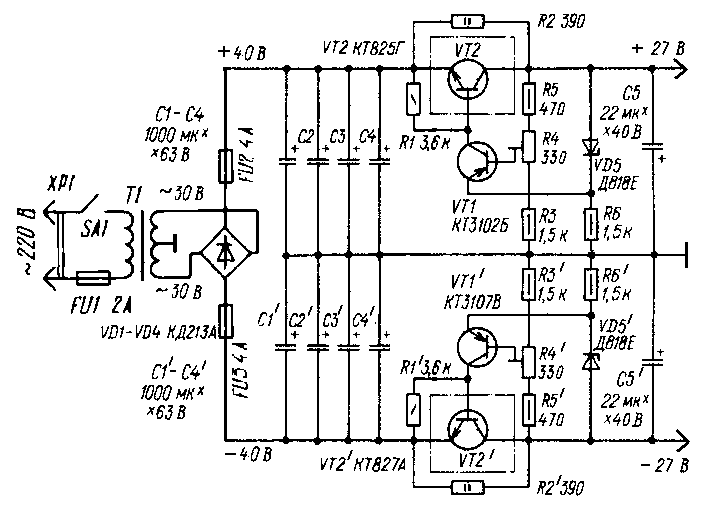

Теперь нужны радиаторы вдвое большей площади поверхности отвода тепла. Нужно повысить мощность и напряжение источника питания Это требует замены трансформатора более мощным, дающим переменное напряжение как минимум, 28V. Емкость сглаживающего конденсатора С19 нужно увеличить — теперь это батарея из трех конденсаторов по 2200 мкФ, включенных параллельно.
..
