Маленькие вольтметры до 30-35 Вольт. Вольтметр цифровой. Технический обзор цифровых вольтметров до 30-35 Вольт

$0.80 — 0.87

Перейти в магазин

У меня уже есть обзор мелкого вольтметра, который я делал примерно три года назад и вот опять мне в руки попала похожая «мелкота». Правда в тот раз вольтметр хоть и был дороже, но имел отдельный измерительный вход и измерял до 99.9 Вольта, здесь же все гораздо проще, но я решил что и такие малыши могут быть кому нибудь полезны.

Вообще покупал я их не себе, а ко мне попали они лишь потому, что попутно заказал у данного продавца себе еще и другую мелочь.
Собственно себе товар я попутно заказывал еще и потому, что у данного продавца к нам платная доставка, 75 центов, но делится на всю посылку, соответственно если заказывать три товара, то доставка каждого будет 25 центов. Вроде мелочь, но некоторые особо хитрые «продаваны» накидывают доставку на стоимость каждого товара в посылке.

В заголовке указана цена за одну штуку, но цена зависит от цвета, всего есть четыре варианта — красный, зеленый, желтый и синий, самый дешевый — красный, самый дорогой — синий и он сегодня будет показан у меня в обзоре.

Упакованы вольтметры в индивидуальные антистатические пакетики, которые лежали в обычном желтом конверте, но на вид ничего не пострадало.

Так как заказывались не мне, то распаковывать все не буду, обойдусь одним, тем более не думаю что у других будут какие-то глобальные отличия.

У меня дома есть подобный мелкий приборчик, но даже он кажется большим в сравнении с обозреваемым у которого размеры составляют 30 (23 без ушек) х 11.2 х 9.5 мм.

Подключение двухпроводное, соответственно вольтметр рассчитан на питание от измеряемой цепи. В принципе не думаю что трудно переделать его под трехпроводное подключение, когда питание и измерительный вход разделены.

Длина проводов около 18см.

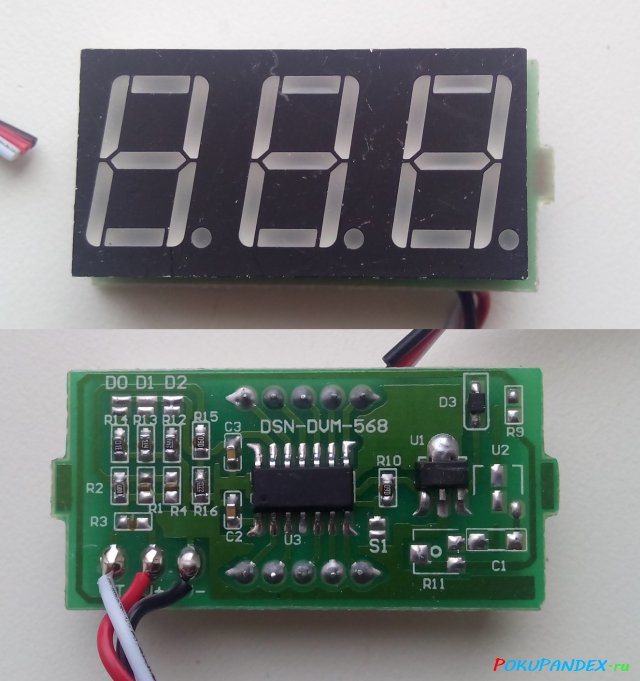

На плате установлен стабилизатор напряжения ME6203A, выходное напряжение 3.3 Вольта, но в характеристиках заявлен диапазон 2.5-30 Вольт.
Кроме того в наименовании товара фигурирует цифра в 40 Вольт, столько подавать нельзя так как по даташиту максимальное входное напряжение стабилизатора 36 Вольт, а рабочее до 30. Кроме того существует другой стабилизатор с подобной маркировкой, но имеющий входное напряжение всего до 8 Вольт.
Измеряет все отдельный чип, но маркировка с него стерта, также на плате есть подстроечный резистор для калибровки.

Индикатор запаян криво, это видно даже на фото. Под индикатором есть еще всякие резисторы.

Светит индикатор ярко, вполне возможно что в некоторых ситуациях даже может быть сильно ярко. Читаемость без светофильтра так себе, а на фото вообще выходит мрак так как вспышка сильно подсвечивает неактивные сегменты.

Попробовал разные фильтры, через два варианта красного вообще почти ничего не видно, что впрочем логично, через зеленый видно, но слабовато.

Уже думал что делать, так как фотографировать в таком варианте почти нереально, но потом дома нашел синий светофильтр, вот с ним все просто отлично, хотя наверное если бы он был еще темнее, то было бы даже лучше.

И конечно же немного тестов. Дня начала я проверю ток потребления и напряжение при котором он перестает расти, т.е. фактически напряжение при котором стабилизатор уже стабилизирует.
Реально вольтметр стартует примерно с заявленных 2.5 Вольт, но из-за того что здесь стоит дисплей синего цвета, то светить он начинает только с 2.7-2.8 Вольта. и то еле-еле. по мере роста входного напряжения увеличивается яркость и ток потребления, начиная с 3.9 Вольта рост прекращается и дальше ток потребления зависит просто от количества включенных сегментов.

Оценка точности измерения.
Тест в диапазоне 2.8035 Вольт показал, что вольтметр завышает показания, кроме того я проверил до максимальных 35 Вольт, реально лучше не использовать его при напряжении выше 30 Вольт.

Но так как здесь «аппаратная» калибровка, то попробовал немного подстроить его. На удивление это оказалось довольно удобно так как регулировка очень плавная, вращение вправо уменьшает показания, влево — увеличивает, немного нелогично но особого значения не имеет.
В общем подал на вход 30 Вольт, вращением подстроечного резистора добился тех же показаний на индикаторе вольтметра и всё.
Лучше для калибровки использовать напряжение порядка 20-30 Вольт, проще регулировать.

В диапазоне 15-30 Вольт почти все отлично, при меньшем напряжении немного занижает, но не критично.

В процессе тестов и калибровки вылезли особенности.

1, 2, 3. На дисплее напряжение 3.71, 3.72, 3.73 Вольта, но входное неизменно. В данном случае это не дрейф последнего знака, а нечто другое. Дело в том, что хоть вольтметр и имеет плавающую точку и якобы при напряжении до 10 Вольт умеет измерять до сотых, на самом деле это не так, при плавном изменении напряжения значения переключаются 3. 50, 3.60, 3.70 и т.д. Иногда последний разряд может смениться на 1-3 знака, но тогда показания принимают вид — 3.51, 3.61, 3.71 и т.д. получается что по факту вольтметр имеет только один разряд после запятой, а второй показывает все что угодно, но не то что есть реально. Цифр 4-9 я в последнем разряде не видел вообще.
4, 5, 6. Кроме всего прочего вольтметр имеет ощутимый гистерезис и можно получить как 5.01 при входном 5.00 так и 4.91 в диапазоне 4.97-5.05, зависит от того растет напряжение или падает.

Последнее, что мне не очень понравилось, это низкая скорость измерения, примерно 1 раз в секунду, но для большинства применений это не имеет значения.

В качестве итога могу сказать, что сами по себе вольтметры неплохие, имеют низкую цену, малое потребление, можно легко откалибровать, но реальная точность 1-2 знака после запятой, то что показывает сотые, на самом деле просто имитация.

На этом собственно и все, такой вот микрообзор, надеюсь что окажется полезным.
