Популярные фильтры для считывателей: Mifare считыватели EM-Marine считыватели HID считыватели NFC считыватели BLE считыватели
Сортировка по: популярности цене (дешевле) цене (дороже) размеру скидки С учетом наличия
Код: 17682
Dallas DS1990A
Ключи электронные Touch Memory
Электронный ключ Dallas с 64-битным кодом 8 бит CRC, считывание 5 мс, 43.2 (д) x 58.05, Показать ещё
158
12.00 экономии
Уточнить оптовую цену
В наличии 76 шт
Доставка
15 марта
Самовывоз
14 марта
Код: 38940
Tantos TM1990A iButton TS
Ключи электронные Touch Memory
Ключ Touch Memory TM1990A-F5 с пластиковым держателем.
Cодержит записанный лазером регистрационный номер, который включает уникальный 48-битный заводской номер, 8 бит CRC и 8-битный код семейства (01H). Показать ещё
52.50
Уточнить оптовую цену
В наличии 45 шт
Доставка
15 марта
Самовывоз
14 марта
Код: 166389
Slinex Ключ Touch memory DS-1990А
5.0
2 отзыва
Ключи электронные Touch Memory
Электронный ключ предназначен для использования в системах ограничения доступа. Представляет собой микросхему памяти, размещенную в прочном герметичном корпусе, содержит уникальный 48 Показать ещё
33.
00
Уточнить оптовую цену
В наличии 83 шт
Доставка
15 марта
Самовывоз
14 марта
Sarmatt Ключ RW 1990 (перезаписываемый)
Ключи электронные Touch Memory
Перезаписываемый ключ-заготовка, предназначенный для копирования ключей семейства DS1990A, представляет собой электронный перезаписываемый носитель 64-битного идентификационного Показать ещё
23.37
0.38 экономии
Уточнить оптовую цену
В наличии 320 шт
Доставка
15 марта
Самовывоз
14 марта
Код: 229174
SB 1990 A(красный)Ключи электронные Touch Memory
Электронный ключ с 64-битным кодом 8 бит CRC, считывание 5 мс, габариты ∅16×6.
Цвет: Показать ещё
39.41
11.79 экономии
Уточнить оптовую цену
В наличии 6 шт
Доставка
15 марта
Самовывоз
14 марта
Код: 229175
SB 1990 A(желтый)
Ключи электронные Touch Memory
Электронный ключ с 64-битным кодом 8 бит CRC, считывание 5 мс, габариты ∅16×6. Цвет: Показать ещё
39.41
11.79 экономии
Уточнить оптовую цену
В наличии 15 шт
Доставка
15 марта
Самовывоз
14 марта
Код: 299032
Slinex Ключ RW 1990 (перезаписываемый) зеленый
Ключи электронные Touch Memory
Перезаписываемый ключ-заготовка, предназначенный для копирования ключей семейства DS1990A, представляет собой электронный перезаписываемый носитель 64-битного идентификационного Показать ещё
22.
80
Уточнить оптовую цену
В наличии 83 шт
Доставка
15 марта
Самовывоз
14 марта
Код: 758585
AccordTec AT-DS 1990 черный
Ключи электронные Touch Memory
Электронный ключ Touch Memory. Цвет Показать ещё
28.00
Уточнить оптовую цену
В наличии мало
Доставка
15-16 марта
Самовывоз
15 марта
Код: 758586
AccordTec AT-DS 1990 синий
Ключи электронные Touch Memory
Электронный ключ Touch Memory.
Цвет Показать ещё
28.00
Уточнить оптовую цену
В наличии мало
Доставка
15-16 марта
Самовывоз
15 марта
Код: 38386VIZIT-ТМ
Ключи электронные Touch Memory
Ключ TOUCH MEMORY (DS1990A-F5, держатель). Используются совместно с модификациями блоков вызова и контроллеров ключей имеющих в наименовании литеру Показать ещё
275
27.00 экономии
Уточнить оптовую цену
Звоните
уточнить сроки
Код: 147187
Цифрал DC-2000А
Ключи электронные Touch Memory
Геометрический и функциональный аналог ключа «DALLAS DS1990A» с оригинальным цифровым протоколом, работает с оборудованием «Цифрал» с индексом Т, ТС и с домофонами серии 2094.
51.60
4.30 экономии
Уточнить оптовую цену
Доставка
17-20 марта
Самовывоз
17 марта
Код: 158345
Tantos RW1990 iButton TS (чёрный)
Ключи электронные Touch Memory
Перезаписываемый электронный ключ серии RW1990 с 64-битным идентификационным кодом. Предназначен для копирования ключей Dallas DS1990A и их аналогов TM1990A-F5. После записи и финализации является полной Показать ещё
57.70
Уточнить оптовую цену
Доставка
15-16 марта
Самовывоз
15 марта
Код: 229176
SB 1990 A(зеленый)
Ключи электронные Touch Memory
Электронный ключ с 64-битным кодом 8 бит CRC, считывание 5 мс, габариты ∅16×6.
Цвет: Показать ещё
39.41
11.79 экономии
Уточнить оптовую цену
Доставка
20-21 марта
Самовывоз
20 марта
Код: 229177
SB 1990 A(синий)
Ключи электронные Touch Memory
Электронный ключ с 64-битным кодом 8 бит CRC, считывание 5 мс, габариты ∅16×6. Цвет: Показать ещё
39.41
11.79 экономии
Уточнить оптовую цену
Доставка
20-21 марта
Самовывоз
20 марта
Код: 247280
Slinex Ключ RW 1990 (перезаписываемый) черный
Ключи электронные Touch Memory
Перезаписываемый ключ-заготовка, предназначенный для копирования ключей семейства DS1990A, представляет собой электронный перезаписываемый носитель 64-битного идентификационного кода.
Цвет: Показать ещё
22.80
Уточнить оптовую цену
Доставка
17-20 марта
Самовывоз
17 марта
Код: 299033
Slinex Ключ RW 1990 (перезаписываемый) желтый
Ключи электронные Touch Memory
Перезаписываемый ключ-заготовка, предназначенный для копирования ключей семейства DS1990A, представляет собой электронный перезаписываемый носитель 64-битного идентификационного Показать ещё
22.80
Уточнить оптовую цену
Доставка
16-17 марта
Самовывоз
16 марта
Код: 299034

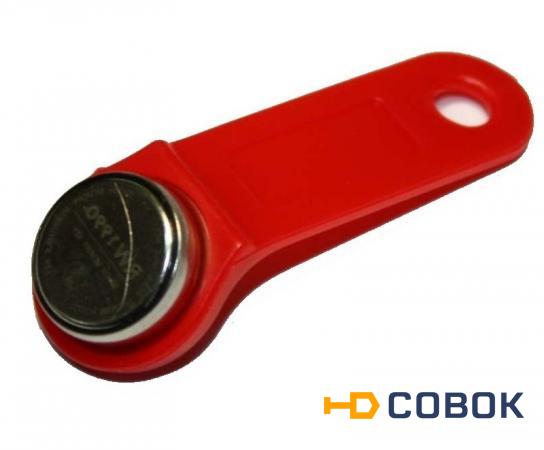

Slinex Ключ RW 1990 (перезаписываемый) красный
Ключи электронные Touch Memory
Перезаписываемый ключ-заготовка, предназначенный для копирования ключей семейства DS1990A, представляет собой электронный перезаписываемый носитель 64-битного идентификационного Показать ещё
22.
80
Уточнить оптовую цену
Доставка
17-20 марта
Самовывоз
17 марта
Код: 299035

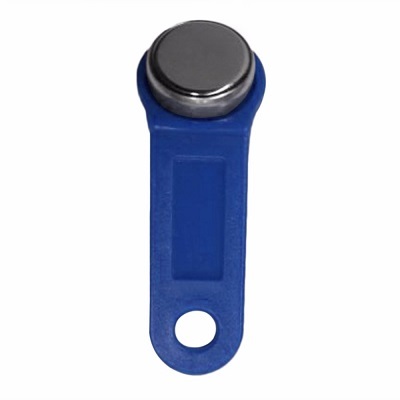

Slinex Ключ RW 1990 (перезаписываемый) синий
Ключи электронные Touch Memory
Перезаписываемый ключ-заготовка, предназначенный для копирования ключей семейства DS1990A, представляет собой электронный перезаписываемый носитель 64-битного идентификационного Показать ещё
22.80
Уточнить оптовую цену
Доставка
17-20 марта
Самовывоз
17 марта
Код: 296530
IronLogic RW1990
Ключи электронные Touch Memory
Ключ перезаписываемый ключ-заготовка стандарта Показать ещё
31.
19
17.81 экономии
Уточнить оптовую цену
Звоните
уточнить сроки
Код: 296531
IronLogic RW1990(зелёная)
Ключи электронные Touch Memory
Ключ RW1990 перезаписываемый ключ-заготовка стандарта DS1990 Показать ещё
31.19
17.81 экономии
Уточнить оптовую цену
Звоните
уточнить сроки
Электронные ключи iButton (Dallas Touch Memory, или сокращённо TM) — оригинальное семейство микросхем, разработанных и выпускаемых изначально фирмой Dallas Semiconductor, США.
Каждая такая микросхема заключена в стальной влагозащищённый цилиндрический корпус и имеет уникальный регистрационный номер (ID), записываемый в процессе изготовления во внутреннее постоянное запоминающее устройство. Количество комбинаций ID достигает 256 триллионов — этого более чем достаточно, чтобы исключить случайный подбор.
Все электронные ключи iButton выполнены по жёстким стандартам. Попробуйте согнуть их — это невозможно. Бросьте устройство на пол, наступите на него, опустите его в воду или в снег — всё тщетно. Корпус ключа выдерживает механический удар 500 G, рабочий диапазон температур от -40° до +85° С (для ключей iButton DS1990) и от -40° до +70° С для всех остальных, падение с высоты 1.5 метра на бетонный пол, 11-килограммовую нагрузку, не подвержен воздействию магнитных и статических полей, промышленной атмосферы.
Электронный ключ iButton рассчитан на ношение в течение 10 лет и гарантированно сохраняет прочность корпуса при 1 миллионе контактов со считывателем.
Его компактная форма в виде толстой монеты обеспечивает самовыравнивание в ответном контактном разъёме считывателя, что гарантирует простоту использования.
Ключ iButton можно закрепить практически на любой поверхности, идеально подходят печатные платы, пластиковые карточки, идентификационные брелоки и брелоки для ключей.
По выполняемым функциям ключи iButton подразделяются следующим образом:
Электронные ключи iButton широко используются в различных системах, требующих идентификации владельца или пользователя:
Помимо охранных систем, электронный ключ iButton может служить для идентификации пользователя в системах электронных расчётов, требующих наличия кредитных карт или цифровой подписи пользователя.
Для обеспечения идентификации при работе с компьютером достаточно одного прикосновения электронного ключа к контактному устройству считывателя, чтобы пользовательский идентификационный код считался из памяти ключа iButton.
Устройство электронных ключей iButton (ключей Dallas Touch Memory)
Для обеспечения повышенной устойчивости к воздействиям внешней среды полупроводниковые кристаллы микросхем электронных ключей iButton помещаются в стальной корпус MicroCan. Корпус представляет собой небольшой цилиндр диаметром 16,25 мм и высотой 3,10 мм (модификация F3) или 5,89 мм (более распространённая на сегодняшний день модификация ключей — модификация F5).
Верхняя крышка электрически изолирована от остальной части цилиндра полипропиленовой втулкой и является контактом ключа iButton для считывания данных. Нижняя часть цилиндра имеет фланец для облегчения крепления ключа на различных аксессуарах и является общим контактом.
В 2002 году проведена сертификация корпуса MicroCan. Все приборы в этом корпусе имеют санитарно-эпидемиологическое заключение и соответствуют государственным санитарно-эпидемиологическим нормативам и правилам РФ, зарегистрированы в Государственном реестре средств измерений под № 23169-02 и допущены к применению в РФ.
Описание протокола 1-Wire электронных ключей iButton (ключей Dallas Touch Memory)
Обмен данными с электронными ключами iButton производится через интерфейс 1-Wire, также являющийся фирменной разработкой Dallas Semiconductor. Информация в этом интерфейсе передаётся по единственному проводнику, то есть шина данных — однопроводная. Питание ключи iButton получают из этого же проводника, заряжая внутренний конденсатор в моменты, когда на шине 1-Wire нет обмена данными.
Скорость обмена по протоколу 1-Wire достаточна для обеспечения передачи данных в момент касания контактного устройства считывателя ключом.
Протокол интерфейса 1-Wire обеспечивает возможность работы с множеством ключей iButton, подключённых параллельно к линии данных 1-Wire. Команды интерфейса позволяют определить ID всех ключей, подключённых в данный момент к линии и затем работать с конкретным прибором, переведя остальные в режим ожидания.
Управление линией данных 1-Wire и выдачу команд производит ведущее устройство, в качестве которого может использоваться любой микроконтроллер или персональный компьютер. Для обеспечения целостности данных используется вычисление контрольных кодов, а также аппаратный промежуточный буфер в ОЗУ электронного ключа iButton. Данные сначала записываются в этот буфер, затем ведущий проверяет их правильность, и только после этого выдаёт команду ведомому устройству — скопировать их из буфера в основную память.
Для подключения ключей iButton к персональному компьютеру, а также для считывания с них информации, используются специальные адаптеры, преобразующие сигналы стандартных портов компьютера (RS232, LPT и USB) в сигналы 1-Wire.
По умолчанию Название Цена Рейтинг Код Товара
По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Код Товара (А — Я)Код Товара (Я — А)24255075100
iButton — это общее название электронного идентификационного ключа, упакованного в металлический контейнер в форме монеты. Ее также называют Dallas Touch Memory или контактной памятью. Несмотря на то, что его часто ошибочно называют «магнитным» ключом, в нем нет ничего магнитного. Фактически внутри спрятан полноценный микрочип, работающий по цифровому протоколу.
В этой статье мы исследуем конфигурацию ключей iButton от их физики до протоколов, а также трюки, которые можно выполнять с ними с помощью Flipper Zero.
Обычно под iButton подразумевается физическая форма ключа и считывателя — круглая монета с двумя контактами. Для обрамляющей его рамки существует масса вариаций от самого обычного пластикового держателя с отверстием до колец, подвесок и т.п.
Внутренняя структура iButton: микрочип внутри металлического корпуса Считыватель Когда ключ достигает считывателя, контакты соприкасаются, и на ключ подается питание для передачи его идентификатора. Иногда ключ не считывается сразу из-за того, что PSD контакта домофона больше, чем должно быть. Так что внешние контуры ключа и считывателя не могли соприкасаться. Если это так, вам придется нажать клавишу над одной из стенок ридера.
Монетный форм-фактор iButton используется не только для обычных ключей с идентификатором, но и для климатических датчиков, устройств хранения криптографических ключей со встроенным аккумулятором, часов и других интересных вещей. Несмотря на внешний вид обычного ключа, эти устройства могут быть абсолютно разными.
Разработка панели iButton для Flipper Zero была болезненным опытом. Основной проблемой было отсутствие на рынке планшетов для одновременного чтения и эмуляции. Если бы мы использовали любое из существующих решений, из Flipper торчала бы массивная металлическая кнопка с такой же огромной областью чтения рядом с ней. Это значительно увеличило бы размер устройства.
Поэтому нам пришлось с нуля изобретать собственную конструкцию контактной площадки, чтобы ее можно было реализовать на печатной плате без увеличения размеров Flipper. Наконец, было принято решение использовать 3 подпружиненных штифта.
Было протестировано около 20 различных дизайнов, пока не был найден правильный.
Самая большая сложность в разработке контактной площадки — эмуляция: когда сам флиппер выступает в роли клавиши и должен применяться к домофону. Каждый производитель придумывает свою форму считывателя, поэтому всегда есть домофоны, несовместимые с конструкцией: пины просто не достают ни до центрального контакта Data+, ни до бокового контакта GND.
Левая сторона планшета используется для чтения и копирования ключей, правая служит для эмуляции. Центральный контакт GND является общим для обоих режимов. Окончательный дизайн контактной площадки iButton успешно считывает 100% ключей. Примерно 80% ридеров успешно работают с эмуляцией. У оставшихся 20% читателей ему нужно некоторое время, чтобы правильно достучаться до читательских контактов. В этих редких случаях можно использовать внешние пины GPIO, на которые выведены пины iButton: соединить с макетными проводами и воткнуть в считыватель.
В режиме чтения Flipper ожидает касания клавиши iButton и способен переварить любой из трех типов ключей: Даллас, Цифрал и Метаком. Flipper сам определит тип ключа. Название ключевого протокола будет отображаться на экране над идентификационным номером.
Считывание и сохранение ключа Dallas на SD-картуДля считывания ключа перейдите в меню iButton -> Read и поднесите его к контактной площадке. Теперь ключ можно сразу эмулировать, скопировать в память или сохранить на SD-карту. Хотя контактная площадка расположена с другой стороны экрана, вы можете быстро научиться читать клавиши, не поворачивая Flipper.
Режим чтения iButton использует два нулевых контакта Flipper справа Режим эмуляции iButtonВ режиме эмуляции сам Flipper действует как ключ и эмулирует iButton из памяти. Идентификатор для эмуляции можно добавить во Flipper Zero двумя способами:
Для запуска эмуляции перейдите в меню iButton -> Saved, выберите нужный ключ и запустите Emulate. На экране появится надпись с идентификатором ключа. После этого можно подносить Flipper к читателю. Важно помнить, что в этом режиме используются разные контакты на контактной площадке Flipper.
В режиме эмуляции Flipper передает определенный идентификатор и эмулирует только один предопределенный ключевой протокол, поэтому его можно использовать только на домофоне, который знает этот ключ. Перебор сразу нескольких ключей в этом режиме невозможен, так как нельзя ни убедиться, что домофон прочитал наш ключ, ни узнать задержку домофона между ошибкой чтения.
Поэтому для дома, офиса, дачи, подвала вам нужно будет каждый раз выбирать в меню соответствующий ключ.
Контакт iButton на задней поверхности имеет другой маршрут в гнезде GPIO. Это удобно при подключении к нестандартным считывателям, ключам, любым устройствам, работающим по протоколу 1-Wire вроде датчиков. Мы используем эти контакты для анализа сигналов через осциллограф. В то же время этот пин не совсем простой GPIO. Есть подтяжка до 5В.
Далласские ключи обмениваются данными по протоколу 1-wire. Всего один контакт для передачи данных (!!) в обоих направлениях, от ведущего к ведомому и наоборот.
Протокол 1-wire работает по модели Master-Slave. В этой топологии Мастер всегда инициирует связь, а Ведомый следует его инструкциям.
Когда ключ (Slave) контактирует с домофоном (Master), микросхема внутри ключа включается, получает питание от домофона, и ключ инициализируется. После этого домофон запрашивает идентификатор ключа. Далее мы рассмотрим этот процесс более подробно.
Flipper может работать как в режиме Master, так и в режиме Slave. В режиме чтения ключей Flipper действует как считыватель, то есть работает как мастер. А в режиме эмуляции клавиш флиппер прикидывается клавишей, это в режиме Slave.
При чтении ключа Flipper выступает в роли ведущего, а при эмуляции с домофоном — в роли ведомого Формат данных ключа DallasДомофон получает 8 байт (64 бита) информации от iButton, чтобы решить, открывать дверь или нет.
Структура данных этих 8 байт следующая:
Семейство код для ключей Dallas всегда 0x01.
Если у вас другой код, то скорее всего это не ключ от домофона.
В некоторых случаях серийный номер выгравирован на ключе, но он может:
. На картинке выше показан неочевидный пример гравировки идентификатора на оригинале iButton ключ. В этом случае читать байты нужно справа налево, контрольная сумма пишется слева, а код семейства размещается справа.
Если ключ считан неправильно, Flipper Zero сообщает об ошибках. Возможные ошибки:
Зная идентификатор ключа, вы можете ввести его вручную во Flipper. Это может быть удобно, когда физического ключа нет с вами. В качестве примера можно просто отправить нужные байты в сообщении или поделиться фотографией с другом. На видео ниже показан процесс создания нового 2-байтового ключа Cyfral. Новый сгенерированный ключ сохраняется на SD-карте.
Создание нового ключа путем ручного ввода IDПри создании ключа необходимо выбрать его тип: Даллас, Цифрал или Метаком. От этого зависят длина идентификатора и протокол, используемый для эмуляции. После ввода ID Flipper предложит ввести имя для нового ключа или использовать сгенерированное.
Существуют ключи Dallas, которые можно записывать, и которые нельзя. Популярные перезаписываемые бланки iButton: RW1990, TM2004, TM01C.
Процесс записи имеет некоторые нюансы, поэтому давайте их разберем.
Запись на пустой ключ может потребовать более высокого напряжения — например, не особо популярный RW2000 требует напряжения 8 В (хотя это Cyfral, смысл понятен).
Для некоторых ключей может потребоваться финализация — после финализации ключ уже нельзя будет перезаписать. Используя этот метод, многие домофоны пытаются перезаписать ключ перед его чтением, чтобы избежать поддельных ключей. Обычно для финализации используется импульс напряжения и специальная команда, которая может различаться для разных ключей.
Некоторые заготовки подходят ко всем типам ключей: Даллас/Цифрал/Метаком. Флиппер учат записывать самые популярные из них.
Запись ключа Dallas на болванку RW1990 с помощью Flipper Zero Для того, чтобы записать ID ключа в «болванку», выберите нужный ключ в меню iButton -> Saved -> Key_name и выберите пункт Write. Затем нажмите перезаписываемую клавишу на контактную площадку.
Когда запись завершена, Flipper проверяет запись и выводит сообщение об успешной записи идентификатора.
Протоколы Метаком и Цифрал разработаны в России и получили широкое распространение только в странах постсоветского пространства. В отличие от ключей Dallas, они работают не с напряжением, а с током. Это менее распространенные и более дорогие ключи. Они очень чувствительны к параметрам ключа (частоте, силе тока, амплитуде сигнала и т. д.), и их дублирование может оказаться непростым процессом. Цифрал и Метаком не принимают никаких команд. При подаче питания на ключ он сразу начинает бесконечно посылать ID из-за изменения сопротивления. Таким образом, логические уровни определяются сопротивлением переключателя. Согласно их документации, принято считать, что информационные слова кода выдаются, начиная с младшего значащего бита.
Логические уровни в Cyfral, как и в Dallas, имеют ограничения по времени: если сопротивление остается низким около 50 мкс, это логический «0», 100 мкс соответствует логической «1».
Формат передаваемых данных очень специфичен.
Cyfral циклически отправляет 9 полубайтов (1 полубайт = 4 бита): 1 для начала и 8 для ID. Nibble может иметь всего 4 значения для идентификатора и одно значение для начального слова. Все остальные возможные входные данные недействительны.
| Откусить | Значение |
|---|---|
| 1110 | 0 |
| 1101 | 1 |
| 1011 | 2 |
| 0111 | 3 |
| 0001 | Стартовое слово |
В итоге ID содержится в 2 байтах (8 байтов ID всего. 4 байта = 16 состояний = 1 байт информации).
Может случиться так, что домофоны Cyfral передают неверные данные при проверке ключа. Cyfral не имеет контрольных сумм. Если вы хотите убедиться в целостности идентификатора, прочтите ключ снова и снова столько раз, сколько захотите. Поскольку сигнал аналоговый, для его считывания требуется АЦП или компаратор.
Самым простым решением здесь является использование компаратора, который дает на выходе низкое или высокое напряжение.
На практике проблем с эмуляцией клавиш не возникает. Замыкания на массу (отсутствие достаточного сопротивления) вполне достаточно для того, чтобы ключ выдал логический «0».
Ключ Метаком отправляет 4 байта. Каждый байт заканчивается битом четности. Метаком имеет 3 примитива передачи:
Структура посылки выглядит следующим образом:
Эти домофоны в 99% случаев можно открыть с помощью легко набираемого в гугле универсального ключа.
Линия передачи устроена по принципу «Проводная-И-шина» с открытым стоком (когда состояние всей шины регулируется состояние «0» любого ведомого устройства) и может иметь одно из двух состояний: логический «0» и логическую «1».
Устройства (ключи и домофон) имеют внутренние транзисторы, которые в нужное время обнуляют линию. Вся линия передачи переходит в состояние логического «0», если какое-либо из устройств повернуло его в ноль. Это к тому, что если домофон подтянул линию к нулю, ключ об этом узнает, и наоборот.
С помощью ограничения напряжения и удержания уровней 1-wire имеет 4 примитива для работы на шине:
Вот как Flipper Zero считывает ключ: команда поиска проверяет, есть ли ключ Далласа, а затем считывает идентификатор. Это сделано для того, чтобы избежать случайных совпадений с другими ключами Цифрал/Метаком, тайминги которых могут оказаться такими же, как и требуемые.
На осциллограмме длинный сигнал из 2-х команд, где каждая состоит из:
Рассмотрим подробнее каждый из этапов.
Последовательность сброса состоит из двух импульсов:
Для Импульса сброса Мастер (интерком) замыкает линию на землю. Для Импульса Присутствия — Ведомый (ключ) тянет леску на землю. Некоторые домофоны не передают импульс сброса, так как за сигнал сброса принимается отсутствие контакта между ключом и домофоном.
Команда чтения ID с ответом. Информационный битовый временной интервал состоит из 2-х секций: синхронизации и битовых значений. В КОМАНДАХ Мастер отвечает за уровни напряжения в обеих секциях. В ОТВЕТЕ на команду чтения Master отвечает за синхронизацию, Slave отвечает за значение битаПосле команды инициализации происходит обмен информацией:
Обмен осуществляется по тайм-слотам: один тайм-слот на один бит информации.
Данные передаются побитно, начиная с младшего бита младшего значащего байта. Синхронизация Мастера и Ведомого выполняется в одно действие: Ведущий (интерком) вытягивает линию на низкий уровень. Затем через определенное время Master или Slave измеряет напряжение на линии и записывает бит информации (Master — при чтении ключа, Slave — при записи ключа). Правила синхронизации для команд чтения и записи одинаковы. Каждый временной интервал синхронизируется независимо, поэтому передача информации может быть приостановлена без возникновения ошибок.
Все сигналы должны иметь определенные ограничения по времени! Иногда у производителей домофонов появляется вдохновение для создания весьма экзотических временных задержек.
iButton также имеет режим Overdrive, в котором сокращаются временные задержки, чтобы передача информации происходила быстрее. Легенды гласят, что в дикой природе домофоны работают в таком режиме… Но на практике они не встречались.
Для iButton обычно используются команды размером 1 байт (8 бит).
Обычно домофон использует команды Search и Read ID (Поиск ПЗУ и Чтение ПЗУ).
Но некоторые производители домофонов, пытаясь быть экстравагантными, придумывают разные последовательности команд, чтобы проверить, показывается ли домофону ключ (а не эмулятор).
Итак, давайте взглянем на существующие команды. Стандартные команды iButton для обычного режима следующие:
| Команда | Значение | Описание |
|---|---|---|
| Чтение ПЗУ | 0x33 | Чтение идентификатора |
| Получить уникальный код для всех устройств на шине (в случае интеркома: только одно ведомое устройство) | ||
| Пропустить ПЗУ | 0xCC | Игнорирование адреса |
| Немедленно переводит Slave (ключ) в активный режим, который начинает ожидать команд. Если на шине несколько ключей, все они будут ждать и реагировать одновременно (что может вызвать конфликты) | ||
| Спичка ПЗУ | 0x55 | Выбор адресата |
Мастер (интерком) передает сначала код команды (0x55), затем 8 байт уникального кода адресуемому Слейву (ключу). Клавиша с таким же кодом активируется и ожидает следующих команд. | ||
| Поиск ПЗУ | 0xF0 | Поиск идентификатора |
| Сразу после команды 0xF0 мастер (внутренняя связь) отправляет 64 полезных данных из 3 тайм-слотов. Каждая полезная нагрузка содержит:
Описание каждой полезной нагрузки:
Если полученное значение совпадает с идентификатором ключа, процесс повторяется для следующего бита, пока не будут пройдены все 64 бита идентификатора. В противном случае Ведомый молчит до нового импульса сброса |
Некоторые старые домофоны Далласа имеют в памяти неполную базу данных идентификаторов.
Пустые поля содержат некоторые значения, иногда соответствующие всем нулям (0x00) или всем единицам (0xFF). Для проверки домофона на такой сбой используются два ключа: один со всеми нулями, другой со всеми единицами. Эти ключи содержат неверный код семейства (не 0x01) и контрольную сумму (CRC)!!! — Да, это может случиться.
Ни в коем случае, почтальоны доставляют письма 🙂 На почте нет стопки ключей для каждого входа. Обычно они используют универсальные ключи, которые подходят для группы домофонов в такой местности, как вездеходы. Этот ключ может быть один на город, один на группу домов, может быть по умолчанию для какой-то модели, а может и вовсе отсутствовать.
Обычно это ключ, который не открывает дверь сам по себе, но позволяет добавлять новые ключи в память. Он записывается в отдельную область памяти домофона. Такой ключ может быть отмычкой для одних домофонов и обычным для других одновременно.
Это просто значения, записанные где-то в памяти домофона.
Это может произойти, если в вашем домофоне есть «блокирующий ключ». Он блокирует домофон для всех остальных ключей до тех пор, пока он не будет разблокирован мастеровым.
В процессе работы с iButton мы записали несколько «пустых» ключей в таблицу ниже. Вы можете использовать его!
| Ключ | Протокол | Завершение | Письмо |
|---|---|---|---|
| ТМ2004 | Даллас | Напряжение (8 В) | |
| РВ2004 | Даллас | Напряжение (8 В) | |
| РВ1990 | Даллас | ||
| RW1990.2 | Даллас | Команда | |
| ТМ-08 | Даллас | ||
| ТМ-08В2 | Даллас | ||
| ТМ-08Ви2 | Даллас | ||
| ТМ-08ВиФ | Даллас | Команда | |
| РВ2000 | ЦИФРАЛ/МЕТАКОМ | При записи | +8В |
| РВ2007 | ЦИФРАЛ/МЕТАКОМ | ||
| РВ2017 | ЦИФРАЛ/МЕТАКОМ | ||
| РВ-07 | ЦИФРАЛ/МЕТАКОМ | ||
| РВ-15 | ЦИФРАЛ/МЕТАКОМ | +12 В | |
| РВ-057 | ЦИФРАЛ/МЕТАКОМ | ||
| КС-07 | ЦИФРАЛ/МЕТАКОМ | +8В | |
| ТМ-01С | Даллас/ЦИФРАЛ/МЕТАКОМ | Команда | |
| ТМ-01А | Даллас/ЦИФРАЛ/МЕТАКОМ | Команда | |
| РВ-1 | Даллас/ЦИФРАЛ/МЕТАКОМ | ||
РВ-1. 1 | Даллас/ЦИФРАЛ/МЕТАКОМ |
Нашей первоочередной задачей является выполнение всех заказов Kickstarter , чтобы наши сторонники получили первую производственную партию.
Если вы пропустили нашу кампанию на Kickstarter, вы можете сделать предзаказ сейчас и получить свое устройство осенью 2021 года, как только будет готова вторая партия. Ваши предварительные заказы помогают нам планировать производство и логистику.
Хорошие новости всем! Мы уже отправили 90% заказов на Kickstarter и готовы начать производство новой партии Flipper Zero, которая будет готова к отправке в августе 2022 года, только после того, как будут отправлены оставшиеся 10% заказов. У нас нет устройств на складе, и нам нужен
Павел Жовнер •
На данный момент почти 90% всех флипперов, заказанных на Kickstarter, были отправлены спонсорам.
Большая часть этих посылок уже доставлена, а часть еще в пути — либо на транзитных складах, либо на стадии упаковки, либо на растаможке. Но они будут доставлены бэкерам
Павел Жовнер, Алексей Кулагин •
Всем отличные новости. Мы работали над этим несколько месяцев и наконец готовы анонсировать новую подсистему обновления прошивки. Теперь вы можете обновлять прошивку и базы данных на SD-карте через Bluetooth с помощью нашего мобильного приложения! Скачайте мобильное приложение для Android и iOS. Новая прошивка
Павел Жовнер •
Когда олимпийский чемпион по плаванию Майкл Фелпс выступил в Пекине, он был уверен, что выиграет золотую медаль.
Но через несколько секунд после его погружения вода начала просачиваться в его очки, и довольно скоро они были полностью залиты водой!
Для большинства из нас это было бы поводом для паники.
Но Фелпс не был сбит с толку, поскольку последние два круга он проплыл полностью вслепую, чтобы установить мировой рекорд в беге на 200 метров баттерфляем!
Его мускулы не нуждались в глазах, чтобы совершать удар за ударом. Они уже точно знали, что делать.
В чем был его секрет? Мышечная память.
Фелпс столько раз практиковался в плавании баттерфляем в олимпийском бассейне, что его тело накопило мышечную память на то, что нужно делать.
Это та же самая концепция, которая позволяет вам запрыгнуть на велосипед после долгих лет простоя и крутить педали. Однажды потренировавшись, вы никогда не забудете.
Та же самая концепция может быть использована, чтобы научиться печатать очень быстро и не задумываясь об этом.
Несмотря на свое название, мышечная память хранится не в мышцах, а в части мозга, называемой мозжечком. Хотя мозжечок составляет только 10% объема вашего мозга, он содержит более 50% нейронов головного мозга.
Когда вы изучаете новое движение, ваш мозг создает память о фрагментах, составляющих это движение, и сохраняет ее в мозжечке.
Ученые называют это моторным обучением.
Использование мышечной памяти для набора текста освобождает вас от необходимости тратить умственную энергию на размышления о каждой букве, которую вы печатаете. Вы сможете сосредоточиться на содержании того, что вы печатаете, а не думать о (или искать) следующую клавишу, которую нужно нажать. Когда ваши пальцы просто знают, куда идти, это очень расслабляет.
Хотите узнать, как развить мышечную память при наборе текста? Выполните следующие 3 основных шага:
Двигательное обучение не происходит путем однократного выполнения действия, оно происходит поэтапно .
Это как научиться кататься на велосипеде. Во-первых, вы узнаете, как позиционировать себя и куда должны идти ваши ноги и руки.
Затем вы отрабатываете отдельные движения, такие как педалирование, когда кто-то другой ведет велосипед, чтобы вам не приходилось беспокоиться о балансе или управлении.
Как только вы это сделаете, вы можете попрактиковаться в балансировке, а затем в управлении, пока, в конце концов, вы не сможете собрать все это вместе.
Вот почему на наших уроках печати мы разбиваем для вас процесс.
Во-первых, мы научим вас, куда идет каждый из ваших пальцев, и как лучше всего нажимать каждую клавишу.
Понимаете, у каждой буквы есть палец, который за нее отвечает, и вы не хотите их перепутать.
Вы бы не стали пересаживаться между ногами, чтобы нажать на правую педаль велосипеда, не так ли?
Как только вы овладеете этим, вы сможете развивать его, практикуя слова. А затем, постепенно увеличивая скорость набора текста.
С самого начала важно не торопиться, чтобы делать все правильно. В конце концов, вы хотите, чтобы ваша мышечная память передала кончикам пальцев правильную технику, а не вредные привычки, на которые вы случайно наткнулись.
Если бы у Майкла Фелпса в мышцах были записаны плохие привычки плавания, можете поспорить, что все они вышли бы наружу, когда он отвлекся на протекающие очки.
Неправильная практика может быть опасной, так как плохие привычки обычно возникают, когда вы находитесь под давлением . И их намного сложнее исправить позже .
Чтобы этого не произошло, наша система отслеживает ваши проблемные ключи по мере их обучения! Таким образом, мы можем помочь вам переучиться на ранней стадии, чтобы избежать повторения одних и тех же ошибок и закрепить их в мышечной памяти.
Чтобы воспользоваться этим преимуществом, мы рекомендуем вам проходить индивидуальное практическое занятие, составленное для ваших проблемных ключей, не реже одного раза в неделю.
Вы найдете это в верхней части страницы уроков, просто нажмите «Практика» под ключами задач:
Каждое повторение немного укрепляет память вашего мозга о «правильном пути». » для выполнения задания и закрепления результатов в мышечной памяти. Таким образом, чем больше повторений вы выполнили, тем больше ваш мозг должен проанализировать.
