Времена, когда станки с ЧПУ были диковинкой, которую показывали только на выставках и по телевизору,
остались в прошлом.
Несмотря на все еще высокую стоимость профессиональных моделей, сегодня такое оборудование можно встретить не только на крупных производственных предприятиях, но и в небольших мастерских или даже на домашнем столе.
Конечно, в последних вариантах о серьезных мощностях и больших объемах выпускаемой продукции речь не идет, однако, качество фрезеровки или лазерной резки бытовых, так сказать, станков с ЧПУ ничем не уступает промышленным агрегатам.
По умолчанию предполагается, что все автоматизированное оборудование подключается к компьютеру, ноутбуку или стойке управления, которые предназначены для ввода УП (управляющая программа), изменения настроек и прочей координации рабочих процессов. Однако иногда по ряду причин подключение такой техники бывает затруднительно (слишком мало места, много пыли при обработке, поломка и т.
Для таких случаев производители сопутствующих устройств для ЧПУ создали небольшой гаджет, который при всей своей миниатюрности является, как это ни банально звучит, незаменимым помощником в управлении станком.
DSP-контроллер — это цифровой процессор, визуально представляющий собой небольшой пульт с дисплеем и функциональной клавиатурой. Аппарат имеет несколько портов для различных типов подключения к оборудованию.
Считывание данных происходит непосредственно из памяти контроллера или с флеш-накопителя, который можно подключать к нему через USB-разъем.
Основной задачей устройства является преобразование программных кодов управляющей программы в понятные станку импульсы для управления шаговыми или серводвигателями.
Посредством функциональных кнопок на пульте контроллера можно выполнять множество операций, не прибегая при этом к подсоединению ноутбука или стойки.
В перечень входит:
Миниатюрный DSP-контроллер обладает собственной памятью, объема которой вполне достаточно для хранения текущих заданий (до 1 Гб).
Кроме того, он легкий, мобильный и очень простой в управлении, поэтому его все чаще предпочитают приобретать даже в тех случаях, когда очевидной потребности в нем нет.
Среди его плюсов:
Вывод
Завершая статью можно резюмировать, что, несмотря на некоторые недостатки (хрупкость, малый объем памяти, не поддерживает САМ-формат, нужный для создания управляющих программ). Купить DSP-контроллер вы можете в нашем интернет магазине, он является достойной альтернативой персональному компьютеру и необходимым дополнением к любому станку с программным управлением.
Подробные характеристики dsp-контроллеров вы можете узнать в нашем каталоге.
Контроллер ЧПУ Ethernet серии HNC8
Адаптирован для популярных токарных и фрезерных операций
Полностью-цифровая шина-высококачественная-система ЧПУ HNC8 предназначена для фрезерных и токарных процессов и удовлетворяет широкому спектру задач: от стандартных фрезерных станков до простых обрабатывающих центров, цикл-токарных станков с ЧПУ и полнофункциональных-токарных станков с ЧПУ.
Легко отлаживать, простое управление
Интеграция функций отладки, таких как пакетная отладка, онлайн-диагностика, журнал обработки, полностью-цифровая шина-типа высококлассной-системы ЧПУ с ЧПУ, предлагает мощные средства для ежедневной работы и редактирования программ, обеспечивая простота в пользовательском опыте
Технология интеграции юзабилити
Традиционная система числового программного управления основана-на управлении, а HNC8 предназначена в основном для управления.
От контроля до управления системная интеграция достигает новой высоты. HMI может интегрировать локальные сценарии, локальные динамические библиотеки, собственные приложения и облачные приложения с помощью различных методов интеграции и с меньшими трудностями.
Высоко открытый
Открытость системы ЧПУ в основном отражается в четырех аспектах: аппаратная открытость, открытость ядра, функциональная открытость и экологическая открытость. Открытость аппаратного обеспечения системы hnc848 отражается в заменяемости аппаратного обеспечения; открытость ядра отражена в интеграции инструмента редактирования IEC61131PLC; функциональная открытость отражена в HMI, пользователи могут разрабатывать собственные функциональные модули; экологическая открытость находит отражение в облачных сервисах. Система ЧПУ может в полной мере использовать облачные ресурсы.
Функции
2-32 оси управления;
Поддержка NCUC, протокола шины etherCAT
Высоко-скоростное-точное управление
Максимум.
скорость ускорения 1,8G (3G при установленном линейном двигателе)
Двухканальное управление (опционально)
Управление синхронизацией двух-осей
Полный-замкнутый контур управления (оптическая решетка, магнитная решетка)
Поддержка двунаправленной компенсации ошибки шага 20000 точек
Автоматическое измерение
Поддержка различных сенсорных интерфейсов
Поддержка протоколов связи TCPIP, Ethernet
5 одновременно управляемых осей
5-осевая автоматическая калибровка
5-осевая функция RTCP
Большая круговая интерполяция
Гиперболическая интерполяция
5-осевая обработка с ориентацией
Большие данные станка с ЧПУ
Обнаружение сломанного инструмента
Защита здоровья машины
Оптимизация технологического процесса
Мобильный терминал НК
Облачный сервис
Температурная компенсация
Схема соединения токарного станка с ЧПУ или фрезерного станка с ЧПУ
Схема подключения контроллера ЧПУ HNC818
Введение в систему HNC8
Высокопроизводительная система ЧПУ HNC8-, разработанная компанией Wuhan Huazhong Numerical Co.
, Ltd (HNC) на основе инновационных ключевых технологий, достигает передового международного уровня. HNC8 в основном используется в станках с ЧПУ среднего и высокого класса-, таких как токарные станки с ЧПУ, токарные центры, фрезерные станки с ЧПУ, вертикальные обрабатывающие центры, горизонтальные обрабатывающие центры, центры для сверления резьбы и пяти-осевые станки. в таких областях, как энергетическое оборудование, автомобилестроение, судостроение, 3C, преобразование станков и т. д. Это наиболее широко используемая отечественная высококачественная система ЧПУ-
HNC8 is portable and tailorable across platforms, achieving further secondary development. It supports the processes such as laser processing, electroprocessing, and grinding, as well as the «first-generation-CNC» products such as plastic machine and printing machine. HNC8 is customizable.
Совместимые стандартные станки: токарный станок, токарный центр, фрезерный станок, обрабатывающий центр, сверлильный-нарезной центр, гравировальный-фрезерный станок, составной токарный-фрезерный станок, пять- осевой станок, многоосевой/канальный станок.
Специальные станки: плоскошлифовальный станок, круглошлифовальный станок, шлифовальный станок для коленчатого вала, гибочный станок, высокоскоростной-пробивной станок, листовые ножницы, станок для лазерной обработки, станок для обработки камня, станок для обработки стекла и станок для обработки дерева.
Таблица технических характеристик
●: Standard : Optional ―: Not optional
Пункт | Технические характеристики | HNC-848 | |
M | T | ||
Максимальное количество одновременно управляемых осей в канале | 9 | 9 | |
Максимальное количество осей подачи | 32 | 32 | |
Максимальное количество шпинделей в канале | 4 | 4 | |
Количество осей управления PMC | 32 | 32 | |
Количество каналов | Стандарт | 1 | 1 |
Максимум | 10 | 10 | |
Шпиндель/канал | Стандарт | 1 | 1 |
Максимум | 4 | 4 | |
Подача оси/канала | Стандарт | 5 | 4 |
Максимум | 9 | 9 | |
Максимальное количество осей в одновременном движении | 80 | 20 | |
Максимальное количество осей подачи | 64 | 64 | |
Максимальное количество одновременно управляемых осей/канал | 9 | 3 | |
Максимальное количество точек ввода/вывода | 4096/4096 | ||
Имя оси (один канал) | Три основные оси: X, Y, Z; дополнительные оси: U, V, W, A, B, C | ● | ― |
Две основные оси: X, Z; дополнительные оси: Y, U, V, W, A, B, C | ― | ● | |
Название оси (много-канал) | Один или два символа плюс цифра, первый должен быть символом, например X1 | ● | ● |
Синхронизация оси Gantry | ● | ● | |
Тангенциальное управление синхронизацией | |||
Управление сцеплением основной оси | |||
Электронная коробка передач | |||
Линейная диаграмма | |||
Управление наклонной осью | |||
Минимальная единица ввода | мм, град, дюйм | 10-6 | |
Метрическая/дюйм | G20/G21 | ● | ● |
Вход блока импульсов | G22 | ● | ● |
Блокировка машины | ● | ● | |
Экстренная остановка | ● | ● | |
Перебег | ● | ● | |
Зона пространственной защиты | Обеспечение защиты заготовки и инструмента | ||
Программное ограничение | ● | ● | |
Разблокировка/захват динамической оси | G101/G102 | ● | ● |
Синхронизация между каналами | G104. | ● | ● |
Применение серии HNC8
5-осевой станок, токарный станок, токарно-фрезерный станок, станок VMC, фрезерный станок
HNC8 2.0 ИНТЕЛЛЕКТУАЛЬНАЯ ФУНКЦИЯ
График нагрузки машины полного жизненного цикла
Путем сегментации ходового винта каждой оси в соответствии с фактическим положением станка подсчитывается нагрузка секции, в которой расположен каждый сегмент. Состояние ходового винта можно оценить на основе статистики.
Отображение имитации и оценка состояния винта с использованием интерфейса системы ЧПУ и соответствующих алгоритмов.
iNC-Облако
Удаленная работа и обслуживание оборудования
iNC-Облако имеет эффективную систему удаленного управления и обслуживания оборудования
Схема обработки
горячая этикетка : контроллер ethercat cnc, Китай, производители, поставщики, фабрика, купить, дешево, низкая цена, продажа
Контроллер ЧПУ или система управления ЧПУ представляет собой набор электроники и программного обеспечения, которые принимают входные данные либо из g-кода, либо с панели управления ЧПУ и преобразуют их в сигналы ЧПУ.
двигатели станка должны перемещать оси ЧПУ. Каждый DIY станок с ЧПУ нуждается в нем.
Контроллер с программным обеспечением управления ЧПУ и электроникой являются наиболее сложной частью станка с ЧПУ. В этой статье мы разобьем его на несколько измерений, каждое из которых вы затем сможете детализировать дальше:
Промышленные контроллеры ЧПУ OEM используются на промышленных станках с ЧПУ, таких как Haas. Они являются самым задним концом рынка.
Они не очень распространены в проектах «сделай сам» из-за их дороговизны. Мало того, что сам контроллер дорог и его довольно сложно найти (хотя время от времени их можно увидеть на eBay), но промышленные OEM-контроллеры также ожидают дополнительных компонентов премиум-класса.
Сервоприводы промышленного качества, домашние / концевые выключатели и все остальное действительно в спешке дорожают изрядным ценником.
Хотя эти элементы управления стоят дорого, в последнее время я видел, как дешевеют такие элементы управления, как бюджетная линейка Siemens, в таких местах, как eBay. Похоже, они тестируют бюджетный рынок. Если они продолжат выходить из строя, эти элементы управления могут иметь больше смысла в проекте ЧПУ DIY, чем кажется.
Я не буду больше говорить об этих элементах управления, так как это довольно сложная тема. Вы можете найти интересную статью, в которой я анализирую, какие функции отсутствуют в контроллерах ЧПУ Hobby по сравнению с промышленными элементами управления.
Всего лишь небольшой шаг назад от промышленных OEM-контроллеров — это модифицированные контроллеры с ЧПУ, такие как Centroid.
Эти контроллеры продаются для преобразования ручных станков в ЧПУ, например, ручного фрезерного станка Bridgeport.
Они также продаются как способ обновить устаревшие элементы управления на промышленных станках с ЧПУ, чтобы обеспечить более современные функции и производительность.
Они по-прежнему не дешевы, но уже начинают попадать в диапазон того, что может себе позволить любитель ЧПУ своими руками.
На этом рынке есть три основных игрока:
Все три устройства имеют хорошую репутацию благодаря различным характеристикам, функциональности, цене и простоте использования.
Арт Фенерти основал ArtSoft в 2001 году и запустил Mach 3, основанную на ответвлении оригинальной кодовой базы EMC (теперь LinuxCNC). Арт хотел, чтобы контроллер ЧПУ работал на ПК с Microsoft Windows, а не на Linux, поэтому потребовалась серьезная переработка, и у них больше нет ничего общего.
Согласно нашему опросу 2017 года, Mach 3 является самым популярным контроллером ЧПУ в бюджетном сегменте с долей рынка 47%.
Следующим ближайшим был LinuxCNC.
LinuxCNC берет свое начало в проекте NIST «Enhanced Machine Controller», отсюда и его первоначальное название «EMC» и «EMC 2». Поскольку корпорация EMC владеет торговой маркой, название было изменено на LinuxCNC в
. LinuxCNC — это программное обеспечение с открытым исходным кодом, что означает, что вы действительно можете получить последний исходный код, если захотите понять или изменить его. Это также означает, что гораздо более широкая аудитория, включая такие компании, как Tormach, может внести свой вклад в LinuxCNC.
Хотя это очень круто, что LinuxCNC является открытым исходным кодом, именно вклад Tormach и «аромат» PathPilot в LinuxCNC сделали его моим любимым выбором. Используя Mach 3 в течение многих лет, я могу сказать вам, что Tormach принял правильное решение, когда они перешли с Mach 3 на LinuxCNC.
PathPilot просто более стабилен, мощнее и удобнее для пользователя, чем Mach 3, и вам нечего больше желать.
Теперь установка и запуск собственного контроллера ЧПУ PathPilot для ЧПУ «сделай сам» может быть не такой простой задачей. Вам нужно будет собрать контроллер, соответствующий контроллеру Tormach, и запустить на нем копию PathPilot. Существуют различные статьи, которые призваны помочь. Я еще не проверял ни один из них, но если это можно сделать, у вас будет приятная настройка.
FlashCut — это очень удобный контроллер ЧПУ с функцией plug-and-play. Компания была основана еще в 1993 году, поэтому она существует уже давно, а дизайн очень зрелый.
Хотя его рыночная доля не так велика, как у Mach4 или LinuxCNC, я слышал о FlashCut только хорошее. Вот отличное видео Дейва ДеКоссена (одного из первых основателей FADAL), показывающее, как легко настроить систему FlashCut:
Я слышал, что некоторые люди говорят, что они считают FlashCut слишком дорогим по сравнению с другими решениями. Однажды я взялся за бумагу, сравнив ее с системой Mach4, и обнаружил, что если вы настроите систему со всеми возможностями FlashCut (например, USB-пульсатор для Mach4), то премия будет не такой высокой, как вы думаете.
Наличие полностью спроектированной системы «под ключ», работающей по принципу «подключи и работай», стоит немного больше, если вы спросите меня.
Mach 4 — новейшее решение в этой категории, занимающее наименьшую долю рынка. Это практически переписывание Mach 3 с нуля. Разработчики утверждают, что он использует менее 1 % кода Mach 3.
Немного дороже, но по идее должно быть лучше. С моей точки зрения, жюри еще не вынесено — недостаточно доли рынка или опыта, чтобы делать ставки, когда конкуренция хорошо укоренилась и имеет гораздо большую установленную базу.
Микроконтроллеры позволяют создавать дешевые и компактные контроллеры ЧПУ.
Микроконтроллеры с ЧПУ — относительно новая разработка, ставшая возможной благодаря постоянным достижениям в области миниатюризации и программного обеспечения. Идея состоит в том, чтобы разместить все необходимое на одной небольшой печатной плате или, возможно, на плате микроконтроллера с дочерней платой, которую обычно называют «щитом».
Вот краткий список всех самых популярных микроконтроллеров ЧПУ:
Grbl (произносится как песчанка) работает на микроконтроллере Arduino. Это открытый исходный код, и его используют множество различных фирм, в том числе:
Это в значительной степени звездный состав, поэтому вы можете быть уверены, что GRBL имеет динамичную экосистему продуктов и людей, которые могут помочь, а также что у него есть светлое будущее. Люди из Shapeoko сказали мне, что они оценили несколько из них и сочли, что GRBL был наголову победителем для их нужд.
TinyG — еще одна система на основе микроконтроллера. Это связано с grbl, но это не то же самое. Кодовая база TinyG была создана из grbl в 2010 году и с тех пор идет своим путем. TinyG утверждает, что делает некоторые вещи лучше или по-другому:
По умолчанию контроллеры TinyG имеют 4 драйвера шаговых двигателей, а gShield (используемый с grbl) — 3.PlanetCNC — это одноплатный контроллер ЧПУ, который родом из Словении, Европа. Как и TinyG, это также 4-осевое решение. В нашем обзоре контроллеров ЧПУ 2017 года GRBL занял первое место на рынке, PlanetCNC — второе место, а TinyG — третье место среди микроконтроллеров.
Вот электроника, которую вы найдете в большинстве шкафов контроллера ЧПУ:
Давайте рассмотрим функции каждого из них.
Коммутационная плата ЧПУ для параллельного порта…
Роль коммутационной платы заключается в том, чтобы подключаться к вашему ПК и генерировать соответствующие сигналы, необходимые для работы приводов двигателей, частотно-регулируемого привода и контакторов.
Подробную информацию о разделительных досках см. в нашей статье:

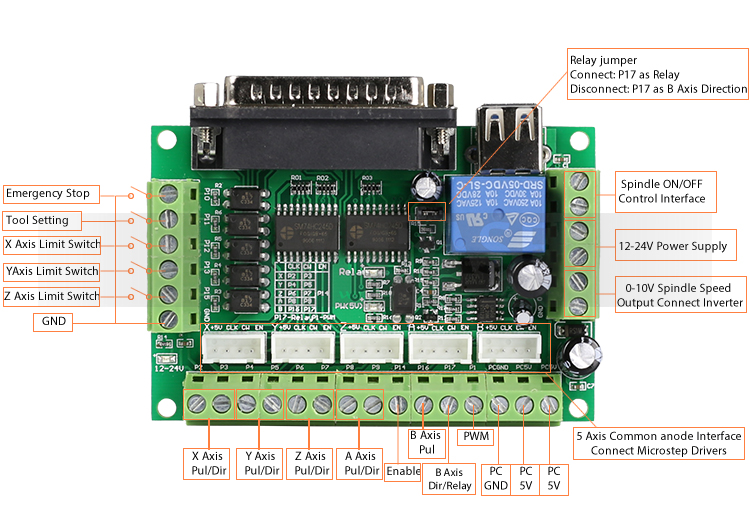

Наиболее распространенные разделительные платы, такие как изображенная выше, подключаются к параллельному порту вашего ПК. Это может быть проблемой, так как параллельные порты устарели и на большинстве новых компьютеров их нет. Кроме того, существует множество проблем с производительностью и надежностью, связанных с коммутационными платами.
Более новые и сложные модели на самом деле являются панелями управления движением, хотя некоторые до сих пор называют их коммутационными панелями. Эти платы могут подключаться через кабель USB или Ethernet.
Невозможно управлять USB-соединением достаточно точно, чтобы напрямую генерировать точные импульсы, необходимые для приводов Axis Motor Drives, поэтому роль контроллера движения состоит в том, чтобы принимать команды более высокого уровня и генерировать импульсы. Результатом является гораздо более высокая производительность при немного более высокой стоимости.
У нас также есть отличная статья о платах управления движением:
Сервоприводы Leadshine Easy… 2 сигнала:
В дополнение к сигналам step/dir привод двигателя принимает питание постоянного тока, а в случае сервоприводов также принимает сигнал энкодера. Взамен он отдает мощность двигателю таким образом, чтобы контролировать его движение.
На приведенной выше фотографии не показан источник питания постоянного тока, поскольку используемые электроприводы способны принимать переменный ток.
Это очень удобно, но не всегда. Возможно, вам потребуется приобрести или построить источник питания постоянного тока для питания приводов двигателей.
Один из первых контроллеров ЧПУ, которые я построил, использовал этот источник питания постоянного тока:
Контактор — это причудливое название реле, которое можно использовать для более высоких напряжений. В этом случае большинство контакторов используются для переключения переменного тока, например, для управления насосом охлаждающей жидкости. Ваша коммутационная плата обычно подает сигнал 5 В постоянного тока. Работа контактора заключается в том, чтобы включать (или выключать, если он нормально замкнут) питание переменного тока, когда сигнал 5 В включен, и снова выключать его, когда сигнал 5 В исчезает.
Питание и управление шпинделем с ЧПУ — это работа для частотно-регулируемого привода, сокращенно ЧРП.
Выбор и программирование частотно-регулируемого привода — сложный процесс, в который мы не можем вдаваться.
Для начала вам нужно убедиться, что ваш частотно-регулируемый привод имеет достаточную мощность для запуска двигателя шпинделя. Существует несколько различных типов частотно-регулируемых приводов, но наибольшую отдачу от затраченных средств дает то, что называется «Бессенсорный векторный привод ».
Выбор лучшего контроллера ЧПУ для вашего станка с ЧПУ — это вопрос баланса между некоторыми важными компромиссами:
Компромиссы при выборе лучшего контроллера ЧПУ…
Компромиссы сводятся к полной производительности и легкости успеха. Простой готовый комплект, в котором есть все необходимое, довольно легко запустить. Но это может пожертвовать некоторой полной производительностью по сравнению с тщательным отбором самого лучшего из каждого компонента для вашего приложения.
Спросите себя, какие у вас навыки и интересы. Это займет больше времени и, скорее всего, будет стоить больше, чтобы обеспечить надежную работу этого всеобъемлющего решения.
Также потребуется гораздо больше навыков.
Вы умеете диагностировать проблемы в электрических цепях? Можете ли вы прочитать все спецификации и правильно определить, какие компоненты совместимы друг с другом? Тебе все это нравится?
Если ответ «да» на эти вопросы, вы находитесь в лучшем положении, чтобы попробовать все «передовые» преимущества в вашем проекте. Если ответ «Нет», ищите проверенный комплект, в котором есть все, что вам нужно, и большое сообщество людей, к которым вы можете обратиться с вопросами.
Убедитесь, что выбранный вами контроллер соответствует всем вашим потребностям, текущим и будущим. Например, если вы думаете, что вам нужен 4-осевой фрезерный станок с ЧПУ, не стоит покупать контроллер, который ограничен 3 осями.
Говоря о сообществе, я думаю, что они критически важны для успеха проектов DIY.
Я был на Кровоточащей кромке, где никто не может помочь или ответить на вопросы, и может быть одиноко.
В наши дни я предпочитаю выбирать продукты с приличным сообществом. Мне нравится видеть доказательства того, что другие уже достигли того, что я ищу, с компонентами, которые я рассматриваю, прежде чем я совершу скачок.
При таком подходе вы обнаружите, что можете получить 80 % производительности всего с 20 % усилий.
Чтобы создать достойное сообщество, продуктам нужно много пользователей. Вы можете узнать больше о доле рынка различных систем управления из наших обзоров контроллеров ЧПУ:
Используете ли вы фрезерный станок, фрезерный станок, токарный станок, плазменной или лазерной резки, контроллер ЧПУ является жизненно важным компонентом любого станка с ЧПУ. Контроллер преобразует ваш G-код в инструкции, которые станок с ЧПУ использует для фрезерования окончательной детали.
Контроллеры ЧПУ также являются одной из, если не самой сложной частью станка с ЧПУ. Это может затруднить выбор лучшего контроллера, особенно если вы новичок.
Вот почему мы создали это исчерпывающее руководство по контроллерам ЧПУ. Мы охватываем все, что вам нужно знать, включая различные типы контроллеров ЧПУ и принципы их работы. Затем мы закончим, взглянув на некоторые из лучших контроллеров для любителей на рынке, которые вы можете купить сегодня.
Бюджет. | Premium 4 Оси | |
FAFEICY MACH4 USBERENTARD BOOLDARINGINGINGINGINGINGINGINGINGINGINGINGINGINGINGINGINGINGINGINGINGING444444444444444.1044.104.1044.1044. ГОДА 9014 4044. ГОДА 9014. ГОДА 9000 4014. ГОДОВАЯ ДЛЯ СОЕДИНЕНИЯ. Фрезерно-гравировальный станок с ЧПУ Плата контроллера | Centroid 4 оси Acorn DIY Набор контроллера движения с ЧПУ (REV 4) с программным обеспечением ЧПУ | |
$30.13 | $35.00 | $329.00 |
Amazon here | Amazon here | Amazon here |
Fafeicy MACh4 USB Interface Плата, карта контроллера движения
4.
1
$30,13
Amazon здесь
Budget Pick
3 Axis GRBL 1.1f USB-порт Контроллер гравировального станка с ЧПУ Плата управления фрезерным станком с ЧПУ
4,3
$ 35,00
Amazon здесь
Premium 4 Axis Pick
Centroid 4 Axis Acorn DIY CNC Kit Controller Kitplec
10.04.2023 02:26 GMT
Контроллер ЧПУ можно рассматривать как «мозг» станка с ЧПУ, который формирует связь между вашей компьютерной системой и механическими компонентами станка с ЧПУ. Он использует g-код для отправки необходимых сигналов двигателям вашего станка для выполнения задач, будь то сверление, резка, гравировка или что-то еще.
Контроллер ЧПУ состоит из двух основных компонентов: самой физической платы управления и программного обеспечения, на котором она работает. Разные контроллеры построены на разном программном обеспечении ЧПУ; иногда проприетарное программное обеспечение производителя контроллера, а иногда и стороннее программное обеспечение.
Контроллеры с ЧПУ обычно использовались только в промышленных условиях примерно десять лет назад, но в последние годы многие функции промышленных контроллеров стали доступны и любителям.
Промышленные контроллеры известны как OEM-контроллеры и очень дороги, обычно используются в условиях высокой производительности на станках с ЧПУ, производимых такими компаниями, как Haas, Fanuc и Mazuk.
Что касается контроллеров ЧПУ для любителей, то существует множество вариантов на выбор. Во-первых, существуют контроллеры на базе ПК, основанные на программном обеспечении, таком как Mach4, LinuxCNC и FlashCut, которые предназначены для превращения обычных компьютеров в контроллеры с ЧПУ.
Подробнее: лучшее программное обеспечение для управления ЧПУ
Раньше эти контроллеры основывались на разделительных платах, которые вы подключали к ПК через параллельный порт. Однако, поскольку параллельные порты почти устарели, теперь они основаны на платах управления движением, известных как контроллеры движения.
Контроллеры движения подключаются к ПК через USB или кабель Ethernet, а не через параллельный порт, что дает множество преимуществ. Во-первых, это означает более стабильную генерацию импульсов и, следовательно, более плавную работу.
Это также устраняет опасность всплесков тока, которые могут повредить ваш компьютер, поскольку компьютер изолирован от платы управления ЧПУ. Другие преимущества включают в себя возможность запускать другие программы на вашем ПК во время работы контроллера и возможность запуска программного обеспечения, такого как Mach4, на 64-разрядных компьютерах, тогда как на коммутационной плате его можно использовать только на 32-разрядных машинах.
Другой вариант — использовать то, что известно как микроконтроллер. Это автономные контроллеры с ЧПУ, в которых все умещается на небольшой печатной плате и не требует внешнего компьютера. Они известны как устройства «подключи и работай».
Существуют также модифицированные контроллеры ЧПУ, которые используются для преобразования станков с ручным управлением в станки с ЧПУ и для замены существующих систем ЧПУ на более новые, более мощные.
Тип контроллера, который вы выбираете, зависит от различных факторов, в том числе от вашего предпочтительного программного обеспечения, количества осей, которые вам нужно запустить, и типа станка с ЧПУ, с которым вы его соединяете. Цена также может сильно варьироваться в зависимости от качества контроллеров и предлагаемых ими уровней производительности.
Теперь давайте посмотрим на некоторые лучшие контроллеры ЧПУ, которые вы можете легко купить сегодня. Мы рассмотрим как контроллеры движения, так и автономные микроконтроллеры, основанные на множестве различных программ, начиная с самого доступного.
Быстрая работа над проектами со скоростью вращения шпинделя до 20 000 об/мин.
Плавная работа и простота использования.
Минусы
Дешевый дизайн и склонность к неисправностям.
GRBL — это бесплатная, серьезная программа управления ЧПУ с открытым исходным кодом, созданная для плат Arduino, которая уже много лет пользуется популярностью в сообществе любителей. В то время как некоторые программы совместимы со всеми типами станков с ЧПУ, это программное обеспечение контроллера ЧПУ предназначено для управления маршрутизаторами и фрезерными станками.
Плата управления CNCTOPBAOS GRBL — это дешевая, но достойная плата, которая является отличным вариантом для бюджетной работы любителя, будь то создание предметов интерьера, деревообработка, металлообработка или любой другой проект, над которым вы можете работать с маршрутизаторами и мельницами. Этот контроллер движения с ЧПУ поддерживает функциональность 3 осей и использует чип Arduino Nano.
Он использует встроенный привод шагового двигателя с защитой от короткого замыкания и алюминиевый сплав для отвода тепла, чтобы помочь достичь оптимальной производительности и защитить плату от повреждений при длительном использовании.
Эта плата контроллера ЧПУ Arduino может поддерживать скорость вращения шпинделя до 20 000 об/мин, поэтому вы можете быстро работать над проектами. Он популярен среди пользователей с рейтингом 4,4 звезды на Amazon, и люди отмечают его плавную работу и простоту использования.
CNCTOPBAOS 4V — 3-осевой GRBL 1.1f USB-порт Плата управления гравировальным станком с ЧПУ
$35,00
Amazon здесь
Мы получаем комиссию, если вы совершаете покупку, без каких-либо дополнительных затрат для вас.
10.04.2023 12:00 GMT
Pros
имеет богатые возможности.
Поддерживает множество функций, включая автоматическое измерение инструмента, аварийный вход и концевой выключатель.
Может управлять как 3-осевыми, так и 4-осевыми станками с ЧПУ.
Минусы
Серьезных недостатков нет.
Mach4 — одна из самых популярных программ управления ЧПУ среди любителей. На самом деле это старое программное обеспечение контроллера ЧПУ ArtSoft, за которым с тех пор последовал Mach5, но оно остается предпочтительным выбором для многих энтузиастов ЧПУ.
Он обладает широким спектром функций, включая полностью настраиваемый интерфейс, визуальное отображение G-кода и «мини-программы», называемые мастерами, которые могут быть написаны кем угодно для оптимизации выполнения рутинных операций без необходимости предварительно написанного G-кода.
Если вы ищете недорогой контроллер движения для использования с этой программой, плата контроллера ЧПУ Fafeicy Mach4 — отличный вариант. Одна из лучших особенностей этого контроллера — разнообразие поддерживаемых им функций, включая автоматическое измерение инструмента, аварийный вход и концевой выключатель.
Эта плата управления движением поддерживает 4-осевое соединение, что означает, что вы можете использовать ее для управления как 3-осевыми, так и 4-осевыми станками с ЧПУ, поэтому она подходит практически для любого хобби-проекта. Программное обеспечение и контроллер также совместимы практически со всеми типами станков с ЧПУ. Максимальная частота импульсов шага составляет 100 кГц, что оптимально для гравировки.
Всегда полезно узнать, что другие пользователи говорят о продукте, особенно о чем-то столь сложном, как контроллер ЧПУ, и люди высоко оценили этот Fafeicy с рейтингом 4,8 звезды на Amazon.
USB-интерфейсная плата Fafeicy MACh4, карта контроллера движения
$30,13
Amazon здесь
Мы получаем комиссию, если вы совершаете покупку, без каких-либо дополнительных затрат для вас.
10.04.2023 02:26 по Гринвичу
«/>
Может использоваться для управления токарными станками с ЧПУ, фрезерными станками с ЧПУ, 3D-принтерами, плазменными и лазерными резаками и т. д.
Минусы
Относительно крутая кривая обучения.
Если вы являетесь поклонником LinuxCNC, Mesa 7176E — отличная плата управления движением для запуска этого программного обеспечения. Плата подключается к вашему ПК через кабель Ethernet и может управлять шаговыми двигателями и серводвигателями по 5 осям.
Это мощный и эффективный комплект контроллера ЧПУ, который позволяет вам использовать LinuxCNC без подключения коммутационной платы к параллельному порту, предоставляя больше точек ввода-вывода (в данном случае 48), а также интерфейс кодировщика шпинделя, который обеспечивает обратную связь и предупреждает вас о проблемах, среди других преимуществ.
Если вы не знакомы с LinuxCNC, это одна из самых популярных программ управления ЧПУ наряду с Mach4 и Mach5.
Однако, в отличие от этих двух, он полностью бесплатный и с открытым исходным кодом.
Его можно использовать для управления токарными станками с ЧПУ, фрезерными станками с ЧПУ, 3D-принтерами, плазменными и лазерными резаками и многим другим. Программа очень популярна благодаря своей гибкости, устойчивости, надежности, высокой производительности и активному сообществу пользователей, хотя у нее относительно крутая кривая обучения.
Pros
Поддерживает до 6 осей.
Обеспечивает исключительную производительность и достаточную мощность для точного выполнения сложных и непрерывных проектов с ЧПУ.
Имеет некоторые полезные функции, такие как светодиод для индикации состояния USB-подключений и многое другое.
Минусы
Не рекомендуется для начинающих.
Mach5 — существенное обновление Mach4; на самом деле это скорее полная переработка, чем обновление, содержащее менее 1% кода своего предшественника.
В то время как Mach4 по-прежнему является достойным вариантом для простых любительских операций (именно для этого он и был разработан), Mach5 разработан, чтобы быть гораздо более гибким и подходящим для использования с большими файлами. Он предлагает больше скорости, мощности и управления в промышленном стиле для всех типов машин, от токарных станков и фрезерных станков до плазменных резаков и 3D-принтеров.
Контроллер WixHC Mach5 — отличный способ запустить эту программу управления. Он поддерживает до 6 осей и предлагает частоту шаговых импульсов до 2000 кГц, что обеспечивает чрезвычайно стабильную работу и достаточную мощность для точного выполнения требовательных и непрерывных проектов с ЧПУ. Металлический корпус также экранирует сигналы внешних помех для повышения надежности.
Он имеет некоторые полезные функции, такие как светодиодный индикатор, который показывает состояние USB-подключения, а также поддерживает горячую замену, то есть его можно подключать и отключать, не выключая компьютер.
В то время как контроллер маршрутизатора Faifecy с ЧПУ, который мы рассмотрели выше, является идеальным вариантом для простых проектов для любителей, этот контроллер WixHC гораздо лучше подходит для серьезных любителей, профессионалов и для управления станками с ЧПУ для владельцев малого бизнеса.
Pros
Мощный и надежный.
Имеет огромное активное сообщество и поддержку по телефону от Centroid.
Отлично подходит для модернизированных станков с ЧПУ.
Минусы
Сложная настройка.
Acorn от Centroid — это очень мощный и надежный контроллер движения с ЧПУ, который предлагает элементы управления промышленного уровня по цене для любителей и может использоваться со всеми типами станков с ЧПУ. Он предлагает подключение Ethernet к компьютерным системам.
Это один из самых популярных контроллеров для модернизированных станков с ЧПУ, и Centroid предлагает полный спектр услуг по модернизации, от установки до обучения. Преимущество модернизации заключается в том, что она может сэкономить вам много денег по сравнению с покупкой нового станка с ЧПУ — более 50%, по данным Centroid.
В основе Centroid Acorn лежит зеленый процессор управления движением Beaglebone. Это одноплатный компьютер с открытым исходным кодом, похожий на Raspberry Pi, что означает, что вам не нужен мощный компьютер для выполнения сложных операций с ЧПУ.
Этот комплект контроллера ЧПУ использует собственное программное обеспечение Centroid Acorn CNC12, которое оптимизировано для модернизации, регулярно обновляется и не требует дополнительных затрат на базовую версию, которая ограничена файлами g-кода размером 50 КБ. Этой емкости достаточно для большинства любительских проектов, но если вам нужно больше, вы можете приобрести версию Pro.
Еще одним преимуществом выбора этого контроллера является уровень поддержки, который идет с ним, с активным сообществом пользователей и поддержкой по телефону, предлагаемой Centroid.
Премиум 4 Axis Pick
Centroid 4 оси Acorn DIY ЧПУ контроллер движения (REV 4) с программным обеспечением ЧПУ
$329.00
Amazon здесь
Мы получаем комиссию, если вы совершаете покупку, без каких-либо дополнительных затрат для вас .
10.04.2023 0:15 по Гринвичу
Имеет 4-осевую функциональность и работает со всеми типами проектов ЧПУ.
Быстро и легко начать работу.
Минусы
В корпусе нет охлаждающих вентиляторов.
Контроллер ЧПУ Buildbotics — отличный выбор, если вы ищете автономный блок управления ЧПУ, который позволит вам управлять своим станком без внешнего компьютера, Mach4 или LinuxCNC.
Этот контроллер основан на Raspberry Pi 3, крошечном и компактном, но мощном микрокомпьютере, построенном на одной плате.
Pi 3 подключен к ATxmega19.микроконтроллер 2а3у. Pi 3 отправляет сигналы g-кода на микроконтроллер, который затем управляет движением компонентов вашего станка с ЧПУ.
Еще одним преимуществом этого контроллера является то, что, в отличие от многих других, в него включены драйверы шаговых двигателей. Это не только избавляет вас от необходимости покупать их отдельно, но также позволяет гораздо быстрее и проще начать работу с другими контроллерами, особенно для новичков.
Вы можете получить доступ к веб-интерфейсу этого контроллера на любом устройстве через Wi-Fi или Ethernet, и вы даже можете подключить его к монитору, мыши и клавиатуре.
Контроллер ЧПУ Buildbotics «все в одном» предлагает 4 оси и подходит для всех проектов ЧПУ. Он имеет порт PWM для подключения маломощных шпинделей, используемых на таких машинах, как граверы, а также порт RS485 для подключения более мощных шпинделей с воздушным и водяным охлаждением для таких работ, как резка и фрезерование.
Также важно отметить, что этот контроллер ЧПУ имеет полностью открытый исходный код, что означает исправление ошибок и регулярное обновление программы, поэтому он может обеспечивать оптимальную производительность значительно дольше, чем другие контроллеры.
Плюсы
Высококачественный контроллер ЧПУ.
Идеально подходит для серьезных любителей и профессионалов.
Предлагает разные контроллеры для разных машин.
Минусы
Дорого.
MassoG3 — один из самых дорогих контроллеров на рынке, но на то есть веские причины. Он предлагает исключительно высококачественное управление с ЧПУ и идеально подходит как для серьезных любителей, так и для профессионалов, таких как изготовление мебели с помощью фрезерных станков и фрезерных станков или изготовление металлоконструкций с помощью плазменных резаков.
Что отличает MassG3 от многих более дешевых комплектов контроллеров ЧПУ, так это то, что он предлагает разные контроллеры для разных станков — один для фрезерных и фрезерных станков, один для токарных станков и один для плазменных резаков.
0–G104.7
