Преобразователь ЕКОН134 предназначен для подключения устройств c последовательным интерфейсом (RS-232, RS-485) к сети Ethernet. Он может применяться в системах диспетчеризации, автоматизированных системах учета энерго- и теплоэнергоресурсов как коммерческих, так и технологических.
В режиме «ЗАПРОС-ОТВЕТ» осуществляется прием запроса по сети Ethernet, передача его на указанный порт запрашиваемого устройства, получение и передача ответа в сеть Ethernet устройству, отправившему запрос.
Режим «БЕЗ ЗАПРОСА» обеспечивает прием данных от устройства на последовательный порт, передачу этих данных в сеть Ethernet указанному устройству, прием данных по сети Ethernet и передачу их на указанный последовательный порт.
Для качественной и высокоскоростной передачи больших объемов информации в компьютерной сети очень помогает технология передачи пакетных данных Ethernet.
, используется она и при организации систем контроля автоматизированного учета и энергоресурсов (АСКУЭ). Для получения и преобразования сигналов, которые поступают со счетчиков, ведущих учет потребления энергоресурсов — тепла, воды, газа, электричества, — в данные, передаваемые по технологии Ethernet, разработан преобразователь интерфейса Ethernet. Устройство в доли секунд позволяет перевести импульсы счетчиков в данные, доступные для передачи по высокоскоростным сетям и обработки на персональных компьютерах.
Для создания удаленных каналов связи, обеспечивающих получение данных с первичных преобразователей-счетчиков энергоресурсов с помощью каналов Ethernet используется преобразователь интерфейсов Ethernet RS232-RS485
Кроме систем автоматизированного учета ресурсов, преобразователь интерфейса Ethernet также подходит для управления различными устройствами и оборудованием в промышленном производстве. Устройство имеет один интерфейс Ethernet RS232 и еще один RS485.
Среди основных технических данных преобразователей интерфейсов RS можно выделить:
Настроить преобразователь интерфейсов RS-232/RS-485 «Пульсар» можно при помощи персонального компьютера и специализированного программного обеспечения, доступного на сайте производителя ООО «ПУЛЬСАР-МСК».
Гарантийный срок равен сроку службы устройства. При надлежащем использовании и соблюдении условий эксплуатации он составляет десять лет, подтверждая высокое качество и надежность реализуемой нами техники.
Использование позволяет перевести автоматизированные системы контроля и учета энергоресурсов на новый, более качественный уровень, получать информацию о потребленных ресурсах в удобном виде в любое время, без непосредственного доступа к приборам учета.
Приобрести надежный и высококачественный преобразователь интерфейса «Пульсар» по выгодной цене вы можете на сайте производителя, ООО «ПУЛЬСАР-МСК». Специалисты нашей компании предоставят все необходимые данные по использованию преобразователей интерфейсов Ethernet серии RS «Пульсар», расскажут больше об их технических характеристиках, особенностях эксплуатации.
Получить подробную информацию о продукции «Пульсар» вы можете, позвонив нам по телефону либо оформив заявку непосредственно на сайте.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | ||
|---|---|---|---|
| v2.XX | v3.XX | ||
| Параметры работы по локальной сети | скорость передачи | 10 Мбит/с | 10/100 Мбит/с |
| используемые протоколы | UDP, ICMP (ping), ARP | UDP, ICMP, ARP, DNS, DHCP-клиент | |
| поддерживаемые способы адресации IP-пакетов | прием/передача единичных пакетов прием широковещательных пакетов | ||
| максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного «C2000-Ethernet» | 8 | 15 | |
| Параметры работы интерфейсов RS-485/RS-232 | скорость передачи данных | для работы с приборами «Орион» – 9600 бит/с для работы с пультом «С2000М» – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с | для работы с приборами «Орион» – 9600 бит/сдля работы с пультом «С2000М» – 9600, 19200, 38400, 57600, 115200 бит/сдля сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| режим | полудуплекс | ||
| параметры работы в RS | 8 бит данных и 1 стоповый 8 бит данных и 2 стоповых | 8 бит данных, 1 стоповый8 бит данных, 1 стоповый, чёт8 бит данных, 1 стоповый, нечет8 бит данных, 2 стоповый8 бит данных, 2 стоповый, чёт8 бит данных, 2 стоповый, нечет9 бит данных, 1 стоповый9 бит данных, 2 стоповый | |
| максимальная длина пакета | 264 байта | 511 байт | |
| длина линии связи RS-485 | не более 1500 м | ||
| длина линии связи RS-232 | не более 20 м | ||
| Напряжение питания | 12 ÷ 24 В постоянного тока | ||
| Потребляемый ток | не более 90 мА — при напряжении питания 12 В не более 50 мА — при напряжении питания 24 В | ||
| Готовность к работе после включения питания | не более 3 с | не более 10 с | |
| Рабочий диапазон температур | от минус 30 до +50 °C | ||
| Степень защиты корпуса | IР20 | IР30 | |
| Габаритные размеры | 102×107×39 мм | ||
| Вес прибора | не более 0,2 кг | ||
| Программирование прибора | программой UPROG по Ethernet или RS-232 | программой UPROG по Ethernet или RS-485 | |
| Подключение к ПК | через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса | ||
| Подключение к прибору | RS-485/232 — клеммная колодка под винт, провод от 0,3 до 2 мм² сечением Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat.  5) | ||
Часто возникает ситуация, когда не хватает длинны кабеля для подключения конечных устройств с интерфейсами RS-232, RS-422 и RS-485 к компьютеру или контроллеру. Как же решить подобную задачу? Можно воспользоваться несколькими вариантами удлинения интерфейсов RS-232, RS-422 и RS-485!
Для начала вспомним максимальное расстояние, на которое могут передаваться данные.
Самое простое для удлинения интерфейса RS-232 можно использовать преобразователь интерфейсов RS-232 в RS-485 или конвертер интерфейсов, что увеличивает расстояние с 15 метров до 1200 метров. Это I-7520 и TCC-100.
Т.к. RS-422 и RS-485 очень похожи, а также RS-485 проще, в тексте будет отдаваться предпочтение RS-485.
Если не хватает несколько сотен метров, то как удлинить RS-485? Например, использовать повторитель последовательного интерфейса или разветвитель (хаб).
Самые простые повторители — это I-7510 и TCC-120, разветвитель I-7513.
А если нам нужно удлинить сеть RS-485 на 2 и больше километров?
Для этого воспользуемся медиа конвертером последовательного интерфейса в оптику.
Модели I-2541, TCF-140 и ICF-1150.
А что если оптику не хочется тянуть, а есть локальная сеть Ethernet или Internet?
Можно использовать серверы последовательных интерфейсов или конвертеры интерфейсов из RS-232, RS-422 и RS-485 в Ethernet.

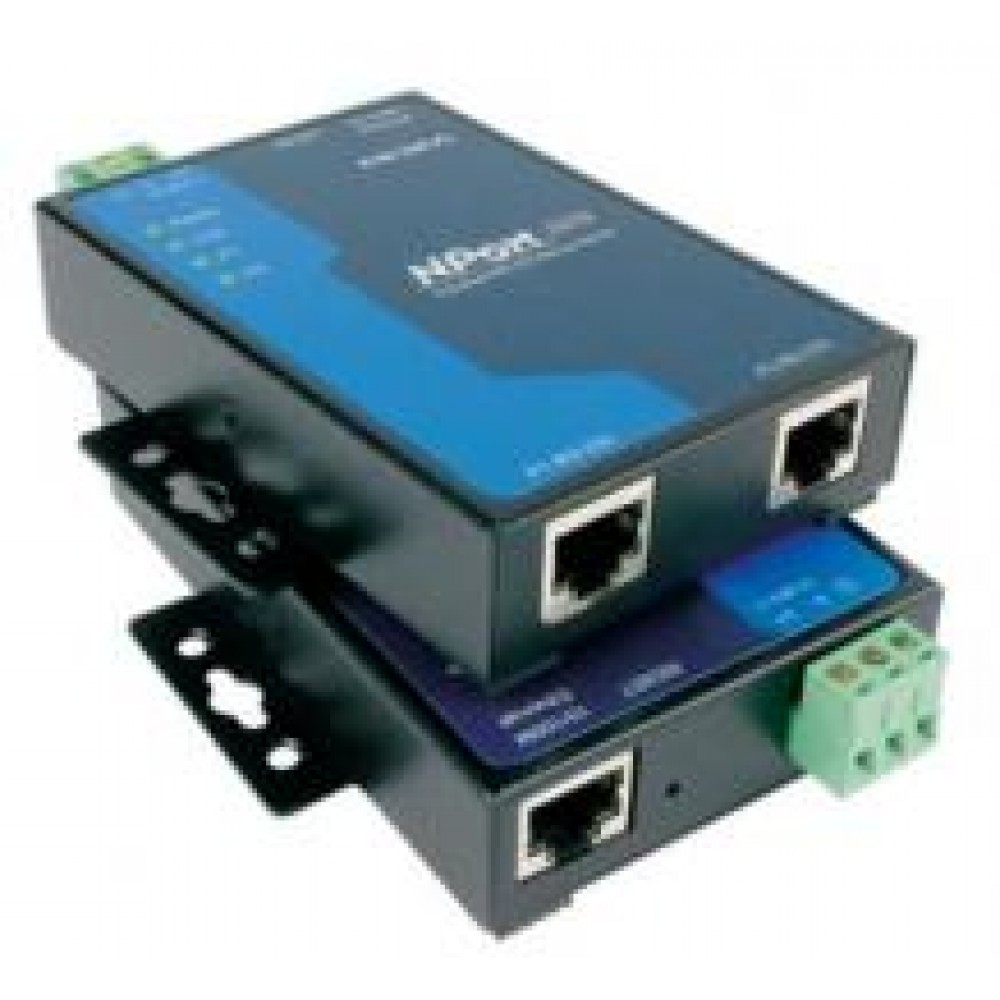

Это устройства серий tDS-700 и Nport-5000.
Есть сеть Wi-Fi, как подключить RS-485 к сети Wi-Fi?
На помощь придет специальный конвертер интерфейсов с Wi-Fi NPort W2000.
Сеть тянуть очень дорого, есть ли вариант с радиоканалом?
Есть, радиомодем SST-2450.
А что делать если объекты разбросаны по большой территории и ловит сотовая связь GSM или 3G?
Можно воспользоваться сотовым модемом GTM-201 или сотовым шлюзом OnCell G3000
.За более подробной информацией обращайтесь к специалистам IPC2U по телефону: +7 (495) 232 0207 или по e-mail: [email protected]

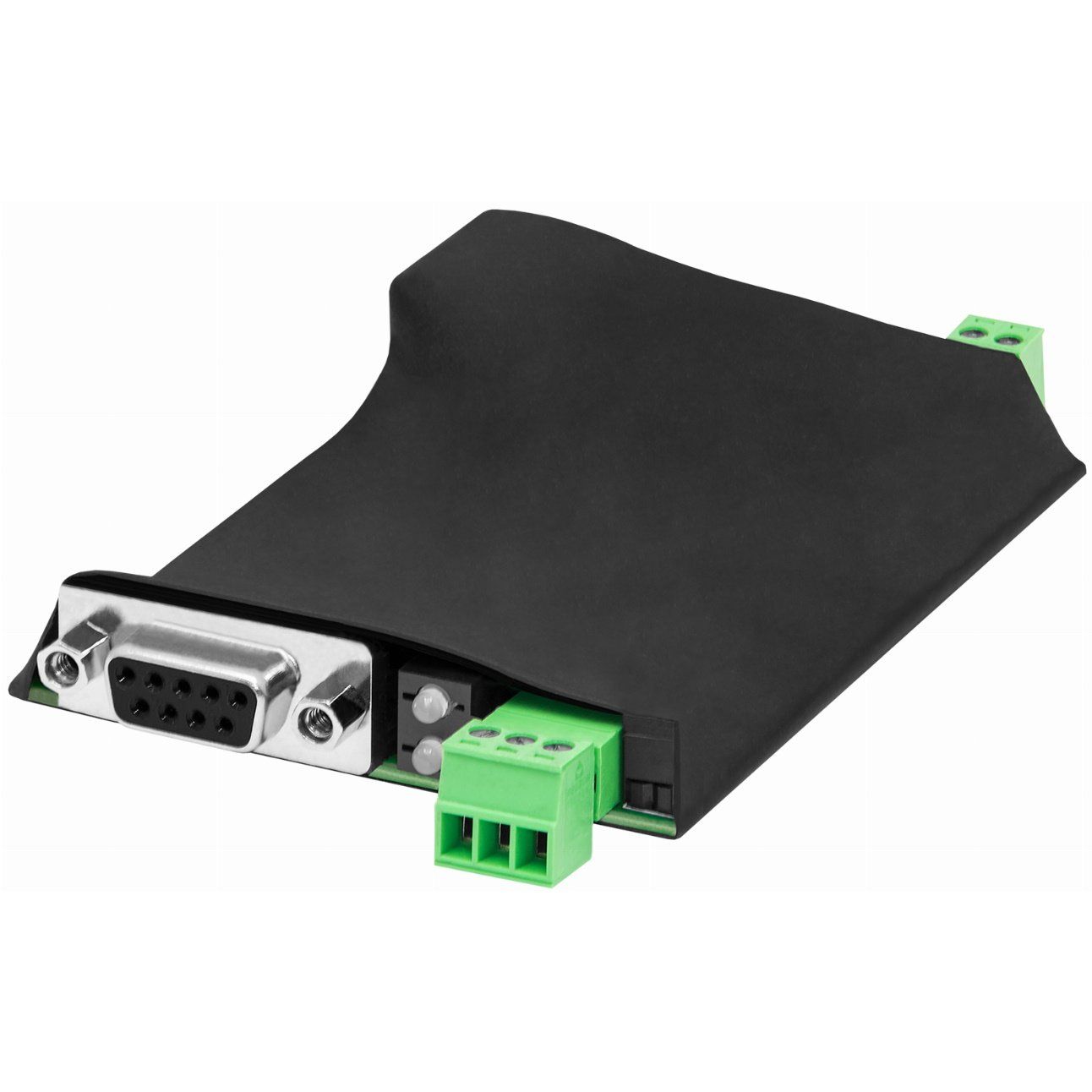

Конвертер интерфейсов RS232/RS485 в Ethernet.
Модель:
с гальванической развязкой;
Питанием от источника питния 9-36 В;
В термоусадке
Характеристика последовательных интерфейсов
| Количество портов | 2 |
| Тип портов | 1 x full RS232, 1 x RS485 |
| Разъемы | DB9 «мама», клеммы |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR. DSR. DCD. GNDRS-485 (2-проводный): A, B, GND |
Параметры последовательной линии связи
| Режим работы | TCP server, TCP client |
| Бит данных | 7, 8 |
| Четность | None, Odd, Even |
| Стоповых бит | 1, 2 |
| Скорость передачи данных | 1200 — 115200 бит/c |
Интерфейс Ethernet
| Количество портов | 1 |
| Тип портов Ethernet | Ethernet 10/100 |
| Разъемы | RJ45 |
| Сетевые протоколы | HTTP, ICMP, IPv4, SNMP, TCP, UDP, DNS, DHCP |
Управление устройством
| Способы настройки | WEB-интерфейс |
| Кнопка Reset | Есть |
Электропитание
| Рабочее напряжение | 9-36 В |
Конструктивные свойства
| Размеры | 22×67х115 мм |
| Вес | 55 г |
| Корпус | Металл |
| Монтаж | Настольный/настенный на DIN-рейку |
Устройство имеет идентичный интерфейс с ERD-4:
На устройстве по умолчанию включен DHCP-клиент.
При первом включении (или при сбросе на заводские установки) устройство выполняет поиск DHCP-сервера в течении 10 секунд. Если DHCP-сервер отсутствует, после неудачных попыток, устройство принимает заводской IP-адрес. (либо последний записанный в память). При этом в WEB-интерфейсе отобразится сообщение «Нет соединения» рядом с переключателем DHCP.
Заводские сетевые настройки:
| IP-адрес | 192.168.15.20 |
| Шлюз | 192.168.15.1 |
| Маска | 255.255.255.0 |
| Пароль (community) | public |
| TCP-порт для подключения к RS-232 | 35 |
| TCP-порт для подключения к RS-485 | 50 |
| TCP-порт для SNMP | 161 |
| TCP-порт для Trap | 162 |
Перечень поддерживаемых OID:
| Uptime | . 1.3.6.1.2.1.1.3.0 |
| sysName | .1.3.6.1.2.1.1.5.0 |
| sysLocation | .1.3.6.1.2.1.1.6.0 |
27-08-2019
| Подробно |
Конвертер интерфейсов RS232/RS485 в Ethernet. В комплектацию не входит БП. Модель:
Характеристика последовательных интерфейсов
Параметры последовательной линии связи
Интерфейс Ethernet
Управление устройством
Электропитание
Конструктивные свойства
Уважаемые покупатели. Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления. |
Для качественной и высокоскоростной передачи больших объемов информации в компьютерной сети очень помогает технология передачи пакетных данных Ethernet.
, используется она и при организации систем контроля автоматизированного учета и энергоресурсов (АСКУЭ). Для получения и преобразования сигналов, которые поступают со счетчиков, ведущих учет потребления энергоресурсов — тепла, воды, газа, электричества, — в данные, передаваемые по технологии Ethernet, разработан преобразователь интерфейса Ethernet. Устройство в доли секунд позволяет перевести импульсы счетчиков в данные, доступные для передачи по высокоскоростным сетям и обработки на персональных компьютерах.
Для создания удаленных каналов связи, обеспечивающих получение данных с первичных преобразователей-счетчиков энергоресурсов с помощью каналов Ethernet используется преобразователь интерфейсов Ethernet RS232-RS485
Кроме систем автоматизированного учета ресурсов, преобразователь интерфейса Ethernet также подходит для управления различными устройствами и оборудованием в промышленном производстве. Устройство имеет один интерфейс Ethernet RS232 и еще один RS485.
Среди основных технических данных преобразователей интерфейсов RS можно выделить:
Настроить преобразователь интерфейсов RS-232/RS-485 «Пульсар» можно при помощи персонального компьютера и специализированного программного обеспечения, доступного на сайте производителя НПП «Тепловодохран».
Гарантийный срок равен сроку службы устройства. При надлежащем использовании и соблюдении условий эксплуатации он составляет десять лет, подтверждая высокое качество и надежность реализуемой нами техники.
| Напряжение питания, В | 5…30 |
| Максимально потребляемая мощность, Вт не более | 5 |
| Поддерживаемые интерфейсы | Ethernet, RS485 |
| Степень защиты корпуса | IP20 |
| Скорость последовательного интерфейса, бит\c | 300. .115200 |
| Количество устройств, подключаемых по каждому RS485 | 256 |
| Температура окружающего воздуха, °С | от 0 до +40 |
| Габаритные размеры, мм | 90.2x71x57.79 |
| Сравнение | UART TO ETH | RS485 TO ETH | RS232 / 485 TO ETH |
|---|---|---|---|
| Процессор | Cortex-M0 | Cortex-M0 | Cortex-M4 (частота до 120 МГц) |
| Ethernet | RJ45 (самосогласование 10/100 Мбит / с) | ||
| Протокол: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Клиент HTTPD | |||
| Кэш: TX 6Kbyte, RX 4Kbyte | Кэш: TX 16 Кбайт, RX 16 Кбайт | ||
| Серийный | UART | RS485 | RS232 + RS485 (позволяют работать одновременно) |
Скорость передачи: 600 бит / с ~ 460. 8 кбит / с | Скорость передачи: 600 бит / с ~ 230,4 кбит / с | ||
| Аппаратный поток: НЕ поддерживается | Аппаратный поток: поддерживается | ||
| Бит данных: 5, 6, 7, 8 | |||
| Стоп-бит: 1, 2 | |||
| Бит четности: Нет, Четный, Нечетный, Пробел, Отметка | |||
| Кэш: RX 800byte | Кэш: TX 2 Кбайт, RX 2 Кбайт | ||
| Условие кадрирования: интервал времени 4 байта или длина 400 байтов | Условие кадрирования: интервал времени 4 байта или настраиваемая длина 0 ~ 1460 байт | ||
| Характеристики | настраиваемых пакетов пульса, настраиваемых пакетов регистрации, настраиваемой веб-страницы, протокола, подобного RFC2217, KeepAlive, автоматической перезагрузки по таймауту, короткого соединения, обновления прошивки через сеть | ||
| Modbus не поддерживается | Шлюз Modbus, Websocket (с веб-страницы на серийный номер) | ||
| Режимы работы | TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, HTTPD-клиент | ||
| Количество клиентов | в режиме TCP-сервера, настраиваемый 1 ~ 16 клиентов | в режиме TCP-сервера, поддерживает 2-канальный сокет, 8 клиентов на канал | |
| Конфигурация | Встроенная веб-страница, программное обеспечение для настройки главного компьютера, последовательные команды | ||
| Защита интерфейса | Мощность: обратная защита, защита от электростатического разряда, защита от перенапряжения | ||
Ethernet: 1. Электромагнитная изоляция 5кВ | |||
| RS485: защита от электростатического разряда 2 кВ, регистры повышения / понижения 2,2 кОм | |||
| молниезащита, защита от перегрузки по току | |||
| Блок питания | 3,3 В / 5 В | 5 ~ 7 В | 5 ~ 36 В |
| Рабочий ток | [адрес электронной почты] | [адрес электронной почты] | [адрес электронной почты] |
| Температура | Рабочая температура: -25 ～ 75 ℃ | Рабочая температура: -40 ～ 85 ℃ | |
| Температура хранения: -40 ～ 105 ℃ | |||
| Габаритные размеры | 50.5 мм × 22,6 мм × 15 мм | 70 мм × 63,6 мм × 25 мм | 82,8 мм × 85,7 мм × 25 мм |
Гарантия качества — преобразователи SerialComm
недорогая, высококачественная продукция, рассчитанная на всю жизнь. Они производятся на предприятии, сертифицированном по стандарту ISO-9001, с использованием технологии поверхностного монтажа с использованием бессвинцовых компонентов. Все преобразователи проходят предварительные испытания перед отгрузкой и имеют полную 5-летнюю гарантию.Конвертеров нет,
Коммерческие или промышленные, которые превосходят стандарты качества SerialComm
любой ценой. | Гарантия удовлетворения — Мы предлагаем 100% 30-дневную гарантию возврата денег, которая большинство компаний не предлагают. Если для любого причина, вы не удовлетворены своей покупкой в течение 30 дней вы может вернуть его без штрафных санкций. Мы вернем вам полную стоимость заказа за вычетом затрат на доставку.Мы не возмещаем стоимость экспресс-доставки. Мы не взимаем комиссию за возврат при возврате покупки в течение 30 дней. | Гарантия производителя — SerialComm предлагает 5-летнюю
Гарантия качества изготовления. Мы
настолько уверены, что наш продукт рассчитан на срок службы в течение 5 лет
период с момента покупки, если в редких случаях
должна произойти неисправность; мы заменим ваш
продукт бесплатно. Заполните нашу форму RMA, и мы выдадим вам
Номер RMA для возврата вашего продукта.Мы не
оформить возврат средств через 30 дней после покупки. | Экспресс-доставка
Гарантия —
Мы специализируемся
при доставке экспресс-заказов вовремя. Если FEDEX
экспресс-доставка выбирается до 18:30 по восточному времени.
и товар есть в наличии; мы гарантируем, что мы
доставит заказ в FEDEX вовремя для
плановая экспресс-доставка. Если мы не сделаем
Итак, мы отправим вам посылку на следующий день
и кредит вам полную стоимость заказа.(ОГРАНИЧИВАЕТСЯ ДО 100 ДОЛЛАРОВ НА ЗАКАЗ). Пожалуйста, обратитесь к
наши Условия для получения полной информации. | Бесплатно Доставка по всему миру — мы предлагаем БЕСПЛАТНУЮ доставку для всех продуктов SerialComm. с ОТСЛЕЖИВАНИЕМ! Не только в США, мы отправляем наши продукты по всему миру БЕСПЛАТНО. Учитывая наличие предметов, они отправляются на следующий рабочий день с расчетным временем прибытия 2-5. дней для внутреннего и 5-15 дней для международного заказы с использованием курьеров USPS, FEDEX или DHL. Экспресс-доставка оплачивается дополнительно и отправляется в тот же день. упорядоченный. | Продажа и техническая поддержка -We
предлагать продажи и техническую поддержку по телефону, в чате и по электронной почте
24/7.
Наша команда продаж обеспечивает немедленных клиентов
поддержка, такая как прием заказов или помощь в
ускоренная доставка. Если тебе надо
техническая помощь, опытный инженер-электрик
может предложить помощь. | Заказы на покупку — Мы принимаем покупки заказы, а также кредитные карты и PayPal. Мы понимают, что многие компании предпочитают оформлять заказы на закупку, а не с помощью кредитных карт. В большинстве случаев мы принимаем заказы на покупку с условиями NET 30. Не так много компаний в Интернете готовы принимать заказы на покупку, но мы делаем.Заказы на покупку можно отправлять по факсу или отправлено по электронной почте. | Полностью
Сертифицировано — Сертификация передачи данных
Продукция чрезвычайно важна для
совместимость, безопасность и соответствие стандартам. Все
наша продукция полностью сертифицирована и прошла сертификацию CE,
Испытания на соответствие требованиям FCC и RoHS. |
Преобразователь интернета RS232 / RS422 / RS485 в TCP / IP RJ45
Здесь, в PI Manufacturing, мы работаем над предоставлением разнообразных продуктов для улучшения вашей сетевой системы. Среди этих продуктов мы предлагаем преобразователь RS-232 / RS-422 / RS-485 в RJ-45. С помощью этого преобразователя подключение к последовательному интерфейсу RS-232 / RS-422 / RS-485 и обратно осуществляется через Ethernet, высвобождая потенциал вашей системы на новый уровень.С преобразователями, изготовленными для работы по высочайшим стандартам, используйте этот преобразователь, и вы не будете разочарованы. Характеристики
4k бит / с ПРЕДУПРЕЖДЕНИЕ :
Рак и вред репродуктивной системе
www.
P65Warnings.ca.gov
(Закон Калифорнии требует, чтобы это предупреждение было предоставлено клиентам из Калифорнии)
Спросите эксперта
3 способа купить Покупайте в Интернете, по телефону или отправляйте заказы на покупку. Easy Returns Покупайте с уверенностью благодаря нашему бесплатному возврату. Пожизненная техническая поддержка Немногие компании предлагают это, мы вас полностью поддержим. Соответствует RoHS Продукты, создающие устойчивое будущее Безопасность Продукция, прошедшая сертификаты и стандарты безопасности Пользовательский Производственные мощности на суше и на море Фондовый Продукты готовы к отправке в тот же день с нашего завода в Уолнате, Калифорния.
Плата преобразователя Laureate LNET485 Ethernet-to-RS485 подключается к цифровому панельному измерителю, счетчику или таймеру 1/8 DIN хоста для обеспечения интерфейса 10/100 Base-T Ethernet через стандартный разъем RJ45 для этого измерителя. Он также имеет разъем RJ11 для подключения к шине RS485, которая может поддерживать до 31 счетчика Laurel, оснащенного интерфейсной платой Laurel RS485, настроенной на полудуплексный режим.На этой плате имеются двойные соединители RJ11, подключенные параллельно для последовательного подключения RS485 с использованием коммерческих 6-проводных кабелей передачи данных RJ11 (Laurel P / N CBL03), без необходимости использования концентратора.
Программное обеспечение для настройки прибора — это бесплатное приложение для Windows, которое автоматически обнаруживает все узлы Laureate Ethernet в той же локальной сети (LAN), что и ПК, а также любые устройства (или счетчики) Laureate, связанные с этим узлом. Устройства могут быть хост-счетчиком Laureate для платы Node и любыми удаленными счетчиками Laureate на шине RS485.Программное обеспечение для настройки прибора можно использовать для программирования любого прибора Laureate, например, для масштабирования показаний счетчика, масштабирования аналогового выхода и установки уставок реле. Для программирования ПК, на котором запущено программное обеспечение Instrument Setup, может быть подключен к главному измерителю LNET485 через локальную сеть или напрямую к ПК через кабель Ethernet. Его также можно подключить к каждому удаленному измерителю RS485 через кабель CBL06 от Laurel. Счетчики и счетчики также можно программировать прямо с их лицевой панели.
Программное обеспечение Node Manager — это бесплатное приложение на базе Windows, которое также автоматически обнаруживает все Ethernet-узлы Laurel в той же локальной сети (LAN), что и ПК.Он добавляет такие возможности, как присвоение имени узлу и связанным устройствам, ввод адресов электронной почты для уведомлений о тревоге и запросов данных, выбор часового пояса узла для отметки времени потоковых данных и установка параметров связи для связанных счетчиков. Это позволяет отправлять электронные письма или текстовые сообщения в ответ на запросы от главного компьютера, периодически, или когда устройства обнаруживают состояние тревоги или переходят в автономный режим. Node Manager описан в нашем Руководстве по Ethernet.
В глобальной сети (WAN) , такой как Интернет, главный компьютер, на котором запущено программное обеспечение настройки прибора или программное обеспечение Node Manager, находится за пределами локальной сети и не может обнаружить узлы в локальной сети.
После этого необходимо вручную ввести общедоступный IP-адрес маршрутизатора локальной сети. Программное обеспечение веб-сервера, встроенное в каждый узел, также можно использовать для обнаружения и настройки узлов Laurel через Интернет.
Возможность встроенного DHCP-сервера позволяет узлам Laurel объединяться в сеть и напрямую подключаться к главному компьютеру, когда нет маршрутизатора или выделенного DHCP-сервера, как показано выше. Когда узел не может найти DHCP-сервер, который отвечает на его запрос о частном IP-адресе, он назначает его.Когда несколько узлов не могут получить частный IP-адрес, они обоюдно соглашаются сделать один из узлов временным DHCP-сервером, который назначает частный IP-адрес каждому устройству в сети.
Протокол Modbus TCP полностью поддерживается . Команду Modbus можно использовать не только для удаленного считывания показаний счетчиков, но и для изменения параметров настройки, таких как точки переключения.
Преобразование Modbus RTU в Modbus TCP является прозрачным, поэтому приложение Ethernet может использовать протокол Modbus RTU.
Плата Laurel LNET Ethernet может использоваться в качестве альтернативы серверной плате для объединения в сеть нескольких счетчиков. Затем каждый счетчик необходимо подключить к сети через маршрутизатор, коммутатор или концентратор Ethernet и собственный кабель Ethernet.
Ambetronics — ведущий производитель преобразователей RS-485 в Ethernet.Устройства ERS-485 идеально подходят для приложений и устройств, которым требуется эффективный способ связи с устройствами с последовательным интерфейсом RS-485 по сети Ethernet. ERS-485 — это экономичный преобразователь Modbus-to-Ethernet, который можно быстро и легко добавить к любому устройству. устройство с последовательным портом RS-485, что делает это устройство доступным для Интернета.
Это однопортовый последовательный сервер, который преобразует последовательный порт в порт Ethernet, тем самым снимая ограничения на длину кабеля и позволяя «последовательное туннелирование» устройства через Ethernet или TCP / IP.
Преобразование данных из RS-485 в Ethernet:
Данные RS-485, отправляемые и получаемые через последовательные порты преобразователя ERS-485, инкапсулируются в пакеты Ethernet таким образом, который наилучшим образом соответствует типу передаваемых данных.
Конвертер ERS-485 (обычно называемый терминальными серверами или серверами устройств) подключает оборудование на основе RS-485 через сеть Ethernet, позволяя вам выполнять следующие действия, например:
Замена кабеля с помощью RS-485 на Ethernet
Иметь виртуальные COM-порты для подключения ПК / серверов к удаленным устройствам RS-485 через Ethernet
Обменивайтесь данными с несколькими устройствами RS-485 одновременно по сети
Используйте преобразователь ERS-485 для подключения последовательных ПЛК к Ethernet
Подключение последовательного оборудования через Ethernet с преобразователем ERS-485
Modbus RTU к Modbus через TCP / IP или Modbus TCP / IP
Светодиодная индикация
Низкая стоимость
10/100 Мбит / с Ethernet
Режимы TCP / UDP / Telnet
DHCP / режимы статического IP-адреса
Конфигурация через веб-интерфейс
Низкое энергопотребление
Протоколы : Поддержка TCP, UDP, DHCP, HT TP Сервер-клиент, TELNET, Modbus TCP
Скорость : 10/100 Мбит / с
Рабочий: Полудуплекс
Конфигурация: Встроенный веб-сервер HT TP
Рабочий режим: Поддержка сервера и клиента
Трансмиссия: 100 метров
Разъем: RJ45
Последовательный интерфейс:
Источник питания:
5 ВтОкружающая среда:
Внешний вид:
1.Виртуальные COM-порты
COM-порты давно стали удобным способом обмена информацией между ПК и встроенными системами. Традиционный COM-порт на ПК — это последовательный порт RS-232 на материнской плате или карте расширения. Современные ПК часто пропускают RS-232 в пользу USB. Но с правильной прошивкой USB-устройство может отображаться как виртуальный COM-порт, к которому приложения могут получить доступ с помощью API-интерфейсов COM-порта или библиотек.
Виртуальный COM-порт USB — это программный интерфейс, который позволяет приложениям получать доступ к устройству USB, как если бы оно было встроенным последовательным портом.Многие устройства с виртуальным COM-портом USB функционируют как мосты, которые преобразуют USB в RS-232 или другие асинхронные последовательные интерфейсы.
Но виртуальный COM-порт совсем не обязательно должен иметь последовательный интерфейс. Некоторые устройства с виртуальным COM-портом преобразуют USB-интерфейс в параллельный интерфейс. Или устройство может просто считывать и сохранять данные датчиков из аналогового порта на кристалле и отправлять данные на ПК через USB.
2. Последовательное туннелирование
Последовательное туннелирование позволяет установить соединение через Ethernet с последовательным портом на другом сервере последовательных устройств.Последовательные данные упаковываются в пакеты Ethernet TCP / IP в обоих направлениях.
Это пакетирование позволяет пользователю подключать сервер последовательных устройств к существующему последовательному устройству и передавать данные через Ethernet на другое устройство без каких-либо изменений в критически важных сетевых приложениях.
Давайте посмотрим на пример. Один сервер последовательных устройств может быть подключен к последовательному порту компьютера, на котором запущено важное приложение в центральном офисе или центре обработки данных. Второй сервер последовательных устройств будет подключен к последовательному порту устройства сбора данных, расположенного в другом конце города.Когда каждый сервер последовательных устройств имеет подключение к локальной сети и подается питание, связь между двумя выделенными серверами устройств автоматически запускает сеанс.
Проще говоря, когда два сервера последовательных устройств используются в режиме последовательного туннелирования, они автоматически передают последовательные данные по локальной сети, как если бы они были прозрачными.
Приложение на центральном компьютере только открывает COM-порт и отправляет данные.
Тот факт, что функция последовательного туннелирования делает локальную сеть прозрачной, делает возможными дополнительные приложения.Устройство чтения карт может отправлять данные на дисплей, или камера позиционирования может отправлять информацию контроллеру на производственной линии.
Ref изображений:
3. Изоляция
Электронная изоляция — это средство предотвращения передачи постоянного тока (dc) и нежелательного переменного тока (ac) между двумя частями системы, при этом обеспечивая передачу сигнала и мощности между этими двумя частями. Такая изоляция требуется в ряде случаев, например:
Защита промышленных операторов от высокого напряжения.
Защита дорогих процессоров и связанных с ними цепей от высокого напряжения.
Предотвращение образования контуров заземления в сетях связи.
Повышение помехозащищенности.
Обмен данными с устройствами на стороне высокого давления в системах моторного привода или преобразователя мощности.
Промышленное оборудование, которое требует изоляции, включает программируемые логические контроллеры (ПЛК), моторные приводы, медицинское оборудование, солнечные инверторы, электрические транспортные средства (EV) и некоторые специальные источники питания.
4. Разница между последовательной связью RS-232 и RS-485
Сегодня на рынке представлено множество видов последовательных интерфейсов. Два самых старых последовательных интерфейса — это RS-232 и RS-485. И RS-232, и RS-485 широко используются во многих приложениях.
RS-232 лучше всего подходит для коротких расстояний и низкой скорости. Это простой и недорогой, и для построения интерфейса доступно множество компонентов, таких как линейные драйверы и приемники, UART и разъемы.RS-232 позволяет использовать только один передатчик и один приемник на каждой линии.
RS-232 также использует метод полнодуплексной передачи
RS-485 предназначен для более высоких скоростей в более длинных диапазонах или если требуется возможность дуплексной сети. Опять же, для создания интерфейса доступно множество стандартных частей. RS-485 был создан для решения проблемы многоточечного ограничения RS-422, позволяя до 32 устройств обмениваться данными через одну линию данных. Любое из подчиненных устройств на шине RS-485 может связываться с любыми другими 32 подчиненными устройствами, минуя главное устройство.
Характеристики RS232 и RS485 | ||
Параметры | RS232 | RS485 |
Кабели | несимметричный | Дифференциал |
Количество устройств | 1 передатчик 1 приемник | 32 передатчика 32 приемника |
Режим работы | Односторонний или полнодуплексный | Односторонний или полнодуплексный |
Максимальная длина кабеля | 50 футов | 4000 футов |
Максимальная скорость передачи данных | 20 кбит / с | 10 Мбит / с |
Сигнализация | несимметричный | Сбалансированный |
Типовые логические уровни | ± 5 ~ ± 15 В | ± 1. |
Минимальная независимость входа приемника | 5 ~ 7 кОм | 12 кОм |

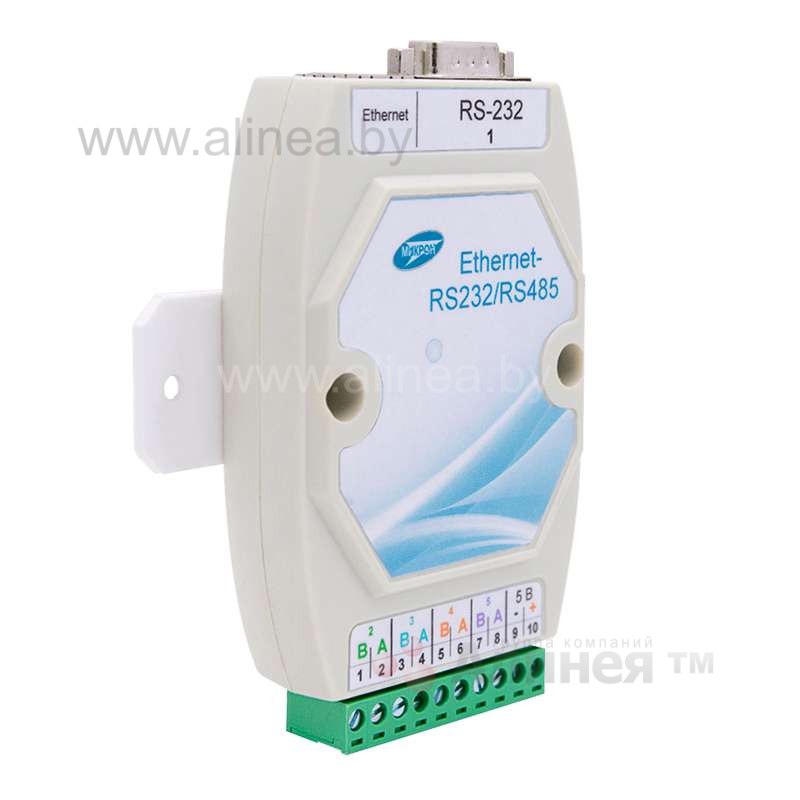

Этот шлюз представляет собой промышленный преобразователь RS232 / RS485 в Ethernet, который обеспечивает двунаправленную прозрачную передачу данных между устройствами RS232 / RS485 и портом Ethernet RJ45.Шлюз — отличное решение для промышленных систем управления, которым необходимо расширение до приложений IIoT (Industrial Internet of Things). Конфигурация выполняется с помощью веб-страницы.
4Kbps), поддерживает пять вариантов проверки четности: None, Odd, Even, Mark, Space
Д.)) может измениться
4 Кбит / с Воспользуйтесь новейшими возможностями Ethernet для разработки и обслуживания сетей для всего: от домов и офисов до центров обработки данных и серверных машинных залов.
Это полностью обновленное и исчерпывающее руководство включает в себя широкий спектр технологий Ethernet, от основных операций до управления сетью, на основе многолетнего полевого опыта авторов.
Эта книга дает ответы. Если вы хотите создать масштабируемую сеть с Ethernet для обеспечения более высокой пропускной способности и требований рынка, эта книга действительно является исчерпывающим руководством.
Дополнительная информация …
Отличные новости !!! Вы находитесь в нужном месте для конвертера Ethernet RS485.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны.
Но вам, возможно, придется действовать быстро, так как этот лучший преобразователь Ethernet RS485 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели конвертер Ethernet RS485 на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.
Если вы все еще не уверены в конвертере Ethernet RS485 и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
И, если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше.
Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ethernet converter rs485 по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
.
Наши технические
служба поддержки может быть бесценным сервисом, который мы
предоставить бесплатно.
Эти сертификаты предоставляют
уверенность в том, что наша продукция высочайшего качества
а также экологически безопасен и совместим с другими устройствами.
5 ̴ ± 6 В
