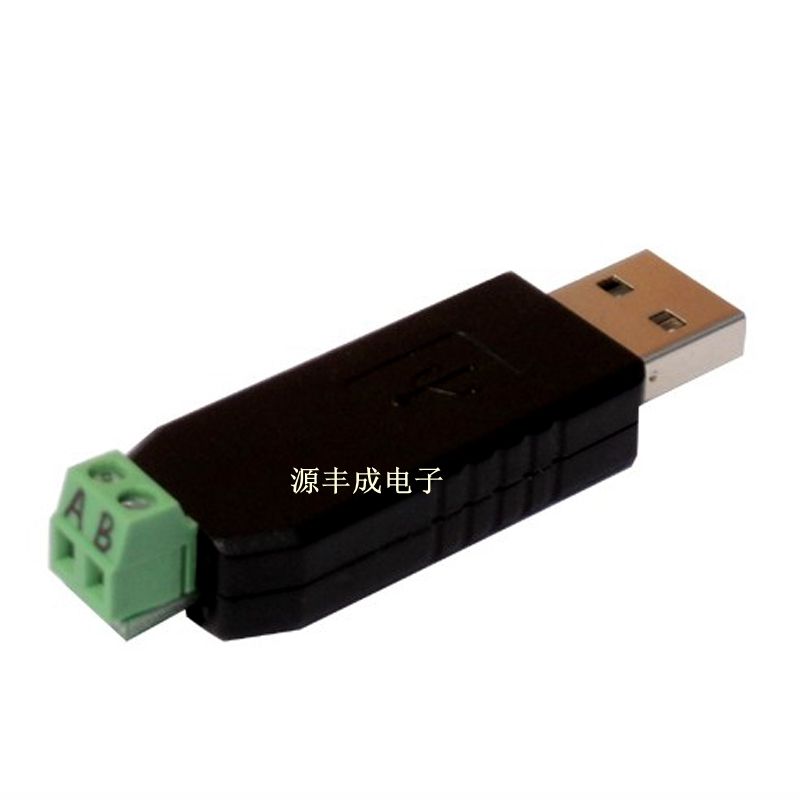

Конвертер rs485 usb: Преобразователь интерфейсов USB-RS485

Содержание

Конвертер ОВЕН АС4 USB/RS-485 автоматический преобразователь интерфейсов usb rs 485

Предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Основные функции конвертера ОВЕН АС4:

  • Взаимное преобразование сигналов интерфейсов RS-485 и USB;
  • Автоматическое определение направления передачи данных;
  • Гальваническая изоляция входов;
  • Создание виртуального COM-порта при подключении прибора к ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным COM-портом;
  • Питание от шины USB;
  • Встроенные согласующие резисторы.

Основные технические характеристики

Питание

Постоянное напряжение (на шине USB)



Потребляемая мощность

не более 0,5 ВА

Допустимое напряжение гальванической изоляции входов

не менее 1500 В


Интерфейс USB

Стандарт интерфейса

USB 2. 0

Длина линии связи с внешним устройством

не более 3 м

Скорость обмена данными

до 115200 бит/с


Интерфейс RS-485

Длина линии связи с внешним устройством

не более 1200 м

Количество приборов в сети:

не более 32

– без использования усилителя сигнала



– с использованием усилителя сигнала

не более 256

Используемые линии передачи данных

А (D+), В (D–)


Корпус

Габаритные размеры

36х93х57 мм

Степень защиты

IP20

Крепление

на DIN-рейку


Условия эксплуатации

Температура окружающего воздуха

–20. ..+75 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже)

не более 80 %



Конвертер интерфейсов USB/RS485/V lite (питание внешних устройств)

Купить Конвертер интерфейсов USB/RS485/V lite (питание внешних устройств) от производителя с доставкой по России

Конвертер интерфейсов USB/RS485/V Lite (Питание внешних устройств) используется для реализации процесса транспортировки данных, поступающих с ПЭВМ, на оборудование, присоединяющееся по интерфейсу RS-485. Информация, возникающая в процессе установки драйверов на ПЭВМ, добавляется в операционную систему как COM-порт. Данный преобразователь интерфейсов имеет выход питания на 12 В, который рассчитан на токовые нагрузки, не более, чем 50 мА. Скорость передачи информации по интерфейсу RS-485 осуществляется автоматически и не требует дополнительных настроек. Питание конвертера интерфейсов происходит посредством USB-кабеля. Конвертер интерфейсов гарантирует преобразование всех необходимых данных, заданных заранее при соблюдении ряда условий, обозначенных ниже:

  • температура воздуха не должна выходить за пределы заданного диапазона: от -20 градусов до + 40;
  • масса устройства составляет не более, чем 0,1 кг
  • передача данных осуществляется на скорости от 2400 до 15200 кбит в секунду по интерфейсу RS-485;
  • влажность воздуха при температуре + 25 градусов составляет от 30 до 80 %; атмосферное давление находится в пределах 84 – 100 кПа;
  • потребляемая мощность данного конвертера не должна превышать 0,2 Вт.

Купить КИ USB/RS485/V lite от IcbCom

Мы предлагаем приобрести конвертер интерфейсов USB/RS485/V lite (питание внешних устройств) по выгодным ценам. "АйСиБиКом" - это гарантия качества и надежности продукции. Доставка осуществляется по Москве и другим городам России. Узнавай рецензии игроков или получи бесплатные бонусы, а потом играй на мобильном телефоне. Не забудь о живых дилерах. https://www.casinozru.com/casino/explosino-casino.html Играть в честном интернет казино Explosino. Ссылка на зеркало казино Эксплосино Более полную информацию (точную стоимость, способ доставки и оплаты, условия сотрудничества) вы можете узнать у наших менеджеров по телефону 8-800-775-19-75 или запросив коммерческое предложение через сайт. ​

Электропитание устройства от USB(5 Вольт)
температура окружающего воздуха –20°С..+40°С
влажность воздуха при +25°С (30. .80)%
атмосферное давление (84..100) кПа
Скорость передачи данных по RS-485 от 2400 до 115200 бит/с
Потребляемая мощность не более 0,2 Вт
Масса устройства не более 0,1 кг

Сопутствующие товары

Ваше сообщение успешно отправлено!

Преобразователь интерфейсов (конвертер) USB RS485


КОНТРОЛЛЕРЫ ДЛЯ КОМПЬЮТЕРОВ И НОУТБУКОВ
  M. 2 NGFF
  PCI
  Разъемы (NGFF, MINi PCI-E, COM и тд.)
  PCI Express
  Контроллеры USB
  Адаптеры IDE / SATA для CF и HDD
  Конвертеры последовательного интерфейса
  Mini PCI-E
  Power over eSata
  Контроллеры Sunix
  Expresscard
IP-ТЕЛЕФОНИЯ
АВТОАКСЕССУАРЫ И ВЕЛОАКСЕССУАРЫ
АККУМУЛЯТОРЫ, БАТАРЕЙКИ И АКСЕССУАРЫ К НИМ
АКСЕССУАРЫ ДЛЯ ЛОДОК, КАТЕРОВ И ЯХТ
АКСЕССУАРЫ ДЛЯ ТЕЛЕФОНОВ И ПЛАНШЕТОВ
АКСЕССУАРЫ И КОМПЛЕКТУЮЩИЕ ДЛЯ НОУТБУКОВ И ЭЛЕКТРОННЫХ КНИГ
АКСЕССУАРЫ К АУДИО, ВИДЕО, ФОТОТЕХНИКЕ
ГИДРОПОНИКА
ЗАРЯДНЫЕ УСТРОЙСТВА, ИНВЕРТОРЫ, РАЗВЕТВИТЕЛИ, АДАПТЕРЫ И БЛОКИ ПИТАНИЯ
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ДАТЧИКИ
ИНСТРУМЕНТЫ
ИПБ, СЕТЕВЫЕ ФИЛЬТРЫ, УМНЫЕ РОЗЕТКИ
КАБЕЛИ И ПЕРЕХОДНИКИ USB, mini USB, micro USB, type-C
КАБЕЛИ И ПЕРЕХОДНИКИ, ВИДЕО КОНВЕРТЕРЫ
КОМПЛЕКТУЮЩИЕ ДЛЯ КОПАТЕЛЕЙ
КОМПЛЕКТУЮЩИЕ ДЛЯ РАДИОУПРАВЛЯЕМЫХ МОДЕЛЕЙ
КОМПЬЮТЕРЫ И КОМПЛЕКТУЮЩИЕ
ЛАМПЫ СВЕТОДИОДНЫЕ, LED ОСВЕЩЕНИЕ
МИКРОФОНЫ
МУЗЫКАЛЬНЫЕ ИНСТРУМЕНТЫ И АКСЕССУАРЫ
МУЛЬТИМЕДИА
ПЕРЕХОДНИКИ И АДАПТЕРЫ SSD и HDD
ПЕРИФЕРИЯ
РАСХОДНЫЕ МАТЕРИАЛЫ И СРЕДСТВА ДЛЯ ОЧИСТКИ ОРГТЕХНИКИ
РЕКЛАМНОЕ ОБОРУДОВАНИЕ
РЫБАЛКА
СЕТЕВОЕ ОБОРУДОВАНИЕ
ТОВАРЫ ДЛЯ ДОМА, ДАЧИ. ТУРИЗМ
УВЛЕЧЕНИЯ, ХОББИ, ИГРУШКИ
УМНЫЙ ДОМ
УСТРОЙСТВА USB и аксессуары
ФЛЕШ КАРТЫ и аксессуары к ним
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ, ТЕСТЕРЫ, ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ
РАСПРОДАЖА! УЦЕНЕННЫЕ ТОВАРЫ
ЭКОТОВАРЫ
Фанатам Star Wars
Выращиваем рассаду
Ваш досуг
Полный список товаров









www.corvette.ru
www.espada-tech.ru

Конвертер RS485-RS232/USB (модель I-7561). Преобразователи интерфейса RS485 или RS232 в USB. Применение в составе ультразвуковых расходомеров и теплосчетчиков.


Каталог


Ультразвуковой расходомер US800

Расходомер счетчик воды

Расходомер сточных вод

Счетчик мазута

Счетчик масла

Счетчик дизтоплива

Счетчик кислот

Счетчик щелочей

Специсполнения


Ультразвуковой расходомер US800-4X

Расходомер счетчик жидкостей высокопомехозащищенный многоканальный


Ультразвуковые теплосчетчики ЭНКОНТ

Теплосчетчик ЭНКОНТ


Квартирные теплосчетчики

Квартирные теплосчетчики


Ультразвуковые теплосчетчики
на базе расходомера US800

Теплосчетчик ТСК

Теплосчетчик Логика

Теплосчетчик СТД


Тепловычислители

Тепловычислители ВКТ

Тепловычислители СПТ

Тепловычислители ВТД


Комплектующие и сопутствующее оборудование

УПР

ПЭП

Конвертеры интерфейсов

Где купить?


г. Москва
+7 (495) 744-44-88
+7 (499) 962-42-42
[email protected]

подробнее


Главная  /  Каталог  /  Конвертеры интерфейсов  /  Конвертер RS485 в USB модель i-7561

Конвертер USB в RS-232/422/485 с автоматическим контролем за направлением передачи данных для RS485, гальваническая изоляция

Спецификация конвертер модель i-7561

Возможности использования конвертера модель i-7561 для теплосчетчиков ЭНКОНТ

Возможности использования конвертера модель i-7561 для расходомеров US-800

Конвертер предназначен для преобразования цифрового интерфейса RS485 или RS232 в USB порт.

Применяется с ультразвуковым теплосчетчиком Энконт и (или) ультразвуковым расходомером US800 (либо другими совместимыми устройствами).

В комплект расходомеров/теплосчетчиков не входит! Является дополнительным оборудованием!


Основные технические характеристики:
Конструкция: Конвертер USB в RS232/422/485
Выход (Интерфейс): RS-232/422/485
Выход (Портов): 1
Выход (Гальваническая изоляция): 3000 В
Разъем USB: USB A-series male
Разъем RS485/RS422/RS232 Клеммная колодка
Сигналы RS-232: TxD, RxD, GND
Сигналы RS-422: TxD+/-, RxD+/-
Сигналы RS-485: Data+/-
Макс. скорость передачи данных RS485: 115.2 Кбод
Питание от порта USB
Поддерживаемые ОС: Win XP/2000/98
Время наработки на отказ: 80000 ч
Габариты, мм: 112х72х33

Еще о преобразователях интерфейсов:

Конвертер RS485/RS232 модель i-7520

Конвертер RS485-RS232/USB модель i-7561

Репитер RS485 модель i-7510

Адаптер Ethernet модель i-7188E2

Расходомер-счетчик может поключаться к компьютеру через конвертер USB.



Преобразователь интерфейсов USB-RS485

Преобразователь интерфейсов позволяет подключать к устройству, оснащенному USB до 256 устройств по интерфейсу RS-485.
- автоматическое определение направления передачи данных по RS-485;
- питание преобразователя от USB;
- индикаторы питания и передачи данных;
- поддержка USB 1. 1 и USB 2.0;
- выходы интерфейсов RS-485 имеют защиту от статического электричества и подключения напряжения до 100 В;
- гальваническая развязка;
- преобразователь отображается в компьютере как COM-порт с любым назначенным номером.

Преобразователь поддерживает полудуплексный режим обмена по RS-485. Направление передачи определяется автоматически и не требует дополнительных сигналов.

Преобразователь для согласования интерфейсов USB и RS-485 выполняет две функции:
– согласование физических уровней сигналов интерфейсов;
– управление направлением передачи по линии RS-485 в зависимости от приема или передачи данных по USB.

Преобразователь оснащен двумя разъемами – USB, для подключения к компьютеру, и RJ-45, для подключения к устройству на линии с интерфейсом RS-485.

Согласование физических уровней сигналов производится за счет применения стандартных драйверов портов USB и RS-485. Для управления направлением передачи данных по RS-485 используется аппаратный сигнал, обеспечивающий, при отсутствии передачи данных от USB, постоянную трансляцию данных от RS-485 в USB и передачу данных от USB в RS-485 (в моменты передачи данных от USB).

Преобразователь интерфейсов USB – RS-485 применяется для подключения к компьютеру контроллеров серии «К», электронных часов и других устройств компании «Световод». Электронные устройства подключаются через разъем RJ-45 напрямую, согласно распиновке контактов на корпусе преобразователя (-В, +А, ˪ ) и собственной инструкции по подключению.

Индикация устройства:
- «Питание» (зеленый) – наличие напряжения питания на преобразователе;
- «RX» (красный) – данные принимаются по интерфейсу USB;
- «TX» (красный) – данные передаются по интерфейсу USB.

Драйвер для установки преобразователя в Windows XP или Vista и в Windows 7 можно скачать с данного сайта в разделе «Программное обеспечение». Драйвер для других операционных систем можно найти на сайте разработчика - www.ftdichip.com

Основные технические характеристики преобразователя USB – RS-485:

Преобразователь USB в RS485 / Адаптер USB в RS485

Гарантия
Гарантия качества - преобразователи SerialComm недорогая, высококачественная продукция, рассчитанная на всю жизнь. Они производятся на сертифицированном по ISO-9001 предприятии с использованием технологии поверхностного монтажа с использованием компонентов, не содержащих свинец. Все преобразователи проходят предварительные испытания перед отгрузкой и имеют полную 5-летнюю гарантию. Конвертеров нет, Коммерческие или промышленные, которые превосходят стандарты качества SerialComm любой ценой. - Мы предлагаем 100% 30-дневную гарантию возврата денег, которая большинство компаний не предлагают. Если для любого причина, вы не удовлетворены своей покупкой в течение 30 дней вы может вернуть его без штрафных санкций. Мы вернем вам полную стоимость заказа за вычетом стоимости доставки. Мы не возмещаем стоимость экспресс-доставки. Мы не взимаем комиссию за возврат при возврате покупки в течение 30 дней. Гарантия производителя - SerialComm предлагает 5-летнюю Гарантия качества изготовления. Мы настолько уверены, что наш продукт рассчитан на срок службы в течение 5 лет период с момента покупки, если в редких случаях должна произойти неисправность; мы заменим ваш продукт бесплатно. Заполните нашу форму RMA, и мы выдадим вам Номер RMA для возврата вашего продукта. Мы не оформить возврат средств через 30 дней после покупки. Экспресс-доставка Гарантия - Мы специализируемся при доставке экспресс-заказов вовремя. Если FEDEX экспресс-доставка выбирается до 18:30 по восточному времени. и товар есть в наличии; мы гарантируем, что мы доставит заказ в FEDEX вовремя для плановая экспресс-доставка. Если мы не сделаем Итак, мы отправим вам посылку на следующий день и кредит вам полную стоимость заказа.(ОГРАНИЧЕНО 100 ДОЛЛАРОВ НА ЗАКАЗ). Пожалуйста, обратитесь к наши Условия для получения полной информации.

Бесплатно Доставка по всему миру - мы предлагаем БЕСПЛАТНУЮ доставку для всех продуктов SerialComm. с ОТСЛЕЖИВАНИЕМ! Не только в США, мы отправляем наши продукты по всему миру БЕСПЛАТНО. Учитывая наличие предметов, они отправляются на следующий рабочий день с расчетным временем прибытия 2-5. дней для внутреннего и 5-15 дней для международного заказы с использованием курьеров USPS, FEDEX или DHL. Экспресс-доставка оплачивается дополнительно и отправляется в тот же день. упорядоченный.

Продажи и техническая поддержка - Мы предлагать продажи и техническую поддержку по телефону, в чате и по электронной почте 24/7. Наша команда продаж обеспечивает немедленных клиентов поддержка, такая как прием заказов или помощь в ускоренная доставка. Если тебе надо техническая помощь, опытный инженер-электрик может предложить помощь. Наши технические служба поддержки может быть бесценным сервисом, который мы предоставить бесплатно.

Заказы на покупку - Мы принимаем покупки заказы, а также кредитные карты и PayPal. Мы понимают, что многие компании предпочитают оформлять заказы на закупку, а не с помощью кредитных карт. В большинстве случаев мы принимаем заказы на покупку с условиями NET 30. Не так много компаний в Интернете готовы принимать заказы на покупку, но мы делаем.Заказы на покупку можно отправлять по факсу или отправлено по электронной почте.

Полностью Сертифицировано - Сертификация передачи данных Продукция чрезвычайно важна для совместимость, безопасность и соответствие стандартам. Все наша продукция полностью сертифицирована и прошла сертификацию CE, Испытания на соответствие требованиям FCC и RoHS. Эти сертификаты предоставляют уверенность в том, что наша продукция высочайшего качества а также экологически безопасен и совместим с другими устройствами.

Преобразователь USB в RS485 / RS422 FTDI ЧИП с клеммами

Описание


GM-482422 Преобразователь USB в RS485 / RS422 Чип FTDI с фотоэлектрической развязкой разъемов Преобразователь интерфейса может преобразовывать несимметричный USB-сигнал в разностный сигнал RS422 или RS485. Встроенный фотоэлектрический изолятор преобразователя USB в RS485 / RS422 может обеспечить напряжение изоляции до 2500 В (среднеквадратичное). Существует также устройство защиты от быстрого подавления переходного напряжения для защиты интерфейса RS422 / RS485 с использованием усовершенствованной технологии TVS (подавитель переходного напряжения) .


В нормальных условиях трубка TVS находится в состоянии высокого сопротивления. Однако, когда на оба конца трубки TVS воздействует переходная высокая энергия, импеданс на обоих концах может быть понижен TVS с очень высокой скоростью. После поглощения большого тока напряжение между двумя концами понижается и поддерживается на предварительно заданном значении; Таким образом, электрические компоненты не повреждаются при кратковременном воздействии высокого напряжения.

Содержимое упаковки:

  • Преобразователь USB в RS485 / RS422 FTDI ЧИП с клеммами
  • Последний драйвер FTDI (также доступен для загрузки)
  • GM-482422 Руководство по продукту (также доступно для загрузки)

Протектор может эффективно сдерживать свет или электростатический разряд (электростатический разряд) с защитным напряжением 600 Вт на каждой линии для грозовых перенапряжений и переходных напряжений, в то время как передача RS-422 / RS-485 поддерживается конденсаторами между полюсами.Уникальная схема ввода / вывода внутреннего автоматического трансивера с нулевой задержкой, содержащегося в преобразователе, автоматически контролирует направление потока данных без каких-либо сигналов подтверждения (таких как RTS, DTR и т. Д.).

Конвертер GM-482422 USB в RS485 / RS422 - это plug-and-play без каких-либо настроек перемычки, необходимых для переключения режима между полнодуплексным (RS422) и полудуплексным (RS485) . Конвертер USB в RS-485 - RS-422 применим ко всему существующему коммуникационному программному обеспечению и интерфейсному оборудованию.Конвертер использует чип FTDI для своих операций и имеет терминальное соединение.

RS-485, RS-422 вывод данных, разъем и линейное распределение.


Разъем и сигнал
Соединительный столб Вывод данных RS-422, полный дуплекс Полудуплекс RS-485
1 Т / Р + Отправить (A +) RS-485 (A +)
2 Т / Р- Отправить (B-) RS-485 (B-)
3 RXD + Прием (A +) Н / К
4 RXD- Прием (B-) Н / К
5 ЗЕМЛЯ Провод заземления Провод заземления

Для многоточечной связи к каждому преобразователю может быть подключено до 32 устройств RS-422 или RS-485, а высокая скорость передачи данных от 300 до 321 бит / с. Можно достичь 6 Кбит / с. Световой индикатор питания и двойные световые индикаторы трафика данных также доступны с преобразователем USB в RS485 / RS422 для обнаружения неисправностей.


Поддерживаемые стандарты:

  • USB версии 1.0, 1.1, 2.0
  • TIA / EIA RS-422, RS485

Дополнительные характеристики:

  • Сигналы RS-485: T / R +, T / R-, GND
  • Сигналы RS-422: TX +, TX-, RX +, RX-, GND
  • Режимы: асинхронный, точка-точка, точка-многоточка, 2-проводный (полудуплекс), 4-проводный (полнодуплексный)
  • Скорость передачи: от 300 до 921 600 бит / с, автоматическое определение скорости передачи сигналов
  • Нагрузочная способность: 32 устройства в топологии «точка-многоточка».
  • Расстояние передачи: RS485 / 422: 1,2 км (все скорости), USB: 5 метров
  • Защита интерфейса: 600 Вт защита от ударов молнии и перенапряжения, + - 15 кВ защита от электростатических разрядов
  • Диагностика сигналов: светодиоды для POWER, TX и RX
  • Размеры: 62x33x19 мм
  • Рабочая среда: от -40 ° C до 85 ° C, относительная влажность 5% -95%
  • Набор микросхем: FTDI FT232RL

Преобразователь USB в RS485-RS422 с чипом FTDI и кабелем USB

Описание


Этот профессиональный преобразователь USB в RS485-RS422 оптимизирован для всех операционных систем Windows, включая Windows 10. Он подходит для большинства приложений с последовательным интерфейсом, включая промышленные, коммерческие и любые обычные офисные компьютерные устройства. Он разработан с использованием высококачественного чипа процессора и схемы преобразования, что делает этот преобразователь USB в RS485-RS422 одним из самых надежных адаптеров на рынке.

Этот преобразователь USB в последовательный порт позволяет легко подключать любое устройство RS485 или RS422 непосредственно к USB-порту компьютера, не испытывая таких проблем, как зависание компьютера, проблемы ввода-вывода или любые другие проблемы с драйверами устройства.Он построен на основе высококачественного чипа RS232BL от FTDI Semiconductors, который является одним из лучших и самых надежных преобразователей USB в RS485-RS422 на рынке и включает в себя приемопередатчик SP485E RS485-RS422 от Exar Corporation.


Технические характеристики:

  • Стандартный USB 1.1 / 2.0, EIA RS-485, стандартный RS-422
  • USB-сигналы: VCC, DATA +, DATA-, GND, FG
  • RS-485 сигналы D +, D, GND
  • RS-422 сигналы R +, R-, T +, T-, GND
  • Рабочий формат: асинхронный, точка-точка, точка-многоточечная, полудуплексная
  • Управление потоком: автоматическое управление отправкой данных - драйверы не требуются
  • Скорость передачи: 300-921. 600 бит / с, скорость автоматического тестового сигнала
  • Защита от электростатического разряда: защита от перенапряжения 600 Вт, защита от статического электричества 15 кВ
  • Последовательный разъем: Тип RS-485 / RS422, со стороны DB-9, вилка или дополнительная клеммная колодка
  • Разъем USB: Тип A, штекер
  • Энергопотребление: статическое потребление менее 80 мА, среднее динамическое потребление менее 150 мА
  • Размеры: 70 мм x 35 мм x 18 мм

Дополнительные характеристики:

  • Светодиоды индикации для питания, передачи и приема
  • Конвертер USB в RS-485 Plug and Play
  • Электропитание не требуется
  • Нет IRQ, DMA или требуемых.Нет конфликтов IRQ
  • Кабель длиной 5 футов (1,6 м)
  • Скорость передачи: от 300 до 1 Мбит / с
  • Совместимость с USB 1.1 и 2.0
  • Автоматическое управление отправкой данных
  • Автоматическое определение скорости передачи данных
  • АКПП с нулевой задержкой
  • Встроенная защита от статического электричества и перенапряжения до 600 Вт
  • Клеммная колодка в комплекте с каждым преобразователем
  • поддерживает Windows 10

Поддержка ОС :

  • Окна 7, 8 и 10
  • Linux
  • Mac OS 10.
  • х

Содержимое упаковки :

  • USB в RS485-RS422 с преобразователем микросхемы FTDI в сборе
  • Кабель USB длиной 5 футов (1,6 м)
  • SP485E RS485-RS422 Приемопередатчик
  • Последний драйвер FTDI (доступен для загрузки)
  • GM-485422 Руководство по продукту (доступно для загрузки)

Преобразователь USB в RS485 / Адаптер USB в RS485

АДАПТЕР USB К RS485

WINDOWS 8 / WINDOWS 7 / VISTA / XP / 98/
WIN CE / MAC / LINUX СОВМЕСТИМОСТЬ

30-дневный возврат денег / 5-летняя замена Гарантия

Модель SerialComm: USB-485B
Скачать спецификации. USB-485B.PDF

СКАЧАТЬ ДРАЙВЕРЫ

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

$ 29. 95 - В НАЛИЧИИ

ОПИСАНИЕ

SerialComm USB-485B - высококачественный, высокопроизводительный двунаправленный преобразователь USB в RS485 с питанием от порта в 9-контактном формате.Он может конвертировать любой стандартный полнодуплексный порт USB для сигнала RS485 в любом направление через COM-порт на главном компьютере. USB для RS485 конвертер использует чипсет FTDI, что делает его совместимым с большинством компьютерные системы и операционные системы. Устройство питается от порта USB и не требует внешнее питание. Он также имеет функцию автоматического изменения направления данных. устраняет необходимость в управлении потоком. USB-485B оснащен профессиональной клеммной колодкой с дополнительным выбираемое оконечное сопротивление 120 Ом с помощью перемычки.USB-485B имеет гнездовой разъем типа A на стороне USB и штекерный разъем DB9. на стороне RS485. Клеммная колодка и программные драйверы в комплекте с конвертером.

USB-485B использует новейший чипсет FTDI и полностью совместим с Windows 8 32/64, Windows 7 32/64, Vista 32/64, Server 2003, Server 2008, Server 2008 R2, XP 32/64, 2000, 98Se, CE, Mac 8/9 / X, Linux.

ОСОБЕННОСТИ

  • Plug-and-Play (с возможностью горячего подключения)
  • Добавляет один порт RS-485 с помощью одного порта USB
  • Скорость передачи от 300 до 1 Мбит / с
  • Дополнительная клеммная колодка в комплекте
  • Встроенная, опциональная, выбираемая оконечная нагрузка 120 Ом
  • USB 1.1 и 2.0 совместимы
  • Питание от порта - внешнее питание не требуется
  • Кабель длиной 3 фута (1 м) для удобства
  • Светодиодные индикаторы передачи / приема
  • Автоповорот направления данных - контроль потока не требуется
  • Внутренние 128/385 байтовые буферы TX / RX
  • Не требуются IRQ, IO, DMA. Нет конфликтов IRQ
  • Поддерживает удаленное пробуждение и управление питанием
  • Простота установки прилагаемых драйверов
  • Встроенная защита от перенапряжения и статического заряда
  • 5 лет гарантии производителя
  • Сертификаты RoHS, CE и FCC

ПРИЛОЖЕНИЯ

РИСУНОК 1: РАСШИРЕНИЕ ДАННЫХ USB РАССТОЯНИЕ


РИСУНОК 2: MASTER / SLAVE MULTI-DROP КОНФИГУРАЦИЯ


ИНСТРУКЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Использование двух устройств USB-485B:

Убедитесь, что все подключения соответствуют схемам подключения. Выполните петлевой тест на двух устройствах: Подключите D + к D + и D- к D- на портах USB-485B RS-485. Подключите два USB-разъема к USB-портам компьютеров. Установите USB-485B FTDI драйвер на компьютере на предоставлены инструкции. Запустив гипертерминальные программы на обоих ПК, отправьте символы ASCII на Преобразователь USB-485B от одного порта ПК и убедитесь, что символы принимаются на 2-м порте ПК.Повторите тест в обратном направлении. Это проверяет, что функции передачи и приема обоих Устройства USB-485B работают исправно. Когда есть постоянные данные RX вы должны увидеть ЗЕЛЕНЫЙ свет мигать. Когда есть постоянный Передача данных вы должны увидеть КРАСНЫЙ свет мигать.

Скачать БЕСПЛАТНУЮ ПОЛНУЮ ВЕРСИЮ AccessPort Advanced Программное обеспечение для последовательного мониторинга, моделирования и анализа данных.Этот программный инструмент отлично подходит для тестирования конвертеров. Поддерживает Windows 98 / XP / VISTA / WIN 7. СКАЧАТЬ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

USB к последовательным адаптерам (RS232, RS422 и RS485)

USB-последовательные адаптеры (RS232, RS422 и RS485)

Преобразователь USB в четыре последовательных порта с разъемами DB9 (9-контактный штекер). RS-422 / RS-485

$ 139.98 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Адаптер USB RS485 для чипа RJ45 FTDI внутри

$ 15.09 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

2 порта USB для RS-232/422/485 Адаптер автоматической настройки для Windows, Linux и Mac

159 долларов. 98 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

10 футов. Длинный переходной кабель USB - последовательный порт с винтами и тремя светодиодными дисплеями

16 долларов.23 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Промышленный профессиональный USB-адаптер RS232 FTDI с выходным напряжением 5 В

$ 17. 29 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Windows 8 Последовательный адаптер USB RS-232 DB-9 Male работает со всеми Windows и Mac

$ 18.09 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Адаптер USB-RS-485 с переключателем клеммных колодок Микросхема FTDI внутри

$ 18. 09 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Пассивный преобразователь RS-232 в RS-485

$ 19.95 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

FTDI 6 футов. Длинный переходной кабель USB - последовательный порт с винтами и тремя светодиодными дисплеями

$ 21.23 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

FTDI 10 футов. Длинный переходной кабель USB - последовательный порт с винтами и тремя светодиодными дисплеями

$ 26.23 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

USB-8COMi-RM Переходник с USB на восьмеричный RS-232/422/485 Металлический корпус с DIN-рейкой

289 долларов. 78 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

4-портовый USB-адаптер для автоматической настройки RS-232/422/485 для Windows, Linux и Mac

299 долларов.98 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

PRO USB Последовательный адаптер RS-232 DB-9 для 7 / XP / Vista / Mac / Linux с сохранением COM-порта

$ 33. 33 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

FTDI Hi-Speed ​​USB - промышленный одиночный адаптер RS-422/485

$ 48.09 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Промышленный адаптер USB 2. 0 по выбору пользователя RS232 / 422/485 FTDI Chip

$ 48.99 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

8-портовый USB-адаптер для автоматической настройки RS-232/422/485 для Windows, Linux и Mac

499 долларов.98 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Изолированный промышленный адаптер USB RS-232 и защищенный от перенапряжения чип FTDI

$ 59. 78 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

15 футов. Двойной DB-9 USB-последовательный адаптер DB-9 RS-232 для XP / 2000/2003 / Vista

$ 59.95 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Промышленный адаптер с 1 портом USB на RS-232 RS-422 или RS-485 с возможностью выбора

64 доллара. 89 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Последовательный порт USB BAY-4 Последовательный адаптер RS-232 DB-9 с набором микросхем FTDI

85 долларов.12 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

Адаптер автоматической настройки USB - RS-232/422/485 для Windows, Linux и Mac

$ 89. 98 Купи сейчас! БОЛЬШЕ ИНФОРМАЦИИ

НУЖНА ПОМОЩЬ ПРИ ВЫБОРЕ АДАПТЕРА USB ПОСЛЕДОВАТЕЛЬНОГО ПОРЯДА?

ПОЗВОНИТЕ НАМ СЕГОДНЯ

1-727-209-1300

ИСПОЛЬЗУЙТЕ НАШУ ПОДДЕРЖКУ БЫСТРОГО ОТВЕТА ФОРМА

Простые решения от SerialGear.com

Магазин преобразователей USB в RS485

Серия изолированных преобразователей USB в RS485 - USB485

Семейство USB485 преобразователей USB в RS485 устанавливается как виртуальный порт, и к нему можно обращаться так же, как и к стандартному порту на ПК. Они питаются от USB, поэтому внешний источник питания не требуется.Они полностью совместимы с Modbus, и доступны как 2-проводные (полудуплексные), так и 4-проводные (полнодуплексные) модели. Они поддерживают скорость передачи данных до 1 Мбит / с и имеют 128 байт для передачи и 256 байт для приема FIFO.
И последнее, но не менее важное: все модели гальванически изолированы, как и должен быть любой качественный преобразователь!

2-проводной полудуплексный преобразователь rs485:

USB485-STIXL

USB485-STIXL: Изолированный преобразователь USB в RS485

Классическая двухпроводная полудуплексная модель, отвечающая требованиям большинства клиентов.Изолирующий барьер на 2500 Вольт и защита от электростатического разряда обеспечивают качество, необходимое для использования в промышленной автоматизации.

Во время работы он автоматически переключается между режимами передачи и приема, при этом пользователю не нужно программно управлять направлением данных, устанавливая RTS, как это видно в более простых преобразователях.

USB485-STIXL описание продукта

Купить USB485-STIXL в Интернете [65 евро за 1 штуку]



4-проводной полнодуплексный преобразователь RS485 / RS422:

USB485-STI4W

USB485-STI4W: Изолированный преобразователь USB RS485 / 422

STI4W - это наш 4-проводный полнодуплексный преобразователь RS485 / 422.
Приемник всегда включен, а передатчик - только включен во время передачи данных, что позволяет использовать это даже как раб.

* Пользователи RS422: STI4W полностью соответствует спецификациям RS422 и RS485.

USB485-STI4W описание продукта

Купить USB485-STI4W в Интернете [70 евро за 1 штуку]



Изолированный преобразователь RS485 для монтажа на панели:

USB485-ILP

USB485-ILP: Преобразователь RS485 для монтажа на панели, изолированный

Установите его, как любой другой порт в корпусе, с помощью USB подключение снаружи и кабель RS485 внутри.

Поместив изолирующий барьер в стену шкафа, вы избежите попадания USB-кабелей. в вашу промышленную установку, а также избегая промышленных связь рядом с вашим компьютером, что обеспечивает наилучшее возможное разделение систем.
Изолированный, 2-х проводный, полудуплексный

Спецификация USB485-ILP

Купить USB485-ILP в Интернете [70 евро за 1]



Преобразователь USB RS485 с кабелями:

USB485-CPT

USB485-CPT: Изолированный преобразователь RS485 с кабельным наконечником

CPT - это наш 2-проводной, полудуплексный преобразователь кабельной версии.
Очень гибкий кабель длиной 3 метра, другие длины доступны по запросу.

Соединения

Зеленый: Данные +
Коричневый: Данные -
Белый: Gnd

Спецификация USB485-CPT

Купить USB485-CPT в Интернете [75 евро за 1 штуку]



RS485 с кабелем и RJ45 - для Modbus:

USB485-MB45

USB485-MB45: Изолированный преобразователь RS485 для Modbus

Разъем RJ45 подключается в соответствии с Спецификации Modbus, версия 1. 02 Раздел 3.5.1

Контакт 4: Данные -
Контакт 5: данные +
Контакт 8: общий

Экран кабеля подключен к «общему» шине Modbus внутри преобразователя. Стандартная длина кабеля составляет 3 метра, но также доступны кабели длиной 1,5 и 5 метров.

USB485-MB45 описание продукта

Купить USB485-MB45 в Интернете [От 72 евро за 1 штуку]

Продукты ввода-вывода - с управлением через последовательный порт

Двухканальная цифровая система ввода-вывода с питанием от USB:

USB-I2O2

USB-I2O2: 2-канальная система ввода-вывода, управляемая через порт.

USB-I2O2 имеет 2 оптоизолированных входа и 2 релейных выхода и запрограммирован как последовательный порт, использующий сигналы квитирования для установки и чтения вводов-выводов.
Никаких специальных драйверов не требуется, просто запрограммируйте его, используя стандартный компонент Windows mscomm32. ocx в вашем приложении.

Входы оптопары : 3-48В, переменного и постоянного тока.
Релейные выходы : 250Vac / 3A SPST - нормально разомкнутый

USB-I2O2 описание продукта

Купить USB-I2O2 в Интернете [110 евро за 1]

Изолированный преобразователь USB в RS232 - USB232

Наши изолированные преобразователи USB в RS232 идеально подходят для подключения ПК к промышленным установкам, обеспечивая высокое качество электрического разделения между двумя системами.
Они устанавливаются как виртуальные компы, и к ним можно получить доступ так же, как и к любым другим компам на ПК. Конвертеры питаются от USB и не требуют внешнего источника питания.
Все наши преобразователи RS232 поддерживают скорость передачи данных до 1 Мбит / с и включают 128 байтов буфера передачи и 256 байтов буфера приема.

Изолированный преобразователь RS232:

USB232-STISO

USB232-STISO: Изолированный преобразователь USB в RS232

Размер не имеет значения, но. ... иногда бывает!
Самый маленький изолированный преобразователь RS232 на рынке, поэтому, если вам нужна компактность, это должно быть вашим выбором.

Compact - питание от USB - простота использования

- Высота: 14 мм
- Ширина: 23 мм
- Длина: 66 мм

USB232-STISO описание продукта

Купить USB232-STISO в Интернете [55 евро за 1]



Изолированный преобразователь RS232 для монтажа на панели:

USB232-ILP

USB232-ILP: Монтаж на панели Преобразователь USB в RS232

USB232-ILP - это изолированный преобразователь RS232 для монтажа через отверстие (диаметром 25 мм) в стенках шкафа, обеспечивающий легкий доступ к внутренним устройствам RS232 через внешнее USB-соединение.

Преобразователь имеет изолирующий барьер на 2,5 кВ и защиту от электростатического разряда 15 кВ, поэтому он достаточно прочен для использования в промышленных установках.

USB232-ILP описание продукта, pdf

Купить USB232-ILP в Интернете [62 евро за 1]



Преобразователь RS232 с подтверждением связи:

USB232-DTHISO

USB232-DTHISO: Изолированный преобразователь USB в RS232

Конвертер RS232 в настольную версию с полным квитированием.Он четко обозначил, какие сигналы являются входными, а какие - выходными, так что никаких сомнений и больше никаких поисков в Google перед подключением ваших устройств RS232 - больше никаких проблем!

Он питается от USB, потребляет менее 100 мА, поэтому его можно без проблем запитать от любого USB-порта и концентратора.

USB232-DTHISO описание продукта

Купить USB232-DTHISO в Интернете [93 евро за 1]

Серия изоляторов USB - USBISO

Изолятор USB

и защита от переходных процессов для USB 2. 0 полноскоростных систем. Не требуется ни источника питания, ни драйверов.
Изоляторы предназначены для использования в промышленных средах, где главный компьютер должен быть изолирован и защищен от внешних электрических помех и где необходимо исключить контуры заземления.
USBISO-AA представляет собой маленькую флешку, а USBISO-DT15 - более крупный настольный тип с увеличенным напряжением изоляции.

Изолятор USB с повышенным напряжением изоляции:

USBISO-DT15

USBISO-DT15: Настольный изолятор для USB 2.0 систем

Краткие характеристики.
- изоляция 2,500 В (среднеквадратичное значение)
- IEC 61000-4-2 Уровень 4 Защита от электростатических разрядов
- Может подавать 200 мА на внешнее USB-устройство
- Высота: 29 мм
- Ширина: 64 мм
- Длина: 89 мм

USBISO-DT15, описание продукта

Купить USBISO-DT15 в Интернете [78 евро за 1]


Изолятор и защитное устройство USB:

USBISO-AA

USBISO-AA: Изолятор палочного типа для USB 2. 0 систем

Видеообзор USBISO-AA


Краткие характеристики.
- Изоляция постоянного тока 1.000 В
- IEC 61000-4-2 Уровень 4 Защита от электростатических разрядов
- Может подавать 200 мА на внешнее USB-устройство
- Высота: 14 мм
- Ширина: 23 мм
- Длина: 66 мм

USBISO-AA, описание продукта

Купить USBISO-AA онлайн [60 евро за 1]

Промышленный преобразователь USB в RS485, оригинальный FT232RL и SP485EEN

Промышленный преобразователь USB в RS485

, встроенный оригинальный FT232RL и SP485EEN

Обзор

Это промышленный преобразователь USB в RS485 с оригинальными FT232RL и SP485EEN внутри.Он имеет встроенные схемы защиты, такие как молниезащита, самовосстанавливающийся предохранитель, защита от электростатического разряда, TVS-диод и т. Д. Он довольно небольшой по размеру.

USB TO RS485 очень прост в использовании, позволяет осуществлять автоматическое приемопередачу. Благодаря быстрой связи, стабильности, надежности и безопасности он является идеальным выбором для промышленного управляющего оборудования и / или приложений с высокими требованиями к связи.

Характеристики

  • Связь USB с RS485
  • Принять оригинальные FT232RL и SP485EEN, быстрая связь, стабильная и надежная, лучшая совместимость
  • Встроенный TVS (ограничитель переходных напряжений), эффективно подавляет скачки напряжения и переходные скачки напряжения в цепи, молниеносный и антистатический
  • Встроенный предохранитель и защитные диоды с самовосстановлением, обеспечивает стабильные выходы по току / напряжению, обеспечивает защиту от перегрузки по току / перенапряжения, повышает ударопрочность
  • 3 светодиода для индикации питания и состояния трансивера

Технические характеристики

  • Тип продукта: промышленный преобразователь
  • Скорость передачи: 300-921600 бит / с
  • Хост-порт: USB
  • Порт устройства: RS485
  • USB:
    • Рабочее напряжение: 5 В
    • Разъем: USB-A
    • Защита: плавкий предохранитель 200 мА, защита от электростатического разряда
    • Дальность передачи: около 5 м
  • RS485:
    • Разъем: винтовой зажим
    • Контакты: A +, B-, GND
    • Управление направлением: аппаратное автоматическое управление
    • Защита: 600 Вт молниезащита и подавление перенапряжения, защита от электростатического разряда 15 кВ (встроенный балансировочный резистор 120R)
    • Дальность передачи: около 1200 м (низкая скорость)
    • Режим передачи: точка-множество точек (до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)
  • Светодиодные индикаторы:
    • PWR: красный индикатор питания, загорается при подключении USB и обнаружении напряжения
    • TXD: красный индикатор TX, загорается, когда порт USB отправляет данные
    • RXD: красный индикатор RX, загорается, когда порты устройства отправляют данные обратно
  • Операционная среда:
    • Температура: -15 ℃ ~ 70 ℃
    • Влажность: 5% ~ 95%
  • Операционная система: Mac, Linux, Android, WinCE, Windows 10/8.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
