Как сделать отвал на уаз для уборки снега своими руками на УАЗ?

В современном мире, при нынешнем уровне технического развития, уборка снега ручной лопатой становится явлением достаточно редким. Тратить время и собственные силы на уборку территории дома, прилегающей территории или улицы, при наличии крепкого внедорожника, в частности, даже такого как УАЗ, есть нецелесообразно. В данной статье мы рассмотрим виды отвалов для уборки снега, а также варианты изготовления отвал на УАЗ своими руками.

Этап проектирования

Очень много в данной работе зависит от имеющихся материалов, а также навыков по работе с техникой. Для экономии материалов и времени на изготовление отвал для уборки снега для уаз, можно изготовить бесповоротный отвал. Он более надежен и прост, но также менее эффективен при уборке снега.

При этом, если изготовить отвал на уаз с поворотным механизмом, это повлечет за собой утяжеление конструкции и придётся рассчитывать прочность узлов для фиксации будущего отвала. При проектировании отвала на Ваш внедорожник, было бы неплохо учесть, возможность его монтажа и демонтажа одним человеком. Также, при проектировании отвал для уборки снега для уаз необходимо разместить резиновый уплотнитель, что поспособствует его защите. Особое внимание нужно уделить местам фиксации отвала. Первое, они не должны размещаться напротив важных агрегатов, а второе – нужно учитывать возможность резкого удара о препятствие.

Конструкция отвала

Отвал для уборки снега включает в себя лопату (рабочая поверхность), механизм регулирования углов (при поворотах) и крепежный узел.

Например, на современных моделях отвалов установлен специальный механизм, позволяющий уменьшить вибрацию, обеспечить защиту обвала и подвески автомобиля от деформации в результате столкновений с препятствиями.

Отвал для уборки снега – своими руками!

В интернете вполне сложно найти схемы и чертежи для изготовления отвалов. Это обусловлено индивидуальность крепежа и размещения данного агрегата на автомобиль.

Какими способами можно воспользоваться:

использовать схемы изготовления отвалов подгоняя их к особенностям своей машины;
изготавливать отвал по собственноручно составленным схемам или чертежам.

Что необходимо для изготовления и использования снегоуборочного отвала:

Профессиональные знания в технических вопросах, а также соответствующий опыт при выполнении работ такого рода;
Изготовление и монтаж отвала необходимо проводить в соответствующих условиях, например, оборудованном всем необходимым гараже;
Для использования отвала понадобится разрешительная документация!

Как можно поступить:

Изготовление отвала для уборки снега проводить по чертежу или схеме, не соответствующему Вашей марке автомобиля;
Самостоятельно спроектировать отвал под Ваш автомобиль;
Приобрести необходимый отвал в магазине и провести его установку на квалифицированной станции технического обслуживания.

Выбор материалов для отвала

При изготовлении отвала для уборки снега можно использовать металлические бочки (объёмом 200 литров). Они давно себя зарекомендовали, и рекомендуется использовать не менее двух бочек, как усиление конструкции. Для направления и усиления лопаты лучше использовать квадратные или прямоугольные трубы, а также тонкий швеллер и двутавровые перемычки.

Помните, что Ваш отвал необходимо усилить, но с учетом возможного перегруза.

Механизм регулирования углов наклона, снегоуборочного отвала, можно сделать из труб, разного диаметра. Для того, чтобы управлять отвалом из салона, потребуется лебедка и система узлов фиксации, что также требует дополнительных трат на материалы.

Заводские решения для отвалов

В случае, если сложно или не получается изготовить снегоуборочной отвал своими руками можно воспользоваться решениями, представленными отечественными производителями. В данном случае Вы получаете возможность исследовать уже проверенные варианты и учесть возможные ошибки при разработке схем и чертежей кустарного отвала.

На что необходимо обратить внимание:

Габариты снегоуборочного отвала. Как правило, расстояние внешнего расположения колес автомобиля составляет около 1,8 метров, соответственно ширина рабочей поверхности отвала составляет не менее 1,9 метров. Но, для лучшего и эффективного использования рекомендуется использовать ширину до 2,1 метра;
Механизм регулировки поворотов. Рекомендуется использование дополнительного усиления, так как, в нынешних моделях предусмотрено фиксацию по центру или за счет специальных тяг;
Система крепления узлов. Необходимо предусмотреть возможность управления лопатой как из салона, так и вручную, а также дополнительную защиту для тяг рулевой колонки;
Механизм управления лопатой. В данном случае было бы желательно предусмотреть возможность размещения лебедки, а также ее управление вручную или электрическим способом;

Амортизация снегоуборочного отвала. Требуется учитывать возможность столкновений с твердыми поверхностями и предусмотреть дополнительные пружины.

Также, не стоит забывать, что при разработке проектной документации перед Вами возникнет проблема технического характера. То есть, для вышесказанного требуется соответственное образование и навыки. Также, немаловажным будет принятое Вами решение про изготовление отвала по уже найденным готовым схемам, но с учетом особенностей Вашей машины, или самостоятельная проектировка будущего снегоуборочного отвала, также с учетом особенностей автомобиля.

Подытожить вышесказанное можно следующими основными пунктами:

специфические знания в определенной области, а также необходимые технические навыки требуются для проектирования и изготовления отвала для уборки снега;
мастерская или гараж, в котором будет проводится работа по изготовлению отвала, должна быть оборудована соответствующим инструментом и необходимыми деталями;

монтаж и использование отвала для уборки снега подразумевает вмешательство в строение автомобиля, и соответственно повлияет на его технические характеристики, что требует узаконивания деятельности такого рода.

Итог

Однозначно, использование отвала для уборки снега серьезно экономит Ваши силы и средства, но в тоже время изготовить его своими руками требует знаний и навыков в соответствующей сфере. При это не забывайте про то, что использование самодельного отвала для уборки снега может принести проблемы со страховой компанией и работниками полиции. Поэтому в данном вопросе обязательно нужно проконсультироваться. Также помните про проектирование будущего отвала и учитывайте особенности Вашего автомобиля. И главное, что действительно качественные отвалы для уборки снега, спроектированные и изготовленные собственноручно – ничем не уступают тем, что продаются в магазинах, а также привлекательнее смотрятся в цене.

Поделиться в социальных сетях

Отвалы на УАЗ сделать самому своими руками (чертежи)

Внедорожник в хозяйстве владельца загородного участка с учётом качества дорог — отличное подспорье, а иногда даже необходимость. Под капотом такого агрегата почти сотня, а порою и больше рабочих «лошадок», что вкупе с внушительной массой и ходовыми характеристиками становится серьёзным аргументом в борьбе с бездорожьем.

Почему бы не использовать эту мощность для улучшения дорожной ситуации в локальной придомовой территории в зимний период? Производители уже давно озаботились подходящим навесным оборудованием, выпуская снегоуборочный отвал для УАЗ и других популярных в нашей стране моделей внедорожников. Почему бы не сэкономить деньги и не изготовить собственную модель отвала, учитывая, что кустарные варианты получаются не хуже, а порою даже лучше заводских?

Электронная и принудительная блокировка дифференциала на УАЗ

Главной особенностью свободного дифференциала можно назвать то, что в случае пробуксовки какого-то…

Заводской вариант

Не стоит изобретать велосипед заново, гораздо проще подглядеть, как сделать отвал на УАЗ, у производителей. Полностью скопировать заводские подвесные отвалы, скорее всего, не получится, но взять некоторые модели за основу вполне возможно. К тому же детальное исследование проверенных вариантов позволит избежать множества ошибок при проектировании и изготовлении собственной снежной лопаты.

Размеры отвала. Минимальная ширина отвала в продаже — 1900 мм, это и понятно, колёса расположены на расстоянии до 1.8 м по внешней стороне у разных моделей. Отвал должен с запасом перекрывать это расстояние даже в наклонном положении, идеальной будет ширина в 2-2.1 м.
Поворотный механизм. В разных моделях предусмотрена пальцевая фиксация в центре или использование дополнительных тяг. При таких размерах отвала лучше использовать дополнительное усиление.
Крепление к автомобилю. В этом узле предусмотрены возможности подъёма лопаты вертикально и иногда защита рулевых тяг.
Подъёмный механизм. От простейшей ножки для подъёма отвала при движении назад до лебёдочных механизмов с ручным или электрическим управлением.
Чтобы амортизировать отвалы на УАЗ при столкновении с серьёзными препятствиями, можно сделать его подвижным и оборудовать пружинами.

Переделка УАЗа как стиль жизни

Изначально УАЗ проектировался как автомобиль повышенной проходимости и пришел на смену легендарному. ..

Проектирование

Многое зависит от наличия материалов и технических навыков. Надёжнее и проще изготовить отвал без поворотного механизма, таким образом сэкономить немного на материалах и значительно сократить срок изготовления, однако это уменьшит область его применения. С другой стороны, поворотный механизм может стать наиболее уязвимым местом конструкции, его исполнение требует предусмотреть определённый запас прочности на узлах фиксации. Рабочая поверхность отвала также требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы отвал можно было монтировать и размонтировать силами одного человека.

Для защиты очищаемой поверхности следует применять резиновую полосу, крепление которой должно быть разъёмным, чтобы можно было заменить резину по мере её износа. В месте крепления отвала к автомобилю стоит предусмотреть возможное резкое столкновение отвала с препятствием. Узлы крепления не должны находиться напротив важных частей автомобиля.

Тюнинг УАЗ-469

С чего начать тюнинг «уазика»? Какие этапы необходимы, а какие можно упустить. Потенциал…

Выбор материала

На этом этапе выбор всегда остаётся за исполнителем, можно лишь посоветовать или подсказать, где легче всего найти подходящие детали. Двухсотлитровые бочки хорошо зарекомендовали себя как материал для отвальной лопаты, но, учитывая планируемые размеры, потребуется 2 бочки или дополнительное усиление конструкции. В качестве направляющих и усиливающих рёбер можно использовать трубы квадратного или прямоугольного сечения, также возможно использование прокатного уголка, тонкого швеллера или двутавровых перемычек.

Для регулирующих угол наклона отвала перемычек можно использовать талрепы или трубы разного диаметра с отверстиями для фиксирующих пальцев. При использовании лебёдки для управления подъёмом отвала потребуется дополнительный материал, чтобы обустроить площадку под саму лебёдку и систему блоков при необходимости.

Самодельные отвалы на УАЗ в сети

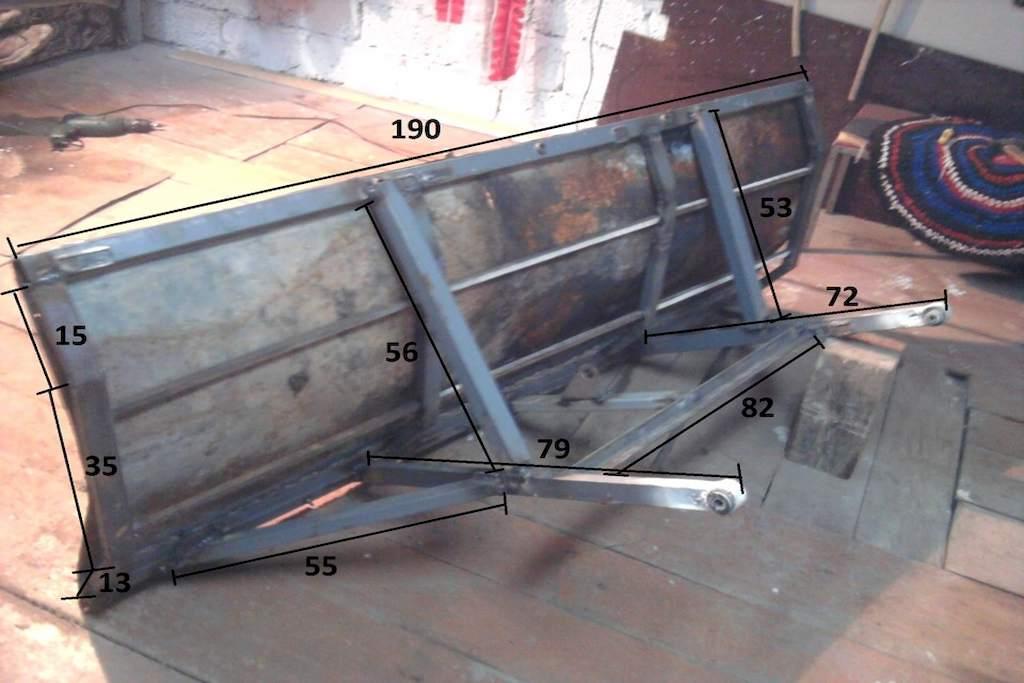

В сети можно обнаружить множество примеров, где кустарные мастера демонстрируют собранный отвал на УАЗ своими руками. Чертежи талантливых умельцев очень разнообразны, некоторые предлагают упрощённые варианты, другие используют различные модификации, выполненные порой удачнее заводских изделий.

Основные этапы и узлы

С чего же начать работу, чтобы воплотить задуманный отвал на УАЗ своими руками? Чертежи должны быть выполнены с учётом модели внедорожника, и всегда должен быть некоторый запас в размерах, чтобы можно было на месте нивелировать возможные недочёты. Первым делом лучше всего оборудовать место крепления конструкции к автомобилю. Это могут быть как простые неподвижные кронштейны, так и целая площадка вроде «кенгурятника» для размещения не только отвала, но и лебёдки с блочной системой. Площадку можно выполнить как в постоянном исполнении, так и в качестве съёмной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

Далее можно заняться изготовлением самой массивной части отвала — рабочей лопаты. Размеры из написанного выше лучше всего выбрать 2 х 0. 6-0.8 м. Слишком большой отвал лучше чистит снег, но будет неудобен при монтаже и транспортировке. На следующем этапе лучше зафиксировать отвал в рабочем вертикальном положении и так присоединять к нему остальные элементы. Нужно помнить, что даже простые отвалы на УАЗ без поворотного механизма должны быть подвижны по вертикали, иначе можно сильно повредить автомобиль при работе. Последним этапом нужно изготовить управляющие и поворотные элементы и присоединить их к конструкции.

Механизмы подъёма

Можно увидеть варианты, где в качестве механизма подъёма используется ручная барабанная лебёдка, а управляет ею человек, расположенный на передней площадке. Это не очень безопасно, лучше будет поднимать и опускать такие отвалы на УАЗ после полной остановки автомобиля.

Использование электрических лебёдок гораздо удобнее и безопаснее, но не все готовы потратиться на подобное оборудование. Самым бюджетным вариантом будет специальная подставка, срабатывающая при заднем ходе авто, а для постоянного удержания отвала в верхнем положении в режиме транспортировки можно воспользоваться талрепом.

Заключение

Дело мастера боится, говорят. Отвал для УАЗ, своими руками выполненный, или заводской сборки поможет использовать ваш внедорожник не только как средство передвижения, но и как верного помощника в хозяйстве.
