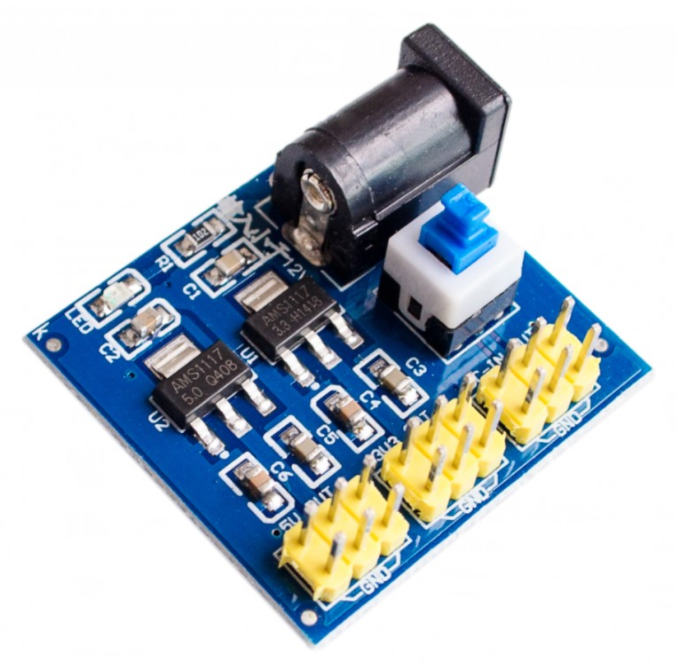

Модуль питания: Модуль питания 5 В, 600 мА

Модуль питания 3,3В или 5В для макетной платы

Модуль питания 3.3В или 5В для установки на макетную плату Arduino.
Может использоваться, например, с беспаечной макетной платой BB-102 (Arduino Prototype 830-Point Breadboard (RKP-MB-102A)) или с беспаечной макетной платой BB-400 (Arduino Prototype 400-Point Breadboard (RKP-BB-400)).

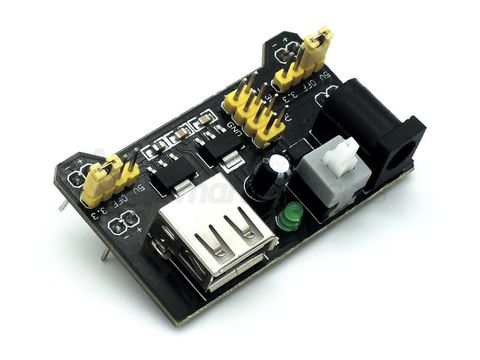

• Модуль Breadboard Power Supply MB102 представляет собой стабилизатор постоянного напряжения.
• Модуль питания RKP-MB-102-PS имеет два выхода.
• Формирует одновременно два выходных фиксированных напряжения на каждом выходе по Вашему выбору (0В, 3.3В, 5В, переключаются джамперами).
• Модуль питания можно применить для снабжения электропитанием прибора, который питается от USB порта. USB-выход может использоваться, например, для питания плат Arduino.
• Стабилизацию напряжений выполняют две микросхемы, включенные последовательно: AMS1117-5.0 и AMS1117-3.3  Микросхемы имеют защиту от перегрузки по току и перегрева.
• Имеется выключатель напряжения (кнопка).
• Для индикации включения на плате установлен светодиод.
• Конструкция устройства обеспечивает легкую установку на макетную плату Arduino.

Здесь можно посмотреть/скачать DataSheet микросхемы AMS1117-5.0 (формат PDF, размер 88 КБ).

Характеристики
Входное постоянное напряжение: от 6.5 до 12 В (разъем 5.5×2.1 мм DJK Джек)
Выходные напряжения: 3.3 и 5 В (переключаются джамперами)
Дополнительный разъём для питания внешних устройств: 3.3 / 5 В
Максимальный суммарный ток нагрузки двух стабилизаторов: 0.7 А
Индикатор наличия питания
Выключатель напряжения питания
Размеры: 53 x 32 x 23 мм

Установка и подключение
При установке модуля стабилизатора на макетную плату Arduino аккуратно соблюдайте полярность подачи питания. Правильная установка модуля возможна только с одной стороны, но из-за совпадения отверстий можно ошибочно поставить стабилизатор на другую сторону макетной платы.

На выступах платы модуля возле контактных площадок штырей соединителей обращенных вниз нанесена маркировка “+” и “–“. Установить надо так, чтобы знак “+” соответствовал красной полосе, а “–“ синей. Так модуль питания MB102 обеспечивает одновременную подачу энергии на верхнюю и нижнюю пары шин питания макетной платы Arduino.

Благодаря перемычкам, находящимся возле выступов платы можно глядя на маркировку задать напряжение, подаваемое на каждую пару проводников питания. Установка перемычки на два средних проводника отключает питание в коммутируемых линиях. Если на обоих выходах перемычками выбрано отключение, то светодиод не будет светиться.

Ближе к середине платы стабилизатора расположена вилка из восьми контактов. Устанавливать на нее перемычки нельзя. Вилка обеспечивает подключение жгута проводов питания устройств, расположенных вне макетной платы. На контактах питания USB соединителя, имеющего тип А, напряжение 5 В для снабжения питанием соответствующих приборов через USB кабель.

Напряжение на стабилизатор подается через круглый соединитель. Для этого используется штекер DJK-02A, его контактная часть имеет размеры диаметр 2.1 x 5.1 мм, центральный контакт – плюс. Для предотвращения неполадок в случае ошибки полярности в этом разъеме далее входная цепь модуля содержит диод.

Меры предосторожности
USB это один из выходов устройства. Запрещается использовать разъем USB в качестве входа для подключения модуля к питанию. Это приведет к порче микросхемы стабилизатора 5 В и порта USB. Для длительной работы стабилизатора в различных проектах приводим меры предосторожности. При эксплуатации следует избегать критических режимов, при которых потребляемый нагрузкой ток приближается к предельно допустимому значению и не допускать перегрев микросхем, несмотря на то, что модуль питания MB102 имеет собственные средства защиты.

PS351 — Модуль питания PC/104 Plus

Характеристики

• форм-фактор PC/104+ (отвод тепла на стенку корпуса)
• диапазон входных напряжений 11-36В
• защита от импульсных перенапряжений на входе
• гальваническая изоляция вход-выход 1500В
• суммарная выходная мощность 50Вт:
• +12В / 20Вт, +5В / 30Вт, +3,3В / 5 Вт
• дерейтинг: по цепи +5В — 2,5% /°С для температур выше +60°С;
• по цепи +12В — 3,4% /°С для температур выше +75°С;
• защита от перегрузок и перегрева по цепям +5В и +12В
• система управления:
• — гальванически изолированный интерфейс RS232/RS422,
• — режимы автоматического управления питанием : по расписанию , по достижению заданной температуры окружающей среды , по внешнему событию и др.
• — сторожевой таймер управляющий питанием
• — часы реального времени (RTC)
• — журнал системных событий (переход на резервное питание, снижение напряжения на входе и др.)
• — температурный датчик
• — включение системы от -50 °С , управление нагревателем и вентилятором

консультация по продукту

Описание

Загрузить

Публикации

Заказать

Модуль источника питания PS351 выполнен в формате PС/104+ и оптимизирован для использования в составе изделий, предназначенных для эксплуатации:
— в необслуживаемых системах в труднодоступных районах;
— в системах с автономным питанием от солнечных батарей;

— в системах с аккумуляторным питанием на транспортных средствах;
— в системах, эксплуатируемых в экстремальных климатических условиях
w3.org/1999/xhtml»/>Интеллектуальная система управления источника питания выполняет следующие функции:
— мониторинг окружающей температуры и управление каналами нагревателя и вентилятора в программируемых диапазонах температуры от минус 50°С;
— ведение журнала системных событий с привязкой ко времени и дате;
— управление сторожевым таймером, отключающим питание системы в случае зависания;
— автоматический переход на резервный канал питания;

— включение/отключение системы по расписанию;
— функция «охраны» системы, находящейся в отключенном состоянии.

• Спецификация / PDF 0.29 МБ
• PS351 Совместимое оборудование / PDF 0.11 МБ

• Форм-фактор StackPC – новый подход к разработке встраиваемых модулей и систем. Часть 2. Стандарт StackPC и системы на его основе. Продолжение. / PDF 0.46 МБ
• Встраиваемые промышленные компьютеры Fastwel: надежные решения для широкого круга задач, Алексей Медведев / PDF 11.68 МБ
• Форм-фактор StackPC – новый подход к разработке встраиваемых модулей и систем. Часть 2. Стандарт StackPC и системы на его основе / PDF 0.63 МБ
• COM/104 – новые возможности в известном форм-факторе / PDF 0.93 МБ
• Стратегия и развитие Windows XP Embedded в России / PDF 0.57 МБ
• Компьютерные модули: стандарты, спецификации и основные принципы использования. Часть 2 / PDF 0.78 МБ
• Применение общепромышленных стандартов для построения космических вычислителей, Алексей Медведев / PDF 0.38 МБ

Номер для заказа	Наименование	Наличие на складе
Номер для заказа PS351-01	Наименование Источник питания PS351: 5В/6А, 12В/1,6А, 3,3В/3А, изоляция вход/выход 1500В, система управления, функция ИБП, разъёмы PC/104+, теплораспределительная пластина	Наличие на складе Под заказ	заказать Количество
Номер для заказа PS351-03	Наименование Источник питания PS351: 5В/6А, 12В/1,6А, 3,3В/3А, изоляция вход/выход 1500В, функция ИБП, разъёмы PC/104+, теплораспределительная пластина. Без системы управления.	Наличие на складе Под заказ	заказать Количество
