Примечание:
619AT (в корпусе, со встроенным сенсорным экраном)
619A (в корпусе, без встроенного сенсорного экрана)
619AT SKD (без корпуса, со встроенным сенсорным экраном)
619A SKD (без корпуса и встроенного сенсорного экрана)
Совет: Рекомендуем использовать оригинальные аксессуары от производителя, чтобы предотвратить повреждение устройства.

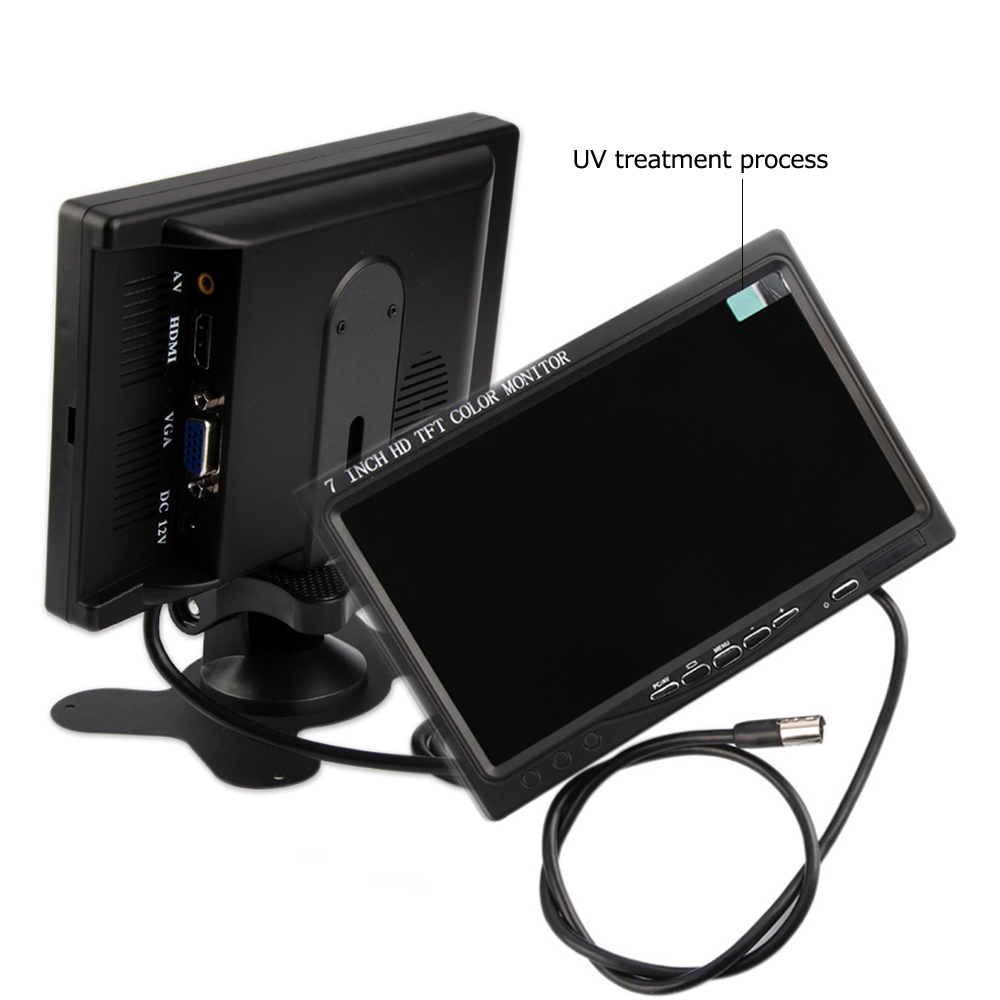

619A — несенсорная версия модели 619AT монитор 7 с HDMI+VGA+AV. Встроенный аудио динамик, небольшой вес и невысокая цена делают эту модель привлекательной и популярной.
LED широкоформатный экран 7 дюймов
Монитор Lilliput 619A имеет широкоформатный дисплей 7 с высокой яркостью и контрастностью. Диагональ монитора 7 дюймов отлично подходит для установки на камеры.
Разработан для работы с зеркальными
В данном мониторе есть все необходимое для работы с зеркальными камерами в качестве видоискателя.
Большой дисплей 7 дюймов с отличными характеристиками, широкий выбор видеовходов, крепление «горячий башмак» и пульт ДУ. А учитывая невысокую стоимость данный монитор станет отличным выбором для многих фотографов и операторов.
Высокая контрастность
Высокая контрастность ЖК дисплея дает более четкое изображение, что особенно важно при работе в условиях яркого внешнего освещения, например, на улице.
Высокая яркость
Высокая яркость очень важная характеристика для мониторов в сочетании с хорошей контрастностью, монитор выдает сочные, четкие и реалистичные цвета, которые позволят по-настоящему оценить качество каждого кадра.
| Характеристики экрана | |
| Диагональ экрана | 7 |
| Разрешение экрана | 800×480 |
| Соотношение сторон | 16:9 |
| Широкоформатный экран | Да |
| Яркость, кд/м2 | 450 |
| Контрастность | 500 |
| Время отклика, мс | 15 |
| Углы обзора | 140°(H)/120°(V) |
| Шаг пикселов, мм | 0. 19×0.19 |
| Активная область, мм | 152.4×91.44 |
| Ширина активной области, мм | 152.4 |
| Высота активной области, мм | 91.44 |
| Тип подсветки экрана | LED |
| Модель ЖК дисплея | AT070TN83 V.2; AT070TN84 V.1; AT070TN83 V.1; AT070TN82 V.1 |
| Сенсорный экран (тип) | нет |
| Интерфейсы и разъемы | |
| Видеовходы | HDMI; VGA; AVx2 |
| Тип разъемов AV | RCA — 1 вход |
| Аудио | Динамик |
| Электропитание | |
| Напряжение питания | DC 12В |
| Ток потребления | 0,34А |
| Мощность потребления, Вт | 8Вт |
| Корпус и крепление | |
| Тип корпуса монитора | настольный/настенный |
| Способ крепления монитора | торцевые отверстия под винт; VESA; подставка в комплекте |
| Размер VESA, мм | 75×75 |
| Условия эксплуатации | |
| Рабочая температура | -20 ~ +60°C |
| Температура хранения | -30 ~ +70°C |
| Габариты и вес | |
| Ширина, мм | 187 |
| Высота, мм | 128 |
| Глубина, мм | 33,4 |
| Вес, г | 486 |
| Габариты упаковки | 290x238x75 |
| Вес упаковки, кг | 2 |
Вот он.Нужен был компактный монитор 7″ для цифрового микроскопа и других разных задач, поэтому мои требования были такие: наличие IPS матрицы, возможность запитки от 5В и наличие VGA/HDMI/AV портов на разные случаи жизни. В общем, нашёл, заказал и получил.
Характеристики
Разрешение: 1024X600
Тип матрицы: IPS
Яркость панели: 400: 1
Контрастность: 800: 1
Цветов: 262 K/16,7 M (6-бит)
Угол обзора: 89/89/89/89 (вверх, вниз, влево и вправо)
Сигнальный интерфейс: TTL50P (1ch 8-бит)
Габариты: 176 мм X 132 мм
Площадь дисплея: 154,08 мм X 85,92 мм
Питание: 5В 2А
Внешний вид
Продавец посылку запечатал добротно. Комплект приехал целый и невредимый.
Комплектация включает монитор, HDMI-кабель, DC кабель 5525-USB, подставка на резьбе 1/4″, наклейка, повторяющая контур подножия подставки.
Собственно сам монитор
Пластик обычный недорогой, шервавый.
При этом сборка хорошая, без люфтов и скрипов.
Размеры корпуса 17.3 х 12.8 х 3.7 см
Размер экрана 15.5 х 8.7 см, диагональ 17.5см
Вес без подставки 315 грамм.
Экран, замечу, матовый и утопленный, что плюс. Пробежимся по органам управления: слева-направо кнопки — включение/выключение, меню, громкость±, переключение источника. Левый кружок — индикаторный светодиод зелёный/красный, прямоугольное окошко справа — ИК-приёмник, но пульта в комплекте, как вы уже заметили, небыло.
Задняя сторона — тоже пластик, слева вентиляционные отверстия. Отверстия справа — динамики. Да, их здесь два.
Снизу резьба 1/4″ для крепежа на любой распространённый штатив
Боковые грани пустые
за исключением одной, где расположен массив входных портов: питание DC5525 5В, HDMI, VGA, Video
Немного разбора устройства
Комплектный держатель сделан весь из пластика, за исключением металлического основания, конструкция откидная
резьба 1/4″ также позволяет крепить монитор на любую треногу, если это потребуется
Меню и Настройки
Вызвать меню можно по однократному нажатию клавиши М.
Настройки несколько богаче, чем на некоторых телевизорах — здесь доступны регулировка яркости, контрастности, оттенка, насыщенности, цветовой температуры, каналов RGB по отдельности, вариаций отзеркаливания изображения. Среди доступных языков интерфейса доступен и русский, но по традиции — с неприятным шрифтом.
Подключение к ноутбуку
Подключение осуществлял по HDMI. Но этого недостаточно, чтобы монитор заработал. Необходимо также подать питание 5В, например с того же ноутбука от USB-порта. Это чуть более 0.5А
Монитор в системе определяется сразу и без проблем.
Пример дублированного экрана со страницей mysku
По умолчанию весь звук выводится на динамики внешнего монитора. Эта возможность доступна только при подключении по HDMI
VGA-порта в моём ноутбуке нет. Зато нашёл другой ноутбук. Когда-то давно ребёнок его уронил и тот развалился на две части. По сути, это тушка без монитора. Разломанный ноутбук пару лет пролежал на чердаке сарая, где сидят куры.
К моему удивлению, устройство и на сегодняшний день оказалось способно включаться и работать.
Картинка выводится не целиком, но это решаемо в настройках системы.
Тесты, углы обзора, картинки
Немного сравнения, как смотрится одна и также картинка на IPS-экране ноутбука и на этом мониторе. Скажу сразу, экран ноутбука более контрастный, чёрный цвет глубже и чернее. А чёрные участки на маленьком мониторе уходят в серый цвет, а сама картинка не такая контрастная, скорее нейтральная.
Многие мониторы в ноутбуках Thinkpad не славятся широким цветовым охватом, в результате чего часто вместо натурального красного цвета получаем морковный. Маленький монитор демонстрирует более широкий цветовой охват и красный цвет в этом сравнении показывает более достоверно.
Углы обзора типичны для IPS — картинка не инвертируется. Но если смотреть не от границы экрана, а от углов, то падает контраст.
Проверка разрешения. Было заявлено 1024×600. Нарисовал соответствующую картинку с чередующимися через один линиями, а также мелкий текст, дабы показать читаемость.
Разрешение верное
Минимально читемый шрифт 5-й жирный, меньше — буквы начинают рыхлиться из-за недостатка разрешения
Утечки света на однотонном чёрном фоне заметны, особенно с левого верхнего угла
Имеется такой дефект, как бандинг — это статичные горизонтальные полосы, заметные на однотонных изображениях. Внизу показал на фото, особенно на том, где подкорректировал уровни
На белом фоне уже почти незаметен
Другой дефект имеет такую природу. Если на таком мониторе на несколько минут оставить статичную картинку, то при смене изображения на что-то однотонное будут видны границы контрастных элементов от предыдущей картинки. Артефакты исчезают со временем. Моментально решить проблему переподключением питания не получится, надо просто подождать.
Смена яркости: 0%, 75%, 100%.
Под лучами солнечного света монитор остаётся просматриваемым. Здесь нет резких бликов, так как поверхность экрана матовая.
Просто вывод разных картинок. На большинстве из них вышенайденные дефекты не так уж и бросаются в глаза.
ВИДЕО-сравнение звучания динамиков: thinkpad e590 vs обозреваемый монитор
Монитор можно использовать где угодно — в автомобиле при обзоре вида с задней камеры, видеонаблюдении, подключив его к регистратору, либо аналоговую камеру к нему. Помимо прочего, это ноутбуки, системные блоки, андроид/windows-свистки.
Я в основном использую этот монитор с промышленным микроскопом для паяльных работ. Артефакты совсем незаметны при таком сценарии. Разрешение матрицы микроскопа 1280х720, а разрешение монитора 1024х600, поэтому не сильно теряю в чёткости.
Итого:
— картинка приемлемая, углы обзора устраивают
— но есть дефекты (застывание контуров, бандинг)
— звук умеет выводить, но только по HDMI
— от 5В работает, можно питать от повербанка без триггера (9, 12В тоже)
список моих обзоров, где используется этот монитор при выводе картинки с микроскопа (запись гиф-анимаций производил прямо с этого монитора, так как микроскоп не поддерживает прямую запись потока на носитель):
— Промышленный микроскоп 1.3Mpx на штативе и с объективом C-Mount
— Титановый пинцет
— Красный клей для фиксации SMD | Живой обзор
Pos ЖК-мониторы IPS 9,7 дюйма
Премьера продукта:
1. 9,7 «IPS дисплей высокой четкости, панель класса A +, без светового пятна.
2. Разрешение 1024 * 768, полный угол обзора.
3. Вход VGA, HDMI / AV / TV / BNC доступны.
4. Пластиковая стандартная подставка, отверстия Vesa 75 * 75 мм, настенное крепление.
Техническая информация:
Дисплей: | 9,7-дюймовый светодиод с подсветкой |
Разрешение: | 1024×768 пикселей |
Соотношение сторон: | 4:03 |
Дисплей: | VGA ( опционально DVI ), встроенный VGA-контакт , HDMI , 24-битный LVDS |
Порты ввода / вывода: | HDMI / VGA / BNC / AV / Аудио OUT / MIC IN / POWER DC |
Источник питания: | Вход 12 В постоянного тока |
Твердость поверхности: | 3H |
Пропускание: | ≥ 80% |
Яркость: | 400 кд / м2 ( тип ) |
Контраст: | 700: 1 |
Шаг пикселя: | 0,264 х 0,264 |
Продолжительность жизни: | Одна точка 10000000 раз, рисовать линии 100 000 раз |
Температура деятельности: | -20 ～ ～ 60 ℃ |
Температура хранения: | -30 ～ ～ 80 ℃ |
Решение в рассрочку: | Рабочая влажность 5 ﹪ —95 ﹪ ， 40 ℃ ， Без конденсации |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
9,7 «(1024×768) TFT светодиодный монитор） Контрастность: 700: 1 Размер: 239X196X35 мм LED Высокая яркость Высокое разрешение
Яркость: 400 кд / м2 Контрастность: 700: 1
Входной сигнал: VGA / HDMI / AV / HDMI / USB Цветовая система: PAL NTSC
Мощность: DC12V 2.
6V
Порт HDMI: 1.13
Языковая поддержка: 13 типов разных языков
Установка: VESA 75×75 мм avialble
Вид интерфейса:
Этот продукт доступен для двух видов использования:
1. VGA МОНИТОР ФУНКЦИЯ
ПОРТ ТОЛЬКО В НАЛИЧИИ ДЛЯ VGA INPUT
2. МУЛЬТИМЕДИЙНАЯ ФУНКЦИЯ
ПОРТЫ, ДОСТУПНЫЕ ДЛЯ: USB-СЧИТЫВАТЕЛЬ ВРЕМЯ-ВХОДА / HDMI / AV / VGA / BNC
SPAKER ВСТРОЕННЫЙ
USB флэш-драйвер доступен:
поддержка: 640 × 480 при 30 т / с 10 Мбит / с
Поддержка 13 языков.
Обратный обзор:
Перевозка и доставка:
Как с нами связаться?
Нэнси Чжан
Электронная почта: [email protected]
Wechat ID: carav4export
Skype : carav-export1
Тел / WhatsApp : +8618924580941
==============================
Шэньчжэнь Караван Электроника, Лтд
Hot Tags: pos lcd ips мониторы 9,7 дюйма, Китай, производители, фабрика, заказная, скидка, дешево, в наличии

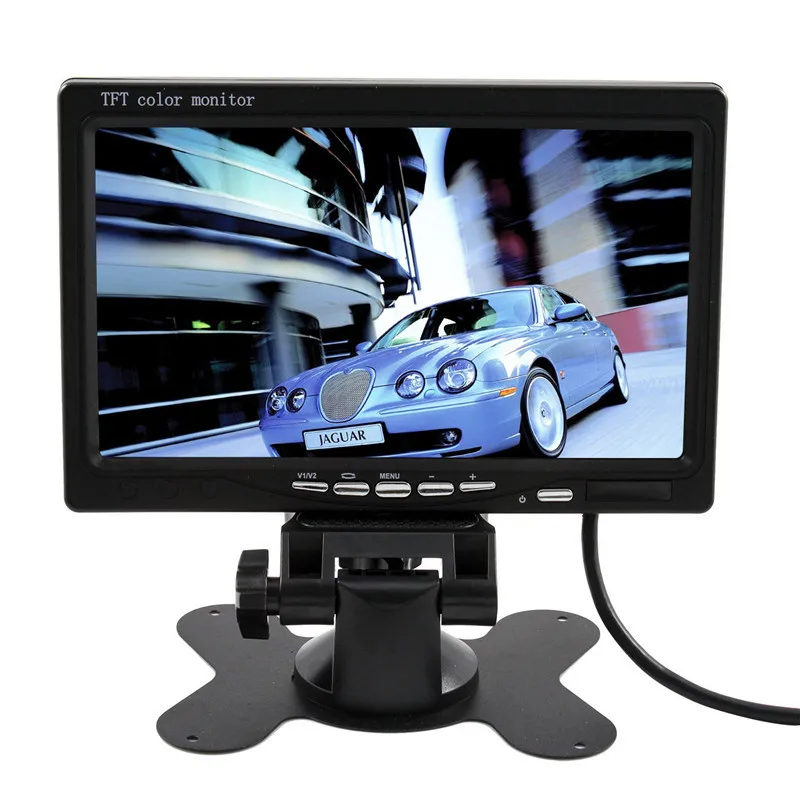

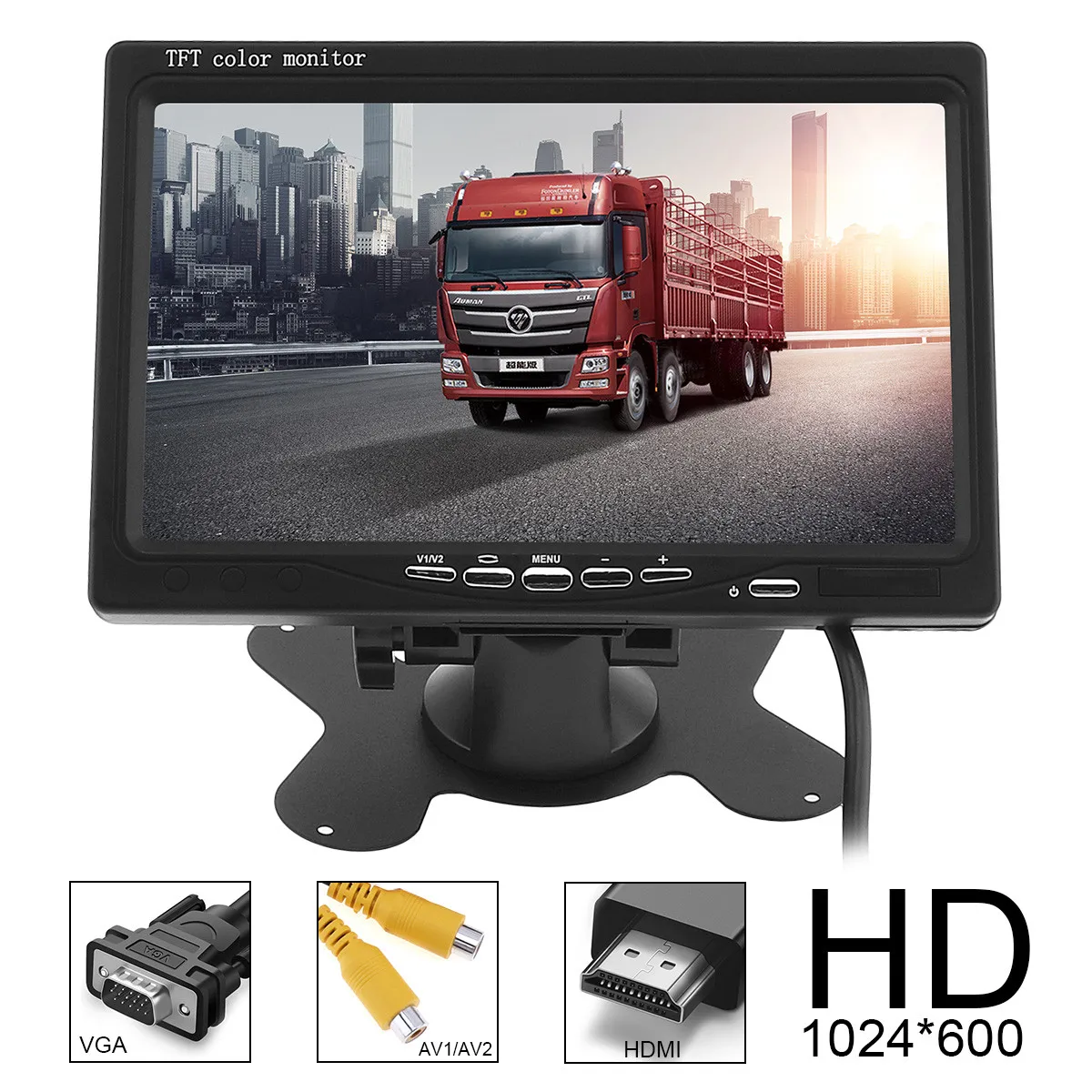

DVR 7 «LCD авто монитор с возможностью подключения 4х камер заднего вида и сохранения записей.
Этот 7-дюймовый ЖК-монитор является первым на рынке, который может сохранять записи с камер автомобиля. Благодаря этой функции DVR монитор действительно имеет широкий диапазон применений. Изображение с каждой камеры записывается с разрешением 640×480 при частоте 60 кадров в секунду на microSD 32 ГБ карту памяти.
ЖК DVR монитор выполняет функцию черного ящика, это идеальный вариант для отслеживания работы сельскохозяйственной и строительной техники. Монитор также можно использовать в общественном транспорте, где вы будете иметь возможность просматривать не только движение автобуса, но и все происходящее в салоне, например, наблюдение за пассажирами при открытии и закрытии дверей. С помощью этой системы вы точно знаете, что находится за или вокруг транспортного средства. Подходит для фургонов, микроавтобусов, автоприцепов, автобусов, грузовиков, полуприцепов, сельскохозяйственной техники и других транспортных средств.
Монитор оснащен регулируемым кронштейном, который может быть заприкреплен на любом удобном для водителя месте. Также оснащен солнцезащитным козырьком, который гарантирует четкое изображение и отсутствие бликов , а кнопки с подсветкой позволяют легко управлять устройством в темноте.
К монитору можно подключить до 4 камер , которые вы можете выбрать из нашего меню по мере необходимости, и подключить их к монитору через 15 или 20-метровые 4-контактные кабели. 4-контактный разъем, соединяющий камеру с кабелем, является водонепроницаемым, а камера — пылезащитной и устойчивой к повреждениям. Установка проста. Силовые кабели расположены непосредственно на мониторе, а отдельные камеры питаются через 4-контактный кабель непосредственно с монитора, поэтому нет необходимости подключать каждую камеру к источнику. Монитор также включает в себя 4 соединительных кабеля для подключения одной камеры к фонарям заднего хода.
При переключении заднего хода выбранная камера будет автоматически отображаться на мониторе. Разъем 4pin-cinch может в случае необходимости использоваться для подключения вашей старой камеры к данной системе Profi.
Если вы хотите закрепить монитор другим способом, не при помощи предлагаемого кронштейна, то в нашем интернет-магазине найдете еще три варианта. При установке камеры на съемном прицепе можете использовать специальный соединительный кабель, благодаря которому вы с легкость и без проблем отсоедините и присоедините систему.
Характеристики:
Запись функции DVR с камер
7-дюймовый ЖК-монитор DVR
Можно подключить до 4 видеокамеры
Возможность одновременного отображения всех 4 камер на мониторе
Запись с разрешением 640×480 со скоростью 60 кадров в секунду
Разрешение экрана 1024x600px
Спецификация:
Емкость 32 ГБВ комплекте:
1x ЖК-монитор 7 «
1x Дистанционное управление
1x Солнцезащитный козырек
1x Консоль для установки монитора
1x Винты для монтажа монитора
1x Кабель питания
1x Инструкция
Подбираем для соответствующего разъема нужный штекер. Какие типы кабелей предлагают производители» HDMI,DVI,VGA,DisplayPort» и какой интерфейс является оптимальным для подключения монитора.
порты HDMI, VGA(D-Sub), DVI.
Раньше чтобы подключить монитор к компьютеру, использовали только аналоговый интерфейс VGA.
В современных устройствах присутствуют разъемы » HDMI,DVI,VGA,DisplayPоrt». Посмотрим какими преимуществами и недостатками обладает каждый из интерфейсов.
С развитием новых технологий для плоских мониторов стало недостаточно возможностей разъема VGA. Чтобы достичь наивысшего качества изображения, необходимо использовать цифровой стандарт, такой как DVI. Производители устройств для домашних развлечений создали стандарт HDMI, ставший цифровым -преемником» аналогового разъема Scan. Несколько позднее VESA (Ассоциация стандартизации видеоэлектроники) разработала DisplayPort.
Основные интерфейсы подключения мониторов.
■ VGA. Первый стандарт подключения, используемый и посей день, был разработан в 1987 году ведущим в то время производителем компьютеров IBM для своих ПК серии PS/2. VGA — сокращенное Video Graphics Array (массив пикселов), в свое время именно так называлась видеоплата в компьютерах PS/2, разрешение которой составляло 640×480 пике, (часто встречающееся в технической литературе сочетание «VGA-разрешение» означает именно эту величину).
Как выбрать колонки для компьютера?
Аналоговая система передачи данных с увеличением разрешения только ухудшает качество картинки. Поэтому в современных компьютерах стандартом является цифровой интерфейс.
интерфейсы vga и dvi
. ■ DVI. Данная аббревиатура оз-naHaeTDigital Visual Interface-цифровой видеоинтерфейс. Он передает видеосигнал в цифровом формате, сохраняя при этом высокое качество изображения.
DVI имеет обратную совместимость: почти все компьютеры оснащены разъемом DVI-I, который способен передавать как цифровые видеоданные, так и VGA-сигнал.
Недорогие видеоплаты снабжаются DVI-выходом в модификации Single Link (одноканальное решение). Максимальное разрешение в данном случае составляет 1920х 1080 пике. (Full HD). Более дорогие модели видеоплат имеют двух-канальиый интерфейс DVI (Dual Link). К ним можно присоединять мониторы с разрешением до 2560×1600 пике.
Разъем DVI достаточно велик, поэтому Apple разработала для своих ноутбуков интерфейс Mini DVI. С помощью переходника удается подключать устройства с Mini DVI и к мониторам, оснащенным разъемом DVI.
интерфейсы подключения
■ HDMI. Сокращение HDMI расшифровывается как High Definition Multimedia Interface, то есть мультимедийный интерфейс высокого разрешения. В современных устройствах для домашнего развлечения, например плоских телевизорах и Blu-ray-плеерах, HDMI является стандартным интерфейсом подключения.
Как и в случае DVI, передача сигнала осуществляется в цифровом формате, что означает сохранение исходного качества. Вместе с HDMI была разработана технология защиты HDCP (High Bandwidth Digital Content Protection), препятствующая созданию точных копий, например, видеоматериалов.
Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт несколько раз подвергался изменениям, в частности — добавлялась поддержка новых аудио- и видеоформатов (см. таблицу вверху).
Для миниатюрных моделей техники существует интерфейс Mini HDMI; соответствующий кабель HDMI/Mini HMDI входит в комплект поставки многих устройств.
интерфеисы HDMI и DisplayPort
■ DisplayPort (DP). Новый тип цифрового интерфейса для связи видеоплат с устройствами отображения призван заменить DVI. Текущая версия стандарта 1.2 позволяет подключать несколько мониторов при их последовательном объединении в одну цепочку. Однако в настоящее время устройств, обладающих портом DP, не так много. Являясь прямым конкурентом HDMI, данный интерфейс имеет существенное преимущество с точки зрения производителей: не требует лицензионных отчислений. В то время как за каждое устройство с HDMI приходится платить четыре американских цента. Если на разъеме компьютера или ноутбука стоит обозначение «DP++», это указывает, что с помощью переходника можно подключать мониторы с интерфейсами DVI и HDMI.
Чтобы на тыльной стороне современных видеоплат оставалось достаточно места для разъемов иного назначения, был разработан уменьшенный вариант интерфейса DP. Например, видеоплаты Radeon серии HD6800 содержат до шести портов Mini DP.
Mini DVI, Mini DisplayPort
HDMI,DVI,VGA,DisplayPort
Какой из этих стандартов получит самое широкое распространение? У HDMI шансы на успех очень велики, ведь данный интерфейс есть у большинства устройств. Однако в колоде производителей стран Азии [LG, Panasonic, Sony, Samsung и Sharp] имеется новый козырь: согласно официальным данным, интерфейс Digital Interactive Interface for Video and Audio (DiiVA) обеспечивает пропускную способность 13,5 Гбит/с (DP: 21,6; HDMI: 10,21. Кроме того, как обещают компании, максимальная длина кабеля между устройствами, например Blu-ray-плеером и телевизором, будет достигать 25 м. Никакой информации о том, как выглядит интерфейс DiiVA, пока нет.
Передача видео по USB
Два года назад появилась возможность подключать мониторы через USB с помощью переходников DisplayLink. Однако ввиду невысокой (480 Мбит/с) пропускной способности соединение по USB 2.0 для передачи видео непригодно. Другое дело — свежая версия стандарта USB (3.
0), обеспечивающая скорость передачи данных до 5 Гбит/с.
Переходник компании DisplayLink позволяет подключать мониторы непосредственно к USB-порту компьютера.
переходник usb dvi
пееходник usb ty dvi
Как соединить компьютер и монитор с разными интерфейсами.
Благодаря переходникам есть множество вариантов подключения (см. таблицу внизу).
варианты подключения
Распространенные переходники, например DVI-I/VGA, имеют вполне приемлемую стоимость. Так называемые конвертеры, преобразующие цифровой сигнал выхода DisplayPort в аналоговый VGA-сигнал, обходятся значительно дороже.
DVI to VGA adapter
perekhodnik hdmi vga
Однако, например, при подключении телевизора с интерфейсом HDMI к разъему DVI практически всегда отсутствует звук.
adapter HDMI-DVI
HDMI cable to the DVI connector
Возможно ли сочетание устройств с различными версиями HDMI
При таком сочетании будут доступны лишь функции более ранней версии соответствующего интерфейса.
Например, если видеоплата с HDMI 1.2 подключена к ЗО-телевизору, поддерживающему HDMI 1.4, то ЗО-игры станут отображаться только в формате 2D.
Совет. Установка нового драйвера позволяет добавить поддержку HDMI 1.4 в некоторых видеоплатах на чипах от NVIDIA, например GeForce GTX 460.
Какие разъемы обеспечивают наилучшее качество изображения?
Как показало тестирование, аналоговый VGA-интерфейс дает наихудшее качество изображения, в особенности при передаче сигналов с разрешением более 1024х 768 пике. Такое разрешение сегодня поддерживают даже 17-дюймовые мониторы. Обладателям мониторов с большей диагональю и разрешением 1920×1080 пике, настоятельно рекомендуется использовать DVI, HDMI или DP.
Как подключить монитор к ноутбуку?
Большинство ноутбуков оснащается разъемами для подключения внешних мониторов. Вначале присоедините монитор к ноутбуку. После этого, используя кнопки Ш и KPI, можно переключаться между следующими режимами.
■ Использование внешнего монитора в качестве основного.
Дисплей ноутбука отключается, изображение выводится только на подключенный внешний монитор. Оптимальный вариант для киноманов и геймеров.
Режим клона. Внешний монитор и дисплей ноутбука демонстрируют одно и то же изображение
■ Практичная функция при проведении презентаций и семинаров.
■ Многоэкранный режим. Позволяет увеличить размер Рабочего стола Windows за счет использования нескольких мониторов. Очень удобно, например, набирая текст в Word, иметь перед глазами электронные сообщения.
Удастся ли присоединить телевизор к компьютеру ?
В современных компьютерах и ноутбуках отсутствуют аналоговые видеоинтерфейсы, такие как S-Video или композитный разъем. Поэтому подключить старый ЭЛТ-телевизор точно не получится. Однако подавляющее большинство плоских моделей оснащено интерфейсами DVI или HDMI, а значит, соединить их с компьютером не составит труда.
perekhodnik hdmi ty dvi
Нетбуки же, как правило, обладают только VGA-выходом, и с ними можно соединять лишь те телевизоры, у которых имеется VGA-вход.
Можно ли подключить монитор через USB
Для традиционных мониторов это возможно только с помощью дополнительного переходника DisplayLink . Впрочем, в продаже встречаются и модели, подключаемые к USB-порту компьютера напрямую — например, Samsung SyncMaster 940 UX.
Какова максимальная длина кабеля для монитора?
Возможности кабеля зависят от типа подключения. При использовании DVI длина соединения может достигать 10 м, однако в случае с HDMI и VGA она не должна превышать 5 м. Для достижения максимальной скорости передачи.
На что следует обращать внимание при покупке видеокабеля?
hdmi-dvi-cable
Чтобы расположенные поблизости электронные устройства не влияли на качество передаваемого сигнала, приобретайте только хорошо экранированные кабели. При использовании низкокачественного кабеля другие устройства, создавая помехи, могут в некоторых случаях даже снижать скорость передачи данных. В результате на экран будет выводиться прерывистое изображение либо появится эффект наложения спектров.
Позолоченные контакты предотвращают коррозию штекеров вследствие повышенной влажности воздуха. К тому же применяемые в современных кабелях позолоченные контакты снижают сопротивление между разъемом и штекером, отчего повышается качество передачи. Но как видно из практики: на всё это можно забить, на позолоченные контакты и прочую лобуду, дешёвые кабели китайского производства, а именно они поставляются в комплекте с мониторами и видеокартами. И очень неплохо справляются со своими обязанностями.
Для справки: как то, где то собрали меломанов для теста кабелей. Присутствовали и с позолоченными, и с платиновыми контактам, от 1000$ за шнурок и много дороже. Ну и оценки выставлялись за качество звучания. Что бы определить победителя , соревнования проводились ебстественно в тёмную, производителя видно не было. Ну и кому то из устроителей в голову пришла мысль послать сигнал через обыкновенный железный ЛОМ (которым землю долбят). И что ВЫ думаете, он занял одно из призовых мест.
Как выбрать колонки для компьютера?
А меломаны долго объясняли какой кристально чистый звук идёт по этому крутому кабелю.
Так что включайте голову, а то я видел у ребят кабель DVI по цене дороже чем видеокарта и монитор вместе взятые.
Итак, вы купили новенький мониторчик для своего настольного ПК — что же теперь делать с этим агрегатом? Как подключить монитор к компьютеру? На самом деле, задаться этим вопросом нужно было еще до того, как вы выбрали подходящий по характеристикам вариант и пошли в магазин отдать за него свои кровные. Ведь если у вас под столом уже имеется системный блок, то подбирать экран необходимо, исходя из тех разъемов для подключения монитора, которые уже есть в материнской плате или видюхе, либо покупать ее дополнительно.
Ну а теперь давайте по порядку. Итак, как вы уже могли понять из вышесказанного, подключить монитор к компьютеру можно:
Разумеется, для игр лучше иметь отдельную видюху, а лучше две, да еще с водяным охлаждением — но это тема . А здесь нас интересует прежде всего, какой разъем для подключения монитора мы увидим на задней панели корпуса компьютера. Чаще всего это старый VGA, DVI
Или более современный DisplayPort или HDMI
Для качества передачи картинки лучше, конечно, использовать два последних. Подробнее о разъемах можно почитать . Итак, посмотрели, какой из них имеется в системном блоке, после чего уже подбираем монитор с тем учетом, чтобы в нем либо имелся такой же разъем и кабель, либо, на крайняк, чтобы был переходник. В случае, если на ПК имеется одновременно и встроенная, и отдельная видеокарта, то ориентируемся на те разъемы, которые есть на дискретной, так как они могут отличаться. Ниже на картинке зеленым цветом выделены разъемы на встроенной в материнку карте, красным — на установленной отдельно.
А вот так выглядят разъемы для подключения на самом мониторе. На этом образце имеются HDMI, DVI и D-Sub (он же VGA).
То есть данный системный блок с этим монитором получится сконнектить через VGA или HDMI — остается только выбрать тот вариант, который нам по душе, а это конечно HDMI, и соединить их соответствующим кабелем.
После подключения монитора для корректного отображения картинки и цветопередачи необходимо будет установить драйверы, которые прилагаются к нему на CD.
Несколько лет назад VGA выход был главным интерфейсом использовавшийся для подключения ЭЛТ-мониторов (мониторы с электро-лучевой трубкой)и ЖК-мониторы (жидко-кристалические мониторы).
VGA (Video Graphics Adapter) используется для вывода аналогового сигнала, разъем для которого соответственно называют VGA или D-Sub 15 (15-контактный разъем). Также можно встретить и такую расшифровку аббревиатуры VGA — Video Graphics Array (массив пикселей) Сам разъем имеет 15 ножек и чаще всего синего цвета.
Впоследствии для ЖК мониторов стал использовать цифровой интерфейс DVI (Digital Visual Interface). Но этот выход не теряет своей популярности, он все еще используется в цифровых проекторах, в некоторых HDTV-телевизорах и в игровых консолях от Microsoft.
HDMI (High Definition Multimedia Interface) — мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов.
Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI.
В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1.
3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.
Главным конкурентом HDMI можно назвать разъем DisplayPort.
Если на вашей видеокарте отсутствует, то эту проблема легко решается с помощью переходника и разъема DVI.
DVI (Digital Visual Interface) – цифровой интерфейс, который применяется для подключения видеокарты к ЖК-мониторов, телевизоров, проекторов, а также плазменных панелей. DVI обеспечивает неискаженный вывод изображения, за счет того, что видеосигнал не проходит двойное анлагово/цифровое преобразование, то есть сигнал передается напрямую. Это заметно на высоких разрешениях.
Есть несколько разновидности интерфейса DVI:
DVI-D — интерфейс для вывода только цифрового сигнала;
DVI-I – комбинированный, который имеет аналоговые линии (VGA).
К DVI-I выходу мониторы, которые имеют аналоговый разъем, подключаются через специальный переходник.
Для передачи сигнала используют одноканальный Single-Link DVI или двухканальный Dual-Link DVI.
Dual-Link DVI – интерфейс позволяющий выводить изображение высокого разрешения, более 1920 х 1200 (такие как 2560×1600 и 2048×1536), поэтому для ЖК-мониторов с большим разрешением (к примеру 30») нужно подбирать видоекарту с поддержкой двухканального выхода DVI Dual-Link.
S-Video (или S-VHS) — аналоговый разъем, который используется для вывода изображения на телевизоры и видеотехнику. Пока качеству передачи сигнала превосходит выход типа «тюльпан». Аналоговый интерфейс S-Video подает сигнал низкого разрешения, где вся информация разделена на три канала, для каждого базового цвета. Хоть качество от этого лучше, но все также имеем низкое динамическое разрешение.
Композитный выход или разъём RCA (Radio Corporation of America) .
Обычный выход, который можно встретить на телевизорах и видеооборудовании. Для соединения используется коаксиальный кабель. На выходе образуется сигнал с низким разрешением и качество видео соответственно низкое.
Из-за большого размера компонентных разъемов, выходы расположены на переходнике. Первые три разъема отвечают за видео, два последних за звук.
Он представляет собой три раздельных разъёма «тюльпан»: «Y», «Pb» и «Pr». Благодаря этому на выходе получается разделенный цветовой сигнал для HDTV. Используется для вывода изображения на цифровые проекторы.
При наличии правильного кабеля и — иногда — переходника подключение компьютера или ноутбука к телевизору не составит труда. А для тех, кто дружит с умной аппаратурой и, соответственно, имеет ее все еще проще.
Шаг первый
Для начала надо определиться с портами, используемыми для передачи сигналов, которые имеются на компьютере. Для этого обследовать все имеющиеся на устройстве разъемы.
Если не получается понять к какому типу они принадлежат по внешнему виду, то следует найти их описание в документации, прилагаемой к компьютеру.
На современных устройствах используются следующие разъемы:
Имеются конечно и другие разъемы, но мы остановились только на описании самых популярных.
А потому почти со стопроцентной уверенностью можно заявлять, что хоть один из них да присутствует на вашем компьютере.
Шаг второй
Необходимо ту же операцию и с той же целью выполнить на телевизоре. Основная масса современных моделей оснащена как разъемами VGA, так и HDMI. Если используется более ранняя модель, то на ней имеются порты в формате RCA. Среди пользователей штекеры, посредством которых они подключаются, называют «тюльпанами».
Шаг третий
Выбирается кабель, оборудованный соответствующими разъемами.
Когда и на телевизионном приемнике, и на компьютере имеются HDMI-разъемы, то никаких проблем быть не может по определению. Надо просто взять HDMI-кабель и выполнить подключение.
Для подключения к телевизору с HDMI ПК не оборудованного таким портом, помимо HDMI-кабеля придется воспользоваться специальным конвертором сигнала. Он может быть и DVI → HDMI, и VGA → HDMI в зависимости оттого что имеется на компьютере.
Кроме провода HDMI, к подобным конверторам предусмотрено подключение дополнительного аудиокабеля, подключаемого к компьютеру. Благодаря этому появляется возможность передачи звука вопреки ограничениям VGA, а также DVI. Очень часто такой кабель входит в комплект продажи конвертора.
Если к телевизионному приемнику с HDMI необходимо подключить Mac, имеющий разъем Mini DisplayPort или Thunderbolt 2, то кроме HDMI-кабеля придется приобретать переходник HDMI → Mini DisplayPort. Когда необходима также и передача звука, у продавца следует спросить адаптер, поддерживающий аудио.
Однако на некоторых далеко не современных моделях невозможно произвести вывод звуковых сигналов на телевизионный приемник с HDMI, используя Mini DisplayPort. Выход тут один — слушать звук с динамиков ноутбука.
Процесс подключения к телевизору с HDMI одной из последних моделей Apple, имеющих разъем Thunderbolt 3 (USB-C) сопряжен с приобретением в качестве дополнения к HDMI-кабелю многопортового цифрового AV-адаптера USB-C.
Но может быть у вас не такая новая модель и имеющейся на ней порт USB-C не поддерживает Thunderbolt 3, тогда подойдет обычный адаптер USB‑C → HDMI.
И в этом случае порядок практически такой же, как и в предыдущем разделе. Различие в конверторе — DVI → VGA или HDMI → VGA. Главное к ним требование — способность выполнять преобразование сигнал в VGA.
Когда встает вопрос о подключении ну очень «древнего» по современным понятиям телевизионного приемника с «тюльпанами», то придется пользоваться конверторами типа VGA → RCA, HDMI → RCA и чем-то подобным, способным выдавать на выходе RCA-сигнал.
Для правильного выбора необходимых аксессуаров, надо просто рассказать продавцу о портах, имеющихся на ПК и телевизоре. На основании этих данных он подберет нужный комплект.
Шаг четвертый
Подключаем устройства, воспользовавшись для этой цели кабелем. Чтобы обеспечить полную безопасность, необходимо выключить и ПК, и телевизионный приемник.
Только когда будут выполнены эти требования, производятся необходимые подключения. По их окончании можно включать устройства. Если телевизионный приемник не «видит» компьютер как источник сигнала, то следует произвести необходимые настройки в телевизоре.
Шаг пятый
Использование возможностей компьютера для настройки качества картинки на телевизоре. Она необходима если изображение не будет иметь четкости. Делается это в системных настройках, разделе, отвечающем за монитор. Здесь задается нужное разрешение, соответствующее телевизору, и меняется режим отображения.
Многие задаются вопросом: а зачем вообще тратить деньги на покупку проводов, всяких преобразователей, если телевизор, и ноутбук поддерживают беспроводное подключение. Что бы узнать как подключить телевизор к ноутбуку по Wi-Fi прочтите .
Для правильного подключения монитора к системному блоку важно знать, какие интерфейсы имеются на компьютере и мониторе.
Разъемы бывают нескольких вариантов и по виду отличаются между собой разной формой и количеством внешних штырьков. Эти знания нужны для выбора правильного видеокабеля. Рассмотрим наиболее распространенные способы подключения монитора к системному блоку.
Подключить монитор к системному блоку можно с помощью шнура с одним из разъемов: VGA, DVI, HDMI и DisplayPort.
Рассмотрите возможные варианты, их преимущества и недостатки и выберите для себя подходящий.
| VGA | DVI | |
|---|---|---|
| Основная характеристика | Шнур в основном голубого цвета с боковыми винтиками. Максимальное разрешение, которое поддерживается, − 2048х1536рх при частоте 85 Hz | Коннектор закрепляется с помощью боковых винтиков. Размеры разъема немного больше, чем у VGA |
| Преимущества | Отсутствие проблем с подключением к компьютерному оборудованию старого образца | Данный порт значительно лучше VGA по любому из параметров. Главным плюсом является совместимость. Среди видов DVI наиболее популярными являются нижеследующие.DVI-D − характеризуется наличием дополнительных контактов для совместимости с HDMI стандартом. DVI-I − имеет контакты, совместимые как с HDMI, так и с VGA |
| Недостатки | Размеры шнура, кабеля и конвертация в цифровой формат на входе в монитор ухудшают изображение. Несмотря на разрешение, которое поддерживается портом, изображения на современных дисплеях не будут четкими | Большой размер коннектора. Не поддерживается видеоформат |
HDMI и DisplayPort – более новые интерфейсы подключения.
| HDMI 1.4 | HDMI 2.0 | DisplayРort 1.2 | |
|---|---|---|---|
| Преимущества | Поддерживается передача многоканального аудио, Интернета, большая глубина цветов, большое количество видеоформатов | Исправляет почти все недостатки HDMI 1.4 | Присутствует фиксирующий механизм. Может быть конвертирован в любые форматы. Максимальное разрешение – 4К при частоте 60 Hz. Есть возможность передачи любых данных. Несколько видеопотоков через одно соединения. Высокая пропускная способность |
| Недостатки | У коннектора нет фиксирующего механизма Максимальное разрешение в 4К передается лишь с частотой в 30 Hz. Отсутствует официальная поддержка широкого формата, такого как 21:9 или нескольких параллельных видеопотоков | Отсутствие фиксирующего механизма | Отсутствует в устаревших моделях системных блоков |
VGA – устаревший интерфейс, который используется в недорогих мониторах. Рекомендуем подключать монитор к системному блоку с помощью этого разъема только при отсутствии других портов.
Во время входа штырьков в пазы не применяйте физическую силу! Форма гнезда «подскажет», каким образом их нужно подключить.Читайте советы для выбора монитора в новой статье —
Во многих среднестатистических мониторах присутствует лишь VGA-интерфейс – это аналоговый вход, принимающий видеосигналы. Тогда как на системном блоке может быть и VGA, и DVI. При наличии DVI-порта лучше использовать именно его .
Важно! В сложившейся ситуации будет возможен только один способ подключения − DVI-I — VGA. Придется приобрести переходник DVI-VGA. Подключить аналоговый монитор с помощью разъема DVI-D невозможно, поскольку портом поддерживается лишь цифровая передача данных.
Выглядит переходник, как на фото: с одной его стороны – интерфейс DVI, а с другой – VGA.
Вставьте переходник стороной с DVI-интерфейсом в разъем на компьютере таким образом, чтобы с него выходил VGA-порт.
Подбираем для соответствующего разъема нужный штекер. Какие типы кабелей предлагают производители» HDMI,DVI,VGA,DisplayPort» и какой интерфейс является оптимальным для подключения монитора.
Раньше чтобы подключить монитор к компьютеру, использовали только аналоговый интерфейс VGA . В современных устройствах присутствуют разъемы » HDMI,DVI,VGA,DisplayPоrt». Посмотрим какими преимуществами и недостатками обладает каждый из интерфейсов.
С развитием новых технологий для плоских мониторов стало недостаточно возможностей разъема VGA . Чтобы достичь наивысшего качества изображения, необходимо использовать цифровой стандарт, такой как DVI . Производители устройств для домашних развлечений создали стандарт HDMI , ставший цифровым -преемником» аналогового разъема Scan.
Несколько позднее VESA (Ассоциация стандартизации видеоэлектроники) разработала DisplayPort .
Основные интерфейсы подключения мониторов.
■ VGA . Первый стандарт подключения, используемый и посей день, был разработан в 1987 году ведущим в то время производителем компьютеров IBM для своих ПК серии PS/2. VGA — сокращенное Video Graphics Array (массив пикселов), в свое время именно так называлась видеоплата в компьютерах PS/2, разрешение которой составляло 640×480 пике, (часто встречающееся в технической литературе сочетание «VGA-разрешение» означает именно эту величину).
Аналоговая система передачи данных с увеличением разрешения только ухудшает качество картинки. Поэтому в современных компьютерах стандартом является цифровой интерфейс.
. ■ DVI. Данная аббревиатура оз-naHaeTDigital Visual Interface-цифровой видеоинтерфейс. Он передает видеосигнал в цифровом формате, сохраняя при этом высокое качество изображения.
DVI имеет обратную совместимость: почти все компьютеры оснащены разъемом DVI-I, который способен передавать как цифровые видеоданные, так и VGA-сигнал.
Недорогие видеоплаты снабжаются DVI-выходом в модификации Single Link (одноканальное решение). Максимальное разрешение в данном случае составляет 1920х 1080 пике. (Full HD). Более дорогие модели видеоплат имеют двух-канальиый интерфейс DVI (Dual Link). К ним можно присоединять мониторы с разрешением до 2560×1600 пике.
Разъем DVI достаточно велик, поэтому Apple разработала для своих ноутбуков интерфейс Mini DVI. С помощью переходника удается подключать устройства с Mini DVI и к мониторам, оснащенным разъемом DVI.
интерфейсы подключения
■ HDMI . Сокращение HDMI расшифровывается как High Definition Multimedia Interface, то есть мультимедийный интерфейс высокого разрешения. В современных устройствах для домашнего развлечения, например плоских телевизорах и Blu-ray-плеерах, HDMI является стандартным интерфейсом подключения.
Как и в случае DVI, передача сигнала осуществляется в цифровом формате, что означает сохранение исходного качества. Вместе с HDMI была разработана технология защиты HDCP (High Bandwidth Digital Content Protection), препятствующая созданию точных копий, например, видеоматериалов.
Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт несколько раз подвергался изменениям, в частности — добавлялась поддержка новых аудио- и видеоформатов (см. таблицу вверху).
Для миниатюрных моделей техники существует интерфейс Mini HDMI; соответствующий кабель HDMI/Mini HMDI входит в комплект поставки многих устройств.
■ DisplayPort (DP). Новый тип цифрового интерфейса для связи видеоплат с устройствами отображения призван заменить DVI. Текущая версия стандарта 1.2 позволяет подключать несколько мониторов при их последовательном объединении в одну цепочку. Однако в настоящее время устройств, обладающих портом DP, не так много. Являясь прямым конкурентом HDMI, данный интерфейс имеет существенное преимущество с точки зрения производителей: не требует лицензионных отчислений. В то время как за каждое устройство с HDMI приходится платить четыре американских цента. Если на разъеме компьютера или ноутбука стоит обозначение «DP++», это указывает, что с помощью переходника можно подключать мониторы с интерфейсами DVI и HDMI.
Чтобы на тыльной стороне современных видеоплат оставалось достаточно места для разъемов иного назначения, был разработан уменьшенный вариант интерфейса DP. Например, видеоплаты Radeon серии HD6800 содержат до шести портов Mini DP.
HDMI,DVI,VGA,DisplayPort
Какой из этих стандартов получит самое широкое распространение? У HDMI шансы на успех очень велики, ведь данный интерфейс есть у большинства устройств. Однако в колоде производителей стран Азии имеется новый козырь: согласно официальным данным, интерфейс Digital Interactive Interface for Video and Audio (DiiVA) обеспечивает пропускную способность 13,5 Гбит/с (DP: 21,6; HDMI: 10,21. Кроме того, как обещают компании, максимальная длина кабеля между устройствами, например Blu-ray-плеером и телевизором, будет достигать 25 м. Никакой информации о том, как выглядит интерфейс DiiVA, пока нет.
Передача видео по USB
Два года назад появилась возможность подключать мониторы через USB с помощью переходников DisplayLink.
Однако ввиду невысокой (480 Мбит/с) пропускной способности соединение по USB 2.0 для передачи видео непригодно. Другое дело — свежая версия стандарта USB (3.0), обеспечивающая скорость передачи данных до 5 Гбит/с.
Переходник компании DisplayLink позволяет подключать мониторы непосредственно к USB-порту компьютера.
Как соединить компьютер и монитор с разными интерфейсами.
Благодаря переходникам есть множество вариантов подключения (см. таблицу внизу).
Распространенные переходники, например DVI-I/VGA, имеют вполне приемлемую стоимость. Так называемые конвертеры, преобразующие цифровой сигнал выхода DisplayPort в аналоговый VGA-сигнал, обходятся значительно дороже.
Однако, например, при подключении телевизора с интерфейсом HDMI к разъему DVI практически всегда отсутствует звук.
Возможно ли сочетание устройств с различными версиями HDMI
При таком сочетании будут доступны лишь функции более ранней версии соответствующего интерфейса.
Например, если видеоплата с HDMI 1.2 подключена к ЗО-телевизору, поддерживающему HDMI 1.4, то ЗО-игры станут отображаться только в формате 2D.
Совет. Установка нового драйвера позволяет добавить поддержку HDMI 1.4 в некоторых видеоплатах на чипах от NVIDIA, например GeForce GTX 460.
Какие разъемы обеспечивают наилучшее качество изображения?
Как показало тестирование, аналоговый VGA-интерфейс дает наихудшее качество изображения, в особенности при передаче сигналов с разрешением более 1024х 768 пике. Такое разрешение сегодня поддерживают даже 17-дюймовые мониторы. Обладателям мониторов с большей диагональю и разрешением 1920×1080 пике, настоятельно рекомендуется использовать DVI, HDMI или DP.
Как подключить монитор к ноутбуку?
Большинство ноутбуков оснащается разъемами для подключения внешних мониторов. Вначале присоедините монитор к ноутбуку. После этого, используя кнопки Ш и KPI , можно переключаться между следующими режимами.
■ Использование внешнего монитора в качестве основного.
Дисплей ноутбука отключается, изображение выводится только на подключенный внешний монитор. Оптимальный вариант для киноманов и геймеров.
Режим клона. Внешний монитор и дисплей ноутбука демонстрируют одно и то же изображение
■ Практичная функция при проведении презентаций и семинаров.
■ Многоэкранный режим. Позволяет увеличить размер Рабочего стола Windows за счет использования нескольких мониторов. Очень удобно, например, набирая текст в Word, иметь перед глазами электронные сообщения.
Удастся ли присоединить телевизор к компьютеру?
В современных компьютерах и ноутбуках отсутствуют аналоговые видеоинтерфейсы, такие как S-Video или композитный разъем. Поэтому подключить старый ЭЛТ-телевизор точно не получится. Однако подавляющее большинство плоских моделей оснащено интерфейсами DVI или HDMI, а значит, соединить их с компьютером не составит труда.
Нетбуки же, как правило, обладают только VGA-выходом, и с ними можно соединять лишь те телевизоры, у которых имеется VGA-вход.
Можно ли подключить монитор через USB
Для традиционных мониторов это возможно только с помощью дополнительного переходника DisplayLink . Впрочем, в продаже встречаются и модели, подключаемые к USB-порту компьютера напрямую — например, Samsung SyncMaster 940 UX.
Какова максимальная длина кабеля для монитора?
Возможности кабеля зависят от типа подключения. При использовании DVI длина соединения может достигать 10 м, однако в случае с HDMI и VGA она не должна превышать 5 м. Для достижения максимальной скорости передачи.
На что следует обращать внимание при покупке видеокабеля?
Чтобы расположенные поблизости электронные устройства не влияли на качество передаваемого сигнала, приобретайте только хорошо экранированные кабели. При использовании низкокачественного кабеля другие устройства, создавая помехи, могут в некоторых случаях даже снижать скорость передачи данных. В результате на экран будет выводиться прерывистое изображение либо появится эффект наложения спектров.
Позолоченные контакты предотвращают коррозию штекеров вследствие повышенной влажности воздуха. К тому же применяемые в современных кабелях позолоченные контакты снижают сопротивление между разъемом и штекером, отчего повышается качество передачи. Но как видно из практики: на всё это можно забить, на позолоченные контакты и прочую лобуду, дешёвые кабели китайского производства, а именно они поставляются в комплекте с мониторами и видеокартами. И очень неплохо справляются со своими обязанностями.
Для справки: как то, где то собрали меломанов для теста кабелей. Присутствовали и с позолоченными, и с платиновыми контактам, от 1000$ за шнурок и много дороже. Ну и оценки выставлялись за качество звучания. Что бы определить победителя, соревнования проводились ебстественно в тёмную, производителя видно не было. Ну и кому то из устроителей в голову пришла мысль послать сигнал через обыкновенный железный ЛОМ (которым землю долбят). И что ВЫ думаете, он занял одно из призовых мест.
А меломаны долго объясняли какой кристально чистый звук идёт по этому крутому кабелю.
Так что включайте голову, а то я видел у ребят кабель DVI по цене дороже чем видеокарта и монитор вместе взятые.
Примечание:
619AT (в корпусе, со встроенным сенсорным экраном)
619A (в корпусе, без встроенного сенсорного экрана)
619AT SKD (без корпуса, со встроенным сенсорным корпусом)
619A SKD (без и встроенного сенсорного экрана)
Совет: Рекомендуем использовать оригинальные аксессуары от производителя, чтобы предотвратить повреждение устройства.
619A — несенсорная версия модели 619AT монитор 7 с HDMI + VGA + AV.Встроенный аудио динамик, небольшой вес и невысокая цена делают эту модель привлекательной и популярной.
LED широкоформатный экран 7 дюймов
Монитор Lilliput 619A имеет широкоформатный дисплей 7 с высокой яркостью и контрастностью.
Диагональ монитора 7 дюймов отлично подходит для установки на камеру.
Разработан для работы с зеркальными DSLR камерами
В данном мониторе есть все необходимое для работы с зеркальными камерами в качестве видоискателя.Большой дисплей 7 дюймов с отличными характеристиками, широкий выбор видеовходов, крепление «горячий башмак» и пульт ДУ. А учитывая невысокую стоимость данный монитор станет отличным выбором для многих фотографов и операторов.
Высокая контрастность
Высокая контрастность ЖК дисплея дает более четкое изображение, что особенно важно при работе в условиях яркого внешнего освещения, например, на улице.
Высокая яркость
Высокая яркость очень важная характеристика для мониторов в сочетании с хорошей контрастностью, монитор выдает сочные, четкие и реалистичные цвета, которые позволяют по-настоящему оценить качество каждого кадра.
| Характеристики экрана | |
| Диагональ экрана | 7 |
| Разрешение экрана | 800×480 |
| Соотношение сторон | 16: 9 |
| Широкоформатный экран | Да |
| Яркость, кд / м2 | 450 |
| Контрастность | 500 |
| Время отклика, мс | 15 |
| Углы обзора | 140 ° (Г) / 120 ° (В) |
| Шаг пикселов, мм | 0. 19×0,19 |
| Активная область, мм | 152,4×91,44 |
| Ширина активной области, мм | 152,4 |
| Высота активной области, мм | 91,44 |
| Тип подсветки экрана | светодиод |
| Модель ЖК дисплея | АТ070ТН83 В.2; AT070TN84 V.1; AT070TN83 V.1; AT070TN82 В.1 |
| Сенсорный экран (тип) | нет |
| Интерфейсы и разъемы | |
| Видеовходы | HDMI; VGA; AVx2 |
| Тип разъемов AV | RCA — 1 вход |
| Аудио | Динамик |
| Электропитание | |
| Напряжение питания | ДК 12В |
| Ток потребления | 0,34А |
| Мощность потребления, Вт | 8Вт |
| Корпус и крепление | |
| Тип корпуса монитора | настольный / настенный |
| Способ крепления монитора | торцевые отверстия под винт; VESA; подставка в комплекте |
| Размер VESA, мм | 75×75 |
| Условия эксплуатации | |
| Рабочая температура | -20 ~ + 60 ° С |
| Температура хранения | -30 ~ + 70 ° С |
| Габариты и вес | |
| Ширина, мм | 187 |
| Высота, мм | 128 |
| Глубина, мм | 33,4 |
| Вес, г | 486 |
| Габариты упаковки | 290x238x75 |
| Вес упаковки, кг | 2 |
Компактный монитор видеонаблюдения с экраном 7 дюймов по диагонали, с высоким разрешением 1024 * 600 пикселей и питанием 12 вольт постоянного тока.
TFT монитор для стационарного видеорегистратора.
Этот монитор можно применять для подключения аналоговых камер видеонаблюдения через дваых AV видеовхода, камеры заднего вида автомобилей, для подключения к компьютеру через VGA вход, ноутбуку, спутниковому тюнеру. При ограниченном пространстве возле персонального компьютера этот монитор удобно применять.
Особенность монитора- одновременно их двух камер наблюдения, чтобы переключать панель по очереди с пульта или передней панели.
Также этот монитор удобно использовать для подключения к стационарному видеорегистратору любого типа — 4-х, 8-и, 16 канальным и т.д. Малые размеры монитора, его компактность позволяют использовать его для отображения и контроля технологических процессов на производстве, при исследованиях.
В комплекте к нужству есть поворотное крепление, что позволяет соединить монитор на вертикальной, горизонтальной, любой другой поверхности и направить экран в другую сторону.
Особенностями данного монитора является наличие дополнительных видеовходов VGA и HDMI помимо основного видеовхода AV.
Актуально использовать монитор для установщиков видеонаблюдения при точной настройке камер, благодаря своей компактности и низкому энергопотреблению. При этом подать на монитор питание можно с аккумулятора 12 в.
Для удобства управления монитором в нем имеются кнопки управления на передней панели, с помощью которых можно выбрать вход для подключения камеры наблюдения и других источников видеосигнала, проверить настройки изображения, язык меню, выполнить переворот изображения, отключить-включенный монитор.
Технические характеристики:
Подключение питания для монитора производится от внешнего источника 12 вольт 1 ампер (не идет в комплекте) через стандартный разъем, или проводниками.
Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or.Une envie de monitor vga авто 7 дюймов? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительно, кому вы завидуете.
Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.
Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles.Вот монитор vga авто 7 дюймов va faire envie à tous vos proches, croyez-nous! «
AliExpress для сравнения, чтобы узнать о разных ценностях и рекламных акциях. Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies.
Il vous suivre de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости ».
Alors n’attendez plus, offrez-vous votre / vos monitor vga авто 7 дюймов! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux.Pensez à les récupérer pour obtenir ce (s) Monitor vga авто 7 дюймов без приставки «
»Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.
Автомобильный 7-дюймовый монитор Podofo K0106 — можно использовать как в легковом, так и грузовом автомобиле, благодаря широкому диапазону напряжения питания 12 — 24 вольта.
Он прекрасно послужит в качестве экрана для камеры заднего вида, так и в качестве мини телевизора или дисплея при подключении его к TV тюнеру или медиа плееру. Благодаря наличию на корпусе нескольких видов видеовходов AV, VGA и HDMI — Вы так же можете использовать как портативный монитор.
Автомонитор имеет небольшой размер корпуса — 171 х 115 х 32 мм, большую часть передней панели занимает LCD дисплей 7 дюймов. На задней панели встроен динамик для воспроизведения звука и разъёмы для подключения, HDMI, VGA и AV кабеля, благодаря чему можно подключить источники видеосигнала.Под дисплеем расположены кнопки управления и вызов меню. Высокое разрешение экрана 1024х600 пикселей, по сравнению с аналогами дает четкую и детальную картинку. В меню настроек также можно отрегулировать яркость, контрастность, громкость звука, выбрать источник видеосигнала и другие настройки.
Сам корпус сделан из прочного пластика черного цвета, на его задней стороне разъем для крепления стойки, идущей в комплекте.
С помощью стойки крепления — Вы можете установить этот автомонитор на передней панели автомобиля или торпедо.Так же стойка позволяет отрегулировать уровень наклона монитора. Из монитора выходит несъёмный комплексный кабель длиной 50 см, через который можно подать питание и видеосигнал на монитор автомобильный. Его можно запустить внутрь торпедо и таким образом сделать подключение незаметным, без висящих проводов.
Автомобильный монитор поддерживает видео стандарты PAL и NTSC, переключается между этим происходит автоматически. Также имеется возможность подключения нескольких источников видеосигнала, например автомобильного ТВ тюнера и камеры.Переключение между ними происходит с помощью кнопок на панели управления или пульта ДУ.
Управлять функциями монитора можно как кнопками, так и с помощью дистанционного пульта из комплекта. Питание монитора предусмотрено от сети через адаптер 12 В или от автомобильной электросети с напряжением 12 — 24 вольта через встроенный комбинированный кабель подключения.
Питание пульта от батарейки типа CR2025.
Купить автомобильный монитор 7 дюймов Podofo K0106 можно в нашем магазине в г. Алматы.Киев или заказать в интернет — магазине с доставкой по всей Украине наложенным платежом и оплатить при получении.
Нужен был компактный монитор 7 «для цифрового микроскопа и других разных задач, поэтому мои требования были такие: наличие IPS-матрицы, возможность запитки от 5В и наличие VGA / HDMI / AV портов на разные случаи жизни. В общем, нашёл, заказал и получил» .
Характеристики
Разрешение: 1024X600
Тип матрицы: IPS
Яркость панели: 400: 1
Контрастность: 800: 1
Цветов: 262 К / 16,7 М (6-бит)
Угол обзора: 89/89/89/89 (вверх, вниз, влево и вправо)
Сигнальный интерфейс: TTL50P (1ch 8-бит)
Габариты: 176 мм X 132 мм
Площадь дисплея: 154,08 мм X 85,92 мм
Питание: 5В 2А
Внешний вид
Продавец посылку запечатал добротно.Комплект приехал целый и невредимый.
Комплектация включает монитор, HDMI-кабель, DC кабель 5525-USB, подставка на резьбе 1/4 «, наклейка, повторяющая контурная подножия подставки.
Собственно сам монитор
Пластик обычный недорогой, шервавый. При этом сборка хорошая, без люфтов и скрипов.
Размеры корпуса 17.3 х 12.8 х 3.7 см
Размер экрана 15.5 х 8.7 см, диагональ 17.5см
Вес без подставки 315 грамм.
Экран, замечу, матовый и утопленный, что плюс.Пробежимся по органам управления: кнопки слева-направо — включение / выключение, меню, громкость ±, переключение источника. Левый кружок — индикаторный светодиод зелёный / красный, прямоугольное окошко справа — ИК-приёмник, но пульта в комплекте, как вы уже заметили, небыло.
Задняя сторона — тоже пластик, слева вентиляционные отверстия. Отверстия справа — динамики. Да, их здесь два.
По центру металлическая крепёжная салазка для установки куда-нибудь.
Нижняя резьба 1/4 «для крепежа на любой распространенный штатив
Боковые грани пустые
за исключением одной, где расположен массив входных портов: питание DC5525 5В, HDMI, VGA, Video
Немного разбора устройства
Комплектный держатель сделан из пластика, за исключением металлического основания, конструкция откидная
резьба 1/4 «также позволяет крепить монитор на любой треногу, если это потребуется
Меню и Настройки
Вызвать меню можно по однократному клавишию М.
Настройки несколько богаче, чем на некоторых телевизорах — здесь доступны регулировка яркости, контрастности, оттенка, насыщенности, цветовой температуры, каналов RGB по отдельной, вариаций отзеркаливания изображения. Среди доступных языков доступна и русский, но по традициям — с неприятным шрифтом.
Подключение к ноутбуку
Подключение осуществлял по HDMI. Но этого недостаточно, чтобы монитор заработал. Необходимо также подать питание 5В, например с того же ноутбука от USB-порта.Это чуть более 0.5А
Монитор в системе определяется сразу и без проблем.
Пример дублированного экрана со страницей mysku
По умолчанию весь звук выводится на динамики внешнего монитора. Эта возможность доступна только при подключении по HDMI
VGA-порт в моём ноутбуке нет. Зато нашёл другой ноутбук. Когда-то давно ребёнок его уронил и тот развалился на две части. По сути, это тушка без монитора.
Разломанный ноутбук пару лет пролежал на чердаке сарая, где сидят куры.Acer Travemate 2313, если кому интересно.
К моему удивлению, устройство и на сегодняшний день оказалось способно включиться и работать.
Картинка выводится не целиком, но это решаемо в настройках системы.
Тесты, углы обзора, картинки
Немного сравнения, как смотрится одна и также картинка на IPS-ноутбуке и на этом мониторе. Скажу сразу, экран ноутбука более контрастный, чёрный цвет глубже и чернее.А чёрные участки на маленьком монитореят в серый цвет, а сама картинка не такая контрастная, скорее нейтральная.
Многие мониторы в ноутбуках Thinkpad не славятся широким цветовым охватом, в результате чего часто вместо натурального красного цвета получаем морковный. Маленький монитор демонстрирует более широкий цветовой охват и красный цвет в этом сравнении показывает более достоверно.
Углы обзора типичны для IPS — картинка не инвертируется.
Но если смотреть не от границы экрана, а от углов, то падает контраст.
Проверка разрешения. Было заявлено 1024×600. Нарисовал соответствующую картинку с чередующимися через один линиими, а также мелкий текст, дабы показать читаемость.
Разрешение верное
Минимально читаемый шрифт 5-й жирный, меньше — буквы начинают рыхлиться из-за недостатка разрешения
Утечки света на однотонном особенно чёрном фоне заметны, с чёрным верхним углом
Имеется такой дефект, как бандинг — это статичные горизонтальные полосы, заметные на однотонных изображениях.Внизу показано на фото, особенно на том, где подкорректировал такую уровень
На белом фоне уже почти незаметен
Другой дефект имеет природу. Если на таком мониторе на несколько минут оставить статичную картинку, то при смене изображения на что-то однотонное будут видны границы контрастных элементов от предыдущей картинки. Артефакты исчезают со временем.
Моментально решить проблему переподключением питания не получится, надо просто подождать.
Смена яркости: 0%, 75%, 100%.
Под лучами солнечного света монитор остаётся просматриваемым. Здесь нет резких бликов, так как поверхность экрана матовая.
Просто вывод разных картинок. На большинстве из них вышенайденные дефекты не так уж и бросаются в глаза.
ВИДЕО-сравнение звучания динамиков: thinkpad e5905 vs обозреваемый монитор 9675 9672 9675 при обзоре вида с задней камеры, видеонаблюдении, подключив его к регистратору, либо аналоговую камеру к нему.Помимо прочего, это ноутбуки, системные блоки, андроид / windows-свистки.
Я в основном использую этот монитор с промышленным микроскопом для паяльных работ. Артефакты совсем незаметны при такой сценарии. Разрешение матрицы микроскопа 1280х720, разрешение монитора 1024х600, поэтому не сильно теряю в чёткости.
Итого:
— картинка приемлемая, углы обзора устраивают
— но есть дефекты (застывание контуров, бандинг)
— звук умеет выводить, но только по HDMI
— от 5В работает, можно питать от повербанка без триггера (9, 12В тоже)
список обзоров, где используется этот монитор при выводе картинки с микроскопа (запись гиф-анимаций производил прямо с монитора этого, так как микроскоп не поддерживает прямую запись потока на носитель):
— Промышленный микроскоп 1.3Mpx на штативе и с объективом C-Mount
— Титановый пинцет
— Красный клей для фиксации SMD | Живой обзор
Если в вашем городе есть наш партнер по установке, тогда мы сможем предложить Вам бесплатную установку магнитолы и оплату после установки. Если вы планируете установить магнитолу самостоятельно, тогда мы предлагаем следующие методы оплаты:
Наложенный платеж — оплата при получении товара на почте (только по Украине).
Услуга наложенного платежа доступна при использовании таких сервисов доставки как Новая почта, Автолюкс, Интайм или любой другой курьера, который предоставляет услугу сервиса доставки.
Приват24 — оплата товара осуществляется через онлайн-банкинг Privat24.ua в автоматическом режиме, с использованием расчетной или кредитной карты.
ПриватБанк — оплата производится на расчетный счет по квитанции в любом отделении банка или на карте в отделении Приватбанка (касса или терминал).Мы свяжемся с Вами, чтобы сообщить реквизиты для совершения платежа.
Наличными — оплата товара при получении в нашем офисе. Мы будем рады встретиться с Вами для совершения сделки по передаче товара и принятия от Вас оплаты.
VISA / MasterCard — мы принимаем платежи по банковским картам Visa или MasterCard из 203 стран мира в режиме on-line.
Платежи по картам обеспечиваются безопасным банковским платежным шлюзом.Надежность платежной системы сертифицирована Проверено Visa и MasterCard SecureCode.
Мгновенная рассрочка — оплата товара осуществляется в рассрочку до 24 ежемесячная комиссия составляет 2.9%. Сервис предоставлен ПриватБанком.
PayPal — оплата товара осуществляется через онлайн систему платажей PayPal с помощью кредитных карт Visa и MasterCard.
Биткойн — пиринговая платёжная система, для обеспечения функционирования и защиты системы криптографические методы.
Предоплата . Мы можем внести небольшую предоплату (около 3% от стоимости товара) в том случае, если необходимого товара нет в наличии на складе и его требуется заказать у производителя.
После получения товара к нам на склад, товар высылается покупателю наложенным платежом на соответствующую сумму с вычетом совершенной предоплаты.
Внимание! Доставка магнитолы в любой город Украины бесплатно! Так же если в вашем городе есть наш партнер по установке, тогда мы сможем предложить Вам бесплатную доставку к партнеру, бесплатную установку магнитолы и оплату после установки. Если вы планируете установить магнитолу самостоятельно или другим способом, тогда мы предлагаем следующие методы доставки:
Новая Почта .Доставка товара с использованием услуги «наложенный платеж» или без нее. Доставка в любой город Украины бесплатно! Комиссия за наложенный платеж оплачивается покупателем. Размер за услугу наложенного платежа можно расчитать на комиссии Новой почты.
Другой курьер . Любая другая удобная для Вас курьерская служба Украины с использованием услуги «наложенный платеж» или без нее.
Мы сможем отправить посылку любой курьерской службой Украины: Автолюкс, Интайм, Гюнсел, Н экспресс и т.д. Доставка в любой город Украины бесплатно! Комиссия за наложенный платеж оплачивается покупателем.
Доставка в страны СНГ . Экспресс-доставка EMS в страны СНГ: Азербайджан, Армения, Беларусь, Казахстан, Кыргызстан, Молдова, Россия, Таджикистан, Туркменистан, Узбекистан и др. Срок доставки 3-10 дней. Найти, чтобы узнать сроки доставки и сумму платежа за доставку в вашу страну.
Международная доставка. Мы сотрудничаем с многими курьерами, такими как DHL, UPS, Fedex и др., Можем отправить товар практически в любую страну земного шара. Свяжитесь с нами для того, чтобы узнать сроки доставки и сумму платежа за доставку в вашу страну.
com 37,99 долларов США — 39,99 / шт.
Мин. заказ 1 шт.
| Упаковка: | Стандартную картонную коробку.10 шт / коробка, размер коробки; 38 * 32 * 46c, вес: 9,5 кг |
|---|---|
| Гарантированность (год): | На возраст от 1 года |
| Цвет: | Черный |
| Соотношение сторон дисплея: | 16:10 |
| Серия: | Для бизнеса |
| Послепродажное обслуживание: | Возврат и замена, Для ремонта |
| Статус товара: | Новый |
| Применение: | Рабочий стол |
| Время отклика: | 40 г-жа |
| Яркость: | 300 кд / м |
| Тип интерфейса: | D-SUB, BNC / AV / VGA / BNC |
| Коэффициент контрастности: | 800: 1 |
| Широкоформатный: | Да |
| Тип панели: | Тонкопленочный транзистор |
| Наименование: | ZHIXIANDA |
| Происхождение товара: | Китай |
| Особенность: | Динамик |
| Название товара: | Андроид-монитор-монитор |
| Номер модели :: | H0716 |
| Тип дисплея: | 16: 9 7 «активная матрица TFT ЖК-дисплей | .
| Разрешение: | 1024 * 600 |
| Контраст: | 800: 1 |
| Яркость: | 300 кд / м2 |
| Время отклика: | 40 г-жа |
| Угол обзора: | 85/85/85/85 |
| Частота (H / V): | Туфли на танкетке, размеры 30-80 кГц / 60-75 кГц |
| Гарантия: | 12 месяцев |
Самый быстрый способ найти подходящих поставщиков Получить котировку сейчас
Шэньчжэнь Zhixianda Technology Co., ООО
Китай | Производитель
Местное время поставщика — 13:15
Загрузка …
Не удалось загрузить данные.
