Приборки авто разных годов выпуска практически идентичны. Символы на доске версии 2013 года мало отличаются от аналогов 1 и 2 поколения.
Здесь находятся знаки, указывающие на идентичные неисправности и отвечающие за аналогичные индикаторы.
Отдельная категория указателей отвечает в основном за индикацию состояния бортовых систем и механизмов. Подобные символы не говорят о серьезных поломках, просто уведомляя водителя.
Описание и полная расшифровка индикаторов выглядит так.
| Визуальное обозначение | Расшифровка |
| Стрелочный указатель уровня топлива | Указывает на остаток бензина в топливном баке. При исчерпывании запаса загорается следующий знак. |
| Подобный указатель говорит о том, что в бензобаке осталось менее 10 литров топлива и требуется срочно заправить автомобиль. Изначально красный символ бензоколонки мигает, при выработке горючего до 5-6 литров – горит постоянно. | |
На моделях ВАЗ указывает на разряд аккумулятора или сильное падение напряжения в сети. Обычно появляется после длительных попыток завести машину на морозе. Для устранения достаточно заменить или зарядить батарею. | |
| Ключик на фоне красной машины говорит, что включен иммобилайзер. Опция отсутствует у моделей 2008 года. В зависимости от комплектации на приборке машины может вспыхивать зеленый ключ. Если лампа мигает – система неисправна. | |
| Стандартные индикаторы активации поворотников. Световые указатели загораются соответственно для левого или правого поворота. Если световые индикаторы моргают одновременно – включена аварийная сигнализация (параллельно загорается красный треугольник). | |
| Подобный индикатор горит, когда машина стоит на ручнике. Также может свидетельствовать о серьезном нарушении работы двигателя. | |
| Система ABS работает некорректно или пробито колесо. Система присутствует в машинах опционально и не имеет прямого отношения к тормозной системе.
| |
Красная лейка имеет соответствующее обозначение. Лампочка показывает критическое падение давления масла в двигателе. Если индикатор гаснет после прогрева машины и выравнивания оборотов силовой установки – все в порядке. | |
| Зеленый символ говорит об активации габаритных огней. | |
| Головное освещение автомобиля находится в режиме дальнего режима. Загорается только при активации режима. | |
| Стрелочный указатель температуры антифриза | Индикатор устанавливается на всех машинах без исключения и отображает фактическую температуру антифриза. |
Отдельно присутствует группа значков, свидетельствующих о наличии поломок и неисправностей внутри бортовых систем автомобиля. Эмблемы выведены в пространстве, окружающем основные приборы. Далее приведена расшифровка указателей с фото сопровождением.
| Значок | Расшифровка |
Если мигает машинка с ключиком – это указывает на неисправность или отсутствие отклика иммобилайзера. Для устранения проблемы нужно проверить блок. | |
| На приборке моргает восклицательный знак, окруженный скобками, что выдает неисправность в тормозной системе или АБС. Аналогичный указатель расположенный немного выше может выдавать неправильно прокачанную тормозную систему. | |
| Электроусилитель руля неисправен или обнаружены дефекты в работе механизма. Преимущественно устанавливается на машины после 2011 года выпуска. | |
| Поломка в проводке или блоках, отвечающих за управление подушками безопасности. Если после запуска двигателя значок горит – указанный элемент может не сработать при ударной нагрузке. | |
| Ремни безопасности не пристегнуты. Также может быть красным цветом. Параллельно сопровождается звуковым сигналом. | |
| Подушка безопасности пассажира не активирована или неисправна. Обычно загорается при запуске двигателя. | |
Если индикатор постоянно моргает – это указывает на поломку аккумулятора или его критический разряд. | |
| Необходима срочная проверка всех систем двигателя – обнаружена критическая неисправность. |
Причины, по которым могут загораться указанные значки, всегда требуют вмешательства водителя. Игнорирование сигналов машины может спровоцировать серьезную поломку.
В зависимости от года выпуска и комплектации, расшифровка индикаторов щитка приборов может отличаться. Точное определение можно увидеть в сервисном руководстве автомобиля.
Самодиагностика приборной доски ВАЗ Приора необходима для возможности обнаружения скрытых проблем или дефектов бортовых систем. Для выполнения процедуры потребуется выполнить определенную последовательность действий.
Также вспыхнут все индикаторы.Проблема будет определена, если какой-либо сигнал не откликнется на манипуляции.

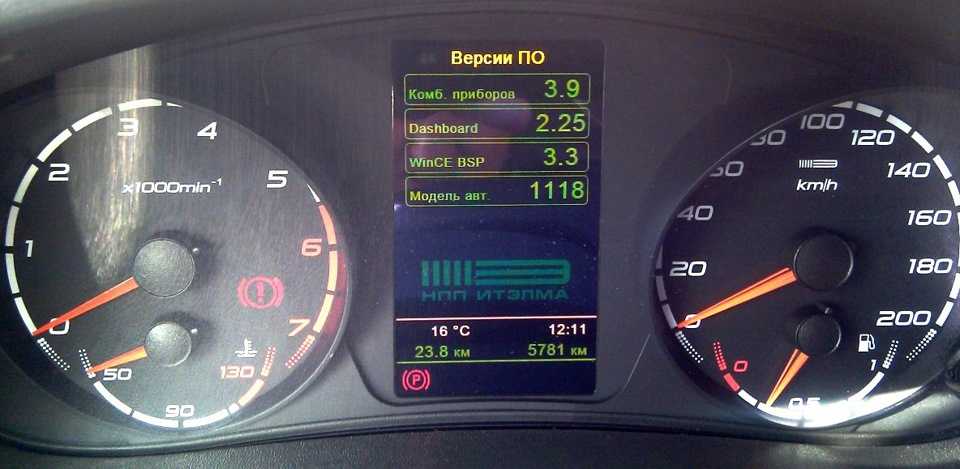

При входе в режим самодиагностики на дисплее могут появиться комбинации чисел и букв, указывающие на часть цепи, где обнаружена неисправность.
Обычно после входа в сервисный режим на приборке появляется одна или несколько цифр:
Приборка Приоры не имеет большого количества деталей, подверженных частым поломкам. Обычно ремонт индикаторного блока сводится к замене лампочек и отдельных элементов устройства. Пользователи прибегают к замене доски только в том случае, когда присутствует нарушение работы контактной группы, разъемов или повреждена плата.
При серьезных повреждениях (крупное замыкание, приведшее к перегоранию основных элементов конструкции) ремонт может быть не рентабельным. Стоимость работ и материалов зачастую превышает цену нового модуля.
При эксплуатации автомобиля могут выйти из строя отдельные элементы приборки. В числе самых распространенных поломок выступают факторы.

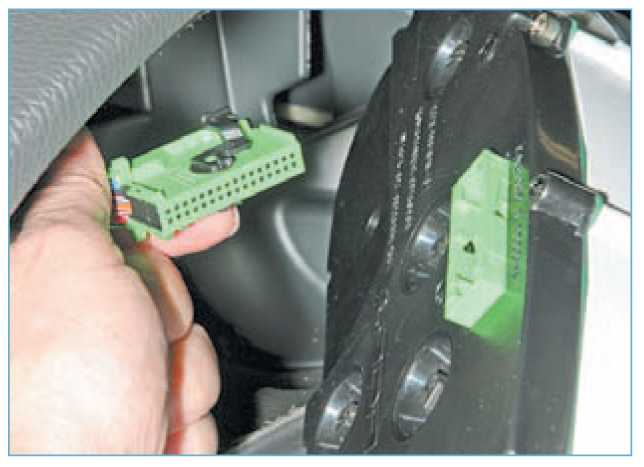

Для демонтажа модуля потребуется подготовить две отвертки – крестовую и плоскую. Полная замена приборки Приоры выглядит так.
Установка выполняется в обратной последовательности.
