Автор:Иван Баранов
Об основных параметрах работы транспортного средства водитель может узнать благодаря приборной панели. На этом устройстве установлены основные датчики и индикаторы, сигнализирующие о работе тех или иных приборов. Одним из таковых приборов является тахометр. По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как произвести замену устройства — подробная инструкция описана ниже.
Содержание
[ Раскрыть]
[ Скрыть]
Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала.
Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.
Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.
«Семерочная» приборка с тахометромЗачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов.
В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.
Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:
Два из них — это питание, один — идет к ЭБУ, а еще один — непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео — minishumaher).О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.
Подробнее о замене устройства:
После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.Загрузка …
На видео ниже представлен обзор обновленного щитка, работающего на микроконтроллере (автор — Вадим Корнелюк).
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (50.
00%)
Нет (50.00%)
Главная » Электрооборудование Ваз 2107
Электрооборудование Ваз 2107
Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.
Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.
Содержание
Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя.
В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.
Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.
Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

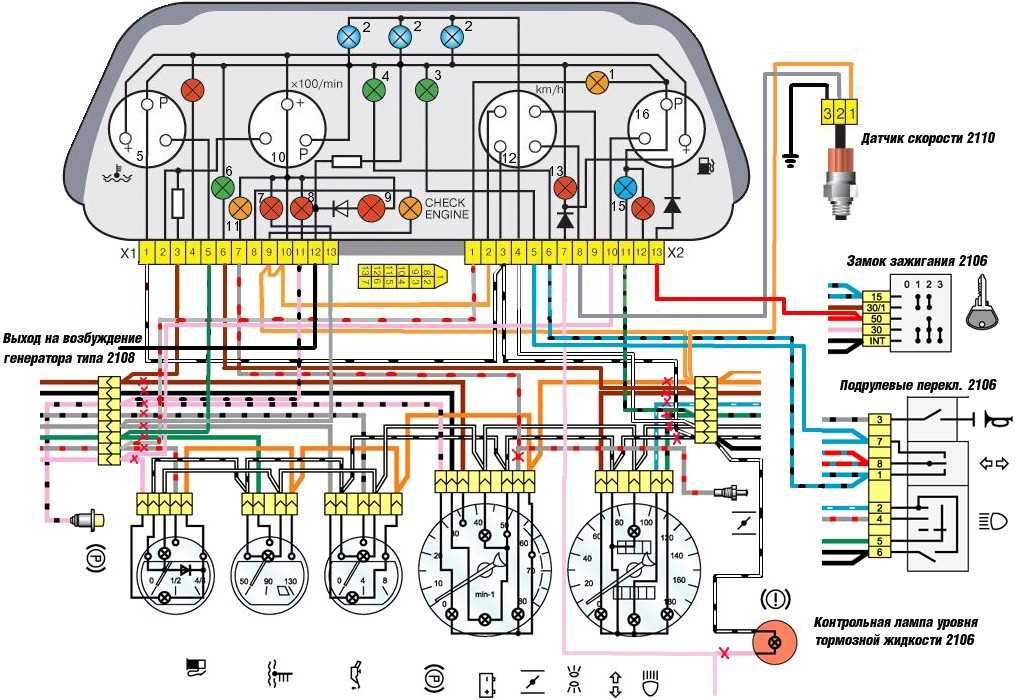

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя. Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.
Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра.
Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.
Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода.
Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом.
В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.
Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам. Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.
У каждого автомобиля своя приборная панель. Все они отличаются по стилю и дизайну, но всех их объединяет то, что все они показывают одни и те же данные. Как правило, это данные о скорости автомобиля (спидометр), а также количество оборотов двигателя в минуту ( тахометр ).
Сегодня поговорим о неисправностях тахометра. Вы узнаете, почему не работает тахометр, а также об основных неисправностях тахометра ВАЗ .
Тахометр — это прибор, который, как я уже говорил, показывает количество оборотов двигателя в минуту (тысячи об/мин).
Показания тахометра необходимы для того, чтобы водителю (обычно новичку) было легче ориентироваться и правильно выбирать нужную передачу (повышенную или пониженную). Также тахометр нужен для того, чтобы контролировать правильность работы мотора по количеству оборотов. Например, когда обороты плавают или слишком высоки, можно вовремя обнаружить неисправность.
Первые тахометры были аналоговыми (их еще называют стрелочными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра равно 1 тысяче оборотов. Чуть позже на автомобилях преимущественно западного производства стали появляться цифровые (электронные) тахометры. Данные в электронных тахометрах выводятся на табло (ЖК или жидкокристаллический дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, поскольку, как и более старые тахометры, отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.
К подергиванию стрелки тахометра часто приводят так называемые силиконовые провода зажигания, которыми автовладельцы заменяют стандартные провода. Причина кроется в различиях погонных сопротивлений тех и других проводов, в результате меняется форма импульса тока и стрелка ведет себя неправильно. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту, и сводится оно к замене (уменьшению номинала) резистора на плате КП. В заключение хотелось бы отметить, что вышеописанные причины и методы диагностики поверхностны и наиболее распространены. Изучить вопрос подробнее и понять почему не работает тахометр или почему дергается стрелка тахометра, можно только при наличии специального оборудования. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра, рекомендую обратиться за помощью к специалистам на СТО.
Рекомендуем начать с проверки подключения провода к выводу «К» катушки зажигания. В том случае, если связь исправна и обрывов нет, то придется снимать редуктор. Прозваниваем провод от контакта «К» к третьему выводу разъема «А» и проверяем надежность этого контакта.
Если этот контакт исправен, то проверяем печатный проводник между ответной частью разъема и резистором в пусковой цепи номиналом 91 кОм, то идем на контакт «1» тахометра. Также проверьте плюс и минус аккумулятора. Если автомобиль инжекторный, то проверьте цепь между модулем зажигания и пятым контактом «А» коробки передач и далее — с первым контактом тахометра.
Часто неисправности тахометра появляются в результате замены штатных высоковольтных проводов зажигания на силиконовые. При этом стрелка начинает дергаться. Характерны его провалы в ноль. Дело в том, что стандартные провода имеют разное линейное сопротивление, поэтому на обмотке катушки меняется форма импульса.
Уменьшите номинал внешнего резистора на плате КП.
На машинах инжекторного типа можно улучшить, подключив к плате КП между проводами контактов «1» и «минус» керамический конденсатор 200…1000 пФ. Стоит отметить, что подобные манипуляции производить нельзя, так как тахометр в этом случае просто перестанет работать.
Если при вышеперечисленных манипуляциях неисправности не обнаружены, то придется разобрать панель управления и посмотреть на плату.
«> У каждой машины своя приборная панель. Все они отличаются по стилю и дизайну, но их всех объединяет то, что все они отображают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива в баке, скорости автомобиля (спидометр), а также число оборотов двигателя в минуту ( тахометр ).
Сегодня поговорим о неисправностях тахометра. Вы узнаете, почему не работает тахометр, а также об основных неисправностях тахометра ВАЗ .
Что такое тахометр и для чего он нужен?
Тахометр — это прибор, который, как я уже говорил, показывает количество оборотов двигателя в минуту (тыс. об/мин). Показания тахометра необходимы для того, чтобы водителю (обычно новичку) было легче ориентироваться и правильно выбирать нужную передачу (повышенную или пониженную). Также тахометр нужен для того, чтобы контролировать правильность работы мотора по количеству оборотов.
Первые тахометры были аналоговыми (их еще называют стрелочными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра равно 1 тысяче оборотов. Чуть позже на автомобилях преимущественно западного производства стали появляться цифровые (электронные) тахометры. Данные в электронных тахометрах выводятся на табло (ЖК или жидкокристаллический дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, поскольку, как и более старые тахометры, отображают информацию в виде циферблата и стрелки, указывающей количество оборотов.
Признаки неисправности тахометра
Не работает тахометр ВАЗ – распространенные причины
Частые неисправности тахометра кроются в обрыве провода или плохом контакте. Выполните визуальный осмотр на наличие дефектов (надрывы, плохая адгезия, окисление и т. д.).
Решение этой проблемы описано во многих руководствах по самостоятельному ремонту, и сводится оно к замене (уменьшению номинала) резистора на плате КП.В заключение хотелось бы отметить, что вышеописанные причины и методы диагностики являются поверхностными и наиболее распространенными. Изучить вопрос подробнее и понять почему не работает тахометр или почему дергается стрелка тахометра, можно только при наличии специального оборудования. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра, рекомендую обратиться за помощью к специалистам на СТО.
Водитель может узнать об основных параметрах автомобиля через приборную панель. Это устройство имеет основные датчики и индикаторы, сигнализирующие о работе тех или иных устройств. Одним из таких устройств является тахометр.
По каким причинам не работает тахометр на ВАЗ 2107 карбюратор и как заменить прибор — подробная инструкция описана ниже.
Назначение тахометра ВАЗ визуализировать показания работы коленчатого вала. Прибор демонстрирует с какой частотой вращается коленвал в минуту, эти показания еще называют оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.
Что касается принципа работы, то он заключается в измерении частоты прохождения импульсов в первичной цепи системы зажигания двигателя. При исправном силовом агрегате за один оборот ролика КРУ контакты на прерывателе должны замыкаться и размыкаться 4 раза. Соответственно за один оборот в цепи формируется 4 импульса напряжения и тока. С увеличением частоты вращения коленчатого вала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.
Приборка «Семерка» с тахометром
Часто причиной неисправности устройства является использование неподходящих высоковольтных проводов.
Что касается неисправностей, при которых тахометр вообще не работает, то порядок их выявления может различаться в зависимости от типа двигателя:
Два из них силовые, один идет на ЭБУ, а еще один идет непосредственно на датчик коленвала. Лучшим вариантом будет проведение компьютерной диагностики. Также можно попробовать проверить состояние контактов на разъёмах или заменить ДПКВ на исправный (видео от minishumaher).Автовладельцы, как правило, задумываются о необходимости обслуживания и ремонта тахометра в случае его выхода из строя.
Подробнее о замене устройства:
Далее отсоединяем все шланги и разъемы, подключенные к щитку.На видео ниже представлен обзор обновленного шилда, работающего на микроконтроллере (автор Вадим Корнелюк).
Тахометр не относится к «жизненно важным» устройствам «семерки», но его неисправность доставляет определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, является признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках дряблого тахометра нужно разобраться в причинах поломки и незамедлительно их устранить.
Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от используемой на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.
Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя.
В целом процедура подключения и принцип работы не отличаются. Устройство имеет три вывода, два из которых подключаются к «плюсу» от замка зажигания и «массе», а к третьему — провод от катушки зажигания или ЭБУ двигателя.
Для поиска неисправности нужен мультиметр или «тест». Если не работает тахометр на ВАЗ 2107 (инжектор), следует предварительно посмотреть, горит ли контрольная лампа «Check Engine». Если да, то узнать причину поломки можно, прочитав код ошибки с контроллера. Если лампа не загорается, этот шаг можно пропустить. Далее на инжекторных и карбюраторных моделях следует проверить состояние проводки к тахометру. Изоляция проводов не должна быть повреждена, тахометр должен иметь хороший контакт с массой, питанием и выводом «К» катушки зажигания или выводом ЭБУ двигателя. Кроме того, может быть обрыв или плохой контакт внутри самого устройства. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной «семерке»), системе зажигания или подаче топлива.
Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница только в том, откуда он берет данные. В карбюраторной «семерке» информация об оборотах двигателя считывается с катушки зажигания: каждые две искры на свечах зажигания — один оборот двигателя. Тахометр может барахлить, если нарушена изоляция высоковольтных проводов или неисправна катушка зажигания. При этом также возможны перебои в работе двигателя, «плавающие» обороты. Помимо проводов и катушки необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем. Дефектные провода и, как следствие, нестабильная работа двигателя становятся причиной «прыгающего» тахометра на инжекторных моделях ВАЗ.
Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла. Плохой контакт на выводах датчика или его неисправность приводит к перебоям в работе двигателя и вибрациям стрелки тахометра. Если контакты можно почистить, то сам датчик ремонту не подлежит.
Он устроен так, что его нельзя починить. Неисправный датчик необходимо заменить новым.
Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях разберите карбюратор и очистите форсунки. Чаще всего «прыгающий» тахометр является следствием забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может «прыгать» при проблемах в системе впрыска. В этом случае необходима промывка форсунок. Для проверки и очистки системы впрыска нужен специальный стенд и оборудование. Такую работу лучше доверить специалистам СТО.
Когда стрелка тахометра начинает «прыгать» на высоких оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В этом случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом. Кроме того, обороты могут «плавать» из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам.
Если затягивать с диагностикой и ремонтом, в поршневой системе могут возникнуть серьезные повреждения, которые потребуют дорогостоящего сложного ремонта.
ВАЗ 2107 прыгает тахометр: причины и следствия Даже если качество работы двигателя не меняется, все равно чувствуется, что что-то не так, машина сломана. Как-то очень напрягает видеть прыгающую из стороны в сторону стрелку. Что делать, как избавиться? Конечно, будут некоторые особенности, если у вас установлен инжектор. Впрочем, даже если в системе питания стоит карбюратор, конструкция тахометра оказывается такой же.
Если вы немного знакомы с классическими или бесконтактными системами зажигания, то знаете, что в них тахометр подключается к выводу «К» катушки, либо к коммутатору. Именно здесь появляется импульс, необходимый для корректной работы устройства. Спидометр приводится в движение тросиком (если речь о карбюраторе).
Если у вас в топливной системе есть форсунка, первое, что нужно сделать, это проверить, горит ли контрольная лампа «Проверить двигатель».
Если да, то нужно сделать диагностику, чтобы определить точную неисправность. Если нет, то диагностика не принесет никаких результатов.
Этот шаг актуален, если у вас инжектор и карбюратор. Внимательно осмотрите всю электропроводку, причем не только те части, которые относятся к устройству, но и лежащие рядом. Главное, чтобы не было повреждений изоляции, так как это может привести к тому, что произойдет короткое замыкание.
Используйте мультиметр, чтобы проверить, есть ли заземление на тахометре. Очень часто из-за некачественного контакта прыгает тахометр ВАЗ 2107. Конечно, если во всей приборной панели не будет минуса, то у вас будет не машина, а новогодняя гирлянда — все электроприборы начнут включаться и выключаться по вашему усмотрению.
Как уже говорилось ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра взаимосвязаны, они не могут существовать друг без друга. А если стрелка дергается, а все вышеперечисленные советы не помогли, следует обратить внимание на состояние элементов розжига.
В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов.

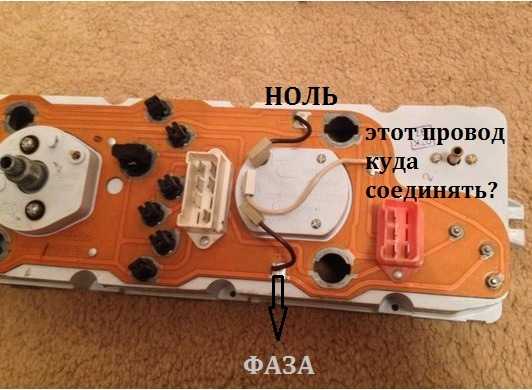

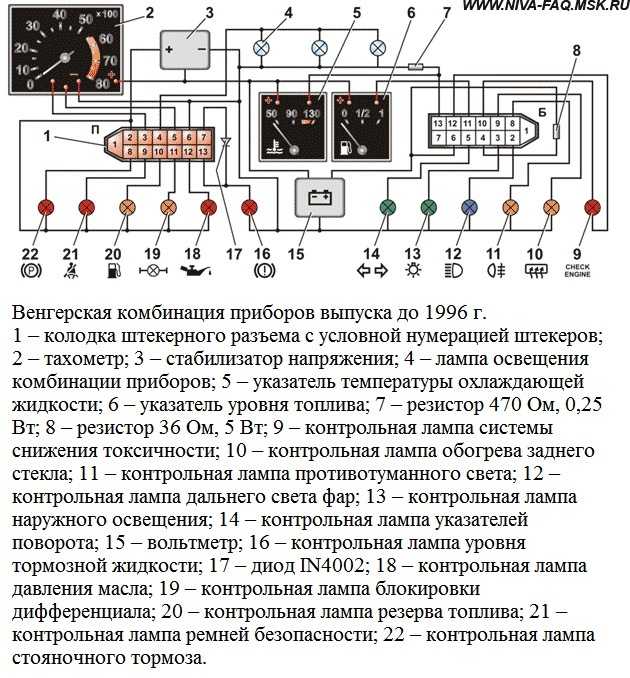

Возможно поломка внутри самого устройства. На фото представлена схема подключения, изучите ее, чтобы представить, откуда и куда идут провода. Если в системе питания есть карбюратор, а также классическая система зажигания, то возможно, что произошел пробой конденсатора, установленного в нижней части трамблера.
В большинстве случаев стрелка прыгает при наличии неисправностей в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.
Очень часто отказы возникают после разборки или замены тахометра. Если вы производили такие действия, то нужно внимательно проверить, правильно ли установлено устройство, выполнено ли подключение в соответствии со схемой, стоит ли стрелка на нуле при остановленном двигателе? Следует отметить, что на задней части устройства находится тумблер, он предназначен для установки стрелки на ноль.
Но бывают случаи, когда на холостом ходу стрелка ведет себя неплохо. А вот на скорости, когда стрелка спидометра пересекает отметку 80 или 100 км/ч, стрелка начинает сильно дергаться. В этом случае возможно даже появление пропусков зажигания. Это признак того, что в замке зажигания произошла поломка и его необходимо срочно заменить. Это все, что можно сказать об устройстве, предназначенном для измерения частоты вращения коленчатого вала.
Тахометр – важная деталь автомобиля, измеряющая количество оборотов двигателя. Этот прибор позволяет проследить, чтобы их количество не было критичным, что может привести к необходимости дорогостоящего ремонта. Когда тахометр не работает, это сбивает с толку большинство водителей.
Чтобы устранить проблему, необходимо сначала определить ее причину. Это будет зависеть от этого.
Причин может быть несколько:
При длительном использовании устройство выходит из строя и восстановить его работу невозможно. Такой дисплей.На видео показаны признаки неисправного тахометра:
Перечисленные выше причины являются наиболее распространенными, и их устранение позволяет вернуть механизм в работу. Если после осмотра вы ничего не нашли, рекомендуем отогнать автомобиль в сервисный центр. Специалисты смогут выявить проблему и устранить ее. Возможно, потребуется заменить штатный блок, что вполне реально.
Перед подключением тахометра к двигателю необходимо проконсультироваться со специалистом, подходит ли устройство для вашей модели автомобиля.
Установите его на приборной панели или рядом с ней. Черная клемма (минус) должна быть подключена к . Красный (плюс) следует подключить к клемме замка зажигания с напряжением 12 В. Входной провод устройства подключается к или к прерывателю распределителя (в зависимости от типа системы зажигания). Если предусмотрена подсветка, подключите ее провод к переключателю габаритов.
На видео показано, как отремонтировать тахометр своими руками:
Если в вашем автомобиле, вводной провод следует подключить к W-клемме. В некоторых генераторах он отсутствует — тогда его нужно убрать изолированным проводом. Для этого блок снимается и разбирается. Вы увидите, что от обмотки к выпрямителю идут 3 провода. К любому из них можно подключить изолированный провод. Теперь осталось собрать генератор.
Оставьте свой комментарий к статье! Нам интересно ваше мнение.
Неисправность датчика (регулятора) холостого хода проявляется в нестабильной работе двигателя.
Двигатель может глохнуть на холостых оборотах, что особенно неприятно при движении в пробке или остановке на светофоре. Еще одним проявлением неисправности являются «плавающие» обороты на холостом ходу, когда двигатель работает нормально, то немного «приглушает». Датчик холостого хода ремонту не подлежит, поэтому в случае неисправности его необходимо заменить.
Для замены датчика вам потребуется:
Регулятор холостого хода (датчик) крепится на дроссельной заслонке. Для проверки его работоспособности достаточно отсоединить от него колодку проводки и проверить вольтметром напряжение, подаваемое на контакты D и A. Если напряжение меньше 12 вольт, то неисправна цепь питания или электронный блок управления.
Если напряжение в норме, проблема в датчике холостого хода (регулятор).
Датчик холостого хода ВАЗ 2107 снимается только вместе с дроссельной заслонкой. Во избежание ожогов при выполнении работ убедитесь, что двигатель остыл. Для демонтажа датчика выполните следующие операции:
После снятия датчика необходимо проверить уплотнительное кольцо, расположенное в месте крепления датчика холостого хода. Если он треснул или стал неэластичным, его необходимо заменить.
Проверка датчика холостого хода заключается в контроле сопротивления между выводами его обмоток. Между A-B и C-D должно быть около 53 Ом, между A-C и B-D оно стремится к бесконечности. Если сопротивление отличается, датчик холостого хода необходимо заменить новым.
Перед установкой нового датчика необходимо проверить выступ его иглы. Он должен выступать не более чем на 23 мм. Проверить это можно так:
Подать плюс на вывод D датчика холостого хода ВАЗ 2107.
Прикоснуться проводом массы к выводу С датчика холостого хода. Игла немного выскочит. Повторными касаниями, имитирующими импульсы от источника питания, вытяните иглу так, чтобы она заняла крайнее положение.
Проверить выступ штангенциркулем. При выступании иглы более 23 мм датчик подлежит замене на новый.
Перед установкой регулятора холостого хода необходимо смазать резиновое уплотнительное кольцо машинным маслом.
Датчик холостого хода устанавливается в порядке, обратном снятию. При монтаже необходимо проверить исправность ленточных хомутов и при необходимости заменить их. Также следует отметить, что устанавливать дроссельную заслонку необходимо только на новую прокладку.
Что делать если прыгают холостые обороты на ВАЗ 2107, есть ли от этого панацея? Топливная система доставляет владельцам много хлопот, но нужно учитывать одну особенность – не всегда она виновата. Например, в карбюраторных двигателях с классической системой зажигания возможен разрыв контактной группы при нестабильности оборотов холостого хода.
А вот с инжекторными двигателями все несколько проще. А теперь обо всем подробнее.
Если речь о карбюраторе, то причин несколько:
В большинстве случаев виноват электромагнитный клапан. Его внешний вид показан на фото. Он нужен в системе питания для следующей цели — открывает подачу топлива при включении зажигания и закрывает при выключении. Поэтому двигатель останавливается сразу после выключения зажигания.
Электромагнитный клапан карбюратора ВАЗ 2107 представляет собой небольшое устройство, состоящее из следующих элементов:
Электромагнитный клапан работает только при включенном зажигании. Если вдруг в цепи питания возникнет обрыв, можно временно подключить центральный провод прибора к плюсовой клемме аккумуляторной батареи. Просто постарайтесь исправить это как можно скорее.
Если чистка и разборка карбюратора ВАЗ 2107 не планируется, то из инструментов пригодится одна отвертка. В приборной панели установлен прибор для измерения числа оборотов (тахометр). Но стоит обзавестись показателем качества смеси. С его помощью можно сделать топливовоздушную смесь в идеальной пропорции. В этой статье пойдет речь о регулировке с помощью этого приспособления.
Перед началом работы прогрейте двигатель до рабочей температуры.
Напомним, что это температура около 90 градусов. Также нужно поставить на место фильтр очистки воздуха, чтобы имитировать нормальную работу мотора. Убедитесь, что настройка поплавка правильная. Уровень топлива в камере всегда должен быть стабильным.
Существует множество требований к розжигу и распределению газа. Все зазоры должны быть правильными, а угол опережения зажигания должен быть установлен для используемого бензина. И самое главное — полностью открыть воздушную заслонку на время регулировки. На этом все, подготовительные работы кратко даны, теперь можно приступать к процедуре регулировки холостого хода.
Внимательно осмотрите карбюратор, на нем несколько винтов — качество топливовоздушной смеси и количество. Именно с их помощью мы сейчас и попробуем отрегулировать карбюратор. Конечно, не у каждого водителя есть такой прибор, как газоанализатор. Однако не всех волнует уровень СО в выхлопе. Для удобства желательно наличие цифрового или стрелочного тахометра.
Как его правильно подключить, вы можете найти в соответствующей статье на нашем сайте.
Итак, запускаем мотор и крутим винт качества. Слушайте двигатель, останавливаться нужно в тот момент, когда число оборотов коленчатого вала максимальное. После этого начинаете вращать винт количества и добиваетесь частоты 1100. И последний шаг — выставляете винт качества на частоту 800-900. Обратите внимание, что при необходимости регулировку холостого хода необходимо повторить.
Вместо свечи вкрутить индикатор качества смеси и добиться оптимального цвета — фиолетово-синего или голубого. Регулировка качества смеси с помощью этого устройства упрощается. Правда, придется еще несколько раз крутить винт качества и количества.
Здесь все немного проще, так как нет необходимости вносить коррективы. Причина в том, что за все отвечает умная бортовая система управления. А конкретно для холостого хода — регулятор (РХХ). Кто-то может назвать это датчиком холостого хода, но это понятие в корне неверно.
Дело в том, что на инжекторных автомобилях есть два типа устройств — датчики (считывающие) и исполнительные устройства. Регулятор холостого хода представляет собой шаговый двигатель, он ничего не измеряет, а наоборот, открывает и закрывает подачу воздуха через специальный канал.
Определить поломку РХХ можно только по внешним признакам, и то относительно. Дело в том, что контрольная лампа на приборной панели не загорится, если вдруг регулятор прикажет жить долго. Но если ощущаются неустойчивые обороты, либо они совсем исчезли, а двигатель дергается и глохнет, то в первую очередь, конечно же, стоит проверить работу РХХ. Стоит отметить, что иногда «Чек» может загораться при неисправности РХХ. Это происходит, когда двигатель стучит. Датчик детонации сигнализирует о неисправности электронного блока управления.
Если у вас ВАЗ 2107 с инжекторным двигателем, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на двигателе впрыска, то нужно смотреть в первую очередь на регулятор холостого хода.
Дело в том, что поломка такого механизма, как РХХ, может привести к весьма печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:
Это основные признаки неисправности регулятора. По сути, любые перебои в уровне холостого хода – это первый признак поломки или мелкого дефекта РХХ.
Но пришло время поставить диагноз. Это будет легко сделать.
карбюратор ваз 2107. Падают обороты на холостых
Карбюратор промыть, отрегулировать приспособлением ИКС-1, проверить трамблер на износ подшипников (болтаться не должен)..,
контакты (если есть ..) — для чистоты и установить зазор.
С помощью стробоскопа проверьте угол и работу вакуумного и центробежного регуляторов.
Одновременно — все шланги, где может быть утечка воздуха. .
Метка должна пройти вдоль шкива — там где надо (если разбираетесь — то легко..).
Сам всегда делал на классике так — работало как часы.
ИКС-1 классный аппарат для тюнинга карбюраторов..))
е. вытягивание запорной иглы, т.е. открытие клапана. Потом подбираешь винт холостого хода / он закручен горизонтально в корпусе карбюратора / стабильные обороты холостого хода. ход / НА ПРОГРЕТОМ ДВИГАТЕЛЕ / по тахометру 700 — 750 об. Затем винтом качества /стоит под углом к корпусу/ выбираешь максимальную скорость в пике и винтом количества, т.е. обороты холодного хода. ты гасишь их до холода. двигаться и снова пытаться поднять скорость за счет броска
Когда все настроено, выключите его и запустите снова и посмотрите, как ведет себя машина. Мне помогло, надеюсь некоторые пункты помогут и вам.
Карбюратор ВАЗ 2107 холостой ход Обеспечивается с помощью системы экономайзера принудительного холостого хода (ЭПХК). В целях выявления неисправности системы в данной статье описаны методы проверки и замены всех компонентов.
Система принудительного холостого хода карбюратора ваз 2107.
Включаем зажигание, тем самым подавая напряжение на выход клапана. Издав характерный щелчок, клапан штуцера «1» должен открыться, а при выключении зажигания закрыться.
4. Замените неисправный электропневматический клапан новым. Для замены клапана ключом «на 8» отверните гайку крепления клапана.
Подсоединяем шланги так, от экономайзера карбюратора к боковому штуцеру, а шланг выходящий из впускного коллектора подключаем к центральному штуцеру.
Блок управления электропневматическим клапаном EPHX находится на левом крыле в моторном отсеке.
Постепенно увеличивайте скорость двигателя. При частоте вращения двигателя 1500 — 2000 об/мин показания вольтметра резко падают до 0,5-1,5 В или гаснет контрольная лампочка.
Заменяем неисправный блок на новый, для этого.
