На большинстве последних моделей сигнализации Томагавк, в частности, Tomahawk TZ 9010, 9020, 9030, предусмотрена такая полезная опция, как открывание багажника с брелка. Для этого используется основной пятикнопочный брелок-пейджер. Для дистанционного открытия багажника там даже предусмотрена специальная кнопка, снабженная недвусмысленной пиктограммой.
Чтобы открыть крышку багажного отсека, нужно удерживать эту клавишу в течение примерно 3-х секунд. Однако такая полезная опция может быть задействована, о чем честно предупреждает инструкция, только при осуществлении физического подключения к приводу багажника. По умолчанию эта опция не подключается.
Содержание
При желании схему легко можно дополнить кнопкой для открытия багажника из салона машины. Место установки кнопки можно выбрать по своему желанию.
Сама по себе схема подключения не отличается сложностью, надо только учитывать, что открытие багажника осуществляется «минусовым» импульсом с основного 18-контактного разъема основного блока сигнализации. За передачу этого сигнала (300 мА, длительность 1 сек) отвечает черно-желтый провод, идущий от 18-контактного разъема.

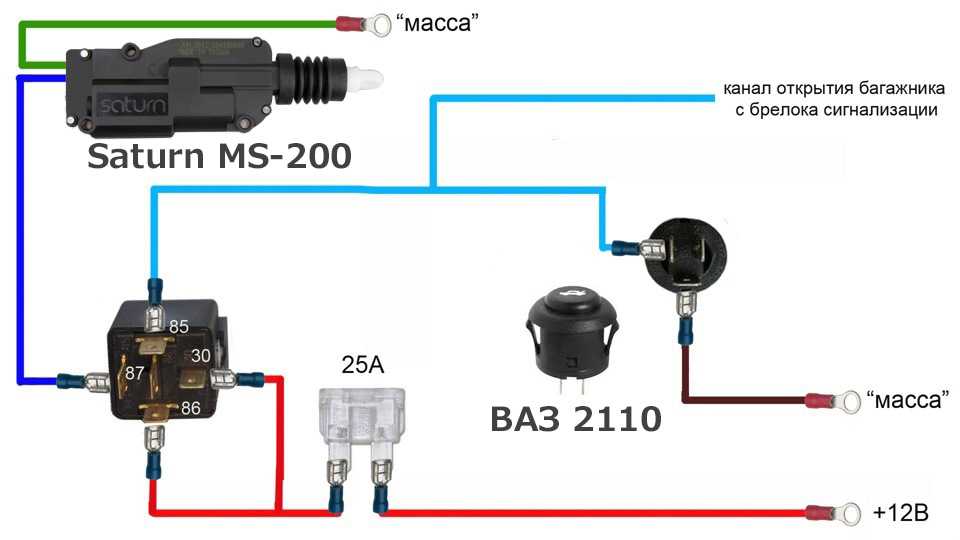

Схему подключения можно использовать такую, как на фото:
Черно-желтый провод от сигнализации подключается параллельно проводу от кнопки, если таковая устанавливается (без нее можно обойтись). Если кнопка подключается, то один из ее контактов закорачивается на массу — кузов.
Итак, к первому контакту реле — кабель от сигналки и/или кнопки. К нормально разомкнутому контакту прокладывается провод от плюсовой клеммы аккумулятора.
Последний (у четырехконтактного реле) контакт соединяется с одной из клемм электропривода, ноль от которого так же, как ноль от кнопки, идет на массу. Все.
Обратите внимание: во избежание проблем плюсовой контакт рекомендуется подавать через предохранитель.

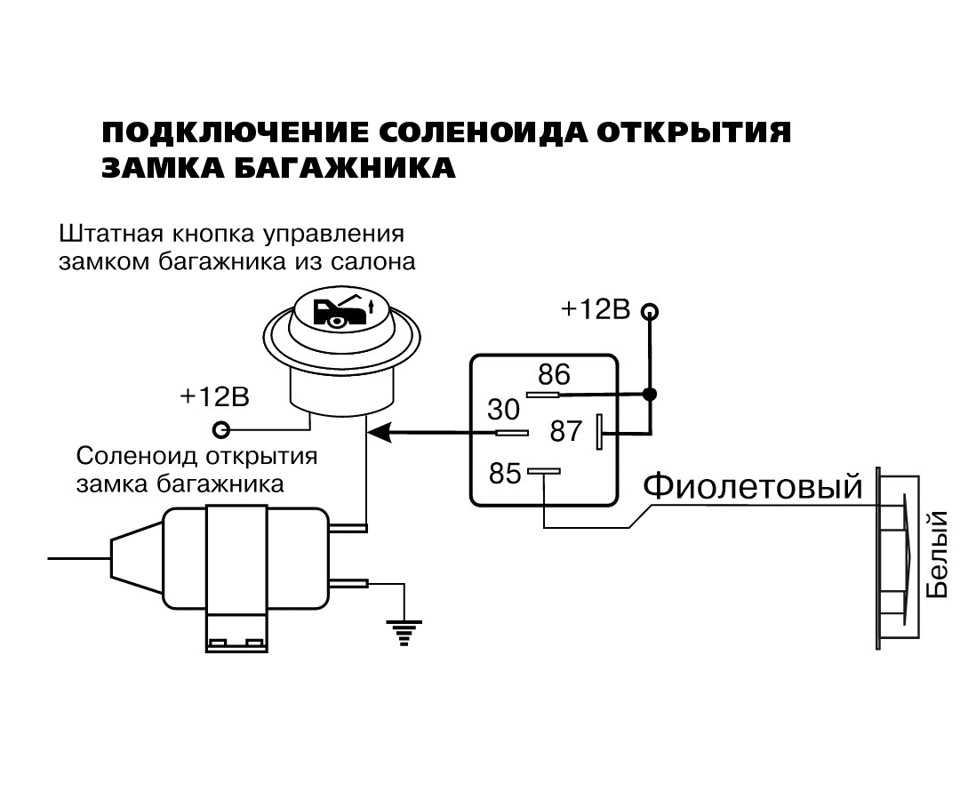

Если автомобиль имеет штатную систему открывания багажника кнопкой из салона или с брелока заводской сигнализации, то в этом случае методология подключения будет зависеть во многом от самого автомобиля. Универсальный совет дать сложно, следует ориентироваться по обстановке, главным образом принимая во внимание сложность «завязанной» на багажник электрики. В более современных версиях Томагавков подключение дистанционного открытия багажника можно осуществить по CAN-шине, и приведенный выше метод может оказаться неактуален — в случае с CAN-шиной все одновременно и сложнее, и проще.
При осуществлении проводки следует соблюдать базовые правила электротехнических работ.
Все контакты должны быть тщательно заизолированы во избежание окисления. Скруток следует избегать и использовать пайку либо клеммники. Ни в коем случае нельзя допускать случайного сопряжения с датчиком открытого багажника, который устанавливается по умолчанию — в этом случае при работе сигнализации возможны сбои. Пример такого сбоя — система не позволяет поставить сигнализацию на охрану, т. к. считает, что багажник постоянно открыт. Либо наоборот — открытие багажника приводит к срабатыванию сигнализации.
Напомним также, что кнопка на брелоке, отвечающая за данную функцию, используется в различных комбинациях с другими клавишами для решения разных задач. Даже если все подключения выполнены правильно, ее кратковременное однократное нажатие к открытию багажника не приведет.
Многие владельцы современных автомобилей оснащают его продвинутыми охранными системами типа Starline, ведь они позволяют реализовать множество удобных функций.
Так, можно установить турботаймер, настроить автозапуск по таймеру или температуре, а также производить открытие багажника с брелка Старлайн А91, А63 или А92.
Содержание
Последняя опция является дополнительной и для ее реализации потребуется поработать. Зато после этого на любой модели, включая Hyundai Elantra XD или Лада Калина 2 можно будет открывать багажник дистанционно. Подробнее об особенностях подключения рассказано далее. Как разблокировать пульт сигнализации Starline.
Перед тем, как открывать задний отсек с пульта, необходимо подключить его.

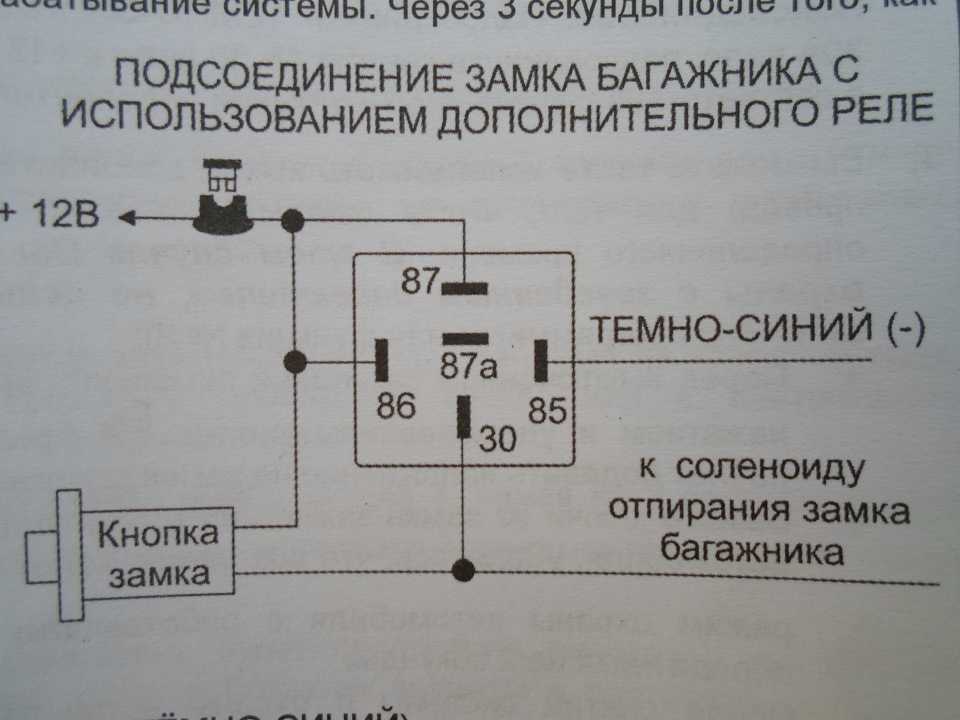

Для грамотной реализации нужно приобрести дополнительное реле. Важно, чтобы колодка была со встроенным диодом. Согласно схеме, это позволит не спалить блок самоиндукции. Особенностью установки данного диода является его правильное расположение.
Дело в том, что он пропускает сигнал каждой из полярностей только в одну сторону. Соответственно, его подключение должно быть реализовано следующим образом. Значит, диод необходимо развернуть белой полоской (часто нарисована на корпусе) в сторону сужения треугольника (см. схему), а «минусом» — к желто-черному проводу.
Для корректного подключения необходим желто-черный провод, выходящий из 18-ти контактного разъема (15-й контакт). Это отрицательный выход дополнительного канала 1, через который реализуется данная функция открытия багажника. Максимальный ток нагрузки составляет 200 мА. Положительный контакт можно взять с 6-ти контактного разъема автозапуска мотора.
Разблокировка кнопок брелка Старлайн
Если все работы выполнены верно, то функция отмыкания багажника через дополнительный канал 1 будет подключена автоматически.
Открывание отделения происходит автоматически после нажатия определенной комбинации клавиш на брелоке. Сначала длительно нажимается третья кнопка (до сигнала), а затем коротко кликается первая клавиша. В результате пульт издает три коротких звуковых сигнала, а автомобиль трижды моргает габаритными огнями и открывает замок заднего отсека.
При отмыкании заднего отделения срабатывает реле, и отсек открывается. Это очень удобно, ведь можно положить груз, не ставя кладь на землю. Функция дистанционного открытия реализуется посредством гибкого программирования брелока или управлением Starline R. После этого открыть отделение можно с пульта или через мобильное приложение телефона (если оно установлено). При этом закрытие багажника происходит только вручную – в автомобиле нет доводчиков крышки.
Иногда система может сбоить и доставлять хлопот своему владельцу.
Если отделение не открывается после нажатия третьей клавиши длительно и первой коротко, то следует проверить несколько деталей.
Check на брелке сигнализации Старлайн
Во-первых – батарейку самого пульта. Из-за слабого заряда сигнал может просто не доходить или доходить с искажением к центральному блоку сигнализации. Из-за этого команда попросту выполняется некорректно. Также необходимо протестировать аккумулятор авто. Возможно, его заряд слишком мал для реализации задачи.
Во-вторых, нужно проинспектировать механизм замка багажника. Есть вероятность, что причина не в электрической, а в механической части и дверь не открывается из-за этого. Также следует проверить исправность датчика положения крышки багажника и при необходимости провести его регулировку.
В-третьих, проверить правильность подключения, которая описана выше.
Реле должно обязательно быть с диодом, а сам диод – развернут правильной стороной. Желательно прозвонить провода соединения (желто-черный и красный) чтобы проверить их на разрыв.
В-четвертых, проанализировать состояние прошивки сигнализации. Не всегда последняя версия прошивки корректно взаимодействует с замком багажника и дополнительными функциями. В этом случае помогает откат на более ранние версии.
Отзывы о Pandora DX 50s
Некоторые владельцы сигнализации Starline А91 сталкиваются с проблемой, когда значок открытого багажника горит даже после его закрытия. При отмыкании заднего отсека, сигнализация снимает охрану и дополнительно отключает датчик удара. Соответственно, открытие багажника является событием, заслуживающим индикации. А вот закрытие двери в момент, когда автомобиль не под охраной – нет. Обновление данных происходит автоматически, но сделать это можно и вручную.
Чтобы индикация открытия багажника пропала с экрана после закрытия крышки, необходимо нажать кнопку «*».
