DSO068 DIY Oscilloscope Kit With Digital Storage Frequency Meter ATmega64 AVR Microcontrol — $ 55.99 ($ 47.59 с поинтами)
Товар предоставлен бесплатно для обзора
Здравствуйте. В продолжение моего обзора на подобный набор-конструктор осциллографа DSO 062, расскажу про более «продвинутую» модель — DSO 068.
Основные отличия DSO 068 от DSO 062 следующие:
— наличие корпуса;
— возможность автономного питания от встроенного аккумулятора;
— работа в качестве USB осциллографа;
— сохранение данных в MS Excel.
Указанные отличия, переводят осциллограф DSO 068 из разряда познавательных игрушек в разряд профессионального инструмента начального уровня.
В обзоре я постараюсь подробно описать все этапы сборки и настройки, возникшие в этом процессе проблемы и поделюсь с найденными путями решения. Надеюсь информация будет полезна.
Конструктор может поставляться в 6 различных вариантах (маркировка присутствует на торце упаковочной коробки).
В данном обзоре будет идти речь о самом полном варианте: 06804К
Отличия осциллографов DSO 062 и DSO 068:
Упаковка и комплектация:
В коробке кроме корпуса осциллографа находятся кабеля и пакетик с «платками» и BNC разъёмами:
Остальные «запчасти» находятся внутри корпуса:
Рассмотрим всё отдельно.
Конденсаторы:
Для определения номинала керамических конденсаторов, нужно «превратить» последнюю цифру трёхзначной маркировки в соответствующее количество «нолей», это и будет ёмкость в пикофарадах. Керамические конденсаторы неполярные. У электролитических на корпусе указана ёмкость в микрофарадах и «-» обозначен отрицательный электрод
Кварцевый резонатор:
Полярности не имеет
Транзисторы и диоды:
Элементы полярные, при пайке необходимо это учитывать
Индуктивности:
Полярности не имеют, номинал у всех 3-х в наборе одинаков
Резисторы:
Полярности не имеют.
Номинал можно определить по цветным кольцам на корпусе, для этого используются специальные таблицы, но в данном случае цвета колец очень близки между собой и можно ошибиться вычисляя номинал таким образом. В связи с этим лучше пользоваться мультиметром.
Звукоизлучатель:
Элемент полярный, на корпусе промаркирован положительный контакт знаком «+»
Другие изделия (разъёмы, кнопки, ручки, саморезы):
Кабели:
В комплекте идёт кабель для аккумулятора и отрезок экранированного кабеля для подключения BNC разъёмов к плате
ЖК индикатор:
Печатная плата и корпус:
На печатной плате элементы поверхностного монтажа уже распаяны. Качество изготовления печатной платы хорошее, маркировка видна отчётливо. На плате можно заметить ряды широких контактных площадок. Это места к которым необходимо припаивать маленькие модули, которые также присутствуют в комплекте.
О них расскажу чуть ниже.
Схема устройства:
Схему можно скачать по этой ссылке с сайта производителя. Приводить целиком схему я не буду, но про составные части скажу.
Ядром осциллографа является микроконтроллер ATMega64. Микросхема уже запаяна на основную печатную плату:
В схеме и на плате присутствует ещё один микроконтроллер — ATMega48. Его функциями являются обслуживание кнопочной панели, а также энкодера:
Входная аналоговая часть собрана на 2 операционных усилителях TL082 и LM6172:
Для преобразования аналогового сигнала в цифровой используется 8-ми битный параллельный АЦП TLC5510:
Остальные функциональные блоки собраны в виде отдельных модулёчков.
Повышающий преобразователь JYE116 (BOB4):
Для доведения напряжения аккумуляторной батареи до стабилизированных 5 вольт используется повышающий импульсный преобразователь напряжения на микросхеме QX3400
Выключатель питания JYE117 (BOB3):
Зарядное устройство для Li-Ion аккумулятора JYE118 (BOB2):
Для корректного заряда Li-Ion аккумулятора используется ЗУ на контроллере заряда LTC4054
Преобразователь UART-USB JYE119 (BOB1):
Источник питания отрицательного напряжения JYE120 (BOB5):
Для получения напряжения отрицательной полярности, которое необходимо для питания операционных усилителей, используется следующий источник
Сборка:
Итак, все составные части рассмотрены, пора переходить к сборке.
Для этого можно скачать специальную инструкцию по сборке с сайта производителя. Но можно и не скачивать, т.к. распечатанный вариант приложен к конструктору.
В инструкции приводится важная таблица — перечень деталей и очерёдность сборки:
Собирать в последовательности, указанной в данной таблице, я не советую по соображениям удобства и безопасности отмывания платы окунанием. Я паял в следующей последовательности:
1. резисторы;
2. индуктивности;
3. светодиод;
4. керамические конденсаторы;
5. транзисторы;
6. диоды;
7. кварцевый резонатор.
Далее окунаем плату в спирт (я использовал изопропиловый) на 10 минут для растворения остатков флюса, далее стираем оставшиеся остатки флюса ватной палочкой
Следующим этапом припаиваем модулёчки. Для этого в комплекте имеется специальное приспособление
Но мне оно не понравилось, проще придерживать перпендикулярно плате модулёк пальцем и запаивать его. После этого паяем электролитические конденсаторы, разъёмы.
Временно закорачиваем JP2. К следующей схеме мы будем неоднократно возвращаться
Вытираем остатки флюса ватной палочкой смоченной в спирте и проверяем монтаж на наличие качественных пропаев и отсутствия «соплей».
Если всё в порядке, то подключаем питание в USB разъём (я подключил повербанк) и измеряем напряжение +5 вольт в контрольной точке +5V. Если напряжения нет, проверяем его наличие на USB разъёме, снова перепроверяем монтаж, пайку.
Если оно присутствует, отключаем питание и закорачиваем JP4. После этого снова подаём питание и смотрим на светодиод. Он должен 1 раз моргнуть, а через секунду ещё 2 раза. Если всё нормально, закорачиваем JP7, запаиваем все остальные компоненты, в том числе и ЖК экран.
Для начала нужно напаять на плату ЖК индикатора однорядную 20-ти пиновую линейку. Но нужно не перепутать и запаять там, где отверстия подписаны. С другой стороны запаять 2 двухпиновых кусочка. Паять нужно так, чтобы пины были перпендикулярно плате. После этого попробовать посадить плату ЖК дисплея на основную и убедиться, что выводы запаянных элементов не достают до платы дисплея.
Если всё в порядке, пропаять обратные стороны пинов со стороны основной платы.
Снова вытираем остатки флюса, проверяем монтаж и подаём питание.
Вместе с «морганием» светодиода должен появится звук от излучателя. Также должен засветиться ЖК экран. Контрастность изображения необходимо отрегулировать соответствующим подстроечным резистором «Contrast Adj.»
Если изображение присутствует, то отключаем питание и разрываем JP2. Теперь чтобы включить осциллограф, необходимо нажать на энкодер.
Следующий этап: настройка аналоговой части.
Паяем временную перемычку между AIN и OUT:
Устанавливаем внутренний генератор на 10кГц и 5В, развёртку осциллографа на 20мкс (как это делать опишу ниже в разделе «Тестирование»). Переключатели SW1 и SW2 устанавливаем на 1V и х2 соответственно. И вращая переменный конденсатор С8 добиваемся прямых углов меандра.
Как я ни крутил этот С8, прямых углов добиться не удалось
Искажения были минимальны при минимальной ёмкости этого конденсатора.
Для улучшения картины я решил выпаять этот конденсатор и форма сигнала стала почти такой как нужно
Теперь нужно уменьшить амплитуду сигнала встроенного генератора до 1В и переключить SW1 и SW2 в 0,1V и х5 соответственно. И вращая конденсатор С5 снова добиваться прямоугольности, но у меня картинка была совсем другая:
После тщательной проверки всех цепей связанных с этими положениями переключателей обнаружил непропай одного резистора, вот что значит невнимательность, повезло, что этот резистор оказался не под ЖК экраном:
После пропаивания пропущенной пайки, «картинка» стала такой как нужно.
Всё, настройка осциллографа закончена (позже нужно будет таким же образом настроить делитель щупа регулировкой подстроечного конденсатора на нём), убираем перемычку и собираем осциллограф в корпус, для чего устанавливаем сначала в него BNC разъёмы и кнопки:
Далее вставляем плату в корпус. Начинаем со стороны USB разъёма. На этом этапе слегка мешает шток энкодера, его нужно чем-то поддеть.
После того как плата вставилась, припаиваем BNC разъёмы к плате. Разъём выхода внутреннего генератора припаиваем с помощью обрезков выводов, а разъём входа осциллографа с помощью комплектного кусочка экранированного кабеля
Установка аккумулятора:
Аккумулятора в комплекте нет, но можно использовать любой Li-Ion аккумулятор, подходящий по размеру. У меня как раз лежал такой от iPhone 3GS с «дохлой» платой защиты. Но сама «банка» аккумулятора нормальная.
В связи с тем, что в осциллографе присутствует контроллер заряда Li-Ion батарей, то использование аккумулятора без своей платы защиты допустимо. Выкидываем плату защиты и припаиваем на контакты аккумулятора специальный кабель с разъёмом. Саму батарею крепим 2-х сторонним скотчем к задней крышке корпуса
Проверка тока потребления:
Результаты следующие:
— осциллограф включен без аккумулятора: 220 мА;
— осциллограф включен, аккумулятор заряжается: 370 мА;
— осциллограф выключен, аккумулятор заряжается: 140 мА;
Во время заряда аккумулятора светится красный светодиод на модулёчке зарядного устройства
Напряжение на аккумуляторе во время заряда:
Всё, корпус можно закручивать.
Сначала 2-мя саморезами прикручиваем плату, потом защёлкиваем заднюю крышку и еще 2-мя оставшимися саморезами фиксируем и её.
Обновление «прошивки»:
Для начала определяем какая прошивка установлена, для этого включаем осциллограф и ждём загрузку. На экране появляется большая надпись на китайском языке и ниже:
MAIN:06801-060
KEYPAD:06802-030
Идём на соответствующую страницу сайта производителя с прошивками и сравниваем. Получается, что прошивка контроллера клавиатуры актуальная, а вот основного контроллера нет. Качаем новую прошивку, инструкцию по прошиванию и «прошивальщик» avrubd.
Подключаем осциллограф к USB порту компьютера. Win7 автоматически нашла драйвера (запоминаем номер СОМ порта, в данном случае это СОМ6):
Запускаем avrubd, выбираем английский язык:
Устанавливаем соответствующие настройки и открываем прошивку
Теперь долгим нажатием на энкодер выключаем осциллограф, жмём кнопку «Dn» в прошивальщике и включаем осциллограф нажатием на энкодер.
Начинается прошивка. Ждём окончания. В конце осциллограф перезагрузится:
Снова смотрим на версию прошивки и удивляемся, что она не изменилась
В чём дело я не знаю. Прошивка произведена, но версия не поменялась.
Тестирование:
Для полноценной работы с осциллографом советую скачать инструкцию с сайта производителя и ознакомиться с ней. Она также присутствует в распечатанном виде в комплекте с конструктором.

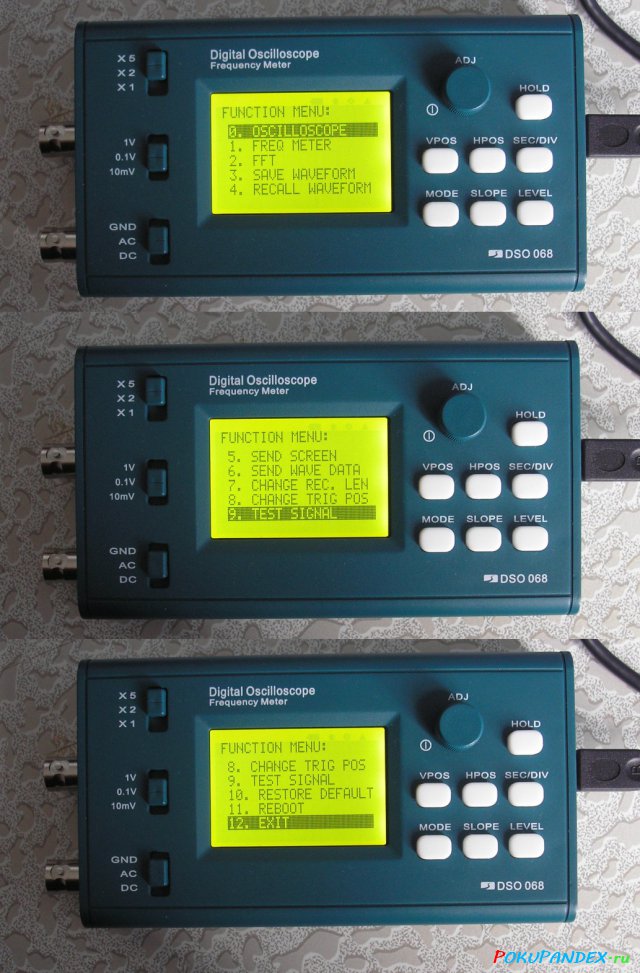

Для переключения режимов осциллографа нужно кратковременно нажать на энкодер и вращая его выбрать нужный режим. Подтверждение выбора — нажатие на энкодер. В меню всего 12 пунктов:
Для начала проверим работу внутреннего генератора и частотомера. Для этого соединим выход генератора с входом осциллографа, а также подключим параллельно мультиметр и переведём его в режим измерения частоты
На фото плохо видны единицы измерения мультиметра. Слева это герцы, справа килогерцы. Частота измеряется корректно.
Далее проверим режим БПФ:
БПФ или по английски FFT это Быстрое преобразование Фурье.
Не вдаваясь в подробности эта функция даёт пользователю возможность с помощью осциллографа проводить анализа сигнала не только во временной, но и в частотной области. Этот алгоритм особенно полезен когда нужно провести спектральный анализ, но специализированных приборов типа анализаторов спектра нет. При этом надо четко представлять, что осциллограф это прежде всего, осциллограф, а не средство измерения частотного спектра, хотя у него и есть такая возможность. Поэтому метрологические характеристики осциллографов в режиме БПФ не нормируются.
Для тестирования этого режима подключим вход осциллографа к выходу внутреннего тестового генератора:
Частота генератора равна 1 кГц, можно видеть максимальный уровень сигнала именно на этой частоте, и дальше наблюдать затухающие гармоники на частотах 2 кГц, 3 кГц и т.д. Вращением энкодера можно менять частоту дискретизации.
Теперь переходим к «самому вкусному» — к подключению осциллографа к компьютеру. Тут есть 3 варианта:
1.
сохранение «скриншотов» экранов в виде BMP файлов;
2. сохранение данных в файл *.CSV с последующей обработкой в MS Excell;
3. использование специального софта jyeLab, превращающего этот осциллограф в USB осциллограф.
Для пунктов 1 и 2 необходимо использовать ПО Tera Term. Инструкцию по использованию этого ПО можно скачать отсюда. В инструкции есть и ссылка на саму Tera Term.
Устанавливаем, запускаем, выбираем настройку последовательного порта и устанавливаем соответствующие значения:
Далее выбираем приём данных по протоколу «X-Modem»
Выбираем имя и расширение файла (*.BMP для скриншота, *.CSV для файла данных), а на осциллографе жмём «SEND SCREEN» или «SEND WAVE DATA» соответственно.
Для пункта 3 необходимо скачать jyeLab по ссылке с сайта производителя. По установки не требует. После запуска выбрать Options -> Port Setup и сделать следующие настройки:
Далее жмём «Connect» и «Run».
Естественно использовать обе программы одновременно нельзя.
Итак, вот что получилось:
Фотография ЖК экрана и «скриншот»:
Данные в MS Excell:
Результат в jyeLab
На последнем скриншоте показаны такие возможности ПО jyeLab как установка измерительных меток по амплитуде и длительности и вывод результата (верхний левый угол).
Использование ПО jyeLab устраняет существенный недостаток осциллографа — низкую разрешающую способность встроенного ЖК экрана.
В качестве ещё одного примера покажу как можно «поймать» байт последовательности передачи данных с СОМ порта:
Итоги:
Плюсов можно перечислять множество, минусов за эту цену просто нет. Результатом и прибором я доволен на 99%: омрачает странная подсветка ЖК экрана, но думаю я тут сам виноват. Скорее всего между экраном и подсветкой попал спирт во время отмывки экрана, надо бы разобрать и хорошенько помыть и просушить его, но сделать при запаяном ЖК экране это проблематично.
Сборка осциллографа относительно несложная (DSO 062 ещё проще) и с ней может справится радиолюбитель не совсем начального уровня.
К покупке рекомендую однозначно.
Удачи!
Метки: banggood, Измерительный прибор/тестер, Инструмент, бесплатно, обладаю
DSO 068 это набор для самостоятельной (ну или почти самостоятельной) сборки портативного осциллографа от компании от компании JYETECH. Купил я его его по по очень привлекательной цене $48 в магазине GEARBEST.COM. Успевайте, пока хорошая скидка на данный товар.
У JYETECH это третий, старший осциллограф-конструктор. DSO-138 с цветным экранчиком и скромной полосой пропускания 200КГц, DSO 062 без корпуса, без USB и просто поскромнее и DSO 068 о котором пойдет речь.
Vertical
Number of Channel: 1
Analog Bandwidth: 0 — 3MHz
Sensitivity: 10mV/Div — 5V/Div
Resolution: 8-bit
Input Impedance: 1M ohm
Maximum Input voltage: 50Vpk (for 1X probe) and 400Vpk (for 10X probe)
Coupling: DC, AC, GND
Horizontal
Max Real-time Sampling Rate: 2MSps
Max Equivalent-Time Sampling Rate: 20MSps
Timebase: 0.
5us/Div — 10m(minute)/Div
Record Length: 256, 512, and 1024 variable
Run/Hold Modes: one button switchable
Trigger
Trigger Modes: Auto, Normal, Single
Trigger Types: Rising/falling edge
Trigger Position: 0% — 100% of capture buffer adjustable
Trig Point Indicator: Yes
Test Signal Generator
Frequency adjustable from 1Hz — 100KHz (41 frequencies)
Amplitude adjustable among 0.3V, 1V, 3V, and 5V
Other Features
Save captured waveform to EEPROM and recall after power outage
Upload screen display as bitmap file
Upload waveform as CSV file
USB connection for data transfer and firmware upgrade
Rotary encoder for quick parameter setting
Display
2-inch 128 X 64 black-and-white dot-matrix LCD
Backlight ON/OFF control
Contrast adjustable
Power Supply
3.7V Li-ion battery/USB
Supply Current: 300mA @ 3.7V(LCD backlight ON, typical).
Built-in charger
Physical
Dimension: 140mm X 70mm X 30mm
Weight: 120 gram (not including battery and probe)
Прибор пришел в симпатичной коробочке
В коробке корпус, плата, щуп и USB провод, две «мурзилки» на английском языке и несколько пакетиков с кучей деталек.
Глядя на множество деталек я вновь перенсся в далекие 80-90, когда покупал всяческие наборы для самостоятельной сборки усилителей и часов.
Тимофей вполне разделил мою радость
Надо отдать должное китайским производителям, самые сложные детали — два микроконтроллера ATmega 64, Atmega 48 и высокоскоростную АЦП TLC5510, а также другие SMD компоненты — они уже припаяли к плате.
Еле еле дождался свободного вечера чтобы приступить к сборке
Схемы в инструкции нет, но ее легко можно найти на сайте, как, впрочем, и все инструкции и кучу полезного материала.
Алгоритм сборки такой. Берем «мурзилку» — мануал на сборке.
Там имеется перечень всех деталей с названиями и номиналами. Находим очередную детальку
Находим по номиналу ее обозначение по инструкции, затем припаиваем к плате. На плате все название подписаны, А у тех элементов, у которых соблюдается полярность или больше двух выводов — есть рисунок монтажа.
Начну ка я с резисторов. Померить тестером сопротивление мне проще, чем определять цветовые полоски. Непонятна логика китайцев — некоторые резисторы уже стояли на плате в SMD исполнении, а некоторые нужно было паять.
Для пайки я использую припой-проволоку 0.8 мм.
После резисторов пошли конденсаторы, индуктивности, диоды и транзисторы
Деталек на плате все больше, а в коробочке все меньше
Кроме отдельных деталек в комплекте шли пять платок:
Сперва я опять меня поставила в тупик китайская логика — но почему не сделать все на одной плате.
Но разбираясь в инструкциях я понял, ведь легким движением руки (не доложив несколько платок), можно продавать данный набор без USB или батарейного питания. К счастью, у меня пришел «полный комплект», то есть осциллограф в максимальной конфигурации.
Для припаивания плат в вертикальном состоянии китайцы положили специальный акриловый шиблончик:
Все платки благополучно припаяны, но в следующий раз я бы слегка изменил порядок сборки, так как динамик сильно мешал припаиванию платки USB
К слову сказать, что энкодер и три переключателя вставлены в плату, но не припаяны, их тоже нужно не забыть припаять.
Осталось припаять дисплей на 2мм гребенку
На всякий случай припаял два разъема ICSP для внутрисхемного программирования обоих микроконтроллеров, как потом выяснилось, зря, так как места для аккумулятора с ними стало значительно меньше.
Теперь плату можно вставить в корпус. Готовый корпус — это просто счастье. Аккуратные отверстия, которые полностью на своих местах.
Аккумулятор в комплект не входил, но это не беда, литиевые батареи, вполне еще рабочие, остаются от старых телефонов, фотиков и других гаджетов.
Нахожу батарею, которую удалось таки впихнуть между двумя ICSP разъемов подогнув конденсаторы.
Осталось установить в гнезда и припаять разъемы для щупов
Как хорошо иметь дело с готовыми корпусами. Все подходит идеально и прибор имеет вполне законченный вид.
Включаю — не работает. Нет ни так — НЕ РАБОТАЕТ! Как же так детали проверил, все вставил на место. Все должно работать.
Оказывается, прибор нужно «запустить» и вообще неплохо бы прочить инструкцию
О том как я запустил осциллограф и обзор его работы — следующая статья
Материал с eLinux.org
Перейти к: навигация, поиск
00
США
Я настоятельно рекомендую попробовать это дома, если вы хотите научиться паять, держите наконечник ярким!
Становиться участником Архив Проекты
€ — EUR
Будьте первым, кто оставит отзыв об этом товаре
Перейти в конец галереи изображений
Перейти к началу галереи изображений
Набор для сборки осциллографа JYE Tech DSO068
Будьте первым, кто оставит отзыв об этом продукте
Этот набор особенно подходит для обучения.
В нем максимально используются сквозные компоненты. Это снижает требования к навыкам сборки и в то же время обеспечивает более глубокое вовлечение пользователя.
Это отличный инструмент для студентов. Самое главное, это дает пользователям свободу тестировать, изменять, экспериментировать и даже разрабатывать свои собственные проекты. А это значит больше удовольствия!
Читать далее
Этот набор особенно подходит для использования в образовательных целях. В нем максимально используются сквозные компоненты. Это снижает требования к навыкам сборки и в то же время обеспечивает более глубокое вовлечение пользователя.
Это отличный инструмент для студентов. Самое главное, это дает пользователям свободу тестировать, изменять, экспериментировать и даже разрабатывать свои собственные проекты. А это значит больше удовольствия!
Подробнее
Обычная цена €79,95
Участников 71,96 €
Срок доставки: 5 рабочих дней
Этот комплект особенно подходит для использования в образовательных целях.
В нем максимально используются сквозные компоненты. Это снижает требования к навыкам сборки и в то же время обеспечивает более глубокое вовлечение пользователя.
Это отличный инструмент для студентов. Самое главное, это дает пользователям свободу тестировать, изменять, экспериментировать и даже разрабатывать свои собственные проекты. А это значит больше удовольствия!
Более того, DSO 068 — это не только набор для обучения, но и практичный инструмент для повседневного использования. Настройка параметров проста, понятна и быстра. Переключатель режимов и утилиты управляются меню. Абсолютно не сложная навигация. Он был разработан на основе комплекта DSO 062 и включает в себя множество усовершенствований в аппаратной части и прошивке:
Плата предварительно протестирована, а микроконтроллеры на ней предварительно запрограммированы. Все сквозные компоненты, механические детали, аксессуары (батарея не входит в комплект), а также руководство по сборке и руководство пользователя.
