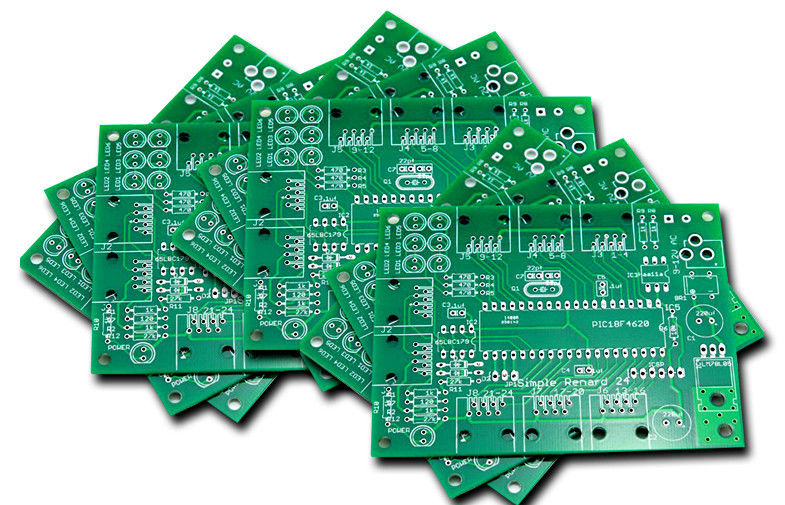

PCB (Печатная плата) — это формат файла, используемый для хранения рисунков печатных плат. Файл печатной платы содержит данные модели печатной платы, сохраненные в тексте ASCII.
Использование файлов PCBИнформация, хранящаяся в файлах печатных плат, используется для отображения макета физической платы, которая будет напечатана. Без файла на печатной плате на плате не могли бы функционировать помехи. Печатные платы используются во многих устройствах, например в смартфонах, и служат основой для соединения механических и электрических компонентов с токопроводящими дорожками.
Следующий список содержит программы, сгруппированные по 3 операционным системам, которые поддерживают PCB файлы. Файлы с расширением PCB, как и любые другие форматы файлов, можно найти в любой операционной системе. Указанные файлы могут быть переданы на другие устройства, будь то мобильные или стационарные, но не все системы могут быть способны правильно обрабатывать такие файлы.
Windows
MAC OS
Linux
Updated: 02/17/2020
Проблемы с доступом к PCB могут быть вызваны разными причинами.
Что важно, все распространенные проблемы, связанные с файлами с расширением PCB, могут решать сами пользователи. Процесс быстрый и не требует участия ИТ-специалиста. Мы подготовили список, который поможет вам решить ваши проблемы с файлами PCB.
Основная и наиболее частая причина, препятствующая открытию пользователями файлов PCB, заключается в том, что в системе пользователя не установлена программа, которая может обрабатывать файлы PCB. Этот легкий. Выберите Altium Designer или одну из рекомендованных программ (например, EAGLE, P-CAD, PCB Browser) и загрузите ее из соответствующего источника и установите в своей системе. В верхней части страницы находится список всех программ, сгруппированных по поддерживаемым операционным системам. Самый безопасный способ загрузки Altium Designer установлен — для этого зайдите на сайт разработчика (Altium Limited.) и загрузите программное обеспечение, используя предоставленные ссылки.
Вы по-прежнему не можете получить доступ к файлам PCB, хотя Altium Designer установлен в вашей системе? Убедитесь, что программное обеспечение обновлено. Может также случиться, что создатели программного обеспечения, обновляя свои приложения, добавляют совместимость с другими, более новыми форматами файлов. Если у вас установлена более старая версия Altium Designer, она может не поддерживать формат PCB. Последняя версия Altium Designer должна поддерживать все форматы файлов, которые совместимы со старыми версиями программного обеспечения.
Шаг 3. Назначьте Altium Designer для PCB файловЕсли проблема не была решена на предыдущем шаге, вам следует связать PCB файлы с последней версией Altium Designer, установленной на вашем устройстве. Метод довольно прост и мало меняется в разных операционных системах.
Процедура изменения программы по умолчанию в Windows
Процедура изменения программы по умолчанию в Mac OS
Если вы выполнили инструкции из предыдущих шагов, но проблема все еще не решена, вам следует проверить файл PCB, о котором идет речь.
Проблемы с открытием файла могут возникнуть по разным причинам.
Если случится так, что PCB инфицирован вирусом, это может быть причиной, которая мешает вам получить к нему доступ. Сканируйте файл PCB и ваш компьютер на наличие вредоносных программ или вирусов. PCB файл инфицирован вредоносным ПО? Следуйте инструкциям антивирусного программного обеспечения.
2. Убедитесь, что структура файла PCB не поврежденаВы получили PCB файл от другого человека? Попросите его / ее отправить еще раз. В процессе копирования файла могут возникнуть ошибки, делающие файл неполным или поврежденным. Это может быть источником проблем с файлом. При загрузке файла с расширением PCB из Интернета может произойти ошибка, приводящая к неполному файлу. Попробуйте загрузить файл еще раз.
3. Проверьте, есть ли у пользователя, вошедшего в систему, права администратора.Существует вероятность того, что данный файл может быть доступен только пользователям с достаточными системными привилегиями.
Переключитесь на учетную запись с необходимыми привилегиями и попробуйте снова открыть файл Printed Circuit Board Design Format.
Если в системе недостаточно ресурсов для открытия файлов PCB, попробуйте закрыть все запущенные в данный момент приложения и повторите попытку.
5. Убедитесь, что у вас установлены последние версии драйверов, системных обновлений и исправленийПоследние версии программ и драйверов могут помочь вам решить проблемы с файлами Printed Circuit Board Design Format и обеспечить безопасность вашего устройства и операционной системы. Возможно, файлы PCB работают правильно с обновленным программным обеспечением, которое устраняет некоторые системные ошибки.
Если у Вас есть дополнительная информация о расширение файла PCB мы будем признательны, если Вы поделитесь ею с пользователями нашего сайта. Воспользуйтесь формуляром, находящимся здесь и отправьте нам свою информацию о файле PCB.
| Расширение файла: | PCB |
| Описание типа файла: | Printed Circuit Board Design File |
| Разработчик типа файла: | Autodesk, Inc. |
| Основное связанное программное обеспечение: | CadSoft EAGLE |
| Разработчик основного программного обеспечения: | Autodesk, Inc. |
Скачать File Opener
Установить необязательные продукты — FileViewPro (Solvusoft) | Лицензия | Политика защиты личных сведений | Условия | Удаление
Altium Designer является основной программой, которая использует Printed Circuit Board Design File файл, первым разработчиком которого был Altium. Анонимная статистика пользовательских данных позволяет сделать вывод о том, что файлы PCB наиболее популярны среди тех, кто проживает в Taiwan и использует устройства Windows 10.
Согласно статистике, эти пользователи чаще всего используют интернет-браузер Google Chrome.
| CadSoft EAGLE от Autodesk, Inc. | |
| Altium Designer от Altium |
| Windows 7 | Windows 10 | Windows 8.1 | Windows XP |
| Windows | |
| Mac | |
| Linux |
| расширение | Разработчик типа файла | Категория файла | Описание типа файла |
|---|---|---|---|
. DLC | JDownloader Team | Зашифрованные файлы | Download Link Container File |
| .PSS | Autodesk, Inc. | Файлы CAD | AutoCAD Plot Stamp Settings File |
| .LIN | Autodesk, Inc. | Файлы CAD | AutoCAD Linetype File |
| .XMX | Autodesk, Inc. | Файлы данных | AutoCAD External Message Compiled Data |
| .WEA | Autodesk, Inc. | Файлы данных | Ecotect Weather File |
| .CSM | Autodesk, Inc. | Файлы трехмерных изображений | Character Studio Marker File |
| .ARG | Autodesk, Inc. | Файлы настроек | AutoCAD Profile |
| .RLA | Wavefront Technologies | Файлы растровых изображений | Alias/Wavefront Image File |
| .MNU | Autodesk, Inc. | Файлы настроек | AutoCAD Interface Layout File |
| .MIX | Microsoft Corporation | Файлы растровых изображений | Microsoft Image Exchange File |
НАЧАЛО
Установить необязательные продукты — FileViewPro (Solvusoft) | Лицензия | Политика защиты личных сведений | Условия | Удаление
«FileViewPro позволяет открыть любой файл с помощью одной программы, избавляя вас от необходимости поиска по папкам с файлами, разбросанным по всему жёсткому диску.
FileViewPro позволяет открыть файл любого типа, будь то документ, электронная таблица, презентация или файл другого типа».
— Обзор Softonic
*Файлы, которые не поддерживаются, могут быть открыты в двоичном формате.
Copyright © 2010-2022 FileViewPro
Технологии развиваются по мере изменения мира. Как и индустрия печатных плат. Зарисовка дорожек и традиционные методы травления устаревают в индустрии печатных плат. Компьютер сильно изменился в мире технологий. Положительное влияние оказали практически все области техники. Однако компьютерные технологии делают возможным искусство проектирования электронных плат, которые занимают меньше места и содержат некоторые электронные компоненты.
Существует несколько программ, которые могут проектировать печатную плату. CAD и Altium — хороший тому пример. Файл печатной платы очень важен для проектирования печатной платы. Без него производство не может состояться.
Файл печатной платы важен для проектирования и сборки подходящей платы. В этой статье обсуждаются все важные детали файла платы.
Файл платы — это документ, содержащий необходимую информацию о слоях платы. Кроме того, он содержит информацию, относящуюся к печатной плате. В этом документе вы можете найти детали нижней и верхней шелкографии. Файл печатной платы содержит некоторую информацию, необходимую для проектирования и производства печатной платы. Кроме того, эти файлы могут быть в двоичном формате.
Файлы печатных плат помогают разработать макеты, используемые для печати физической платы. Эти файлы помогают производителям печатных плат проектировать эти схемы. Инженеры предлагают файлы печатных плат при размещении заказа на печатную плату. Файл Gerber — один из самых точных и распространенных файлов. Кроме того, файл Eagle и .PCBDOC являются точными файлами. Эти файлы идеально подходят для изготовления и тестирования печатной платы.
Файл .PCB очень легко открыть, если выполнить необходимые шаги. Вам понадобится программное обеспечение, такое как Altium Designer, чтобы открыть файл платы. Если ваш файл не открывается, нажмите и удерживайте его или щелкните правой кнопкой мыши файл. Кроме того, вам необходимо запустить файл .PCB на вашем компьютере. Если у вас есть правильные ассоциации файлов, ваш файл .PCB будет открыт.
Программы, которые могут открывать и конвертировать файлы .PCBСуществует несколько программ, которые могут открывать и конвертировать файлы .PCB. Эти программы включают в себя:
CADSTARЭто решение Zuken для проектирования настольных печатных плат на базе Windows. Он легко интегрируется в вашу среду проектирования. Файл .PCB содержит макет для печати печатной платы.
Altium Designer Файлы печатных плат также известны как CAD-файлы Altium Designer.
Это связано с тем, что они в основном разработаны или используются Altium limited.
Это программа для компьютерных презентаций. Кроме того, PowerPoint может отображать данные в привлекательном слайде. Эта программа изначально была выпущена для компьютеров Mac OS. Однако любая современная операционная система поддерживает эту программу. Кроме того, файл .PCB содержит данные настроек приложения.
WinboardЭто программное обеспечение для проектирования печатных плат, разработанное в начале 2000-х годов. Это первая программа для независимого проектирования и производства печатных плат. Однако документация относительно того, как производитель использует файл платы, ограничена. Winboard — это САПР.
PADS Это программное обеспечение для проектирования печатных плат, которое предлагает персональную автоматизированную систему проектирования. Кроме того, эта система отвечает потребностям пользователя в обеспечении эффективного и быстрого проектирования печатных плат.
PADS — популярная программа для проектирования печатных плат. Кроме того, он содержит макет, используемый для печати физической платы.
PCB Artist — это файл дизайна печатной платы, созданный Advanced Circuits. Это одна из самых эффективных программ для компоновки печатных плат. Однако это программное обеспечение отличается от других. Кроме того, это совершенно бесплатно. Однако он не может выводить файл GRB для общих целей. PCB Artist имеет макет, используемый для печати печатной платы.
ТипографияЭто удобное программное обеспечение для настольных издательских систем от Broderbund Software. Print Shop предлагает тысячи фотографий и множество инструментов для настольных издательских систем. Кроме того, он содержит предварительно разработанные шаблоны проектов. Этот формат файла специально классифицируется как макет страницы.
Преимущества файлов PCB для файлов Gerber Некоторые инженеры пытаются преобразовать файлы .
PCB в файлы Gerber. Однако большинство инженеров-электронщиков не будут преобразовывать файл .PCB в файл Gerber и данные бурения перед отправкой на завод. Они предпочли бы экспортировать файл печатной платы из программного обеспечения и отправить его напрямую производителям печатных плат.
Возможно, вам не нужен файл Gerber, преобразованный производителем вашей печатной платы. Это связано с тем, что инженеры по печатным платам и инженеры-электронщики по-разному понимают печатные платы. Кроме того, если параметры компонентов в файле платы определены во время проектирования, вы не хотите видеть их на плате.
Файл Gerber имеет два формата RD-274-X и RS-274-D. RS-274-X — это расширенный формат Gerber, который содержит информацию о коде D. Кроме того, RD-274-D является основным форматом Gerber, сопровождаемым файлом кода D.
Зачем нужен файл .PCB? Файл .PCB является важным документом для производства и проектирования печатной платы.
A. Файл PCB помогает создать макет для печати печатной платы. Кроме того, производство печатных плат не может быть успешным без файла .PCB. Файлы платы содержат установку компонентов. Кроме того, они предлагают иллюстрацию связанных отношений каждой части в дизайне доски.
Запросить производство и сборку печатных плат сейчас
Файлы, необходимые для сборки печатной платыДокументация является важной частью сборки печатной платы. Это помогает реализовать качественную доску. Кроме того, дизайнеры должны быть осторожны при записи правильной информации. Процесс проектирования может быть сложным. Следовательно, эти файлы необходимы для изготовления печатных плат.
Файл печатной платы
Это один из наиболее важных файлов, необходимых производителю печатных плат для создания конечного продукта. Он содержит такую информацию, как слои, размеры и направляющие сверла.
Спецификация
Также известная как Спецификация, спецификация содержит стандартную информацию по умолчанию.
Эта информация включает в себя номер детали производителя и ссылку на шелкографию. Без подробной спецификации производство невозможно. Этот файл помогает оценить точность конечного продукта.
Файл Gerber
Этот файл так же важен, как и ваша печатная плата. Это набор файлов, который создает несколько слоев печатной платы. Для каждого слоя требуется отдельный файл изображения Gerber.
Файл NC Drill
Этот дополнительный файл необходимо отправить производителю печатной платы вместе с файлом Gerber. Файл NC Drill определяет размер и положение отверстий на печатной плате.
ЗаключениеНельзя недооценивать важность файла .PCB в индустрии печатных плат. Поэтому в этой статье представлена необходимая информация о файле .PCB.
Как разработчик платы, вы должны сообщить производителю обо всех требованиях к производству и сборке в стандартных форматах файлов печатных плат.
Все стандартные форматы обсуждаются ниже.
Изготовителям плат требуются следующие файлы:
Файлы Gerber являются наиболее широко используемым форматом файлов для производства печатных плат. Эти файлы управляют фотоплоттером, который создает пленку для экспонирования каждого слоя проводника. Файл Gerber не содержит никаких сведений о правилах проектирования, сетевом подключении или библиотеках компонентов. Это 2D-представление, которое помогает производственному оборудованию размещать медь, паяльную маску или слои шелкографии.
Существуют две основные версии формата Gerber:
1. Стандартный Gerber (RS-274-D) — это первый устаревший формат.
2. Расширенный Gerber (RS-274X) — формат Gerber, используемый в настоящее время . Он был обновлен, чтобы включить метаданные о файлах, такие как атрибуты файлов, и этот формат известен как X2.
Стандартное расширение файлов Gerber — « .GBR» или «.GB» . Другие расширения также используются на основе программного обеспечения для проектирования печатных плат производителя.
Файл Gerber для печатных плат. Формат ODB++, предназначенный для обмена данными между CAD и CAM. Когда используется ODB++, его данные хранятся в нескольких файлах, а папки располагаются иерархически. Разработчики будут использовать общие команды операционной системы, которые сохраняют иерархическую структуру, объединяя все данные в один сжатый файл.
ODB++ позволяет дизайнерам и производителям передавать больше, чем просто стандартные графические изображения слоев и данные сверления. Иерархическая природа позволяет это. Этот формат позволяет хранить объемы данных в одном файле, который включает в себя набор материалов, спецификацию, координаты размещения компонентов, а также сведения о размерах и изготовлении. Доступ к ODB++ можно получить через инструменты EDA (Expedition, PADS, Allegro), что делает его почти универсальным форматом для производства плат (кроме Eagle).
Gerber RS274X — это часто используемый формат для проектирования плат. Это один файл с информацией о слоях, формах контактных площадок, чертежах и т. д. Gerber не может определить стек слоев и файлы детализации, в то время как формат ODB++ может определять такие данные.
IPC-2581 относится к общему стандарту для описания данных и методологии передачи сборки и производства печатных плат.
Он предназначен для передачи информации между разработчиком печатной платы и изготовителем. IPC-2581 — это руководство, которому следуют компании для достижения эффективности производства, надежности, согласованности процессов и качества.
файлы сверления PCB NC (с числовым программным управлением) используются для определения данных сверления и трассировки платы. Файл сверла относится к положению, размеру и количеству отверстий в печатной плате.
Файлы сверления в KiCad Стандарт IPC-NC-349 относится к машиночитаемому формату ввода, используемому инструментами сверления и фрезерования с числовым программным управлением (ЧПУ). Его можно использовать напрямую для передачи информации о сверлении и трассировке разработчикам плат, производителям и пользователям. Это единственный стандарт, который определяет форматы сверления и трассировки, связанные с печатной платой.
Формат обмена NC (XNC) является частью стандарта IPC-NC-349 и хорошо совместим с существующим программным обеспечением для файлов сверловки NC. Он служит связующим звеном между различными форматами упражнений и служит общим стандартом.
Формат сверления Excellon включает необходимые инструкции для работы на сверлильных и фрезерных станках с ЧПУ. Это стандарт по умолчанию для файлов детализации. Существует два типа файлов детализации Excellon — Excellon 1 (старая версия) и Excellon 2.
Производственные или производственные чертежи включают размеры платы, сведения о сверлении, класс изготовления (класс 2, класс 3), детали сборки и т. д. Эти чертежи отправляются производителям в формате PDF.
Fab-чертеж в KiCadFab-чертеж содержит различную информацию, связанную с конструкцией, такую как:
Выходные данные программного обеспечения для проектирования печатных плат представляют собой файл формата САПР и не могут использоваться производителями напрямую.
Список соединений IPC (IPC-356) содержит список цепей, формирующих схему межсоединений проводимости платы. Это текстовый файл ASCII с системными инструкциями PCB CAM, включая имена цепей, выводы и координаты X-Y начальной и конечной точек для каждой цепи/узла.
Спецификация или спецификация материалов содержит список всех элементов и их спецификации, необходимые для производства продукта. Этот файл включает в себя номер производственной детали (MPN), номер детали поставщика (VPN), количество деталей, стоимость, не устанавливайте (DNI) детали, условное обозначение, посадочное место и т. д. Производители печатных плат используют машины для захвата и размещения, чтобы выбрать нужный компонент и разместить его в нужном месте на плате в процессе сборки. Для этого этим машинам нужны правильные данные.
