8-900-374-94-44
всего в наличии 42668 шт
| Количество | Цена ₽/шт |
|---|---|
| 1 | 471 |
| 10 | |
| 25 | 407 |
| 100 | |
| 250 | 326 |
| 500 | |
| 1000 | 258 |
| 2000 |
В корзину
Бесплатная доставка
и получите
+37 баллов
Купить PCF8574T/3,518 от 1 шт с помощью банковской карты можно прямо сейчас на нашем сайте.
Работаем с частными и юридическими лицами.
IC: интерфейс; модуль I/O; 2,5÷6ВDC; I2C; SMD; SO16-W; Ch: 8
Производитель
NXP
Монтаж
SMDКорпус
SO16-W
Напряжение питания
2,5.
Частота
100кГц
Интерфейс
I2CТип микросхемы
интерфейс
Вид микросхемы
модуль I/O
Кол-во каналов
8
Вес
0.
466g
Бесплатная доставка
заказов от 5000 ₽
Доставим прямо в руки или в ближайший пункт выдачи
FK 251 10 LF PAK
Радиатор: прессованный; L: 13мм; W: 15мм; H: 10мм; 24К/Вт; медь; SMT
от 20 240 ₽
+3036 баллов
Подробнее
P-830
Инструмент: вакуумный захват
от 20 240 ₽
+3036 баллов
Подробнее
EL.VAMPIRE-ESD
Инструмент: вакуумный захват; SMD; L: 150мм; Ø: 14мм; ESD
от 20 240 ₽
+3036 баллов
Подробнее
SVP 100
Инструмент: вакуумный захват; SMD; L: 150мм; Ø: 14мм; ESD
от 20 240 ₽
+3036 баллов
Подробнее
EL.VAMPIRE-540
Инструмент: вакуумный захват; SMD; L: 150мм; Ø: 15мм
по запросу
Подробнее
BANANA PI I2C GPIO EXTEND BOARD
Дочерняя плата; IDC26,штыревой; Интерфейс: GPIO,I2C; I/O: 32
по запросу
Подробнее
WLSK200
Инструмент: вакуумный захват; SMD
по запросу
Подробнее
PR2035E/5R
Клей для элементов SMD; шприц; 10мл
по запросу
Подробнее
SMD-EXT
Инструмент: экстрактор микросхем; SMD
по запросу
Подробнее
ZL2AVR
Ср-во разработки: Microchip AVR; Семейство: ATmega
по запросу
Подробнее
Π120E31
IC: интерфейс; цифровой изолятор; 200Мбит/с; iDivider®; 3÷5,5ВDC
от 230 ₽
+3450 баллов
Подробнее
SN65LVDS32PW
IC: интерфейс; линейный приемник; 100Мбит/с; 3÷3,6ВDC; LVDS; SMD
от 602 ₽
+40635 баллов
Подробнее
DS90LV047ATM/NOPB
IC: интерфейс; драйвер линии; 400Мбит/с; 3÷3,6ВDC; LVDS,TTL; SMD
от 531 ₽
+11470 баллов
Подробнее
ISO1H816GAUMA1
IC: driver; high-side; ISOFACE™; PG-DSO-36; 1,2А; Ch: 8; 3,3÷5,5ВDC
от 1 844 ₽
+221280 баллов
Подробнее
DS90CF384AMTD/NOPB
IC: интерфейс; линейный приемник; 1,8Гбит/с; 3÷3,6ВDC; LVDS; SMD
от 858 ₽
+131274 балла
Подробнее
ADUM2250ARWZ
IC: интерфейс; цифровой изолятор; 1Мбит/с; iCoupler®; 3÷5,5ВDC
от 1 354 ₽
+210005 баллов
Подробнее
SX1211I084TRT
IC: интерфейс; трансивер RF; 200кбит/с; 2,1÷3,6ВDC; SPI; SMD
от 724 ₽
+54300 баллов
Подробнее
CS8416-CZZ
IC: интерфейс; аудиокодек; 3,13÷5,25ВDC; SMD; TSSOP28; туба
от 2 201 ₽
+8254 балла
Подробнее
SI8642BC-B-IS1
IC: интерфейс; цифровой изолятор; 150Мбит/с; 2,5÷5,5ВDC; SMD; SO16
от 1 311 ₽
+1967 баллов
Подробнее
ADUM1245ARSZ
IC: интерфейс; цифровой изолятор; 2Мбит/с; iCoupler®; 2,25÷3,6ВDC
от 605 ₽
+454 балла
Подробнее
NCV7357D10R2G
IC: интерфейс; трансивер; 4,75÷5,25ВDC; CAN FD; SMD; SO8
от 120 ₽
+54000 баллов
Подробнее
PCF8575CDWE4
IC: интерфейс; модуль I/O; 4,5÷5,5ВDC; I2C,SMBus; SMD; SO24; Ch: 16
от 597 ₽
+8955 баллов
Подробнее
Ваша заявка отправлена.
В ближайшее время мы свяжемся с Вами по указанным контактам.
20800078
Enclosure, Accessory, Coding Pegs Срок поставки 3-4 недели
Поздравляем! Вы получили бесплатную доставку на ваш заказ!
Оформить заказ
Заказанное количество не является кратным. Правильное количество должно быть кратным .
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом для регистрации», Вы принимаете условия пользовательского соглашения.
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Введите номер вашего мобильного телефона
Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.
Сохранение профиля
Отменить удаление будет невозможно
Введите название Запись начинается на строке12
Предварительный просмотр вашего файла отображается ниже. Ваши столбцы были сопоставлены на основе содержания вашего файла. Пожалуйста, просмотрите выбранные варианты и используйте выпадающие списки над каждым столбцом, чтобы внести какие-либо изменения, а также сопоставить столбцы, которые мы не смогли отобразить автоматически. Требуется столбец как для номера детали, так и для количества.
Все разделы
Sale
Special Price от 60.
8*
8 Отзыв(ов) | Написать отзыв
Доступность: На складе
Продавец:
Для получения более полной информации о стоимости и сроках доставки Плата ввода/вывода I2C PCF8574T порт поддержки порта Arduino Каскадный Расширенный нажмите «Купить»…
Плата ввода/вывода I2C PCF8574T порт поддержки порта Arduino Каскадный Расширенный модуль
Это Расширенный модуль ввода/вывода, который используется для интерфейса I2C, вы можете использовать два модуля для расширения 8 I/O.Поддерживает каскадные, и вы можете использовать не более 8 модулей для расширения 64 ввода/вывода одновременно.
Можно изменить адрес с помощью переключателяРазмер печатной платы: 36×16 мм/1,41*0,62″Каждые 2 секунды, сделайте P0-P7 выход порта высоким уровнем, низким уровнем, и поместите 3 переключателя на включение, адрес модуля 0x27
Посылка включает:
Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Перейдите по ссылке ниже, затем на открывшейся странице авторизуйтесь/зарегистрируйетсь, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.
Кэшбэк в интернет магазинах
Отзывы покупателей
*о других товарах
Хэллоуин Тыква светодио дный строки AA Батарея …
| Цена | |
|---|---|
| Стоимость | |
| Качество |
Кэшбэк на Aliexpress Сash5brands
| Цена | |
|---|---|
| Стоимость | |
| Качество |
Свадебное платье ткани — Купить недорого с дост.
..
| Цена | |
|---|---|
| Стоимость | |
| Качество |
Простой кварцевые часы Для женщин женские Фирме…
| Цена | |
|---|---|
| Стоимость | |
| Качество |
Samsung — купить в интернет магазине.
| Цена | |
|---|---|
| Стоимость | |
| Качество |
Здесь вы можете оставить свой отзыв о данном товаре.
Сегодня покупают
Новые товары
New
New
New
New
New
New
8(800)9279-4888
Themistokli Dervi 8, 1088, Nicosia, Cyprus
Плата расширения ввода-вывода PCF8574T используется в качестве удаленного 8-битного расширителя ввода-вывода для шины I2C.
Каталог
Обзор продукта |
Модель CAD |
Распиновка продукта |
Атрибуты PCF8574T |
Обзор семейства |
Приложения |
PCF8574T-Технический паспорт |
Схема PCF8574T |
| 90 002 PCF8574T Raspberry Pi |
Ссылка |
PCF8574T Часто задаваемые вопросы |
Плата расширения ввода-вывода PCF8574T используется в качестве удаленного 8-битного расширителя ввода-вывода для шины I2C.
К шине I2C можно подключить до 8 плат расширения ввода-вывода PCF8574T, обеспечивая до 64 портов ввода-вывода.
Плата расширения ввода-вывода PCF8574T позволяет одновременно использовать несколько модулей, подключенных к шине I2C, путем подключения штыревого разъема и разъема.
На плате есть небольшой потенциометр, который может регулировать подсветку LCD1602 или LCD2004, и перемычка для управления переключателем светодиодной подсветки.
PCF8574T-Part Symbol
9000 3
PCF8574T-Footprint
PCF8574T-3D-модель
Распиновка PCF8574T
| Содержимое источника uid: | ПКФ8574Т |
| Номер детали производителя: | ПКФ8574Т |
| Код жизненного цикла детали: | Активный |
| Ihs Производитель: | ПОЛУПРОВОДНИКИ NXP |
| Код упаковки детали: | СОИК |
| Описание упаковки: | СОП, СОП16,. 4 |
| Количество выводов: | 16 |
| Код соответствия Reach: | соответствует |
| Код ECCN: | EAR99 |
| Код HTS: | 8542.39.00.01 |
| Производитель: | Полупроводники NXP |
| Рейтинг риска: | 1,53 |
| Samacsys Описание: | NXP-PCF8574T. — IC, SM 8-БИТНЫЙ РАСШИРИТЕЛЬ ВВОДА-ВЫВОДА |
| Samacsys Производитель: | НСП |
| Тактовая частота — макс.: | 0,1 МГц |
| Ширина внешней шины данных: | 1 |
| JESD-30 Код: | Р-ПДСО-G16 |
| Длина: | 10,3 мм |
| Уровень чувствительности к влаге: | 2 |
| Количество битов: | 8 |
| Количество линий ввода/вывода: | 8 |
| Количество портов: | 1 |
| Количество клемм: | 16 |
| Максимальная рабочая температура: | 85 °С |
Рабочая температура – мин. : | -40 °С |
| Материал корпуса упаковки: | ПЛАСТИК/ЭПОКСИД |
| Код упаковки: | СОП |
| Код эквивалентности упаковки: | СОП16,.4 |
| Форма упаковки: | ПРЯМОУГОЛЬНЫЙ |
| Тип упаковки: | МАЛЕНЬКИЙ КОНТУР |
| Пиковая температура оплавления (цели): | 260 |
| Источники питания: | 3/5 В |
Обзор семейства Семейство устройств Philips I2C/SMBus общего назначения с параллельным вводом-выводом (GPIO) представляет собой простое решение для приложений, требующих большего количества операций ввода-вывода. Около 20 различных устройств могут быть выбраны из двух подсемейств, обычно называемых «квазидвунаправленными устройствами ввода-вывода общего назначения» и «тотемными полюсами ввода-вывода общего назначения».
Устройства могут быть выбраны с 4-битной, 8-битной или 16-битной разрядностью. Дополнительные функции (доступны не на всех устройствах): выход прерывания с активным низким уровнем, вход сброса с активным низким уровнем, программируемые контакты адреса I2C и низкое энергопотребление.
Наконец, некоторые устройства поставляются с дополнительными функциями (EEPROM, DIP-переключатель), обеспечивая интегрированные и привлекательные по цене комбинированные решения. Квазидвунаправленные GPIO используют двухтактный порт ввода-вывода с внутренним подтягивающим устройством слабого источника тока, чтобы поддерживать ВЫСОКИЙ уровень порта, поскольку верхний транзистор включен только на 1/2 тактового цикла. GPIO тотемного столба используют регистр конфигурации, который программирует порт ввода-вывода как вход или выход.
Устройства с входным контактом сброса (RESET) могут быть установлены ведущим устройством в известное состояние по умолчанию, когда, например, возникает ситуация «зависания шины I2C», что позволяет ведущему устройству взять на себя управление шиной.
без необходимости выключения питания устройства. Устройства с выходным контактом прерывания (INT) могут сообщать статус «изменение входа» ведущему устройству в любое время, когда ввод-вывод, используемый в качестве входа, изменяет свое логическое состояние. Программируемые контакты адреса I2C позволяют подключать более одного устройства к одной и той же шине I2C без каких-либо конфликтов адресов.
GPIO с низким энергопотреблением привлекательны для портативных приложений или вообще любых приложений, где потребление тока является ключевым параметром. Ниже приводится руководство по выбору, которое предоставляет разработчикам и инженерам обзор сходств и важных различий, что позволяет им выбрать лучший расширитель портов для работы. Несмотря на то, что в этом примечании по применению объясняются важные технические детали, читателю рекомендуется внимательно изучить спецификации для получения конкретной информации об устройстве.
Вы можете скачать техническое описание по ссылке, указанной ниже:
PCF8574T-техническое описание
Интерфейс Arduino с ЖК-схемой I2C:
Пример электрической схемы показан на изображении ниже.
Comimark 3 шт. PCF8574 PCF8574T I2C 8-битный модуль расширения ввода-вывода GPIO для Arduino и Raspberry Pi
PCF8574T Лист данных: Файл: PCF8574T Datasheet.pdf трон: [ https://telecnatron.com/ статьи/Utility-To-Control-1602-LCD-On-Raspberry-Pi-Via-A-PCF8574-I2C-Backpack-Module/index.html]
Circuitbasics: [ https://www.circuitbasics.com/raspberry-pi-i2c-lcd-set-up-and-programming/ ]
Плата PCF8574/74A обеспечивает расширение удаленного ввода-вывода общего назначения через двухпроводную двунаправленную шину I2C (последовательные часы (SCL), последовательные данные (SDA)).
Устройства состоят из восьми квази-двунаправленных портов, интерфейса шины I2C 100 кГц, трех аппаратных адресных входов и выхода прерывания, работающего от 2,5 В до 6 В.
Как подключить PCF8574 к Arduino?
1. Используйте PCF8574(A) I2C GPIO, чтобы добавить дополнительные цифровые выводы в Arduino.
2. Компоненты.

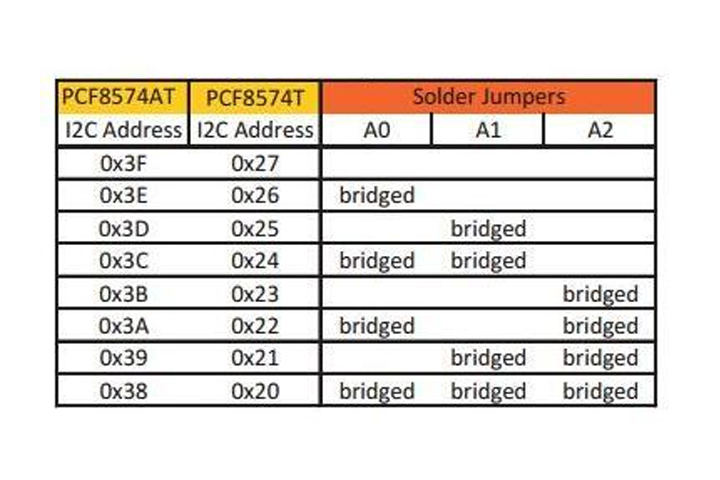

3. Установите адрес I2C PCF8574/PCF8574A.
4. Подключите модуль PCF8574/PCF8574A GPIO к Arduino.
5.Подключите кнопку и светодиодные модули.
6. Соедините провода питания вместе.
7.Шаг 6: Соедините вместе провода заземления.
Как запрограммировать PCF8574?
После подключения модуля I2C к ЖК-дисплею соедините контакты GND и VCC модуля PCF8574 с контактами GND и 5V Arduino. Наконец, выводы SDA и SCL. Подключите их к контактам A4 и A5 Arduino UNO соответственно.
Что такое расширитель ввода-вывода I2C?
Шина I2C обеспечивает простую двухлинейную связь между двумя устройствами с использованием линии последовательной передачи данных (SDA) и линии последовательной синхронизации (SCL) и, как следствие, является популярным выбором для вычислений, бытовой электроники, связь и промышленные системы.
Какова функция расширителя ввода-вывода?
Расширители ввода/вывода общего назначения (GPIO) от NXP — это простой и экономичный способ мониторинга и управления несколькими периферийными сигналами . Они упрощают разработчикам добавление дополнительных вводов-выводов в свои проекты и тем самым освобождают GPIO микропроцессора для других, более важных функций.
11 октября 2021 — 0 комментариев
PC8574 — это 8-разрядный расширитель ввода/вывода (I/O) для двухлинейной двунаправленной шины (I2C), предназначенный для работы в режиме VCC от 2,5 В до 6 В. Устройство PCF8574 обеспечивает универсальное расширение удаленного ввода-вывода для большинства семейств микроконтроллеров посредством интерфейса I2C [последовательные часы (SCL), последовательные данные (SDA)].

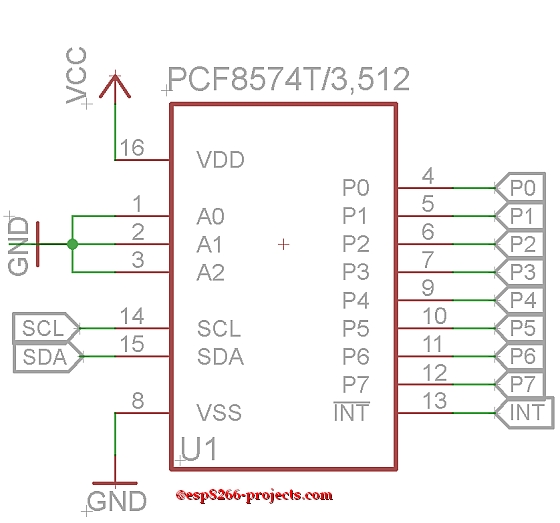

Конфигурация контактов PC8574
Номер контакта | Название контакта | Описание |
1 | А0 | Установка адресных входов 0 |
2 | А2 | Установка адресных входов 1 |
3 | А2 | Установка адресных входов 2 |
4 | Р0 | Двухтактный порт ввода/вывода 0 |
5 | Р1 | Двухтактный порт ввода/вывода 1 |
6 | Р2 | Двухтактный порт ввода/вывода 2 |
7 | Р3 | Двухтактный порт ввода/вывода 3 |
8 | ЗЕМЛЯ | Земля |
9 | Р4 | Двухтактный порт ввода/вывода 4 |
10 | Р5 | Двухтактный порт ввода/вывода 5 |
11 | Р6 | Двухтактный порт ввода/вывода 6 |
12 | Р7 | Двухтактный порт ввода/вывода 7 |
13 | INT | Выход прерывания активен, высокий уровень |
14 | СКЛ | Линия серийных часов |
15 | ПДД | Последовательная линия передачи данных |
16 | ВКЦ | Напряжение питания |
Характеристики и характеристики
Примечание : Полную техническую информацию можно найти в техническом описании микросхемы PCF8574 , приведенном в конце этой страницы.
PCF8574 Эквивалентные ИС
XIO3130INMH, TIOS101DMWT, TIOL1115DMWT
PCF8574 представляет собой 8-битный расширитель -линейная двунаправленная шина (I2C) предназначена для работы от 2,5 В до 6 В VCC.
Устройство оснащено 8-битным квази-двунаправленным портом ввода/вывода (P0–P7), включая выходы с фиксацией и возможностью сильноточного привода для прямого управления светодиодами. Каждый квазидвунаправленный ввод/вывод может использоваться как ввод или вывод без использования управляющего сигнала направления данных. При включении уровень ввода-вывода высокий. В этом режиме активен только источник тока для VCC.
Это устройство имеет широкий диапазон входного напряжения и может работать в диапазоне от 2,5 В до 7 В, диапазон входного тока составляет 20 мА, а постоянный выходной ток составляет 4 мА, и это устройство может работать в диапазоне от 150°C.
. Это устройство поддерживает как высокоскоростной, так и низкоскоростной SPI, что означает, что это устройство может работать на частоте 100 кГц
Как использовать PCF8574 IC Expander IO
PCF8574 — очень простая ИС, и ее очень легко использовать. заключается в том, что контакты A0, A1 и A2 устанавливают адрес I2C, поэтому вам нужно посмотреть следующую таблицу в таблице данных, чтобы узнать свой адрес и плоскость соответственно, скриншот таблицы показан ниже
Затем вы необходимо добавить подтягивающие резисторы на каждый второй вывод этой ИС, потому что выход этой ИС сконфигурирован с открытым стоком, поэтому вам нужно добавить подтягивающие резисторы, чтобы работать с ними. Типовой пример схемы этого устройства показан ниже,
В следующей части мы узнаем, как использовать интерфейс I2C. Для того, чтобы работать с I2C, вам необходимо сначала понять три вещи. это само по себе,
Далее идет временная диаграмма для адресов и данных, которые имеют режим чтения и записи, временная диаграмма для режима чтения показана ниже,
И на временной диаграмме ниже мы видим установку для режима записи,
Приложения
2D-модель и размеры
Если вы проектируете печатную плату или плату Perf с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.
